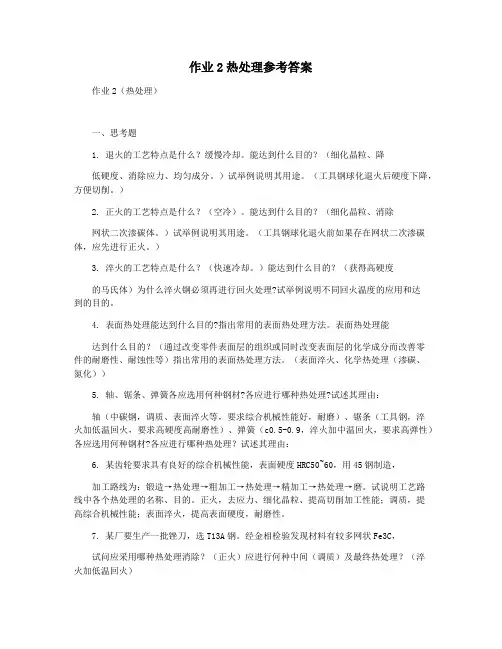

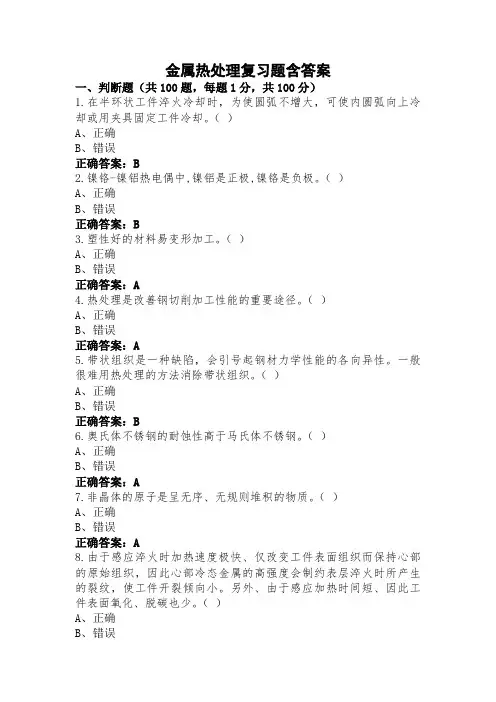

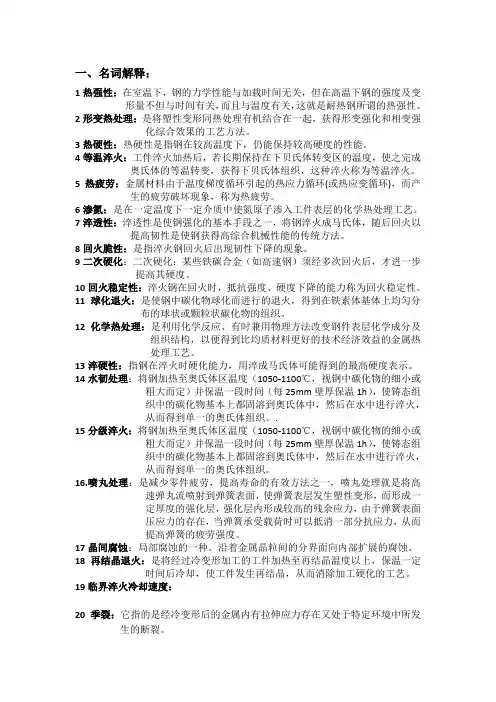

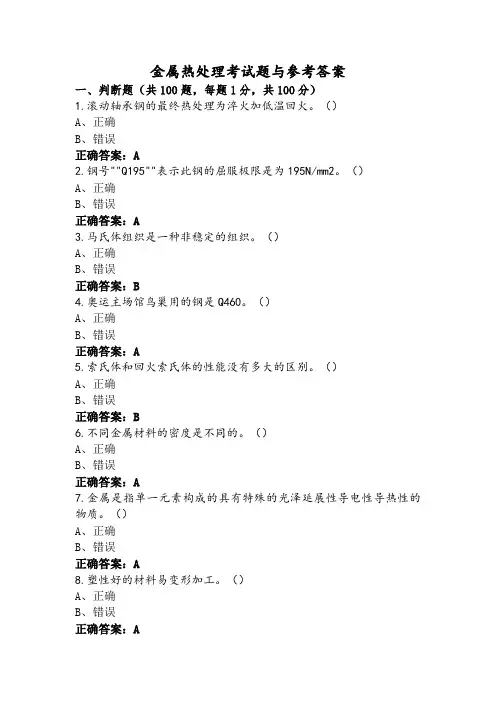

金属材料热处理作业

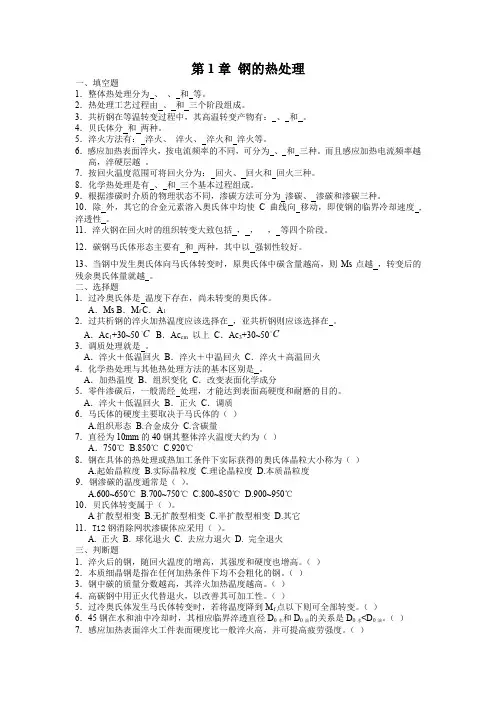

第2章钢的热处理原理
1.何谓奥氏体的本质晶粒度、起始晶粒度和实际晶粒度，说明晶粒大小对钢的性能的影响？
2.试述钢加热时发生转变的过程，并说明影响其转变的因素。
3.试比较马氏体与贝氏体转变的异同，并说明马氏体转变的特点。
4.简述钢的回火转变和回火组织。
5.比较珠光体、索氏体、屈氏体和回火马氏体、回火索氏体、回火屈氏体的组织和性能。
6.何为回火脆性？其产生原因和消除方法是什么？
7.比较共析钢TTT曲线和CCT曲线的异同点。
8.如何把w c=0.8%的碳钢的球化珠光体组织转变为：1.细片状珠光体2.粗片状珠光体3.比原来更细的球化组织？
答：1.加热至Ac1以上长时间保温使其完全奥氏体化，然后快冷至650~550℃保温，使过冷奥氏体完全转化为索氏体或托氏体
2.加热至Ac1以上长时间保温使其完全奥氏体化，然后快冷至Ar1~650℃较高温度保温，使过冷奥氏体完全转化为粗片状珠光体
3.可以先采用方法2（或正火工艺）得到细片珠光体，然后再采用球化退火工艺注意控制奥氏体在较低温度转化,或以较快速度冷却，即可得到细化的球化组织。
第3章钢的热处理工艺
1.何谓钢的退火？退火的种类及用途如何？
2.何谓钢的正火？目的如何？有何应用？
3.淬火的目的是什么？淬火的方法有几种？
4.试述亚共析钢和过共析钢淬火加热温度的选择原则，以及为什么？
5.何谓钢的淬透性、淬硬性？影响淬透性、淬硬性及淬透层深度的因素是什么？
6.为什么钢淬火后会产生变形和开裂，减少变形和开裂应该采取什么措施？
7.有一φ10mm的20钢（含碳量大致为0.2%）工件，经渗碳后空冷，随后进行正常的淬火回火处理，试分析工件在渗碳后空冷过后及淬火回火后，由表面到心部的组织。
答：注意经渗碳后，表层含碳量可达1.0%左右，属于过共析钢，由外至内含碳量逐渐降低，而心部还是含碳量0.2%亚共析钢。空冷相当于正火，由外到内组织为过共析组织（Fe3CⅡ+P）→共析组织（P）→亚共析组织（P+F）的过渡层→心部原始组织（F+P少量）
最终热处理为淬火+低温回火，组织为：M回＋粒状碳化物＋少量AR→M回＋少量AR→→M回＋F+P类→P类+F
8.指出φ10mm的45钢（含碳量大致为0.45%）（退火态），经下列温度加热并水冷所获得的组织：700℃、760℃、840℃。
答：700℃，Ac1以下，不发生相变，保持退火态组织亚共析组织（P+F）
760℃，Ac1以上Ac3以下，有F没有转化为A，组织为M回＋F+少量AR
840℃，Ac3以上，完全奥氏体化，组织为低碳M回＋少量AR
9.T10（含碳量大致为1.0%）钢经过何种热处理能获得下述组织：
1）粗片状珠光体+少量球状渗碳体
2）细片状珠光体
3）细球状珠光体
4）粗球状珠光体
答：1.加热至Ac1+20~30℃（不完全退火温度，有渗碳体未溶）保温较长时间（比球化退火长），使碳充分扩散，再快冷至Ar1~650℃保温，使A转化为P
2.正火，或加热至Ac3+20~30℃（完全退火温度，完全奥氏体化），再快冷至650℃~550℃保温，使A转化为P
3.球化退火
4.球化退火时，提高奥氏体化温度，或时间，使形核核心减少，并使等温温度高，或冷却速度快
