630KW光伏并网逆变器研发方案

光伏逆变器工作计划与目标一、引言随着全球对可再生能源的重视和光伏技术的日益成熟，光伏逆变器市场需求持续增长。

为了满足市场需求，提高逆变器的性能和可靠性，本计划制定了详细的工作目标和工作计划。

二、工作计划1. 产品研发：根据市场需求和技术发展趋势，持续研发更高效率、更稳定的光伏逆变器。

具体包括硬件设计优化、软件功能升级以及智能化控制的研发。

2. 生产流程优化：通过改进生产工艺、引入自动化生产线等方式，提高生产效率，降低制造成本。

3. 质量管理体系建设：完善质量管理体系，确保产品从研发到生产、再到售后服务的全过程质量控制。

4. 市场推广与合作：加强市场推广，扩大品牌影响力；寻求国内外合作伙伴，共同开拓市场。

5. 团队建设与培训：加强技术团队和管理团队的建设，定期进行内部培训，提高团队整体素质。

三、工作目标1. 技术创新：在产品研发方面取得突破性进展，力争在国内外光伏逆变器领域保持技术领先地位。

2. 生产效率提升：通过优化生产流程，使逆变器的生产效率提高20%。

3. 质量零缺陷：实现产品质量的持续改进，确保产品合格率达到99.9%。

4. 市场拓展：在国内市场占有率提升至30%，同时积极开拓海外市场。

5. 团队素质提升：技术和管理团队成员的专业技能和经验得到明显提升。

6. 客户满意度：确保客户满意度达到95%以上，建立良好的客户关系。

7. 成本降低：通过工艺改进和效率提升，将产品成本降低10%。

8. 法规遵从：确保公司及产品符合相关国家和地区的法律法规要求，保持合规经营。

9. 品牌建设：提升品牌知名度和美誉度，成为国内外知名的光伏逆变器品牌。

10. 持续发展：保持公司健康、稳定的发展态势，为股东和员工创造更多价值。

四、总结与展望本工作计划与目标的制定旨在推动光伏逆变器业务的持续发展，提高公司在国内外市场的竞争力。

通过技术创新、生产流程优化、质量管理体系建设等多方面的努力，公司将实现技术领先、高效率、低成本、高质量的发展目标。

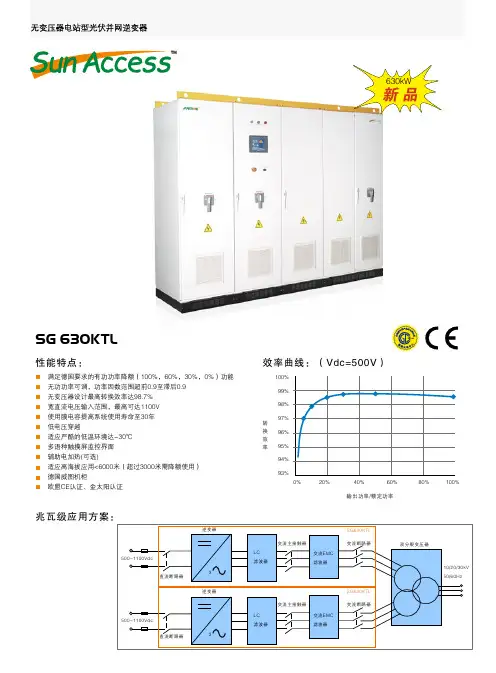

转换效率输出功率/额定功率100%99%98%97%96%95%94%93%0% 20% 40% 60% 80% 100%SG 630KTL性能特点：兆瓦级应用方案：满足德国要求的有功功率降额（100%，60%，30%，0%）功能无功功率可调，功率因数范围超前0.9至滞后0.9无变压器设计最高转换效率达98.7%宽直流电压输入范围，最高可达1100V 使用膜电容提高系统使用寿命至30年低电压穿越适应严酷的低温环境达-30℃多语种触摸屏监控界面辅助电加热(可选)适应高海拔应用<6000米（超过3000米需降额使用）德国威图机柜欧盟CE认证、金太阳认证效率曲线：（Vdc=500V）最大直流电压启动电压满载MPP电压范围最低电压最大直流功率最大输入电流额定输出功率最大交流输出电流额定电网电压允许电网电压额定电网频率允许电网频率总电流波形畸变率直流电流分量功率因数最大效率欧洲效率防护等级夜间自耗电允许环境温度冷却方式允许相对湿度允许最高海拔显示标准通讯方式可选通讯方式外形尺寸（宽x高x深）重量1100Vdc 520V 500~820V 500V 700kWp 1400A630kW 1270A 315Vac 250~362Vac 50Hz/60Hz47~51.5Hz/57~61.5Hz <3%（额定功率）<0.5%（额定输出电流）0.9（超前）~0.9（滞后）98.7%98.5%IP20（室内）<100W -30~+55℃风冷0~95%，无冷凝6000米（超过3000米需降额使用）触摸屏RS485以太网2800x2180x850mm 2400kg 2010年09月 C /S F -H -000327若产品尺寸及参数有变化以最新资料为准，恕不另行通知。

SG630KTL 2010~2011 版本1.0。

光伏逆变器的设计与优化第一章：光伏逆变器的基本原理光伏逆变器是将直流电转化成交流电供电的一种装置。

因为太阳能发电的消费端通常都是交流电，所以需要将产生的直流电转换成交流电。

而逆变器就是这一过程中的核心部件。

通常来说，光伏电池板会输出直流电，而逆变器则会将这些直流电转换成固定频率和所需的电压的交流电波。

第二章：光伏逆变器的种类1.单相光伏逆变器2.三相光伏逆变器3.微光伏逆变器在这三种光伏逆变器中，单相逆变器常用于小型家庭或商业用途，而三相逆变器则适用于大型商业或工业领域，微光伏逆变器则主要用于小型电力系统，如路灯、监控系统等。

第三章：光伏逆变器的设计要素1.拓扑结构设计逆变器的拓扑结构决定了电力转换效率，其中主要包括二极管反激拓扑结构、三极管升压拓扑结构和全桥拓扑结构。

2.控制电路设计控制电路主要包括PWM控制（脉冲宽度调制技术）、MPPT （最大功率点跟踪技术）控制、滤波器等。

3.散热设计光伏逆变器的功率通常高于1千瓦，因此需要高效的散热系统来保证逆变器的稳定运行。

第四章：光伏逆变器的优化1.提高效率提高效率的主要途径包括控制电路的优化、散热设计的改进、材料的选择优化、拓扑结构的改进等。

2.提高可靠性提高可靠性的方法包括设计合理的保护电路、控制电路增加错误检测功能、使用高质量的材料等。

3.提高兼容性提高光伏逆变器的兼容性可以通过设计合理的滤波器和EMI （电磁干扰）抑制电路来实现。

第五章：光伏逆变器的应用领域光伏逆变器已经成为了清洁能源系统中不可缺少的一部分，主要应用于以下几个领域：1.家庭/商业光伏发电系统2.光伏电站3.智能微电网4.光伏沙漠控制中心总结：光伏逆变器作为光伏发电系统的核心部件，设计和优化非常重要，合理的设计和优化可以有效提高光伏逆变器的性能，从而更好地满足适用于不同领域的需求。

太阳能逆变器开发思路和方案1.研究市场需求：在开发太阳能逆变器之前，需要先调研市场需求，了解当前市场上逆变器的种类、技术水平以及用户的需求。

可以通过与行业内的厂商、专业人士以及用户进行交流，了解他们对逆变器的期望和改进意见。

2.技术创新：太阳能逆变器的技术创新是开发的关键。

可以从以下几个方面进行思考和研究：-效率提升：目前太阳能逆变器的转换效率还有很大的提升空间。

可以探索新的拓扑结构、优化功率电路等方法，提高逆变器的转换效率，提高系统的发电效果。

-可靠性提升：太阳能发电系统通常需要在户外环境中长期运行，因此逆变器的可靠性非常重要。

可以从选用高质量的元器件、增加故障检测和保护功能、进行严格的环境适应性测试等方面入手，提高逆变器的可靠性和稳定性。

-集成多种功能：逆变器可以集成多种功能，如数据监测与管理、智能优化控制、电池储能等。

可以研究如何将这些功能与逆变器整合，提高系统的整体性能和用户的使用体验。

3.实验验证：在开发过程中，需要进行实验验证，测试逆变器的各项性能指标是否满足设计要求。

可以建立实验室测试平台，对逆变器进行功率、效率、电压稳定性、响应速度等性能测试。

同时，还可以进行实地测试，验证逆变器在不同的光照条件和环境温度下的稳定性和可靠性。

4.成本考虑：太阳能逆变器的成本也是一个重要的考虑因素。

可以通过优化电路设计、采用更高效的元器件、提高生产工艺等方法来降低成本，并在性能和成本之间找到一个平衡点。

5.市场推广：太阳能逆变器的市场推广非常关键。

可以通过参加行业展览、与分销商合作、进行宣传推广等方式，向用户展示逆变器的优势和性能，争取更多的市场份额。

综上所述，太阳能逆变器的开发需要在技术创新、实验验证、成本考虑和市场推广等方面进行综合考虑。

只有在不断优化和改进的基础上，才能开发出高效、可靠、功能丰富且具有竞争力的太阳能逆变器。

CPS SCA系列光伏并网逆变器CPS SCA630/500KTL-H/CN安装使用手册上海正泰电源系统有限公司目录开始前请仔细阅读本用户手册 (1)第一章安全说明 (3)第二章总体介绍 (7)2.1 并网光伏系统 (7)2.2 系列型号说明 (7)2.3 逆变器电路结构 (8)2.4 逆变器选配功能 (8)2.5 外观说明 (9)第三章安装 (10)3.1 基本要求 (10)3.2 供货范围 (10)3.3 安装工具清单 (11)3.4 机械安装 (11)3.4.1 外形尺寸 (11)3.4.2 逆变器安装要求 (12)3.4.3 逆变器安装现场搬运 (15)3.5 电气连接 (18)3.5.1 电气连接前准备 (18)3.5.2 直流连接 (20)3.5.3 交流连接 (23)3.5.4 接地连接 (26)3.5.5 通讯连接 (27)3.5.6 外接辅助电源和干接点连接 (28)第四章运行操作 (29)4.1 上电前开机检查 (29)4.2 开机流程 (29)4.3 开机与停机 (30)4.4 工作模式 (33)4.5 并网发电 (34)4.6 故障停机 (34)4.7 故障分析与排除 (34)4.8 滤网更换 (38)第五章人机界面 (39)5.1 触摸屏显示简介 (39)5.2 状态指示 (39)5.3 界面及菜单功能 (40)5.3.1 首页 (40)5.3.2 运行信息 (41)5.3.3 当前故障 (43)5.3.4 历史记录 (44)5.3.5 逆变器参数 (45)5.3.6 系统参数 (50)5.3.7 版本信息 (52)5.3.8 电力调度 (52)第六章技术数据 (54)第七章质量保证 (56)7.1 质保期 (56)7.2 责任豁免 (56)7.3 质量条款（保修条款） (56)第八章回收报废 (57)附录Ⅰ：有毒有害物质或元素名称及其含量表 (58)附录Ⅱ：机器选型说明 (59)开始前请仔细阅读本用户手册尊敬的用户，感谢您选购使用上海正泰电源系统有限公司研发生产的CPS SCA系列光伏并网逆变器CPS SCA630/500KTL-H/CN（本手册中以下简称为“逆变器”）产品。

光伏发电系统中逆变器方案的设计对于光伏发电系统来说，逆变器是一个至关重要的组成部分。

它负责将由太阳能光伏电池产生的直流电转换为交流电，以便供应给家庭、企业等电网使用。

因此，逆变器的设计方案必须经过谨慎的考虑和详细的规划。

本文将详细讨论光伏发电系统中逆变器方案的设计，并提供一步一步的回答。

第一步：确定系统需求在设计逆变器方案之前，首先需要确定系统的需求。

这包括所需的输出功率、电压和频率等。

根据需求，可以选择适合的逆变器类型，如独立式逆变器、并网式逆变器或混合式逆变器。

第二步：选择逆变器类型根据系统需求和实际情况，选择适合的逆变器类型。

独立式逆变器适用于没有电网供电的场所，它可以将直流电转换为交流电，供应给内部设备使用。

并网式逆变器适用于将太阳能发电系统与电网连接起来的场所，它可以将直流电转换为交流电，并将多余的电力注入到电网中。

混合式逆变器则是两者的结合，适用于同时具备独立供电和并网供电的场所。

第三步：确定逆变器容量逆变器容量是指逆变器可以承载的最大功率。

根据系统需求和实际情况，确定逆变器的容量。

一般来说，逆变器的容量应略大于系统的峰值功率需求，以确保逆变器可以稳定运行并承载额外的负载。

此外，逆变器的容量还应考虑光伏电池组的数量和输出功率。

第四步：选择逆变器拓扑结构逆变器拓扑结构是指逆变器内部电路的连接方式和电子元件的布局。

常见的逆变器拓扑结构有单相桥式逆变器、三相桥式逆变器和多级逆变器等。

选择逆变器拓扑结构时，需要考虑功率密度、效率、可靠性等因素。

第五步：设计逆变器控制策略逆变器的控制策略决定了其工作方式和性能。

常见的逆变器控制策略包括脉宽调制（P W M）控制、电流控制和电压控制等。

选择适合的控制策略时，需要考虑输出电压的稳定性、谐波失真等因素。

第六步：选择逆变器的电子元件逆变器的电子元件包括功率开关器件、驱动电路、滤波电路等。

选择适合的电子元件时，需要考虑功率损耗、效率、成本等因素。

第七步：优化散热设计逆变器在工作过程中会产生大量的热量，因此散热设计是非常关键的。

太阳能逆变器开发思路和方案首先，在太阳能逆变器的设计方面，应该考虑到光伏电池板的输出特性和逆变器的工作原理。

光伏电池板的输出电压会随着光照强度和温度的变化而变化，因此逆变器的输入端需要具备适应性，可以根据光伏电池板的输出特性自适应调整电压范围。

另外，逆变器的工作原理是将直流电转换为交流电，这就需要在设计中考虑到电流和电压的波形控制，以及电路拓扑和元件选型等因素。

其次，在太阳能逆变器的控制方面，可以考虑使用数字控制技术和模拟控制技术相结合的方法。

数字控制技术可以实现逆变器的智能化控制，通过对光伏电池板和逆变器的工作状态进行监测和分析，可以实现最佳功率跟踪和故障检测等功能。

同时，模拟控制技术可以用于实现逆变器的实时调节和稳定性控制，保证逆变器的输出电压和频率稳定。

另外，太阳能逆变器的性能优化也是一个重要的方面。

其中，效率是一个关键指标，可以通过优化逆变器的电路拓扑和电子元件的选用来提高逆变器的转换效率。

同时，逆变器的可靠性和耐久性也是需要考虑的因素，可以通过定期维护和检修来保障逆变器的长期运行。

此外，安全性也是不容忽视的，应该采取相应的保护措施来保障逆变器的安全使用。

最后，在太阳能逆变器的开发过程中，还需要考虑到实际应用场景和市场需求。

太阳能逆变器的应用范围广泛，可以用于家庭、商业和工业等领域，因此需要根据不同的应用场景来优化逆变器的设计和功能。

此外，市场需求也是需要考虑的因素，可以通过市场调研和用户反馈来了解用户的需求，从而进行逆变器的功能和性能优化。

综上所述，太阳能逆变器的开发思路和方案主要涉及到设计、控制和性能优化等多个方面。

通过合理的设计和控制方案，以及优化逆变器的性能，可以实现太阳能的高效利用和可靠供电，推动太阳能产业的发展。

单相光伏并网逆变器的研制的开题报告一、选题背景随着全球资源的日益减少和环境问题的不断加剧，人类不断寻求替代能源的方法，阳光资源是一种十分丰富的能源资源，对于发挥太阳能的最大效用，光伏发电技术在近年来得到了广泛的应用发展。

光伏发电中并网逆变器是一个核心部件，它承担了太阳能电池板发出的直流电转变成交流电并向公共电网并网的重要技术任务，同时逆变器的输出与电网的并联关系着非常密切，不合适的并联关系会带来很多不良影响，如整个功率系统可靠性的下降、系统效率的降低、电池板的损耗加剧等。

为此，研制单相光伏并网逆变器，对于光伏发电技术的普及和应用有着重要的意义。

二、研究内容本文主要研究单相光伏并网逆变器的研制，具体研究内容包括：1. 单相光伏并网逆变器的工作原理及理论基础研究。

2. 单相光伏并网逆变器的硬件设计与实现，包括模拟模块、数字模块的设计。

3. 单相光伏并网逆变器的控制策略研究和实现。

4. 单相光伏并网逆变器的测试及分析。

三、研究意义随着我国对清洁能源的重视和对环境保护的要求，光伏发电逆变器的研制对于探索清洁能源领域的应用和推广有着重要的意义，同时也可以有效提升光伏发电系统的效率和逆变器的可靠性。

本研究的成果可以为单相光伏并网逆变器的推广和实用提供理论支持和技术保障，有助于我国清洁能源事业的发展。

四、研究方法本文采用文献调研和实验研究相结合的方式，首先对单相光伏并网逆变器的基本原理和技术要求进行深入了解，然后通过对市场上常见的逆变器进行对比分析，确定设计方案和实验平台，最后进行实验测试和数据分析。

五、研究计划第一阶段：文献调研和相关知识学习（一个月）1. 学习光伏发电理论和发展现状。

2. 学习单相光伏并网逆变器的基础知识和技术要求。

3. 对市场上常见的单相光伏并网逆变器进行调研和分析。

第二阶段：单相光伏并网逆变器的硬件设计（两个月）1. 设计单相光伏并网逆变器的模拟模块和数字模块。

2. 对设计方案进行仿真和优化。

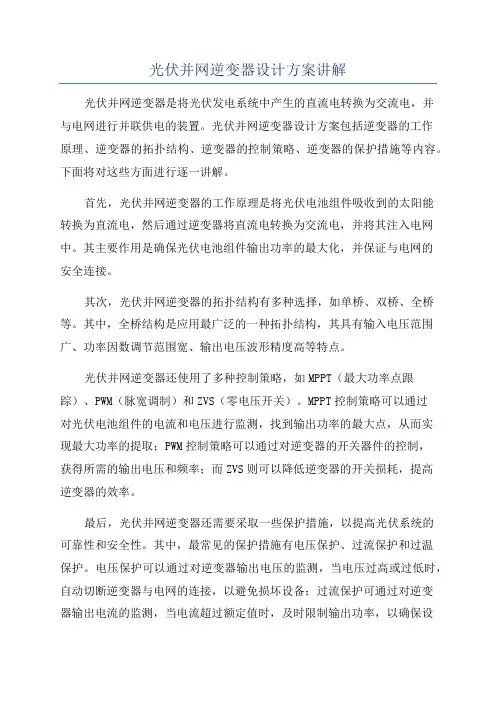

光伏并网逆变器设计方案讲解光伏并网逆变器是将光伏发电系统中产生的直流电转换为交流电，并与电网进行并联供电的装置。

光伏并网逆变器设计方案包括逆变器的工作原理、逆变器的拓扑结构、逆变器的控制策略、逆变器的保护措施等内容。

下面将对这些方面进行逐一讲解。

首先，光伏并网逆变器的工作原理是将光伏电池组件吸收到的太阳能转换为直流电，然后通过逆变器将直流电转换为交流电，并将其注入电网中。

其主要作用是确保光伏电池组件输出功率的最大化，并保证与电网的安全连接。

其次，光伏并网逆变器的拓扑结构有多种选择，如单桥、双桥、全桥等。

其中，全桥结构是应用最广泛的一种拓扑结构，其具有输入电压范围广、功率因数调节范围宽、输出电压波形精度高等特点。

光伏并网逆变器还使用了多种控制策略，如MPPT（最大功率点跟踪）、PWM（脉宽调制）和ZVS（零电压开关）。

MPPT控制策略可以通过对光伏电池组件的电流和电压进行监测，找到输出功率的最大点，从而实现最大功率的提取；PWM控制策略可以通过对逆变器的开关器件的控制，获得所需的输出电压和频率；而ZVS则可以降低逆变器的开关损耗，提高逆变器的效率。

最后，光伏并网逆变器还需要采取一些保护措施，以提高光伏系统的可靠性和安全性。

其中，最常见的保护措施有电压保护、过流保护和过温保护。

电压保护可以通过对逆变器输出电压的监测，当电压过高或过低时，自动切断逆变器与电网的连接，以避免损坏设备；过流保护可通过对逆变器输出电流的监测，当电流超过额定值时，及时限制输出功率，以确保设备安全运行；过温保护可通过对逆变器内部温度的监测，当温度过高时，自动降低工作频率或停机。

综上所述，光伏并网逆变器设计方案包括逆变器的工作原理、拓扑结构、控制策略和保护措施等多个方面。

只有在合理选择光伏并网逆变器的拓扑结构、制定适当的控制策略和采取有效的保护措施，才能使光伏发电系统稳定高效地向电网输出电能。

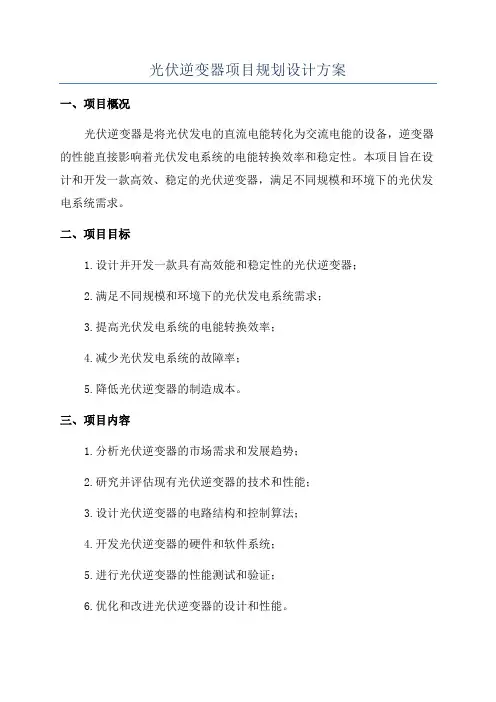

光伏逆变器项目规划设计方案一、项目概况光伏逆变器是将光伏发电的直流电能转化为交流电能的设备，逆变器的性能直接影响着光伏发电系统的电能转换效率和稳定性。

本项目旨在设计和开发一款高效、稳定的光伏逆变器，满足不同规模和环境下的光伏发电系统需求。

二、项目目标1.设计并开发一款具有高效能和稳定性的光伏逆变器；2.满足不同规模和环境下的光伏发电系统需求；3.提高光伏发电系统的电能转换效率；4.减少光伏发电系统的故障率；5.降低光伏逆变器的制造成本。

三、项目内容1.分析光伏逆变器的市场需求和发展趋势；2.研究并评估现有光伏逆变器的技术和性能；3.设计光伏逆变器的电路结构和控制算法；4.开发光伏逆变器的硬件和软件系统；5.进行光伏逆变器的性能测试和验证；6.优化和改进光伏逆变器的设计和性能。

四、项目计划1.项目启动阶段（1个月）：-确定项目目标和要求；-组织项目团队；-制定项目计划；-确定项目资源需求；-筹备项目所需设备和材料。

2.项目研发阶段（9个月）：-进行市场需求和发展趋势分析；-研究现有光伏逆变器的技术和性能；-设计光伏逆变器的电路结构和控制算法；-开发光伏逆变器的硬件和软件系统；-进行光伏逆变器性能测试和验证。

3.项目优化阶段（2个月）：-分析光伏逆变器的性能测试结果；-优化并改进光伏逆变器的设计和性能；-进行光伏逆变器的再次测试和验证；-准备项目最终结果报告。

五、项目资源需求1.项目团队：-项目经理：负责项目的整体规划和协调；-技术专家：负责光伏逆变器的设计和研发；-工程师：参与光伏逆变器的开发和测试；-项目助理：协助项目经理完成项目管理和协调工作。

2.设备和材料：-电路设计和模拟软件；-PCB设计软件；-光伏逆变器的各种元器件和材料；-测试设备和仪器。

3.资金：-项目经费用于购买设备和材料、支付团队工资和项目运营费用。

六、项目风险管理1.技术风险：可能存在技术难题和困难，需要及时解决和应对；2.进度风险：可能因为各种原因导致项目进度延误，需及时调整和协调；3.成本风险：可能因为资源需求变化和成本上升导致项目成本增加，需进行合理控制；4.市场风险：可能因市场需求变化和竞争加剧影响项目市场竞争力，需进行市场调研和分析。
