电磁调速器使用方法及注意事项

JD1A-40电磁调速电机控制器

产

品

使

用

说

明

书

江苏省泰州市耐特调速电机有限公司JDIA-40型电磁调速电动机控制器是原机械工业部全国联合统一设计产

品，用于电磁调速电动机(滑差电机)的调速控制。实现恒转矩无级调速，当负载

为风机和泵类时，节电效果显著，可达10%~30%，是我国目前推广的节能产品之

一。

1、型号含义：

2、使用条件：

2.1、海拔不超过1000m。

2.2、周围环境温度；-5℃-+40℃。

2.3、相对湿度不超过90％(20℃以下时)。

2.4、振动频率10-15OHz时，其最大振动加速度应不超过0.5g。

2.5、电网电压幅位波动±10％额定值时、保证额定使用。

2.6、周围介质没有导电尘埃和能腐蚀金属和破坏绝缘的气体。

3、主要技术数据：

3.1调速范围：

电源为50Hz时：1250~125转/分60Hz时：1500~150转/分3.2转速变化率（机械特性硬度）≤2.5％

100%100%%10X额定最高速度负载下是转速—负载下的转速转速变化率=

3.3稳速精度：≤1%

3.4最大输出：直流90V

3.5控制电机功率：0.55~40KW

3.6测速发动机三相2V≤3.5V/100r.p.m。

4.基本工作原理：

JD1A—40电磁调速电动机控制装置是由速度调节器、移相触发器、可控硅整流

电路及速度负反馈等环节所组成。

图1为装置原理方框图。图2为装置的电气原理图。图3为装置的移相触发各

点波形图。从图1-图4可知，二种线路的工作原理都是相同的。速度指令信号

电压和调速负反馈信号电压比较后，其差值信号被送入速度调节器（或前置放大

器）进行放大，放大后的信号电压与锯齿波叠加，控制了晶体管的导通时刻，产

生了随着差值信号电压改变而移动的脉冲，从而控制了可控硅的开放角，使滑差

离合器的激磁电流得到了控制，即滑差离合器的转速随着激磁电流的改变而改

变。由于速度负反馈的作用，使电磁调速电动机实现恒转矩无极调速。

从图2-图3可知，JD1A—40型的速度指令信号电压是由装在控制箱面板上的

JD1A-40电磁调速电机控制器

产

品

使

用

说

明

书

江苏省泰州市耐特调速电机有限公司JDIA-40型电磁调速电动机控制器是原机械工业部全国联合统一设计产

品，用于电磁调速电动机(滑差电机)的调速控制。实现恒转矩无级调速，当负载

为风机和泵类时，节电效果显著，可达10%~30%，是我国目前推广的节能产品之

一。

1、型号含义：

2、使用条件：

2.1、海拔不超过1000m。

2.2、周围环境温度；-5℃-+40℃。

2.3、相对湿度不超过90％(20℃以下时)。

2.4、振动频率10-15OHz时，其最大振动加速度应不超过0.5g。

2.5、电网电压幅位波动±10％额定值时、保证额定使用。

2.6、周围介质没有导电尘埃和能腐蚀金属和破坏绝缘的气体。

3、主要技术数据：

3.1调速范围：

电源为50Hz时：1250~125转/分60Hz时：1500~150转/分3.2转速变化率（机械特性硬度）≤2.5％

100%100%%10X额定最高速度负载下是转速—负载下的转速转速变化率=

3.3稳速精度：≤1%

3.4最大输出：直流90V

3.5控制电机功率：0.55~40KW

3.6测速发动机三相2V≤3.5V/100r.p.m。

4.基本工作原理：

JD1A—40电磁调速电动机控制装置是由速度调节器、移相触发器、可控硅整流

电路及速度负反馈等环节所组成。

图1为装置原理方框图。图2为装置的电气原理图。图3为装置的移相触发各

点波形图。从图1-图4可知，二种线路的工作原理都是相同的。速度指令信号

电压和调速负反馈信号电压比较后，其差值信号被送入速度调节器（或前置放大

器）进行放大，放大后的信号电压与锯齿波叠加，控制了晶体管的导通时刻，产

生了随着差值信号电压改变而移动的脉冲，从而控制了可控硅的开放角，使滑差

离合器的激磁电流得到了控制，即滑差离合器的转速随着激磁电流的改变而改

变。由于速度负反馈的作用，使电磁调速电动机实现恒转矩无极调速。

从图2-图3可知，JD1A—40型的速度指令信号电压是由装在控制箱面板上的

电磁调速器使用方法及注意事项

1 / 3 电磁调速器使用方法及注意事项

电磁调速器使用方法及注意事项

一、引言

二、使用方法

2.1 安装和连接

在安装电磁调速器之前，必须确保电磁调速器的规格和电机匹配。安装步骤如下：

1. 将电磁调速器固定在机器座上，确保牢固稳定；

2. 将电机轴与电磁调速器轴对准，插入连接套。

3. 通过螺栓将电磁调速器和电机连接在一起。

2.2 启动和调速

启动电磁调速器前，请确保电机供电正常，并检查调速器的电源和控制线路是否正确连接。启动步骤如下：

1. 将调速器接通电源，确保电源指示灯亮起。

2. 通过控制面板或遥控器，设置理想的转速。

2.3 停止和故障排除 电磁调速器使用方法及注意事项

2 / 3 停止电磁调速器时，先将电机转速减至最低档，然后断开电源。如果发生故障，应先检查电源和电线连接，如未发现问题，建议联系专业维修人员进行检修。

三、注意事项

3.1 维护保养

定期对电磁调速器进行清洁和润滑，以保证正常运行。在清洁时应注意断电，并使用专门清洁剂和软布进行清洁，切勿使用水或可腐蚀物清洗。

3.2 温度控制

在使用过程中，应注意电磁调速器的温度控制。设备过热可能导致设备损坏或发生事故。使用前，请务必检查设备的散热性能，保证正常工作温度。

3.3 转速设置

在使用电磁调速器时，需要根据实际使用需求设置合适的转速。过高或过低的转速可能导致设备不稳定或损坏。建议在使用前仔细阅读说明书，并根据生产工艺或运行要求设置合适的转速。

3.4 安全操作 电磁调速器使用方法及注意事项

3 / 3 电磁调速器是一种高压设备，操作时需严格按照操作规程进行，切勿随意更改设备参数或进行非授权的操作。在操作过程中，需佩戴好个人防护装备，并保持设备周围的安全距离。

3.5 故障排除

在使用过程中，如果发生故障，请立即停止使用，以免造成进一步的损坏或危险。如故障无法自行解决，请及时联系专业维修人员进行排除。

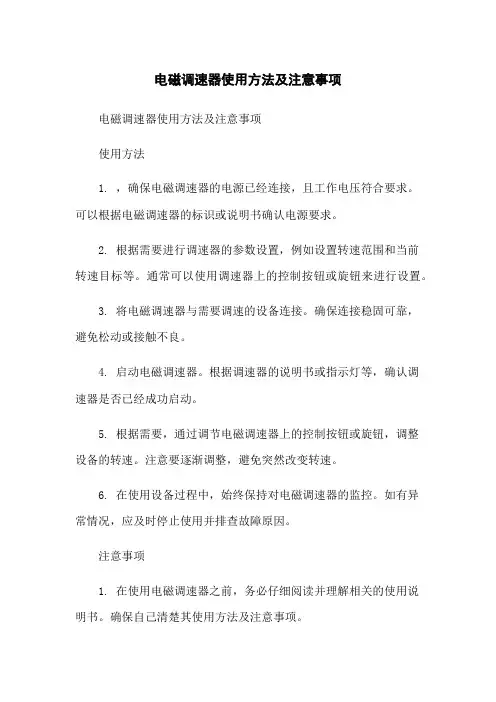

电磁调速器使用方法及注意事项

电磁调速器使用方法及注意事项

使用方法

1. ，确保电磁调速器的电源已经连接，且工作电压符合要求。可以根据电磁调速器的标识或说明书确认电源要求。

2. 根据需要进行调速器的参数设置，例如设置转速范围和当前转速目标等。通常可以使用调速器上的控制按钮或旋钮来进行设置。

3. 将电磁调速器与需要调速的设备连接。确保连接稳固可靠，避免松动或接触不良。

4. 启动电磁调速器。根据调速器的说明书或指示灯等，确认调速器是否已经成功启动。

5. 根据需要，通过调节电磁调速器上的控制按钮或旋钮，调整设备的转速。注意要逐渐调整，避免突然改变转速。

6. 在使用设备过程中，始终保持对电磁调速器的监控。如有异常情况，应及时停止使用并排查故障原因。

注意事项

1. 在使用电磁调速器之前，务必仔细阅读并理解相关的使用说明书。确保自己清楚其使用方法及注意事项。 2. 在进行任何调整或维修操作前，应先断开电磁调速器的电源，避免触电危险。

3. 避免电磁调速器长时间超负荷运转，以免损坏设备或缩短调速器的使用寿命。

4. 定期检查电磁调速器的电路、连接器等部件，确保其无损坏或松动现象。

5. 如发现电磁调速器工作异常或故障，应及时停止使用，并寻找专业人员进行检修或维修。

6. 在使用过程中，注意设备的运行状态，如有异常声音、震动等，应及时采取措施避免事故发生。

注意事项只是一些常见的建议，具体的使用方法和注意事项可能因电磁调速器的类型和品牌而有所不同。在使用电磁调速器之前，应参考相应的说明书或联系相关厂商获取正确的使用指导。
