废气涡轮增压系统工作原理

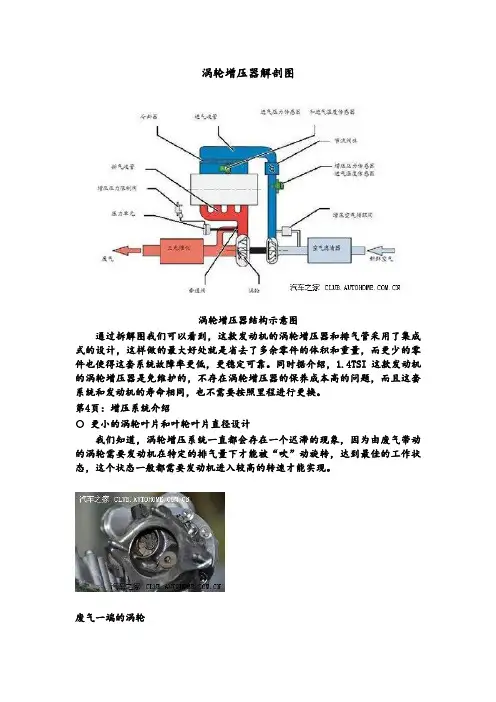

涡轮增压器解剖图

涡轮增压器结构示意图

通过拆解图我们可以看到，这款发动机的涡轮增压器和排气管采用了集成式的设计，这样做的最大好处就是省去了多余零件的体积和重量，而更少的零件也使得这套系统故障率更低，更稳定可靠。同时据介绍，1.4TSI这款发动机的涡轮增压器是免维护的，不存在涡轮增压器的保养成本高的问题，而且这套系统和发动机的寿命相同，也不需要按照里程进行更换。

第4页：增压系统介绍

○ 更小的涡轮叶片和叶轮叶片直径设计

我们知道，涡轮增压系统一直都会存在一个迟滞的现象，因为由废气带动的涡轮需要发动机在特定的排气量下才能被“吹”动旋转，达到最佳的工作状态，这个状态一般都需要发动机进入较高的转速才能实现。

废气一端的涡轮

进气一端的叶轮

EA111的1.4TSI发动机的涡轮叶片和叶轮叶片采用了小尺寸设计，其直径分别仅有37mm和41mm，这样涡轮的转动惯量很小，废气更容易带动涡轮做高速旋转，因此其在最佳工作状态时需要的发动机转速也就更低，有效的达到缓解涡轮迟滞的效果。

当然，小涡轮提供的进气增压值相对大尺寸涡轮会比较小，这套系统的最大增压压力为1.8bar，不过作为家用车辆上的涡轮增压器，已经可以满足提高燃烧效率、增加动力的需要，更重要的是，在其较低的响应转速更加适合国内的路况。从实际表现看，这款发动机在1750转时起就可以输出220Nm的最大扭矩，在1250转时就能够达到180Nm的扭矩输出。据介绍，这款增压系统在1000转左右时就已启动并且介入工作，作为家用这套涡轮已经达到了比较好的效果。

你所不知道的TSI——峰值扭矩220Nm可在1750-3500rpm大范围转速区间恒定输出的原因在1750-3500rpm的灰色区间内，大众1.4T发动机都可以输出恒定的220Nm峰值扭矩。

在涡轮增压发动机上，我们经常会发现发动机的最大扭矩输出会在一个范围内保持恒定，例如在这台1.4TSI发动机上，峰值扭矩220Nm可在1750-3500rpm大范围转速区间恒定输出，这是因为由废气带动的涡轮处设置了旁通阀（即泄压阀），在废气压力超过压力单元设定的值后，阀会被打开，过多的废气就会绕过涡轮叶片被排出，保证涡轮在一个较为固定的转速下工作，这样涡轮增压器提供的进气压力值也会相对固定，因而才产生了特定转速下峰值扭矩输出的“平台效应”。

简述废气涡轮增压系统的组成与工作原理

废气涡轮增压系统是一种通过废气能量驱动涡轮，并将空气压缩送入汽车发动机的系统，从而提高发动机的动力输出。

废气涡轮增压系统主要由以下几个组成部分构成：

1. 涡轮：涡轮是废气涡轮增压系统的核心部件，它由涡轮叶轮和涡轮轴组成。废气从汽车发动机的排气管进入涡轮，使涡轮叶轮高速旋转，通过轴将旋转动力传递给压气机。

2. 压气机：压气机也称为压缩机，位于涡轮的另一端。它由多个压缩机叶轮组成，压缩机叶轮旋转时会将空气压缩，提高其密度和压力。

3. 中冷器：中冷器位于涡轮和压气机之间，其主要作用是冷却压缩后的空气，提高空气密度，以增加进入汽缸的燃料气体的供给量。

4. 增压控制系统：增压控制系统通过电子控制单元（ECU）监测和调节涡轮增压系统的工作状态。它根据发动机负载、转速和其他传感器信号来控制涡轮和压气机的工作，以确保最佳的增压效果和发动机性能。

废气涡轮增压系统的工作原理如下：

1. 发动机运转时，废气通过排气管排出。

2. 一部分废气通过排气管进入涡轮，使涡轮叶轮旋转。

3. 涡轮轴将旋转动力传递给压气机，使其旋转。

4. 压气机压缩进入的空气，提高其密度和压力。

5. 压缩后的空气流经中冷器冷却，提高其密度。

6. 冷却后的空气进入汽缸，与燃料混合后进行燃烧，产生更大的爆炸力，从而提高发动机的动力输出。

废气涡轮增压系统可以有效地提高发动机的功率和扭矩输出，提高燃烧效率，降低燃料消耗。然而，由于涡轮增压系统对发动机的负荷和压力较大，所以需要进行维护和保养，以确保其正常工作。

涡轮增压执行器的工作原理

涡轮增压执行器（或称涡轮增压器）是一种用于汽车引擎的装置，通过利用废气动能来提高发动机的效能和动力输出。以下为涡轮增压执行器的工作原理：

1. 废气驱动：涡轮增压执行器的核心部分是一个涡轮组件。当发动机运转时，汽缸内产生的废气通过排气系统排出，并通过进气管道将废气引导到涡轮组件的进气侧。

2. 涡轮运转：进气侧的废气冲击涡轮叶片，使涡轮开始旋转。涡轮组件通常使用轴承系统来减少摩擦和惯性阻力，确保涡轮的平稳运转。

3. 压气机工作：涡轮运转时，另一个位于涡轮组件另一侧的压气机组件也开始旋转。压气机通常由数个轮叶片安装在同一轴上构成，与涡轮部分相连。压气机通过涡轮的旋转产生动力，使气体被压缩。

4. 高压进气：由于压气机的工作，空气被压缩成高压气体，进而被推向引擎的进气管道。由于压力的增加，高压气体使进气管道内空气的密度增加，达到更好的空燃比。

5. 提高动力输出：增加了进气管道中的氧气浓度和密度后，汽缸中的燃烧过程更加充分，提高了燃烧效率。通过这种方式，涡轮增压执行器可以使引擎在相同排量下获得更高的动力输出。

需要注意的是，涡轮增压执行器需要一定的时间来达到最佳工作状态。通常在发动机运行初期，涡轮需要一定的排气流量和压力来驱动，因此在低转速下可能会存在涡轮滞后现象，被称为“涡轮拉力回应延迟”。近年来，一些新型涡轮增压执行器设计采用了改进的轴承和涡轮技术，以提高对低速度扭矩需求的响应速度和效率。

工程与技术　ＧＯＮＧＣＨＥＮＧＹＵＪＩＳＨＵ　

浅析废气涡轮增压器的工作原理及使用与维护　

许明　（江苏省灌云县公路管理站江苏灌云、２２２２００）　

摘要废气涡轮增压技术，在汽油机上的应用１３渐成熟与广泛，这项技术的推广应用不仅可以提高发动机的功率，还可以　增大扭矩，而增压器工作状态的好坏也直接影响着汽车的运行情况。因此，正确使用涡轮增压器，保持其良好的工　

作状况，预防旱期损坏和及时排除故障则显得非常重要。本文结合涡轮增压器的工作原理，浅析废气涡轮增压器的　

使用与维护。　关健词废气涡轮增压使用　维护　

所谓增压，筒单地说，就是增加发动机气缸内的空气密　

度。目前，废气涡轮增压是世界上最先进的、最有效的增压　

技术，它是靠发动机工作时排出的高温高压废气驱动涡轮　并带动同一轴上的压气机室内的叶轮工作。涡轮的转速非　

常高，能很大程度增加进气流速，从而增加空气密度，也就　

是说增加的空气密度等于增加进气流速。发动机在构造上。　

每一进气行程和进气门的开闭时间是不变的。大气压力也　

是不变的，废气涡轮增压技术正是在进气单位时间不变和　

大气压力不变的情况下，依靠增加空气流速达到增加空气　密度的目的，它的类型有机械增压、气波增压、废气涡轮增　

压等。本文在这里主要探讨废气涡轮增压。　

一、涡轮增压器的工作原理　

增压是相对于自然吸气的发动机来说的，就是空气进入　气缸之前被预先压缩，目前应用最为广泛的就是废气涡轮　

增压，即我们通常所说的“涡轮增压”（英文Ｔｕｒｂｏｃｈａｒｇｉｎｇ），　

而许多车型号后面的“Ｔ”字，正是代表此发动机是配置了涡　轮增压器的。　

涡轮增压器的基本部件为涡轮、压气机、转子总成、轴承　

机构、中间体和密封装置。主要工作原理是由发动机排出的　

高温高压的废气来驱动涡轮，涡轮带动安装在同一根轴上　

的压气机叶轮一起高速运转，压气机压缩自空滤器来的新　鲜空气，空气被压缩以后进入发动机气缸。压气机、涡轮与　

发动机之间依靠管道形成气路连接，结构相对简单。　二、使用过程中的注意事项
