40cr材料性能

博学笃行 自强不息

1

40cr和45钢的区别

40Cr和45钢是两种常用的钢材材料，它们在机械制造和工程结构中被广泛应用。虽然它们都属于中碳钢，但在化学成分、物理性能、用途和加工工艺方面存在一些区别。本文将详细介绍40Cr和45钢的区别。

首先，40Cr和45钢的化学成分有所不同。40Cr的主要合金元素是铬（Cr），其含量在0.37-0.44%之间。此外，它还包含了少量的硅（Si）、锰（Mn）、磷（P）和硫（S）。相比之下，45钢的合金元素主要是碳（C），其含量在0.42-0.49%之间，这使得它相对于40Cr具有更高的碳含量。

其次，40Cr和45钢的物理性能也有所不同。40Cr具有较高的强度和硬度，属于淬火和调质的钢材。通过适当的热处理，即淬火和高温回火，40Cr可以达到高硬度和一定的韧性。因此，它常用于制造高强度齿轮、曲轴和连杆等机械零件。相比之下，45钢的物理性能相对较低，但具有较好的焊接性能和可锻性，适用于制造焊接件和一些中小型零件。

此外，40Cr和45钢在用途上也有所差异。40Cr广泛用于制造机械零件和工程结构中要求较高强度和硬度的部件，如汽车发动机的主要传动部件、齿轮和轴承等。而45钢主要用于制造普通机械零件，如轮辐、螺栓、螺母等。 博学笃行 自强不息

2

最后，40Cr和45钢在加工工艺上也有一些差异。由于40Cr具有较高的强度和硬度，加工时需要采用适当的切削条件和切削工具，以确保工件的精度和表面质量。而45钢的加工性能相对较好，可以通过常规的切削、冷锻和热锻等方式进行加工。

综上所述，40Cr和45钢在化学成分、物理性能、用途和加工工艺方面存在一些区别。选择合适的钢材要根据具体的需求和应用环境来进行考虑。40Cr适合于制造高强度和高硬度的机械零件，而45钢适用于制造一般机械零件和焊接件。通过了解这些区别，我们可以更好地选择适合的材料，并确保在使用中获得最佳的性能和效果。

40cr 热处理硬度

1. 40Cr是一种合金钢材料，含有约0.37-0.44%的碳（C）和0.50-0.80%的铬（Cr）。这种合金钢具有良好的强度和硬度，常用于制造工具、机械零件和汽车零部件等领域。

2. 热处理是一种通过加热和冷却来改变材料的性能和组织结构的过程。对于40Cr合金钢而言，常见的热处理方法包括正火、淬火和回火。

3. 热处理会对40Cr合金钢的硬度产生显著影响。在正火过程中，40Cr合金钢首先被加热到高温，然后缓慢冷却。这样可以使钢材的组织结构得到改善，提高强度和硬度。淬火是将加热至临界温度以上的40Cr合金钢迅速冷却，从而使其组织结构变为马氏体，进一步提高硬度。回火则是在淬火后对40Cr合金钢进行再次加热至较低温度，然后缓慢冷却，以减轻淬火时可能引起的脆性，提高材料的韧性。

4. 根据40Cr合金钢的具体化学成分、热处理工艺和冷却速度等因素，其最终的硬度可以有所不同。一般来说，经过适当的热处理，40Cr合金钢的硬度可以达到HRC 45-52的范围。这个硬度范围通常适用于大多数应用领域，可以提供足够的强度和耐磨性。

总结起来，40Cr合金钢经过适当的热处理可以达到HRC 45-52的硬度范围，这使其在制造工具、机械零件和汽车零部件等领域具有良好的性能和耐用性。热处理方法包括正火、淬火和回火，这些过程可以改善40Cr合金钢的组织结构，提高其硬度和强度。请注意，最终的硬度还受到其他因素的影响，如具体的化学成分和热处理工艺等。

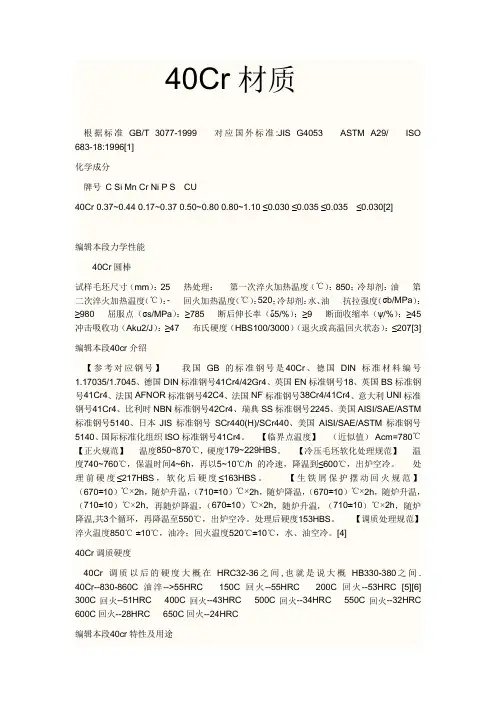

40Cr材质

根据标准GB/T 3077-1999 对应国外标准:JIS G4053 ASTM A29/ ISO

683-18:1996[1]

化学成分

牌号 C Si Mn Cr Ni P S CU

40Cr 0.37~0.44 0.17~0.37 0.50~0.80 0.80~1.10 ≤0.030 ≤0.035 ≤0.035 ≤0.030[2]

编辑本段力学性能

40Cr圆棒

试样毛坯尺寸（mm）：25 热处理： 第一次淬火加热温度（℃）：850；冷却剂：油 第二次淬火加热温度（℃）：- 回火加热温度（℃）：520；冷却剂：水、油 抗拉强度（σb/MPa）：≥980 屈服点（σs/MPa）：≥785 断后伸长率（δ5/%）：≥9 断面收缩率（ψ/%）：≥45

冲击吸收功（Aku2/J）：≥47 布氏硬度（HBS100/3000）（退火或高温回火状态）：≤207[3]

编辑本段40cr介绍

【参考对应钢号】 我国GB的标准钢号是40Cr、德国DIN标准材料编号1.17035/1.7045、德国DIN标准钢号41Cr4/42Gr4、英国EN标准钢号18、英国BS标准钢号41Cr4、法国AFNOR标准钢号42C4、法国NF标准钢号38Cr4/41Cr4、意大利UNI标准钢号41Cr4、比利时NBN标准钢号42Cr4、瑞典SS标准钢号2245、美国AISI/SAE/ASTM标准钢号5140、日本JIS标准钢号SCr440(H)/SCr440、美国AISI/SAE/ASTM标准钢号5140、国际标准化组织ISO标准钢号41Cr4。 【临界点温度】 （近似值） Acm=780℃

【正火规范】 温度850~870℃，硬度179~229HBS。 【冷压毛坯软化处理规范】 温度740~760℃，保温时间4~6h，再以5~10℃/h的冷速，降温到≤600℃，出炉空冷。 处理前硬度≤217HBS，软化后硬度≤163HBS。 【生铁屑保护摆动回火规范】

40cr许用应力

一、40Cr钢的概述

40Cr钢是一种优质合金结构钢，其化学成分为C：0.37～0.44、Si：0.17～0.37、Mn：0.50～0.80、Cr：0.80～1.10等。它具有高强度、高韧性、耐磨性和抗腐蚀性等优良性能，广泛应用于制造高强度紧固件、机械零件和轴承等领域。

二、40Cr许用应力的定义

40Cr许用应力是指在设计或使用过程中，根据材料的强度和稳定性等因素，规定的材料所能承受的最大应力值。在实际使用中，为了保证材料的安全性和稳定性，通常会将其许用应力限制在一定范围内。

三、40Cr许用应力的计算方法

1.拉伸许用应力计算方法

拉伸许用应力=σt/Φs

其中，σt为材料的屈服极限；Φs为安全系数。

2.压缩许用应力计算方法

压缩许用应力=σc/Φs

其中，σc为材料的屈服极限；Φs为安全系数。

3.剪切许用应力计算方法

剪切许用应力=τ/Φs

其中，τ为材料的剪切极限；Φs为安全系数。

四、40Cr许用应力的影响因素

1.材料的强度和稳定性；

2.工件的形状和尺寸；

3.载荷的大小和方向；

4.工作环境的温度、湿度等因素。

五、40Cr许用应力的应用范围

40Cr钢广泛应用于制造高强度紧固件、机械零件和轴承等领域。其许用应力范围在不同领域有所不同。例如，在紧固件领域，其拉伸许用应力一般为300MPa～500MPa，压缩许用应力一般为200MPa～250MPa，剪切许用应力一般为150MPa～200MPa。

六、40Cr钢的质量要求

1.化学成分符合国家标准或合同要求；

2.金相组织均匀，无明显缺陷；

3.硬度符合国家标准或合同要求；

4.抗拉强度、屈服强度、延伸率、冲击韧性等力学性能符合国家标准或合同要求；

5.表面无明显缺陷和污染。

七、40Cr钢的热处理工艺

40Cr钢的热处理工艺包括正火、淬火和回火等。正火温度为850℃～880℃，淬火介质为水或油，回火温度为550℃～650℃。通过热处理可以改善40Cr钢的力学性能和金相组织，提高其使用寿命和稳定性。
