混凝土质量通病产生的原因及防治的措施

混凝土质量通病及防治措施混凝土是建筑工程中常用的材料之一，但是在使用过程中经常会出现一些质量问题。

下面将介绍一些混凝土常见的质量通病以及相应的防治措施。

一、裂缝1.通常是由于混凝土干缩引起的，特别在高温或干燥环境下更容易出现。

2.防治措施：混凝土中加入适量的减水剂和膨胀剂，增加混凝土的延性，减少干缩裂缝的产生；同时在浇注混凝土后，要及时进行水养护，保持混凝土表面湿润。

二、强度不达标1.可能是由于混凝土配合比设计不合理或施工过程中操作不当，导致混凝土强度低于要求。

2.防治措施：优化混凝土的配合比，使其更加符合工程要求；加强施工过程的管理和监督，确保混凝土的搅拌、浇注、养护等环节符合要求。

三、水泥渗漏1.一般是由于混凝土中水泥的质量不合格或混凝土孔隙结构不合理造成。

2.防治措施：选用质量可靠的水泥，并控制混凝土中水灰比；增加混凝土内的过渡带，减缓渗漏的速度；加强混凝土的振捣，提高表面光洁度。

四、腐蚀1.通常是由于混凝土中含有有害化学物质，如氯离子、硫酸盐离子等，与钢筋发生化学反应引起腐蚀。

2.防治措施：控制混凝土配合比中潜在腐蚀物质的含量；在混凝土配合比中添加适量的防腐剂，形成保护层；加强钢筋的防腐措施，如涂覆石蜡或防锈涂料等。

五、空鼓1.通常是由于混凝土在浇注过程中未充分振捣或浇注后长时间未进行养护所导致的，也与混凝土的质量有关。

2.防治措施：加强振捣，保证混凝土的密实性；及时进行养护，防止混凝土干燥收缩；优化混凝土的配合比，提高其抗裂性能。

六、空鼓1.通常是由于混凝土在浇注过程中未充分振捣或浇注后长时间未进行养护所导致的，也与混凝土的质量有关。

2.防治措施：加强振捣，保证混凝土的密实性；及时进行养护，防止混凝土干燥收缩；优化混凝土的配合比，提高其抗裂性能。

综上所述，混凝土在建筑工程中容易出现一些质量通病，但通过适当的防治措施可以有效地避免和解决这些问题。

在设计和施工过程中应重视混凝土的配合比、施工工艺和养护等环节，确保混凝土质量达到要求，以保证工程的安全和持久性。

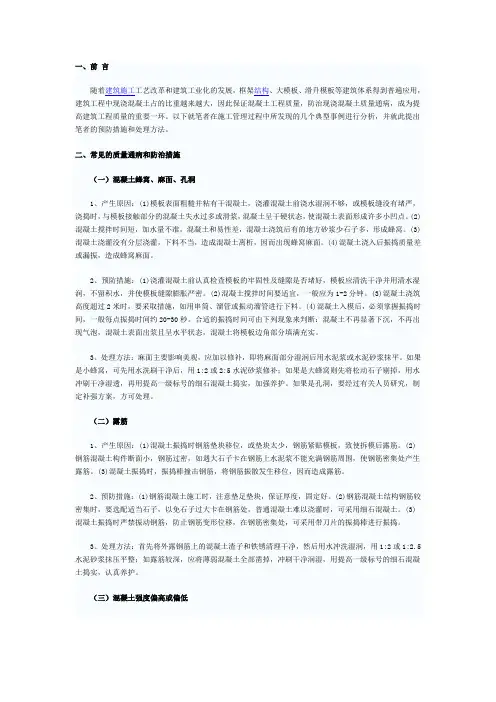

一、前言随着建筑施工工艺改革和建筑工业化的发展，框架结构、大模板、滑升模板等建筑体系得到普遍应用，建筑工程中现浇混凝土占的比重越来越大，因此保证混凝土工程质量，防治现浇混凝土质量通病，成为提高建筑工程质量的重要一环。

以下就笔者在施工管理过程中所发现的几个典型事例进行分析，并就此提出笔者的预防措施和处理方法。

二、常见的质量通病和防治措施（一）混凝土蜂窝、麻面、孔洞1、产生原因：(1)模板表面粗糙并粘有干混凝土，浇灌混凝土前浇水湿润不够，或模板缝没有堵严，浇捣时，与模板接触部分的混凝土失水过多或滑浆，混凝土呈干硬状态，使混凝土表面形成许多小凹点。

(2)混凝土搅拌时间短，加水量不准，混凝土和易性差，混凝土浇筑后有的地方砂浆少石子多，形成蜂窝。

(3)混凝土浇灌没有分层浇灌，下料不当，造成混凝土离析，因而出现蜂窝麻面。

(4)混凝土浇入后振捣质量差或漏振，造成蜂窝麻面。

2、预防措施：(1)浇灌混凝土前认真检查模板的牢固性及缝隙是否堵好，模板应清洗干净并用清水湿润，不留积水，并使模板缝隙膨胀严密。

(2)混凝土搅拌时间要适宜，一般应为1-2分钟。

(3)混凝土浇筑高度超过2米时，要采取措施，如用串筒、溜管或振动溜管进行下料。

(4)混凝土入模后，必须掌握振捣时间，一般每点振捣时间约20-30秒。

合适的振捣时间可由下列现象来判断：混凝土不再显著下沉，不再出现气泡，混凝土表面出浆且呈水平状态，混凝土将模板边角部分填满充实。

3、处理方法：麻面主要影响美观，应加以修补，即将麻面部分湿润后用水泥浆或水泥砂浆抹平。

如果是小蜂窝，可先用水洗刷干净后，用1:2或2:5水泥砂浆修补；如果是大蜂窝则先将松动石子剔掉，用水冲刷干净湿透，再用提高一级标号的细石混凝土捣实，加强养护。

如果是孔洞，要经过有关人员研究，制定补强方案，方可处理。

（二）露筋1、产生原因：(1)混凝土振捣时钢筋垫块移位，或垫块太少，钢筋紧贴模板，致使拆模后露筋。

(2)钢筋混凝土构件断面小，钢筋过密，如遇大石子卡在钢筋上水泥浆不能充满钢筋周围，使钢筋密集处产生露筋。

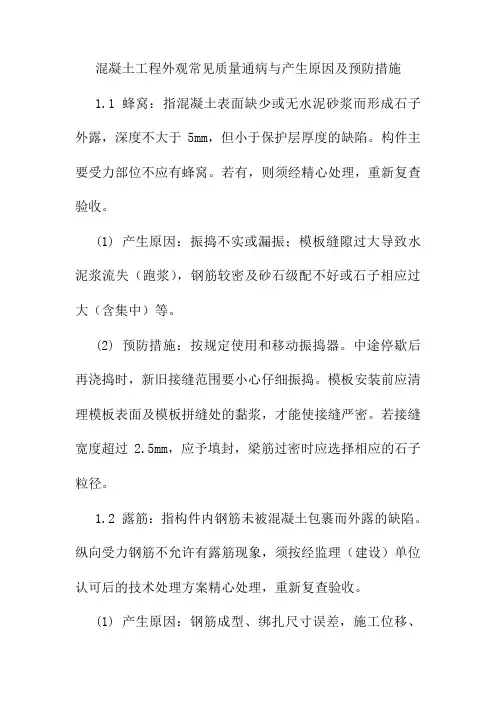

混凝土工程外观常见质量通病与产生原因及预防措施1.1 蜂窝：指混凝土表面缺少或无水泥砂浆而形成石子外露，深度不大于5mm，但小于保护层厚度的缺陷。

构件主要受力部位不应有蜂窝。

若有，则须经精心处理，重新复查验收。

(1) 产生原因：振捣不实或漏振；模板缝隙过大导致水泥浆流失（跑浆），钢筋较密及砂石级配不好或石子相应过大（含集中）等。

(2) 预防措施：按规定使用和移动振捣器。

中途停歇后再浇捣时，新旧接缝范围要小心仔细振捣。

模板安装前应清理模板表面及模板拼缝处的黏浆，才能使接缝严密。

若接缝宽度超过2.5mm，应予填封，梁筋过密时应选择相应的石子粒径。

1.2 露筋：指构件内钢筋未被混凝土包裹而外露的缺陷。

纵向受力钢筋不允许有露筋现象，须按经监理（建设）单位认可后的技术处理方案精心处理，重新复查验收。

(1) 产生原因：钢筋成型、绑扎尺寸误差，施工位移、主筋保护层垫块不足，导致钢筋紧贴模板；振捣不实。

(2) 预防措施：抓好钢筋加工及混凝土浇筑施工质量的同时，须控制钢筋的垫块厚度要符合设计或规范规定的混凝土保护层厚度；垫块放置间距适当，钢筋直径较小时，垫块间距宜密些，使钢筋下垂挠度减少，使用振动器必须待混凝土中气泡完全排除后才移动。

1.3 孔洞：指混凝土孔穴深度和长度均超过保护层厚度，但不超过截面尺寸1/3的缺陷，构件主要受力部位若有孔洞，则按严重缺陷处理后，重新复查验收。

孔洞并非能用肉眼从外表观察确定，对表面的松散层应进行剔凿至密实层后方可确定其缺陷程度。

有的表面看似蜂窝，但经剔凿，可能是孔洞甚至严重孔洞；有的混凝土表面，灰浆似很饱满，仅偶尔发现小孔，但经剔凿发现内部松散，形成大洞。

因而检查中应认真、细致、观察与敲击并用，不得遗留结构隐患。

(1) 产生原因：主因是漏振。

此外，在钢筋较密的部位，又未采取有效措施，致使钢筋将混凝土架空（即混凝土被卡住），未振捣就继续浇筑上层混凝土。

(2) 预防措施：对钢筋较密的部位（如梁柱接头）应分次下料，缩小分层振捣的厚度或采取改变钢筋排列、改用较小规格石子，改为侧面浇筑（支设喇叭口，事后剔除）、增开浇捣口以至分步支模，分步浇筑；按照规程使用振动器，加强合理振捣。

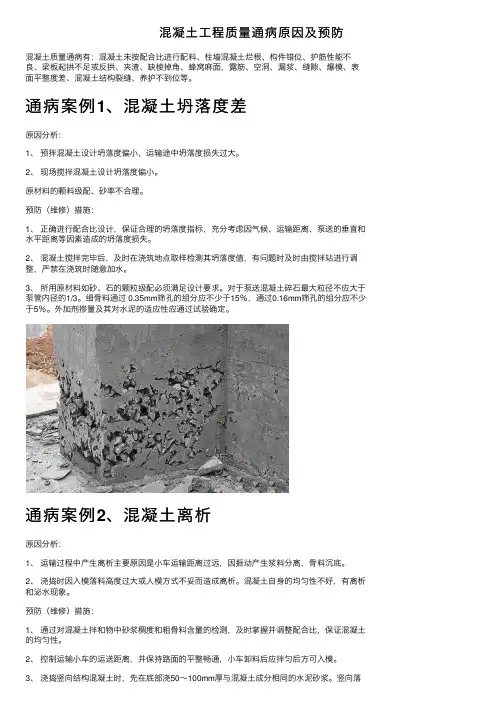

混凝⼟⼯程质量通病原因及预防混凝⼟质量通病有：混凝⼟未按配合⽐进⾏配料、柱墙混凝⼟烂根、构件错位、护筋性能不良、梁板起拱不⾜或反拱、夹渣、缺棱掉⾓、蜂窝⿇⾯，露筋、空洞、漏浆、缝隙、爆模、表⾯平整度差、混凝⼟结构裂缝、养护不到位等。

通病案例1、混凝⼟坍落度差原因分析：1、预拌混凝⼟设计坍落度偏⼩，运输途中坍落度损失过⼤。

2、现场搅拌混凝⼟设计坍落度偏⼩。

原材料的颗料级配、砂率不合理。

预防（维修）措施：1、正确进⾏配合⽐设计，保证合理的坍落度指标，充分考虑因⽓候、运输距离、泵送的垂直和⽔平距离等因素造成的坍落度损失。

2、混凝⼟搅拌完毕后，及时在浇筑地点取样检测其坍落度值，有问题时及时由搅拌站进⾏调整，严禁在浇筑时随意加⽔。

3、所⽤原材料如砂、⽯的颗粒级配必须满⾜设计要求。

对于泵送混凝⼟碎⽯最⼤粒径不应⼤于泵管内径的1/3。

细⾻料通过 0.35mm筛孔的组分应不少于15％，通过0.16mm筛孔的组分应不少于5％。

外加剂掺量及其对⽔泥的适应性应通过试验确定。

通病案例2、混凝⼟离析原因分析：1、运输过程中产⽣离析主要原因是⼩车运输距离过远，因振动产⽣浆料分离，⾻料沉底。

2、浇捣时因⼊模落料⾼度过⼤或⼈模⽅式不妥⽽造成离析。

混凝⼟⾃⾝的均匀性不好，有离析和泌⽔现象。

预防（维修）措施：1、通过对混凝⼟拌和物中砂浆稠度和粗⾻料含量的检测，及时掌握并调整配合⽐，保证混凝⼟的均匀性。

2、控制运输⼩车的运送距离，并保持路⾯的平整畅通，⼩车卸料后应拌匀后⽅可⼊模。

3、浇捣竖向结构混凝⼟时，先在底部浇50～100mm厚与混凝⼟成分相同的⽔泥砂浆。

竖向落料⾃由⾼度不应超过2m，超过时应采⽤串筒、溜管落料。

正确选⽤振捣器和振捣时间。

通病案例3、混凝⼟凝结时间过长原因分析：1、混凝⼟⽔灰⽐过⼤，或现场浇筑混凝⼟时随意加⽔。

外加剂使⽤不当(如⾼效缓凝型减⽔剂与所⽤⽔泥的适⽤性未经试验)，或掺量过⼤。

预防（维修）措施：1、正确设计配⽐，尽可能采⽤较⼩的⽔灰⽐，⼯地上发现混凝⼟和易性不能满⾜施⼯要求时应与搅拌站联系，采取调整措施，严禁任意往混凝⼟中加⽔。

混凝土施工质量通病及防治措施
一、混凝土施工质量通病介绍
1. 混凝土强度不达标
- 原因：配合比不合理、原材料质量差、施工工艺不规范等。

- 后果：降低结构承载能力，影响工程安全。

- 对策：合理设计配合比、使用优质原材料、严格按照施工规
范施工。

2. 混凝土表面开裂
- 原因：干缩、温度应力、膨胀等。

- 后果：影响混凝土外观，减弱抗渗性能。

- 对策：控制施工阶段的温度变化、增加混凝土的抗裂剂。

3. 混凝土抗渗性差
- 原因：配合比设计不合理、施工工艺不当。

- 后果：容易渗水，影响混凝土的耐久性。

- 对策：合理设计配合比、采用防渗材料、加强施工质量管理。

二、混凝土施工质量防治措施
1. 严格控制原材料质量
- 对水泥、骨料、掺合料等进行质量检测，确保其符合标准要求。

2. 加强施工工艺管控
- 采用现代化施工设备，保证施工操作规范。

- 控制浇注温度、铺面养护等环节，避免开裂和强度不达标。

3. 配合比设计合理
- 根据工程要求和材料性能，科学确定配合比。

4. 采用适当的外加剂
- 如抗裂剂、防渗剂等，提升混凝土的性能。

5. 加强施工质量管理
- 按照规范要求进行质量检查和验收，及时发现和纠正问题。

以上是混凝土施工质量通病及防治措施的介绍。

通过加强质量管控、合理设计和选用适当的材料，可以有效预防施工质量问题的发生，保证工程的安全和耐久性。

混凝土工程质量通病及防治措施混凝土工程质量通病是指在混凝土施工过程中普遍存在的质量问题，其中包括材料质量、施工环境、施工工艺等方面的不符合设计要求以及存在的一些常见问题。

为了确保混凝土工程的质量，我们需要采取一些防治措施来解决这些问题。

一、混凝土材料质量通病：1.混凝土配合比设计不合理：可能导致混凝土强度不达标、抗渗性差等问题。

防治措施：合理设计配合比，选用合适的水泥、骨料等原材料，并进行适当的试验检验。

2.原材料偷工减料：可能导致混凝土强度不达标，甚至出现开裂、渗水等问题。

防治措施：加强对原材料供应商的管理和质量把控，确保原材料的质量。

3.混凝土施工过程中水用量控制不当：可能导致混凝土强度不达标、开裂、渗水等问题。

防治措施：合理控制水灰比，加强对施工现场的监控，严格控制用水量。

4.施工过程中混凝土的搅拌和浇注不均匀：可能导致混凝土强度不均匀、开裂等问题。

防治措施：合理选择搅拌设备，确保搅拌均匀；控制浇注速度和质量，避免混凝土分层。

二、施工环境和工艺通病：1.施工现场环境不洁净：可能导致混凝土表面质量不达标、强度降低等问题。

防治措施：加强对施工现场的清洁管理，确保施工环境的整洁。

2.温度和湿度控制不当：可能导致混凝土开裂、强度低等问题。

防治措施：合理控制施工温度和湿度，可采取加热、湿喷雾等方法进行调控。

3.混凝土养护不当：可能导致混凝土强度下降、开裂等问题。

防治措施：对刚浇筑的混凝土进行养护，保持适宜的湿度和温度，避免混凝土表面水分过早蒸发。

三、其他常见问题及防治措施：1.混凝土表面麻面：可能由于混凝土坍落度过大、养护不当等原因导致。

防治措施：加强对混凝土坍落度的控制，注意养护工作，避免混凝土表面水分过早蒸发。

2.混凝土开裂：可能由于温度变化、湿度变化等引起。

防治措施：根据实际情况采取合适的混凝土抗裂措施，如加纤维等。

3.混凝土强度低：可能由于配合比设计不合理、原材料质量差等原因引起。

防治措施：合理设计配合比，加强对原材料的质量管控，确保混凝土强度。

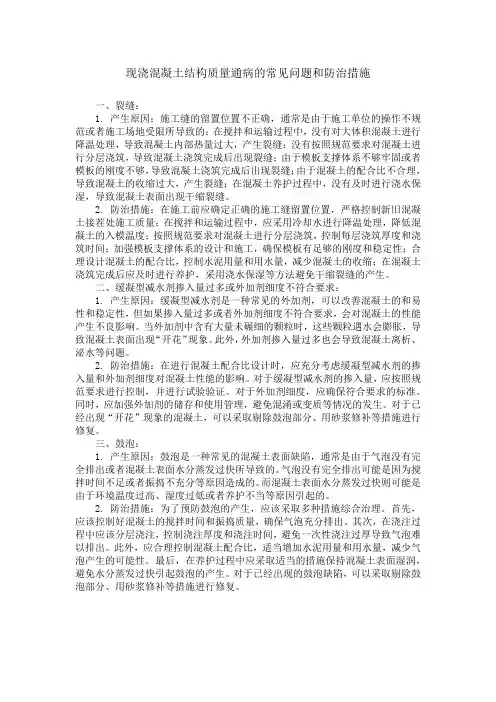

现浇混凝土结构质量通病的常见问题和防治措施一、裂缝：1. 产生原因：施工缝的留置位置不正确，通常是由于施工单位的操作不规范或者施工场地受限所导致的；在搅拌和运输过程中，没有对大体积混凝土进行降温处理，导致混凝土内部热量过大，产生裂缝；没有按照规范要求对混凝土进行分层浇筑，导致混凝土浇筑完成后出现裂缝；由于模板支撑体系不够牢固或者模板的刚度不够，导致混凝土浇筑完成后出现裂缝；由于混凝土的配合比不合理，导致混凝土的收缩过大，产生裂缝；在混凝土养护过程中，没有及时进行浇水保湿，导致混凝土表面出现干缩裂缝。

2. 防治措施：在施工前应确定正确的施工缝留置位置，严格控制新旧混凝土接茬处施工质量；在搅拌和运输过程中，应采用冷却水进行降温处理，降低混凝土的入模温度；按照规范要求对混凝土进行分层浇筑，控制每层浇筑厚度和浇筑时间；加强模板支撑体系的设计和施工，确保模板有足够的刚度和稳定性；合理设计混凝土的配合比，控制水泥用量和用水量，减少混凝土的收缩；在混凝土浇筑完成后应及时进行养护，采用浇水保湿等方法避免干缩裂缝的产生。

二、缓凝型减水剂掺入量过多或外加剂细度不符合要求：1. 产生原因：缓凝型减水剂是一种常见的外加剂，可以改善混凝土的和易性和稳定性，但如果掺入量过多或者外加剂细度不符合要求，会对混凝土的性能产生不良影响。

当外加剂中含有大量未碾细的颗粒时，这些颗粒遇水会膨胀，导致混凝土表面出现“开花”现象。

此外，外加剂掺入量过多也会导致混凝土离析、泌水等问题。

2. 防治措施：在进行混凝土配合比设计时，应充分考虑缓凝型减水剂的掺入量和外加剂细度对混凝土性能的影响。

对于缓凝型减水剂的掺入量，应按照规范要求进行控制，并进行试验验证。

对于外加剂细度，应确保符合要求的标准。

同时，应加强外加剂的储存和使用管理，避免混淆或变质等情况的发生。

对于已经出现“开花”现象的混凝土，可以采取剔除鼓泡部分、用砂浆修补等措施进行修复。

三、鼓泡：1. 产生原因：鼓泡是一种常见的混凝土表面缺陷，通常是由于气泡没有完全排出或者混凝土表面水分蒸发过快所导致的。

混凝土工程质量通病防治措施混凝土工程质量通病是指在混凝土的配制、施工和养护过程中存在的常见问题和缺陷。

这些问题和缺陷往往会导致混凝土工程的质量下降，甚至出现安全隐患。

为了确保混凝土工程的质量，需要采取一系列的防治措施。

以下是几种常见的混凝土工程质量通病及其对应的防治措施。

1.强度不达标混凝土强度不达标是混凝土工程质量常见问题之一、造成此问题的原因主要包括配料比例不准确、拌合不均匀、保养不当等。

防治措施：-配料比例应严格按照设计要求进行，避免出现过量添加或添加不足的情况。

-拌合时间和速度应控制得当，确保混凝土的均匀性。

-在养护过程中，应进行适时、适度的保养，避免漏养。

2.墙体开裂在混凝土工程中，墙体开裂是一个常见的质量问题。

开裂的原因可以是混凝土强度不够、脱模太早、养护不当等。

防治措施：-混凝土的强度应符合设计要求，根据需要进行加强处理。

-脱模要适时，不能过早，应等到混凝土完全硬化后再进行脱模。

-养护时间要充分，根据混凝土的性能和环境条件进行合理的养护。

3.混凝土表面粗糙混凝土表面粗糙是另一个常见的质量问题，它会影响到混凝土的美观度、使用寿命和功能。

防治措施：-在施工过程中，要注意混凝土的浇筑和振捣，确保其表面平整。

-使用合适的养护方法，避免混凝土表面过早失去水分，导致龟裂和起砂。

4.钢筋锈蚀钢筋锈蚀是混凝土工程中常见的质量问题，它会降低钢筋的强度和耐久性，导致结构的损坏。

防治措施：-提高混凝土的密实性，减少氧气和水分对钢筋的侵蚀。

-在施工过程中，要对钢筋进行防锈处理和合理的包覆层厚度。

5.有机酸侵蚀有机酸侵蚀是指混凝土中的有机酸溶液对混凝土结构物造成侵蚀破坏的现象。

防治措施：-选用抗酸性能较好的混凝土和耐酸性较高的外加剂。

-做好混凝土的养护工作，增加混凝土的密实度。

总结起来，混凝土工程质量通病的防治措施主要包括：准确配料、均匀拌合、充分保养；适时脱模、充分养护；合理浇筑、振捣和密实混凝土；防锈处理和包覆层厚度控制；选用抗酸性能较好的材料和充分养护。

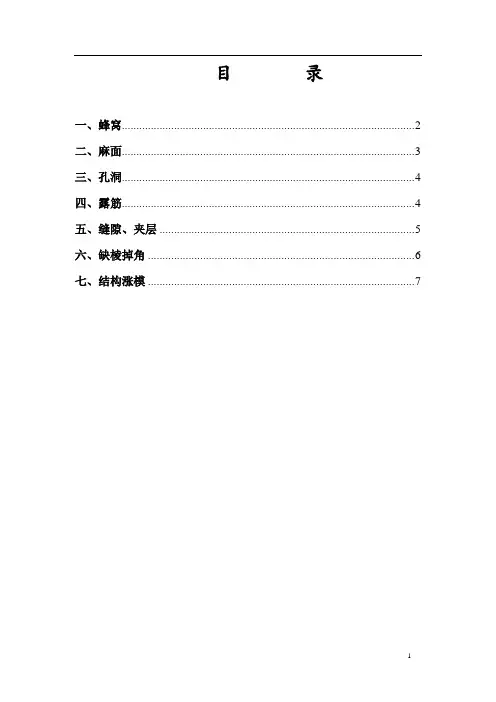

目录一、蜂窝 (2)二、麻面 (3)三、孔洞 (4)四、露筋 (4)五、缝隙、夹层 (5)六、缺棱掉角 (6)七、结构涨模 (7)在已施工完的楼层中，柱、梁模板拆除以后，砼出现了一些质量通病。

为了提高工程质量、完成项目质量目标，达到业主满意，现将这些质量通病的产生原因进行分析，并防治措施，要求项目各级人员按此措施进行控制与处理。

一、蜂窝其现象主要表现为：砼结构局部出现疏松、砂浆少、石子多、石子之间形成空隙类似蜂窝状的窟窿1、产生原因(1)砼在浇筑时下料不当或下料过高未设串筒使石子集中，造成石子砂浆离析。

（2）砼未分层下料，振捣不实，或漏振，或振捣时间不够。

（3）模板缝隙未堵严，水泥浆流失。

（4）钢筋较密，使用的石子粒径过大或坍落度过小。

（5）基础、柱、墙根部未稍加间歇就继续灌上层砼，超成水泥浆流失。

2、预防措施将砼拌合均匀，坍落度适合；混凝土工下料高度超过2m时设串筒或溜槽；浇灌分层下料，分层捣固，防止漏振；模板缝堵塞严密，浇灌中随时检查模板支撑情况防止漏浆；基础、柱、墙根部在下部浇完间歇1～1.5H，沉实后再浇上部砼，避免出现“烂脖子”。

3、事后处理方法小蜂窝：洗涮干净后，用1：2或1：2.5水泥砂浆抹实压平；较大蜂窝：凿去蜂窝处薄弱松散颗粒，洗刷干净后，支模用比原结构混凝土强度高一强度等级的膨胀细石砼仔细填塞捣实，较深蜂窝：如清除困难，可埋压浆管排气管、表面抹砂浆或浇灌砼封闭后，进行水泥压浆处理。

二、麻面其现象主要表现为：砼局部表面出现缺浆和许多小凹坑，麻点。

1、产生原因（1）模板表面粗糙或黏附水泥浆渣等杂物未清理干净，拆模时砼表面被破坏。

（2）模板未浇水湿润或湿润不够，构件表面砼的水分被吸去，使砼失水过多出现麻面。

（3）模板拼缝不严，局部漏浆。

（4）模板隔离剂涂刷不均，或局部漏刷或失效，砼表面与模板黏结造成麻面。

（5）砼振捣不实，气泡未排出，停在模板表面形成麻面。

2、预防措施模板表面清理干净，不得粘有干硬水泥砂浆等杂物；浇灌砼前，模板浇水充分湿润，模板缝隙用油毡纸、腻子等堵严，选用长效的模板隔离剂；涂刷均匀，不得漏刷，混凝土工分层均匀振捣密实，到排除气泡为止。

混凝土质量通病产生的原因及防治措施混凝土是建筑工程最常用的材料之一，其质量与整个建筑工程的质量密切相关。

但是在实际施工过程中，很容易出现混凝土质量不良的情况，这些质量问题通常被称为混凝土质量通病。

下面将介绍混凝土质量通病产生的原因及防治措施。

原因1.原材料质量不合格混凝土的主要原材料为水泥、石子和砂子。

如果原材料质量不合格，会导致混凝土质量出现问题。

例如，水泥的标号不对、含有过多的杂质或过多的水分，石子和砂子大颗粒、含有较多的粉末等等。

2.搅拌不均匀混凝土的搅拌至关重要。

如果搅拌不均匀，就会导致坍落度不稳定，强度不均等问题。

搅拌时间不够、设备不足、操作不规范、混凝土过于干硬等原因都会导致搅拌不均匀。

3.浇注不当混凝土浇注的方法、层数和时间都需要严格控制。

如果控制不当，会导致混凝土内部出现过多的气泡，从而影响混凝土强度和耐久性。

4.混凝土养护不当混凝土养护是混凝土混凝土的重要环节。

如果养护不当，会导致混凝土表面出现龟裂、空鼓、碳化等问题，从而影响混凝土耐久性。

防治措施1.严格控制原材料质量在混凝土施工前，要对原材料进行检测，确保原材料符合相应的标准。

应选用优质的水泥、石子和砂子，确保原材料的质量达标。

2.严格控制混合比例和搅拌时间为了确保混凝土的均匀性和强度，应该严格控制混合比例和搅拌时间，保证混合充分。

同时，要确保设备设施齐备、操作规范，控制搅拌的温度和时间。

3.控制浇注方法和时间浇注混凝土时，应该采用合适的浇注方法和时间，保证混凝土浇注的连续性和均匀性。

同时，要严格控制浇注的层数和时间，避免过早的脱模和后期破损。

4.合理控制混凝土养护时间和方法混凝土养护时间和方法也非常重要。

应合理控制混凝土的养护时间和方法，确保混凝土表面的湿度和温度稳定。

同时要注意混凝土表面的维护，避免出现龟裂、空鼓等问题。

结论以上是常见的混凝土质量通病产生的原因及防治措施。

对于建筑工程来说，混凝土质量是十分重要的，只有保证混凝土质量，才能保证整个建筑工程的安全和稳定。

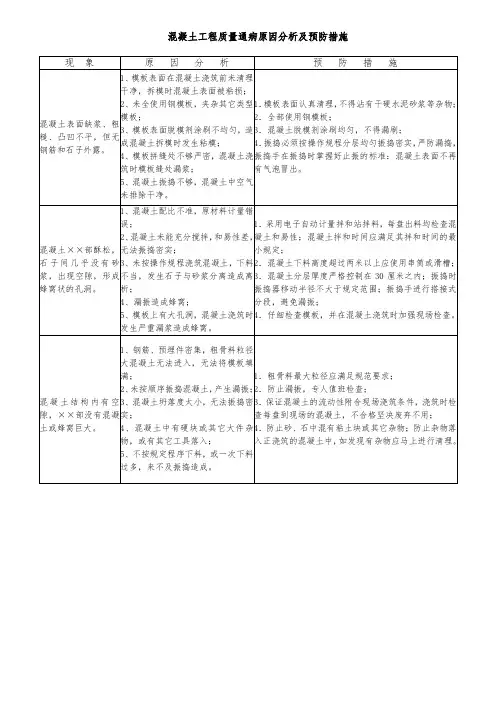

混凝土质量通病原因分析、预防措施、处理方法A、砼麻面现象：砼表面局部缺浆粗糙，或有许多小凹坑，但无钢筋和石子外露。

原因分析：1、模板表面粗糙或粘附水泥浆渣等杂物未清理干净拆模板时混凝土表面被粘坏。

2、模板未浇水湿润或湿润不够，构件表面混凝土的水分被吸去，使混凝土失水过多出现麻面。

3、模板拼缝不严密，局部漏浆。

4、模板隔离剂涂刷不匀，或局部漏刷或失效，混凝土表面与模板粘结造成麻面。

5、混凝土振捣不实，气泡末排出停在模式板表面形成麻点。

预防措施：模板面清理干净，不得粘有干硬水泥砂浆等杂物。

木模板灌注砼前，用清水充分湿润，清洗干净，不留积水，使模板缝隙拼接严密，如有缝隙，填严，防止漏浆。

钢模板涂模剂要涂刷均匀，不得漏刷。

砼必须按操作规程分层均匀振捣密实，严防漏捣，每层砼均匀振捣至气泡排除为止。

处理方法：表面作粉刷的可不处理，表面无粉刷的就在麻面局部浇水充分湿润后，用原混凝土配合比去石子砂浆，将麻面抹平压光。

B、蜂窝现象：砼局部酥松，砂浆少石子多，石子之间出现空隙，形成蜂窝状的孔洞。

原因分析：1、砼配合比不合理，石、水泥材料计量错误，或加水量不准，造成砂浆少石子多。

2、砼搅拌时间短，没有拌合均匀，砼和易性差，振捣不密实。

3、未按操作规程灌注砼，下料不当，使石子集中，振不出水泥浆，造成砼离析。

4、砼一次下料过多，没有分段、分层灌注，振捣不实或下料与振捣配合不好，未振捣又下料。

5、模板孔隙未堵好，或模板支设不牢固，振捣砼时模板移位，造成严重漏浆。

6、钢筋较密，使用碎石粒径过大或坍落度过小。

7、基础、柱子、墙根部位末稍加间歇就继续灌上层混凝土。

预防措施：砼配料时严格控制配合比，经常检查，保证材料计量准确。

采用电子自动计量。

砼拌合均匀，颜色一致，其延续搅拌最短时间符合规定。

砼自由倾落高度一般不得超过2m。

如超过，要采取串筒、溜槽等措施下料。

浇灌应分层下料，分层捣固，防止漏振，模板应堵塞严密，基础、柱子、墙根部应在下部浇完间隔1~1.5h沉实后再浇灌上部混凝土，避免出现“烂脖子”。

混凝土养护时的质量通病及防治养护的目的，是为硬化的混凝土，提供适宜的温度和湿度，要防止受到低温、干燥、激烈温度变化等的不良影响。

还应避免受到振动、冲击和施加荷载的损害。

干缩裂缝是混凝土常见的缺陷。

而保障混凝土在相对湿度大的环境中养护是克服干缩裂缝的重要方法。

养护方法分类如下：养护阶段发生的质量通病及防治如下：（一）干燥季节的养护失误1．现象：桥墩柱、桥台墙身、盖梁等不易养护部位不能保证混凝土硬化有充足的湿润环境，或暴露在外，或虽有覆盖，但保湿方法不当，混凝土表面时干时湿。

2．危害：由于混凝土没有相对潮湿的环境，混凝土强度易降低，并在混凝土表面易产生干缩裂缝。

3．原因分析：不重视混凝土养护，或用草帘子覆盖人工洒水往往造成时干时湿，没有严格的养护责任制，或者方法失当，既费工，效果又不好。

4．预防措施：（1）进行混凝土硬化条件知识的技术交底教育，提高做好养护工作的自觉性，强化养护质量责任制。

（2）在浇注后5～7d内，要采用行之有效的办法，保持混凝土表面连续潮湿。

为防止水分蒸发，可使用喷洒养护薄膜的方法（当大量使用水有困难时），有条件宜安装洒水器，连续往混凝土表面洒水（过氯乙烯树脂塑料养护剂：溶剂油87.5％，养护树脂10％，苯甲酸二T脂2.5％）。

（二）炎热季节养护失当1．现象和危害：炎热季节混凝土拌合物易早凝，硬化后水分易过分损失，造成表面起砂。

2．原因分析：（1）炎热季节，荫凉处气温达351C以上时，仍进行混凝土浇注而未采用任何降温措施。

（2）使用早强水泥等水化热较大的水泥，造成混凝土温度升高产生早凝。

（3）暴露面较大的部位及构件，刚浇注完的混凝土就摆放在日晒和高温下，使水大量蒸发，造成混凝土失水过多干燥。

3．预防措施：（1）炎热季节，选择温度较低时间浇注，使混凝土灌注温度低于32C，并多做坍落度试验，及时调整配合比。

（2）采用多种措施降低温度：如防止骨料或水等受阳光直射，采用加冰水降低集料温度；为减小构件截面的内外温差，可用草帘。

砼常见的质量通病和防治措施一混凝土蜂窝、麻面、孔洞1、产生原因：1模板表面粗糙并粘有干混凝土,浇灌混凝土前浇水湿润不够,或模板缝没有堵严,浇捣时,与模板接触部分的混凝土失水过多或滑浆,混凝土呈干硬状态,使混凝土表面形成许多小凹点;2混凝土搅拌时间短,加水量不准,混凝土和易性差,混凝土浇筑后有的地方砂浆少石子多,形成蜂窝;3混凝土浇灌没有分层浇灌,下料不当,造成混凝土离析,因而出现蜂窝麻面;4混凝土浇入后振捣质量差或漏振,造成蜂窝麻面;2、预防措施：1浇灌混凝土前认真检查模板的牢固性及缝隙是否堵好,模板应清洗干净并用清水湿润,不留积水,并使模板缝隙膨胀严密;2混凝土搅拌时间要适宜,一般应为1-2分钟;3混凝土浇筑高度超过2米时,要采取措施,如用串筒、溜管或振动溜管进行下料;4混凝土入模后,必须掌握振捣时间,一般每点振捣时间约20-30秒;合适的振捣时间可由下列现象来判断：混凝土不再显着下沉,不再出现气泡,混凝土表面出浆且呈水平状态,混凝土将模板边角部分填满充实;3、处理方法：麻面主要影响美观,应加以修补,即将麻面部分湿润后用水泥浆或水泥砂浆抹平;如果是小蜂窝,可先用水洗刷干净后,用1:2或2:5水泥砂浆修补,水泥标号、厂家应为同一浇筑时的水泥、厂家；如果是大蜂窝则先将松动石子剔掉,用水冲刷干净湿透,再用提高一级标号的细石混凝土捣实,加强养护;如果是孔洞,要经过有关人员研究,制定补强方案,方可处理;二露筋1、产生原因：1混凝土振捣时钢筋垫块移位,或垫块太少,钢筋紧贴模板,致使拆模后露筋;2钢筋混凝土构件断面小,钢筋过密,如遇大石子卡在钢筋上水泥浆不能充满钢筋周围,使钢筋密集处产生露筋;3混凝土振捣时,振捣棒撞击钢筋,将钢筋振散发生移位,因而造成露筋;2、预防措施：1钢筋混凝土施工时,注意垫足垫块,保证厚度,固定好;2钢筋混凝土结构钢筋较密集时,要选配适当石子,以免石子过大卡在钢筋处,普通混凝土难以浇灌时,可采用细石混凝土;3混凝土振捣时严禁振动钢筋,防止钢筋变形位移,在钢筋密集处,可采用带刀片的振捣棒进行振捣;3、处理方法：首先将外露钢筋上的混凝土渣子和铁锈清理干净,然后用水冲洗湿润,用1:2或1:水泥砂浆抹压平整；如露筋较深,应将薄弱混凝土全部凿掉,冲刷干净润湿,用提高一级标号的细石混凝土捣实,认真养护;三混凝土强度偏高或偏低1、产生原因：1混凝土原材料不符合要求,如水泥过期受潮结块、砂石含泥量太大、袋装水泥重量不足等,造成混凝土强度偏低;2混凝土配合比不正确,原材料计量不准确,如砂、石不过磅,加水不准,搅拌时间不够;3混凝土试块不按规定制作和养护,或试模变形,或管理不善、养护条件不符合要求等;2、预防措施：1混凝土原材料应试验合格,严格控制配合比,保证计量准确,外加剂要按规定掺加;2混凝土应搅拌均匀,按砂子+水泥+石子+水的顺序上料,外加剂溶液量最好均匀加入水中或从出料口处加入,不能倒在料斗内;搅拌时间应根据混凝土的坍落度和搅拌机容量合理确定;3搅拌第一盘混凝土时可适当少装一些石子或适当增加水泥和水;4健全检查和试验制度,按规定检查坍落度和制作混凝土试块,认真做好试验记录;四混凝土板表面不平整1、产生原因：1有时混凝土梁板同时浇灌,只采用插入式振捣器振捣,然后用平锹一拍了事,板厚控制不准,表面不平;2混凝土未达到一定强度就上人操作或运料,混凝土板表面出现凸凹不平的卸痕;3模板没有支承在坚固的地基上,垫板支承面不够,以致在浇灌混凝土或早期养护时发生下沉;2、预防措施：1混凝土板应采用平板式振捣器在其表面进行振捣,有效振动深度约20厘米,大面积混凝土应分段振捣,相邻两段之间应搭接振捣5厘米左右;2控制混凝土板浇灌厚度,除在模板四周弹墨线外,还可用钢筋或木料做成与板厚相同的标记,放在灌筑地点附近,随浇随移动,振捣方向宜与浇灌方向垂直,使板面平整,厚度一致;3混凝土浇灌完后12小时以内即应浇水养护如气温低于+5oC时不得浇水并设有专人负责;必须在混凝土强度达到㎜2以后,方可在已浇筑结构上走动; 4混凝土模板应有足够的稳定性、刚度和强度,支承结构必须安装在坚实的地基上,并有足够的支承面积,以保证浇灌混凝土时不发生下沉;五混凝土裂缝混凝土在施工过程中由于温度、湿度变化,混凝土徐变的影响,地基不均匀沉降,拆模过早,早期受振动等因素都有可能引起混凝土裂缝发生;1、预防措施：1加强混凝土早期养护,浇灌完的混凝土要及时养护,防止干缩,冬季施工期间要及时覆盖养护,防止冷缩裂缝产生; 2大体积现浇混凝土施工应合理设计浇筑方案,避免出现施工缝;4加强施工管理,混凝土施工时应结合实际条件,采取有效措施,确保混凝土的配合比、塌落度等符合规定的要求并严格控制外加剂的使用,同时应避免混凝土早期受到冲击;2、处理方法：当裂缝较细,数量不多时,可将裂缝用水冲洗后,用水泥浆抹补；如裂缝开裂较大较深时,应沿裂缝凿去薄弱部分,并用水冲洗干净,用1:水泥砂浆抹补;此外,加压灌入不同稠度的改性环氧树脂溶液补缝,效果也较好;六混凝土夹芯1、产生原因：浇灌大面积、大体积钢筋混凝土结构时,往往分层分段施工,在施工停歇期间常有木块、锯末等杂物,在冬季还有积雪、冰块积存在混凝土表面,这些杂物如不认真检查清理,再次浇灌混凝土时,就夹入混凝土内,在施工缝处造成杂物”夹芯”;2、预防措施：浇灌混凝土前要认真检查,将表面杂物清理干净,可在模板与沿施工缝处通条开口,以便清理；冬季施工时如有冻雪等,可用太阳灯等烤化后清理干净；如只有锯末等杂物,可采用鼓风机等吹,全部清理干净后,通条开口再封板,然后浇灌混凝土;七外形尺寸偏差;1、现象：表面不平整,整体歪斜,轴线位移;2、产生原因：1模板自身变形,有孔洞,拼装不平整;2模板体系的刚度、强度及稳定性不足,造成模板整体变形和位移;3混凝土下料方式不当,冲击力过大,造成跑模或模板变形;4振捣时振捣棒接触模板过度振捣;5放线误差过大,结构构件支模时因检查核对不细致造成的外形尺寸误差;3、预防措施：1模板使用前要经修整和补洞,拼装严密平整;2模板加固体系要经计算,保证刚度和强度；支撑体系也应经过计算设置,保证足够的整体稳定性;3下料高度不大于2米;随时观察模板情况,发现变形和位移要停止下料进行修整加固;4振捣时振捣棒避免接触模板;5浇筑混凝土前,对结构构件的轴线和几何尺寸进行反复认真的检查核对;4、处理方法：无抹面的外露混凝土表面不平整,可增加一层同配比的砂浆抹面；整体歪斜、轴线位移偏差不大时,在不影响正常使用的情况下,可不进行处理；整体歪斜、轴线位移偏差较大时,需经有关部门检查认定,并共同研究处理方案;八胀模的防治措施现浇混凝土胀模会造成构件尺寸增大,外形不干规整,严重时需进行剔凿,影响混凝土的外观质量;为有效防治施工时的胀模现象,需对施工胀模的原因进行分析;1、胀模原因分析施工中常见混凝土胀模的原因有以下几种：模板下口混凝土侧压力最大,采用大流动泵送混凝土时,一次浇筑过高、过快;阳角部位U形卡不到位及大模悬挑端过长;采用木板制作的门窗洞口、预留洞模板,其下脚支撑及定位困难;由于墙面残浆等原因,二次接槎部位模板不能保证与墙拼严;拼接处模板安装过松;随意取消对拉螺栓;采用跳模施工的墙,跳模落在钢筋上,不便打斜撑;柱采用定型钢模时,未使用阴角模,大角常连接不紧密,有空隙;浇筑梁无外脚手架时,周边梁外模安装质量难以控制,外模不顺直,支撑不牢；人为减少支撑数量,易使梁下沉；悬挑梁端部及后浇带处支撑数量不足,标高不准,跑模；跨中未按规定起拱时,易发生梁下沉现象;梁柱节点及楼板与剪力墙、柱交接处未制作定型节点模板、易胀模或模板吃进柱内;2、防治措施模板的设计措施上述问题应在结构计算的基础上综合施工等各方面因素后绘成模板施工图,并编制模板方案,以指导施工;模板的安装措施混凝土浇筑及模板养护措施九、混凝土楼面;温度裂缝;塑性裂缝;干缩裂缝;防治措施结合工程实践经验,分析了混凝土施工楼面裂缝形成的原因,提出了预防和控制的混凝土裂缝的措施,以确保混凝土的工程质量;长期以来,由于对混凝土裂缝问题认识上的偏差,或重视程度不高,混凝土开裂现象十分普遍,严重破坏了建筑物的外观质量,给业主的心理造成不安全感;其次,从承载力角度而言,由早期裂缝发展而成的贯穿裂缝和深层裂缝改变混凝土的受力条件,降低结构的承载能力,影响建筑物的质量和运行安全性;第三,从耐久性角度出发,混凝土结构体表面或内部发生的裂缝将对建筑物防水性、抗渗性、钢筋锈蚀性、化学侵蚀性等耐久性产生严重的危害,缩短建筑物的使用寿命;因此,施工中应尽可能采取有效的技术措施控制裂缝,使结构尽量不出现裂缝,或尽可能减少裂缝的数量和宽度,以确保工程质量;目前,泵送混凝土广泛应用在多高层建筑及大体积混凝土中,达到了提高施工工效,节约施工成本的良好效果;但是,工程实践表明,泵送混凝土属于大流态性的混凝土,具有坍落度大、水泥用量多、含砂率高等特点,因此,在施工中产生裂缝的概率较高;特别是住宅工程楼板的裂缝发生后,往往会引起的投诉、纠纷、以及索赔要求等;现结合大量施工实践中的经验和教训,以及裂缝的防治处理,介绍以施工为主、兼顾设计和材料原因分析楼面裂缝的综合性防治及具体措施;对混凝土楼面施工裂缝产生的原因及防治措施进行探讨;一、设计中的重点加强部位从住宅工程现浇楼板裂缝发生的部位分析,最常见、最普遍和数量最多的是房屋四周阳角处含平面形状突变的凹凸房屋阳角处的房间在离开阳角１米左右,即在楼板的分离式配筋的负弯矩筋以及角部放射筋未端或外侧发生４５度左右的楼地面斜角裂缝,此通病在现浇楼板的任何一种类型的建筑中都普遍存在;其原因主要是混凝土的收缩特性和温差双重作用所引起的,并且愈靠近屋面处的楼层裂缝往往愈大;从设计角度看,现行设计规范侧重于按强度考虑,未充分按温差和混凝土收缩特性等多种因素作综合考虑,配筋量因而达不到要求;而房屋的四周阳角由于受到纵、横二个方向剪力墙或刚度相对较大的楼面梁约束,限制了楼面板混凝土的自由变形,因此在温差和混凝土收缩变化时,板面在配筋薄弱处即在分离式配筋的负弯矩筋和放射筋的未端结束处首先开裂,产生４５度左右的斜角裂缝;虽然楼地面斜角裂缝对结构安全使用没有影响,但在有水源等特殊情况下会发生渗漏缺陷,容易引起住户投诉,是裂缝防治的重点;根据上面的原因分析,我公司在近几年的图纸会审中,十分注意建议业主和设计单位对四周的阳角处楼面板配筋进行加强,负筋不采用分离式切断,改为沿房间每个阳角仅限一个房间全长配置,并且适当加密;几年来的实践充分证明,凡采纳或按上述设计的房屋,基本上不再发生４５度斜角裂缝,已能较满意地解决好楼板裂缝中数量最多的主要矛盾,效果显着;二、裂缝形成的原因和防止措施一温度裂缝1、裂缝形成的原因混凝土是热的不良导体,传热很慢,混凝土浇筑后,在混凝上硬化初期,水泥的水化热使混凝土内部温度升高,一般每100Kg水泥可使混凝土温度升高10℃左右,加上混凝土的入模温度,在2～3d内,混凝土内部温度可达50～80℃,造成内外温差很大,形成温度梯度,而混凝土的线膨胀系数约为1010-6/℃即温度每升高或降低10℃,混凝土会产生%的线膨胀或收缩;经验表明,在无风天气,混凝土表面温度与环境气温之差大于25℃时,即出现肉眼可见的温差收缩裂缝;裂缝宽度一般在 mm左右;裂缝走向无规律性,有在构件表面较浅范围内的,有深入到构件内部较深的,深进和贯穿的温度裂缝对混凝土有很大的破坏性;2、防止措施1 在材料方面严格控制混凝土原材料,降低水泥水化热;选用中热和低热的水泥品种是控制混凝土温度升高的根本方法;选择合适的骨料级配,增强混凝土的和易性,有效地控制混凝土的温度升高,在施工条件允许的情况下,尽量选择粒径较大、级配良好的粗骨料;掺加适量的外加剂或掺和料,如木质素磺酸钙减水剂、粉煤灰等,优化混凝土配合比,改善混凝土的性能,从而降低水化热;2 在施工、设计方面a 控制混凝土的出机温度;对混凝土出机温度影响最大的是石子与砂的温度,采用预冷骨料、遮阳防晒、洒水降温;运输时,对运输车进行遮阳防晒和保温措施;b掌握好混凝土浇筑时间;合理部署施工,尽量避免在炎热天气浇筑大体积混凝土,控制混凝土的浇筑温度,减少结构的内外温差;c及时对混凝土进行保温、保湿养护;尽量减少混凝土的暴露面和暴露时间,避免夏季遭受暴晒,防止冬季经受寒潮冲击,延缓混凝土的降温速率;d改善边界约束和构造设计;当大体积混凝土结构尺寸过大时,为防止水化热的大量积聚,在进行结构设计时,可在适当位置设置后浇带,降低混凝土每次浇筑的蓄热量;其次在结构的孔洞周围,变截面处以及底板、顶板与墙的转角处,配制温度钢筋,改善应力集中,防止裂缝出现;同时为了消除边界约束而引起的温度引力,应在与边界约束的接触面设置滑动层,以消除嵌固,减少约束;二塑性裂缝1、裂缝形成的原因a塑性沉降裂缝在新拌混凝土中,骨料颗粒悬浮在一定稠度的胶结材浆体中,由于普通混凝土的浆体密度低于骨料,因而骨料在浆体中有下沉趋势;而浆体中水泥颗粒密度又大于粉煤灰并远大于水,从而使浆体中的粉煤灰与水向上漂移而产生沉降与离析、泌水现象;骨料下沉和水分上升会在水平钢筋底部和粗骨料底部积聚水分,干后形成空隙,还会使混凝土接近表面的部份由于粉煤灰组分多而降低强度;当下沉的固体颗粒遇到水平钢筋或受到侧面模板的摩擦阻力时,就会与周围的混凝土形成沉降差,在混凝土顶部表面形成塑性沉降裂缝;混凝土的坍落度越大,越易发生塑性沉降裂缝;b塑性收缩裂缝混凝土在初凝前由于水分蒸发、混凝土内部水分不断向表面迁移,形成混凝土在塑性阶段体积收缩;一般混凝土的塑性收缩约为1%,坍落度大的混凝土大流动性混凝土的塑性收缩量可达2%;当施工时温度高,相对湿度低时,混凝土内部水分向表面迁移供应不上蒸发量的情况下,混凝土表面失水干缩受下面混凝土的约束,表面会出现不规则的塑性收缩裂缝;此种塑性收缩裂缝在混凝土初凝前及时抹压或二次振捣可以愈合,如不及时处理并蓄水养护,可能发展为贯通性有害裂缝;近年广泛采用泵送混凝土施工,为便于泵送与浇筑,现场任意加水现象时有发生;加水不仅使水灰比变大,降低混凝土强度,且极易产生塑性收缩裂缝,工地对此严加控制;2、防止措施a要控制混凝土单位用水量在170 kg/ m3 以下,水灰比小于 ,在满足施工要求时,尽可能减少坍落度;b掺加适量质量良好的泵送剂及掺合料,可有效改善混凝土的性能和降低沉陷;c混凝土搅拌时间要适当,时间过短或过长都会造成拌合物均匀性变坏而增大沉陷;d混凝土浇筑时,下料不宜太快,防止堆积或振捣不充分;e混凝土应振捣密实,一次振捣时间为15～30 s ,在柱、梁、墙和板的变截面处宜分层浇筑、振捣,在混凝土浇筑1～ h后,混凝土尚未凝结之前,对混凝土进行两次复振,以排除混凝土因泌水在粗骨料水平钢筋下部产生的水分和空隙,改善混凝土和钢筋的握裹力,消除混凝土沉降裂缝;f在炎热的夏季和大风天气,为防止水分激烈蒸发形成内外硬化不均和异常收缩引起裂缝,应采取缓凝和覆盖;三水化收缩及干躁收缩裂缝1、裂缝形成的原因a水化收缩及自生干缩裂缝：水泥在水化反应过程中,水化产物的绝对体积同水化前的水泥与水的体积之和相比有所减少的现象称水化收缩;硅酸盐水泥的水化收缩量约为1%-2%;水化收缩在初凝前表现为浆体的宏观体积收缩,初凝后则在已形成的水泥石骨架内生成孔隙;在水泥继续水化过程中不断消耗水分导致毛细孔中自由水减少,湿度降低,在外部养护水供应不充分的情况下,混凝土内部产生自干燥现象,由自干燥作用导致毛细孔内产生负压,引起混凝土内自干燥收缩;由于常态混凝土的水胶比较高,混凝土内有较为充裕的水分,在养护较好的情况下毛细管中很少出现缺水干燥现象,因而很少发生自生干燥收缩;对于水胶比小于的混凝土,初凝后水化收缩与自生干缩率可达%%,据日本Tazawa的实验,水胶比的加硅粉混凝土,2d自生干缩即高达%;因此,对于水胶比低的混凝土,应在初凝时水泥石结构未到很密实的情况下及时饱水养护,否则极易产生混凝土自内而外的自生干缩裂缝;b干燥收缩裂缝：混凝土工程在硬化后,内部的游离水会由表及里逐渐蒸发失水,导致混凝土由表及里逐渐产生干燥收缩;在约束条件下,当收缩变形量导致的收缩应力大于混凝土的抗拉强度时,混凝土就会出现由表及里的干燥收缩裂缝;混凝土的干燥收缩是从施工阶段撤除养护开始的,早期的干燥收缩裂缝比较细微,往往不为人们所注意;随着时间推移,混凝土的蒸发量和干燥收缩量逐渐增大,裂缝也逐渐明显起来;一般混凝土90d干燥率为%%,流动性混凝土为%%,这是混凝土结构较普遍地发生裂缝的主要原因;干燥收缩裂缝在潮湿条件下可以逐渐缩减愈合,因此如果裂缝宽度不大于规定指标,对结构不致构成危害;2、防止措施1在材料方面a水泥:水泥应符合国家现行标准普通硅酸盐水泥GB175-1999 、矿渣硅酸盐水泥、火山灰硅酸盐水泥及粉煤灰硅酸盐水泥GB1344-1999;水泥颗粒越细,硬化时收缩越大,掺混合材料的硅酸盐水泥配置的混凝土比用普通水泥配置的混凝土干缩率大,按收缩值排序为:矿渣水泥> 普通硅酸盐水泥> 粉煤灰硅酸盐水泥,因此在满足混凝土配合比设计要求的前提下尽可能采用中、低热水泥,降低水泥用量;b粗骨料:粗骨料最大粒径应满足结构钢筋净间距和泵送管径要求,粒径增大可减少用水量、水泥用量,从而可以减少混凝土自身收缩;粗骨料必须是连续级配,其针片状颗粒含量不宜大于10 % ,以保证混凝土的可泵性;c细骨料:细骨料级配应合理,并优先选用中砂,控制云母、硫化物、有机质、粘土、淤泥等有害物质含量,降低混凝土收缩;d减水剂和掺合料:泵送混凝土中掺入减水剂,在水灰比不变的情况下,减少水泥用量,降低混凝土收缩;混凝土中掺入粉煤灰、矿渣粉、沸石粉等掺合料可以增加混凝土密实度,提高可泵性;2 在施工方面a采用二次抹压技术,即在混凝土初凝前在混凝土表面进行二次抹压,消除混凝土干缩、沉缩和塑性收缩发生的表面裂缝,增加混凝土的密实度,但是,二次抹压时间必须掌握恰当,过早抹压没有效果,过晚抹压混凝土已进入初凝状态,失去塑性,消除不了混凝土表面已出现的裂缝;b在混凝土浇筑完毕后及时覆盖塑料薄膜或湿草袋,对混凝土进行保湿养护,接缝处搭接盖严,避免混凝土水分蒸发,保持混凝土表面处在湿润状态下养护,混凝土终凝后继续浇水养护7 d;c混凝土经过二次抹压初凝后,轻微洒水润湿,混凝土终凝后每天分几次浇水养护,保持水浸润混凝土表面7 d;d为防止墙柱、梁等的侧模板过早拆卸,导致混凝土表面产生干燥收缩裂缝,应在表面刷养护液;四施工裂缝1、裂缝形成的原因a振捣工艺不当发生的裂缝：振捣不足部位混凝土构造比较疏松,拆模后易出现蜂窝、麻面,过振部位则粗骨料下沉,表面泌浆、泌水,中间砂浆富集,易由表及里发生塑性裂缝和干燥裂缝;有时工地为减少拆、装泵管次数,将混凝土拌合物集中卸下,用振捣器赶料,使大量浆体被赶走,粗骨留在原处,导致混凝土结构失匀,浆体多的部位易出现塑性收缩裂缝和干燥裂缝;b养护不足引起的裂缝：混凝土浇筑后如不及时养护,易产生塑性收缩裂缝和早期干燥裂缝,特别是水泥用量大的高强度等级混凝土和高温、干燥气候条件下浇筑的平板结构混凝土,如不及时养护,极易出现早期收缩裂缝;在烈日暴晒和大风天气,混凝土浇筑后如不及时覆盖养护,有时混凝土表面较快硬结,形成一层硬皮,硬皮上的裂缝已经抹压不动,而下部混凝土还未达到初凝;春寒大风时期也会出现类似现象;这种情况,只有通过二次振捣后,及时覆盖养护加以解决;养护不足不仅表现在养护时间达不到规范规定的天数,例如有的工地并不覆盖保湿养护,只是一天浇两三次水,混凝土同样处于养护不足状态; c预埋线管处的裂缝预埋线管,特别是多根线管的集散处是混凝土截面受到较多削弱,从而引起应力集中,容易导致裂缝发生的薄弱部位;当预埋线管的直径较小,并且房屋的开间宽度也较小,同时线管的敷设走向又不垂直于混凝土的收缩和受拉方向时,一般不会发生楼面裂缝;反之,当预埋线管的直径较大,开间宽度也较大,并且线管的敷设走向又垂直于混凝土的收缩和受拉力向时,就很容易发生楼面裂缝;d 施工荷载裂缝目前在主体结构的施工过程中,普遍存在着质量与工期之间的较大矛盾;一般主体结构的楼层施工速度平均为５-７天左右一层,最快时甚至不足5天一层;因此当楼层混凝土浇筑完毕后不足２４小时的养护时间,就忙着进行钢筋绑扎、材料吊运等施工活动,这就给大开间部位的房间雪上加霜;除了大开间的混凝土总收缩值较小开间要大的不利因素外,更容易在强度不足的情况下受材料吊卸冲击振动荷载的作用而引起不规则的受力裂缝;并。

混凝土质量通病整改措施（共4篇）混凝土质量通病整改措施（共4篇）第1篇：混凝土通病整改措施混凝土常见问题处理一、蜂窝（1）配合比计量不准，砂石级配不好；（2）搅拌不匀；（3）模板漏浆；（4）振捣不够或漏振；（5）一次浇捣混土太厚，分层不清，混凝土交接不清，振捣质量无法掌握；（6）自由倾落高度超过规定，混凝土离析、石子赶堆；（7）振捣器损坏，或监时断电造成漏振；（8）振捣时间不充分，气泡未排除。

防治措施为：严格控制配合比，严格计量，经常检查；混凝土搅拌要充分、均匀；下料高度超过2m要用串筒或溜槽；分层下料、分层捣固、防止漏振；堵严模板缝隙，浇筑中随时检查纠正漏浆情况；处理措施为：对小蜂窝，洗刷干净后1：2水泥砂浆抹平压实；较大蜂窝，凿去薄弱松散颗粒，洗净后支模，用高一强度等级的细石混凝土仔细填塞捣实；较深蜂窝可在其内部埋压浆管和排气管，表面抹砂浆或浇筑混凝土封闭后进行水泥压浆处理。

二、麻面（1）同"蜂窝"原因；（2）模板清理不净，或拆模过早，模板粘连；（3）脱模剂涂刷不匀或漏刷；（4）木模未浇水湿润，混凝土表面脱水，起粉；（5）浇注时间过长，模板上挂灰过多不及时清理，造成面层不密实；（6）振捣时间不充分，气泡未排除。

防治措施为：模板要清理干净，浇筑混凝土前木模板要充分湿润，钢模板要均匀涂刷隔离剂；堵严板缝，浇筑中随时处理好漏浆；振捣应充分密实；处理方法:表面做粉刷的可不处理，表面不做粉刷的，应在麻面部位充分湿润后用水泥砂浆抹平压光。

三、孔洞（1）同蜂窝原因；（2）钢筋太密，混凝土骨料太粗，不易下灰，不易振捣；（3）洞口、坑底模板无排气口，混凝土内有气囊。

防治措施为：在钢筋密集处采用高一强度等级的细石混凝土，认真分层捣固或配以人工插捣；有预留孔洞处应从其两侧同时下料，认真振捣；及时清除落人混凝土中的杂物；处理方法:凿除孔洞周围松散混凝土，用高压水冲洗干净，立模后用高一强度等级的细石混凝土仔细浇筑捣固。
