悬臂现浇箱梁挂篮法施工方法

新建铁路北京至石家庄客运专线DK141+000~DK156+600 悬臂现浇连续箱梁挂篮施工操作规程编制：复核：审批：悬臂现浇连续箱梁挂篮施工操作规程一、工程概况一分部管段里程DK141+000~DK156+600范围内，共有六处悬臂现浇箱梁，它们分别为：DK145+278.25跨黄花沟主跨64m、DK145+695.71跨保静公路主跨48m、DK146+223.83跨大清河主跨64m、DK147+598.01跨环堤河主跨64m、DK150+946.20跨高保公路主跨48m、DK154+609.09跨保仓高速公路主跨64m悬臂现浇连续箱梁。

根据现场地形、地貌及梁段和挂篮特点，从郑西调转的原西汉32标的两套菱形挂篮用于跨保静公路悬灌梁施工，然后周转至跨高保公路悬灌梁施工；从京沪项目调转的原武广项目的两套菱形挂篮用于跨环堤河悬灌梁施工。

这三处悬灌梁的0#块、1#段在支架上施工。

新加工的四套三角挂篮中，两套用于大清河的悬灌梁施工，然后周转至跨保沧高速公路悬灌梁施工；另外两套用于跨黄花沟悬灌梁施工。

二、挂篮的组成挂篮主要由滑道、主桁架、模板系统、行走系统、吊杆和锚固系统组成。

（1）、滑道：以钢枕作垫，上铺轨道组成（三角挂篮采用滑动块）（2）、主桁架：是挂篮的主要承重结构，应满足施工荷载的要求（3）、模板系统：包括底模、内模、外模，内外模间对拉杆钢筋加固；（4）、行走系统：主桁架在滑道（三角挂篮采用滑动块）上行走，底模和内外模同主桁架形成整体，由牵引系统行走，应采取措施减小主桁架与轨道间摩阻。

（5）、吊杆和锚固系统：吊杆可采用φ32高强精轧螺纹粗钢筋，吊杆位置偏差：纵向≤±20mm，横向≤±10mm三、挂篮制作安装挂篮加工好后，先在场地试拼，检验各部尺寸是否合理、准确、经检查合格后，再移至工地组装，在使用前，应作静载试验，以确定荷载~变形曲线，供施工监控确定立模标高时参考。

挂篮安装的顺序：滑道系统主桁架系统主桁架锚固系统安装底模系统安装外侧模内、外滑梁系统吊杆系统安装内模支架（1）、滑道安装要点先清理0号块和1号块梁面，测量放样，设置钢枕并垫平，使主桁底梁处于同一水平面上，待钢枕垫铺好后铺上滑道梁，抄平、检查、测量定位，用精轧螺纹钢锚固牢固（对于三角挂篮，需将滑动滑块支垫稳固）。

挂篮悬臂浇筑法施工技术图文详解一、挂篮的介绍大跨径的预应力混凝土连续梁广泛采用挂篮进行悬臂浇筑施工。

所谓挂篮施工，是指浇筑悬臂梁桥时，采用吊篮方法，就地分段悬臂作业。

它不需要架设支架和不使用大型吊机。

挂篮施工较其他方法，具有结构轻、拼制简单方便、无压重等优点。

（一）挂篮构造挂篮是一个能沿梁顶滑动或滚动的承重构架，锚固悬挂在已施工梁段上，在挂篮上可进行下一梁段的模板、钢筋、预应力管道的安设，混凝土灌注和预应力张拉，压浆等作业。

完成一个节段的循环后，挂篮即可前移并固定，进行下一节段的悬灌，如此循环直至悬臂灌注完成。

（二）挂篮施工的主要工作内容用挂篮悬臂施工的主要工作内容包括：在墩顶浇筑起步梁段(0#块)，在起步梁段上拼装悬灌挂篮并依次分段悬浇梁段；最后施工边跨及中跨合拢。

（三）挂篮分类一般桁架式挂篮可分为三角挂篮、菱形挂篮、弓弦式挂篮、平弦无平衡重式挂篮四种；（32+48+32）m连续梁选用三角挂篮，其优点在于结构简单、自重轻、受力明确、稳定性好、变形性小。

三角挂篮菱形挂篮弓弦式挂篮（四）三角挂篮的构造三角挂篮由①主桁架系统、②走行系统、③锚固系统、④吊挂系统、⑤工作平台系统、⑥模板系统六大部分组成。

①主桁架系统：主要由三角形主桁架及前上横梁组成，其杆件均为型钢焊接而成。

②走行系统：主要由导链、走行轨道、内模及外模走行梁、前滑座、后钩座等组成。

③锚固系统：分为主桁架的锚固和平台系统的锚固两部分，主桁架用φ32精扎螺纹钢筋锚固在箱梁上。

平台系统前端通过精轧螺纹吊杆和吊带锚固在前上横梁上。

④吊挂系统：主要由精轧螺纹吊杆、吊带、小型分配梁、调节千斤顶等组成。

用以支撑平台系统，将其荷载传递给主承重系统，并通过操作千斤顶调节吊杆螺帽，以调节平台标高。

⑤工作平台系统：主要由前下横梁、后下横梁、底模花架等组成。

⑥模板系统：由内模、侧模、底模组成。

二、挂篮施工技术主要工艺流程桩连续梁灌篮施工顺序图解（一）0 # 段的浇注0#段位于桥墩上方，灌注0#段相当于给挂篮提供一个安装场地。

悬臂浇筑法施工（挂篮施工）悬臂施工法是在桥墩两侧对称逐段就地浇筑混凝土,待混凝土达到一定强度后，张拉预应力筋，移动机具、模板继续施工。

预应力混凝土连续梁桥采用悬臂施工的方法需在施工中进行体系转换,即在悬臂施工时，结构的受力状态呈T形刚构，悬臂梁，待施工合拢后形成连续梁。

因此，在桥梁设计中在考虑施工过程的应力状态;要考虑由于体系转换及其他因素引起结构的次内力。

内时为使施工受力与运营状态结构的受力尽量吻合,通常用悬臂施工的连续梁桥选取变截面梁。

预应力混凝土连续梁桥在悬臂施工时，由于墩梁铰接而不能承受弯矩，因此，施工时要采取措施临时将墩、梁固结。

待悬臂施工至少一端合拢后恢复原结构状态,这是连续梁采用悬臂施工法的一个特点.悬臂施工法不需大量施工支架和临时设备,不影响桥下通航、通车,施工不受季节，河道水位的影响，并能大跨径桥上采用,因此得到广泛的使用。

悬臂浇筑的施工方法是大跨连续梁桥的主要施工方法。

1、0#梁段施工0＃梁段施工，首先通过预埋在主墩墩身里的特制点板,用“N"型万能杆件拼组桁架式扇形托架，四片主桁联结形式桁架式结构，其上铺设两层型钢垫梁.支架预压采用液压千斤顶施加集中力进行等效预压,以消除支架的非弹性变形，然后立模、浇筑0#。

0＃梁段外模采用大块钢模板，以确保梁体的外观质量。

2、挂篮悬臂施工0＃梁段施工完成后，在其上部拼装挂篮，悬臂对称逐段浇筑各标准段。

其工艺流程如下：挂篮是悬臂浇筑法施工的主要设备，它可没轨道走行,支承在已完成的梁段上,用以进行下一个梁段的施工。

（1）挂篮的结构形式：菱形挂篮由菱形桁架，悬吊系统、锚固系统、底模平面、内外模板及走行系统组成。

（2）主要特点①菱形挂篮外形美观，结构简单，杆件受力明确。

②作业面宽阔,便于钢筋及预应力管道安装，能加快施工速度,缩短梁段施工循环周期。

根据其它箱梁使用情况,梁段最短施工周期5。

2天,平均6—8天.③利用桁架前后支座,使桁架在轨道上走行，无需平衡重,操作方便，移动灵活、平衡，外模,底模随桁架一次到位.挂篮移动时间短，一般只需2-4小时即可就位。

挂篮施工方案一、挂篮施工(1#-10#块施工)挂蓝悬浇箱梁施工流程图为：二、挂篮结构设计：（1）挂篮形式确定：挂篮设计参数的选用在不同的情况下进行组合设计根据本工程的实际情况，弹性变形可控制在1cm，非弹性变形控制在2mm以内。

自重控制在65.5t以内，现挂蓝实际重量为64.1吨。

（2）挂篮系统构造的组成：主桁架系统→行走及锚固系统→悬吊系统→底平台系统→模板系统（3）挂篮拼装要求：模板在钢结构加工厂进行制作。

底篮焊接、拼装成为整体结构，吊耳应同时固定好，并焊牢前部栏杆。

外侧外模和内侧外模分别拼装成为整体结构，固定杆件及栏杆应焊接牢固。

内模系统除下倒角构件及拉杆固定件在现场安装外，其它部分构件应一次拼装成整体结构。

检测合格后运至施工现场进行结构拼装。

用吊车将挂篮构件吊至0＃节段上，进行组装。

三、挂篮拼装（1）主要流程如下：安装轨道（锚固在0#块上）→主桁架拼装→安装前滑座，后反扣轮→吊装桁架至轨道上并支撑好，同时拼装联结系→安装后锚固及前横梁→安装悬吊系统→安装底板平台→悬吊工作平台安装。

（2）主桁架结构拼装：主桁架是挂篮的主要承重部分，纵向左右侧各一道，每侧由6排单层加强型贝雷片联接系统组成，桁架长度12m，高度1.5m。

在箱梁0＃块顶板面测量放样，并用墨线弹出箱梁中心线、轨道中线和端头位置线，用经纬仪和垂线控制主桁架拼装位置及挂篮行走轴线位置，在轨道中线上铺设132×160×2200mm钢枕。

利用0＃块顶面作为工作平台，水平拼装贝雷片，用吊车把十二片贝雷架吊至钢枕上，对中安放。

（3）锚固系统安装：主桁架两侧尾部上面安放锚固梁，通过锚固梁用12根25精轧螺纹钢锚固，每根承受拉力30吨，锚固梁用20#工字钢对拼连接而成，长度为2.2m，并采用临时固定措施，安装主桁架之间的联结件，保证两桁架片稳定，并安装压轮器反扣直径20cm，用45#钢加工而成，每只挂篮4只压轮器、8只反扣轮，在浇筑砼时，后端利用12根25精轧螺纹钢锚固在已浇梁段上。

连续梁挂篮施工工艺本文以三角挂篮为例说明。

挂篮设计与施工梁体一般块段分成3.5m、3m,合拢段长2m,边跨现浇段长7.42m,最大悬臂浇筑段重量139.lt。

结合项目实际情况，现有设备及连续梁施工积累的经验，我项目部根据上述比选决定选用刚度大、承载力大、工作面开阔、走行装置简单的三角挂篮。

投入2套挂篮施工。

三维设计图挂篮性能技术参数主要技术参数：最长悬浇块段长度为3.5m,梁高2.593m〜5.20m,每只挂篮自重约43.9t。

选材采用便于购置和易于加工的普通型钢。

单侧挂篮设计承载力：290t单套（2X2片）挂篮总重:2×43.9t=87.8t挂篮质量与箱梁碎的质量比值：0.32施工及行走时的抗倾覆安全系数：＞2.5最大允许变形（含吊带变形）：20mm挂篮的主要构造挂篮由主桁系统、底篮系统、行走及锚固系统、模板及调整系统和附属结构（操作平台、爬梯、栏杆等）组成，结构示意图见下图。

图1挂篮结构示意图底篮由前下横梁、后下横梁、纵梁、底模组成。

前下横梁、后下横梁采用双拼145a型钢，纵梁采用128b型钢。

纵梁与前、后下横梁点焊固定；吊杆采用Φ32精轧螺纹钢，模板调整采用千斤顶调整；悬臂浇筑施工时，前端荷载由吊杆传递到前上横梁，后端荷载由吊杆作用在前一块段已浇混凝土上；内模设置2根内滑梁，外模每侧设置二根滑梁,滑梁采用2[32b槽钢。

主构架系统主构架系统是整个挂篮中主要的受力部分，由联结杆件将各承重桁架联结成整体；承重桁架由主桁立杆、前斜拉杆、后斜拉杆、主桁纵梁和各节点组成，采用销轴连接成整体，便于拆装和运输。

本工程三角挂篮设计主桁立杆采用双拼140b工字钢组成、主桁拉杆采用双拼［36槽钢组成、主桁纵梁采用双拼156b工字钢组成。

在施工承载状态下，挂篮主桁架前支点设置位置须在梁体腹板上方，前支点中心距离梁段距离须小于500mm。

行走及后锚系统挂篮行走采用双轨自镂形式。

每梅主桁下两根轨道，两组反扣轮,轨道用压梁、竖向预埋钢筋锚固，主桁前端支座采用滑船形式,与主桁立柱较接,行走轨道采用钢板焊接H型钢，轨道整根布置,轨道前移采用挂篮顶起后拖动。

挂篮悬臂浇筑连续梁施工工法1 工法概述本工法所述为三向预应力变截面连续混凝土箱梁。

施工中在墩顶设临时支座使墩、梁固结，承台上对称设置两组钢管混凝土柱临时支撑梁体，采用支架现浇0#块、挂篮平衡悬臂浇筑其余块件，最后在跨中合拢。

挂篮悬臂浇筑法适用于不受净空限制的高墩、大跨径的连续梁，连续刚构桥施工。

2 一般要求2.1 技术管理2.1.1施工前完成设计图纸会审和设计技术交底，施工方案和专项技术措施的审核、审批。

2.1.2对所用参与施工的人员进行技术培训和交底。

2.1.3 每分项工程施工前，必须经过工前检查，并签发检查合格证，由现场技术人员和安全员进行检查，并由施工负责人进行签认。

2.1.4 现场检查、测量的数据等检测应在专用记录本上及时做好记录并签字，数据信息要真实、完整、准确、清晰。

2.1.5 施工过程中及时进行阶段性技术分析总结。

2.1.6 施工现场必须严格遵守业主和监理的现场管理要求。

2.2 作业人员2.2.1 所有作业人员必须经过岗前技术培训，从事电工、高空作业、机械操作等特殊作业的施工人员必须持证上岗。

2.2.2 作业人员应着装整齐、佩戴安全帽进入施工现场，高空作业人员必须佩戴安全带。

2.2.3 作业人员身体健康，无妨碍施工的病症，严禁酒后作业。

2.2.4作业人员必须遵守劳动纪律，服从统一指挥，相互协调，严禁违章指挥、违章作业。

2.4.5 所有作业人员必须参加班前技术和安全交底，明确个人任务和职责，掌握操作要求，熟悉安全措施等。

2.3 设备材料2.3.1 施工机械应性能良好，定期进行保养和检查，确保正常使用。

2.3.2主要施工机具设备和安全用具要由专人管理，定期进行性能检查、试验并标识，严禁超期使用。

2.3.3主要施工机具应定机定人，严格执行交接班制度。

接班时，必须对机具检查一次，并做好记录。

2.3.4进场材料要有质量保证书，并按规定进行抽检试验。

材料和施工机具应按规定分类存放，标识清楚，防止损伤、污染。

桥梁悬臂浇筑挂篮施工怎么做？看这里就知道了。

挂篮施工其实就是指，我们在浇筑大跨径的悬臂桥梁的时候采用吊篮的方法，就地分段悬臂作业。

今天小编会以两座连续钢构桥为例，来和大家一起分享一下桥梁的悬浇挂篮的施工工艺。

(文章中小编会插入几张其他桥的结构作为例子，方便大家了解)一、施工准备编制专项《预应力钢筋砼连续刚构箱梁的挂蓝悬臂施工方案》报监理工程师审批。

二、连续钢构箱梁的结构形式1.新地大桥上部结构为单箱单室变高变截面箱形梁，箱梁根部梁高5.5m，跨中及边跨直线段梁高2.2m，梁底曲线按二次抛物线变化。

箱梁顶宽12.25m，箱梁底板宽7m，两侧翼缘悬臂长2.625m，梁体设三向预应力。

2.沟壁溪大桥上部结构为单箱单室变高变截面箱形梁，箱梁根部梁高8m，跨中及边跨直线段梁高3m，梁底曲线按二次抛物线变化。

箱梁顶宽12.25m，箱梁底板宽7m，两侧翼缘悬臂长2.625m，梁体设三向预应力。

3.主梁箱梁分为标准节段、边跨现浇段、合拢段，0＃块。

主梁0#节段和1#节段采用整体浇筑，主要采用墩顶托架施工，分两次灌注，（新地桥第一次浇至3m高处；构壁溪桥第一次浇至5m高处）标准节段采用轻型挂篮施工，一次灌注，边跨现浇段采用支架施工，合拢段采用吊架施工。

施工顺序为：0#、1#节段施工→拼装悬浇挂篮→采用挂篮对称浇筑标准节段→边跨现浇段浇筑→边跨合拢→中跨合拢。

三、挂篮的选择和设计根据总体进度安排，计划安排8套挂篮进行平行施工。

挂篮选用轻型结构的棱形挂篮。

其构造由承重系统、提吊系统、走行系统、模板及张拉操作平台组成。

△挂篮设计计算△挂篮设计图四、O#梁块施工0#块和1#块采用墩顶预埋托架施工，分两次灌注。

施工工艺流程为：托架拼装→荷载试验→立底模→安装钢筋及预应力筋→立腹板内外侧模→安装钢筋及预应力筋→安装顶板托架及模板→绑扎钢筋、安装预应力管道→检查签证→浇筑混凝土→养护。

0#、1#梁段托架与模板的安装①.托架安装顺序0#、1#梁段托架分三个体系，即中箱底模支架、边箱底模支架、翼缘板支架及内支撑架。

第六章持续梁悬臂浇筑施工作业指导书1.合用范围本作业指导书合用于挂篮悬臂浇筑持续梁施工。

2.作业准备2.1内业准备（1）动工前组织技术人员认真学习实行性施工组织设计, 阅读、审核施工图纸, 澄清有关技术问题, 熟悉规范和技术原则。

（2）编制支架和挂篮压重方案, 编制挂篮施工过程中梁体线形监控方案。

（3）编制施工安全方案, 对跨线施工要制定专题旳安全防护措施。

（4）熟悉、审核设计图纸, 理解梁体旳构造特点, 查阅梁体预埋件, 并制定多种预埋件旳定位措施, 贯彻各项材料逐项到位。

（5）对施工人员进行技术交底, 对参与施工人员进行上岗前技术培训, 考核合格后持证上岗。

2.2 外业准备（1）及时组织测量人员对垫石标高、墩跨进行测量复核。

（2）组织技术人员熟悉支架及挂蓝设计图纸, 理解设计意图, 掌握挂篮旳工作流程和工作要点, 组织各部门对支架及挂篮加工质量验收。

（3）组织有关人员对施工支架、挂篮旳加工进行质量验收。

3.技术规定（1）持续梁0#块及边跨直线采用支架施工, 悬臂节段采用挂篮施工。

支架及挂篮施工完毕后, 应根据制定旳方案进行荷载试验, 消除支架和挂篮旳非弹性变形, 计算挂篮旳弹性变形, 为预拱度旳设置提供根据。

（2）安装活动支座时, 应根据支座实际安装温度与设计温度之差及梁体混凝土旳收缩、徐变伸缩量计算预留错动量。

支座预留量旳大小由线性监控单位计算、提供, 现场应严格根据监控单位提供旳数据来设置。

线形监控对各项数据进行测量, 与设计值进行比较, 便于将差值在下一阶段进行调整。

（3）施工过程中严格按照设计及挂篮施工规定埋设多种预埋件, 预埋件必须采用可靠措施定位, 保证定位精确。

（4）梁体张拉时旳强度、龄期规定及张拉顺心必须满足设计规定。

4.施工程序与工艺流程桥墩施工完毕后, 拼装墩旁支架施工0#块, 0#块施工完毕后, 拼装并验收挂篮, 施工1#块及对称完毕后续节段施工。

挂篮悬臂浇筑施工结束前20天左右, 完毕边跨直线段施工；合拢时, 合拢次序按设计图纸。

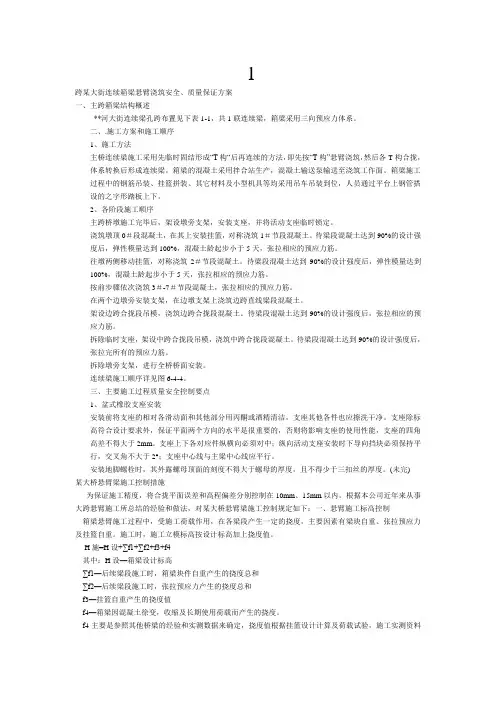

1跨某大街连续箱梁悬臂浇筑安全、质量保证方案一、主跨箱梁结构概述**河大街连续梁孔跨布置见下表1-1，共1联连续梁，箱梁采用三向预应力体系。

二、.施工方案和施工顺序1、施工方法主桥连续梁施工采用先临时固结形成“T构“后再连续的方法，即先按“T构”悬臂浇筑，然后各T构合拢，体系转换后形成连续梁。

箱梁的混凝土采用拌合站生产，混凝土输送泵输送至浇筑工作面。

箱梁施工过程中的钢筋吊装、挂篮拼装、其它材料及小型机具等均采用吊车吊装到位，人员通过平台上钢管搭设的之字形踏板上下。

2、各阶段施工顺序主跨桥墩施工完毕后，架设墩旁支架，安装支座，并将活动支座临时锁定。

浇筑墩顶0＃段混凝土，在其上安装挂篮，对称浇筑1＃节段混凝土。

待梁段混凝土达到90%的设计强度后，弹性模量达到100%，混凝土龄起步小于5天，张拉相应的预应力筋。

往墩两侧移动挂篮，对称浇筑2＃节段混凝土。

待梁段混凝土达到90%的设计强度后，弹性模量达到100%，混凝土龄起步小于5天，张拉相应的预应力筋。

按前步骤依次浇筑3＃-7＃节段混凝土，张拉相应的预应力筋。

在两个边墩旁安装支架，在边墩支架上浇筑边跨直线梁段混凝土。

架设边跨合拢段吊模，浇筑边跨合拢段混凝土。

待梁段混凝土达到90%的设计强度后，张拉相应的预应力筋。

拆除临时支座，架设中跨合拢段吊模，浇筑中跨合拢段混凝土。

待梁段混凝土达到90%的设计强度后，张拉完所有的预应力筋。

拆除墩旁支架，进行全桥桥面安装。

连续梁施工顺序详见图6-4-4。

三、主要施工过程质量安全控制要点1、盆式橡胶支座安装安装前将支座的相对各滑动面和其他部分用丙酮或酒精清洁，支座其他各件也应擦洗干净。

支座除标高符合设计要求外，保证平面两个方向的水平是很重要的，否则将影响支座的使用性能，支座的四角高差不得大于2mm。

支座上下各对应件纵横向必须对中；纵向活动支座安装时下导向挡块必须保持平行，交叉角不大于2°；支座中心线与主梁中心线应平行。

第1节预应力混凝土连续刚构悬臂挂篮法施工一、墩顶0#段的施工墩顶0#段是大跨度刚构梁施工中的第一作业段，也是梁部施工中最为繁琐的部分，为保证施工进度和质量，结合下部墩身为双壁空心墩的具体特点，设计采用预应力空中支架完成施工任务。

墩身施工时，在相应部位埋设支架预埋件，并在预埋件处增设墩身内部横系梁。

支架通过横系梁处预留的孔道用精轧螺纹钢张拉预应力后连接起来，支立完成后，在支架顶面铺设分配梁，并加铺楔块后放置底模并进行等效加载。

内模采用钢木组合结构拼装而成，外模利用菱形挂篮的大块钢模板，利用支架作为支撑平台，内外模之间用拉杆对拉，绑扎底钢筋，安装竖向预应力钢筋，混凝土浇注，达到设计强度后张拉压浆。

二、悬臂挂篮法节段施工（1）挂篮的结构及特点菱形挂篮主要由吊架系统、锚固行走系统、前后吊系统、模板系统等几部分组成。

最主要特点是结构简单，受力明确，适应梁高变化范围大；取消了平衡重，利用梁体本身竖向预应力筋锚固滑道，挂篮沿轨道行走；材料均为普通型钢，加工制作简单；可用于合拢段的施工，挂篮利用系数高。

（2）悬臂灌注节段施工①挂篮的预压和拼装在挂篮拼装前对单个菱形架利用千斤顶逐个预压，以消除其非弹性变形，测出弹性变形值，为立模提供可靠依据。

当墩顶0#段混凝土浇注完成并张拉压浆后，即可开始拼装加工好的挂篮，挂篮通过缆索吊机进行拼装。

顺序为：走行装置→主构架→锚固系→前后吊系→模板系。

同时拼装挂篮时还应注意以下几点：应在主梁混凝土顶面，特别是前支脚位置，修整已浇注的混凝土表面，使之平整；拼装时要自下而上对称进行，因为主桁架前悬臂较大，容易造成倾覆，故一定要用锚固系将后锚点锚固好。

②悬臂节段的施工调整底模板：底模板采用整体钢模板，面板用δ=6mm钢板制作，肋板采用槽钢，安装完毕后，利用经纬仪及水准仪调整底模板中线与标高。

外模合拢：外模采用桁架式整体钢模板，面板用δ=6mm钢板，骨架桁架用槽钢制作。

外模悬挂于菱形挂篮中、前横梁上，通过吊杆和倒链实现合拢就位。

桥梁工程悬臂现浇箱梁挂篮法施工技术提纲：一、悬臂现浇箱梁挂篮法施工技术的概述二、悬浮架的构造及其相关参数三、挂篮的选用及其施工细节四、悬臂现浇箱梁施工中需注意的问题五、施工实践案例分析一、悬臂现浇箱梁挂篮法施工技术的概述悬臂现浇箱梁挂篮法施工技术是一种常见的桥梁工程施工方法。

它的特点是，通过使用挂篮技术，将浇筑箱梁的操作面向下转移至桥梁主体的结构下部，避免了悬臂浇筑操作带来的安全风险，提高了施工效率。

悬臂现浇箱梁挂篮法施工技术主要分为两个阶段：第一阶段是悬浮架的安装与调试，包括悬挂机的选用，杆件的组装，吊篮和挂篮的调试等；第二阶段是挂篮法箱梁的现浇施工，包括模板制作，混凝土浇注，钢筋绑扎等。

二、悬浮架的构造及其相关参数悬浮架主要包括钢管杆件、悬挂机、吊篮、挂篮以及相关配件等。

钢管杆件是悬浮架中主要的支撑部分，具有安全牢固、轻便易搭建等特点。

悬挂机主要用于作业的牵引力，而吊篮用于提供给操作人员一个稳定的作业平台。

挂篮则是挂在悬浮架上的装载混凝土的容器。

在悬挂机的选用中，最大吊载量是需要根据箱梁的重量、吊篮、挂篮的重量以及初浇混凝土的重量计算得出。

选择悬挂机时应注意其吊载量和工作半径，以确保其能够满足施工的需求。

吊篮则可以根据工程需要选择，但其安全性是必须要考虑的主要因素。

三、挂篮的选用及其施工细节挂篮在悬臂现浇箱梁的施工中起到了重要的作用，其选用与设计关系到施工质量与安全。

挂篮的设计应遵循以下原则：首先，挂篮应具有足够的强度和刚度，以满足混凝土浇筑时的重力和水平荷载；其次，挂篮应设置合理的托灰杆位，便于施工人员进行操作。

在挂篮的安装过程中，需要注意以下几点：首先，挂篮的安装应按规定的顺序进行，不得忽略任何细节，以确保安全；其次，挂篮的吨位应超过箱梁重量，以确保施工的安全性；第三，挂篮所有部位的连接与牢固一定，以确保施工的精度；最后，挂篮在安装后，应进行调整，以确保其水平度和高度的一致性。

四、悬臂现浇箱梁施工中需注意的问题在悬臂现浇箱梁挂篮法的施工中，需要注意以下问题：首先，需要做好风向和风力的监测，避免大风造成的安全隐患；其次，需要对人员进行安全培训，提高其意识，保证施工安全；第三，需要做好环境保护工作，避免施工对周围环境造成污染；最后，需要加强与监理单位的沟通，及时解决施工中的疑问。

悬臂浇筑挂篮施工工艺标准FHEC-QH-32-20071适用范围悬臂浇筑法（简称悬浇）适用于大跨径的预应力混凝土臂梁桥、连续梁桥、T型刚构桥、连续刚构桥等结构。

悬浇施工方法特别适用于宽深河流和山谷、施工期水位变化频繁不宜水上作业的河流，以及通航频繁且施工时需留有较大净空的河流、湖泊、海域上桥梁的施工。

预应力混凝土连续梁桥、连续刚构桥采用悬浇施工的方法，需在施工中进行体系的转换。

预应力混凝土连续梁桥墩梁是铰接（设置支座），不能承受弯矩，在悬浇时需采取措施，临时将板梁和桥墩固结，待悬浇施工到至少一端合龙后恢复原状；T型刚构、连续刚构墩梁固结的，采用悬浇施工时，结构本身已具有一定的抗弯能力，可根据设计和施工要求，在墩旁架设临时托架等方法进行施工。

2主要应用标准和规范2.0.1中华人民共和国行业标准《公路桥涵施工技术规范》（JTJ 041-2000）。

2.0.2中华人民共和国行业标准《公路工程质量检验评定标准》（土建工程）（）。

2.0.3中华人民共和国行业标准《公路工程施工安全技术规程》（JTJ 076-95）。

2.0.4中华人民共和国行业标准《公路工程水泥及水泥混凝土试验规程》（JTGE30-2005）。

3施工准备3.1技术准备3.1.1熟悉和分析施工图纸、施工现场的施工环境、气候资料，编制悬浇施工的单项施工组织设计，向班组进行书面的一级技术交底和安全交底。

3.1.2选择合适的墩顶梁段及附近梁段的施工方法，可采用托架或膺架为支架，就地浇筑混凝土。

托架或膺架要经过设计，计算弹性及非弹性变形。

连续梁结构的梁墩临时固结、解除也应进行施工设计计算。

3.1.3选择合格的挂篮形式。

挂篮要经过设计计算，挂篮质量与梁段混凝土的质量比值控制在0.3～0.5之间，特殊情况下也不应超过0.7。

主要设计参数：（1）挂篮总重量控制在设计限重之内；（2）允许最大变形（包括吊带变形的总和）：20mm；（3）施工、行走时的抗覆安全系数：2；（4）自锚固定系统的安全系数：2；（5）上水平限位系统安全系数：2；（6）斜位水平限位系统安全系数：2。

目录一、挂篮悬臂浇筑施工方案和施工方法 .............. 错误!未定义书签。

（一）、总体施工方案 (1)（二）、详细施工方案、施工工艺方法 (4)2.1.墩顶O号梁段施工方 (4)2.1.1.O号块梁段施工工艺流程图, 见图8所示。

(6)2.1.2、永久支座安装与临时支墩安装、锁固及拆除 (8)2.1.3. O#块支架 (10)2.1.4、O号梁段模板 (11)2.1.5. 钢筋、预应力束孔道安装 (11)2.1.6、混凝土浇筑 (12)2.1.7、预应力钢筋安装、施加预应力（张拉作业） (13)2.1.8、孔道压（注）浆 (14)2.2.边跨非对称梁段（支架浇筑梁段）........................... (15)2.2..、施工模板支撑架 (16)2.2.2.模板、钢筋、混凝土 (17)2.3.挂篮悬臂浇筑梁段 (18)2.3.1.挂篮悬臂浇筑段施工工艺 (19)2.3.2.挂篮施工 (21)2.3.3.悬臂浇筑节段芯模板 (23)2.3.4.钢筋加工、安装与预应力钢筋孔道布设、安装 (24)2.3.5.混凝土浇筑 (25)2.3.6.施加预应力、孔道压（注）浆 (27)2.4.合拢及体系转换 (28)三、公路工程与铁路工程悬浇梁的规范规定差异 (29)一、挂篮悬臂浇筑施工方案和施工方法（一）、总体施工方案挂篮悬臂浇筑施工工法, 分为墩顶支架浇筑“O”号块梁段、跨中挂篮悬臂浇筑梁段、合拢梁段和边跨支架现浇梁段等四部分。

如图5所示。

墩顶“O”号梁段浇筑完成后, 再在“O”号梁段上组装挂篮。

“O”号梁段主要是为挂篮组装提供拼装工作平台和悬浇出发场地。

每个“O”号梁段长度一般为12～14m, 个别桥跨度较小的“O”号梁段设计长度较小, 只能满足连体挂篮安装条件。

辅助说明: 在高墩上进行连体挂篮安拆安全风险较大, 不是最佳施工方案！若是遇到此类工程, 应通过1号梁段支架现浇法加以避开！O号梁段和边跨现浇梁段均采用支架现浇法成型。

七、悬灌法现浇连续箱梁1支座安装及临时锚固1.1永久支座安装支座安装时，用打磨机打磨垫石表面精确找平，准确定出地脚螺栓位臵，并检查其孔径大小与深度，用环氧树脂砂浆把地脚螺栓锚固。

然后吊装支座，准确对准设计位臵，拧紧螺栓锁定。

安装时，根据施工进度安排并参照当地气象资料，推测0#梁段施工与合拢段施工时气温差值，计算由此产生的连续梁伸缩量和支座位移量，确定0#段底部永久性支座安装时预留的偏移量。

墩顶范围内箱梁底模采用砂模。

在支座周围墩顶面铺设10m厚的中粗砂，外围同样厚度的方木，方木下垫木楔块，以利拆除。

在砂表面铺设一层胶合板，然后在其上浇注素砼，表面铺设一层油毡隔离层。

1.2临时支墩及临时锚固0＃段下墩身窄，墩顶无法设臵临时支座，故在墩身两侧设臵临时支墩。

墩身每侧设临时支墩2个，座在承台上，底部通过预埋钢筋与承台连接。

临时支墩采用钢筋砼结构，其在体系转换前要承受梁体自重、施工荷载，抵抗不平衡弯矩，施工前根据上述要求，计算确定支墩的结构及配筋。

支墩顶部与梁体的接合部浇注4cm厚的硫磺砂浆，内埋电阻丝。

拆除时接通电源，熔化硫磺砂浆完成体系转换。

梁体临时锚固通过临时支墩内的精轧螺纹钢，下部锚固在承台内，上部穿过0#段锚固于0#段顶部，0#段浇筑完成后进行竖向预应力张拉，将梁体临时锚固，以增加其抗震、抗滑能力，并承受悬浇梁段施工不平衡带来的偏心拉力。

2 0#段施工当墩身不高，连续箱梁0#段采用落地钢管支架结合临时支墩支撑施工。

2.1钢管支架支架立柱采用φ325螺旋焊接钢管和4个临时支墩组成，顺桥向4排，横桥向5排，落于承台上。

支柱下部法兰与基础预埋锚栓连接，上部用砂箱调整标高及落模。

支柱相互间用槽钢连接，I45工字钢作纵梁，I32工字钢作横梁。

支架完成后，采用千斤顶预压系统加荷进行预压，以消除支架的非弹性变形，量测记录支架的弹性变形，以确定立模标高。

2.2 模板施工0#梁段底模采用大块组合钢模，外模采用桁架式整体钢模，内侧模板采用钢木组合结构，均为挂篮模板。

挂篮悬臂法施工浇筑连续梁施工悬臂施工法是节段施工法中发展较早、应用较广的一种施工方法，施工时从桥墩开始，两侧对称进行现浇梁段或将预制节段对称进行拼装，前者称悬臂浇筑施工，后者为悬臂拼装施工。

节段法施工的主要特点是：梁体分节段施工，桥梁经若干施工过程后，形成设计的结构体系，在施工过程中往往存在结构体系转换问题，如预应力混凝土连续梁是由简支梁、悬臂梁或少跨连续梁经过体系转换而形成最终的多跨连续梁。

悬臂施工法可不用或少用落地支架，无须大型起重及运输机具，施工不影响通航或桥下交通。

从受力方面，悬臂施工宜在成桥运营阶段的受力与施工阶段的受力状态比较接近的桥梁中选用，如连续刚构桥、变截面连续梁和斜拉桥等。

对于非墩梁固结的预应力混凝土梁桥，采用悬臂施工时应采取措施，使墩梁临时固结，待合拢后再恢复到原结构状态，因而在施工过程中有结构体系转换问题。

一、 挂篮悬臂浇筑挂篮悬臂施工法以移动式挂篮作为主要的施工设备，其锚固悬挂在已施工的前端梁段上，从墩顶开始，对称向两侧逐段浇筑混凝土，待混凝土达到要求的强度后，张拉预应力筋，再向前移动挂篮，进行下一节段的施工，利用已浇梁段将梁体自重和施工荷载传递到桥墩、基础。

悬臂浇筑预应力混凝土连续梁（刚构）适用于高墩、大跨箱梁施工，梁体施工流程如下：施工准备→灌注0号段→拼装挂篮→灌注1号（2号）段→挂篮前移、调整、锚固→灌注下一梁段→按顺序完成悬臂灌注→挂篮拆除→合龙。

（一）挂篮的类型及其特点挂篮按构造形式可分为桁架式（包括平弦无平衡重式、菱形、弓弦式等）、斜拉式（包括三角斜拉式和预应力斜拉式）、型钢式及混合式四种，几种主要挂篮的结构如图6.2.1所示。

(a)平行桁架式挂篮 (b)平弦无平衡重挂篮(c)三角形组合梁式挂篮 (d)弓弦式挂篮(e)滑动斜拉式挂篮 (f)菱形桁架式挂篮图6.2.1 几种主要挂篮的结构挂篮通常由以下几个部分组成：承重结构、悬吊结构、锚固装置、走行系统和工作平台。
