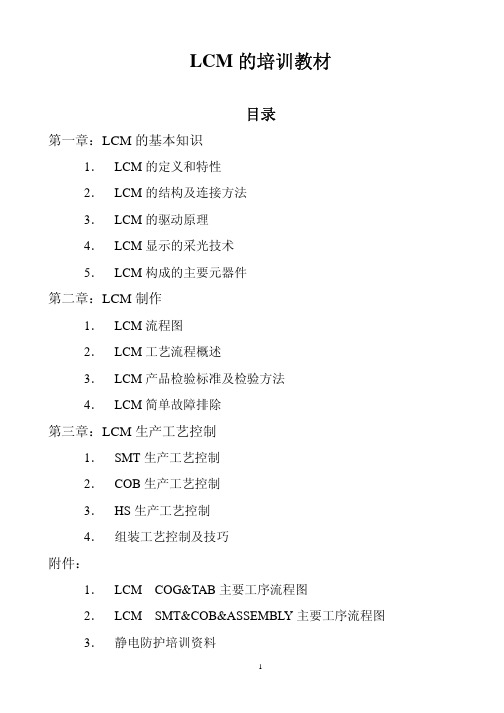

LCM的培训教材目录第一章：LCM的基本知识1．LCM的定义和特性2．LCM的结构及连接方法3．LCM的驱动原理4．LCM显示的采光技术5．LCM构成的主要元器件第二章：LCM制作1．LCM流程图2．LCM工艺流程概述3．LCM产品检验标准及检验方法4．LCM简单故障排除第三章：LCM生产工艺控制1．SMT生产工艺控制2．COB生产工艺控制3．HS生产工艺控制4．组装工艺控制及技巧附件：1．LCM COG&TAB主要工序流程图2．LCM SMT&COB&ASSEMBLY主要工序流程图3．静电防护培训资料第一章LCM的基本知识一、LCM的定义的特性：液晶显示器件是将液晶显示器件、连接件、集成电路、控制驱动电路和PCB线路板、背光源、结构件装配在一起的组件；通常将点阵型液晶显示器件和驱动器做在一块成套出售，这种产品称为液晶显示模块或模块（LCM：Liquid Crystal Display Module）。
二、LCM的结构和连接方法：1．LCM的装配结构原理：液晶显示器件是用透明导电玻璃做基板粘合而成，外引线是透明电极，液晶显示器件只有将驱动电路的电场信号施加到ITO导电电极上，才能实现显示器件的显示，因此，LCM的装配结构原理就是将液晶显示器件的导电电极与驱动电路的电场信号连接起来。
2．LCM的外引线连接方法：液晶显示器件装配中的连接方式有：导电橡胶连接、金属插肢连接、热胶片连接、直接集成连接。
A．导电橡胶连接：这是一种可以称之为传统的普通连接方式。
液晶显示器的外引线是ITO导电膜，不能焊接，但是利用一条导电橡胶条却可以轻而易举的将LCD和线路板（PCB）连接起来，使用导电橡胶连接时，必须用一结构件将LCD与导电橡胶和PCB板固定在一起，这就是压框的功能，一种压框是用硬塑料注塑而成，另一种压框则是用金属冲压而成。
B．金属插脚连接：由于人们习惯和信赖焊接式连接，为此，设计了金属插脚的连接方式，将金属插脚固定在LCD外引线上，即可以直接将LCD焊在PCB板上，也可以将LCD插在PCB板的插座上，插脚一般不是由客户安装，而是由LCD生产厂装好的，其安装结构是在LCD外引线上点上银浆点，再将插脚插上。
OQC Check Approved800%样本数Samples检查结果记录Result8■OK □NG8■OK □NG5■OK □NG全检■OK □NG5■OK □NG 样本数Samples检查结果记录Result□OK □NG标注值公差12345PCS低温贮存Low temperature storage■OK □NG ■OK □NG LCM产品出货检验报告Sample plan：GB/T2828.1-2003, IL=II AQL=0.4■正常检查 □放宽检查 □加严检查 □全数检查 注：数据记录按N=5抽样检查normal Inspection Reduced Inspection Tightened Inspection Total Inspection Notes：Rescords N=5检 查 项 目ItemsofInspection样本数Samples结 论 Result 备注Memo: 1、特殊要求见附件。
Special Requirement Annex SZ-J-FM10400105 Rev1.62、本次出货数量（Outgoing Numbers） ：保存部门 ：OQC 保存期限：产生年度+3年 保存方式：□纸档 □电子档外形尺寸Mechanical DimensionLCM长度LCM宽度LCM厚度FPC宽度FPC厚度■OK □NG ■OK □NG ■OK □NG包装检查PackagingInspection目测验证内外包装Visual Inspection内包装材料InnerPackingMaterial：/片/盒pcs/box：/盒/箱boxes/case：/外包装数量quantities：36Q/DDG424 Q/DDG460RoHS标准符合性RoHSInspection 验证verification Q/S-0003 试验项目Items of Test 试验条件Test Condition判定标准Standard-40℃ 120H ACC=0 REJ=1 测 数 据 记 录Measure Data Record规格标准Standard 实 测 值 Measurement外观检查 Visual Inspection在专用台灯下目测检查 □撕膜 ■不撕膜Peeling off Non-Peeling off Q/DDG438/Q/DDG439/外形图 电显检查Electrical Inspection工作电压(VOP)：/供给电压(VDD)：3.0-3.6V 设计资料/工艺卡外形尺寸Mechanical Dimension数显卡尺测量关键尺寸Calliper外形图Outline drawing 出货数量 Outgoing Numbers 抽样数 Samples不良数 Sum of Defects Accept Standard ： ACC=0 REJ=1 不良率 Ratios of Defects结果 Result： ■OK □NG检查项目ltemsofInspection 检查条件Inspect Condition 规 格 标 准StandardOUTGOING INSPECTION REPORT客户名称:物料名称 Model No 厂家 Supplier P/N 客户 Custmer P/N 订单号 Order No 投产单号 LOT No检查日期Check Date。
