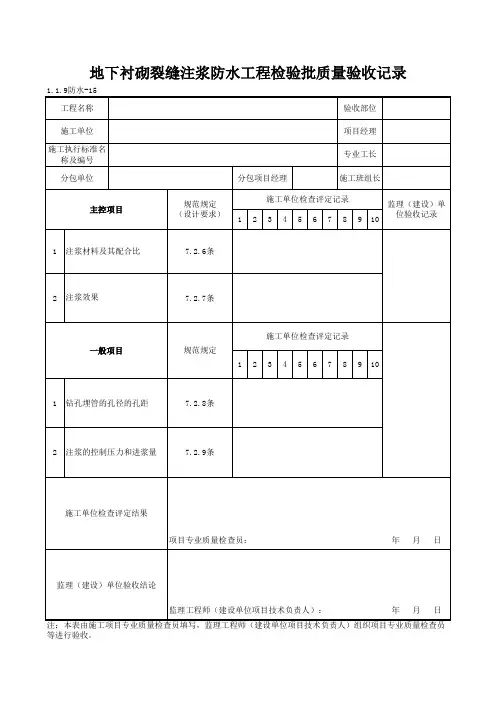

衬砌裂缝注浆工程检验批质量验收记录表

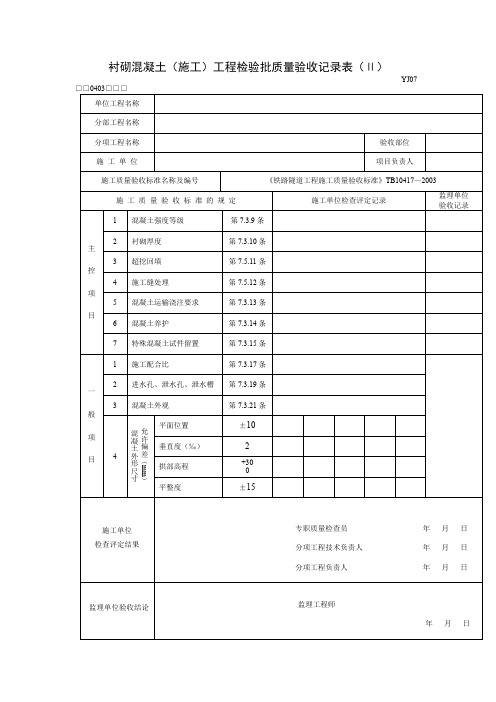

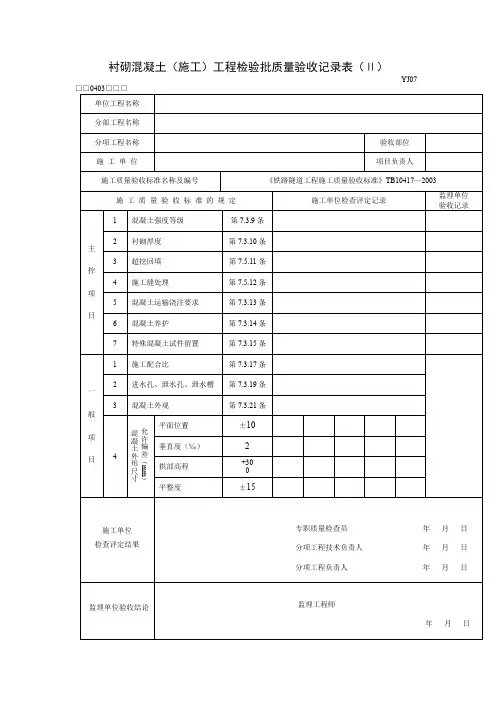

衬砌混凝土（施工）工程检验批质量验收记录表（Ⅱ）YJ07说明主控项目1．混凝土强度等级必须符合设计要求，混凝土强度试件应在混凝土的浇筑地点随机抽样制作。

试件的取样与留置必须符合下列规定：（1）每拌制100盘且不超过100 m3的同一配合比混凝土，取样不得少于一次；（2）每工作班拌制的同一配合比混凝土不足100盘时，取样不得少于一次；（3）每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应根据实际需要确定。

检验数量：施工单位全部检查。

监理单位见证取样检测或平行检验的次数分别为施工单位检查次数的20%和10%，但至少一次。

检验方法：施工单位进行混凝土抗压强度试验。

监理单位检查混凝土强度试验报告，见证取样检测或平行检验。

2．隧道衬砌的厚度必须符合设计要求。

检验数量：施工单位、监理单位每一灌筑段检查一个断面，采用无损检测方法时，测线布置应符合铁道行业标准《铁路隧道衬砌质量无损检测规程》的规定。

检验方法：施工单位测量净断面并与开挖轮廓比较，必要时可采用钻孔抽样或无损检测方法检查衬砌厚度，钻空检查每个断面应从拱顶沿两侧不少于5点，监理单位见证检查。

3．隧道超挖回填必须符合设计要求。

边墙基底应无虚碴杂物及淤泥，边墙基础的扩大部分及仰拱的拱座应结合边墙同时灌筑。

检验数量：施工单位、监理单位全部检查。

检验方法：施工单位现场观察检查。

监理单位旁站监理。

4．施工缝、变形缝的位置和处理应符合设计和施工技术方案的要求。

检验数量：施工单位、监理单位全部检查。

检验方法：观察和尺量。

5．混凝土的运输、浇筑及间歇的全部时间不应超过混凝土的初凝时间。

同一施工段的混凝土应连续浇筑，并应在底层混凝土初凝前将上一层混凝土浇筑完毕。

当底层混凝土初凝后浇筑上一层混凝土时，应按施工缝进行处理。

检查数量：施工单位、监理单位全部检查。

检查方法：观察，检查施工记录。

6．混凝土浇筑完毕后，应按施工技术方案及时采取有效的养护措施，并应符合下列规定：（1）应在浇筑完毕后的12 h以内对混凝土加以覆盖并保湿养护。

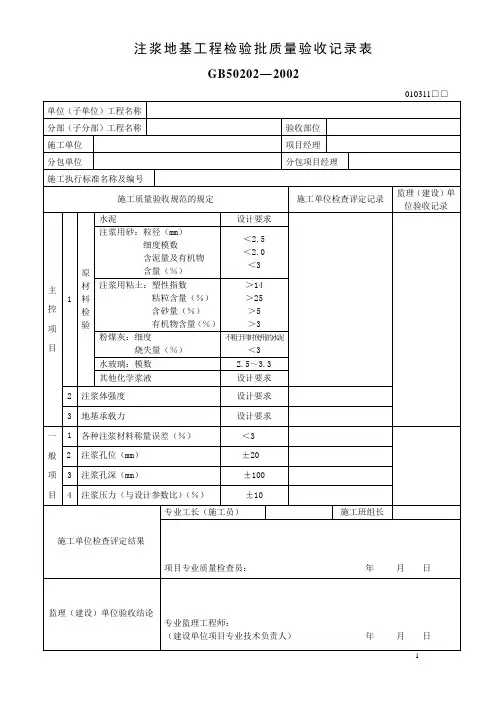

注浆地基工程检验批质量验收记录表GB50202—2002说明010311主控项目：1—1 水泥。

符合设计要求。

检查产品合格证或检验报告。

1—2注浆用砂。

粒径＜2.5mm。

检查试验报告。

细度模数＜2.0％。

检查试验报告。

含泥量及有机物含量＜3％。

检查试验报告。

1—3注浆用粘土。

塑性指数＞14粘粒含量＞25％含砂量＜5％有机物含量＜3％。

检查试验报告。

1—4粉煤灰。

细度。

不粗于同时使用的水泥。

烧失量。

＜3％。

检查试验报告。

1—5水玻璃模数。

2.5～3.3。

检查试验报告。

1—6其它化学浆液。

符合设计要求。

检查试验报告。

2、注浆体强度。

符合设计要求。

检查试验报告。

3、地基承载力。

由设计提出要求，在施工结束后，一定时间后进行地基的承载力检验。

其检验方法也因各地设计单位的习惯、经验等不同，选用标贯、静力触探及十字板剪切强度等方法。

按设计指定方法检验。

其结果必须达到设计要求的标准。

每个单位工程不少于3点，1000m2以上，每100m2抽查1点；3000m2以上，每300m2抽查1点；独立柱每柱1点，基槽每20延长米1点。

注浆后15天（砂土、黄土）或60天（粘性土）检验。

检查孔数总量的2～5％，不合格率＜20％，否则应进行二次注浆。

一般项目：1、各种注浆材料称量误差：＜3％。

检查称量记录及抽样检查。

2、注浆孔位：±20mm。

尺量检查。

3、注浆孔深：≤100mm。

尺量检查注浆管的长度。

4、注浆压力（与设计参数比）：±10％。

检查压力表数据。

施工前检查注浆点位置、浆液配比、注浆技术参数、材料质量及注浆设备状况。

施工中应抽查，浆液配比、注浆技术性能、注浆顺序、压力控制等技术参数。

施工结束对注体强度、承载能力等进行检测。

检查后形成施工记录或检验报告。

检查施工记录和检验报告。

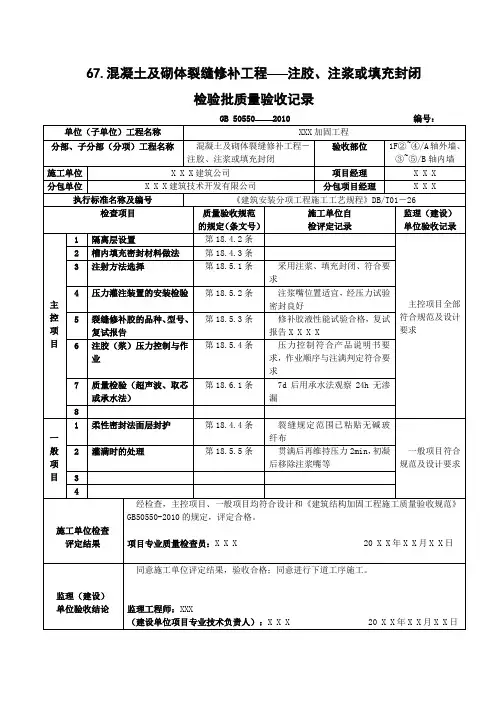

67.混凝土及砌体裂缝修补工程注胶、注浆或填充封闭检验批质量验收记录GB 505502010 编号：单位（子单位）工程名称XXX加固工程分部、子分部（分项）工程名称混凝土及砌体裂缝修补工程－注胶、注浆或填充封闭验收部位1F②~④/A轴外墙、③~⑤/B轴内墙施工单位X X X建筑公司项目经理X X X 分包单位X X X建筑技术开发有限公司分包项目经理X X X 执行标准名称及编号《建筑安装分项工程施工工艺规程》DB/T01－26检查项目质量验收规范的规定（条文号）施工单位自检评定记录监理（建设）单位验收记录主控项目1 隔离层设置第18.4.2条主控项目全部符合规范及设计要求2 槽内填充密封材料做法第18.4.3条3 注射方法选择第18.5.1条采用注浆、填充封闭、符合要求4 压力灌注装置的安装检验第18.5.2条注浆嘴位置适宜，经压力试验密封良好5 裂缝修补胶的品种、型号、复试报告第18.5.3条修补胶液性能试验合格，复试报告X X X X6 注胶（浆）压力控制与作业第18.5.4条压力控制符合产品说明书要求，作业顺序与注满判定符合要求7 质量检验（超声波、取芯或承水法）第18.6.1条 7d后用承水法观察24h无渗漏8一般项目1 柔性密封法面层封护第18.4.4条裂缝规定范围已粘贴无碱玻纤布一般项目符合规范及设计要求2 灌满时的处理第18.5.5条贯满后再维持压力2min，初凝后移除注浆嘴等34施工单位检查评定结果经检查，主控项目、一般项目均符合设计和《建筑结构加固工程施工质量验收规范》GB50550-2010的规定，评定合格。

项目专业质量检查员：X X X 20 X X年X X月X X日监理（建设）单位验收结论同意施工单位评定结果，验收合格；同意进行下道工序施工。

监理工程师：XXX（建设单位项目专业技术负责人）：X X X 20 X X年X X月X X日。
