单片机复习资料绪论单片机定义MCS-51单片机性能第一章1·1 MCS-51 单片机硬件结构及引脚1·2 MCS-51单片机的工作方式1·3 单片机的时序第二章2·1 概述伪指令2·2 寻址方式2·3 MCS-51 单片机的指令系统2·4 汇编语言及程序设计2·5 程序设计举例第三章并行I/O、中断系统、定时器/计数器、串行通信第四章4·1 MCS-51单片机系统扩展概述扩展原理：总线结构、扩展能力（片外数据、程序存储器）地址空间分配：线选法、全地址译码（3-8译码器）、部分地址译码4·2 存储器的扩展常见的程序存储器芯片、地址锁存器、扩展方法常见的数据存储器芯片（数据、地址、片选、读、写引脚）、扩展接线4·3 开行I/O口的扩展普通口（不可编程）、可编程口（8255A、8155）4·6 总线接口扩展EIA RS-232C、RS-422/RS-485、FC、USB第五章5·1 输入/输出通道概述输入通道、输出通道5·2 D/A转换器及接口技术性能指标、分类、DAC08325·3 A/D转换器及接口技术性能指标、分类、ADC0809第六章6·1 MCS-51单片机与键盘的接口技术键盘类型（独立、矩阵）、键盘接口（行反转法、扫描法）6·2 NCS-51单片机与微型打印机的接口技术打印机的状态控制信号单项选择1. PC的内容是:A 当前指令前一条指令的地址B 下一条指令的地址C 控制器中指令寄存器的地址D 当前正在执行指令的地址2. 在MOVX A，@DPTR指令中，DPTR的内容是A 片内数据存储器地址B 片外程序存储器地址C 片内程序存储器地址D 片外数据存储器地址3.以下指令没有错误的是A PUSH DPTRB SUBB R3，R0C POP DPTRD ADD A，@R1/doc/4117226312.html,B是A 总线标准B 可编程并行接口C 可编程串行接口D 译码器5.在MCS-51中，为实现P0口数据和低位地址分时复用，应使用A 地址寄存器B 地址译码器C 地址缓冲器D 地址锁存器6.MCS-51单片机启动复位后，程序计数器PC的内容为A 0000HB 1000HC 2000HD 3000H7.不能使MCS-51单片机的SP改变的指令是A ANL 指令B PUSH指令C POP指令D LCALL指令8.MCS-51单片机PUSH指令的操作数是A 位操作数B 双字操作数C 字节操作数D 字操作数9. 8031片外扩展数据存储器的最大容量是A 16KB 64KC 8KD 32K10.在LED显示中，为了输出位控和段控信号，应使用指令A MOVXB MOVC MOVCD XCH11.MCS-51执行子程序返回指令，从栈顶弹出的断点地址送给A DPTRB CYC SPD PC12.MCS-51执行出栈指令过程中，SPA 加2B 减2C 减1D 加113.MCS-51的定时器/计数器是A 两个16位的加法计数器B 1个16位的加法计数器C 两个16位的减法计数器D 1个16位的减法计数器14.MCS-51的MOV A，20H指令的源操作数的寻址方式是A 直接寻址B 位寻址C 立即寻址D 间接寻址15.以下关于8155的叙述哪一个是错误的A 是一个可编程的并行接口B 有256个单元的RAMC 是一个可编程的接口芯片D 是一个可编程的串行接口16.D/A是A 模数转换器B 解调器C 调制器D 数模转换器17.在MCS-51中，MOVC指令可对以下哪种存储器进行读操作A 片内数据存储器B 片外数据存储器C 程序存储器D 堆栈区域18.MCS-51的PSW寄存器内存放的是A 指令地址B 栈顶地址C 程序运行的状态信息D 片内数据存储器地址19. 8051单片机的一个机器周期有A 6个时钟周期B 12个时钟周期C 24个时钟周期D 32个时钟周期20.已知8255的端口地址为1000H--1003H，其控制口地址是A 1000HB 1001HC 1002HD 1003H21.MCS-51程序计数器PC的加1操作A 是通过加1指令进行的B 是通过传送进行的C 是通过减法指令进行的D 是自动进行的22.在指令MOV A ，@R1中，R1存放的是A 操作数地址B 转移地址C 操作数D 相对位移量23.MCS-51构成系统总线时，可提供高8位地址线的口是A P0 口B P1 口C P2口D P3口24.下列指令中与进位标志位Cy无关的指令是A 加法指令B 减法指令C 除法指令D 数据传送指令25. 8031扩展外部存储器时要加锁存器74LS373，其作用是A 锁存寻址单元的数据B 锁存相关的控制和选择信号C 锁存寻址单元的高8位地址D 锁存寻址单元的低8位地址26. 在中断服务程序中，至少应有一条A 转移指令B 传送指令C 中断返回指令D 加法指令27.MCS-51单片机复位后，当前的工作寄存器是A 0组B 1组C 2组D 3组28.在MCS-51中，ALU是A CPUB 控制器C 算术逻辑运算单元D 寄存器29.内部RAM中的位寻址区定义的位是给A 位操作准备的B 移位操作准备的C 控制移位操作准备的D 存储状态准备的30.在MCS-51中需双向传递信号的是A 地址线B 控制信号线C 电源线D 数据线31.下列定时/计数硬件资源中，不是供用户使用的是A 定时器/计数器控制逻辑B 低8位计数器TLC 高8位计数器THD 用于定时计数器/计数控制的相关寄存器32. 通过串行口发送或接收数据时，在程序中应使用A MOV指令B MOVC指令C SWAP 指令D MOVX指令33. ADC0809 是A 8位数模转换器B 调制器C 8位模数转换器D 解调器34. 以下指令中源操作数为寄存器寻址的是A ANL A，#0FHB ADD A，R0C MOV A，20HD ADD A，@R035. MCS-51单片机的地址线是A 8根B 16根C 32根D 4根36. MCS-51不能为片外数据存储器提供和构成地址的有A 寄存器R0B 指针DPTRC 寄存器R1D 程序计数器PC37. MCS-51只能进行的十进制运算A 只有加法B 有乘法和除法C 有加法和减法D 只有减法38. MCS-51 的ADDC A，#20H指令，源操作数在A 片内RAM中B 片外RAM中C 程序存储器中D 寄存器中39. 在下列信号中，不是给MCS-51单片机扩展数据存储器使用的是A EAB ALEC WRD RD40. 下列哪条指令执行后，程序计数器PC不发生突变A RETB SJMP L1C ACALL STD PUSH 20H41. 以下各项不能用来对内部数据存储器进行访问的是A 堆栈指针SPB 数据指针DPTRC 按存储单元地址或名称D 由R0或R1间址寻址42. 若在MCS-51系统中只扩展一片Inter 2764（8K×8），除应使用P0口的8条口线外，至少还需要使用P2口的口线A 4条B 5条C 6条D 7条43. 8155是A 总线标准B 锁存器C 可编程的串行接口D 可编程的并行接口44. 已知SP的内容为20H，执行PUSH 30H 后，SP的内容为A 1FHB 21HC 22HD 1EH45. 三态缓冲寄存器输出端的“三态”不包含A 高B 低C 低阻D 高阻46. 以下不属于8255特点的是A 可编程的并行接口B 有24根I/O线C 有3个8位的并行口D 有256个字节的RAM47. 读取A/D转换的结果，使用指令A MOV A，@R0B MOVX @DPTR，AC MOVC A，@A+DPTRD MOVX A，@DPTR48. 在寄存器寻址方式中，指定寄存器中存放的是A 操作数B 地址偏移量C 操作数地址D 转移地址49. 在MCS-51中CY是A 溢出标志B 进位标志C 辅助进位标志D 奇偶标志50. 在直接寻址方式中，操作数是在A 寄存器中B 片内数据存储器中C 片外数据存储器中D 程序存储器中51. MCS-51的PSW是A 堆栈指针B 程序计数器C 程序状态字D 数据指针52. MCS-51单片机外中断初始化时不包括A 设置中断总允许B 设置中断优先级C 设置外中断允许D 设置中断方式53. 外中断请求信号是由A 计数器发出的B 串行口发出的C CPU发出的D 外设发出的54. DAC0832是A 模数转换器B 数模转换器C 调制器D 锁存器55. 为MCS-51外扩的I/O 接口的地址是A 和片内数据存储器统一编址B 和片外数据存储器统一编址C 和片外程序存储器统一编址D 和片内程序存储器统一编址56. 以下不属于MCS-51的定时器/计数器特点的是A 两个16位的定时器/计数器B 加法计数器C 有4种工作方式D 减法计数器57. 调制解调器的功能是A 串行数据与数据的转换B 数字信号与模拟信号的转换C 电平信号与频率信号的转D 基带传送方式与频带传送方式的转换58. MCS-51单片机中的SP是A 程序计数器B 数据指针C 程序状态字D 堆栈指针59. 在以下指令的执行时，可能会影响CY的是A MOV A，#20HB ADD A，20HC POP 20HD XCH A，R160. MCS-51外扩ROM、RAM时，它的数据总线是A P0口B P1口C P2口D P3口61. 中断响应时，要保护断点，入栈保护是A PCB 累加器AC 指针DPTRD 寄存器B62. 使用8255可以扩展出的I/O接口线是A 16根B 22根C 24根D 32根63. 某静态RAM芯片的容量是（4K×8），其片内寻址线是A 12根B 13根C 14根D 15根64. 当单片机启动ADC0809进行A/D转换时，应使用指令A MOV A，20HB MOVX A，@DPTRC MOVC A，@A+DPTRD MOVX @DPTR，A65. 执行子程序返回指令时，返回的断点是A 返回指令的末地址B 调用指令的首地址C 调用指令的末地址D 调用指令的下一个指令的首地址66. 以下叙述中，不属于MCS-51的存储器系统特点的是A 片内、片外存储器同时存在B 系统中可有64K程序存储器C 片内数据存储器有128（256）个单元D 数据存储器和程序存储器统一编址67. 在接口电路中的“口”一定是一个A 数据寄存器B 即可读又可写的寄存器C 可编址的寄存器D 已赋值的寄存器68. 对8155进行初始化编程时，需使用A MOVX指令B MOV 指令C MOVC指令D PUSH指令69. 以下叙述中，不属于DAC0832的工作方式是A直通 B 全双工 C 双缓冲 D 单缓冲70. 在子程序中，至少应有一条A 传送指令B 转移指令C 加法指令D 子程序返回指令71. 以下叙述中，属于总线标准的是A RS-232CB 8255AC 8155D 74LS138多项选择题1.MCS-51单片机执行哪些指令PC发生突变A POP 30HB SJMP LL1C LCALL ASID 当Cy=0，执行JNC LOPE 当A=6，执行JZ NEXT2.以下关于单片机的叙述哪些是正确的A 单片机属于微型计算机B 单片机是将CPU、存储器、I/O接口集成在一块芯片上C 单片机是将CPU、计数器、中断集成在一块芯片上D 单片机是CPUE 单片机是一个可广泛应用于工业、军事、家用电器中的微型机3.以下哪些指令是源操作数是在片内数据存储器中A ANL A，20HB ADD A，@R0C ADD A，#10HD MOVX A，@R1E MOVC A，@A+DPTR4.以下关于8255的叙述哪些是错误的A 8255有22根I/O引脚B 8255有256个字节的RAMC 8255是可编程并行接口D 8255有1个14位的计数器E 8255的A口有3种工作方式5.MCS-51执行以下哪些指令SP会发生变化A PUSH 20HB ANL A，#0FHC LCALL SU1D POP 20HE MOV A，#20H6.MCS-51的寄存器R0、R1可对哪些存储器进行间址A 片内程序存储器B 片外程序存储器C 片内数据存储器D 片外数据存储器E 片外数据存储器的前256个单元7.能为访问程序存储器提供或构成地址的有A PC和AB PSW和AC PCD DPTR和AE PC、A、DPTR和SP8.以下关于MCS-51的定时器/计数器的叙述哪些是错误的A MCS-51有两个16位的定时器/计数器B MCS-51定时器/计数器是减法计数器C MCS-51定时器/计数器有4种工作方式D MCS-51定时器/计数器在片外E MCS-51定时器/计数器不需要初始化9.以下哪些指令不属于算术运算指令A ANL A，#20HB ADD A，R3C SUBB A，20HD INC R1E ORL A，R010.以下哪些叙述属于异步串行通信帧格式的内容A 1--2个停止位B 1个起始位C 1个同步字符D 5--8个数据位E 一位奇偶校验位11.以下叙述哪些不属于总线标准A RS-422B USBC DAC0832D 74LS138E RS-232C12.以下关于MCS-51单片机的特性叙述哪些是正确的A 8位CPUB 32个I/O引脚C 程序和数据存储器同时存在D 24V电源供电E 2个16位可编程定时器/计数器13.以下哪些指令的源操作数是间接寻址A ADD A，30HB MOV A，@R0C MOVX A，@DPTRD XCH A，40HE MOVC A，@A+PC14.对于MCS-51工作寄存器，以下叙述正确的是A 共有8个单元B 用R0--R7命名C 共有32个单元D 分为4组，每组8个E 分为2组，每组8个15.MCS-51单片机执行以下哪些操作PC是顺序改变A PUSH 20HB 当A=5，执行JZ NEXTC ACALL SS1D 响应中断E LJMP NEXT16.以下有关MCS-51定时器/计数器的叙述哪些是错误的A MCS-51有2个16位的加法计数器B MCS-51有2个14位的加法计数器C MCS-51有2个16位的减法计数器D MCS-51定时器/计数器需要进行初始化E MCS-51定时器/计数器计数归零可发出中断请求信号17.下列理由中，能说明MCS-51 I/O端口是统一编址的是A P3口线具有第2功能B 扩展数据存储器与片内数据存储器存储空间重叠C 使用片外数据存储器存取指令访问I/O端口D 没有专门的I/O指令E 没有区分存储器和I/O端口的控制信号18.以下关于8155的叙述哪些是正确的A 8155有A口、B口、C口B 8155有256个字节的RAMC 8155是可编程的并行接口D 8155是可编程的串行接口E 8155有2个16位的计数器19.以下对MCS-51机器周期的叙述哪些是对的A 一个机器周期有12个状态B 一个机器周期有12个时钟周期C 机器周期实现特定功能所需要的时间D 一个机器周期有6个时钟周期E 一个时钟周期有6个状态20.以下关于串行通信的叙述哪些是正确的A 数据一位一位顺序发送或接收B 多位数据同时发送或接收C 异步通信发送器和接收器有各自的时钟周期D 可以通过并行口实现串行通信E 异步通信发送器和接收器使用同一个时钟21.以下有关中断的叙述哪些是正确的A MCS-51有5个中断源B MCS-51的中断不能嵌套C MCS-51的中断需要进行初始化D MCS-51的中断请求都是自动撤除的E MCS-51有两个中断优先级填空：1. 8031单片机复位后，其程序计数器PC的内容为___________。
1.单片机的概念：在一块半导体芯片上，集成了微处理器、存储器、输入/输出接口、定时器/计数器以及中断系统等功能部件，构成一台完整的微型处理器。
（单片机是微机的一部分）2.单片机的组成：微处理器、存储器、输入/输出接口、定时器/计数器以及中断系统等功能部件。
3.输入/输出接口：可以输入/输出0V或5V的单元。
4.单片机的分类：MCS-51系列及与之兼容的80C51系列单片机、Atmel公司的A VR系列、Microchip公司的PIC系列、Motorola公司的单片机、TI公司MSP430系列单片机、基于ARM核的32位单片机5.微处理器芯片、存储器芯片与输入/输出接口电路芯片构成了微型计算机，芯片之间用总线（地址总线、数据总线、控制总线）连接。
6.单片机工作方式：正常方式、待机方式、掉电方式7.数制和码制，原码、反码与补码8.80C51系列单片机引脚功能：①主电源引脚（2条）：Vcc（40脚）和GND（20脚）②外接晶体引脚（2条）：XTAL1（19脚）、XTAL2（18脚）③输入/输出（I/O）引脚（32条）：P0口（39脚～32脚）分别为P0.0~P0.7，其中P0.7为最高位，P0.0为最低位。
●作为通用输入/输出（I/O）口使用●作为低八位地址/数据分时复用总线P1口（1脚～8脚）分别为P1.0~P1.7，其中P1.7为最高位，P1.0为最低位。
●作为准双向I/O口使用●对52子系列单片机，P1.0引脚的第二功能为T定时器/计数器的外部输入，P1.1引脚的第二功能为T2EX捕捉、重装触发，即T2的外部控制端P2口（21脚～28脚）●准双向输入/输出接口，每一位也可独立控制●在接有片外存储器或扩展I/O接口时，P2口作为高八位地址总线P3口（10脚～17脚）●准双向输入/输出接口，每一位同样可独立控制●P3口除作为通用I/O口外，P3口的第二种功能定义如下（串口、定时、中断、读写表格）：P3.0 RXD（串行数据输入口）P3.1 TXD（串行数据输出口）P3.2 INT0(外部中断0）P3.3 INT1(外部中断1）P3.4 T0（定时器/计数器0外部输入）P3.5 T1（定时器/计数器1外部输入）P3.6 WR（外部数据存储器写脉冲）P3.7 RD（外部数据存储器读脉冲）④控制引脚（4条）⑴ALE/PROG（30引脚）:地址锁存允许/片内EPROM编程脉冲①ALE功能：用来锁存P0口送出的低8位地址②PROG功能：片内有EPROM的芯片，在EPROM编程期间，此引脚输入编程脉冲。
单片机复习考试题目（1—5章）第一章1、求十进制数-102的补码（以2位16进制数表示），该补码为。
2、123= B= H。
3、只有在________码表示中0的表示是唯一的。
4、真值-0000000B的反码为；其补码为。
5、+1000110B的反码是；-0110011B的补码是。
6、10101.101B转换成十进制数是（）。
（A）46.625 （B）23.625 (C) 23.62 (D) 21.6257、3D.0AH转换成二进制数是（）。
（A）111101.0000101B (B) 111100.0000101B(C) 111101.101B (D) 111100.101B8、73.5转换成十六进制数是（）。
（A）94.8H (B) 49.8H (C) 111H (D) 49H9、十进制29的二进制表示为原码（）A 11100010B 10101111C 00011101D 0000111110、-49D的二进制补码为.( )A 11101111B 11101101C 0001000D 1110110011、已知某数的BCD码为0111 0101 0100 0010 则其表示的十进制数值为（）a）7542H b）7542 c）75.42H d）75.42第二章1、80C51单片机的( )口的引脚，还具有外中断、串行通信等第二功能。
a）P0 b）P1 c）P2 d）P32、单片机应用程序一般存放在（）a）RAM b）ROM c）寄存器 d）CPU3、CPU主要的组成部部分为（）a）运算器、控制器 b）加法器、寄存器 c）运算器、寄存器 d）运算器、指令译码器4、80C51是（）位的单片机a）16 b）4 c）8 d）准165、80C51复位后，PC与SP的值为（）a ）0000H，00H b）0000H，07H c）0003H，07H d）0800H，00H6、80C51单片机中既可位寻址又可字节寻址的单元是（）a）20H b）30H c）00H d）70H7、PSW=18H时,则当前工作寄存器是( )A.0组B. 1组C. 2组D. 3组8、MCS—51单片机外部有40个引脚，其中，地址锁存允许控制信号引脚是（）（A）ALE （B）PSEN（C）（D）RST9、PC中存放的是( )A.下一条指令的地址B. 当前正在执行的指令C.当前正在执行指令的地址D.下一条要执行的指令10、MCS-51单片机的堆栈区应建立在（）。

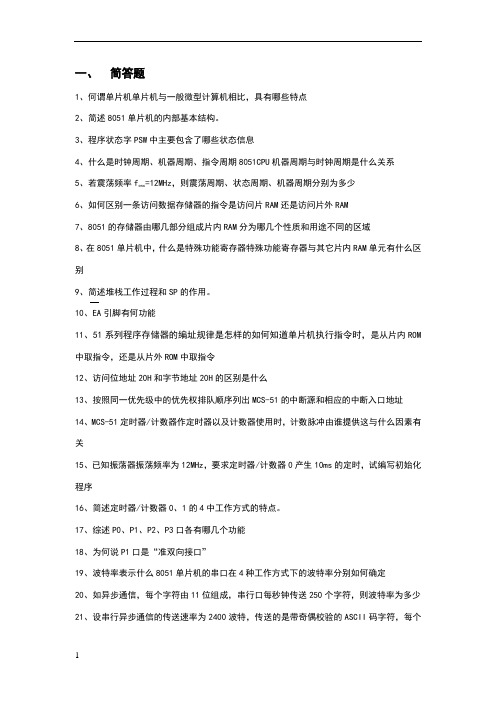

一、简答题1、何谓单片机单片机与一般微型计算机相比，具有哪些特点2、简述8051单片机的内部基本结构。
3、程序状态字PSW中主要包含了哪些状态信息4、什么是时钟周期、机器周期、指令周期8051CPU机器周期与时钟周期是什么关系5、若震荡频率f osc=12MHz，则震荡周期、状态周期、机器周期分别为多少6、如何区别一条访问数据存储器的指令是访问片RAM还是访问片外RAM7、8051的存储器由哪几部分组成片内RAM分为哪几个性质和用途不同的区域8、在8051单片机中，什么是特殊功能寄存器特殊功能寄存器与其它片内RAM单元有什么区别9、简述堆栈工作过程和SP的作用。
10、EA引脚有何功能11、51系列程序存储器的编址规律是怎样的如何知道单片机执行指令时，是从片内ROM 中取指令，还是从片外ROM中取指令12、访问位地址20H和字节地址20H的区别是什么13、按照同一优先级中的优先权排队顺序列出MCS-51的中断源和相应的中断入口地址14、MCS-51定时器/计数器作定时器以及计数器使用时，计数脉冲由谁提供这与什么因素有关15、已知振荡器振荡频率为12MHz，要求定时器/计数器0产生10ms的定时，试编写初始化程序16、简述定时器/计数器0、1的4中工作方式的特点。
17、综述P0、P1、P2、P3口各有哪几个功能18、为何说P1口是“准双向接口”19、波特率表示什么8051单片机的串口在4种工作方式下的波特率分别如何确定20、如异步通信，每个字符由11位组成，串行口每秒钟传送250个字符，则波特率为多少21、设串行异步通信的传送速率为2400波特，传送的是带奇偶校验的ASCII码字符，每个字符包含10位（1个起始位，7个数据位，1个奇偶校验位，1个停止符），问每秒钟最多可传送多少个字符22、串行数据传送的主要优点和用途是什么23、MCS-51有几个中断优先级如何设定24、MCS-51单片机CPU响应中断后，由硬件自动执行哪些操作25、MCS-51指令系统主要有哪几种寻址方式请举例说明。
第一章一、填空题：1、机器数的表示规定，最高位表示符号，正号用0 表示，负号用 1 表示。
2、单片机是将CPU 、ROM 、RAM 等几部分集成在一块芯片上的微型计算机。
3、十进制数29的二进制表示为 11101 。
4、十进制数-29的8位补码表示为 11100011B 。
5、微处理器由控制器和运算器二部分组成。
6、十进制数-47用8位二进制补码表示为 11010001B 。
7、-19的二进制补码表示为 11101101B 。
8、计算机中最常用的字符信息编码是 ASCLL码。
9、89C51含 4 KB的ROM。
1、单片机机器内的数是以（ C ）的形式表示的A、原码B、反码C、补码D、ASCII码二进制数110110110对应的十六进制数可表示为 B 。
A．1D3H B．1B6H C．DB0H D．666HALU表示 D .A．累加器 B．程序状态字寄存器 C．计数器 D．算术逻辑部件第二章一、填空题：1、89C51单片机的并行I/O口共有4个，分别是P0 、P1 、P2 和P3 。
2、若不使用89C51片内存储器引脚/EA必须接低电平。
3、89C51系统中，当/PSEN信号有效时，表示CPU要从 PC 存储器读取信息。
1、当ＡＬＥ信号有效时，表示（B ）。
（Ａ）从ＲＯＭ中读取数据（Ｂ）从Ｐ０口可靠地送出地址低８位（Ｃ）从Ｐ０口送出数据（Ｄ）从ＲＡＭ中读取数据2、在89C51单片机应用系统中，可以作为时钟输出的是（ D ）引脚。
（A）RXD （B）RST （C）ALE （D）XTAL13、在89C51的4个并行口中，能作为通用I/O口和高8位地址总线的是（ C ）。
（A）P0 （B）P1 （C）P2 （D）P34、单片机89C51的ALE引脚是（ C ）。
A、输出高电平B、输出低电平C、输出矩形脉冲，频率为fosc的1/6D、输出矩形脉冲，频率为fosc的1/25、在单片机中，通常将一些中间计算结果放在(A ）中。
单片机复习资料一、填空题1．8051单片机的内部硬件结构包括：、、和以及并行I/O口、串行口、中断控制系统、时钟电路等部件，这些部件通过相连接。
2．通常，单片机上电复位时PC = 0000 H，SP = 07 H；P0~P3= 0 FF H，而工作寄存器则缺省采用第0 组，这组寄存器的地址范围是从00-07 至H。
3．MCS-51单片机访问片外存储器时利用ALE 信号锁存来自P0 口的低八位地址信号。
4．将8031片外程序存储器内的数据传送给A，可以采用的指令是_MOVC 。
5．MCS-51单片机系列有 5 个中断源，可分为 2 个优先级。
上电复位时中断源的优先级别最高。
6．当使用8031单片机时，需要扩展外部程序存储器，此时EA应为电平。
7．在定时器的工作方式 2 是自动重装方式。
8．起止范围为0000H~3FFFH的存储器容量为16 KB。
9．MCS-51的堆栈只可设置在，堆栈寄存器SP是8 位寄存器。
10．MCS-51单片机的P0~P3口均是 I/O口，其中的P0口和P2口除了可以进行数据的输入、输出外，通常还用来构建系统的和，在P0~P3口中，P0 为真正的双向口，、、为准双向口；P3 口具有第二引脚功能。
11．RST是单片机的引脚，ALE引脚是用来锁存的。
12．假定（SP）=40H , (3FH)=30H，（40H）=60H。
执行下列指令：POP DPHPOP DPL后，DPTR的内容为6030H ，SP的内容是3EH 。
13、MCS-8051系列单片机字长是8 位，有40 根引脚，96系列字长是16 位。
单片机的特点有、、。
14、8051单片机的存储器的最大特点是指令存储器与数据存储器，Px并行口的地址是与存储器统一编址的，或者说属于该存储器。
15、8051最多可以有 4 个并行输入输出口，最少也可以有1个并行口，即P1 。
P3常需复用作、、和信号。
16、ALE信号的作用是地址锁存。
一、单项选择题1．利用下列（ D ）关键字可以改变工作寄存器组A、interruptB、sfrC、whileD、using2．C51中一般指针变量占用( C )字节存储。
A、一个B、两个C、三个D、四个3．使用宏来访问绝对地址时，一般需包含的库文件是（B）A、reg51.hB、absacc.hC、intrins.hD、startup.h4．执行#define PA8255 XBYTE[0x3FFC];PA8255=0x7e;后存储单元0x3FFC的值是（ A ）A、Ox7eB、8255HC、未定D、7e5．设有int i；则表达式i=1,++i,++i||++i,i的值为（ C ）A、1B、2C、3D、46．设有int a[ ]={10,11,12},*p=&a[0]；则执行完*p++;*p+=1;后a[0],a[1],a[2]的值依次是（ C ）A、10,11,12B、11,12,12C、10,12,12D、11,11,127．设有int i；则表达式i=1,++i,i||++i,i的值为（ B ）A、1B、2C、3D、48、单片机8051的XTAL1和XTAL2引脚是（D ）引脚。
A、外接定时器B、外接串行口C、外接中断D、外接晶振9、单片机的定时器/计数器设定为工作方式1时，是（D ）。
A、8位计数器结构B、2个8位计数器结构C、13位计数器结构D、16位计数器结构10、串行口每一次传送（ C ）字符。
A、1个字节B、1bitC、1帧D、1 串11、计算机能直接识别的语言是（ C ）。
A、汇编语言B、自然语言C、机器语言D、C语言12、MCS—51单片机的CPU主要的组成部分为（A ）。
A、运算器、控制器B、加法器、寄存器C、运算器、加法器D、运算器、译码器13、MCS-51系列单片机芯片是双列直插式封装的，有（ C ）个引脚。
A、24B、30C、40D、5014、MCS-51的中断允许触发器内容为83H，CPU将响应的中断请求是（A ）。
单片机复习资料一、简答题1、单片机的晶振电路和复位电路。
2、单片机的存储结构。
3、举例说明寻址方式。
立即寻址：MOV A,#3AH 这条指令的功能是把立即数3AH送入累加器A中直接寻址：MOV A,#30H 这条指令中的操作数就在30H单元中，就是30H是操作数的地址。
寄存器寻址：MOV A,R0 这条指令的意思就是把寄存器R0中的内容传送到累加器A中，操作数就在R0中寄存器间接寻址：MOV R0,#30H MOV A,@R0 这两条指令就是将R0中的值30H送到累加器A中位寻址，就是对内部RAM或可位寻址的特殊功能寄存器SFR内的某个位，直接加以置位为1或复位为0。
例如：SETB P1.0 也就是把P1.0这一个为置14、常规中断系统。
中断请求源SIO TI INT1 T0 INT0标志位TI(收)/RI(发) TF1 IE1 TF0 IE0使能位ES ET1 EX1 ET0 EX0优先级PS(最高) PT1 PX1 PT0 PX0(最低)中断入口0023BH 001BH 0013H 000BH 0003H触发方式收发信息溢出低电平触发溢出低电平触发中断请求源：（1）外部中断请求源：即外中断0和1，经由外部引脚引入的，在单片机上有两个引脚，名称为INT0、INT1，也就是P3.2、P3.3这两个引脚。
在内部的TCON中有四位是与外中断有关的。
IT0：INT0触发方式控制位，可由软件进和置位和复位，IT0=0，INT0为低电平触发方式，IT0=1，INT0为负跳变触发方式。
这两种方式的差异将在以后再谈。
IE0：INT0中断请求标志位。
当有外部的中断请求时，这位就会置1（这由硬件来完成），在CPU响应中断后，由硬件将IE0清0。
IT1、IE1的用途和IT0、IE0相同。
（2）内部中断请求源TF0：定时器T0的溢出中断标记，当T0计数产生溢出时，由硬件置位TF0。
当CPU响应中断后，再由硬件将TF0清0。
C语言编写程序扩展名.c,汇编语言编写程序扩展名.asm51单片机刚接电（复位）时各引脚、寄存器状态及含义p31:当AT89S51单片机进行复位时，PC初始化为0000H，使AT89S51单片机从程序存储器的0000H单元开始执行程序。
除进入系统的正常初始化外，当程序运行出错或操作错误是系统处于死锁状态时，也需按复位键是RST 脚为高电平，使AT89S51单片机摆脱“死锁”状态而重新启动程序。
A即Acc为00H时，表示累加器已被清零。
PSW=00H，表明选寄存器0组为工作寄存器组。
SP=07H，表明堆栈指针指向片内RAM07H字节单元，根据堆栈操作的先加后压法则，第一个被压人的内容写入到08H单元中；P0~P3=FFH,表明已向各端口线写入1，此时，各端口既可用于输入又可用于输出；IP=XXX0 0000B,表明各个中断源处于低优先级；IE=0XX0 0000B,表明各个中断均被关断。
单片机烧写文件扩展名.hexat89单片机可以下载16进制文件at89系列单片机型号说明：AT89S51系列单片机编码由前缀、型号和后缀组成前缀“AT”，表示该器件是ATMEL公司的产品。
型号“89CXXXX”或“89SXXXX”等表示。
89CXXXX中，8表示单片，9表示内部含有Flash存储器，C表示CMOS 产品。
89SXXXX中，S表示含有串行下载的Flash存储器。
后四位XXXX，表示器件的型号。
后缀：由最后的“XXXX”组成，后缀第一个“X”表示速度。
后缀第二个“X”表示封装。
后缀第三个“X”表示芯片的温度范围。
后缀第四个“X”用于说明产品的工艺。
AT89系列单片机工作频率的上限：AT89C51工作频率的上限为24MHz；AT89S51则为33MHz。
AT89S51单片机程序存储器的寻址范围：AT89S51单片机的片内存储器为4KB的Flash存储器，地址范围为0000H~0FFFH;AT89S51单片机有16位地址线，可外扩的程序存储器空间最大为64KB，地址范围为0000H~FFFFH串口工作方式P112：方式0，方式1，方式2，方式3。
全双工传送方式通信线数目：两条线路与串口有关的单片机特殊功能寄存器及初始化具体步骤：1）确定T1的工作方式（TMOD寄存器）2）计算T1的初值，装载TH1,TL1;3）启动T1(GATE=0,TR1=1,启动T1);4）确定串行口工作方式（SCON寄存器）；5）串行口工作在中断方式时，要进行中断设置（IE、IP寄存器）。
串行通信的错误校验主要有奇偶校验、代码和校验、循环冗余校验。
准双向口与双向口的区别，为何需要高阻态？（p69）双向口与准双向口的区别主要是：准双向口I/O口操作时做数据输入时需要对其置1,否则若前一位为低电平，后一位输入的电平为高则MOS管拉不起来导致出错。
而双向口则不需要做此动作，因为双向口有悬浮态。
准双向口就是做输入用的时候要有向锁存器写1的这个准备动作，所以叫准双向口。
真正的双向口不需要任何预操作可直接读入读出。
1：准双向一般只能用于数字输入输出，输入时为弱上拉状态（约50K上拉），端口只有两种状态：高或低。
2：双向除用于数字输入输出外还可用于模拟输入输出，模拟输入时端口通过方向控制设置成为高阻输入状态。
双向端口有三种状态：高、低或高阻。
3：初始状态和复位状态下准双向口为1,双向口为高阻状态.有带些比较器的单片机,比较器的输入端只能做在双向口,不能做在准双向口.所以软件设计的第一步就是对I/O 口的设置。
P0口：8位双向三态I/O口。
可作为低8位地址总线及数据总线的分时复用端口。
当做数据总线时，需要与外界隔离，故要有高阻“悬浮”态；也可作通用I/O口，需加上拉电阻（10千欧），这时为准双向口。
1602液晶的读写操作时序（实验4液晶显示实验/p204）独立键盘检测原理（p184）答：通过检测i/o输入线的电平状态，可以很容易地判断那个按键被按下。
1602液晶的特点：(p204)答共阴极和共阳极数码管分别如何连接，加怎样的电平才能使对应的发光二极管点亮？（p178）答：链接原理：共阴极led数码管的发光二极管的阴极连接在一起，通常此共阴极接地。
当某个发光二级管的阳极为高电平时，发光二极管点亮，相应的段被显示。
同样，共阳极led 数码管的发光二极管的阳极连接在一起，通常此共阳极接正电压，当某个发光二极管的阴极接低电平时，发光二极管被点亮，相应的段被显示。
发光二极管亮灭闪动的程序。
#include<reg51.h>Sbit LED=p2^1;Void delay(int i)Void main(){while(1){LED=1;Delay(50);LED=0;Delay(50);}}1602液晶写命令子函数#include<reg52.h>#define uchar unsigned char#define uint unsigned intsbit lcden=P3^4;sbit lcdrs=P3^5;void write_com(uchar com){lcdrs=0;P0=com;delay(5);lcden=1;delay(5);lcden=0;}外部中断点亮共阳极LED灯。
（p88)答：以外部中断0为例：#include<reg51.h>Led=p1^1;Void main(){EA=1;EX0=1;IT0=1;While(1)}Void int0() interrupt 0{EX0=0;LED=0;EX0=1;}共阴的LED流水灯效果。
答：#include<reg51.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned intVoid delay(uint i){ uchar t;While(i--){for(t=0;t<120;t++)}}Void main(){ p1=0xfe;While(1){ delay(500);P1=_crol_(p1,1);}}单片机的中断源及优先级别和优先级关系规则（p83）答：（1）低优先级可被高优先级中断，高优先级不能被低优先级中断；（2）任何一种中断（不管是高级还是低级）一旦得到响应，不会再被它的同级中断源中断。
如果某一中断源被设置为高优先级中断，在执行该中断源的中断服务程序时，则不能被任何其他的中断源的中断请求所中断。
单片机对外部中断请求响应时间（p85)答：单片机对外部中断请求的响应时间总是在3-8个机器周期之间。
定时器/计数器的工作方式1和方式0的差别(p97)答：方式1和方式0的差别仅仅在于计数器的位数不同，方式1为16位计数器，由THx高8位和TLx低8位构成（x=0,1),方式0则为13位计数器，有关控制状态位的含义（GATE、C/T非、TFx、TRx)与方式0相同。
定时器/计数器的方式0和方式1计数溢出后计数器的值答：计数器的值全为0.单片机与普通微计算机的区别主要区别：(1) 通用微机的CPU主要面向数据处理，其发展主要围绕数据处理功能、计算速度和精度的进一步提高。
单片机主要面向控制，控制中的数据类型及数据处理相对简单，所以单片机的数据处理功能比通用微机相对要弱一些，计算速度和精度也相对要低一些。
(2) 通用微机中存储器组织结构主要针对增大存储容量和CPU对数据的存取速度。
单片机中存储器的组织结构比较简单，存储器芯片直接挂接在单片机的总线上，CPU对存储器的读写按直接物理地址来寻址存储器单元，存储器的寻址空间一般都为64 KB。
(3) 通用微机中I/O接口主要考虑标准外设(如CRT、标准键盘、鼠标、打印机、硬盘、光盘等)。
单片机的I/O接口实际上是向用户提供的与外设连接的物理界面。
用户对外设的连接要设计具体的接口电路，需有熟练的接口电路设计技术。
单片机还可称为微控制器或嵌入式控制器1602液晶设置为16字符2行显示，5*7点阵，8位数据接口的命令格式。
p207_crol()_函数头文件答：intrins.h中断请求被响应的条件（p84)答：(1)总中断允许开关接通，即IE寄存器中的中断总允许位EA=1 （2）该中断源发出中断请求，即该中断源对应的中断请求标志为"1"(3) 该中断源的中断允许位=1，即该中断被允许。
（4）无同级或更高级中断正在被服务。
中断函数格式（p87)答：函数类型函数名（形式参数表） interrupt n using n LE是74HC573锁存器的锁存允许端，有效电平为低。
发光二极管驱动电流5-20mA，按红橙黄绿蓝靛紫的顺序，导通电流依次增大，一般情况下，电流控制在5~20mA。
单片机还可称为微控制器通过堆栈操作实现子程序调用时，进行断点保护，首先保护那个寄存器答：PC单片机按键去抖动(p184)答：常用的按键去抖动的方法有两种：一种是用软件延时来消除按键抖动，一种是采用专用的键盘/显示器接口芯片。
答;unsigned char key_scan(void){if(key == 0) //检测到被按下{delay(5); //延时5ms，消抖if(key != 0)retrurn 0; //是抖动，返回退出while(!key1); // 确认被按下，等下释放delay(5); //延时5ms，消抖while(!key1); //确认被释放return 1; //返回按下信号}return 0; //没信号}最小系统运行的必要条件（要素）电源：VCC、GND-单片机电源引脚，不同型号单片机接入对应电压。
复位电路：单片机复位引脚，当输入连续两个机器周期以上高电平时为有效，用来完成单片机的复位初始化操作。
晶振：适当频率的晶振。
