如何用串联谐振给发电机做交流耐压试验

电力人都在看的串联谐振电缆交流耐压试验三种方法串联谐振电缆交流耐压试验方法包括电缆试验超低频法、电缆试验振荡电压法、电缆试验和电感式谐振压力电阻法、电缆试验谐振耐压法、电缆试验串联谐振法、电缆试验平行共振法和六种方法，文中详细介绍了电缆交流耐压试验的三种方法。

一、超低频法常用的是0.1Hz耐压试验，由于电缆容量大，测试变压器的容量大，需要进行工频测试，而且需要在现场提供相当大的测试电源，为电缆提供无功功率，这种方法不适合现场使用，因此，采用超低频作为测试电源，可以大大提高测试变压器的容量，理论容量为0.1hz时功率频率的1/500，易于现场实现，。

但该方法对交联聚乙烯等挤塑绝缘电缆的主绝缘和副绝缘缺陷的检测并不有效，目前，该方法已应用于中低压电缆的测试。

二、振荡电压法直流充电线，电感器放电电压的电阻，以达到一定的间隙，以获得一个阻尼振荡电压，主绝缘电缆和附件的缺陷检查，这种方法比直流电压测试更有效，但仍存在一些问题，所述振荡电压衰减之一存在时，其难以满足长电缆的需要，这两个电压电缆有较大损伤的更高的频率。

三、谐振耐压法谐振压力测试的方法是改变测试回路中的电感和频率，使回路处于谐振状态，能够满足高压大电流的测试要求，谐振耐压方法根据调节方式分为调频式和调频式，根据谐振方式分为串联谐振和并联谐振。

1、调感式电缆谐振耐压。

通过调节反应器中并在谐振频率（50赫兹）的电缆的电容的回路反应器的电感。

测试要求来实现的。

2、调频式电缆谐振耐压。

通过改变测试电源的输出频率。

电路中电感固定的电抗器可以与测试产品产生共振，满足测试要求。

3、电缆与谐振串联法。

当试验变压器的电流满足试验要求，电压达不到试验电压时，电抗器与试验件串联测试。

当回路处于谐振状态时，变压器Q倍的输出电压（Q是电路质量因数）可在试验件上产生。

电源所提供的功率仅是回路中消耗的有功功率。

4、电缆与谐振并联法。

当测试电压互感器和电流主要测试要求得到满足。

串联谐振交流耐压试验装置操作具体步骤串联谐振交流耐压操作说明:用于10KV 电缆的耐压装置，励磁变压器一般接低端;用于10KV 和35KV 电缆的耐压装置，10KV 电缆耐压励磁变压器接低端，35KV 电缆耐压励磁变压器接较高端;用于10KV 、35KV 和110KV 电缆的耐压装置:10KV、35KV 电缆耐压励磁变压器接低端，电力110KV 电缆耐压励磁变压器接高端;1.1.3 电抗器及电容器分压器接线注意事项:对于短电缆，无论电压高低，一般将至少两节电抗器串联，以确保回路可以谐振。

励磁变压器接线注意事项:1.用于电机的耐压装置，励磁变压器一般接低端; 用于电机和电缆的耐压装置，电缆耐压励磁变压器接低端，电机耐压励磁变压器接高端;通常情况下，用于电机耐压的谐振装置兼容较低电压的电缆。

GIS、开关及变压器试验操作:励磁变压器接线注意事项:1.用于开关、GIS、变压器的耐压装置，励磁变压器的输出电压一般较高; 用于开关、GIS 的耐压装置，励磁变压器接高端，变压器耐压励磁变压器接低端;通常情况下，改种型号的谐振装置兼容较较短长度的电缆，励磁变压器接低端。

电抗器接线注意事项:1.用于开关及较低电容量的试品交流耐压试验时，需要将所有电抗器串联在高压回路中，可以确保谐振。

用于开关、GIS、变压器的耐压时，需要将电抗器串联连接，电抗器串联只数按照实际的试验电压确定。

通用操作步骤:正确按照接线示意图及相关要求连接试验回路，在现场设置试验警示标记，正确设置各项试验参数。

自动试验:进入图2 界面，点击“自动”，进入下图4 界面，点击“启动”，“确认”，则自动进行调谐、升压、计时、降压。

界面依次如下:调谐升压:计时:降压:试验完成:在试验过程中出现保护动作时，均有相关界面显示。

手动/半自动试验:进入图2 界面，点击“手动”，进入下图4 界面，点击“启动”，“确认”，中试控股则可以进行手动/自动调频、手动升降压。

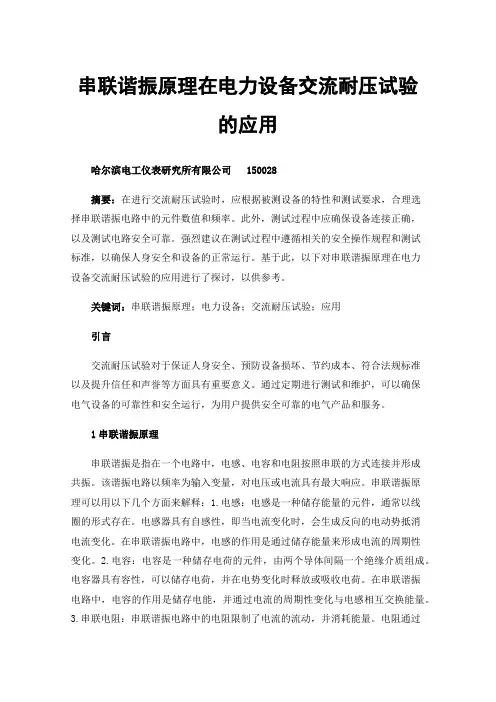

串联谐振原理在电力设备交流耐压试验的应用哈尔滨电工仪表研究所有限公司 150028摘要：在进行交流耐压试验时，应根据被测设备的特性和测试要求，合理选择串联谐振电路中的元件数值和频率。

此外，测试过程中应确保设备连接正确，以及测试电路安全可靠。

强烈建议在测试过程中遵循相关的安全操作规程和测试标准，以确保人身安全和设备的正常运行。

基于此，以下对串联谐振原理在电力设备交流耐压试验的应用进行了探讨，以供参考。

关键词：串联谐振原理；电力设备；交流耐压试验；应用引言交流耐压试验对于保证人身安全、预防设备损坏、节约成本、符合法规标准以及提升信任和声誉等方面具有重要意义。

通过定期进行测试和维护，可以确保电气设备的可靠性和安全运行，为用户提供安全可靠的电气产品和服务。

1串联谐振原理串联谐振是指在一个电路中，电感、电容和电阻按照串联的方式连接并形成共振。

该谐振电路以频率为输入变量，对电压或电流具有最大响应。

串联谐振原理可以用以下几个方面来解释：1.电感：电感是一种储存能量的元件，通常以线圈的形式存在。

电感器具有自感性，即当电流变化时，会生成反向的电动势抵消电流变化。

在串联谐振电路中，电感的作用是通过储存能量来形成电流的周期性变化。

2.电容：电容是一种储存电荷的元件，由两个导体间隔一个绝缘介质组成。

电容器具有容性，可以储存电荷，并在电势变化时释放或吸收电荷。

在串联谐振电路中，电容的作用是储存电能，并通过电流的周期性变化与电感相互交换能量。

3.串联电阻：串联谐振电路中的电阻限制了电流的流动，并消耗能量。

电阻通过电流的通过产生电压降，在串联谐振电路中起到耗散能量的作用。

当串联谐振电路在特定的频率下达到共振时，电感和电容的反应抵消了电阻的影响，使电路的阻抗降低到最小值。

在该频率下，电流达到最大值，而电压在电感和电容之间达到最大值。

串联谐振电路的共振频率由电感、电容和电阻的数值决定。

当频率接近共振频率时，电流会迅速增加，而在共振频率之外，电流的响应将减弱。

电缆串联谐振交流耐压测试方法电缆串联谐振交流耐压试验方法有电缆测试超低频法，电缆测试振荡电压法和电缆测试谐振耐压法3种。

1、电缆测试的超低频方法一般的工频耐压测试中，电缆容量大，测试变压器容量大，现场需要大量的测试电源来为电缆提供无功功率。

因此，工频耐压测试不适用于该领域。

因此，必须使用超低频作为测试电源。

这样不仅可以减少测试变压器的容量，还可以更方便地操作现场测试。

但是，由于用这种方法检测出的绝缘缺陷不太有效，所以“方法”一词通常用于测试中适用的低压电缆。

2、电缆测试振荡电压的方法测试的原理是用直流给电缆充电。

电压达到一定值后，通过间隙释放电阻和电感，得到阻尼振荡电压，检查电缆的主绝缘和附件的绝缘缺陷。

该方法比直流耐压试验效果好，但振荡电压有衰减，不能满足长电缆的需要，存在高频电压对电缆的损坏较大的问题。

3、谐振耐压测试方法该方法能够满足高压大电流的测试要求。

根据调节方式的不同，将谐振耐压法分为感应调制法和频率调制法。

根据共振方式的不同，分为串联共振和并联共振。

电缆的可调电感谐振耐压用于调节电抗器的电感，使电抗器的电容器和电缆在电源频率(50Hz)下谐振，满足测试要求。

电缆的调频谐振耐压会改变测试电源的输出频率，使电抗器环路上具有固定的电感，然后被测产品出现谐振，以满足测试要求。

电缆串联谐振法是在测试变压器的电流满足测试要求，但电压没有达到测试电压时，将电抗器和测试产品串联进行测试。

当电路处于谐振状态时，测试产品之所以能够产生q倍谐振法，是因为在测试变压器的电压满足测试要求，但电流不满足要求时，电抗器与测试产品并联，使环路参数满足测试的谐振要求。

电抗器的感应电流补偿测试产品的电容器电流。

串联谐振法对容性试品交流耐压试验的方法及参数计算
方法：
1.构建测试电路：将试品与一定频率交流电源和电流表连接，组成串
联谐振电路。

谐振电路由电源、交流电路、试品、电感和电容组成。

2.设置测试频率：根据试品的特性和所需测试的频率范围，选择合适
的交流电源频率。

3.调整电感和电容：根据试品的额定容值和测试频率，选择合适的电
感和电容，使得串联谐振电路在测试频率上达到谐振。

4.测试电流：通过交流电流表测量电路中的交流电流，并记录下来。

5.计算耐压值：根据谐振时的电感和电容值，可以计算出交流耐压值。

交流耐压值是试品能够承受的最高电压。

参数计算：
1.电感计算：电感的大小与试品的容值和频率有关。

根据串联谐振电
路的条件，可以通过以下公式计算电感值：
L=1/(4π^2f^2C)
其中，L为电感值，f为频率，C为试品的容值。

2.电容计算：电容的大小与试品的容值和频率有关。

可以根据以下公
式计算电容值：
C=1/(4π^2f^2L)
其中，C为电容值，f为频率，L为电感值。

3.耐压计算：根据谐振电路的条件，可以将谐振时的电感值和电容值代入以下公式计算耐压值：
V=2πfL
其中，V为耐压值，f为频率，L为电感值。

需要注意的是，在实际操作中应当注意电路的安全性，避免触电等事故发生。

同时，选用合适的频率范围和合适的仪器设备，以确保测试的准确性和可靠性。

串联谐振耐压试验工作原理串联谐振耐压试验是一种常见的高电压设备绝缘状态评估方法，用于评估设备的耐压能力。

该方法通过在设备的绕组上施加高电压，观察电压波形并测量电流，从而评估设备的耐压能力和绝缘状态。

下面将详细介绍串联谐振耐压试验的工作原理。

首先，需要了解一些谐振电路的原理。

谐振电路是一种特殊的电路，当电感和电容的阻抗相等时，电路中的电流和电压波形达到最大值。

在一定条件下，谐振电路可以产生共振现象，使得电压和电流加倍。

在串联谐振耐压试验中，测试电源与设备绕组串联，形成一个谐振电路。

在测试时，测试电源的频率会根据设备的额定工作频率进行调整，使谐振电路处于共振状态。

在共振状态下，测试电源将提供最大的电流，并且电压波形最大。

通过测量电流和电压波形，可以评估设备的耐压能力和绝缘状态。

具体而言，串联谐振耐压试验的工作原理如下：1.建立测试电路：将测试电源与设备绕组串联，并通过调整测试电源的频率使之与设备的额定工作频率相同。

2.谐振电路建立：当测试电源的频率与设备的工作频率相同时，电感和电容的阻抗相等，从而形成一个谐振电路。

3.共振状态：在共振状态下，谐振电路的电流和电压波形达到最大值。

此时，测试电源将提供最大的电流，并且电压波形最大。

4.观察电压波形：通过示波器等仪器观察测试电源输出的电压波形。

如果电压波形幅值稳定且无明显损耗，表明设备的绝缘状态良好，能够承受额定电压。

5.测量电流：通过电流互感器等仪器测量测试电源输出的电流值。

根据测试电源输出的电流值和设备的额定电流值进行比较，可以评估设备的耐压能力和绝缘状态。

6.完成测试：根据测试结果，判断设备的绝缘状态。

如果设备的绝缘状态良好，可以认定该设备具有较好的耐压能力，能够安全运行。

如果设备的绝缘状态存在问题，可能需要进行进一步的检修或维护。

总之，串联谐振耐压试验是一种通过在谐振电路中施加高电压，观察电压波形和测量电流，来评估设备绝缘状态和耐压能力的方法。

通过这种方法，可以有效地评估设备的绝缘状态，帮助确保设备的安全运行。

串联谐振的操作方法以及注意事项华天电力为大家介绍串联谐振正确操作方法介绍如下：
1.电缆试验操作：
注意事项：
（1）10kV电缆耐压装置采用串联谐振；
（2）用于10kV和35kV电缆的耐压试验装置，10kV电缆进行耐压励磁变压器接低端，35kV电缆采用耐压励磁变压器接较；
（3），用于10kV，35kV和110kV电缆：10kV，连接到所述励磁变压器，励磁变压器110kV电缆接触压力的低端35kV电压的电缆;
2.电机耐压试验操作:
注意事项:
（1）串联谐振技术用于控制电机的耐压装置，励磁变压器进行一般接低端；
（2）用于控制电机和电缆的耐压试验装置，电缆进行耐压励磁变压器接低端，电机具有耐压励磁变压器接；
（3）通常，用于电动机耐压的谐振装置与低压电缆兼容。

3. GIS、开关及变压器进行试验方法操作：
注意事项:
（1）串联谐振技术用于控制开关、GIS、变压器的耐压装置，励磁变压器的输出工作电压进行一般具有较高；
（2）用于控制开关、GIS的耐压试验装置，励磁变压器接，变压器进行耐压励磁变压器接低端；
（3）通常，模型兼容的交换到大于连接到下端的谐振装置的电缆，励磁变压器更短的长度;
（4）用于控制开关及较低电容量的试品交流耐压试验时，需要将企业所有电抗器串联在高压系统回路中，可以有效确保实现谐振；
（5）用于控制开关、GIS、变压器的耐压时，需要将电抗器进行串联系统连接，电抗器串联只数按照企业实际的试验工作电压通过确定。

电缆串联谐振做电缆交流耐压试验方法电缆串联谐振做电缆交流耐压试验有：电缆试验超低频法、电缆试验振荡电压法、电缆试验谐振耐压法三大方法。

1、首先是电缆试验超低频法。

由于常用的工频耐压试验中，电缆容量大，试验变压器容量大、且需要现场提供相当大的试验电源，来给电缆提供无功功率，因此，工频耐压试验并不适用于现场。

所以就需要采用超低频作为试验电源，不仅可以让试验变压器的容量降低，而且在现场试验操作起来更简单，但由于此方法检测出的绝缘缺陷效果不太好，所以词方法一般在中低压电缆试验中应用。

2、然后是电缆试验振荡电压法。

试验原理是对电缆进行直流充电，电压达到一定值后，通过间隙对电阻电感放电，就得到一个阻尼振荡电压，以此检查电缆主绝缘和附件的绝缘缺陷。

这一方法要比直流耐压试验更有效，不过震荡电压存在衰减，不能满足长电缆的需要，且高频率电压对电缆有非常大伤害，这是这一方法存在的问题。

3、后是谐振耐压试验方法。

此方法可以满足高电压、大电流的试验要求。

谐振耐压法按调节方式分为调感式和调频式;按谐振方式分为串联谐振和并联谐振。

电缆调感式谐振耐压是经过调解回路电抗器的电感量，让电抗器和电缆的电容在工频(50Hz)下产生谐振，来达到试验要求。

电缆调频式谐振耐压是改变试验电源的输出频率，使回路中固定电感量的电抗器与试品产生谐振来达到试验要求。

电缆串联谐振法是当试验变压器的电流满足试验要求而电压达不到试验电压时，采用电抗器与试品串联的方式进行试验，当回路处于谐振状态时，试品上可以产生Q倍(Q为回路品质因数)的变压器输出电压，电源供给的能量仅仅是回路中消耗的有功功率。

电缆并联谐振法是当试验变压器的电压满足试验要求而电流达不到要求时，采用电抗器与试品并联的方式使回路参数满足谐振要求进行试验，此时电抗器的感性电流补偿试品的容性电流。

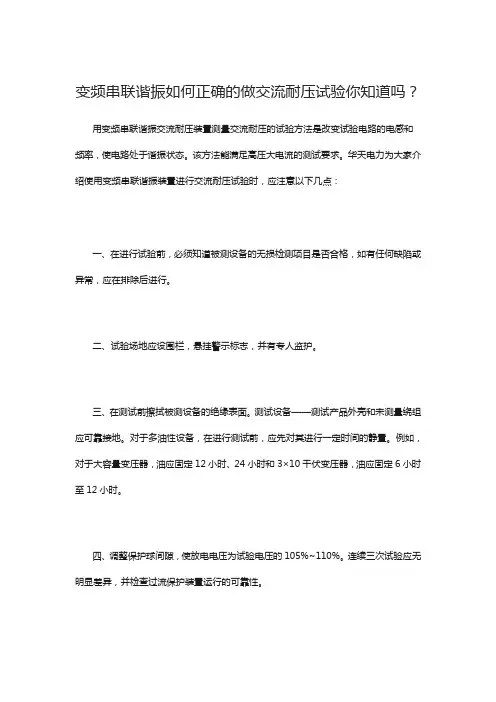

变频串联谐振如何正确的做交流耐压试验你知道吗？用变频串联谐振交流耐压装置测量交流耐压的试验方法是改变试验电路的电感和频率，使电路处于谐振状态。

该方法能满足高压大电流的测试要求。

华天电力为大家介绍使用变频串联谐振装置进行交流耐压试验时，应注意以下几点：一、在进行试验前，必须知道被测设备的无损检测项目是否合格，如有任何缺陷或异常，应在排除后进行。

二、试验场地应设围栏，悬挂警示标志，并有专人监护。

三、在测试前擦拭被测设备的绝缘表面。

测试设备——测试产品外壳和未测量绕组应可靠接地。

对于多油性设备，在进行测试前，应先对其进行一定时间的静置。

例如，对于大容量变压器，油应固定12小时、24小时和3×10千伏变压器，油应固定6小时至12小时。

四、调整保护球间隙，使放电电压为试验电压的105%~110%。

连续三次试验应无明显差异，并检查过流保护装置运行的可靠性。

五、根据测试接线图连接接线后，应由专人检查其是否正确(包括引至地面的距离、安全距离等)。

在准备加压之前；六、加压前，检查调压器是否处于零位，确认压力调节器在零位后可加压，高呼"家庭高压"后方可进行操作；七、对于升压速度，当试验电压小于30%时，可以稍快一点，此时升压应均匀，按5%试验电压/s升压，或升至10-15s的额定试验电压。

八、在升压过程中应监测电压表和其他仪表的变化。

当额定测试电压为0.5倍时，应读取被测设备的电容电流，当上升到额定电压时，开始计算时间，然后读取电容电流，时间慢慢降至零，然后断开电源；九、如果在试验中发现电压表的指示器摆动非常大，就会发出异响，毫伏表的指示急剧增加，在绝缘表面上有烟、火、或连续的火花放电，在高压侧放置接地线后立即降低电压，找出原因；十、试验设备未明确规定时，一般耐受时间为1分钟；绝缘棒等器具的耐受时间为5分钟。

试验结束后，应及时挂接地线，然后与相关部位接触，不应出现发热现象；十一、试验前、后应测量试验设备的绝缘电阻和吸收比，两者之间应无明显差异。

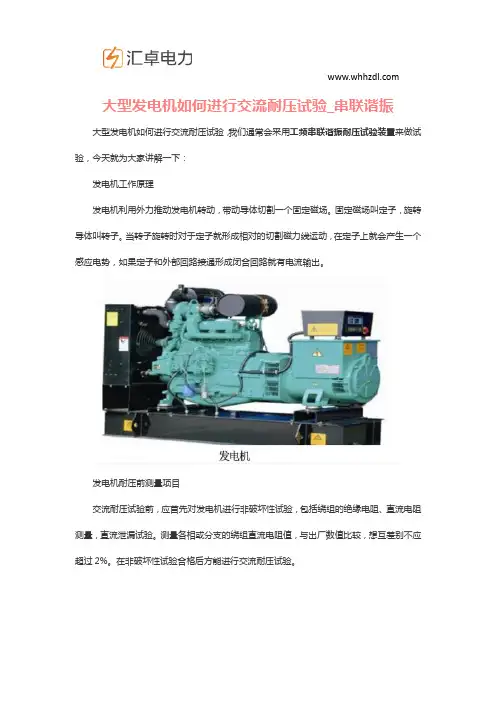

大型发电机如何进行交流耐压试验_串联谐振大型发电机如何进行交流耐压试验，我们通常会采用工频串联谐振耐压试验装置来做试验，今天就为大家讲解一下：发电机工作原理发电机利用外力推动发电机转动，带动导体切割一个固定磁场。

固定磁场叫定子，旋转导体叫转子。

当转子旋转时对于定子就形成相对的切割磁力线运动，在定子上就会产生一个感应电势，如果定子和外部回路接通形成闭合回路就有电流输出。

发电机耐压前测量项目交流耐压试验前，应首先对发电机进行非破坏性试验，包括绕组的绝缘电阻、直流电阻测量，直流泄漏试验。

测量各相或分支的绕组直流电阻值，与出厂数值比较，想互差别不应超过2%。

在非破坏性试验合格后方能进行交流耐压试验。

发电机绕组一般都是星形接线，绕组的端口对地承受着相电压，当有一相接地时，其他两相对地的电压就升为线电压,所以试验电压的选择，不能低于发电机额定工作线电压，否则就失去了耐压试验的意义。

因大型发电机容量太大，交流耐压试验中所需试验变压器的要求也更高，所以无法采用传统的试验方法。

对于这种大容量的电气设备打耐压，我们应使用发电机工频交流耐压试验装置。

如下图所示，该装置主要针对单机容量在250MW及以下水力发电机的交流耐压试验设计制造。

发电机耐压试验准备1.发电机定子、转子安装已完成，其它的冷态电气试验已完成，并符合交接试验规程及厂家技术要求。

2.发电机出线与出线母排的软联接拆除，并将出线母排短路接地、且有足够的安全距离。

3.发电机尾部的三相连接母排拆除。

4发电机尾部电流互感器二次绕组均要短路接地。

5发电机转子绕组短路接地。

6发电机测温元件对地绝缘测试合格，并短路接地。

7.在发电机平台应设置安全围栏，并挂“止步，高压危险”警示牌、同时派专人监护。

完成准备工作后，下面我们按下图内容连接好线路开始升压。

以上内容便是发电机交流耐压试验项目，想了解试验所需设备清单可点击“串联谐振耐压试验解决方案”查看。

串联谐振在发电机定子耐压试验方法HTXZ 串联谐振在发电机定子耐压试验方法：1、按照设备接线原理图连接好试验设备之间的连线，接入380V三相交流电源，连接好电抗器和定子绕组之间的连线；2、设定过电压、过电流保护定值：过电压定值一般按1、1倍试验电压设定（24×1、1=26、4kV）。

过电流保护定值为试验电流的1、1倍，但是考虑到试验过程中试验电流的计算误差、以及可能出现的电压波动，所以一般在实际操作时，可把过电流定值稍微调大一些，避免正常试验过程中出现过电流保护动作，造成试验终止，增加试验的次数，从而对定子绕组造成不必要的损伤；3、试验电流的确认：升压试验前，一般可使用电容电桥测定定子绕组的单相对地电容大小（有的发电机厂家提供定子绕组单相对地电容值），并以此作为计算试验设备容量和设定过电流保护定值的依据；4、合上控制电源开关，检查各表计指示是否正常，操作电动调压器和电抗器的驱动电动机，进行升降、增减操作，检查设备运转是否正常；5、控制功能检查完毕后，点击“合闸”按钮，合上主回路电源开关。

操作电动调压器进行升压，升压到电抗器上获得几百伏电压后停止；再操作电抗器，改变气隙来调谐使输出电压达到最高，此时控制台功率因数表显示接近于1、0（一般情况下可略低于1，回路略微呈现容性），至此，调谐过程结束；6、操作电动调压器继续升压，升压过程应尽量匀速进行，升压过程持续时间以10s～15s为最佳（防止在高电压情况下停留时间过长，造成定子线棒绝缘损伤）。

升至额定试验电压后，控制台中的自动计时器（预先设定为60s）自动启动开始计时，60s结束后自动计时器动作，自动操作电动调压器动作，逐步降压至最低。

然后操作“分闸”按钮，断开主回路开关。

至此，耐压试验结束。

耐压试验中的注意事项：1、耐压试验属高电压试验，试验电压通常在几万伏，因此为了保证试验过程中人身和设备安全，试验前首先必须做好可靠的设备接地；通常，需从2个以上的可靠接地点与设备的进行可靠连接；2、试验过程中，有关人员需加强对被试品的监护，一旦发现电晕、放电等不正常的现象，因立即中止试验，迅速操作调压器降压。

变频串联谐振在发电机定子绕组交流耐压试验中的应用随着科技的不断发展，电力行业的发展也日新月异。

而在电力行业中，发电机作为电能转换设备的核心部件，其性能的稳定和可靠性的检测显得尤为重要。

在发电机定子绕组的交流耐压试验中，变频串联谐振技术正逐渐受到人们的关注和应用。

本文将针对这一主题进行深入探讨，探寻变频串联谐振技术在发电机定子绕组交流耐压试验中的应用及意义。

1. 变频串联谐振技术的基本原理和特点变频串联谐振技术是指利用变频器控制交流电源，使其频率逐渐接近被测谐振频率，从而使被测谐振回路进入共振状态。

这种技术的特点是能够实现精确的频率控制，对被测谐振回路产生很强的激励作用，并且具有较高的能量利用率。

在发电机定子绕组交流耐压试验中，利用变频串联谐振技术能够更加准确地模拟实际工作状态下的电磁场变化，提高测试的真实性和可靠性。

2. 变频串联谐振技术在发电机定子绕组交流耐压试验中的应用在发电机定子绕组交流耐压试验中，定子绕组是一个关键的部件，其绝缘性能直接关系到整个发电机的安全运行。

为了保证定子绕组在长期工作状态下的安全可靠性，需要进行交流耐压试验，以检测其绝缘强度和耐压能力。

而采用变频串联谐振技术进行测试能够更加准确地模拟各种工况下的电压变化，从而更全面地评估定子绕组的绝缘性能，为发电机的安全运行提供有力的保障。

3. 变频串联谐振技术在发电机定子绕组交流耐压试验中的意义通过以上的介绍我们可以看到，变频串联谐振技术在发电机定子绕组交流耐压试验中具有重要的应用价值。

它能够更真实地模拟电磁场变化，提高测试的可靠性和精确性；它能够全面评估定子绕组的绝缘性能，为发电机的安全运行提供重要的保障。

可以说变频串联谐振技术在发电机定子绕组交流耐压试验中是必不可少的工具。

4. 个人观点和理解作为一种新兴的测试技术，变频串联谐振技术在电力行业中的应用前景十分广阔。

在发电机定子绕组交流耐压试验中，它能够为测试提供更加真实、可靠的数据，为发电机的安全运行保驾护航。

如何用串联谐振给发电机做交流耐压试验
工频交流耐压试验是鉴定发电机绝缘强度的最有效和最直接的方法，由于试验电压与工作电压的波形、频率一致，因此对判断发电机能够投入运行具有决定性的意义，是发电机绝缘试验中一项关键性的试验。

特别注意：在进行交流耐压试验前，必须先对其它各项非破坏性试验结果，如绝缘电阻、吸收比、泄漏电流等进行综合分析判断后，才决定该发电机能否承受耐压试验的电压，以免在交流耐压试验中造成不应有的绝缘击穿。

如何用串联谐振给发电机做交流耐压试验，具体操作方法如下：
过流保护设定，按试验变压器高压侧额定电流的1.2倍整定。

例：该激励变压器高压侧额定电流为50A，所配置互感器为50/5，则其电流继电器应调整为5A。

过压保护设定，按试验时的电压的1.1倍整定。

例：该试验电压为39kV时，则其显示器应调整为43kV。

把分压器的电缆线接到控制台上高压电压两接线柱注意：所有地线必须接好，牢固可靠。

激励变压器上的高压电流接到控制台上高压电流两接线柱.
耐压时间整定：将时间继电器上的试验时间设置到所需的试验时间。

按上图所示连接好试验接线检查无误后，合上控制台的断路器，此时若调压器不在零位，调压器将自动回零。

不接通主电源，调节电抗器铁芯间隙，观察升降及间隙限位保护功能是否正常。

合闸主电源，按“升压”按钮，升压到电抗器上获得几百伏电压，通过改变气隙来调谐使输出电压达到最高，此时调谐完毕，即可升压，升压到试验电压值时，会自动耐压计时，到达设定耐压时间，设备自动降压到零。

断开主电源。

试验时，有关人员应加强对被试设备的监护，一旦出现异常现象，应将调压器迅速降压，并同时断开电源。

串联谐振法对容性试品交流耐压试验的方法及参数计算——高电压技术部刘涛2012年11月30号受红云红河烟草（集团）有限公司的委托，进行红云红河集团管理总部10kV变电站进行电缆试验。

根据GB 50150-2006《电气装置安装工程电气设备交接试验标准》中规定进行了电缆绝缘电阻试验和交流耐压试验。

在进行交流耐压试验时试验方法与我之前从事的CVT试验升压虽然都是采用串联谐振升压方法，但是也有些许不同，下面简单说一下差异之处：①试验电压不同:CVT误差试验时，最高试验电压为额定电压1.05倍或1.2倍，而交流耐压试验电压更高可达2.5倍。

②试验频率不同:CVT误差试验，对试验频率有严格要求，即频率范围为(49.5-50.5)Hz，而橡塑电缆交流耐压试验频率范围更广为（20-300）Hz之间。

这主要因为CVT误差试验时频率会影响中间变压器的传变性能，从而影响整个CVT的误差。

③电压监测装置不同：CVT误差试验，其本身二次绕组输出电压，接入互感器校验仪可做监测电压用，而橡塑电缆耐压试验则采用专门的分压测量装置来监测电压。

④被试品不同：CVT作为被试品，一般其电容量都是固定值，比如说0.02、0.01、0.0075、0.005μF，而橡塑电缆电容量一般都是不固定的，而是跟电缆长度、绝缘介质等有关。

根据上述与之前CVT试验存在差异进行分析、总结交流耐压试验的原理以及举例说明橡塑电缆耐压试验的谐振电抗器选择匹配。

一串联谐振原理简述串联谐振是由R、L、C元件串联在电路中在一定条件下发生的一种特殊现象，其电路原理图如图1所示，我们按照图1来分析谐振发生的条件以及谐振时的电路特性。

被试品图1 串联谐振原理图1 串联谐振发生的条件在R 、L 、C 串联的电路中，在交流电压U 的作用下，回路的复阻抗为jX R X X j R CL j R Z C L +=-+=-+=)()1(ωω；X 为ω的函数，其变化趋势如图2所示，当0ωω＜时，X ＜0，电路呈容性；当0ωω＞时，X ＞0，电路呈感性；当0ωω=时，0100=-=CL X ωω, R Z =此时的电路为纯阻性电路，电流和电压同相，电路此时的工作状态称为谐振，由于这种谐振是发生在R 、L 、C 串联电路中的，所以称谓串联谐振。

电缆串联谐振做电缆交流耐压试验有几种方法？前言电力系统中常见的高压电缆具有良好的电绝缘性能，但长期在高温、高压、潮湿等恶劣环境中工作，会受到电气、热力、化学等多种因素的影响，导致电缆绝缘A型和B型故障，从而引发重点生产事故。

交流高压电缆耐性测试是评估电缆绝缘质量和把握电缆绝缘损坏趋势的紧要手段之一、本文将介绍电缆串联谐振法做电缆耐压试验的基本原理和几种方法。

基本原理电缆串联谐振法是测定高压电缆交流耐压强度的一种常用方法，基本原理是利用对电缆串联电感和电容所形成的串联谐振电路，当谐振频率等于测试电缆的绝缘损耗临界频率时，电流将在谐振电路中达到峰值，此时，测试电缆绝缘损耗以及绝缘强度最小值以及泄漏电流均值可测量出来。

整个测试装置紧要由高压电源、耐压表、电抗器、电容器、串联电缆（数目不等）和开关等构成。

串联谐振法的方法电缆交流耐压试验中，串联谐振法一般分为两种：单级谐振和多级谐振。

单级谐振法单级谐振法一般用于低压电缆交流耐压试验。

测试电缆通过串联电感和电容，形成一个谐振回路，从而得到测试电缆的绝缘损耗临界频率和绝缘强度最小值。

其测试装置简单、成本低、易于操作和维护，因此，被广泛应用于低压电缆的交流耐性测试。

多级谐振法多级谐振法一般用于高压电缆交流耐压试验。

测试电缆需要通过多个谐振回路，串联具有不同电容和电感的多个电缆，相较于单级谐振法，多级谐振法更加精准明确、敏感，能够更好的测试出高压电缆的绝缘损耗临界频率和绝缘强度最小值。

该测试方法需要多种不同参数值的元器件，且对操作人员的要求更高，但是，其测试精度高，适用于高压电缆压力测试。

其他相关方法串联谐振法是耐压试验中常用的方法之一，但并不是唯一的测试方法。

其他一些方法包括：—电流递增法—分层递增电压试验法—交流短路电流法这些方法与串联谐振法相比各有优势和缺点，应依据实际情况进行选择。

结论电缆串联谐振法是电缆交流耐压试验中的常用方法之一，其基本原理是利用对电缆串联电感和电容所形成的串联谐振电路，由此可以得到电缆的绝缘损耗临界频率和绝缘强度最小值。

电缆串联谐振交流耐压测试方法电缆串联谐振交流耐压测试是指在交流电缆系统的安装和运行过程中，通过对接地电缆的绝缘的串联谐振交流电压进行测试，以验证其绝缘性能是否符合要求的一种测试方法。

这种测试方法可以有效地判断电缆的绝缘质量，避免因为电缆绝缘损坏而造成电气事故。

下面将详细介绍电缆串联谐振交流耐压测试方法。

1.测试设备的准备-谐振电源：提供串联谐振交流电压的电源设备。

-负载电抗器：用于调节串联谐振电流的大小。

-高压检测仪表：用于检测电缆上的电压和电流。

-牵引电缆：用于将谐振电源和负载电抗器连接起来。

2.测试准备工作-将谐振电源的输入端和输出端连接好，确保其正常工作。

-将负载电抗器的输入端和谐振电源的输出端连接好，并根据需要进行调节。

-将负载电抗器的输出端和牵引电缆的一端连接好，另一端则连接到待测试的电缆上。

3.测试操作步骤-打开谐振电源，并设置好所需的串联谐振电压和频率。

-调节负载电抗器，使得负载电流达到测试要求。

-使用高压检测仪表对电缆的绝缘电压和电流进行监测，并记录下测试数据。

-根据测试结果判断电缆的绝缘性能是否符合要求。

4.测试注意事项-测试前需要对测试设备进行校验和保养，确保其正常工作。

-测试时应注意安全，避免电击和短路等事故的发生。

-测试时应严格按照要求进行操作，确保测试数据的准确性和可靠性。

-测试结束后应及时关闭设备，并对测试数据进行整理和分析。

总结：电缆串联谐振交流耐压测试方法是一种有效的测试手段，可以对电缆的绝缘性能进行评估和监测。

通过该测试方法可以发现电缆中可能存在的绝缘缺陷和故障，及时采取措施进行修复和更换，确保电缆系统的安全和可靠运行。

在实际的工程中，应根据具体的要求和情况，合理选择测试设备和参数，并严格按照标准操作进行测试，以获得准确可靠的测试结果。

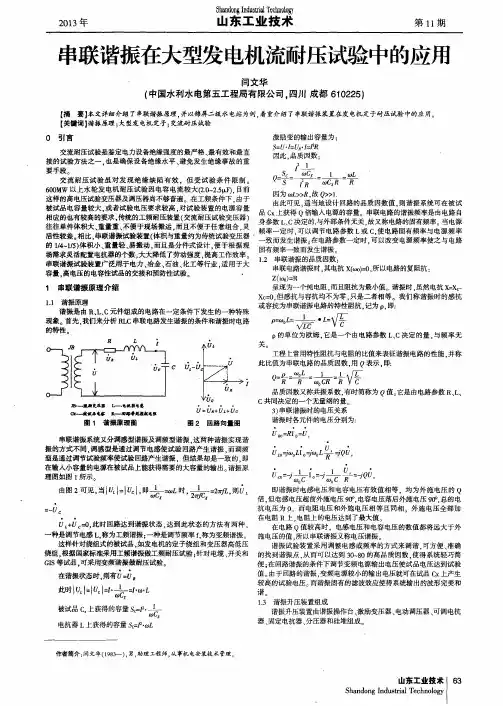

浅析基于串联谐振法的发电机交流耐压试验文章结合辽宁葫芦岛绥中1000WM机组实例，简述了串联谐振方法耐压试验的原理，分析了试验设备的选择与确定方法，通过对试验参数的计算与分析，对串联谐振法的发电机交流耐压试验进行了具体探析。

标签：串联谐振;高压试验;发电机;参数;计算;设备选择;结论分析引言：由于发电机在通水前后的差别较大，并且在通水后测量的电容量极不稳定，每次测量的结果皆不相同，因而确定发电机的电容量是一项难度较大的工作，稍有不慎便会给设备的配备带来很大变数。

新型耐压试验方法和装置串联谐振方法在实际施工中取得了很好的效果。

本文将对基于串联谐振法的发电机交流耐压试验参数计算及设备选择展开具体探讨与论述。

1 工程概况辽宁葫芦岛绥中1000WM机组发电机为东方汽轮机厂制造，汇水管采用死接地方式接地，耐压试验是在模拟实际工况下通水进行试验，出厂耐压试验值为55000V，现场交接试验要求为出厂耐压试验值的80%为44000V，定子设计电容值为197nF，发电机各项技术参数见表1。

表1 发电机各项技术参数2 绝缘耐压试验2.1耐压试验的物理模型一切绝缘体，在电场作用下的等效模型如下图的多个电路串、并联组成，对于不同的材料的绝缘设备，其电容及电阻大小是不同的。

电场作用下的等效模型如图1所示。

图1 电场作用下的等效模型图一切的耐压试验都是建立在此模型的基础上的。

不同的耐压方法它所产生的电压都将加在此模型上;对于直流耐压试验，加在绝缘体上的电压是按照电阻分布的，对于交流耐压试验则是按照电容分布的，选择哪种耐压方法是根据绝缘材料的特性和应用场合等多种因素决定的。

例如：油纸绝缘电缆采用直流电源试验取得了很成功的试验成果，但直流试验却不适合于交联电缆的试验。

实践证明，直流耐压对GIS、GIT、GIB也没有效果。

所以现场试验的最佳电源是工频电源，如试验室的电源45—65HZ。

根据GB50150规程，现场的电缆、GIS的试验采用更大频率范围的30—300HZ。
