染整工艺设备讲义

染整工艺设备第二章通用装置一．平幅织物与辊面摩擦规律——P6-8二．平幅进布装置紧布器：由两根不能自转的紧布杆，支架和调节机构组成。

调节机构由手动的蜗杆蜗轮组成，通过手动调节使两根紧布杆绕支架中心点回转适当角度，可相应增，减运行平幅织物在两根紧布杆面上的包绕角。

张力杆：常由三根木杆或钢管为一组固定安装于进布架上，利用运行平幅织物与相互平行的各张力杆弯曲表面的包绕摩擦增加进机织物的经向张力。

三．扩幅装置克服平幅织物起皱的措施：通过机械作用控制织物纬向收缩并给予织物适当的扩展力。

达到防皱、去皱的目的。

种类：1.伸缩板式扩幅辊原理：该辊利用扩幅条板向辊两端扩伸产生的摩擦力，使织物两个半幅分别向左右部作纬向扩展去皱。

适用范围：主要用于易被擦伤和经向张力不宜太大的干态丝织物，毛织物和针织物等的扩幅去皱。

2.螺纹扩幅板原理：运行织物的纬纱与螺纹接触过程中，接触点的移动方向是按两者接触先后次序逐点分别向织物左右部移动，从面有利于织物扩展去皱。

注：安装、使用螺纹扩幅时须使板面中央的螺纹箭头指向与织物运行方向相反方能获得扩展去皱效果。

3.螺纹扩幅辊(1)主动螺纹扩幅辊原理：与螺纹扩幅板相同。

注：其螺纹箭头指向和回转方向都与织物运行方向相反。

但由于加大织物与螺纹辊面之间的相对速度，因而其扩展去皱效率较螺纹扩幅板高。

(2)被动螺纹扩幅辊原理——P13注：其螺纹箭头指向和回转方向都与织物运行方向相同。

扩幅效果：螺纹扩幅板和主动螺纹扩幅辊都有积极的扩展去皱作用，并以后者为强，但织物经向张力增加较多，被动螺纹扩幅辊只有消极的防皱作用。

为了加强去皱和消除织物卷边，常将两只主动螺纹扩幅辊组合使用，使织物正反面分别与一螺纹辊面接触。

4.扩幅弯辊：其扩幅效果与弯辊半径成正比，与弧形半径成反比5.指形剥边器四．平幅导布装置作用：用以自动诱导进机平幅织物在正常位置运行而又不超出允许的左右游动范围，即能自动纠偏，同时在一定程度上有扩展织物的作用。

染整设备讲义目录第一章通用装置1. 导布辊2. 扩幅装置3. 平幅导布装置4. 正位(对中)装置5. 整纬装置6.线速度调节装置7.开幅设备8. 平幅进布(出布)装置9.通用装置应用第二章通用单元设备1. 平幅浸轧设备2. 脱水设备3. 净洗设备4. 烘燥设备5. 汽蒸设备第三章专用设备1.前处理设备2.染色设备3.印花设备4.预缩、涂层设备前言染整技术是一门综合性技术，影响染整加工水平的高低，主要受染整工艺水平、染化料质量和染整加工设备等因素影响。

选择染整生产方法和制定染整工艺的主要依据：１、加工对象的具体情况，２、加工对象的质量要求，３、加工条件（设备）情况，４、生产技术水平及成本。

染整设备与染整产品的质量、产量、加工成本等有密切的关系；国内染整企业近二十年来对染整设备的高投入对于提高染整加工水平起了巨大的作用。

在学本课程前应熟悉棉、丝等一些常规织物的加工工艺流程，练、染、印、整工艺中的一些质量问题。

复习：《染整工艺设备》教材；参考书：陈立秋主编：《新型染整工艺设备》；《印染手册》、《丝绸印染手册》；《印染》及专业期刊；第一章通用装置染整工艺设备大多是由通用单元机和通用装置组成。

通用装置的种类很多，但就其作用分类并不多，各装置有着不同的功能，是染整设备不可缺少的组成部分。

染整设备的传动要求高主要指同步传动和同步调速。

很多染整加工流程是由多个单元机相联，而多个电动机的传动要求对织物的输送速度能同步协调。

对织物主要体现在平稳运行和适当的张力。

染整设备的自动化要求主要体现在:（１）染整工艺参数的自动检测和调节，如：温度、时间、液量、流量、织物带液率、助剂、染料浓度等；目前的设备大多只体现在前四个参数的自动化上。

（２）加工流程和某些机械动作的自动控制。

通用装置的种类很多，如导布辊、吸边器，扩幅辊，整纬装置、进、出布架等。

是染整设备各单元机和专用设备的不可缺少的组成部分。

直接影响设备的正常运转和加工织物的质量。

第一章染整工艺设备的主要特点：1.种类较多2.有些单元机通用性较强，联合机较多3.用材种类较多4.生产效率较高5.大多数设备较大、较重、较长6.传动要求高7.自动化要求高发展趋势：1.高质量、适宜小批量多品种间歇式加工的染整设备比例上升2.一机多用，适应多品种加工要求3.重视节能减排4.织物以低张力或松式运行5.进一步普及电子技术6.新技术、新工艺的应用第二章一、扩幅装置：防皱、去皱;通过机械作用控制织物纬向（横向）收缩并给予织物适当的扩展力来克服平幅织物起皱。

扩幅装置种类：1.伸缩板式扩幅辊（利用扩幅条板向辊两端扩伸产生的摩擦力，使织物两个半幅分别向左右边部作经向（横向）扩展而去皱。

该辊主要用于易被擦伤和经向（纵向）张力不宜太大的干态丝织物、毛织物和针织物等的扩幅去皱。

2.螺纹扩幅板3.螺纹扩幅辊（又称扩幅板）4.扩幅弯辊5.指形剥边器二、平幅导布装置（这类装置用以自动诱导进机平幅织物在正常位置运行而不超出允许的左右游动范围，即能自动纠偏，同时在一定程度上具有扩展织物的效果）平幅导布装置的种类：1.压辊式平幅导布器（又称吸边器）2.圆盘式平幅导布装置（圆盘式吸边器）3.指形剥边器式平幅导布器（适用于容易卷边的针织物，其特点是在不对针织物边部压轧的情况下自动诱导其运行位置，并加强展平卷边和扩展去皱的效果）绳状导布装置的种类有：1.六角导布辊和导布槽轮2导布圈和井形导布器三、整纬装置原理：利用织物在湿热条件下具有一定的可塑性，按纬移情况，通过整纬装置的机械作用调整织物全幅内各部分的经向张力，使运行的平幅织物纬纱的相应部分“超前”或“滞后”，从而使织物恢复正常状态，再经烘燥使之稳定。

方法有;直辊式整纬装置、弯辊式整纬装置、凹凸式整纬装置、光电整纬装置、针轮式整纬装置第三章一、机械脱水法方法：压轧脱水、离心脱水、真空吸水二、轧液辊：轧液辊又称轧辊，常由两只或三只轧液辊组成轧液辊面，由电动机经传动机构拖动回转的称为主动轧液辊（为硬橡胶辊或金属辊），经主动轧液辊面摩擦传动而回转的称为被动轧液辊（为橡胶辊或纤维辊）按辊面材料分为金属辊（多为不锈钢辊）、非金属辊（橡胶辊或纤维辊）三、影响轧水带液率的因素及其影响规律1.轧点压强：压强增大，带液率下降2.温度：温度升高，带液率降低3.运行速度：处于低速运行布速时，带液率较低4.浸轧次数：浸轧次数增多，带液率增加5.织物情况：同种纤维织物，经纬捻度低，组织疏松，可压性大者，带液率往往较低四、提高平幅轧水效率的措施1.中辊加热的三辊平幅轧水机2.采用小直径轧液辊3.微孔弹性轧液辊4均匀高效的平幅轧水机械5.喷射压缩空气五、影响织物幅向轧液均匀性的因素1.轧液辊的挠度2橡胶辊面硬度3压力和轧液辊的公称宽度六、提高普通结构轧液辊幅向轧液均匀性的措施1提高的辊面的强度和刚度式提高轧液均匀度的根本措施2从辊面的结构上来说，在不过分增大其截面的前提下，尽可能减少轧辊的挠度，可以提高轧液均匀性七、影响离心脱水效率的主要因素1.离心脱水后的残留液量与离心分离因素成反比2.离心脱水后的残留液量与各类纺织纤维的吸水性能有关，吸水性强者残留液量多，反之则少。

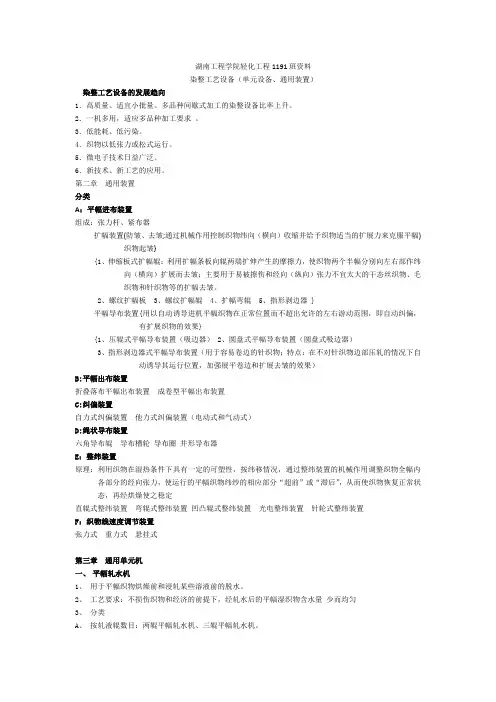

湖南工程学院轻化工程1191班资料染整工艺设备（单元设备、通用装置）染整工艺设备的发展趋向1．高质量、适宜小批量、多品种间歇式加工的染整设备比率上升。

2．一机多用，适应多品种加工要求。

3．低能耗、低污染。

4．织物以低张力或松式运行。

5．微电子技术日益广泛。

6．新技术、新工艺的应用。

第二章通用装置分类A：平幅进布装置组成：张力杆、紧布器扩幅装置(防皱、去皱;通过机械作用控制织物纬向（横向）收缩并给予织物适当的扩展力来克服平幅)织物起皱}{1、伸缩板式扩幅辊：利用扩幅条板向辊两端扩伸产生的摩擦力，使织物两个半幅分别向左右部作纬向（横向）扩展而去皱；主要用于易被擦伤和经向（纵向）张力不宜太大的干态丝织物、毛织物和针织物等的扩幅去皱。

2、螺纹扩幅板3、螺纹扩幅辊4、扩幅弯辊5、指形剥边器 }平幅导布装置{用以自动诱导进机平幅织物在正常位置而不超出允许的左右游动范围，即自动纠偏，有扩展织物的效果}{1、压辊式平幅导布装置（吸边器） 2、圆盘式平幅导布装置（圆盘式吸边器）3、指形剥边器式平幅导布装置（用于容易卷边的针织物；特点：在不对针织物边部压轧的情况下自动诱导其运行位置，加强展平卷边和扩展去皱的效果）B:平幅出布装置折叠落布平幅出布装置成卷型平幅出布装置C:纠偏装置自力式纠偏装置他力式纠偏装置（电动式和气动式）D:绳状导布装置六角导布辊导布槽轮导布圈井形导布器E：整纬装置原理：利用织物在湿热条件下具有一定的可塑性，按纬移情况，通过整纬装置的机械作用调整织物全幅内各部分的经向张力，使运行的平幅织物纬纱的相应部分“超前”或“滞后”，从而使织物恢复正常状态，再经烘燥使之稳定直辊式整纬装置弯辊式整纬装置凹凸辊式整纬装置光电整纬装置针轮式整纬装置F：织物线速度调节装置张力式重力式悬挂式第三章通用单元机一、平幅轧水机1、用于平幅织物烘燥前和浸轧某些溶液前的脱水。

2、工艺要求：不损伤织物和经济的前提下，经轧水后的平幅湿织物含水量少而均匀3、分类A、按轧液辊数目：两辊平幅轧水机、三辊平幅轧水机。
