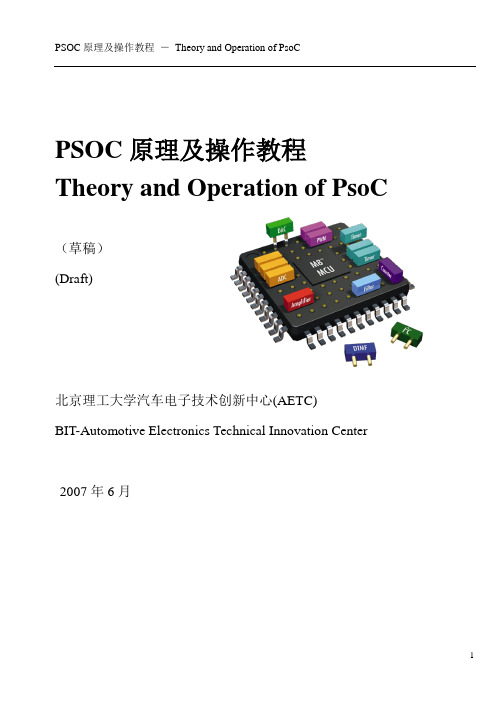

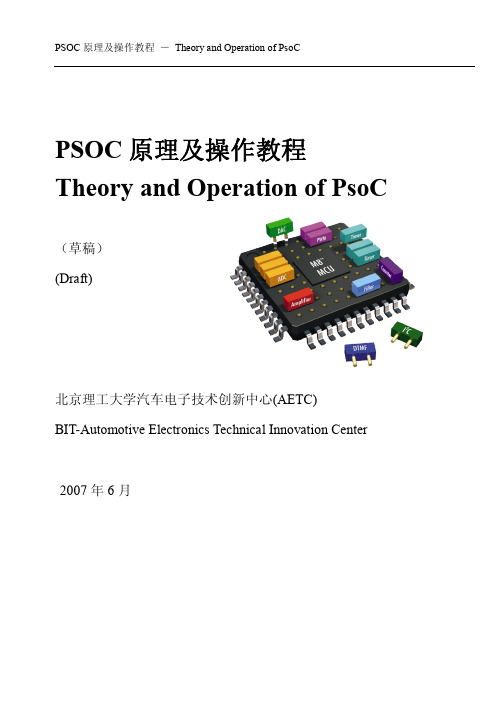

PSOC原理及操作教程Theory and Operation of PsoC（草稿）(Draft)北京理工大学汽车电子技术创新中心(AETC)BIT-Automotive Electronics Technical Innovation Center 2007年6月内容介绍汽车已经进入了电脑时代，单片机（微控制器）是汽车电子系统的核心。
随着单片机/微控制器技术的发展，出现了新的SoC（System on Chip单片系统）技术，它将固定的单片机系统模块化，通过编程实现灵活配置，将模拟处理电路集成到系统中，具有体积小、成本低、使用灵活的特点，具有广阔的发展空间。
本教程结合美国赛普拉斯（Cypress）公司的Psoc进行介绍，包括Psoc特点、原理，结合程序设计实例进行介绍。
本教程为AETC中心本科生全校实验选修课操作教程，也可作为Psoc初学者的入门参考教程。
目录第一章概述 (4)1.1 什么是SOC？ (4)1.2 PSOC与单片机相比的特点 (4)第二章PSoC的结构与特点 (6)2.1 PSOC的总体结构 (6)2.2与传统单片机系统设计方案的比较 (9)第三章PSoC集成开发环境 (11)3.1 PSOC Designer的安装 (11)3.2 PSOC IDE的使用 (15)3.3 器件编程器 (19)3.4 连接用户模块 (22)3.5 管脚互连 (23)3.6 应用程序编辑器 (27)3.6 调试 (29)第四章PsoC程序设计示例 (32)4.1 A/D采集与LED显示 (32)4.2 数字脉宽调制PWM模块实验 (36)4.3键盘中断和定时器溢出中断实验 (37)4.4 AD、DA和LED显示实验 (41)4.5电压比较器模块的使用——正弦信号到方波信号的转换 (43)4.6动态重配置实验 (45)附录PSoC功能描述 (51)3.1 PSOC内核 (51)3.2 PSOC可编程数字系统 (60)3.3 PSOC可编程模拟系统 (67)3.4 PSOC系统资源 (71)第一章概述1.1 什么是SOC？把微处理器、存储器、高密度逻辑电路、模拟和混合电路，以及其他电路集成到一个芯片上，构成一个具有信号采集、转换、存储和I/O处理功能的系统，称为片上系统（SoC-System on Chip）。
