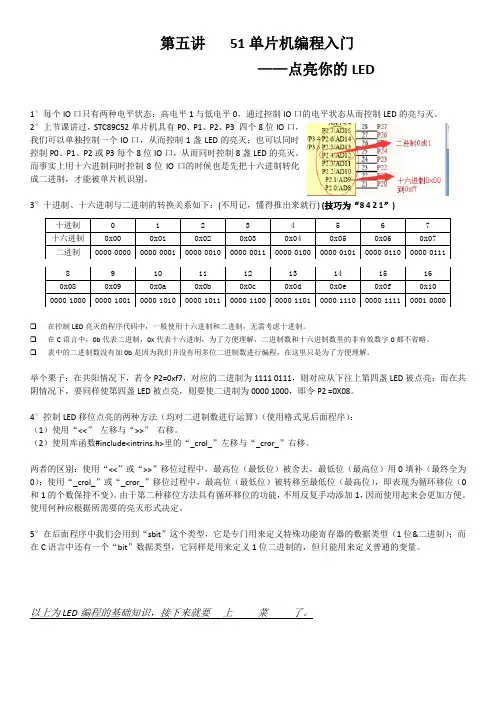

实验二51单片机点亮流水灯

51单片机流水灯程序51单片机是一种广泛使用的微控制器，具有丰富的IO端口和定时器资源。

流水灯程序是51单片机入门的基础示例之一，通过多个LED灯按照一定顺序逐个亮起或熄灭，形成流水灯的效果。

下面详细介绍51单片机流水灯程序的编写。

一、硬件连接要实现流水灯效果，需要将多个LED灯连接到51单片机的IO端口上。

一般使用P1端口作为输出端口控制LED灯的亮灭，P2端口作为输出口控制LED灯亮起的顺序。

具体连接方式如下：•将LED灯的阳极通过限流电阻连接到VCC。

•将每个LED灯的阴极通过限流电阻连接到P1端口。

•将P2端口的每个引脚依次连接到每个LED灯的阴极。

二、程序实现#include <reg52.h> //包含51单片机头文件#define LED P1 //定义LED为P1端口#define ORDER P2 //定义顺序控制为P2端口void delay(unsigned int t); //延时函数声明void main(){unsigned char i;while(1) //循环控制流水灯效果{for(i=0; i<8; i++) //控制8个LED灯{LED = 0x01<<i; //将第i个LED灯置亮delay(10000); //延时一段时间，使LED灯亮起后延时熄灭LED = 0x01>>(i+1); //将第i个LED灯置灭}}}void delay(unsigned int t) //延时函数定义{unsigned int i, j;for(i=0; i<t; i++){for(j=0; j<1275; j++);}}该程序首先定义了LED和ORDER两个变量，分别对应P1和P2端口的输出口。

在主函数中，使用一个while循环控制流水灯效果。

在循环内部，使用一个for循环控制8个LED灯的状态。

在每次循环中，先将第i个LED灯置亮，延时一段时间后将其置灭，然后进入下一个循环。

51单片机流水灯实验报告51单片机流水灯实验报告引言：51单片机是一种常用的微控制器，广泛应用于各种电子设备中。

流水灯实验是学习单片机编程的基础实验之一，通过控制多个LED灯的亮灭顺序，可以了解单片机的基本原理和编程方法。

一、实验目的本实验旨在通过使用51单片机，设计并实现一个简单的流水灯电路，加深对单片机原理的理解，掌握基本的单片机编程方法。

二、实验原理51单片机是一种8位微控制器，具有强大的功能和广泛的应用。

流水灯实验中，我们需要控制多个LED灯的亮灭顺序，通过编写程序，将指令发送给单片机，控制LED灯的亮灭。

三、实验器材1. 51单片机开发板2. LED灯若干3. 面包板4. 连接线四、实验步骤1. 将51单片机开发板连接到电脑上，打开开发板的编程软件。

2. 在编程软件中，新建一个工程，选择适合的单片机型号。

3. 编写程序，设置相应的引脚为输出模式，并配置流水灯的亮灭顺序。

4. 将单片机开发板与面包板连接，将LED灯连接到相应的引脚上。

5. 将编写好的程序下载到单片机中。

6. 打开电源，观察LED灯的亮灭顺序是否符合预期。

五、实验结果与分析经过实验，我们成功地实现了一个简单的流水灯电路。

LED灯按照设定的顺序亮灭，形成了流水灯的效果。

通过调整程序中的指令顺序，我们可以改变LED灯的亮灭顺序，实现不同的流水灯效果。

六、实验心得通过这次实验，我对51单片机的原理和编程方法有了更深入的了解。

流水灯实验是一种简单但基础的实验，通过实际操作和编程，加深了我对单片机的理解和掌握。

在实验过程中，我遇到了一些问题，如LED灯连接错误、程序逻辑错误等，但通过仔细检查和调试，最终成功解决了这些问题。

这次实验让我更加熟悉了单片机的应用，为以后更复杂的项目打下了基础。

七、实验拓展在掌握了基本的流水灯实验后，我们可以进一步拓展实验内容。

例如，可以增加控制开关，实现对流水灯的启停控制；可以设计不同的流水灯效果，如闪烁、变速等；还可以与其他传感器、模块进行组合，实现更多功能和效果。

实验3.1.2 数字量输出输出扩展——LED流水灯一、实验目的1、掌握单片机外设扩展的方法2、使用单片机和8255实现LED流水灯的控制。

二、实验内容使用汇编语言编程，功能为：通过KK1脉冲实现LED灯工作方式即时控制，完成LED 开关控制显示和LED左循环、右循环、间隔闪烁功能。

三、实验环境PC机一台，Proteus仿真软件（或TD-PIT实验系统）一套四、实验硬件电路图说明：U2为单片机SST89E554RC，U1为8255A，通过8255A的PB输出使LED工作，BUTTON 为脉冲开关。

五、程序流程图六、实验程序清单ORG 0000HAJMP 0100HORG 0100HMAIN:MOV TMOD,#60H MOV TH1,#0FFHMOV TL1,#0FFHMOV DPTR,#7300HMOV A,#80HMOVX @DPTR,ASETB TR1MOV DPTR,#7100HLEFT:MOV R0,#8MOV A,#01HAG1:MOVX @DPTR,ACALL DELAYRLC ADJNZ R0,AG1JBC TF1,RIGHTAJMP LEFTRIGHT:MOV R0,#8MOV A,#80HAG2: MOVX @DPTR,ACALL DELAYRRC ADJNZ R0,AG2JBC TF1,FLASHAJMP RIGHTFLASH:MOV R0,#8AG3: MOV A,#55HMOVX @DPTR,ACALL DELAYMOV A,#0AAHMOVX @DPTR,ACALL DELAYDJNZ R0,AG3JBC TF1,LEFTAJMP FLASHDELAY:MOV R1,#0FFHDEL0:MOV R2,#0FFHDEL: DJNZ R2,$DJNZ R1,DEL0RETEND七、实验步骤1、按实验电路图接线；2、编写实验程序，编译连接无误后进入调试状态（可用PROTEUS也可以用硬件调试）；3、按动BUTTON（PROTEUS下）或KK1（实验箱），观察流水灯工作情况，验证程序功能。

基于51单片机的流水灯设计51单片机是一种常用的微控制器，它具有高性价比、易于编程和广泛的应用范围。

流水灯是一种常见的电子灯光装置，它通过类似于瀑布般的效果，逐个点亮一系列的灯。

本文将介绍基于51单片机的流水灯的设计。

流水灯的设计过程可以分为硬件设计和软件设计两个步骤。

硬件设计：在硬件设计方面，我们需要准备以下器件和材料：1.51单片机开发板2.杜邦线3.LED灯4.电阻接下来，根据流水灯的设计思路，将多个LED灯连接在一起，形成一个线性的灯带。

为了控制LED灯的亮灭，我们需要使用51单片机的GPIO 口来提供高低电平信号。

通过改变GPIO口的输出信号，我们可以实现各个LED灯的顺序点亮和熄灭。

软件设计：在软件设计方面，我们需要使用到汇编或C语言来编写控制程序。

以下是一个简单的流水灯程序的伪代码：```1.初始化51单片机的GPIO口方向，设置为输出模式2. 定义一个存储灯光模式的数组，比如`light_pattern[] = {0xFF, 0x7F, 0x3F, 0x1F, 0x0F, 0x07, 0x03, 0x01}`3.定义一个循环计数器`i`4.进入无限循环5. 通过将`light_pattern[i]`的值写入GPIO口，控制LED灯的亮灭6.延时一定时间（比如几百毫秒）7.更新循环计数器`i`8.如果`i`超过了数组的长度，将其重置为09.结束循环```在程序中，我们可以通过循环计数器`i`来依次点亮和熄灭LED灯。

通过不断更新`i`的值，我们可以实现灯光模式的循环播放。

总结：。

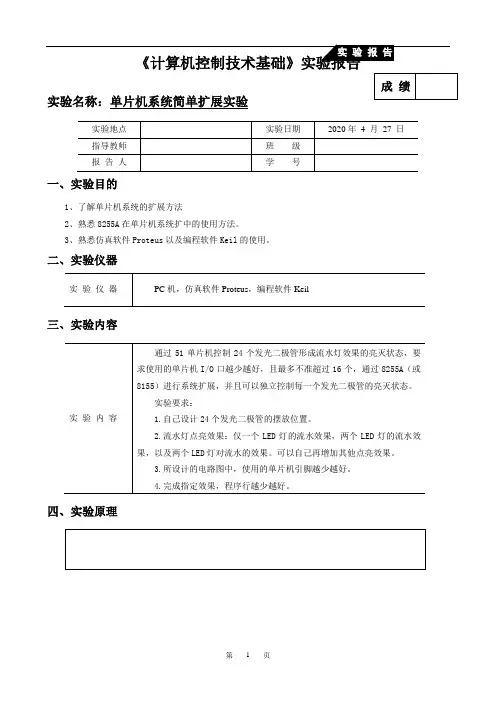

成绩实验名称：单片机系统简单扩展实验
一、实验目的
1、了解单片机系统的扩展方法
2、熟悉8255A在单片机系统扩中的使用方法。

3、熟悉仿真软件Proteus以及编程软件Keil的使用。

二、实验仪器
三、实验内容
四、实验原理
实验报告
五、实验步骤
步骤：
1、根据给定的实验要求，分析实验的目的以及实验要求。

2、通过计算机仿真软件Proteus，根据实验目的设计电路，并且绘制电路原理图。

3、根据自己设计的电路，编写控制程序。

4、调试所编写的控制程序，直至程序没有语法及语意错误，可以通过编译。

5、将所编写的无错误的程序下载至仿真软件，并进行调试，根据仿真结果修改程序。

6、重复上一步骤，知道仿真效果达到实验要求，即可完成。

六、实验程序
#include <reg51.h>
#include<absacc.h>。

51单片机实验报告（共五则）第一篇：51单片机实验报告５１单片机实验报告实验一点亮流水灯实验现象 Leｄ灯交替亮,间隔大约１0ms。

实验代码#iｎclｕde 〈ｒeg51、ｈ> ｖoｉd Delay10ms(unsigned ｉnt c)；ｖoiｄｍain（）{）1（elihwﻩ{ ﻩP0= 0x00;Delａｙ10ｍｓ（5０)；；ｆｆx0 =0Pﻩﻩ;)０5(sm０1yaleDﻩ } } ｖoid Ｄelａy1０mｓ（unsigｎｅd ｉnt c){unｓｉｇned chaｒ a，ｂ;fｏr（；c>0;c-—)｛)——b;0〉b;83=b(rofﻩ{ ﻩﻩfoｒ(ａ=130；a〉０；ａ－-）;｝ﻩﻩ｝} 实验原理W W ｈi i ｌｅ（1)表示一直循环。

循环体内首先将P0 得所有位都置于零，然后延时约5 5 ０*10=500mｓ，接着 0 P0 位全置于 1 1，于就是 D LED 全亮了。

接着循环，直至关掉电源..延迟函数就是通过多个ｆｏr r 循环实现得。

实验 2 流水灯（不运用库函数）实验现象起初 led 只有最右面得那一个不亮,半秒之后从右数第二个ｌｅｄ也不亮了,直到最后一个也熄灭,然后 led 除最后一个都亮,接着上述过程 #ｉnｃludｅmａiｎ（）｛unｓignｅd cｈar LED;ＬEＤ = 0ｘfe；while(1){ ﻩ;ＤＥL = 0PﻩDｅlay1０mｓ(50);00x0 ＝= 0P(fiﻩ {;１〈〈 DEL = DＥLﻩ)ﻩ；eｆx0 = DELﻩ} ﻩ｝ﻩ} void Dｅlay10ｍｓ（ｕnsiｇned int ｃ）｛unsiｇｎed cｈaｒ a，b；foｒ(；ｃ＞0;c－—)｛)—-ｂ;0〉ｂ;8３=b(rofﻩ{ ﻩﻩﻩ;）--ａ;０>a;03１＝a（rｏfﻩ} ﻩ} ﻩ} 实验原理这里运用了Ｃ语言中得位运算符, , 位运算符左移, , 初始值得二进制为１111 1 １１0, 之后左移一次变成１111 1 １０0 0，当变成00000 0000 时通过 f if 语句重置 1 1 １１ 1 11110、延迟函数在第一个报告已经说出了，不再多说..实验 3 流水灯(库函数版)实验现象最开始还就是最右边得一个不亮,然后不亮得灯转移到最右边得第二个，此时第一个恢复亮度,这样依次循环.实验代码#ｉnｃｌude 〈reｇ5１、ｈ> ＃ｉｎclｕde 〈intrｉns、ｈ〉vｏid Ｄelaｙ10ｍｓ(unsignｅd int c）； voｉｄ maｉn（voiｄ)｛unsiｇned char ＬED;;EFx0 ＝ DEＬﻩ）1（eｌiｈwﻩ{ ﻩP0 = LED；；）05（sｍ01yaleDﻩﻩ；）1，DEＬ(_lorc_ = ＤELﻩ} ﻩ} void Dｅlay10ｍs(unsigneｄ in ｔ c){unsiｇnｅｄ cｈaｒａ, b；fｏr(；c〉0;ｃ——）{ ﻩｆoｒ(ｂ=38；b〉0；b—-）{ ﻩﻩ；)-—ａ;0〉a；0３1＝a(ｒｏｆﻩ} ﻩ｝｝实验原理利用头文件中得函数，_cro ｌ_(，), 可以比位操作符更方便得进行 2 2 进制得移位操作, , 比位操作符优越得就是，该函数空位补全时都就是用那个移位移除得数据, , 由此比前一个例子不需要f if 语句重置操作..数码管实验实验现象单个数码管按顺序显示０-９与 A-F。

一、实验目的1. 熟悉单片机的基本原理和组成，掌握51单片机的编程方法。

2. 理解单片机I/O口的使用，学会利用单片机控制LED灯的流水灯效果。

3. 提高动手实践能力，培养团队协作精神。

二、实验环境1. 实验设备：51单片机开发板、LED灯、面包板、电源、连接线等。

2. 实验软件：Proteus仿真软件、Keil uVision5集成开发环境。

三、实验原理流水灯实验是单片机入门级实验之一，通过控制单片机的I/O口输出高低电平，使LED灯依次点亮，形成流水灯效果。

实验中，利用单片机的定时器产生定时中断，每隔一定时间改变I/O口的输出状态，实现LED灯的流水灯效果。

四、实验步骤1. 打开Proteus软件，新建一个工程项目，添加51单片机开发板和LED灯等元件，绘制电路图。

2. 打开Keil uVision5，新建一个C51工程项目，选择对应的单片机型号。

3. 编写程序：（1）初始化I/O口：将P0口设置为输出模式，将P1口设置为输出模式。

（2）设置定时器：选择合适的定时器，设置定时时间，使其产生定时中断。

（3）编写中断服务程序：在中断服务程序中，改变I/O口的输出状态，实现LED灯的流水灯效果。

（4）编写主程序：在主程序中，启动定时器，进入中断服务程序。

4. 编译程序，生成HEX文件。

5. 将生成的HEX文件导入Proteus软件，运行仿真实验。

6. 观察实验现象，检查LED灯的流水灯效果是否正常。

五、实验结果与分析1. 实验现象：在Proteus软件中，LED灯依次点亮，形成流水灯效果。

2. 实验分析：通过设置定时器，每隔一定时间改变I/O口的输出状态，实现LED 灯的流水灯效果。

实验过程中，可以调整定时器的定时时间，改变流水灯的速度。

六、实验总结1. 本实验使我们对单片机的基本原理和组成有了更深入的了解。

2. 通过编写程序，掌握了51单片机的编程方法，提高了编程能力。

3. 实验过程中，我们学会了利用单片机控制LED灯，实现了流水灯效果。

51单片机流水灯实验报告一、实验目的1.熟悉51单片机的硬件资源2.掌握51单片机的I/O口编程3.掌握51单片机的定时器/计数器编程二、实验原理流水灯是一种简单的电子设计，通过依次点亮和熄灭多个LED灯来形成流水灯的效果。

本实验使用的是51单片机，它有40个I/O口和3个定时器/计数器，可以方便地实现流水灯的效果。

三、实验器材1.51单片机开发板B数据线3.LED灯若干4.面包板5.连线材料（公对公、公对母杜邦线）四、实验过程1.准备工作：a.将51单片机开发板和LED灯连接起来，将LED灯依次插在面包板上，并与51单片机的I/O口相连接。

b.连接电脑与51开发板，使用USB数据线将它们连接起来。

2.编写程序：a. 打开Keil开发环境，新建一个工程。

b.在C代码文件中编写流水灯的控制程序，并引用51单片机的头文件和IO口控制相关的函数。

代码示例：```c#include <reg51.h>sbit LED1 = P1^0;sbit LED2 = P1^1;sbit LED3 = P1^2;sbit LED4 = P1^3;sbit LED5 = P1^4;void delay(unsigned int t)while(t--)for(unsigned int i = 0; i < 125; i++);}void maiwhile(1)LED1=0;//点亮LED1delay(1000); // 延时LED1=1;//熄灭LED1LED2=0;//点亮LED2delay(1000); // 延时LED2=1;//熄灭LED2LED3=0;//点亮LED3delay(1000); // 延时LED3=1;//熄灭LED3LED4=0;//点亮LED4delay(1000); // 延时LED4=1;//熄灭LED4LED5=0;//点亮LED5delay(1000); // 延时LED5=1;//熄灭LED5}}```3.烧录程序：a.将开发板上的烧录开关调整为“USB”模式。

51单片机流水灯51单片机的流水灯控制班级：100712姓名：全建冲学号：10071047一、设计要求用51单片机设计一个流水灯的控制方案，要求采用定时器定时，利用中断法控制流水灯的亮灭，画出电路图和程序流程图，写出程序代码以及代码注释。

二、电路原理图原理图分析：本原理图采用STC89S52单片机控制8个LED灯，其中8个LED灯的负极接单片机的P1端口，正极通过1KΩ排阻连接到电源上。

原理图中还给出了晶振与复位端，以保证控制器的稳定工作。

三、四、程序代码及注解1.非中断定时器控制#include<reg52.h>#include<intrins.h>//包含了_crol_函数的头文件#define uchar unsigned char#define uint unsigned intuint i=0;uchar a=0xfe;void main(){TMOD=0x01;//设置工作方式为定时器0，16位手动重装初值TH0=(65536-46080)/256;//50毫秒定时赋初值TL0=(65536-46080)%256;TR0=1;//启动定时器0while(1){If(TF==1)//读溢出标志位{TH0=(65536-46080)/256;//重新赋初值TL0=(65536-46080)%256;i++;if(i==10)//500毫秒定时{i=0;P1=a;//P1端口赋值a=_crol_(a,1);//循环左移}TF=0;//清除定时器溢出标志}}}程序分析：本程序采用非中断定时器法控制流水灯，核心语句在于读取标志位TF位，TF为定时器溢出标志位，溢出时硬件自动置一，所以循环读取标志位以判断定时器是否溢出，而每次溢出需要手动清零，否则定时器无法再次溢出，利用标志i读取10次即可达到500毫秒的定时。

另外需要注意的是单片机晶振为11.0592MHz,所以计时一个数的时间为12/11.0592=1.085us，故定时50毫秒的计数为50000/1.085=46080。

51八只LED灯做流水灯实验第一节：单片机在上电初始后，其各端口输出为高电平。

如果我们现在想让接在P1.0口的LED1亮，那么我们只要把P1.0口的电平变为低电平就可以了。

想让LED1灭，LED0亮，只需将P1.0升高，P1.1变低，LED 1就熄灭LED2随后既点亮！依始类推如下所示8只LED变会一亮一暗的做流水灯了。

本实验在“SP-5 1实验板”学习套件上的相关图纸：P1.0低、P1.0高、P1.1低、P1.1高、P1.2低、P1.2高、P1.3低、P1.3高、P1.4低、P1.4高、P1.5低、P1.5高、P1.6低、P1.6高、P1.7低、P1.7高、返回到开始、程序结束。

我们不能说P1.1你变低，它就变低了。

因为单片机听不懂我们的汉语的，只能接受二进制的“1、0......”代码。

我们又怎样来用二进制语议论使单片机按我们的意思去工作呢？为了让单片机工作，只能将程序写为二进制代码交给其执行；早期单片机开发人员就是使用人工编写的二进制代码交给单片机去工作的。

今天，我们不必用烦人的二进制去编写程序，完全可以将我们容易理解的“程序语言”通过“翻译”软件“翻译”成单片机所需的二进制代码，然后交给单片机去执行。

这里的“程序语言”目前主要有汇编和C两种；在这里我们所说的“翻译”软件，同行们都叫它为“编译器”，将“程序语言”通过编译器产生单片机的二进制代码的过程叫编译。

前面说到，要想使LED1变亮，只需将对应的单片机引脚电平变为低电平就可以了。

现在让我们将上面提到的8只LED流水灯实验写为汇编语言程序。

“汉语”语言汇编语言开始：star:P1.0低clr p1.0P1.0高setb p1.0P1.1低clr p1.1P1.1高setb p1.1P1.2低clr p1.2P1.2高setb p1.2这里用到了四条汇编指令：clr、 setb、 ljmp 、end；clr：是将其后面指定的位清为0；setb：是将其后面指定的位置成1；ljmp：是无条件跳转指令，意思是：跳转到指定的标号处继续运行。

一、实验目的1. 熟悉流水灯控制电路的原理和设计方法；2. 掌握使用单片机控制LED灯流水灯的方法；3. 培养动手实践能力和创新意识。

二、实验原理流水灯是一种常见的LED灯控制方式，通过单片机对LED灯进行控制，使LED灯按照一定的规律依次点亮和熄灭，形成动态的流水效果。

本实验采用51单片机作为控制器，通过编程实现对LED灯流水灯的控制。

流水灯的控制原理如下：1. 将LED灯连接到单片机的P0口，每个LED灯对应一个P0口的引脚；2. 编写程序，使单片机依次对P0口的引脚进行赋值，从而控制LED灯的亮灭；3. 通过延时函数实现LED灯的流水效果。

三、实验器材1. 51单片机实验板；2. 8个LED灯；3. 电阻（阻值约为220Ω）；4. 连接线；5. 编程器；6. 示波器（可选）。

四、实验步骤1. 将LED灯按照电路图连接到实验板上，确保每个LED灯的正极连接到单片机的P0口对应引脚，负极连接到GND；2. 编写程序，实现LED灯流水灯的控制。

程序如下：```c#include <reg51.h>void delay(unsigned int ms) {unsigned int i, j;for (i = 0; i < ms; i++)for (j = 0; j < 120; j++); }void main() {while (1) {P0 = 0x01; // 第一个LED灯亮 delay(500);P0 = 0x02; // 第二个LED灯亮 delay(500);P0 = 0x04; // 第三个LED灯亮 delay(500);P0 = 0x08; // 第四个LED灯亮 delay(500);P0 = 0x10; // 第五个LED灯亮 delay(500);P0 = 0x20; // 第六个LED灯亮 delay(500);P0 = 0x40; // 第七个LED灯亮 delay(500);P0 = 0x80; // 第八个LED灯亮delay(500);P0 = 0xFF; // 所有LED灯亮delay(500);P0 = 0x00; // 所有LED灯灭delay(500);}}```3. 将编写好的程序烧录到单片机中，并上电运行；4. 观察LED灯流水灯的效果，分析程序运行过程。

51单片机流水灯实验报告竭诚为您提供优质文档/双击可除51单片机流水灯实验报告篇一：51单片机流水灯实验报告51单片机流水灯试验一、实验目的1.了解51单片机的引脚结构。

2.根据所学汇编语言编写代码实现LeD灯的流水功能。

3.利用开发板下载hex文件后验证功能。

二、实验器材个人电脑，80c51单片机，开发板三、实验原理单片机流水的实质是单片机各引脚在规定的时间逐个上电，使LeD灯能逐个亮起来但过了该引脚通电的时间后便灭灯的过程，实验中使用了单片机的p2端口，对8个LeD灯进行控制，要实现逐个亮灯即将p2的各端口逐一置零，中间使用时间间隔隔开各灯的亮灭。

使用rl或rra实现位的转换。

A寄存器的位经过rra之后转换如下所示：然后将A寄存器转换一次便送给p2即moVp2,A便将转换后的数送到了p2口，不断循环下去，便实现了逐位置一操作。

四、实验电路图五、通过仿真实验正确性代码如下：oRg0moVA,#00000001bLoop:moVp2,ARLAAcALLDeLAYsJmpLoopDeLAY:moVR1,#255DeL2:moVR2,#250DeL1:DJnZR2,DeL1DJnZR1,DeL2ReTend实验结果：六、实验总结这次试验我通过proteus仿真实现对流水灯功能的实现。

受益匪浅，对80c51的功能和结构有了深层次的了解，我深刻的明白，要想完全了解c51还有一定距离，但我会一如既往的同困难作斗争。

在实验中，我遇到了不少困难，比如不知道怎么将程序写进单片机中，写好程序的却总出错，不知道什么原因，原来没有生成hex文件。

这些错误令我明白以后在试验中要步步细心，避免出错。

篇二：实验(:51单片机流水灯实验报告)一51单片机流水灯实验实验报告“流水灯”实验报告一、实验目的1.了解单片机I/o口的工作原理。

2.掌握51单片机的汇编指令。

3.熟悉汇编程序开发，调试以及仿真环境。

二、实验内容通过汇编指令对单片机I/o进行编程（本实验使用p0口），以控制八个发光二极管以一定顺序亮灭。

基于51单片机的流水灯实训报告.doc一、实训背景基于51单片机的流水灯是单片机学习的基础实训之一，它需要我们掌握单片机的IO 口输入输出、定时器的应用以及编程能力等知识点。

通过设计与搭建流水灯电路，可以提高学生的实际操作能力，培养学生的动手能力与创新能力，同时也为后续的单片机项目实践打下基础。

二、实训设备1. 51单片机2. LED灯3. 数字万用表4. 面包板5. 杜邦线等。

三、实训步骤1. 搭建电路。

将LED灯连接在P1口上，采用共阴极的接法，多个LED灯共用一个负极，正极逐个连接。

连接好之后，选择不同的端口进行实验，一般可以选择P1口，也可以根据需要选择其他IO口。

2. 编写程序。

根据流水灯的原理，我们可以采用定时器的方式来实现。

程序的基本思路是通过不断计时，在每个时间段内依次点亮LED灯，从而实现灯的流动效果。

具体实现代码如下：```#include<reg52.h>#define FREQ_OSC 12000000UL // 定义晶振频率typedef unsigned char u8; //定义无符号字符型u8 code LedCode[]={0xEF,0xDF,0xBF,0x7F,0xBF,0xDF,0xEF,0xFF};u8 k = 0;void Delay10ms(u8 t) //延迟函数 10us{u8 i;while(t--){for(i=0; i<169; i++);}}// 定时器中断函数void Timer0() interrupt 1{TH0 = 0xFC; //重新赋值 2msTL0 = 0x67;k++; //定时器中断计数器加1if(k == 8) k = 0; //八个LED灯流水完毕，重新开始P1 = LedCode[k];}使用单片机编程器将程序烧录进51单片机中，烧录完成后将单片机插入面包板中即可进行实验。

四、实验效果经过上述步骤的操作，实训设备中的LED灯会呈现流水效果，即每个灯在一定时间后依次亮起。

实验一-51单片机流水灯实验-实验报告5页实验目的：通过51单片机控制LED流水灯的实验，提高学生对于51单片机I/O端口控制的掌握程度，并加深对于“流水灯原理”的理解，在此基础之上，提高同学们对于算法的理解与启发式思路。

实验器材：1. 计算机及Keil C51开发软件。

2. STC89C52单片机开发板一块。

3. LED灯若干（使用的LED有红、黄、绿、蓝、紫共5种，将每种颜色灯各6枚组合成一共30颗灯）。

4. 单片机烧录器。

实验原理：数码管实验就是在P0口中，以位选方式驱动数码管，以位选控制器件的组成电路。

流水灯实验就是在P1口中，以位移方式驱动LED灯，以主控程序的组成电路。

实验内容：实验中使用Keil C51软件编写程序，由程序控制单片机的P1口输出电平，从而控制LED的灯光闪烁。

LED灯的控制方式为从左到右控制LED逐层点亮或逐层熄灭，或者从左到右逐层递增亮度或递增颜色。

另外，LED灯的控制还可以从中间开始点亮或者点熄，并在两边逐层变化。

实验时，需要先理清楚流水灯的控制原理，明确各个控制变量的功能，并制定出相应的算法，在程序中进行实现。

实验步骤：1. 将30个LED灯按照左到右的次序排列好，将其中一个LED固定在开发板上的对应P1口位置上。

2. 根据实验要求，编写一个程序，对于LED的灯光状态进行控制，使LED灯从左到右依次变亮或变暗。

编写程序时可以采用多种实现方式，如如果使用循环语句，可以循环控制LED序列中的每个灯的亮度状态，使得程序能够不断运行直到停止。

3. 编写完成程序后，通过单片机烧录器，将程序烧录到开发板上，并将开发板上的电源连接上。

4. 开发板接通电源后，可以看到电路中的LED发出不同的亮光信号，如果控制程序设计得好，可以实现一些比较有意思的效果，如从起始位置到中间逐渐点亮，或者从中间到两侧依次点亮，等等。

实验结果：通过程序的编写和烧录，可以实现对于LED流水灯的控制。

程序运行期间会通过P1口输出电平信号，控制LED灯的点亮和熄灭，从而实现LED的流水灯效果。

实验一流水灯实验一、实验目的1、简单I/O引脚的输出2、掌握软件延时编程方法3、简单按键输入捕获判断二、实验实现的功能1、开机是点亮12发光二极管，闪烁三下2、按照顺时针循环依次点亮发光二极管3、通过按键将发光二极管的显示改为顺逆时针方式三、系统硬件设计1、元器件STC51单片机，MAX232芯片，晶振，共阴极数码管，PC线路板，排针、电阻、电容、发光二极管、开关若干，串行接口，USB数据接口以及接口数据线2、原理电路四、系统软件设计1、软件开发环境：2、使用语言：C513、程序内容：见附表五、实验过程中遇到的问题及解决方法1.首次程序运行时，采用VC++6.0环境，而不是keil uvision3，程序报错，不支持C51头文件。

2.程序载入单片机时候出现故障，未检查出错误原因，请教他人后发现载入的不是hex文件，重新生成文件后载入，运行实验成功。

指导老师签字：日期：程序附表#include <reg51.h>unsigned int m,n;signed int i=11;sbit P32=P3^2 ;sbit P33=P3^3 ;sbit P34=P3^4 ;sbit P35=P3^5 ;sbit h1=P3^6;sbit h2=P3^7;sbit k=P0^5;unsigned char table1[]={1,1,1,1,1,1,1,1,0,1,1,1};unsigned char table2[]={1,1,1,1,1,1,1,1,1,0,1,1} ;unsigned char table3[]={1,1,1,1,1,1,1,1,1,1,0,1};unsigned char table4[]={1,1,1,1,1,1,1,1,1,1,1,0};unsigned chartable5[]={0xfe,0x0fd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f,0xff,0xff,0xff,0xff}; void keyscan1() ;void keyscan2() ;void delay(unsigned int z){unsigned int x,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}void keyscan1(){h1=0,h2=1;if(k==0){delay(10);if(k==0){ while (1){for(i=i;i>-1;i--){P32=table1[i];P33=table2[i];P34=table3[i];P35=table4[i];P2=table5[i];delay(1000); keyscan2();}i=11;}}}}void keyscan2(){h1=1,h2=0;if(k==0){delay(10);if(k==0){while (1){for(i=i;i<11;i++){ P32=table1[i];P33=table2[i];P34=table3[i]; P35=table4[i];P2=table5[i]; delay(1000);keyscan1();}i=0;}}}}void main(void){for(m=0;m<3;m++){P32=0,P33=0,P34=0,P35=0, P2=0x00;delay(1000);P32=1,P33=1,P34=1,P35=1,P2=0xff;delay(1000);}while (1){for(i=0;i<12;i++) { P2=table5[i];P32=table1[i];P33=table2[i]; P34=table3[i];P35=table4[i]; keyscan1();delay(1000);}}}。

基于51单片机的流水灯系统设计介绍：流水灯系统是一种常见的电子灯光效果，通过多个方向或位置的灯光按照一定的规则顺序闪烁，形成一种流动的效果。

这种系统在舞台演出、广告等领域广泛应用。

本文将基于51单片机设计一个简单的流水灯系统。

设计目标：本设计的主要目标是实现一个简单的有5个LED灯的流水灯系统，通过51单片机控制闪烁的频率和方向。

设计原理：1.51单片机：使用常见的AT89C51单片机，作为整个系统的控制核心。

2.LED灯：选用5个LED灯作为流水灯的灯光源。

3.节拍控制电路：通过一个定时器电路来生成节拍信号，控制LED闪烁的频率。

详细设计：1.系统硬件设计选用的51单片机AT89C51与外部晶振连接，为单片机提供时钟信号。

5个LED灯分别通过多路开关连接到51单片机的I/O口上，通过单片机控制I/O口输出高或低电平来控制LED灯的亮灭。

定时器电路通过8051单片机内部的定时器模块来实现。

2.系统软件设计使用C语言编写程序，实现流水灯的控制逻辑。

1）初始化：设置51单片机的I/O口为输出模式，并将所有LED灯都设置为关闭状态。

2）闪烁控制：使用一个循环，通过依次改变LED灯的亮灭状态实现流水灯的效果。

可以通过循环变量的增加或减少来改变流水灯的方向。

3）节拍控制：使用编写好的定时器中断服务函数，来控制流水灯的闪烁频率。

可以通过调整定时器的工作模式和计数值来调整闪烁的频率。

测试与调试：总结：本文基于51单片机设计了一个简单的流水灯系统，通过控制LED灯的闪烁频率和方向，实现流水灯的效果。

通过学习和理解该设计，我们可以进一步探索更复杂的灯光系统设计，并在实际应用中进行扩展和优化。

1.第一个发光管以间隔200ms 闪烁。

2.8个发光管由上至下间隔1s流动，其中每个管亮500ms,灭500ms。

3.8 个发光管来回流动，第个管亮100ms。

4.用8 个发光管演示出8 位二进制数累加过程。

5.8个发光管间隔200ms由上至下，再由下至上，再重复一次，然后全部熄灭再以300ms间隔全部闪烁 5 次。

重复此过程。

6.间隔300ms第一次一个管亮流动一次，第二次两个管亮流动，依次到8个管亮，然后重复整个过程。

7.间隔300ms 先奇数亮再偶数亮，循环三次；一个灯上下循环三次；两个分别从两边往中间流动三次；再从中间往两边流动三次；8个全部闪烁3次；关闭发光管，程序停止。

1#include<reg52.h>#define uint unsigned intsbit led 仁P"0;void delay();void main(){while(1){led1=0;delay();led1=1;delay();}}void delay(){uint x,y;for(x=200;x>0;x--) for(y=100;y>0;y--);}2#include<reg52.h> #include<intrins.h> #define uint unsigned int #define uchar unsigned char sbit p 仁P1A0;uchar a;void delay(); void main() {a=0xfe;P1=a;while(1){ a=_crol_(a,1); delay();P1=a;delay();}}void delay(){uint b; for(b=55000;b>0;b--);}3#include<reg52.h>#include <intrins.h>#define uint unsigned int #define uchar unsigned char void delay(){uint x,y; for(x=100;x>0;x--) for(y=110;y>0;y--);}void main(){uchar a,i;while(1)a=0xfe;for(i=0;i<8;i++){P1=a; delay(100); a=_crol_(a,1);}a=0x7f;for(i=0;i<8;i++){P1=a; delay(100); a=_cror_(a,1);}}}4#include<reg52.h>#include <intrins.h> #define uint unsigned int #define uchar unsigned char void delay(uint a){uint x,y;for(x=a;x>0;x--) for(y=110;y>0;y--);}void main(){uchar b;while(1){b++;P1=~b; delay(200);5#include<reg52.h>#include <intrins.h> #define uint unsigned int #define uchar unsigned char void main(){uchar a,i,j;while(1){ for(j=0;j<2;j++){a=0xfe;for(i=0;i<8;i++){P1=a;delay(200); a=_crol_(a,1);}a=0x7f;for(i=0;i<8;i++){P1=a;delay(200); a=_cror_(a,1);}}P1=0xff; for(j=0;j<10;j++) {delay(300);P1=~P1;}}}void delay(){uint x,y; for(x=200;x>0;x--) for(y=110;y>0;y--); 6 #include<reg52.h> #include <intrins.h> #define uint unsigned int #define uchar unsigned char void delay(){uint x,y; for(x=300;x>0;x--) for(y=110;y>0;y--);} void main(){uchar a,i,j; while(1) {a=0xfe; for(j=0;j<8;j++) { for(i=0;i<8-j;i++) {P1=a; delay(200); a=_crol_(a,1);} a=_crol_(a,j); P1=0xff; a=a<<1;}} }7#include<reg52.h> #include <intrins.h> #define uint unsigned int #define uchar unsigned char void delay(uint z){uint x,y; for(x=z;x>0;x--)for(y=110;y>0;y--);}void main(){uchar a,i,j;for(j=0;j<3;j++){P1=0x55;delay(300);P1=0xaa;delay(300);}for(j=0;j<3;j++){a=0xfe;for(i=0;i<8;i++){P1=a;delay(300);a=_crol_(a,1);}}P1=0xff;for(j=0;j<3;j++){P1=0x7e;delay(300);P1=0xbd;delay(300);P1=0xdb;delay(300);P1=0xe7;delay(300);}P1=0xff;for(j=0;j<3;j++){P1=0xe7;delay(300);P1=0xdb;delay(300);P1=0xbd;delay(300);P1=0x7e;delay(300);}P1=0xff; for(j=0;j<6;j++) {P1=~P1; delay(300);}P1=0xff;while(1);}。
