梁模板(扣件式)计算书3006009.6

梁模板碗扣钢管高支撑架计算书计算依据《建筑施工碗扣式钢管脚手架安全技术规范》(JGJ166-2008)。

计算参数:模板支架搭设高度为3.6m ，梁截面 B ×D=300mm ×600mm ，立杆的纵距(跨度方向) l=1.20m ，立杆的步距 h=1.50m ， 梁底增加3道承重立杆。

面板厚度15mm ，剪切强度1.4N/mm 2，抗弯强度15.0N/mm 2，弹性模量6000.0N/mm 2。

木方90×90mm,木方剪切强度1.3N/mm 2，抗弯强度13.0N/mm 2，弹性模量9000.0N/mm 2。

梁底支撑顶托梁长度 1.00m 。

梁顶托采用80×80mm 木方。

梁底按照均匀布置承重杆3根计算。

模板自重0.50kN/m 2，混凝土钢筋自重25.50kN/m 3，施工活荷载4.50kN/m 2。

扣件计算折减系数取1.00。

360图1 梁模板支撑架立面简图采用的钢管类型为48×3.5。

一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照多跨连续梁计算。

作用荷载包括梁与模板自重荷载，施工活荷载等。

1.荷载的计算：(1)钢筋混凝土梁自重(kN/m)：q 1 = 25.500×0.600×1.200=18.360kN/m(2)模板的自重线荷载(kN/m)：q 2 = 0.500×1.200×(2×0.600+0.300)/0.300=3.000kN/m(3)活荷载为施工荷载标准值与振捣混凝土时产生的荷载(kN)：经计算得到，活荷载标准值 P 1 = (2.500+2.000)×0.300×1.200=1.620kN均布荷载 q = 1.20×18.360+1.20×3.000=25.632kN/m 集中荷载 P = 1.40×1.620=2.268kN面板的截面惯性矩I 和截面抵抗矩W 分别为:本算例中，截面惯性矩I 和截面抵抗矩W 分别为: 截面抵抗矩 W = 45.00cm 3； 截面惯性矩 I = 33.75cm 4；A计算简图0.0004.98变形的计算按照规范要求采用静荷载标准值，受力图与计算结果如下：21.36kN/mA变形计算受力图经过计算得到从左到右各支座力分别为 N 1=4.979kN N 2=4.979kN最大弯矩 M = 0.458kN.m 最大变形 V = 1.095mm (1)抗弯强度计算经计算得到面板抗弯强度计算值 f = 0.458×1000×1000/45000=10.178N/mm 2 面板的抗弯强度设计值 [f]，取15.00N/mm 2； 面板的抗弯强度验算 f < [f],满足要求!(2)挠度计算面板最大挠度计算值 v = 1.095mm面板的最大挠度小于300.0/250,满足要求!二、梁底支撑木方的计算 （一）梁底木方计算按照简支梁计算，最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下:均布荷载 q = 4.979/1.200=4.149kN/m最大弯矩 M = 0.125ql 2=0.125×4.15×1.20×1.20=0.747kN.m 最大剪力 Q=0.5×1.200×4.149=2.489kN 最大支座力 N=1.0×1.200×4.149=4.979kN木方的截面力学参数为本算例中，截面惯性矩I 和截面抵抗矩W 分别为: 截面抵抗矩 W = 121.50cm 3； 截面惯性矩 I = 546.75cm 4；(1)木方抗弯强度计算抗弯计算强度 f=0.747×106/121500.0=6.15N/mm 2 木方的抗弯计算强度小于13.0N/mm 2,满足要求!(2)木方挠度计算均布荷载通过上面变形受力图计算的最大支座力除以跨度得到2.670kN/m最大变形 v =5/3.84×2.670×1200.04/(100×9000.00×5467500.0)=1.465mm 木方的最大挠度小于1200.0/250,满足要求!三、托梁的计算托梁按照集中与均布荷载下多跨连续梁计算。

大梁模板(扣件式)计算书梁模板（扣件式）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《混凝土结构设计规范》GB50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计规范》GB 50017-2003一、工程属性新浇混凝土梁名称KL14 新浇混凝土梁计算跨度(m) 7.8 混凝土梁截面尺寸(mm×mm) 200×900 新浇混凝土结构层高(m) 8 梁侧楼板厚度(mm) 150模板及其支架自重标准值G1k(kN/m2) 面板0.1 面板及小梁0.3 模板面板0.5 模板及其支架0.75新浇筑混凝土自重标准值G2k(kN/m3) 24钢筋自重标准值G3k(kN/m3)梁 1.5板 1.1施工人员及设备荷载标准值Q1k当计算支架立柱及其他支承结构构件时(kN/m2) 1 振捣混凝土时产生的荷载标准值Q2k(kN/m2)对水平面模板取值 2风荷载标准值ωk(kN/m2) 基本风压ω0(kN/m2) 0.3非自定义:0.22 风压高度变化系数μz0.9风荷载体型系数μs0.8新浇混凝土梁支撑方式梁一侧有板，梁板立柱共用(A) 梁跨度方向立柱间距l a(mm) 1500梁两侧立柱间距l b(mm) 1000步距h(mm) 1600新浇混凝土楼板立柱间距l'a(mm)、l'b(mm) 1500、1000混凝土梁居梁两侧立柱中的位置居中梁左侧立柱距梁中心线距离(mm) 500梁底增加立柱根数 1梁底增加立柱布置方式按混凝土梁梁宽均分梁底增加立柱依次距梁左侧立柱距离(mm) 500梁底支撑小梁根数 3梁底支撑小梁最大悬挑长度(mm) 200平面图立面图四、面板验算面板类型覆面木胶合板面板厚度(mm) 18面板抗弯强度设计值[f](N/mm2) 15 面板弹性模量E(N/mm2) 10000W＝bh2/6=1000×18×18/6＝54000mm3，I＝bh3/12=1000×18×18×18/12＝486000mm4q1＝0.9max[1.2(G1k+ (G2k+G3k)×h)+1.4Q2k，1.35(G1k+(G2k+G3k)×h)+1.4×0.7Q2k]×b=0.9max[1.2×(0.1+(24+1.5)×0.9)+1.4×2，1.35×(0.1+(24+1.5)×0.9)+1.4×0.7×2]×1＝29.77kN/mq1静＝0.9×1.35×[G1k+(G2k+G3k)×h]×b＝0.9×1.35×[0.1+(24+1.5)×0.9]×1＝28.01kN/mq1活＝0.9×1.4×0.7×Q2k×b＝0.9×1.4×0.7×2×1＝1.76kN/mq2＝(G1k+ (G2k+G3k)×h)×b=[0.1+(24+1.5)×0.9]×1＝23.05kN/m1、强度验算M max＝0.125q1L2＝0.125q1l2＝0.125×29.77×0.12＝0.04kN·mσ＝M max/W＝0.04×106/54000＝0.69N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.521qL4/(100EI)=0.521×23.05×1004/(100×10000×486000)＝0.002mm≤[ν]＝l/400＝100/400＝0.25mm满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R3=0.375 q1静l +0.437 q1活l=0.375×28.01×0.1+0.437×1.76×0.1＝1.13kNR2=1.25q1l=1.25×29.77×0.1＝3.72kN标准值(正常使用极限状态)R1'=R3'=0.375 q2l=0.375×23.05×0.1＝0.86kNR2'=1.25q2l=1.25×23.05×0.1＝2.88kN五、小梁验算小梁类型方木小梁材料规格(mm) 60×100小梁抗弯强度设计值[f](N/mm2) 15.44 小梁抗剪强度设计值[τ](N/mm2) 1.78小梁弹性模量E(N/mm2)9350 小梁截面抵抗矩W(cm3) 100小梁截面惯性矩I(cm4) 500q1＝max{1.13+0.9×1.35×[(0.3-0.1)×0.2/2+0.5×0.9]+0.9max[1.2×(0.5+(24+1.1)×0.15)+1.3×2，1.35×(0.5+(24+1.1)×0.15)+1.3×0.7×2]×(1-0.5-0.2/2)/2×1，3.72+0.9×1.35×(0.3-0.1)×0.2/2}=3.75kN/mq2＝max[0.86+(0.3-0.1)×0.2/2+0.5×0.9+(0.5+(24+1.1)×0.15)×(1-0.5-0.2/2)/2×1，2.88+(0.3-0.1)×0.2/2]＝2.9kN/m1、抗弯验算M max＝max[0.107q1l12，0.5q1l22]＝max[0.107×3.75×1.52，0.5×3.75×0.22]＝0.9kN·mσ＝M max/W＝0.9×106/100000＝9.02N/mm2≤[f]＝15.44N/mm2满足要求！2、抗剪验算V max＝max[0.607q1l1，q1l2]＝max[0.607×3.75×1.5，3.75×0.2]＝3.41kNτmax＝3V max/(2bh0)=3×3.41×1000/(2×60×100)＝0.85N/mm2≤[τ]＝1.78N/mm2满足要求！3、挠度验算ν1＝0.632q2l14/(100EI)＝0.632×2.9×15004/(100×9350×5000000)＝1.99mm≤[ν]＝l/400＝1500/400＝3.75mmν2＝q2l24/(8EI)＝2.9×2004/(8×9350×5000000)＝0.01mm≤[ν]＝l/400＝200/400＝0.5mm满足要求！4、支座反力计算梁头处(即梁底支撑小梁悬挑段根部)承载能力极限状态R max＝max[1.143q1l1，0.393q1l1+q1l2]＝max[1.143×3.75×1.5，0.393×3.75×1.5+3.75×0.2]＝6.42kN同理可得，梁底支撑小梁所受最大支座反力依次为R1＝2.91kN，R2＝6.42kN，R3＝5.2kN正常使用极限状态R'max＝max[1.143q2l1，0.393q2l1+q2l2]＝max[1.143×2.9×1.5，0.393×2.9×1.5+2.9×0.2]＝4.97kN同理可得，梁底支撑小梁所受最大支座反力依次为R'1＝2.46kN，R'2＝4.97kN，R'3＝4.75kN六、主梁验算主梁类型钢管主梁材料规格(mm) Ф48×3.5可调托座内主梁根数 1 主梁弹性模量E(N/mm2) 206000主梁抗弯强度设计值[f](N/mm2) 205 主梁抗剪强度设计值[τ](N/mm2) 125主梁截面惯性矩I(cm4) 12.19主梁截面抵抗矩W(cm3)5.081、抗弯验算主梁弯矩图(kN·m)σ＝M max/W＝0.292×106/5080＝57.48N/mm2≤[f]=205N/mm2 满足要求！2、抗剪验算主梁剪力图(kN)V max＝4.744kNτmax＝2V max/A=2×4.744×1000/489＝19.4N/mm2≤[τ]＝125N/mm2满足要求！3、挠度验算主梁变形图(mm)νmax＝0.12mm≤[ν]＝l/400＝500/400＝1.25mm满足要求！4、扣件抗滑计算R＝R3＝0.46kN≤8kN单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！七、立柱验算钢管类型Ф48×3立杆稳定性计算依据《建筑施工模板安全技术规范》JGJ162-2008立柱截面面积A(mm2) 424 回转半径i(mm) 15.9立柱截面抵抗矩W(cm3) 4.49 抗压强度设计值f(N/mm2) 205 长细比满足要求！查表得，φ＝0.591、风荷载计算M w＝0.92×1.4×ωk×l a×h2/10＝0.92×1.4×0.22×1.5×1.62/10＝0.1kN·m2、稳定性计算根据《建筑施工模板安全技术规范》公式5.2.5-14，荷载设计值q1有所不同：1)面板验算q1＝0.9×[1.2×(0.1+(24+1.5)×0.9)+0.9×1.4×2]×1＝27.16kN/m2)小梁验算q1＝max{1.03+(0.3-0.1)×0.2/2+0.9×[1.2×(0.5+(24+1.1)×0.15)+0.9×1.4×1]×(1-0.5-0.2/2)/2×1，3.4+(0.3-0.1)×0.2/2}=3.42kN/m同上四～六计算过程，可得：R1＝0.01kN，R2＝13.21kN，R3＝0.45kN立柱最大受力N w＝max[R1，R2，R3+N边]+M w/l b＝max[0.01，13.21，0.45+0.9×[1.2×(0.75+(24+1.1)×0.15)+0.9×1.4×1]×(1+1-0.5-0.2/2)/2×1.5]+0.1/1＝13.31kNf＝N/(φA)+M w/W＝13309.56/(0.59×424)+0.1×106/4490＝74.72N/mm2≤[f]＝205N/mm2满足要求！八、可调托座验算荷载传递至立杆方式可调托座可调托座承载力容许值[N](kN) 301214.08kN≤[N]＝30kN满足要求！。

梁模板(扣件钢管架)计算书本工程为框架结构，梁截面尺寸分为250×650、250×500、200×400。

这对本工程，选用250×650的梁进行梁模计算。

高支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB 50009-2001)等规范编制。

梁段:L1。

一、参数信息1.模板支撑及构造参数梁截面宽度 B(m):0.250；梁截面高度 D(m):0.650；混凝土板厚度(mm):150.000；立杆梁跨度方向间距La(m):1.000；立杆上端伸出至模板支撑点长度a(m):0.100；立杆步距(m):1.500；梁支撑架搭设高度H(m):3.000；梁两侧立柱间距(m):0.750；承重架支设:钢管支撑平行梁截面；板底承重立杆横向间距或排距Lb(m):1.000；采用的钢管类型为φ51 × 3；扣件连接方式:单扣件，考虑扣件质量及保养情况，取扣件抗滑承载力折减系数:0.800；2.荷载参数模板自重(kN/m2):0.350；钢筋自重(kN/m3):1.500；施工均布荷载标准值(kN/m2):2.500；新浇混凝土侧压力标准值(kN/m2):18.000；倾倒混凝土侧压力(kN/m2):2.000；振捣混凝土荷载标准值(kN/m2):2.000；3.材料参数木材品种：柏木；木材弹性模量E(N/mm2)：10000.000；木材抗弯强度设计值fm(N/mm2)：17.000；木材抗剪强度设计值fv(N/mm2)：1.700；面板类型：胶合面板；钢材弹性模量E(N/mm2)：210000.000；钢材抗弯强度设计值fm(N/mm2)：205.000；面板弹性模量E(N/mm2)：9500.000；面板抗弯强度设计值fm(N/mm2)：13.000；4.梁底模板参数梁底模板支撑的间距(mm)：300.000；面板厚度(mm)：18.000；5.梁侧模板参数主楞间距(mm)：200.000；次楞间距(mm)：300.000；穿梁螺栓水平间距(mm)：500.000；穿梁螺栓竖向间距(mm)：300.000；穿梁螺栓直径(mm)：M12；主楞龙骨材料：木楞，宽度50mm，高度100mm；主楞合并根数：2；次楞龙骨材料：木楞，宽度50mm，高度100mm；次楞合并根数：2；二、梁模板荷载标准值计算1.梁侧模板荷载强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。

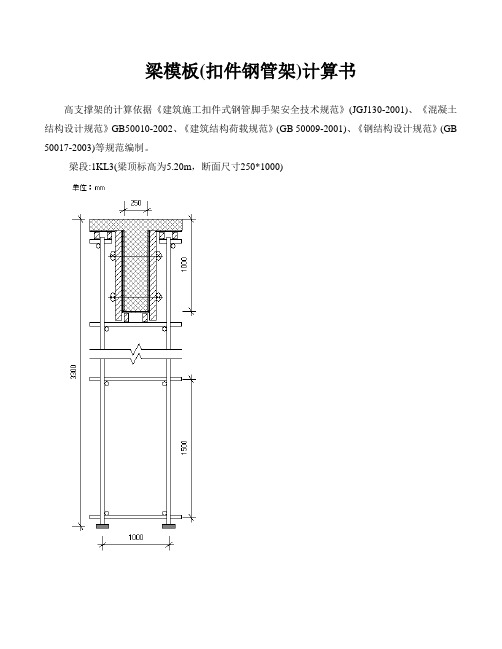

梁模板(扣件钢管架)计算书高支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范编制。

梁段:1KL3(梁顶标高为5.20m，断面尺寸250*1000)一、参数信息1.模板支撑及构造参数梁截面宽度B(m)：0.25；梁截面高度D(m)：1.00；混凝土板厚度(mm)：120.00；立杆沿梁跨度方向间距L a(m)：0.80；立杆上端伸出至模板支撑点长度a(m)：0.10；立杆步距h(m)：1.50；板底承重立杆横向间距或排距L b(m)：1.50；承重架支撑形式：梁底支撑小楞垂直梁截面方向；梁底增加承重立杆根数：1；采用的钢管类型为Φ48×3.25；立杆承重连接方式：双扣件，考虑扣件质量及保养情况，取扣件抗滑承载力折减系数：0.75；2.荷载参数新浇混凝土重力密度(kN/m3)：24.00；模板自重(kN/m2)：0.30；钢筋自重(kN/m3):1.50；施工均布荷载标准值(kN/m2)：2.0；振捣混凝土对梁底模板荷载(kN/m2)：2.0；振捣混凝土对梁侧模板荷载(kN/m2)：4.0；3.材料参数木材品种：杉木；木材弹性模量E(N/mm2)：9000.0；木方惯性距=4.166*106，木方抵抗距=8.302*104木材抗压强度设计值fc(N/mm2)：16.0；木材抗弯强度设计值fm(N/mm2)：17.0；木材抗剪强度设计值fv(N/mm2)：1.7；面板材质：胶合面板；面板厚度(mm)：18.00；面板弹性模量E(N/mm2)：9500.0；面板抗弯强度设计值fm(N/mm2)：13.0；4.梁底模板参数梁底方木截面宽度b(mm)：50.0；梁底方木截面高度h(mm)：100.0；梁底纵向支撑根数：2；5.梁侧模板参数次楞间距(mm)：290；主楞竖向根数：2；穿梁螺栓直径(mm)：M12；穿梁螺栓水平间距(mm)：600；主楞到梁底距离依次是：130mm，750mm；主楞材料：圆钢管；直径(mm)：48.00；壁厚(mm)：3.250；主楞合并根数：2；次楞材料：木方；宽度(mm)：60.00；高度(mm)：100.00；二、梁侧模板荷载计算按《施工手册》，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值:F=0.22γtβ1β2V1/2F=γH其中γ -- 混凝土的重力密度，取24.000kN/m3；t -- 新浇混凝土的初凝时间，取2.000h；T -- 混凝土的入模温度，取20.000℃；V -- 混凝土的浇筑速度，取1.500m/h；H -- 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取0.750m；β1-- 外加剂影响修正系数，取1.200；β2-- 混凝土坍落度影响修正系数，取1.150。

梁模板(扣件钢管架)计算书高支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范编制。

梁段:L1。

一、参数信息1.模板支撑及构造参数梁截面宽度 B(m):0.25；梁截面高度 D(m):0.75混凝土板厚度(mm):100.00；立杆纵距（沿梁跨度方向间距）La(m):1.00；立杆上端伸出至模板支撑点长度a(m):0.10；脚手架步距(m):1.50；梁支撑架搭设高度H(m)：3.00；梁两侧立柱间距(m):0.60；承重架支设:无承重立杆，木方支撑垂直梁截面；立杆横向间距或排距Lb(m):1.00；采用的钢管类型为Φ48×3.50；扣件连接方式:双扣件，考虑扣件质量及保养情况，取扣件抗滑承载力折减系数:0.80；2.荷载参数模板自重(kN/m2):0.35；钢筋自重(kN/m3):1.50；施工均布荷载标准值(kN/m2):2.5；新浇混凝土侧压力标准值(kN/m2):18.0；倾倒混凝土侧压力(kN/m2):2.0；振捣混凝土荷载标准值(kN/m2):2.03.材料参数木材品种：柏木；木材弹性模量E(N/mm2)：10000.0；木材抗弯强度设计值fm(N/mm2)：17.0；木材抗剪强度设计值fv(N/mm2)：1.7；面板类型：胶合面板；钢材弹性模量E(N/mm2)：210000.0；钢材抗弯强度设计值fm(N/mm2)：205.0；面板弹性模量E(N/mm2)：9500.0；面板抗弯强度设计值fm(N/mm2)：13.0；4.梁底模板参数梁底纵向支撑根数：4；面板厚度(mm)：18.0；5.梁侧模板参数主楞间距(mm)：500；次楞间距(mm)：300；穿梁螺栓水平间距(mm)：500；穿梁螺栓竖向间距(mm)：300；穿梁螺栓直径(mm)：M12；主楞龙骨材料：木楞,，宽度60mm，高度80mm；主楞合并根数：2；次楞龙骨材料：木楞,，宽度40mm，高度60mm；次楞合并根数：2；二、梁模板荷载标准值计算1.梁侧模板荷载强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。

梁模板(扣件式)计算书一、工程概况二、模板支撑体系设计三、荷载设计四、模板验算W=bh2/6=1000×142/6=32666.667mm3，I=bh3/12=1000×143/12=228666.667mm4 q=γGΣq Gk+1.4Σxxx k=1.35×[0.3+(24+1.5)×0.6]×1.0+1.4×(1+2)×1.0=25.26kN/m q`=Σq Gk+Σxxx k=[0.3+(24+1.5)×0.6]×1.0+(1+2)×1.0=18.6kN/m1、抗弯验算M max=0.125ql2=0.125×25.26×0.22=0.126kN·mσmax=M max/W=0.126×106/32666.667=3.866N/mm2≤f m=15N/mm2符合要求！2、抗剪验算Q max=0.5ql=0.5×25.26×0.2=2.526kNτmax=3Q max/(2bh)=3×2.526×103/(2×1000×14)=0.271N/mm2≤f v=1.4N/mm2符合要求！3、挠度验算νmax=5q`l4/(384EI)=5×18.6× /(384×6000×228666.667)=0.282mmνmax=0.282mm≤[ν]=min[l/150，10]=min[200/150，10]=1.333mm符合要求！4、支座反力R1=R2=ql/2=2.526kNR`1=R`2=q`l/2=1.86kN五、次楞验算1G梁左侧楼板传递给次楞荷载：q2=γGΣN Gk+1.4ΣN Qk=[1.35×(0.3+(24+1.1)×0.2)+1.4×(1+2)]×(0.325-0.2/2)/2=1.28kN/m梁右侧楼板传递给次楞荷载：q3=γGΣN Gk+1.4ΣN Qk=[1.35×(0.3+(24+1.1)×0.2)+1.4×(1+2)]×(0.65-0.325-0.2/2)/2=1.28kN/m梁左侧模板传递给次楞的荷载：q4=γGΣN Gk=1.35×0.5×(0.6-0.2)=0.27kN/m 梁右侧模板传递给次楞的荷载：q5=γGΣN Gk=1.35×0.5×(0.6-0.2)=0.27kN/m q=max[2.526/1.0+0.014+1.28+0.27，2.526/1.0+0.014，2.526/1.0+0.014+1.28+0.27]=4.09kN/mq`=max[1.86/1.0+0.01+0.936+0.2，1.86/1.0+0.01，1.86/1.0+0.01+0.936+0.2]=3.006kN/m1、强度验算M max=0.1ql2=0.1×4.09×0.92=0.331kN·mσmax=M max/W=0.331×106/31688=10.455N/mm2≤f m=13N/mm2符合要求！2、抗剪验算Q max=0.6ql=0.6×4.09×0.9=2.209kNτmax=3Q max/(2bh0)=3×2.209×1000/(2×45×65)=1.133N/mm2τmax=1.133N/mm2≤f v=1.3N/mm2符合要求！3、挠度验算νmax=0.677q`l4/(100EI)=0.677×3.006×9004/(100×9000×1029840)=1.441mm νmax=1.441mm≤[ν]=min[l/150，10]=min[900/150，10]=6mm符合要求！4、支座反力计算梁底次楞依次最大支座反力为：R1=1.1×(2.526+0.014+1.28+0.27)×0.9=4.049kNR2=1.1×(2.526+0.014+1.28+0.27)×0.9=4.049kNR`1=1.1×(1.86+0.01+0.936+0.2)×0.9=2.976kNR`2=1.1×(1.86+0.01+0.936+0.2)×0.9=2.976kN六、主楞(横向水平钢管)验算。

300×600梁模板（扣件式）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性二、荷载设计三、模板体系设计设计简图如下：平面图立面图四、面板验算取单位宽度1000mm，按二等跨连续梁计算，计算简图如下：W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm4 q1＝0.9max[1.2(G1k+ (G2k+G3k)×h)+1.4Q2k，1.35(G1k+(G2k+G3k)×h)+1.4×0.7Q2k]×b=0.9max[1.2×(0.1+(24+1.5)×0.6)+1.4×2，1.35×(0.1+(24+1.5)×0.6)+1.4×0.7×2]×1＝20.475kN/mq1静＝0.9×1.35×[G1k+(G2k+G3k)×h]×b＝0.9×1.35×[0.1+(24+1.5)×0.6]×1＝18.711kN/m q1活＝0.9×1.4×0.7×Q2k×b＝0.9×1.4×0.7×2×1＝1.764kN/mq2＝(G1k+ (G2k+G3k)×h)×b=[0.1+(24+1.5)×0.6]×1＝15.4kN/m1、强度验算M max＝0.125q1L2＝0.125q1l2＝0.125×20.475×0.152＝0.058kN·mσ＝M max/W＝0.058×106/37500＝1.536N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.521q2L4/(100EI)=0.521×15.4×1504/(100×10000×281250)＝0.014mm≤[ν]＝l/250＝150/250＝0.6mm满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R3=0.375 q1静l +0.437 q1活l=0.375×18.711×0.15+0.437×1.764×0.15＝1.168kNR2=1.25q1l=1.25×20.475×0.15＝3.839kN标准值(正常使用极限状态)R1'=R3'=0.375 q2l=0.375×15.4×0.15＝0.866kNR2'=1.25q2l=1.25×15.4×0.15＝2.887kN五、小梁验算为简化计算，按四等跨连续梁和悬臂梁分别计算，如下图：q1＝max{1.168+0.9×1.35×[(0.3-0.1)×0.3/2+0.5×(0.6-0.12)]+0.9max[1.2×(0.5+(24+1.1)×0.12)+1. 4×2，1.35×(0.5+(24+1.1)×0.12)+1.4×0.7×2]×max[0.45-0.3/2，(0.9-0.45)-0.3/2]/2×1，3.839+0.9×1.35×(0.3-0.1)×0.3/2}=3.876kN/mq2＝max[0.866+(0.3-0.1)×0.3/2+0.5×(0.6-0.12)+(0.5+(24+1.1)×0.12)×max[0.45-0.3/2，(0.9-0.45)-0.3/2]/2×1，2.887+(0.3-0.1)×0.3/2]＝2.917kN/m1、抗弯验算M max＝max[0.107q1l12，0.5q1l22]＝max[0.107×3.876×0.452，0.5×3.876×0.22]＝0.084kN·m σ＝M max/W＝0.084×106/54000＝1.555N/mm2≤[f]＝15.44N/mm2满足要求！2、抗剪验算V max＝max[0.607q1l1，q1l2]＝max[0.607×3.876×0.45，3.876×0.2]＝1.059kNτmax＝3V max/(2bh0)=3×1.059×1000/(2×40×90)＝0.441N/mm2≤[τ]＝1.7N/mm2满足要求！3、挠度验算ν1＝0.632q2l14/(100EI)＝0.632×2.917×4504/(100×9350×2430000)＝0.033mm≤[ν]＝l/250＝450/250＝1.8mmν2＝q2l24/(8EI)＝2.917×2004/(8×9350×2430000)＝0.026mm≤[ν]＝l/250＝200/250＝0.8mm满足要求！4、支座反力计算梁头处(即梁底支撑小梁悬挑段根部)承载能力极限状态R max＝max[1.143q1l1，0.393q1l1+q1l2]＝max[1.143×3.876×0.45，0.393×3.876×0.45+3.876×0.2]＝1.993kN同理可得，梁底支撑小梁所受最大支座反力依次为R1＝R3＝1.257kN，R2＝1.993kN 正常使用极限状态R'max＝max[1.143q2l1，0.393q2l1+q2l2]＝max[1.143×2.917×0.45，0.393×2.917×0.45+2.917×0.2]＝1.501kN同理可得，梁底支撑小梁所受最大支座反力依次为R'1＝R'3＝1.101kN，R'2＝1.501kN 六、主梁验算主梁自重忽略不计，计算简图如下：1、抗弯验算主梁弯矩图(kN·m) σ＝M max/W＝0.825×106/4490＝183.775N/mm2≤[f]=205N/mm2 满足要求！2、抗剪验算主梁剪力图(kN)V max＝2.253kNτmax＝2V max/A=2×2.253×1000/424＝10.63N/mm2≤[τ]＝125N/mm2 满足要求！3、挠度验算主梁变形图(mm)νmax＝2.309mm≤[ν]＝l/250＝900/250＝3.6mm满足要求！4、扣件抗滑计算R＝max[R1,R2]＝2.253kN≤1×8=8kN单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！同理可知，左侧立柱扣件受力R＝2.253kN≤1×8=8kN单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！七、纵向水平钢管验算计算简图如下：R＝max[R1，R2]=2.253kN，R'＝max[R1'，R2']＝1.851kN1、抗弯验算纵向水平钢管弯矩图(kN·m) σ＝M max/W＝0.346×106/4490＝77.115N/mm2≤[f]=205N/mm2 满足要求！2、抗剪验算纵向水平钢管剪力图(kN)V max＝3.022kNτmax＝2V max/A=2×3.022×1000/424＝14.256N/mm2≤[τ]＝125N/mm2 满足要求！3、挠度验算纵向水平钢管变形图(mm)νmax＝0.664mm≤[ν]＝l/250＝900/250＝3.6mm满足要求！4、扣件计算R＝4.959kN≤8kN单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！同理可知，左侧立柱扣件受力R＝4.959kN≤8kN单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！八、立柱验算λ=h/i=1800/15.9=113.208≤[λ]=150长细比满足要求！查表得，υ＝0.496立柱最大受力N＝max[R1+N边1，R2+N边2]+0.15×(8.3-0.6)＝max[4.959+0.9max[1.2×(0.75+(24+1.1)×0.12)+1.4×1，1.35×(0.75+(24+1.1)×0.12)+1.4×0.7×1]×(0.9+0.45-0.3/2)/2×0.9，4.959+0.9max[1.2×(0.75+(24+1.1)×0.12)+1.4×1，1.35×(0.75+(24+1.1)×0.12)+1.4×0.7×1]×(0.9+0.9-0.45-0.3/2)/2×0.9]+1.155＝9.058kNf＝N/(υA)＝9.058×103/(0.496×424)＝43.073N/mm2≤[f]＝205N/mm2满足要求！。

扣件式梁模板安全计算书一、计算依据1、《建筑施工模板安全技术规范》JGJ162-20082、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113、《混凝土结构设计规范》GB50010-20104、《建筑结构荷载规范》GB50009-20125、《钢结构设计规范》GB50017-20036、《建筑施工临时支撑结构技术规范》JGJ300-20131、计算参数2、施工简图（图1）剖面图1（图2）剖面图2二、面板验算根据规范规定面板可按简支跨计算，根据施工情况一般楼板面板均搁置在梁侧模板上，无悬挑端，故可按简支跨一种情况进行计算，取b=1m 单位面板宽度为计算单元。

W=bh2/6=1000×122/6=24000mm3I=bh3/12=1000×123/12=144000mm41、强度验算A.当可变荷载Q1k为均布荷载时：由可变荷载控制的组合：q1=1.2[G1k+(G2k+G3k)h]b+1.4Q1kb=1.2×(0.5+(24+1.5)×600/1000)×1+1.4×2.5×1=22.46kN/m由永久荷载控制的组合：q2=1.35[G1k+(G2k+G3k)h]b+1.4×0.7Q1kb=1.35×(0.5+(24+1.5)×600/1000)×1+1.4×0.7×2.5×1=23.78kN/m取最不利组合得：q=max[q1,q2]=max(22.46,23.78)=23.78kN/m（图3）面板简图B.当可变荷载Q1k为集中荷载时：由可变荷载控制的组合：q3=1.2[G1k+(G2k+G3k)h]b=1.2×(0.5+(24+1.5)×600/1000)×1=18.96kN/mp1=1.4Q1k=1.4×2.5=3.5kN（图4）面板简图由永久荷载控制的组合：q4=1.35[G1k+(G2k+G3k)h]b=1.35×(0.5+(24+1.5)×600/1000)×1=21.33kN/mp2=1.4×0.7Q1k=1.4×0.7×2.5=2.45kN（图5）面板简图（图6）面板弯矩图取最不利组合得：Mmax=0.134kN·mσ=Mmax/W=0.134×106/24000=5.598N/mm2≤[f]=31N/mm2 满足要求2、挠度验算qk=(G1k+(G3k+G2k)×h)×b=(0.5+(24+1.5)×600/1000)×1=15.8kN/m（图7）简图（图8）挠度图ν=0.023mm≤[ν]=350/((4-1)×400)=0.292mm满足要求三、次梁验算A、当可变荷载Q1k为均布荷载时：q1=1.2[G1k+(G2k+G3k)h]a+1.4Q1ka=1.2×(0.5+(24+1.5)×600/1000)×350/1000/(4-1)+1.4×2.5×350/1000/(4-1)=2.62kN/m 由永久荷载控制的组合：q2=1.35[G1k+(G2k+G3k)h]a+1.4×0.7Q1ka=1.35×(0.5+(24+1.5)×600/1000)×350/1000/(4-1)+1.4×0.7×2.5×350/1000/(4-1)=2.774kN/m取最不利组合得：q=max[q1,q2]=max(2.62,2.774)=2.774kN/m计算简图：（图9）简图B、当可变荷载Q1k为集中荷载时：q3=1.2[G1k+(G2k+G3k)h]a=1.2×(0.5+(24+1.5)×600/1000)×350/1000/(4-1)=2.212kN/mp1=1.4Q1k=1.4×2.5=3.5kN（图10）简图由永久荷载控制的组合：q4=1.35[G1k+(G2k+G3k)h]a=1.35×(0.5+(24+1.5)×600/1000)×350/1000/(4-1)=2.489kN/mp2=1.4×0.7Q1k=1.4×0.7×2.5=2.45kN（图11）简图1、强度验算（图12）次梁弯矩图(kN·m)Mmax=0.944kN·mσ=Mmax/W=0.944×106/(85.333×1000)=11.064N/mm2≤[f]=15N/mm2满足要求2、抗剪验算（图13）次梁剪力图(kN)Vmax=4.053kNτmax=VmaxS/(Ib)=4.053×103×62.5×103/(341.333×104×5×10)=1.484N/mm2≤[τ]=2N/mm2满足要求3、挠度验算挠度验算荷载统计，qk=(G1k+(G3k+G2k)×h)×a=(0.5+(24+1.5)×600/1000)×350/1000/(4-1)=1.843kN/m（图14）变形计算简图（图15）次梁变形图(mm)νmax=0.165mm≤[ν]=0.9×1000/400=2.25mm满足要求四、主梁验算梁两侧楼板的立杆为梁板共用立杆，立杆与水平钢管扣接属于半刚性节点，为了便于计算统一按铰节点考虑，偏于安全。

梁模板(扣件钢管架)计算书名仕豪庭工程工程；属于框剪结构;地上25层;地下2层；建筑高度：78.00m；标准层层高：3.00m ；总建筑面积：41779.00平方米；总工期：781天；施工单位：华通建一。

本工程由金地房地产开发公司投资建设，阳泉市设计院设计，地质勘察，北京吉地四方咨询有限公司监理，华通建一组织施工；由王炳臣担任项目经理，赵同柱担任技术负责人。

高支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范编制。

因本工程梁支架高度大于4米，根据有关文献建议，如果仅按规范计算，架体安全性仍不能得到完全保证。

为此计算中还参考了《施工技术》2002（3）：《扣件式钢管模板高支撑架设计和使用安全》中的部分内容。

梁段:KL010。

一、参数信息1.模板支撑及构造参数梁截面宽度 B(m):0.35；梁截面高度 D(m):0.70混凝土板厚度(mm):250.00；立杆梁跨度方向间距La(m):1.00；立杆上端伸出至模板支撑点长度a(m):0.10；立杆步距h(m):1.50；梁支撑架搭设高度H(m)：4.50；梁两侧立柱间距(m):0.60；承重架支设:多根承重立杆，钢管支撑垂直梁截面；梁底增加承重立杆根数:4；板底承重立杆横向间距或排距Lb(m):1.00；采用的钢管类型为Φ48×3.5；扣件连接方式:单扣件，考虑扣件质量及保养情况，取扣件抗滑承载力折减系数:0.80；2.荷载参数模板自重(kN/m2):0.35；钢筋自重(kN/m3):1.50；施工均布荷载标准值(kN/m2):2.5；新浇混凝土侧压力标准值(kN/m2):18.0；倾倒混凝土侧压力(kN/m2):2.0；振捣混凝土荷载标准值(kN/m2):2.03.材料参数木材品种：柏木；木材弹性模量E(N/mm2)：10000.0；木材抗弯强度设计值fm(N/mm2)：17.0；木材抗剪强度设计值fv(N/mm2)：1.7；面板类型：胶合面板；面板弹性模量E(N/mm2)：9500.0；面板抗弯强度设计值fm(N/mm2)：13.0；4.梁底模板参数梁底纵向支撑根数：4；面板厚度(mm)：18.0；5.梁侧模板参数主楞间距(mm)：500；次楞根数：4；穿梁螺栓水平间距(mm)：500；穿梁螺栓竖向根数：2；穿梁螺栓竖向距板底的距离为：200mm，200mm；穿梁螺栓直径(mm)：M12；主楞龙骨材料：钢楞；截面类型为圆钢管48×3.5；主楞合并根数：2；次楞龙骨材料：木楞,，宽度50mm，高度100mm；二、梁模板荷载标准值计算1.梁侧模板荷载强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。

扣件式钢管梁支撑系统计算300X600梁模板支撑计算书工程名称:佛山市南海荟映花园项目工程单位:中大建设有限公司1．计算参数结构楼板厚100mm，梁宽b=300mm，梁高h=600mm，层高5.90m，结构表面考虑隐蔽；模板材料为：夹板底模厚度18mm，侧模厚度18mm；梁边至板支撑的距离0.80m；板弹性模量E=6000N/mm2，木材弹性模量E=9000N/mm2，抗弯强度fm =13.00N/mm2，抗剪强度fv=1.40N/mm2 ；支撑采用两根扣件式钢管支撑，横向间距600mm，纵向间距600mm，支架立杆的步距h=1.50m；钢管直径48mm，壁厚3.0mm，截面积 4.24cm2，回转半径i=1.59cm；钢管重量0.0326kN/m。

钢材弹性模量 E=206000N/mm2，抗弯强度f=205.00N/mm2,抗剪强度fv=125.00N/mm2。

2．梁底模验算（1）梁底模及支架荷载计算荷载类型标准值单位梁宽(m) 梁高(m) 系数设计值①底侧模自重 0.3 kN/m2×(0.30 + 1.00 )×1.2 = 0.47 kN/m②砼自重 24.0 kN/m3× 0.30 × 0.60× 1.2 = 5.18 kN/m③钢筋荷载 1.5 kN/m3× 0.30 × 0.60× 1.2 = 0.32 kN/m④振捣砼荷载 2.0 kN/m2× 0.30 ×1.4 = 0.84 kN/m梁底模和支架承载力计算组合①＋②＋③＋④q1= 6.82 kN/m梁底模和龙骨挠度验算计算组合(①＋②＋③)/1.2q2= 4.98 kN/m（2）底模板验算第一层龙骨间距L=300mm，计算跨数5跨；底模厚度h=18mm，板模宽度b=300mm。

W=bh2/6=300×182/6=16200mm3，I=bh3/12=300×183/12=145800mm4。
