低压断路器工作原理低压断路器是一种用于保护电路免受过载和短路等故障的电气设备。

它主要由断路器本体、电磁励磁系统、电动机驱动系统和辅助触头等部分组成。

本文将详细介绍低压断路器的工作原理。

1. 断路器本体断路器本体是低压断路器的主要组成部分，它通常由断路器壳体、触头、弹簧机构和灭弧室等部分组成。

断路器壳体用于固定断路器的各个部件，同时起到绝缘和防护作用。

触头是断路器的关键部件，它通过闭合和断开电路来实现对电流的控制。

弹簧机构用于提供闭合力和断开力，确保触头的可靠动作。

灭弧室则用于消除断开电路时产生的电弧，以保护断路器和电路。

2. 电磁励磁系统低压断路器的电磁励磁系统由线圈、铁芯和励磁电源等组成。

当电路发生过载或短路时，电流会通过断路器的线圈，产生磁场。

磁场的强弱取决于电流的大小，当电流超过设定值时，磁场将足够强大，使得铁芯产生磁饱和，进而引起电磁力的作用，将触头迅速打开，切断电路。

3. 电动机驱动系统低压断路器的电动机驱动系统由电动机、传动机构和控制电路等组成。

当电路发生过载或短路时，电动机会被启动，通过传动机构将力传递给触头，使其迅速断开电路。

控制电路用于监测电流和判断故障类型，从而控制电动机的启停和触头的动作。

4. 辅助触头辅助触头是低压断路器的附属部件，它通常用于连接和断开电路中的辅助设备，如信号灯、指示灯等。

辅助触头的动作与主触头相互独立，它通过控制电路和电磁励磁系统来实现。

低压断路器的工作原理可以总结如下：当电路发生过载或短路时，电流超过设定值，电磁励磁系统产生足够的磁场，使得触头迅速断开电路，切断电流。

同时，电动机驱动系统也可以通过控制电路的监测和判断，实现对触头的迅速断开。

辅助触头则用于连接和断开电路中的辅助设备。

总结起来，低压断路器是一种用于保护电路免受过载和短路等故障的电气设备。

它通过断路器本体、电磁励磁系统、电动机驱动系统和辅助触头等部分的协同工作，实现对电流的控制和切断。

在电路发生故障时，低压断路器能够迅速切断电路，保护电气设备和人身安全。

低压断路器工作原理
低压断路器是一种用于保护电力系统和电气设备的重要电气元件，其工作原理如下。

1. 电路保护功能：低压断路器主要用于保护电路免受过载和短路等故障的损害。

当电路中的电流超过额定值时，断路器会自动跳闸，切断电路，防止过载引起的电气设备损坏。

同时，当电路中出现短路时，断路器能够迅速切断电路，防止短路电流造成过大的电弧、火灾等危险。

2. 熔断器保护机制：低压断路器的保护机制通常通过热熔断器实现。

熔断器是一个由金属丝制成的安全电器元件，其断裂温度比电路中电线的额定温度稍高，当电流过载时，电线的温度上升，当温度超过熔断器的断裂温度时，熔断器会断裂，切断电路。

这样可以有效保护电气设备免受过电流的损害。

3. 磁性触发机构：低压断路器还具备短路保护功能。

当电路中出现短路时，产生的电流会瞬间增加，磁场作用于触发机构，使得触发机构触发，迅速切断电路。

磁性触发机构能够实现更快速、精确的短路保护。

4. 隔离与连接功能：低压断路器除了保护功能外，还具备隔离和连接电气设备的功能。

在进行检修和维护时，可以通过低压断路器进行电气设备的隔离，确保操作人员的安全。

同时，也可以通过低压断路器将不同的电气设备连接在一起，实现电路的连接。

综上所述，低压断路器通过电路保护功能、熔断器保护机制、磁性触发机构和隔离与连接功能来保护电力系统和电气设备的安全运行，确保电路免受过载、短路等故障的损害。

低压断路器的结构和工作原理低压断路器是一种广泛应用于低压电路中的电气保护设备。

它能够在电路发生过载、短路等故障时及时地切断电路，起到保护电路和设备的作用。

下面将介绍低压断路器的结构和工作原理。

1. 结构低压断路器通常由三个主要部分组成：断路器本体、电磁触头系统和触发机构。

（1）断路器本体：断路器本体是低压断路器的主体部分，由导电片、固定触头、动触头、弹簧机构等组成。

当电路发生过载或短路时，自动跳闸，防止电流过大损坏电气设备。

（2）电磁触头系统：电磁触头系统是低压断路器的核心部分，它能够感应电路中的电流大小，并在电流达到一定值时切断电路。

电磁触头系统通常由线圈、铁芯、触头等组成。

（3）触发机构：触发机构是低压断路器的控制部分，它能够在电路发生故障时迅速切断电路，从而起到保护电气设备的作用。

触发机构通常由电磁铁、弹簧机构、电子控制器等组成。

2. 工作原理低压断路器的工作原理可以概括为“感应、跳闸、保护”。

当电路中出现过载或短路时，电路中的电流会急剧增加，这时电磁触头系统会感应到电流大小，并产生磁场作用力，使动触头受力瞬间跳动，与固定触头分离，从而切断电路，实现保护作用。

低压断路器的感应系统采用不同的工作原理，包括热式、磁式、电子式等多种方式。

其中热式为最早的一种感应方式，它在过载或短路时通过热元件的温度上升来触发跳闸。

磁式则是采用电磁感应原理，产生磁场作用力来触发跳闸。

电子式断路器采用电子元件进行感应和控制，具有精度高、响应速度快等优点。

总之，低压断路器是一种重要的电气保护设备，它能够在电路发生故障时及时切断电路，保护电气设备不受损坏，确保电路的安全稳定运行。

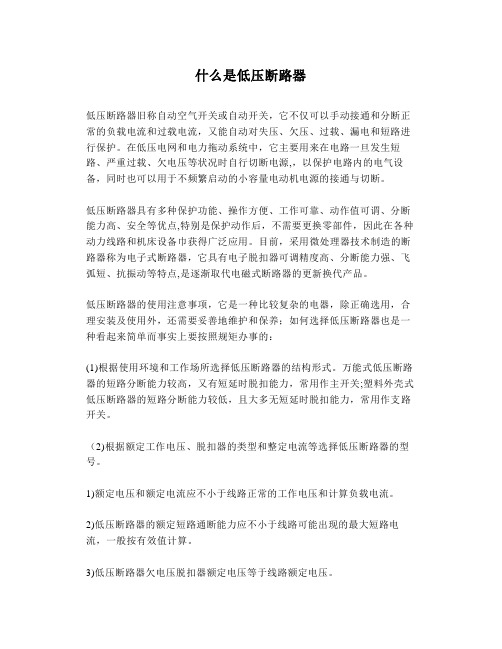

什么是低压断路器低压断路器旧称自动空气开关或自动开关，它不仅可以手动接通和分断正常的负载电流和过载电流，又能自动对失压、欠压、过载、漏电和短路进行保护。

在低压电网和电力拖动系统中，它主要用来在电路一旦发生短路、严重过载、欠电压等状况时自行切断电源,，以保护电路内的电气设备，同时也可以用于不频繁启动的小容量电动机电源的接通与切断。

低压断路器具有多种保护功能、操作方便、工作可靠、动作值可谓、分断能力高、安全等优点,特别是保护动作后，不需要更换零部件，因此在各种动力线路和机床设备巾获得广泛应用。

目前，采用微处理器技术制造的断路器称为电子式断路器，它具有电子脱扣器可调精度高、分断能力强、飞弧短、抗振动等特点,是逐渐取代电磁式断路器的更新换代产品。

低压断路器的使用注意事项，它是一种比较复杂的电器，除正确选用，合理安装及使用外，还需要妥善地维护和保养；如何选择低压断路器也是一种看起来简单而事实上要按照规矩办事的：(1)根据使用环境和工作场所选择低压断路器的结构形式。

万能式低压断路器的短路分断能力较高，又有短延时脱扣能力，常用作主开关;塑料外壳式低压断路器的短路分断能力较低，且大多无短延时脱扣能力，常用作支路开关。

（2)根据额定工作电压、脱扣器的类型和整定电流等选择低压断路器的型号。

1)额定电压和额定电流应不小于线路正常的工作电压和计算负载电流。

2)低压断路器的额定短路通断能力应不小于线路可能出现的最大短路电流，一般按有效值计算。

3)低压断路器欠电压脱扣器额定电压等于线路额定电压。

4)低压断路器的分励脱扣器额定电压等于控制电源电压。

5)电动机传动机构的额定工作电压等于控制电源电压。

(3)电动机保护用低压断路器可分为两类:一类低压断路器只作保护而不负担正常操作;另一类低压断路器需兼作保护和不频繁操作之用，后一类情况需考虑操作条件和电器寿命。

(4)电动机保护用低压断路器长延时电流整定值等于电动机额定电流。

对保护笼型电动机的低压断路器,瞬时整定电流应等于8-10倍电动机额定电流;对于保护绕线转子电动机的低压断路器,瞬时整定电流应等于3~6倍电动机额定电流。

低压断路器功能作用有哪些_低压断路器分类及工作原理
1、低压断路器的概念低压断路器又称自动空气开关或自动空气断路器，简称断路器。

它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。

它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等组合。

而且在分断故障电流后一般不需要变更零部件，已获得了广泛的应用。

2、低压断路器的结构低压断路器由触头、灭弧装置、操作机构和保护装置等组成。

2.1触头系统
触头（静触头和动触头）在断路器中用来实现电路接通或分断。

触头的基本要求为：
（1）能安全可靠地接通和分断极限短路电流及以下的电路电流；
（2）长期工作制的工作电流；
（3）在规定的电寿命次数内，接通和分断后不会严重磨损。

常用断路器的触头型式有，对接式触头、桥式触头和插入式触头。

对接式和桥式触头多为面接触或线接触，在触头上都焊有银基合金镶块。

大型断路器每相除主触头外，还有副触头和弧触头。

断路器触头的动作顺序是，断路器闭合时，弧触头先闭合，然后是副触头闭合，最后才是主触头闭合；断路器分断时却相反，主触头承载负荷电流，副触头的作用是保护主触头，弧触头是用来承担切断电流时的电弧烧灼，电弧只在弧触头上形成，从而保证了主触头不被电弧烧蚀，长期稳定的工作。

2.2灭弧系统
灭弧系统用来熄灭触头间在断开电路时产生的电弧。

灭弧系统包括两个部分：一为强力弹簧机构，使断路器触头快速分开；一为在触头上方设有灭弧室。

2.3操动机构。

国产低压断路器品牌国产低压断路器品牌是指在国内生产和销售的低压断路器产品品牌。

低压断路器是一种用于保护电路安全的电气设备，主要用于断开或连接电流回路，以防止电路过载、短路和其他故障引起的电流超过额定值而造成设备损坏或人身安全事故。

国产低压断路器品牌在国内市场具有较高的竞争力和知名度，其产品质量和性能符合国家相关标准和规定。

以下是几个国产低压断路器品牌的简要介绍：1. 金利低压断路器品牌：金利低压断路器品牌是国内知名的电气设备制造商之一。

该品牌的低压断路器产品具有可靠的性能和优良的质量，广泛应用于建筑、工业、能源等领域。

金利低压断路器采用先进的技术和工艺制造，具有过载保护、短路保护和漏电保护等功能，能够有效保护电路和设备的安全运行。

2. 华强低压断路器品牌：华强低压断路器品牌是一家专业从事电气设备研发、生产和销售的企业。

该品牌的低压断路器产品具有高性能、高可靠性和高安全性的特点，得到了广大用户的认可和好评。

华强低压断路器采用先进的材料和制造工艺，具有快速断电、灵敏保护和自动恢复等功能，能够有效保护电路和设备的安全运行。

3. 宝源低压断路器品牌：宝源低压断路器品牌是一家专注于电气设备制造的企业。

该品牌的低压断路器产品具有稳定的性能和可靠的质量，广泛应用于建筑、工业和交通等领域。

宝源低压断路器采用先进的技术和工艺制造，具有过载保护、短路保护和过压保护等功能，能够有效保护电路和设备的安全运行。

4. 华北低压断路器品牌：华北低压断路器品牌是国内知名的电气设备制造商之一。

该品牌的低压断路器产品具有高性能、高可靠性和高安全性的特点，广泛应用于建筑、工业和能源等领域。

华北低压断路器采用先进的材料和制造工艺，具有快速断电、灵敏保护和自动恢复等功能，能够有效保护电路和设备的安全运行。

以上是几个国产低压断路器品牌的简要介绍，这些品牌在国内市场上具有良好的声誉和市场份额。

消费者在购买低压断路器时可以根据自身需求和实际情况选择适合的品牌和型号，以确保电路和设备的安全运行。

低压断路器工作原理低压断路器是一种常见的电气保护设备，广泛应用于电力系统、工业领域和建筑物中，用于保护电路免受过载、短路和地故障等电气故障的影响。

它的工作原理是基于电磁吸合和电磁释放机制。

1. 电磁吸合机制：低压断路器内部有一对电磁线圈，分别称为释放线圈和励磁线圈。

当电路正常工作时，励磁线圈接通，产生一定的电磁场，使得断路器的触头保持闭合状态。

当电路发生故障，如过载或短路，电流会迅速增大，导致励磁线圈中的电流增大。

当电流超过设定的额定电流值时，励磁线圈产生的电磁场会变强，使得释放线圈中的电流也增大。

当释放线圈中的电流达到一定数值时，电磁力会克服励磁线圈中的电磁力，使得触头迅速分离，断开电路，实现故障的隔离和保护。

2. 电磁释放机制：低压断路器内部还配备了电磁释放器，用于在电路发生严重故障时迅速切断电源。

电磁释放器是一种电磁驱动的机械装置，其工作原理是利用电磁力将释放器的机械传动系统拉动，使得触头迅速分离，切断电路。

电磁释放器的动作速度非常快，通常在几毫秒内就能完成断开操作。

它能够有效地保护电路和设备免受严重故障的影响，避免火灾和其他安全事故的发生。

3. 过载保护：低压断路器还具有过载保护功能。

当电路负载超过额定电流时，断路器会自动切断电源，防止电路过热和设备损坏。

过载保护是通过热释放器实现的，热释放器是一种基于热膨胀原理的装置。

当电路负载过大时，热释放器中的热敏元件会受热膨胀，使得触点迅速分离，切断电路。

4. 短路保护：低压断路器还能够提供短路保护。

当电路发生短路故障时，电流会迅速增大，导致断路器内部的电磁力瞬间增大。

电磁力会使得触头迅速分离，切断电路，防止电流过大造成设备损坏和火灾等危险。

总结：低压断路器的工作原理是基于电磁吸合和电磁释放机制，通过电磁力使得触头迅速分离，切断电路，实现对电路的保护。

它具有过载保护和短路保护功能，能够有效地防止电路故障对设备和人员的伤害。

低压断路器是电力系统中不可或缺的重要设备，应用广泛，具有重要的意义。
