KJ90N安装流程图

KJ90NA型监测监控系统基本操作流程1.系统登录首先，用户需要在电脑上打开监测监控系统的应用程序。

然后，在登录界面输入正确的用户名和密码进行登录系统。

系统会对账号进行验证，验证通过后会进入系统主界面。

2.设备接入登录后，用户需要将要监测的设备接入系统。

用户可以通过系统的设备管理功能添加设备。

在添加设备时，用户需要提供设备的基本信息，如设备类型、IP地址、端口号等。

添加设备后，系统会自动与设备建立连接。

3.实时监测在系统主界面，用户可以实时监测设备的运行状态。

系统会显示设备的实时数据，包括温度、湿度、电压等。

用户可以通过系统设置功能自定义要监测的数据指标，并将其显示在系统主界面。

4.历史数据查看系统可以将设备的历史数据保存下来，用户可以通过系统的历史数据查看功能查看以往的数据记录。

用户可以选择要查看的时间段和设备，并选择要查看的数据指标。

5.数据分析6.故障诊断如果设备出现故障，监测监控系统可以帮助用户进行故障诊断。

用户可以通过系统的故障诊断功能查看设备的故障记录和报警信息，并对故障进行分析和解决。

7.报警通知监测监控系统可以设置报警规则，并在设备出现异常时发送报警通知。

用户可以通过系统的报警设置功能设置报警规则，包括设备状态异常、数据超过阈值等。

用户可以选择接收报警的方式，如短信、邮件、手机应用等。

8.系统管理以上就是KJ90NA型监测监控系统的基本操作流程。

用户可以根据实际需求进行操作。

通过使用该系统，用户可以实时监测设备的运行状态，及时发现问题并进行处理，提高设备的运行效率和可靠性。

目录第一部分计算机部分 (2)1常用键的认识 (2)2常见问题的处理 (2)第二部分KJ90系统软件操作 (2)一、开关机 (2)二、KJ90软件的使用 (3)1、打开并运行软件： (3)2、测点定义 (3)3、显示编排 (4)4、图形制作 (4)5、报表编排打印 (4)6、模拟量开关量数据查询 (5)7、模拟量数据查询 (5)8、管理员密码修改 (5)9、增加用户 (5)附录1：各种分站及传感器类型 (6)附录2：传感器在井下安装位置 (6)第一部分计算机部分1 常用键的认识Esc为退出键Caps Lock为英文字母大小写切换键Shift为数字键上特殊符号的选择键具体使用如下：要输入“！”号，先按住“Shift”键，再按特殊符号所在的键“！”。

空格键是键盘中最下面最长的无字母键。

键盘的右上角的“←”键为删除光标前一字母（或文字、数字）键2 常见问题的处理1). 在我们输错文字（或字母）后，想删除该文字（或字母）？可以按键盘的右上角的“←”键。

2). 当输入汉字时，出现输入提示如图：时无法输入中文？当输入汉字时，出现输入提示如图：时，表示输入的是大写字母，此时无法输入汉字。

要输入汉字则按一下Caps Lock 键，出现如图所示，则可以输入汉字。

3). 在输入数字时小数点和句号的区别？在计算机中小数点是：“.”句号是“。

”如果在测点定义中输入断电值时，出现“1。

5”是错误的，应该改为“1.5”。

因为“。

”不是小数点，是汉字的句号。

4). 切换中文和英文输入？用鼠标左键点击一次显示屏幕右下角中的“ EN ”,出现图，然后将鼠标移动到“智能ABC”，用鼠标左键点击“智能ABC”，即可以开始输入汉字。

相应的要从中文输入转到英文输入或数字输入，则用鼠标左键点击右下角的输入法图标，然后点击“EN英语（美国）”即可。

第二部分KJ90系统软件操作一、开关机1、开机及启动KJ90软件：a.插上电脑及其相关设备的电源线和主机通讯口的信号线插头（从井下分站到机房的信号线）；b.按显示器开关，打开显示器电源；c.按主机电源开关；d.等进入win98桌面后，用鼠标双击“”图标。

KJ90一体化监控主机使用说明一、安装1.确认设备是否完好无损，包括主机、电源、网络线等。

2.找到一个安全、稳定的位置，确保设备能够正常工作。

3.将主机连接到电源，并通过网络线将主机与监控摄像头等设备连接起来。

二、设置1.设置网络参数：进入主机的设置界面，找到网络设置选项，填写相应的IP地址、子网掩码和网关等信息，确保主机能够正常连接到局域网。

2.设置摄像头：将监控摄像头与主机连接，并在主机设置界面中添加摄像头，设置摄像头的名称、IP地址和视频参数等。

3.设置存储设备：配置主机的存储设备，选择合适的硬盘和存储方式，并进行相应的设置和格式化。

4.设置录像模式：根据需求选择录像模式，包括定时录像、移动侦测录像和报警录像等。

三、使用1.远程监控：通过电脑、手机等设备，使用相应的监控软件或应用程序，输入主机的IP地址和端口号，即可远程实时监控视频和录像。

2.录像回放：在监控软件或应用程序中找到录像回放选项，选择相应的日期和时间，即可查看指定时间段的录像。

3.报警功能：设置合适的报警参数和方式，当监控画面出现异常或达到预设的报警条件时，主机将发出报警信息，并可以将报警记录保存下来。

四、维护1.保持设备清洁：定期清洁设备表面的灰尘和污垢，避免影响设备散热和工作效果。

2.定期检查设备连接：检查设备之间的连接是否松动或脱落，确保设备能够正常工作。

3.更新系统软件：定期检查是否有新的系统软件更新，及时进行升级，以提升设备的性能和稳定性。

4.定期备份录像数据：将重要的录像数据定期备份到其他存储设备中，以防止数据丢失或损坏。

5.定期维护硬盘：对硬盘进行定期检查和维护，如进行磁盘清理和错误修复等操作。

总结：KJ90一体化监控主机是一种功能强大的监控设备，使用时需要正确安装、设置和操作。

通过合理的网络连接和设备设置，可以实现远程监控、录像回放和报警功能等。

同时，定期维护和保养设备，可以延长设备的使用寿命和提高设备的稳定性。

KJ90瓦斯监测监控系统培训手册一、KJ90系统安装1、SQL2000（SQL2005）数据库的安装XP系统只能安装SQL2000 或则是SQL2005的个人版windows 2003 Server 安装SQL200 0（SQL2005）服务器版本企业版注意:SQL数据库数据文件所在的磁盘必须为NTFS格式化，因为FAT格式的磁盘单个文件有上限为2G，当数据文件大了后会导致数据无法写进数据库2、KJ90系统的安装(1）用友华表控件的安装，默认安装即可（2）KJ90系统安装，直接把kj90系统目录文件拷贝在磁盘D盘即可(我们现常用的是kj2008文件夹）（3）.NET 2。

0 框架的安装(4）重新安装软件注意事项，KJ90系统文件夹目录下(D：\kj2008）文件必须保留原有的项有：FZWJ SCWJ SJWJ 文件夹 cf。

cll cx.cll query.cll report。

cll switch.cll ts。

cll config.ini 文件，具体后续的版本有所不同必须咨询我们现场技术人员.二、KJ90NA/NB系统新增功能1、符合AQ6201标准；2、具备快速断电功能， kj90NA/NB系统断电以及在中心站上显示出来的时间不会超过两秒;3、具有联网功能，可以将瓦斯抽放系统、风机在线等子系统数据,以及其它厂家数据按照标准协议可以很方便的直接接入中心站软件；4、具有接皖北抽放分站功能；5、具有能接入束管系统（目前只具备接重庆院瓦斯分院的束管系统）数据功能;6、具有接入V锥控制柜的功能；7、具有接入V锥分站的功能;9、具有接入风机在线参数（电量分站和温度分站）的功能；10、新增了用户模块管理功能，包括用户的创建、删除、修改；11、具有中断取数据功能（即常说的两小时取数功能）；12、最新版本中心站软件中实现了所有量程兼容，能识别用户自定义量程；13、所有测点定义信息所涉及的类型读取XML文档，添加类型更加灵活，类型包括模拟量类型、开关量、智能开能开停类型、控制量状态类型、开停、智能开停状态类型；14、操作记录功能,用户的所有操作系统都会自动记录。

KJ90一体化监控主机使用说明一、外观介绍KJ90一体化监控主机外观精美，采用黑色金属外壳设计，坚固耐用。

前面板配备有LCD显示屏、按键、USB接口等，方便用户进行操作和设置。

后面板配备有各类接口，包括视频输入、音频输入、网络接口、HDMI接口等，满足各种监控系统的需求。

二、功能特点1.多通道视频输入：支持4路、8路、16路视频输入，满足不同场所的监控需求。

2.高清视频录制：支持1080P、4K等高清视频录制，保证监控画面清晰、流畅。

3.远程监控：支持局域网、互联网远程监控，用户可通过手机、电脑等设备实时查看监控画面。

4. 原生Linux系统：稳定可靠，支持多种应用程序，可根据用户需求进行定制。

5.多种存储方式：支持硬盘录像、网络录像、U盘备份等多种录像存储方式，保证录像数据的安全可靠。

6.报警功能：支持移动侦测、遮挡报警、视频丢失等报警功能，及时发现异常情况。

7.定时录像：支持定时、手动、报警等录像模式，用户可根据实际需求进行设置。

8.可扩展性强：支持多种监控设备接入，如摄像头、报警器、门禁等设备，灵活可扩展。

三、使用步骤1.连接设备：将监控摄像头、显示器、网络线等设备连接到KJ90一体化监控主机上，确保各设备正常工作。

2.启动设备：按下电源开关，等待设备启动完成，LCD显示屏上会显示相应的启动信息。

3.设置参数：按下菜单按键，进入系统设置界面，根据实际需求设置录像模式、录像清晰度、录像时间等参数。

4.远程监控：在网络设置界面中配置网络参数，打开手机、电脑上的监控软件，输入设备的IP地址和用户名密码，即可实现远程监控。

5.查看录像：在录像回放界面中选择要查看的录像文件，通过快进、快退、暂停等功能查看录像内容。

6.备份录像：在备份界面中选择要备份的录像文件，将U盘插入USB 接口，点击备份按钮即可将录像文件备份到U盘中。

7.关机：在主机操作界面中点击关机按钮，等待主机完全关闭后拔掉电源线。

四、注意事项1.设备安装要牢固可靠，确保设备不会受到外力或水浸。

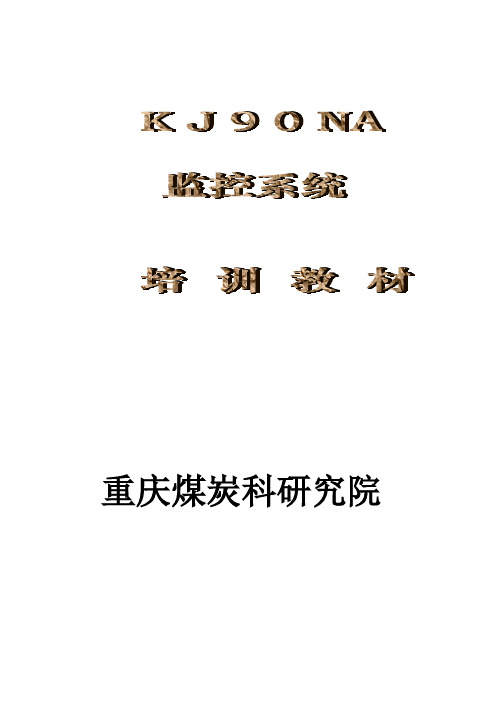

重庆煤炭科研究院目录一、KJ90NA监测监控系统软操作说明二、KJ90NA监控软件启动说明三、KJ90NA监软件运行主界面四、用户管理五、测点定义六、手动控制设置七、页面编辑八、曲线图九、模拟动态图形编辑一○、报表显示打印一一、查询一、KJ90NA监测监控系统软安装说明在运行KJ90NA软件前我们必须安装: Windows2000(sp4)\2003(sp1)；SQL2000server；框架2.0；CellCtrl(用友华表控件)。

二、KJ90NA监控软件启动说明1、KJ90NA监控软件启动图标。

当我们在启动kj90NA监控软件之前，我们要对kj90NA软件进行初始化配制(对着图标按住CTRL键并用鼠标点击图标进入链接config.ini配制说明)。

在D盘KJ2008文件下面打开图标运行软件。

2、打开KJ90WEB 程序，kj90web..程序是支持KJ90NA软件和网络终端程序。

三、KJ90NA监控软件主界面为了用户更好的操作系统有国标模式和用户模式两种格式显示.国标模式用户模式四、用户管理点击：参数设置，然后选择系统参数，再点：增减用户。

即出现下面画面：输入密码后点登陆，再点用户管理进入软件用户设置。

在用户名和密码里输入相应信息点添加完成用户设置即可。

五、测点定义.1、选择所要设置分站号码；2、选择分站类型(八模八开八控互换—大分站、四模四开四控互换—中分站、二模二开二控互换---小分站)；3、分站安装地址；4、分站端口定义（定义分站端口所接传感器类型–模拟量或开关量）；5、点号测点定义（传感器的类型、传输制式、单位、传感器变化记录的误差带、传感器的预警、报警、断电值、相应控制断电设置等）。

具体如下：A、模拟量定义1．选择要定义分站的测点号；2．传感器类型(量程)；3．传感器制式(传输方式)；4．单位；5.．误差带(传感器数值变化多大记录一次)；6．对应的断电值、报警值、预警值、断电恢复值（根据传感器安装地点按照标准设置）；7．传感器控制超限断电故障断电(在相应控制口打钩)；8．传感器安装地点(不能重复)；9．点定义有效；B、开关量定义选择分站点号,在对应状态信息里面输入关联状态,设置相应断电在对应的控制中里同打钩.C、控制量定义D、交叉断电设置六、手动控制设置手动断电就是执行断电。

902组装步骤说明一、元件分类清点：按照（元件、材料清单）把各个元件进行归类，并清点元件数量是否和清单一致。

为使遥控距离最远，保证稳定可靠工作，L5和L1直接做在电路板上（成圆形）。

元件焊接前经万用表测量，注意外形相似的元件如1K—10K，1K5—15K，2K—20K，6V2—1N4148，从外观上看稳压管比4148体积稍大一点；6.8UH电感和电阻，用万用表电阻档测量电感的电阻值为零。

二、焊接：元件焊接位置应准确无误，注意有极性的元件A、发射器①放置按钮；②固定电路板（2*5自攻螺丝2只）；③焊接电池簧（正、负极）；④安装双连簧。

B、接收器①焊接电源线（电源线穿过塑料盒、电路板，确保不容易拔出）；②安装电源插头；③调试（见调试部分说明，注意用电安全）；④安装插座（3*5半圆头螺丝→弹垫片→穿过电路板安装孔→铜插座，螺丝拧紧固定，在断电情况下安装）；⑤固定电路板；⑥最后把面盖和底盒用3*20自攻螺丝拧紧固定。

四、调试与故障检修：1．检查各元件焊接无误后，将接收器通电，用万用表测各关键点对地电压（因底板带电，调试或检修请注意安全）①．R6②．当表笔触及BG1（9018）B极时能听到继电器工作的“嗒”声，则接收器工作基本正常。

2．各点电压基本相符时，一手按发射器，另一只手用非金属起子细调C2（2/7P），使遥控距离最远（忌用力、反复调整C2）。

3．用万用表笔瞬间短路BG4的E、C极，继电器应有工作的声音，则BG5、BG6组成的双稳态电路工作正常，故障在BG1-BG4组成的接收选频电路；继电器没有工作的声音，说明双稳态电路有故障应检查排除。

4．各关键点对地电压和参考电压偏差很大，基本上可以判断故障在那里。

附件4KJ90安全监控系统安装使用规范一、机房：保证环境清洁、卫生，作好机房防尘，如有条件机房安装空调，作好机房恒温。

二、监控计算机：监控主机的“计算机名”必须为“KJ90”，KJ98目录（监控系统文件目录）必须在C盘根目录下，设置C盘为共享；电源管理都必须设置为“从不关闭”，删除所有屏幕保护软件(*.SCR)；必须绘制监测系统示意图，其大小“800*600”象素；其它要求参考软件使用说明书。

三、机房电源：输入电压200V AC~240V AC，如电压不在此范围或电压波动较大，必须安装交流净化电源。

四、接地极：接地极离机房的距离必须小于10m，接地电阻小于2欧姆（接地包括电源地、计算机外壳地、避雷器接地）。

五、地面通讯线：机房到井口的通讯电缆必须使用屏蔽电缆，安装时线路应尽量埋地（减少雷击可能），井口及机房通讯电缆的屏蔽层都必须接地，且在井口安装避雷器（入井5m位置）。

六、井下通讯线：与动力电缆分开铺设，避免信号干扰，如因特殊原因与动力电缆一起，就必须保证与动力电缆间距在30cm以上。

七、分站：①分站应安放在便于人员观察、调试、检验，维护和支撑良好，无滴水，无杂物的进风巷道或硐室中，安设时垫支架，使其距巷道底板不小于300mm，或吊挂在巷道中并可靠接地。

②分站电源箱所接输入电压、电缆以及控制线电缆，必须与所配密封圈相匹配。

③安装接线时，应注意变电压器的接线端子，与外接电压等级是否相符。

瓦斯超限断电的被控开关必须是磁力防爆开关，并注意保险的匹配（36V AC/5A）。

④送电时用万用表测分站工作电压是否在分站变压器工作电压许可范围之内（±15％）。

⑥查看分站号是否与地面计算机定义一致，便于通讯，否则用遥控器进行设置八、传感器电缆：分站到传感器的电缆使用1.5mm2电缆单台距离必须小于2.5km，若两台共用电缆，距离必须小于1.5km；使用1.0mm2电缆单台距离必须小于 1.5km，若两台共用电缆，距离必须小于1.0km。

第一章操作系统安装一、安装Microsoft Wondows Server 2003操作系统二、安装SQL2000企业版数据库第一步:数据库安装1、放入光盘自动播放.2、点击安装图标选择“安装SQL Server 2000组件”3、选择“安装数据库服务器”4、当出现选择本地或远程时,选择本地计算机5、系统默认安装不用选择6、输入密码:JJYW4—75kF4--DDXQY--7J7RY--CV38T6、选择服务器和客户端工具7]选择典型安装,下一步8、在服务帐户中的服务设置选择(使用本地系统帐户),下一步9、身份验证模式请选择混合模式并输入密码:SA10、将许可模式中默认的0台设备改为100台,然后点击继续直到系统安装完毕.然后重新启动.三、打SQL2000 SP4补丁在D盘工具里第二章 KJ90监控系统安装1、打 .net2.0 的补丁（在D盘工具里）2、安装 .net2.03、安装华表——————————3、安装语声报警软件首先双击跟目录下的setup.ese进行安装，安装完后，再到“中文包”文件夹当中，双击setup.exe安装中文支持。

4、打开D盘——KJ2008——配置“config”文件继续向下拉改矿名5、建立数据库数据库设置6、在D盘KJ2008下运行以下几个软件——中心站正常运行KJ90监控系统使用第一节设备与基本概念1．1 变值变态记录KJ90的数据采用变值变态记录方式。

“变值变态记录”顾名思义就是在测点数值或状态改变时进行记录，“变值变态记录”优于“定时记录”。

变值变态记录具有两方面的优点：1)当测点数值保持不变或变化范围较小的情况下，不需要重复记录这些相同或基本相同的数值，变值变态记录就使这些重复的记录减少到最低程度；2)当测点数值变化较大、较快时，又可详细记录每一变化的细节。

而对于“定时记录”在上述两种情况下，则分别会出现重复记录和丢失记录的情况。

1．2 测点KJ90系统理论上能够管理256个分站，每个分站下面可接模拟量（输入）、数字量（输入）和控制量（输出）并对其进行控制。

目录第一部分：传感器 (3)一低浓度瓦斯传感器：KG9701 (3)二、高低浓度瓦斯传感器： KG9001B (3)三、风速传感器：CW-1 (4)四、设备开停传感器：KTC-90 (4)五、风门开闭传感器：KG92-1 (4)第二部分井下分站 (5)一、型号 (5)二、分站显示窗口识别 (5)三、分站指示灯窗口的识别 (6)四、中分站电源箱部分 (6)1、小分站 (7)2、分站号设置 (7)3、分站接线 (7)4．瓦斯传感器在井下的安装位置及设置 (7)第三部分远程断电器 (8)一、KDD-1型技术要求 (8)二、KDD-2型技术要求 (8)第四部分系统安装要求 (9)一、井下安装要求 (9)二、地面安装要求 (9)第五部分简易故障处理 (10)一、分站故障 (10)二、传感器故障 (10)三、KDD-I型断电仪故障 (11)四、KDD-II型断电仪故障 (11)五、系统故障 (11)第六部分计算机部分 (12)1 常用键的认识 (12)2 常见问题的处理 (12)第七部分KJ90系统软件操作 (12)一、开关机 (12)二、 KJ90软件的使用 (13)1、打开并运行软件： (13)2、测点定义 (13)3、显示编排 (14)4、图形制作 (14)5、报表编排打印 (14)6、模拟量开关量数据查询 (15)7、模拟量数据查询 (15)8、管理员密码修改 (15)9、增加用户 (15)附录1：传感器在井下安装位置 (16)KJ90小系统安装维修指南第一部分：传感器模拟量传感器有：瓦斯传感器、风速传感器、一氧化碳传感器、风流压力传感器、液位传感器。

传感器线：红色为电源正；蓝色为电源负；白色为信号线；绿色线不用（在瓦电闭锁时为断电信号线）；开关量传感器有：设备开停传感器、风门开关传感器、馈电传感器、烟雾传感器。

传感器线：红色为电源正；蓝色线不用；白色为信号线；绿色线不用。

一低浓度瓦斯传感器：KG9701注：热导元件出问题导致高沼3调零出问题黑白元件会导致低沼调零显示！量程：0%--4%。
