一体化基站图纸

图15G基站架构与协议层切分5G宏基站由基带设备和射频设备组成，其中基带设CU与DU的全部基带处理功能；远端设备则主要指负责射频信号收发处理，实现无线信号覆盖以及协议切分下的部分物理层功能。

5G一体化基站则采用基带和射频一体化设计，通过基带功能和射频功能的集成实基站完整功能，即单设备可提供无线信号覆盖，数据接入服务，承载语音、视频及数据传输等业务。

一体化基站作为接入网的核心，对上通过IP网络方式接核心网，对下通过无线网络覆盖的方式与5G终端（最终打通业务平台和UE的链路通道，支撑业务的实时调度和数据传输。

5G一体化基站组网架构如图2所示。

图25G一体化基站组网架构5G一体化基站作为5G网络建设的重要组成部分，相比宏基站具有低功耗、部署灵活和成本可控等优势;可针对垂直行业用户使用场景进行定制化开发和功能优化设计，具有性能强大、接口丰富和可视化管理等特点，并且其支持与宏站协同组网，基站间级联以及射频级联拉远等多种组网方式，既能单独实现区域覆盖，又能为宏基站提供“补盲”和边缘覆盖。

上述特点可助力5G一体化基站全面深入拓展行业市场，加速电力行业数字化、智能化转型。

5G在电力行业的应用需求图3电力系统业务环节按照电力系统业务场景划分，可以将典型业务分为控制类、数据采集类以及移动应用类。

控制类业务对数据传输时延、信道稳定性及误码率要求较高，而对数据量要求较低；数据采集类业务对采集数据量及业务用户量要求较高；而移动依据表1中的电力系统各环节业务通信需求描述，传统的无线通信技术和当下的4G技术都无法满足各业务环节全部需求。

相比之下，5G无线通信技术的数据传输速率、通信时延等性能都较4G大幅提高甚至领先一个数量级，可以为电力用户提供更好的使用体验。

5G技术特点和优势与电力业务需求高度契合。

5G技术高速率、广连接的特点满足电力业务中超大规模智能终端设备连接及海量数据传输的需求，为多终端海量实时监测数据和视频数据提供了有力支撑；5G 技术毫秒级低时延的特点，满足电力业务中灵活相应与协同控制的需求，达到部分业务零中断，满足电网实时通信的需5G通信高可靠性和端到端网络切片技术，满足电力业务中控制系统实时在线的需求，进而实现其精准负荷控制、差动保护等业务。

防疫一体化皮基站
防疫一体化皮基站是一种集检疫、动物卫生服务、动物疾病监测、动物保护及教育等多项功能于一体的一站式服务平台。

它以政府管理为主线，依托局部地区优势资源，采用现代化管理模式，以整合、创新、开放、共享的思想，通过线上线下相结合的服务模式，联合科学家、技术人员、动物卫生专家等，形成政府、企业、行业协会、农民等多方共同参与的服务体系，通过不同形式的培训、技术指导、教育宣传等，不断提高动物疾病预防控制水平，改善动物卫生状况，为社会及农村动物疾病防控和动物保护等活动提供坚实的服务保障。

基站一体化建设方案咱来聊聊基站一体化建设这个事儿哈。

一、为啥要搞基站一体化建设呢？你想啊，现在这社会，大家都离不开手机，刷视频、玩游戏、打电话，到处都需要网络信号。

可是呢，基站要是一个个单独搞，那可老麻烦了。

又占地方，成本还高。

就像你盖房子，如果能把各种功能都集成到一个房子里，是不是就省事儿多了？基站一体化建设就有点这个意思。

它能把好多设备、功能都整合到一起，就像一个超级大礼包一样。

这样一来，能让基站建设速度加快，还能降低成本，就像咱们买东西团购似的，更划算。

二、基站一体化建设的主要内容有啥呢？1. 设备集成。

首先是通信设备。

把那些发射信号的、接收信号的设备都整合到一个紧凑的机柜里。

以前这些设备可能分散在好几个地方，就像一群小伙伴到处乱跑，现在把它们都集合起来，管理起来方便多了。

电源设备也不能少。

就像给基站这个大机器喂饭一样，电源得稳定可靠。

一体化建设把电源管理系统也塞进去，这样就能保证基站一直有能量干活。

而且电源设备还得智能一点，比如说可以自动调整功率，用电高峰的时候多给点电，用电低谷的时候就省着点，就像我们人一样，知道什么时候该干活用力，什么时候可以休息省点力气。

还有散热设备。

基站那些设备工作起来可热了，就像人跑步跑久了会出汗一样。

一体化建设要给它安排个好的散热系统，像大风扇啊或者特殊的散热管道之类的，让基站的设备能在一个舒适的温度下工作，不至于因为太热而罢工。

2. 场地规划。

找地方建基站可是个技术活。

要选那种既能覆盖到需要信号的地方，又不会太占地方的位置。

比如说可以找一些楼顶啊，或者是那种已经有一些基础建筑设施的地方，把基站一体化设备放上去。

就像搭积木一样，在现有的基础上把基站这个“大积木”搭好。

而且场地周围的环境也要考虑好，不能有太多干扰源，像那些大型的电磁干扰设备可不能离基站太近，不然基站信号就会乱套了。

还要考虑空间利用。

既然是一体化建设，就要把空间利用到极致。

设备怎么摆放最合理，既能方便维护人员检修，又能节省空间，这都是要琢磨的事儿。

塔房一体化基站介绍塔房一体化基站是一种新型的基础设施，旨在提供高效的无线通信网络覆盖和传输。

它是将通信设备和通信塔结合在一起，创造了一种集成化的解决方案。

塔房一体化基站具有简化的安装和维护过程，能够有效地减少基站的占地面积，并提高基站的运行效率。

传统的通信基站通常由多个设备组成，包括天线、收发信机和调制解调器等。

这些设备需要安装在独立的塔上，并且需要通过电缆连接。

这种分散安装方式不仅占地面积大，而且还容易受到环境因素的影响，如气候、风力等。

此外，传统基站还需要进行独立的维护和管理，导致管理成本和维护困难。

塔房一体化基站的优势在于它能够将多个设备集成到一个塔房中，从而满足不同运营商和不同频段的通信需求。

这种整合可以减少基站的占地面积，并提高基站的运行效率。

此外，塔房一体化基站还能够利用天线分区技术，将天线组织在同一平面上，有效减少了天线间的干扰，提高了信号传输的质量。

塔房一体化基站的安装和维护也更加简化和便捷。

由于设备集成在一个塔房中，安装过程更加简单，不需要进行独立的安装操作。

此外，设备的维护也更方便，只需要进入一个塔房中即可进行检修和维护工作，大大减少了维护过程中的人力和物力成本。

在塔房一体化基站中，还可以安装节能设备和环境监测设备，以降低能耗和环境影响。

例如，可以设置智能温控系统，根据环境温度自动调节塔房的温度，减少能耗。

此外，还可以安装传感器，实时监测塔房的温度、湿度和风力等环境参数，从而及时采取措施防止设备损坏。

塔房一体化基站是一个具有广阔应用前景的解决方案。

它可以适用于各种通信网络，如移动通信、宽带通信和物联网等。

不仅可以满足城市和乡村地区的通信需求，还可以支持高速移动通信、宽带接入和物联网应用。

此外，塔房一体化基站还可以根据不同的需求进行定制和扩展，以适应未来的通信发展。

总的来说，塔房一体化基站通过将通信设备和塔结合在一起，提供了一种高效、便捷和节能的解决方案。

它能够减少基站的占地面积，提高基站的运行效率，并简化了安装和维护过程。

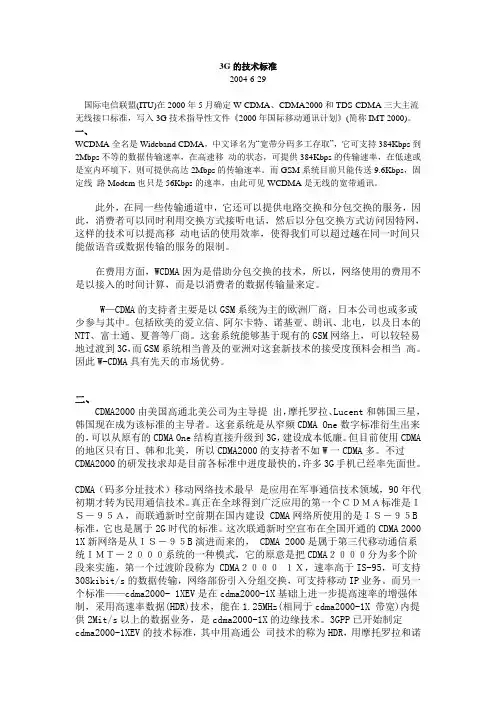

3G的技术标准2004-6-29国际电信联盟(ITU)在2000年5月确定W-CDMA、CDMA2000和TDS-CDMA三大主流无线接口标准，写入3G技术指导性文件《2000年国际移动通讯计划》(简称IMT-2000)。

一、WCDMA全名是Wideband CDMA，中文译名为“宽带分码多工存取”，它可支持384Kbps到2Mbps不等的数据传输速率，在高速移动的状态，可提供384Kbps的传输速率，在低速或是室内环境下，则可提供高达2Mbps的传输速率。

而GSM系统目前只能传送9.6Kbps，固定线路Modem也只是56Kbps的速率，由此可见WCDMA是无线的宽带通讯。

此外，在同一些传输通道中，它还可以提供电路交换和分包交换的服务，因此，消费者可以同时利用交换方式接听电话，然后以分包交换方式访问因特网，这样的技术可以提高移动电话的使用效率，使得我们可以超过越在同一时间只能做语音或数据传输的服务的限制。

在费用方面，WCDMA因为是借助分包交换的技术，所以，网络使用的费用不是以接入的时间计算，而是以消费者的数据传输量来定。

W—CDMA的支持者主要是以GSM系统为主的欧洲厂商，日本公司也或多或少参与其中。

包括欧美的爱立信、阿尔卡特、诺基亚、朗讯、北电，以及日本的NTT、富士通、夏普等厂商。

这套系统能够基于现有的GSM网络上，可以较轻易地过渡到3G，而GSM系统相当普及的亚洲对这套新技术的接受度预料会相当高。

因此W-CDMA具有先天的市场优势。

二、CDMA2000由美国高通北美公司为主导提出，摩托罗拉、Lucent和韩国三星，韩国现在成为该标准的主导者。

这套系统是从窄频CDMA One数字标准衍生出来的，可以从原有的CDMA One结构直接升级到3G，建设成本低廉。

但目前使用CDMA 的地区只有日、韩和北美，所以CDMA2000的支持者不如W一CDMA多。

不过CDMA2000的研发技求却是目前各标准中进度最快的，许多3G手机已经率先面世。

一体化基站技术要求一、机房的技术要求1.一体化基站的机房应采用铁甲机房，室内净面积要求不小于10平方米,室内净高不小于2.1米.2.一体化基站机房的门尺寸为960mm(宽）×2050mm(高）。

锁芯必须采用跟移动公司匹配的电子模块锁芯.3.为了防止基站受到洪水威胁，要求机房室内外地面高差不低于300mm.4.一体化基站机房的地板采用防静电地板，须符合GB50174—2008《电子信息系统机房设计规范》要求,投标人应考虑机柜固定安装方式.地板承载力不低于6。

0KN/㎡，顶板不小于1kN/m2. 5.机房的屋顶和四面墙体的外侧施涂建筑反射隔热涂料.在正常使用和正常维护的条件下,建筑反射隔热涂料的使用年限不应少于5年, 当表面涂料层的隔热性能不能满足要求时，应及时维修。

表面涂料层正常维修周期应不大于5年。

6.机房墙板和顶板芯材应选用隔热性、强度及稳定性较好的PU(密度＞30kg/m3）材料.芯材要求防火，龙骨采用钢龙骨,燃烧性能达到国家B1级难燃材料要求.墙板、顶板厚度不小于100mm。

墙板内侧钢板厚度不小于0.5mm，墙板外侧应采用厚度不小于1。

2mm的钢板.7.直接固定到机房板材上的设备及装置应考虑安装点板材的局部强度。

要求能承载不小于25kg的壁挂设备。

8.机房厢体应有很好的隔热性、密封性和防火性能.1)密封门以及馈线孔洞应能有效的防雨、防尘.通风口防护等级应达到GB4208中的IP5X级。

2)机房在关闭机房门、遮蔽孔口的情况下，不得有外部光线渗入机房内。

3)机房各接缝处应具有良好的密闭性，能防止水的渗入。

机房门开启时，水不应进入机房内。

机房应能承受的水压为0。

2MPa，淋水强度为10mm/min，淋水持续时间为30min,门、孔、墙板间及机房内不得有渗漏。

4)机房应使用难燃材料，应选取耐久、不起灰、环保的材料。

燃烧性能应不低于GB 8624-2006《建筑材料及制品燃烧性能分级》中规定的B1级，9.机房应按基站建设需求，应设置馈线窗，至少保证能够通过18根7/8馈线的孔洞空间。
