一、实验目的1. 了解集料的分类和特性。
2. 掌握集料性能测定的基本方法和步骤。
3. 分析集料性能对混凝土质量的影响。
二、实验原理集料是混凝土的重要组成部分，其性能直接影响混凝土的强度、耐久性和工作性。
本实验主要测定集料的下列性能：1. 集料的表观密度、堆积密度、空隙率等；2. 集料的粒度组成、级配、针片状含量等；3. 集料的吸水率、压碎值、磨光值等。
三、实验材料与仪器1. 实验材料：碎石、河砂、水泥、水等。
2. 实验仪器：天平、量筒、筛分箱、水槽、压碎值试验仪、磨光值试验仪等。
四、实验步骤1. 集料的表观密度、堆积密度、空隙率测定：（1）称取集料试样1000g，准确到0.01g。
（2）将试样放入量筒中，加入水至试样完全浸没，记录水的体积V1。
（3）取出试样，用滤纸擦干表面水分，称量试样的质量m1。
（4）将试样放入水槽中，加入水至试样完全浸没，记录水的体积V2。
（5）计算集料的表观密度ρs、堆积密度ρp和空隙率n。
2. 集料的粒度组成、级配、针片状含量测定：（1）称取集料试样1000g，准确到0.01g。
（2）将试样过筛，分别称量各筛孔的筛余量。
（3）计算各粒级含量和级配。
（4）测定针片状含量。
3. 集料的吸水率、压碎值、磨光值测定：（1）吸水率测定：称取集料试样50g，准确到0.01g。
将试样放入水槽中，加入水至试样完全浸没，浸泡24h。
取出试样，用滤纸擦干表面水分，称量试样的质量m2。
计算吸水率。
（2）压碎值测定：称取集料试样500g，准确到0.01g。
将试样放入压碎值试验仪中，按规定操作进行试验。
记录压碎值。
（3）磨光值测定：称取集料试样500g，准确到0.01g。
将试样放入磨光值试验仪中，按规定操作进行试验。
记录磨光值。
五、实验结果与分析1. 表观密度、堆积密度、空隙率：本实验中，碎石、河砂的表观密度分别为2.67g/cm³、2.60g/cm³，堆积密度分别为1.48g/cm³、1.30g/cm³，空隙率分别为0.47、0.45。
检测报告
报告编号：HZBG-JL-201609033
八里店新老318国道连接线跨长湖申大桥建
设工程
筛分、表观相对密度、
毛体积相对密度、砂当量、压碎值、针片状、
磨耗值、吸水率 中交第三航务工程局有限公司八里店新老
318国道连接线跨长湖申大桥建设工程项目
经理部 委托
嘉兴市高新交通技术测评研究院
工程名称: 检测项目: 委托单位: 检验类别:
受检单位: /
第1页，共5页
检测汇总报告
试验室名称：嘉兴市高新交通技术测评研究院报告编号：HZBG-JL-201609033
第2页,共5页沥青路面用细集料试验检测报告。

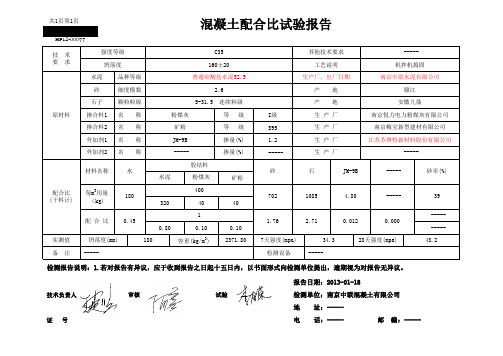

共1页第1页I级S95 1.2 ----- 矿粉40-----0.10 -----实测值2371.80备 注技术负责人证 号HP12-00077强度等级C35其他技术要求 ----- 混凝土配合比试验报告坍落度160±20工艺说明机拌机捣固水泥品种等级普通硅酸盐水泥52.5生产厂、出厂日期南京中联水泥有限公司砂细度模数 2.6产 地赣江石子颗粒粒级5-31.5 连续粒级产 地安徽九鼎掺合料1名 称粉煤灰等 级生 产 厂南京悦力电力粉煤灰有限公司掺合料2名 称矿粉等 级生 产 厂南京梅宝新型建材有限公司外加剂1名 称JM-9B 掺量(%)生 产 厂江苏苏博特新材料股份有限公司外加剂2名 称 -----掺量(%)生 产 厂 -----胶结料水泥粉煤灰400320407天强度(mpa)34.328天强度(mpa)43.2-----检测设备-----坍落度(mm)180容重(kg/m 3)检测报告说明：1.若对报告有异议，应于收到报告之日起十五日内，以书面形式向检测单位提出，逾期视为对报告无异议。
报告日期：2013-01-18审核试验检测单位：南京中联混凝土有限公司地 址：-----电 话：----- 邮 编：-----技 术要 求原材料配合比(干料计)砂7021.76砂率(%)390.0120.0002.71JM-9B4.80 -----石-----每m 3用量（kg)1801085材料名称水配 合 比0.4510.800.10。
实验四：石料（粗集料）的强度和磨耗试验一、实验目的单轴抗压强度试验是测定规则形状岩石式样单轴抗压强度的方法。
只要用于岩石的强度分级和岩性描述。
本法采用饱水状态下的岩石立方体（或圆柱体）试件的抗压强度来评定岩石强度（包括碎石或卵石的原始岩石强度）。
注：在某些情况下，对于某些材料可以要求试件具有其它的含水量，如天然含水量（此时要求试样保管期不超过3od ）或在105 ±5℃下烘至绝对干操的含水量。
这种含水量要在试验报告中注明。
集料压碎值用于衡量石料在逐渐增加的荷载下抵抗压碎的能力，是衡量石料力学性质的指标，以评定其在公路工程中的适用性。
磨耗试验用于测定标准条件下粗集料抵抗摩擦、撞击的能力，以磨耗损失(％)表示。
本方法适用于各种等级规格集料的磨耗试验。
二、试验原理详见实验目的、实验内容。
三、预习要求1、理解单轴抗压强度、压碎值、磨耗值的概念及应用，了解试验原理。
2、了解试验仪器及设备的用法，掌握石料（粗集料）的强度和磨耗试验方法。
四、实验仪器(1) 单轴抗压强度试验仪器1、检验合格且能很好地按所要求的速率加载的300 -2000kN 的压力试验机。
2、试件两端的承压板为洛氏硬度不低于HRC58 的圆盘钢板，压板直径应大于试件直径D +2mm 或试件承压面对角线，压板厚度至少为15mm ，圆盘表面应磨光，其平面度公差应小于0 . 005mm 。
3、两压板之一应是球面座。
球面座应放在试件的上端面，并用矿物油稍加润滑．以使在滑块自重作用下仍能闭锁。
试件、压板和球面座要精确的彼此对中，并与加载机器设备对中，球面座的曲率中心应与试件端面的中心相重合。
4、切石机或钻石机、磨平机。
5、游标卡尺（精度0．lmm ）、角尺及水池等。
注：压力机吨位的选择视试件的破坏荷载大小而定。
一般试件的破坏荷载宜大于压力机（度盘）最大吨位的30%、小于其80% ，所测结果较为准确。
(2)压碎值试验仪器1、石料压碎值试验仪：由内径150㎜、两端开口的钢制圆形试筒、压柱和底板组成，其形状和尺寸见图4-1和表4-1。
