航空气象第九章 第二节 卫星云图上云状的识别

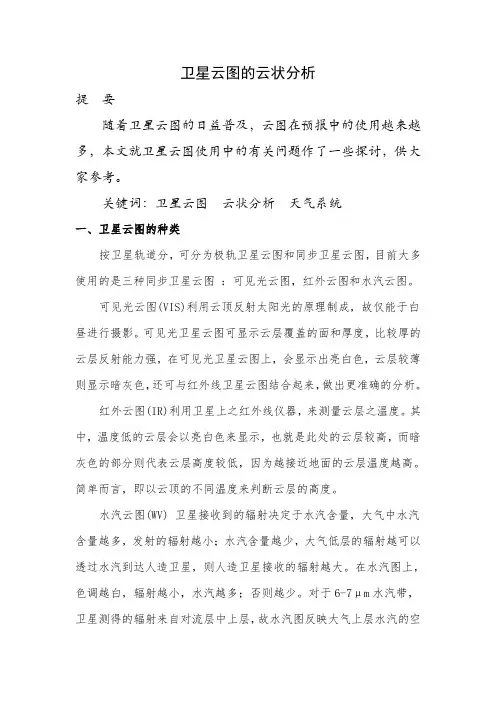

卫星云图的云状分析提要随着卫星云图的日益普及，云图在预报中的使用越来越多，本文就卫星云图使用中的有关问题作了一些探讨，供大家参考。

关键词：卫星云图云状分析天气系统一、卫星云图的种类按卫星轨道分，可分为极轨卫星云图和同步卫星云图，目前大多使用的是三种同步卫星云图：可见光云图，红外云图和水汽云图。

可见光云图(VIS)利用云顶反射太阳光的原理制成，故仅能于白昼进行摄影。

可见光卫星云图可显示云层覆盖的面和厚度，比较厚的云层反射能力强，在可见光卫星云图上，会显示出亮白色，云层较薄则显示暗灰色，还可与红外线卫星云图结合起来，做出更准确的分析。

红外云图(IR)利用卫星上之红外线仪器，来测量云层之温度。

其中，温度低的云层会以亮白色来显示，也就是此处的云层较高，而暗灰色的部分则代表云层高度较低，因为越接近地面的云层温度越高。

简单而言，即以云顶的不同温度来判断云层的高度。

水汽云图(WV) 卫星接收到的辐射决定于水汽含量，大气中水汽含量越多，发射的辐射越小；水汽含量越少，大气低层的辐射越可以透过水汽到达人造卫星，则人造卫星接收的辐射越大。

在水汽图上，色调越白，辐射越小，水汽越多；否则越少。

对于6-7μm水汽带，卫星测得的辐射来自对流层中上层，故水汽图反映大气上层水汽的空间分布。

但对低层水汽不敏感，这是其不足之处，使用中应与其它云图相结合，作综合判断。

二、卫星云图的典型云系识别2.1 几种基本云的识别卷云：高度最高，温度最低，反照率低。

中云(包括高层云和高积云)：反照率有的大有的小，温度较低，范围较大。

积云和浓积云：在云图上实际为积云群，表现为带状，线状和细胞状结构，其上多皱纹，多起伏和不均匀，造成这种现象的原因是积云内部高度不同，云顶温度不一致，厚度有参差，云的形状不规则。

积雨云：反照率高，温度也低，高空风垂直切变小时呈圆形，较大时呈椭圆形，并出现卷云砧，尺度为几十至几百公里，初生时尺度较小，边界光滑，成熟后云体较大，顶部出现向四周散开的卷云羽，消亡时色调变暗，为一片松散的卷云。

一、云图类型1.红外云图卫星在10.5～12.5微米测量地表和云面发射的红外辐射，将这种辐射以图象表示就是红外云图。

在红外云图上物体的色调决定其自身的温度，物体温度越高，发射的辐射越大，色调越暗，红外云图是一张温度分布图。

由于大气有吸收及物体发射率不完全为1，卫星接收到的红外辐射要比实际表面温度发射的黑体辐射要小，故严格地说，红外云图是一张亮度温度分布图。

地面的温度一般较高，呈现较暗的色调；由于大气的温度随高度是递减的，故云顶高而厚的云，其温度低呈白的色调。

低云的云顶温度较高，与地面相近，故在红外云图上不容易识别。

由于各类云的云顶温度的差异较大，在红外云图上可以识别各种高度的云。

此外，地表的温度随季节、纬度、海陆分布及其本身的热惯量而不同，所以在红外云图上的色调亦不同。

在电视显示的红外云图上，地表以绿色表示，以与云相区分开。

2.水汽云图卫星选用6～7μm水汽吸收谱段接收大气中水汽发射的辐射，并以图象表示便得到水汽图。

在这一波段，水汽一面接收来自下面的辐射，又以自身较低的温度发射红外辐射。

卫星接收到的辐射决定于水汽含量，大气中水汽含量越多，发射的辐射越小；水汽含量越少，大气低层的辐射越可以透过水汽到达卫星，则卫星接收的辐射越大。

在水汽图上，色调越白，辐射越小，水汽越多；否则越少。

对于6～7μm水汽带，卫星测得的辐射来自对流层中上层，故水汽图反映大气上层水汽的空间分布。

3.可见光可见光是波长从0.35～0.80μm很狭窄的波段。

卫星在可见光谱段测量来自地面云面反射的太阳辐射，将卫星接收的这种辐射转换为图象称为可见光云图。

卫星在可见光谱段选用的波长间隔有：0.52～0.75μm和0.58～0.68μm。

卫星在可见光波段接收辐射与物体的反照率和太阳的天顶角有关，若太阳天顶角越小，物体的反照率越大，则卫星接收到的辐射越大，反之则越小。

在可见光云图上，辐射越大，色调越白；辐射越小，色调越暗。

通常云层越厚，反照率越大，色调也越白，而水面，象湖泊、海洋的反照率很小，表现为黑色，陆地反照率比海洋略大，表现为灰色，而潮湿或森林覆盖的地区表现为灰暗的色调。

卫星云图的云状分析提要随着卫星云图的日益普及，云图在预报中的使用越来越多，本文就卫星云图使用中的有关问题作了一些探讨，供大家参考。

关键词：卫星云图云状分析天气系统一、卫星云图的种类按卫星轨道分，可分为极轨卫星云图和同步卫星云图，目前大多使用的是三种同步卫星云图：可见光云图，红外云图和水汽云图。

可见光云图(VIS)利用云顶反射太阳光的原理制成，故仅能于白昼进行摄影。

可见光卫星云图可显示云层覆盖的面和厚度，比较厚的云层反射能力强，在可见光卫星云图上，会显示出亮白色，云层较薄则显示暗灰色，还可与红外线卫星云图结合起来，做出更准确的分析。

红外云图(IR)利用卫星上之红外线仪器，来测量云层之温度。

其中，温度低的云层会以亮白色来显示，也就是此处的云层较高，而暗灰色的部分则代表云层高度较低，因为越接近地面的云层温度越高。

简单而言，即以云顶的不同温度来判断云层的高度。

水汽云图(WV) 卫星接收到的辐射决定于水汽含量，大气中水汽含量越多，发射的辐射越小；水汽含量越少，大气低层的辐射越可以透过水汽到达人造卫星，则人造卫星接收的辐射越大。

在水汽图上，色调越白，辐射越小，水汽越多；否则越少。

对于6-7μm水汽带，卫星测得的辐射来自对流层中上层，故水汽图反映大气上层水汽的空间分布。

但对低层水汽不敏感，这是其不足之处，使用中应与其它云图相结合，作综合判断。

二、卫星云图的典型云系识别2.1 几种基本云的识别卷云：高度最高，温度最低，反照率低。

中云(包括高层云和高积云)：反照率有的大有的小，温度较低，范围较大。

积云和浓积云：在云图上实际为积云群，表现为带状，线状和细胞状结构，其上多皱纹，多起伏和不均匀，造成这种现象的原因是积云内部高度不同，云顶温度不一致，厚度有参差，云的形状不规则。

积雨云：反照率高，温度也低，高空风垂直切变小时呈圆形，较大时呈椭圆形，并出现卷云砧，尺度为几十至几百公里，初生时尺度较小，边界光滑，成熟后云体较大，顶部出现向四周散开的卷云羽，消亡时色调变暗，为一片松散的卷云。

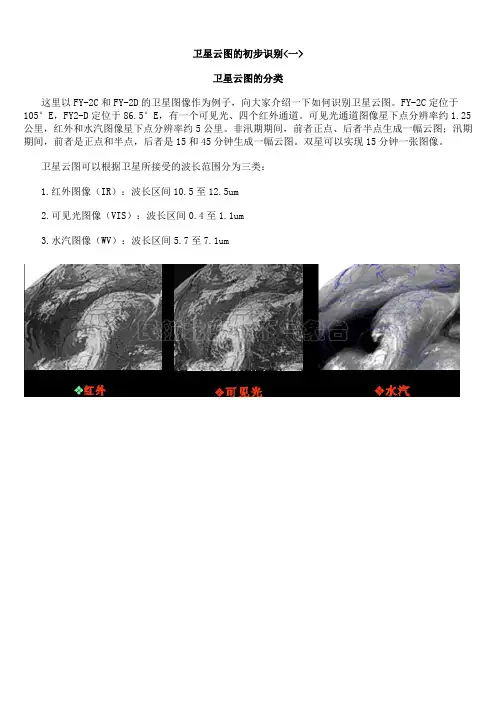

卫星云图的识别一、卫星云图的分类卫星云图可以根据卫星所接受的波长范围分为三类：1.红外图像（ IR）：波长区间 10.5 至 12.5um2.可见光图像（ VIS）：波长区间 0.4 —1.1um3.水汽图像（ WV）：波长区间 5.7 至 7.1um红外云图红外云图的色调决定于物体的温度，反映了地面和云面的红外辐射或温度的分布。

浅色调表示红外辐射小，温度低；暗色调表示红外辐射大，温度高。

所以云顶高度越高，其温度越低，云的色调越白。

红外云图的优点是可区分不同层次的云。

缺点是因为温度相近的关系，不能区分地面和低云。

可见光云图可见光云图中亮度与星下底物表面的反照率相关很好。

图像较黑的色调代表低的亮度（低的反射辐射强度）；较亮的色调代表高亮度。

高反照率的云，云厚度大，云中水含量高，云滴的平均尺度小；低反照率的云，云厚度小，云中水含量低，云滴的平均尺度大。

可见光云图的优点是分辨率高，可区分地面和低云，云的纹理清晰。

缺点很明显，因为仅靠目标物反射，所以夜间资料不可用。

水汽云图波长 6-7um 附近是以水汽为吸收体的一个谱区。

在强吸收带中，到达卫星的辐射主要来自对流层上部。

水汽图像和红外图像一样，把接收到的辐射转换为温度来显示。

对流层上部高湿区显的亮（冷），低湿区显得暗（暖）。

即使对流层上部很干燥，近地层大气仍然可能很湿。

水汽云图优点是，可提供大气水平运动信息。

缺点是其主要反映了 400hPa-600hPa的水汽，对于其他吸收谱区无法显示。

二、云图识别判据：在卫星云图上，云的识别可以根据以下六个判据：结构型式、范围大小、边界形状、色调、暗影和纹理。

1结构形式在云图上，所谓结构型式是指目标物对光的不同强弱的反射或其辐射的发射所形成的不同明暗程度物象点的分布式样，这些物象点的分布可以是有组织的，也可以是散乱的，即表现为一定的结构型式。

卫星云图上云的结构型式有带状、涡旋状、团状（块）、细胞状和波状等。

由云的结构型式有助于识别云的种类和云的形成过程，如：冬季洋面的开口细胞状云系，是由积云或浓积云组成，它是冷空气到达洋面受海面加热变性而形成的；大尺度的带状云系主要是由高层云和高积云组成的；团状云块一般是积雨云等。

卫星云图的云状分析提要随着卫星云图的日益普及，云图在预报中的使用越来越多，本文就卫星云图使用中的有关问题作了一些探讨，供大家参考。

关键词：卫星云图云状分析天气系统一、卫星云图的种类按卫星轨道分，可分为极轨卫星云图和同步卫星云图，目前大多使用的是三种同步卫星云图：可见光云图，红外云图和水汽云图。

可见光云图(VIS)利用云顶反射太阳光的原理制成，故仅能于白昼进行摄影。

可见光卫星云图可显示云层覆盖的面和厚度，比较厚的云层反射能力强，在可见光卫星云图上，会显示出亮白色，云层较薄则显示暗灰色，还可与红外线卫星云图结合起来，做出更准确的分析。

红外云图(IR)利用卫星上之红外线仪器，来测量云层之温度。

其中，温度低的云层会以亮白色来显示，也就是此处的云层较高，而暗灰色的部分则代表云层高度较低，因为越接近地面的云层温度越高。

简单而言，即以云顶的不同温度来判断云层的高度。

水汽云图(WV) 卫星接收到的辐射决定于水汽含量，大气中水汽含量越多，发射的辐射越小；水汽含量越少，大气低层的辐射越可以透过水汽到达人造卫星，则人造卫星接收的辐射越大。

在水汽图上，色调越白，辐射越小，水汽越多；否则越少。

对于6-7μm水汽带，卫星测得的辐射来自对流层中上层，故水汽图反映大气上层水汽的空间分布。

但对低层水汽不敏感，这是其不足之处，使用中应与其它云图相结合，作综合判断。

二、卫星云图的典型云系识别2.1 几种基本云的识别卷云：高度最高，温度最低，反照率低。

中云(包括高层云和高积云)：反照率有的大有的小，温度较低，范围较大。

积云和浓积云：在云图上实际为积云群，表现为带状，线状和细胞状结构，其上多皱纹，多起伏和不均匀，造成这种现象的原因是积云内部高度不同，云顶温度不一致，厚度有参差，云的形状不规则。

积雨云：反照率高，温度也低，高空风垂直切变小时呈圆形，较大时呈椭圆形，并出现卷云砧，尺度为几十至几百公里，初生时尺度较小，边界光滑，成熟后云体较大，顶部出现向四周散开的卷云羽，消亡时色调变暗，为一片松散的卷云。
