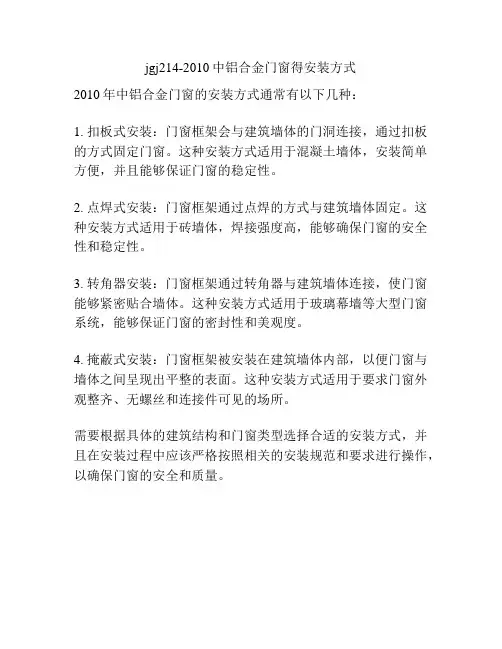

JGJ214-2010 铝合金门窗工程技术规一、施工准备铝合金窗施工前的主要工作有:查验复核窗的尺寸、样式和数量--检查铝合金型材的规格与数量--检查铝窗五金附件的规格与数量。
(一〕查验复核宙的尺寸与样式在装饰工程中，一般都采用现场进行铝窗制作与安装。
查验铝窗尺寸与样式的工作，即是根据施工现场对照施工图，检查一下有否不相符合之处，有否安装问题，有否与电器、水卫、消防等设备相互妨碍的问题等。
如发现问题要及时上报，与有关人员共同商讨解决方法。
(二)检查铝合金型材的规格尺寸目前，生产铝合金型材的厂家较多，虽然都是同一系列的铝合金型材，但其形状尺寸和壁厚尺寸也会出现不同程度上的误差，这些误差会在铝窗的制作和使用过程中产生不便甚至麻烦。
所以，在制作铝窗前要检查铝型材的尺寸，主要是铝合金型材相互接合的尺寸。
(三)检查五金件及其他附件的规格铝窗歹金件分推拉窗和平开窗两大类，每类又有若干系列，所以，在制作以前要检查一下五金件与所制作的铝窗是否配套。
同时，还要检查一下各种附件是否配套，如各种封边毛条、橡胶边封条和碰口垫等，能否正好与铝型材衔接安装。
如果与铝型材不配套，会出现过紧或过松现象。
过紧，在铝宙制作时安装困难;过松，安装后会自行脱出。
此外，采用各种自攻螺钉要长短适合，螺钉的长度通长为15mm左右。
三、推拉窗的制作与安装推拉窗有带上窗及不带上窗之分。
在用料规格上有55系列、70系列、190系列三种。
55系列的铝型材与后两种系列在形状上有较大差别，而70系列与90系列这两种铝型材形状相同，但尺寸大小有明显差别。
在这种系列中，90系列是最常用的一种。
图2-11是90系列铝窗带上宙的双扇推拉窗装配图。
下面以该装配图为例介绍推拉窗的制作方法。
(一)按图下料下料是铝窗制作的第一道工序，也是最重要最关键的工序。
如果下料不准，会造成尺寸误差、组装困难或无法安装。
下料错误或下料误差也会造成铝材的浪费。
所以，下料尺寸必然准确，其误差值应控制在2mm围。
一、施工准备铝合金窗施工前的主要工作有：查验复核窗的尺寸、样式和数量——检查铝合金型材的规格与数量——检查铝窗五金附件的规格与数量。
(一〕查验复核宙的尺寸与样式在装饰工程中，一般都采用现场进行铝窗制作与安装。
查验铝窗尺寸与样式的工作，即是根据施工现场对照施工图，检查一下有否不相符合之处，有否安装问题，有否与电器、水卫、消防等设备相互妨碍的问题等。
如发现问题要及时上报，与有关人员共同商讨解决方法。
(二)检查铝合金型材的规格尺寸目前，生产铝合金型材的厂家较多，虽然都是同一系列的铝合金型材，但其形状尺寸和壁厚尺寸也会出现不同程度上的误差，这些误差会在铝窗的制作和使用过程中产生不便甚至麻烦。
所以，在制作铝窗前要检查铝型材的尺寸，主要是铝合金型材相互接合的尺寸。
(三)检查五金件及其他附件的规格铝窗歹金件分推拉窗和平开窗两大类，每类又有若干系列，所以，在制作以前要检查一下五金件与所制作的铝窗是否配套。
同时，还要检查一下各种附件是否配套，如各种封边毛条、橡胶边封条和碰口垫等，能否正好与铝型材衔接安装。
如果与铝型材不配套，会出现过紧或过松现象。
过紧，在铝宙制作时安装困难。
过松，安装后会自行脱出。
此外，采用各种自攻螺钉要长短适合，螺钉的长度通长为左右。
三、推拉窗的制作与安装推拉窗有带上窗及不带上窗之分。
在用料规格上有系列、系列、系列三种。
系列的铝型材与后两种系列在形状上有较大差别，而系列与系列这两种铝型材形状相同，但尺寸大小有明显差别。
在这种系列中，系列是最常用的一种。
图—是系列铝窗带上宙的双扇推拉窗装配图。
下面以该装配图为例介绍推拉窗的制作方法。
(一)按图下料下料是铝窗制作的第一道工序，也是最重要最关键的工序。
如果下料不准，会造成尺寸误差、组装困难或无法安装。
下料错误或下料误差也会造成铝材的浪费。
所以，下料尺寸必然准确，其误差值应控制在范围内。
下料时，用铝合金切割机切割型材，切割机的刀口位置应在划线以外，并留出划线痕迹。

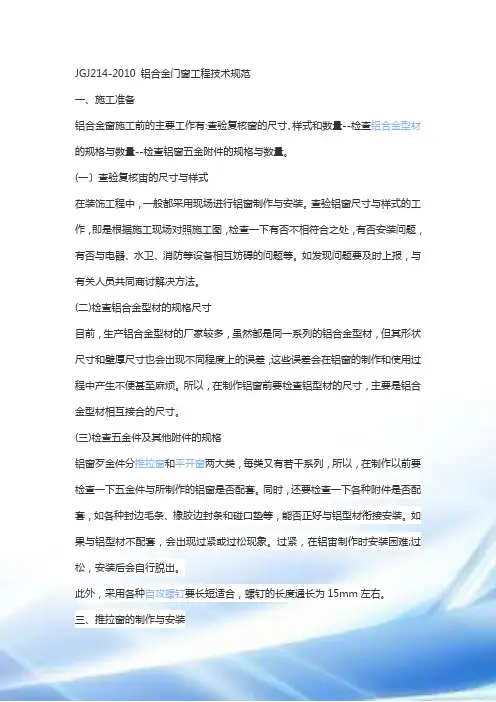

JGJ214-2010 铝合金门窗工程技术规范一、施工准备铝合金窗施工前的主要工作有:查验复核窗的尺寸、样式和数量--检查铝合金型材的规格与数量--检查铝窗五金附件的规格与数量。
(一〕查验复核宙的尺寸与样式在装饰工程中，一般都采用现场进行铝窗制作与安装。
查验铝窗尺寸与样式的工作，即是根据施工现场对照施工图，检查一下有否不相符合之处，有否安装问题，有否与电器、水卫、消防等设备相互妨碍的问题等。
如发现问题要及时上报，与有关人员共同商讨解决方法。
(二)检查铝合金型材的规格尺寸目前，生产铝合金型材的厂家较多，虽然都是同一系列的铝合金型材，但其形状尺寸和壁厚尺寸也会出现不同程度上的误差，这些误差会在铝窗的制作和使用过程中产生不便甚至麻烦。
所以，在制作铝窗前要检查铝型材的尺寸，主要是铝合金型材相互接合的尺寸。
(三)检查五金件及其他附件的规格铝窗歹金件分推拉窗和平开窗两大类，每类又有若干系列，所以，在制作以前要检查一下五金件与所制作的铝窗是否配套。
同时，还要检查一下各种附件是否配套，如各种封边毛条、橡胶边封条和碰口垫等，能否正好与铝型材衔接安装。
如果与铝型材不配套，会出现过紧或过松现象。
过紧，在铝宙制作时安装困难;过松，安装后会自行脱出。
此外，采用各种自攻螺钉要长短适合，螺钉的长度通长为15mm左右。
三、推拉窗的制作与安装推拉窗有带上窗及不带上窗之分。
在用料规格上有55系列、70系列、190系列三种。
55系列的铝型材与后两种系列在形状上有较大差别，而70系列与90系列这两种铝型材形状相同，但尺寸大小有明显差别。
在这种系列中，90系列是最常用的一种。
图2-11是90系列铝窗带上宙的双扇推拉窗装配图。
下面以该装配图为例介绍推拉窗的制作方法。
(一)按图下料下料是铝窗制作的第一道工序，也是最重要最关键的工序。
如果下料不准，会造成尺寸误差、组装困难或无法安装。
下料错误或下料误差也会造成铝材的浪费。
所以，下料尺寸必然准确，其误差值应控制在2mm范围内。

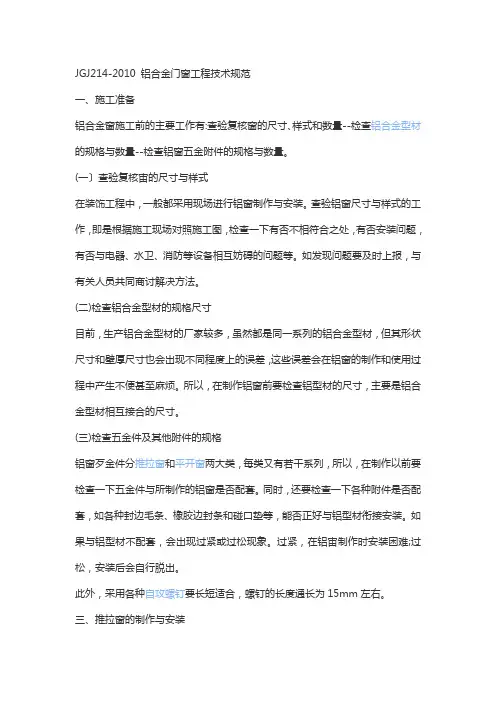

JGJ214-2010 铝合金门窗工程技术规范一、施工准备铝合金窗施工前的主要工作有:查验复核窗的尺寸、样式和数量--检查铝合金型材的规格与数量--检查铝窗五金附件的规格与数量。
(一〕查验复核宙的尺寸与样式在装饰工程中，一般都采用现场进行铝窗制作与安装。
查验铝窗尺寸与样式的工作，即是根据施工现场对照施工图，检查一下有否不相符合之处，有否安装问题，有否与电器、水卫、消防等设备相互妨碍的问题等。
如发现问题要及时上报，与有关人员共同商讨解决方法。
(二)检查铝合金型材的规格尺寸目前，生产铝合金型材的厂家较多，虽然都是同一系列的铝合金型材，但其形状尺寸和壁厚尺寸也会出现不同程度上的误差，这些误差会在铝窗的制作和使用过程中产生不便甚至麻烦。
所以，在制作铝窗前要检查铝型材的尺寸，主要是铝合金型材相互接合的尺寸。
(三)检查五金件及其他附件的规格铝窗歹金件分推拉窗和平开窗两大类，每类又有若干系列，所以，在制作以前要检查一下五金件与所制作的铝窗是否配套。
同时，还要检查一下各种附件是否配套，如各种封边毛条、橡胶边封条和碰口垫等，能否正好与铝型材衔接安装。
如果与铝型材不配套，会出现过紧或过松现象。
过紧，在铝宙制作时安装困难;过松，安装后会自行脱出。
此外，采用各种自攻螺钉要长短适合，螺钉的长度通长为15mm左右。
三、推拉窗的制作与安装推拉窗有带上窗及不带上窗之分。
在用料规格上有55系列、70系列、190系列三种。
55系列的铝型材与后两种系列在形状上有较大差别，而70系列与90系列这两种铝型材形状相同，但尺寸大小有明显差别。
在这种系列中，90系列是最常用的一种。
图2-11是90系列铝窗带上宙的双扇推拉窗装配图。
下面以该装配图为例介绍推拉窗的制作方法。
(一)按图下料下料是铝窗制作的第一道工序，也是最重要最关键的工序。
如果下料不准，会造成尺寸误差、组装困难或无法安装。
下料错误或下料误差也会造成铝材的浪费。
所以，下料尺寸必然准确，其误差值应控制在2mm范围内。
JGJ214-2010 铝合金门窗工程技术规范一、施工准备铝合金窗施工前的主要工作有:查验复核窗的尺寸、样式和数量--检查铝合金型材的规格与数量--检查铝窗五金附件的规格与数量。
(一〕查验复核宙的尺寸与样式在装饰工程中，一般都采用现场进行铝窗制作与安装。
查验铝窗尺寸与样式的工作，即是根据施工现场对照施工图，检查一下有否不相符合之处，有否安装问题，有否与电器、水卫、消防等设备相互妨碍的问题等。
如发现问题要及时上报，与有关人员共同商讨解决方法。
(二)检查铝合金型材的规格尺寸目前，生产铝合金型材的厂家较多，虽然都是同一系列的铝合金型材，但其形状尺寸和壁厚尺寸也会出现不同程度上的误差，这些误差会在铝窗的制作和使用过程中产生不便甚至麻烦。
所以，在制作铝窗前要检查铝型材的尺寸，主要是铝合金型材相互接合的尺寸。
(三)检查五金件及其他附件的规格铝窗歹金件分推拉窗和平开窗两大类，每类又有若干系列，所以，在制作以前要检查一下五金件与所制作的铝窗是否配套。
同时，还要检查一下各种附件是否配套，如各种封边毛条、橡胶边封条和碰口垫等，能否正好与铝型材衔接安装。
如果与铝型材不配套，会出现过紧或过松现象。
过紧，在铝宙制作时安装困难;过松，安装后会自行脱出。
此外，采用各种自攻螺钉要长短适合，螺钉的长度通长为15mm左右。
三、推拉窗的制作与安装推拉窗有带上窗及不带上窗之分。
在用料规格上有55系列、70系列、190系列三种。
55系列的铝型材与后两种系列在形状上有较大差别，而70系列与90系列这两种铝型材形状相同，但尺寸大小有明显差别。
在这种系列中，90系列是最常用的一种。
图2-11是90系列铝窗带上宙的双扇推拉窗装配图。
下面以该装配图为例介绍推拉窗的制作方法。
(一)按图下料下料是铝窗制作的第一道工序，也是最重要最关键的工序。
如果下料不准，会造成尺寸误差、组装困难或无法安装。
下料错误或下料误差也会造成铝材的浪费。
所以，下料尺寸必然准确，其误差值应控制在2mm范围内。

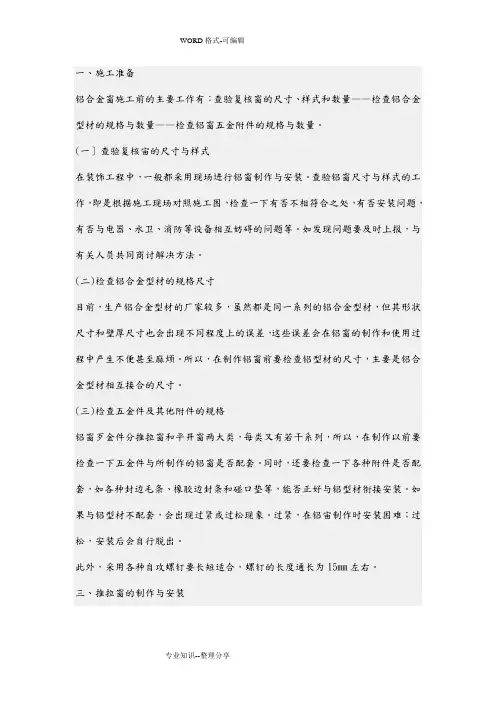

一、施工准备铝合金窗施工前的主要工作有：查验复核窗的尺寸、样式和数量——检查铝合金型材的规格与数量——检查铝窗五金附件的规格与数量。
(一〕查验复核宙的尺寸与样式在装饰工程中，一般都采用现场进行铝窗制作与安装。
查验铝窗尺寸与样式的工作，即是根据施工现场对照施工图，检查一下有否不相符合之处，有否安装问题，有否与电器、水卫、消防等设备相互妨碍的问题等。
如发现问题要及时上报，与有关人员共同商讨解决方法。
(二)检查铝合金型材的规格尺寸目前，生产铝合金型材的厂家较多，虽然都是同一系列的铝合金型材，但其形状尺寸和壁厚尺寸也会出现不同程度上的误差，这些误差会在铝窗的制作和使用过程中产生不便甚至麻烦。
所以，在制作铝窗前要检查铝型材的尺寸，主要是铝合金型材相互接合的尺寸。
(三)检查五金件及其他附件的规格铝窗歹金件分推拉窗和平开窗两大类，每类又有若干系列，所以，在制作以前要检查一下五金件与所制作的铝窗是否配套。
同时，还要检查一下各种附件是否配套，如各种封边毛条、橡胶边封条和碰口垫等，能否正好与铝型材衔接安装。
如果与铝型材不配套，会出现过紧或过松现象。
过紧，在铝宙制作时安装困难；过松，安装后会自行脱出。
此外，采用各种自攻螺钉要长短适合，螺钉的长度通长为15mm左右。
三、推拉窗的制作与安装推拉窗有带上窗及不带上窗之分。
在用料规格上有55系列、70系列、190系列三种。
55系列的铝型材与后两种系列在形状上有较大差别，而70系列与90系列这两种铝型材形状相同，但尺寸大小有明显差别。
在这种系列中，90系列是最常用的一种。
图2—11是90系列铝窗带上宙的双扇推拉窗装配图。
下面以该装配图为例介绍推拉窗的制作方法。
(一)按图下料下料是铝窗制作的第一道工序，也是最重要最关键的工序。
如果下料不准，会造成尺寸误差、组装困难或无法安装。
下料错误或下料误差也会造成铝材的浪费。
所以，下料尺寸必然准确，其误差值应控制在2mm范围内。
下料时，用铝合金切割机切割型材，切割机的刀口位置应在划线以外，并留出划线痕迹。

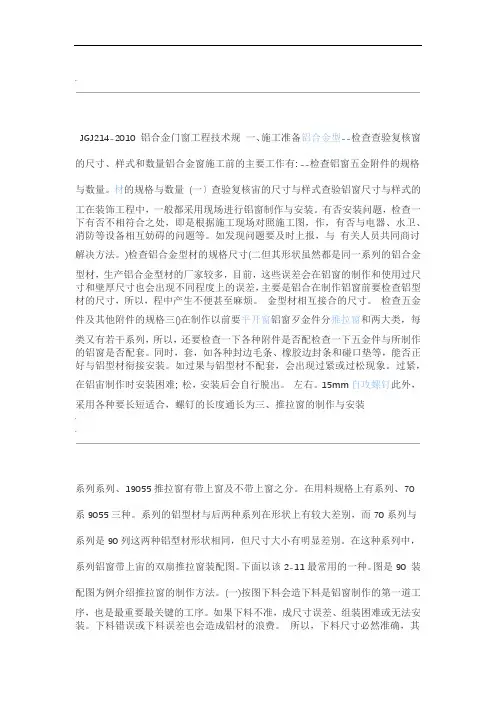

.JGJ214-2010 铝合金门窗工程技术规一、施工准备铝合金型--检查查验复核窗的尺寸、样式和数量铝合金窗施工前的主要工作有: --检查铝窗五金附件的规格与数量。
材的规格与数量(一〕查验复核宙的尺寸与样式查验铝窗尺寸与样式的工在装饰工程中，一般都采用现场进行铝窗制作与安装。
有否安装问题，检查一下有否不相符合之处，即是根据施工现场对照施工图，作，有否与电器、水卫、消防等设备相互妨碍的问题等。
如发现问题要及时上报，与有关人员共同商讨解决方法。
)检查铝合金型材的规格尺寸(二但其形状虽然都是同一系列的铝合金型材，生产铝合金型材的厂家较多，目前，这些误差会在铝窗的制作和使用过尺寸和壁厚尺寸也会出现不同程度上的误差，主要是铝合在制作铝窗前要检查铝型材的尺寸，所以，程中产生不便甚至麻烦。
金型材相互接合的尺寸。
检查五金件及其他附件的规格三()在制作以前要平开窗铝窗歹金件分推拉窗和两大类，每类又有若干系列，所以，还要检查一下各种附件是否配检查一下五金件与所制作的铝窗是否配套。
同时，套，如各种封边毛条、橡胶边封条和碰口垫等，能否正好与铝型材衔接安装。
如过果与铝型材不配套，会出现过紧或过松现象。
过紧，在铝宙制作时安装困难; 松，安装后会自行脱出。
左右。
15mm自攻螺钉此外，采用各种要长短适合，螺钉的长度通长为三、推拉窗的制作与安装..系列系列、19055推拉窗有带上窗及不带上窗之分。
在用料规格上有系列、70系9055三种。
系列的铝型材与后两种系列在形状上有较大差别，而70系列与系列是90列这两种铝型材形状相同，但尺寸大小有明显差别。
在这种系列中，系列铝窗带上宙的双扇推拉窗装配图。
下面以该2-11最常用的一种。
图是90 装配图为例介绍推拉窗的制作方法。
(一)按图下料会造下料是铝窗制作的第一道工序，也是最重要最关键的工序。
如果下料不准，成尺寸误差、组装困难或无法安装。
下料错误或下料误差也会造成铝材的浪费。
所以，下料尺寸必然准确，其误差值应控制在2mm围。
集团建筑工程工艺工法标准-铝合金门窗篇质检部2019年8月20日前言壹强制性条文贰铝合金门窗设计要点叁门窗材料质量控制要点门窗加工质量控制要点肆伍门窗安装质量控制要点陆优秀做法示例3一、强制性条文（一）《铝合金门窗工程技术规范》JGJ214-2010（二）《工程品质管控红线》3.1.2 铝合金门窗主型材的壁厚应经计算或试验确认，除压条、扣板等需要弹性装配的型材外，门用主型材主要受力部位基材截面最小实测壁厚不应小于2.0mm，窗用主型材主要受力部位基材截面最小实测壁厚不应小于1.4mm。
4.12.1 人员流动性较大的公共场所，易受到人员和物体碰撞的铝合金门窗应用安全玻璃。
4.12.2 进行玻璃的设计选用时还应考虑下列情况必须采用安全玻璃：①七层及七层以上建筑物外开窗；②面积大于1.5㎡的窗玻璃或玻璃底边离最终装修面小于400mm落地窗；③倾斜安装的铝合金窗。
4.12.4 铝合金推拉门、推拉窗的扇应有防止从室外侧拆卸的装置。
推拉窗用于外墙时，应设置防止窗扇向室外脱落的装置。
（二）《工程品质管控红线》1.门窗专项设计单位须由集团产品中心设计管理部审定，专项设计成果须经集团产品中心评审通过后方可实施。
2.建筑门窗材料须经集团产品中心会同设计单位评审确认后方可进行样板墙施工。
建筑外立面样板墙须经集团产品中心会同设计单位评审确认后方可进行大面建筑外立面施工。
3.各类结构专用胶与建筑密封胶等必须在有效期内使用。
4.铝合金推拉门、推拉窗的扇应有防止从室外侧拆卸的装置。
推拉窗用于外墙时，应设置防止窗扇向室外脱落的装置。
5.材料品牌、规格、参数、产地等参数须按管理权限要求审批后方可使用并与合同约定一致；严禁使用假冒伪劣产品。
6.玻璃、型材等涉及效果的材料样板须经产品中心相关与业线及设计师签字确认。
壹强制性条文贰铝合金门窗设计要点叁门窗材料质量控制要点门窗加工质量控制要点肆伍门窗安装质量控制要点陆优秀做法示例8二、铝合金门窗设计要求（一）抗风压性能设计（二）水密性能设计（三）气密性能设计（四）构造设计（五）防雷设计（一）抗风压性能设计1. 作用于建筑外门窗上的风荷载，为现行国家标准《建筑结构荷载规范》(GB50009)规定的围护结构风荷载标准值，按下式计算，且不小于1.5kN/m²： Wk=βgzμsμz W0式中：Wk—围护结构风荷载标准值（kN/m2）Βgz—高度Z处的阵风系数，按照《建筑结构荷载规范》(GB50009)采用。
1 总则1.0.1 为使铝合金门窗工程做到安全适用、技术先进、经济合理、确保质量，制定本规范。
1.0.2 本规范适用于一般工业与民用建筑的铝合金门窗工程设计、制作、安装、验收和维护。
1.0.3 铝合金门窗工程的设计、制作、安装、验收和维护、除应符合本规范的的规定外，尚应符合国家现行有关标准的规定。
2 术语和符号2.1.1 主型材 main profiles用于制作铝合金门窗框、扇和组合门窗的拼接型材。
2.1.2 辅型材 accessorial profiles铝合金门窗构建体系中，镶嵌或固定在主型材上的辅助构建，起到传力或某种功能作用的附加型材。
2.1.3主要受力杆件铝合金门窗立面内承受并传递门窗自重力和水平风荷载等作用力的框、扇和组合门窗拼樘框型材。
2.1.4 型材截面主要受力部位铝合金主型材横截面中承受垂直和水平方向荷载作用力的腹板、翼缘或其他构件的连接受力部位。
2.1.5遮阳性能建筑门窗在夏天阻隔太阳辐射热的能力，遮阳性能用遮阳系数SC表示。
2.1.6干法安装墙体门窗洞口预先安置附加金属外框并对墙体缝隙进行填充、防水密封处理，在墙体洞口表面装饰湿作业完成后，将门窗固定在金属附框上的安装方法。
2.1.7 湿法安装将铝合金门窗直接安装在未经表面装饰的墙体门窗洞口上，在墙体表面湿作业装饰时对门窗洞口间隙进行填充和防水密封处理。
2.2 符号2.2.1 结构设计M x————绕x轴弯曲设计值M y————绕y轴弯曲设计值P3 ————抗风压性能指标值R ————承载力设计值S ————荷载设计值W o————基本风压W k————风荷载标准值W x ————绕x轴的弹性截面模量W y ————绕y轴的弹性截面模量μz ————风压高度变化系数γG————重力载荷分项系数γW————风载荷作用分项系数2.2.2 物理性能C ————水密性能设计计算系数△P ————水密性能压力差值T r ————透光折减系数V o ————水密性能设计风速ρ————空气密度2.2.3 材料E ————材料弹性模量l ————杆件长度μ——杆件弯曲挠度值α——材料线膨胀系数f a——铝合金型材强度设计值f b——钢材强度设计值δ——应力设计值γ——塑性发展系数γg——材料重力密度标准值γR——抗力分项系数γξ——材料性能分项系数3 材料3.1 铝合金型材3.1.1铝合金门窗工程用铝合金型材的合金牌号，供应状态、化学成分、力学性能、尺寸允许偏差应符合现行国家标准《铝合金建筑型材第1部分：基材》GB 5237.1的规定，型材横截面尺寸允许偏差可选用普通级，有配合要求时应选用高精级或超高精级。
一、施工准备铝合金窗施工前的主要工作有：查验复核窗的尺寸、样式和数量——检查铝合金型材的规格与数量——检查铝窗五金附件的规格与数量。
(一〕查验复核宙的尺寸与样式在装饰工程中，一般都采用现场进行铝窗制作与安装。
查验铝窗尺寸与样式的工作，即是根据施工现场对照施工图，检查一下有否不相符合之处，有否安装问题，有否与电器、水卫、消防等设备相互妨碍的问题等。
如发现问题要及时上报，与有关人员共同商讨解决方法。
(二)检查铝合金型材的规格尺寸目前，生产铝合金型材的厂家较多，虽然都是同一系列的铝合金型材，但其形状尺寸和壁厚尺寸也会出现不同程度上的误差，这些误差会在铝窗的制作和使用过程中产生不便甚至麻烦。
所以，在制作铝窗前要检查铝型材的尺寸，主要是铝合金型材相互接合的尺寸。
(三)检查五金件及其他附件的规格铝窗歹金件分推拉窗和平开窗两大类，每类又有若干系列，所以，在制作以前要检查一下五金件与所制作的铝窗是否配套。
同时，还要检查一下各种附件是否配套，如各种封边毛条、橡胶边封条和碰口垫等，能否正好与铝型材衔接安装。
如果与铝型材不配套，会出现过紧或过松现象。
过紧，在铝宙制作时安装困难；过松，安装后会自行脱出。
此外，采用各种自攻螺钉要长短适合，螺钉的长度通长为15mm左右。
三、推拉窗的制作与安装推拉窗有带上窗及不带上窗之分。
在用料规格上有55系列、70系列、190系列三种。
55系列的铝型材与后两种系列在形状上有较大差别，而70系列与90系列这两种铝型材形状相同，但尺寸大小有明显差别。
在这种系列中，90系列是最常用的一种。
图2—11是90系列铝窗带上宙的双扇推拉窗装配图。
下面以该装配图为例介绍推拉窗的制作方法。
(一)按图下料下料是铝窗制作的第一道工序，也是最重要最关键的工序。
如果下料不准，会造成尺寸误差、组装困难或无法安装。
下料错误或下料误差也会造成铝材的浪费。
所以，下料尺寸必然准确，其误差值应控制在2mm范围内。
下料时，用铝合金切割机切割型材，切割机的刀口位置应在划线以外，并留出划线痕迹。
1．上窗下料窗的上窗通常是用25．4mm×902nm的扁方管做成“口”字形。
“口”字形的上、下两条扁方管长度为窗框的宽度，“口”字形两边的竖扁方管长度，为上窗高度减去两个扁方管的厚度。
2．窗框下料窗框的下料是切割两条边封铝型材和上、下滑道铝型材各一条。
两条边封的长度等于全窗高减去上宙部分的高度。
上、下滑道的长度等于窗框宽度减去两个边封铝型材的厚度。
3．窗扇下料因为窗扇在装配后既要在上、下滑道内滑动，又要进人边封的槽内，通过挂钩把窗扇销住。
窗扇销定时，两窗扇的带钩边框之钩边刚好相碰，但又要能封口。
所以，窗扇下料要十分小心，使窗扇与窗框配合恰当。
窗扇的边框和带构框为同一长度，其长度为窗框边封的长度再减45mm~50 mm。
窗扇的上、下横挡为同一长度，其长度为窗框宽度的一半再加5mm~8mm。
(二)连接组装1．上窗连接组装上窗部分的扁方管型材，通常采用铝角码和自攻螺钉进行连接。
这种方法既可隐藏连接件，又不影响外表美观，衔接牢固，简单实用。
铝角码多采用2mm左右厚的直角铝角条，每个角码需要多长就切割多长。
角码的长度最好能同扁方管内宽相符，以免发生接口松动现象。
两条扁方管在用铝角码固定连接时，应先用一小截同规格的扁方管做模子、长20 mm左右。
在横向扁方管上要衔接的部位用模子定好位，将角码放在模子内并用手捏紧，用手电钻将角码与横向扁方管一并钻孔，再用自攻螺钉或抽芯铝铆钉固定，如图2—12所示。
然后取下模子，再将另一条竖向扁方管放在模子的位置上，在角码的另一个方向上打孔，固定便成。
一般角码的每个面上打两个孔就够了。
上窗的铝型材在四个角位处衔接固定后，再用截面尺寸为12mm×12mm的铝槽作固定玻璃的压条。
安装压条前，先在扁方管的宽度上画出中心线，再按上窗内侧长度割切四条铝槽条。
按上窗内侧高度减去两条铝截面高的尺寸，切割四条铝槽条。
安装压条时，先用自攻螺钉把铝槽紧固在中线外侧，然后再离出大于玻璃厚度0.5mm的距离，安装内侧铝槽，但自攻螺钉不需上紧，最后装上玻璃时再固紧。
2．窗框连接首先测量出在上滑道上面两条因紧槽孔距侧边的距离和高低位置尺寸，然后按这两个尺寸在窗框边封上部衔接处划线打孔，孔径在45mm左右。
钻好孔后，用专用的碰口胶垫，放在边封的槽口内，将M4×35mm的自攻螺丝，穿过边封上打出的孔和碰孔胶垫上的孔，旋进上滑道上面的固紧槽孔内，如图2—13所示。
在旋紧螺钉的同时，要注意上滑道与边封对齐，各槽对正，最后再上紧螺丝，然后在边封内装毛条。
按同样方法先测量出下滑道下面的固紧槽孔距、侧边距离和其距上边的高低位置尺寸。
然后按这三个尺寸在窗框边封下部衔接处划线打孔，孔径也是45mm 左右。
钻好孔后，用专用的碰口胶垫，放在边封的槽口内，再将M 4×35mm的自攻螺丝穿过边封上的孔和碰口胶垫上的孔，旋进下滑道下面的固紧槽孔内，如图2—14所示。
注意固定时不得将下滑道的位置装反，下滑道的滑轨面一定要与上滑道相对应才能使窗扇在上下滑道上滑动。
窗框的四个角衔接起来后，用直角尺测量并校正一下窗框的直角度，最后上紧各角上的衔接自攻螺丝。
将校正并紧固好的窗框立放在墙边，防止碰撞。
3．窗扇的连接窗扇的连接分五个步骤。
(1)在连接装拼窗扇前，要先在窗扇的边框和带钩边框上、下两端处进行切口处理，以便将上、下横档插入其切口内进行固定。
上端开切长51mm，下端开切长76．5mm，如图2—15所示。
(2)在下横档的底槽中安装滑轮，每条下横档的两端各装一只滑轮。
其安装方法如下：把铝窗滑轮放进下横档一端的底槽中，使滑轮框上脸调节螺钉的一面向外，该面与下横档端头边平齐，在下横档底槽板上划线定位，再按划线位置在下横档底槽板上打4.5mm的孔两个，然后用滑轮配套螺丝，将滑轮固定在下横档内。
(3)在窗扇边框和带钩边框与下横档衔接端划线打孔。
孔有三个，上下两个是连接固定孔，中间一个是留出进行调节滑轮框上调整螺丝的工艺孔。
这三个孔的位置，要根据固定在下横档内的滑轮框上孔位置来划线，然后打孔，并要求固定后边框下端要与下横档底边平齐。
边框下端固定孔为4.5mm，并要用6mm~7mm的钻头划窝，以便固定螺钉与侧面基本一平。
工艺孔为8mm左右。
钻好孔后，再用圆挫在边框和带钩边框固定孔位置下边的中线处，挫出一个8mm的半圆凹槽。
此半圆凹槽是为了防止边框与窗框下滑道上的滑轨相碰撞。
窗扇下横档与窗扇边框的连接组装如图2—16所示。
需要说明，旋动滑轮上的调节螺丝，能改变滑轮从下横槽中外伸的高低尺寸。
而且，也能改变下横档内两个滑轮之间的距离。
(4)安装上横档角码和窗扇钩锁。
其方法为：截取两个铝角码，将角码故人上横档的两头，使这一个面与上横档端头面平齐，并钻两个孔(角码与上横档一并钻通)，用M4自攻螺丝将角码固定在上横档内。
再在角码的另一个面上(与上横档端头平齐的那个面)的中间打一个孔，根据此孔的上下左右尺寸位置，在扇的边框和带钩边框上打孔并划窝，以便用螺丝将边框与上横档固定。
其安装方式如图2—17所示。
注意所打的孔一定要与自攻螺丝相配，如是M4自攻螺丝，打孔钻头应为3.0mm~3.2mm。
安装窗钩锁前，先要在窗扇边框上开锁口，开口的一面必须是窗扇安装后，面向室内的面。
而且窗扇有左右之分，所以开口位置要特别注意不要开错，窗钩锁通常是装于窗扇边框的中间高度，如窗扇高大于1.5m，装宙钩锁的位置也可适当降低些。
开窗钩锁长条形锁否在圆插入孔的中心位置上。
如果完全对正后，用手按紧锁身，再用手电钻，通过钩锁上、下两个固定螺钉孔，在窗扇边框的另一面打孔，以便用窗锁固定螺杆贯穿边框厚度来固定窗钩锁(图2—17)。
(5)上密封毛条以及安装窗扇玻璃。
窗扇上的密封毛条有两种：一种是长毛条，一种是短毛条。
长毛条装于上横档顶边的槽内，以及下横档底边的槽内。
而短毛条是装于带钩边框的钩部槽内。
另外，窗框边封的凹槽两侧也需装短毛条，可在安装毛条工序中与窗扇毛条一并装好。
两种毛条的安装位置如图2—18所示。
有时，短毛条与安装槽会有松脱现象，可用万能胶或玻璃胶局部粘贴。
在安装窗扇玻璃时，要先检查玻璃尺寸。
通常，玻璃尺寸长宽方向均比窗扇内侧长宽尺寸大25mm。
然后，从窗扇一例将玻璃装入窗扇内侧的槽内，并紧固连接好边框。
安装方法如图2—19所示。
最后，在玻璃与窗扇槽之间用塔形橡胶条或玻璃胶密封，如图2—20所示。
4．上窗与窗框组装先切两小块12mm板，将其放在窗框上滑的顶面。
再将口字形上窗框放在上滑的顶面，并将两者前后、左右的边对正。
然后，从上滑道下向上打孔，把两者一并钻通，用自攻螺丝将上滑道与上窗框扁方管连接起来。
如图2—21所示。
(三)推拉窗安装推拉窗常安装于砖墙中，二般是先将窗框部分安装固定在砖墙窗洞内，再安装窗扇与上窗玻璃。
铝合金推拉窗窗框与窗扇的构造如图2—22所示。
1．窗框与砖墙安装砖墙的洞先用水泥修平整，窗洞尺寸比要比铝合金窗框尺寸大，四周各边均大25mm~35mm。
在铝合金窗框上安装角码或木块，每条边上各安装两个。
角码需用水泥钉钉因在窗洞墙内，如图2—23所示。
对装于洞中的铝合金窗框，进行水平和垂直度校正。
校正完毕后用木楔块把窗框临时固紧在窗洞中，然后用保护胶带纸把窗框周边贴好，以防用水泥周边塞口时造成铝合金表面损伤。
该保护胶带纸可在周边塞口水泥工序完工及水泥浆固结后再撕去。
窗框周边境塞口水泥时，水泥浆要有较大的稠度，以能用手握成团为准。
水泥要填实，将水泥浆用灰刀压人填缝中，填好后窗框周边抹平。
2．窗扇安装塞口水泥固结后，撕下保护胶带纸，便可进行窗扇的安装。
窗扇安装前，先检查一下窗扇上的各条密封毛条，有否少装或脱落现象。
如果有脱落现象，应用玻璃胶或其橡胶类胶水粘结，然后用螺丝刀拧旋边框侧的滑轮调节螺丝，使滑轮向下横档槽内回缩。
这样即可托起窗扇，使其顶部插入窗框的上滑槽中，使滑轮卡在下滑的滑轮轨道上，然后拧旋滑轮调节螺钉，使滑轮从下横档内外伸。
外伸量通常以下横档的长毛条刚好能与窗框下滑面相接触为准，以便使下横档上的毛条起到较好的防尘效果，同时窗扇在滑轨上也可移动顺畅。
3．上窗玻璃安装上窗玻璃的尺寸必须比上窗内框尺寸小5mm左右，不能安装得与内框相接触。
因为玻璃在阳光的照射下，会受热膨胀。
如果安装玻璃与窗框接触，受热膨胀后往往造成玻璃开裂。
上窗玻璃安装较简单，安装时只要把上窗铝压条取下一侧(内侧)，安上玻璃后，再装回上窗扁框上，拧紧螺丝即可。
4．窗钩锁挂钩安装窗钩锁的挂钩安装于窗框的边封凹槽内，如图2—24所示。
挂钩的安装位置尺寸要与窗扇上挂钩锁洞的位置相对应。
挂钩的钩平面一般可位于锁洞孔的中心线处。
根据这个对应位置，在窗框边封凹槽内划线打孔。
