墙体—墙身的细部构造知识- 结构理论（一）墙身的细部构造为了保证墙体的耐久性和墙体与其他构件的连接，应在相应的位置进行构造处理。
墙身的细部构造包括墙脚、门窗洞口、墙身加固措施、变形缝构造以及其他构造等。
1、墙脚构造墙脚是指室内地面以下基础以上的这段墙体，内外墙都有墙脚，外墙的墙脚又称为勒脚。
由于墙脚位于地下，砌体本身存在很多微孔，常受到地表水和土壤中水的侵袭，致使墙身受潮、饰面层脱落、影响室内外环境。
因此，必须做好墙脚的防潮、增强勒脚的坚固及耐久性、排除房屋四周地面的水。
吸水率较大、对干湿交替作用敏感的砖和砌块不能用于墙脚部位，如加气混凝土砌块等。
a）墙身防潮墙身防潮的方法是在墙脚铺设防潮层，防治土壤和地面水渗入砖墙体。
1）防潮层的位置当室内地面垫层为混凝土等密实材料时，防潮层的位置应设在垫层范围内，低于室内地面60mm处，同时还应至少室外地坪150mm，防止雨水溅湿墙面。
当室内地面垫层为透水材料（如炉渣、碎石等），水平防潮层的位置应平齐或高于室内地面处。
当内墙两侧地面出现高差时，还应设竖向防潮层。
墙身防潮层的位置如图3—2所示。
图3—2 墙身防潮层的位置2）防潮层的构造做法（如图3—3、3--4所示）墙身水平防潮层的构造做法常用的有以下三种：第一，防水砂浆防潮层，采用1：2水泥砂浆加水泥用量3%~5％防水剂，厚度为20~25mm或用防水砂浆砌三皮砖作防潮层。
此种做法构造简单，但砂浆开裂或不饱满时影响防潮效果。
第二，细石混凝土防潮层，采用60mm厚的细石混凝土带，内配三根φ6钢筋，其防潮性能好。
第三，油毡防潮层，先抹20mm厚水泥砂浆找平层，上铺一毡二油，此种做法防水效果好，但有油毡隔离，削弱了砖墙的整体性，不应在刚度要求高或地震区采用。
如果墙脚采用不透水的材料（如条石或混凝土等），或设有钢筋混凝土地圈梁时，可以不设防潮层。
图3—3 水平防潮层的做法（a）油毡防潮层（b）防水砂浆防潮层（c）防水砂浆砌砖（d）细石混凝土防潮层图3—4 垂直防潮层的做法b）勒脚构造勒脚是外墙的墙脚，和内墙脚一样，受土壤中水分的侵蚀，应作相同的防潮层。
细部结构知识点总结一、细部结构概述细部结构是指构成建筑物的各个部件中最小的一部分，包括柱、梁、墙、板等，它们主要用于承担建筑物的自重和外部荷载，同时保证建筑物的稳定性和安全性。
细部结构的设计需要考虑材料选择、连接方式、结构形式等因素，以保证结构的强度、刚度和稳定性。
二、细部结构的分类1. 柱柱是承受压力的直立结构，通常由混凝土、钢筋混凝土或钢材制成。
根据截面形状可以分为圆形柱、方形柱、矩形柱等，根据承受的荷载可以分为受压柱、受拉柱等。
2. 梁梁是承受弯曲和剪切力的横梁状结构，通常由混凝土、钢筋混凝土或钢材制成。
根据截面形状可以分为矩形梁、T形梁、L形梁等，根据跨度可以分为主梁、次梁等。
3. 墙墙是承受侧向荷载的结构，通常由砖、混凝土、玻璃等材料制成。
根据位置可以分为外墙、内墙、承重墙等，根据材料不同可以分为砖墙、混凝土墙等。
4. 板板是承受均布荷载的平板状结构，通常由混凝土、钢筋混凝土或钢材制成。
根据厚度可以分为薄板、厚板等，根据受力形式可以分为受弯板、受剪板等。
5. 连接连接是各个细部结构之间的连接方式，主要包括焊接、螺栓连接、粘接等。
连接的质量直接影响结构的整体性能，需要特别注意。
三、细部结构的设计要点1. 强度细部结构的设计必须保证其在受力状态下具有足够的强度，能够承受外部荷载而不发生破坏。
强度设计需要考虑材料的强度特性、受力情况和受力部位等因素。
2. 刚度细部结构的设计还需要考虑其在受力状态下具有足够的刚度，能够保持稳定性和不易发生变形。
刚度设计需要考虑结构形式、连接方式和构造细节等因素。
3. 稳定性细部结构的设计还需要考虑其在受力状态下具有足够的稳定性，能够抵抗外部扰动而不倒塌。
稳定性设计需要考虑结构形式、受力方向和支座条件等因素。
4. 材料选择细部结构的设计需要根据实际情况选择合适的材料，包括混凝土、钢筋混凝土、钢材、玻璃、砖、木材等，以满足结构设计要求。
5. 连接设计细部结构的设计需要合理设计连接方式，以确保各个结构部件之间的连接牢固可靠，不易产生疲劳和松动。
细部结构知识点梳理总结细部结构是指构成建筑物的各种构件，例如梁、柱、墙、板等。
它们的设计和施工对于建筑的稳定性和耐久性起着至关重要的作用。
本文将从材料选择、结构设计和施工工艺等方面对细部结构的知识点进行梳理总结。
一、材料选择1. 钢筋：钢筋是混凝土中的主要受力构件，其主要作用是承受拉力。
在选择钢筋时，需要考虑其强度、延伸性和抗腐蚀性等指标。
2. 混凝土：混凝土是建筑中最为常见的材料之一，其主要成分包括水泥、砂、碎石和水。
在选择混凝土时，需要考虑强度等指标。
3. 砖石：砖石是另一种常用的建筑材料，其主要特点是耐久性好、抗压强度高。
二、结构设计1. 梁：梁是承受水平荷载的结构构件，其设计需要考虑跨度、截面尺寸、受力条件等因素。
2. 柱：柱是承受垂直荷载的结构构件，其设计需要考虑受力状态、截面形状、支座条件等因素。
3. 墙：墙是建筑结构中起支撑和分隔作用的结构构件，其设计需要考虑承受的荷载、墙体厚度、开口等因素。
4. 板：板是承受水平荷载和垂直荷载的结构构件，其设计需要考虑受力状态、厚度、支座条件等因素。
三、施工工艺1. 钢筋加工和安装：钢筋加工需要按照设计图纸的要求进行，包括弯曲、剪切等工艺。
钢筋的安装需要按照设计要求进行，包括放置位置、连接方式等。
2. 混凝土浇筑：混凝土的浇筑需要控制好浇筑的时间和水泥的用量，以保证混凝土的强度和密实性。
3. 砖石的砌筑：砖石的砌筑需要注意砂浆的搅拌比例、砖的排列方式等问题。
4. 设备安装：在施工过程中还需要对各种设备进行安装，如管道系统、通风系统等。
以上是对细部结构知识点的梳理总结，其中包括了材料选择、结构设计和施工工艺等方面的内容。
这些知识点对于建筑工程的设计和施工来说都是非常重要的，只有掌握了这些知识，才能保证建筑物的结构稳定性和耐久性。
建筑工程细部结构施工要点清单建筑工程细部结构施工是指在建筑工程的施工过程中，对于细节部位的施工进行的规范和要点的归纳总结。
细部结构施工关乎建筑的安全性、稳定性和使用性，因此施工要点的合理运用至关重要。
下面是建筑工程细部结构施工要点的清单。
首先，基础施工是建筑工程的重要环节，要保证其坚固稳定。
要点包括：1.基础的质量要确保，混凝土浇筑需保证均匀、完整，以及密实。
2.基础的标高要符合设计要求，尺寸要清晰且准确。
3.钢筋的安装要注意相互之间的间距和对位，确保钢筋与混凝土的粘结强度。
其次，墙体施工是影响建筑结构稳定性的一个关键环节。
要点包括：1.墙体的垂直度要保证，墙砖的砌筑要注意水平、垂直和平整度。
2.墙体构件的连接要牢固可靠，连接件的使用要符合设计要求。
3.墙体的施工缝要填充平整，确保墙体整体的美观和防水。
再次，楼板施工是建筑使用的关键部位，要点包括：1.楼板预制构件的运输和安装要注意安全，预制板的厚度和梁的位置要符合设计要求。
2.施工时要控制混凝土的浇筑速度，防止空鼓、龟裂等问题的产生。
3.楼板的配筋要按照设计要求进行，钢筋的间距和直径要确保有足够的承载能力。
此外，梁的施工也是关键环节，要点包括：1.梁的尺寸要准确，预埋件的位置要符合设计要求。
2.梁的配筋要按照设计要求进行，连接部位要牢固可靠。
3.梁的施工缝要填充平整，防止裂缝的产生。
最后，屋面施工也是建筑工程的重要部位，要点包括：1.屋面要保证防水性能，屋面的排水要合理，坡度要符合设计要求。
2.屋面的材料要符合质量标准，施工过程要注意层间连接的密封性。
3.屋面的保温和隔热要进行合理的施工，确保屋面的使用功能。
上述只是建筑工程细部结构施工要点的一小部分，实际的施工工程会根据具体的项目进行调整和完善。
在施工过程中，还需要严格遵守相关的安全规范和工艺要求，确保施工的质量和安全性。

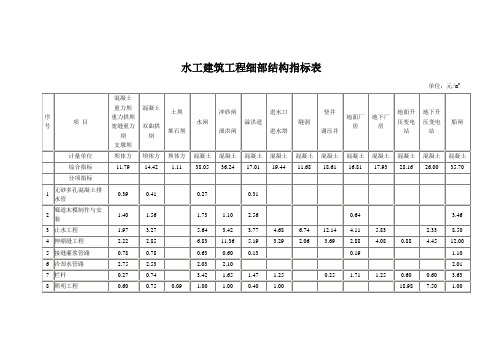

水工建筑工程细部结构
在水工建筑工程中，细部结构起着至关重要的作用。
这些细部结构包括但不限于下述内容。
首先，水工建筑中常见的细部结构是渗水控制措施。
为了防止水工建筑物遭受渗水的侵害，需要采取相应的措施。
例如，在混凝土结构中，可以使用防水剂进行加固，或者使用防水膜、防水涂料等材料进行包裹。
此外，还可以设置渗水孔、防渗板等措施来控制渗水。
其次，水工建筑的细部结构还包括防护措施。
由于水工建筑常常处于水域环境中，容易受到波浪、水流冲刷的影响，因此需要采取相应的防护措施。
例如，在水工建筑物的基础部分可以设置防浪堤、防波堤等结构来减轻波浪的冲击力。
在水工建筑物的墙体部分，可以采用耐冲击材料进行加固，以防止被水流冲刷。
此外，水工建筑的细部结构还包括连接和固定措施。
在水工建筑物的构造中，常常需要进行各个构件之间的连接和固定。
例如，在混凝土结构中，可以使用螺杆连接、钢筋焊接等方式来将构件连接在一起。
同时，还需要使用螺栓、膨胀螺栓等方式将构件固定在基础或者其他结构上，以确保水工建筑物的整体稳定。
最后，水工建筑的细部结构还包括排水系统。
为了确保水工建筑物的正常使用和运行，需要设置相应的排水系统。
这包括排水管道、雨水收集设施、泄洪孔等。
通过这些排水系统，可以
有效地排除水工建筑物内部和周围的积水，保证水工建筑物的安全性和稳定性。
总之，水工建筑工程中的细部结构起着至关重要的作用。
通过渗水控制措施、防护措施、连接和固定措施以及排水系统等细部结构的合理设置和使用，可以确保水工建筑物的安全性和稳定性。
水利工程混凝土工程中的细部结构工程
水利工程混凝土工程中的细部结构工程
水利工程中的混凝土工程在确保工程持久稳固和安全运行方面起着重要作用。
以下是水利工程混凝土工程中常见的细部结构工程：
1. 堤坝工程
-防渗结构：包括堤坝心墙、防渗帷幕和排水系统，用于防止水渗漏并保持堤坝的稳定。
-护坡工程：使用混凝土护坡、石子护坡等结构，防止坝体受到水流侵蚀和侧面坡体滑坡。
2. 渠道工程
-渠道底板：使用混凝土修建渠道底板，确保渠道底部的平整度和耐久性。
-衬砌工程：在渠道侧壁和底部铺设混凝土衬砌，提升渠道的流量能力，降低水流阻力。
3. 泵站工程
-泵房结构：包括泵房外墙、内部支撑结构和地面板等，确保泵房的机械设备能够正常运行并保护其免受外部环境的影响。
-泵站管道：使用混凝土管道连接泵站和供水系统，保证水的顺畅流动和高效输送。
4. 水闸工程
-闸门与闸墩：混凝土闸门和闸墩的建设，确保水闸的运行平稳，有效控制水位和水流。
在水利工程混凝土工程的设计和施工过程中，需要严格按照设计规范和安全标准进行操作。
工人需要具备熟练的混凝土施工技术，保证混凝土的浇筑完整性和质量。
同时，还需进行施工中的质量监督和检验，确保细部结构工程的可靠性和耐久性。
水利工程混凝土细部结构工程的正确实施对于工程整体质量和持久
性能至关重要。
只有合理设计、严格施工和质量监控才能保证水利工程的可靠性和安全性。
建筑工程细部构造设计方案一、前言细部构造设计是指建筑结构中各个连接部位的设计，包括柱-梁节点、梁-板连接、板-柱节点、楼梯与楼板的连接等。
细部构造设计的质量直接关系到建筑结构的安全性、稳定性和使用寿命。
因此，细部构造设计方案的制定是建筑工程中至关重要的一环。
本文将围绕细部构造设计方案展开讨论，主要包括以下内容：细部构造设计的概念和意义、细部构造设计的基本原则、细部构造设计方案的制定步骤、细部构造设计方案的内容及其要点等。
二、细部构造设计的概念和意义细部构造设计是指对建筑结构中各个连接部位的设计。
所谓“细部”，是指建筑结构中相对而言较小的部件或连接部位，比如柱-梁节点、梁-板连接、板-柱节点等。
细部构造设计的意义在于确保建筑结构在受力工作中具有良好的性能，保证建筑结构在使用过程中的安全性、稳定性和经济性。
另外，细部构造设计还应考虑到施工方便、成本控制、材料利用率等方面的因素。
因此，细部构造设计在建筑工程中占据着十分重要的地位。
三、细部构造设计的基本原则1. 安全性原则细部构造设计应以确保结构的安全性为首要原则。
这就要求设计人员在设计过程中充分考虑结构在受力工作中的各种可能性，尽力避免出现断裂、倾塌、开裂等安全隐患，保证建筑结构的使用安全。
2. 可靠性原则细部构造设计应以确保结构的可靠性为原则。
这就要求设计人员在设计过程中充分考虑结构的整体性，避免因细部构造设计不当而导致结构的不稳定或寿命缩短。
3. 经济性原则细部构造设计应以确保结构的经济性为原则。
这就要求设计人员在设计过程中充分考虑材料的利用率、施工的便利性、成本的控制等因素，力求在保证安全性和可靠性的前提下，尽量降低建筑工程的成本。
4. 工艺适应性原则细部构造设计应以确保结构的工艺适应性为原则。
这就要求设计人员在设计过程中充分考虑施工过程中的各种因素，力求设计出符合施工工艺要求的细部构造方案。
四、细部构造设计方案的制定步骤1. 搜集资料在制定细部构造设计方案之前，设计人员首先要搜集与该项目相关的资料，包括结构设计图纸、材料规格、载荷要求、环境要求等。
细部构造设计1 坝顶构造坝顶路面应具有2～3％的横向坡度，并设置砼排水沟(30×30cm)以排出坝顶雨水，坝顶上游的防浪墙（宽0.5m，高1.2m）要承受波浪和漂浮物的作用，因此墙身应有足够的刚度、强度和稳定性，宜采用与坝体连成整体的钢筋砼结构，而下游侧则可设防护栏，为满足运用要求和交通要求，在坝顶上布置照明设施，即在上游侧每隔25m 设一对照明灯，一只朝向坝顶路面方向，一只朝向水库方向。
根据大坝正常运行需要，在坝顶还要设置通向坝体内部各层廊道、电站的电梯井，便于观测和维修人员快速进出。
2 分缝止水2.1 坝体分缝1、横缝：减小温度应力，适应地基不均匀变形和满足施工要求；2、纵缝：适应砼的浇筑能力和减小施工期的温度应力，在平行坝轴线方向设置。
一般情况下横缝为永久缝，也有临时缝，垂直坝轴线，用于将坝体分成为若干独立的坝段；纵缝为临时缝，可分为铅直纵缝、斜缝和错缝三种，纵缝缝面应设水平向键槽，键槽呈斜三角形，槽面大致沿主应力方向，在缝面上布置灌浆系统进行接缝灌浆，为了灌浆时不使浆液从峰内流出，必须在缝的四周设止浆片。
3、水平施工缝：是上、下层浇筑块之间的接合面。
浇筑块厚度一般为1.5～4.0m；在靠近基岩面附近用0.75～1.0m 的薄层浇筑，以利于散热，减少温升，防止开裂。
2.2、止水设计横缝内需设止水，止水材料有金属片、橡胶、塑料及沥青等，对于高坝应采用两道止水片，中间设沥青井，金属片止水一般采用1.0～1.6mm 后的紫铜片，第一道止水治上游面的距离应有利于改善坝体头部应力，一般为0.5～2.0m（本设计采用1.0m），每侧埋入砼的长度约为20～25cm（本设计采用25cm），在止水片的安装时要注意保证施工质量，沥青井为方形或圆形（本设计采用方形），其一侧可用预制砼块，预制块长1.0～1.5m，厚5～10cm（本设计采用1m×10cm），沥青井尺寸大致为15cm～15cm 至25cm～25cm（本设计采用20cm×20cm），井内灌注的填料由二号或三号是由沥青，水泥和石棉粒组成，井内设加热设备（通常采用电加热的方法），将钢筋埋入井中，并以绝缘体固定，从底部一直通到坝顶，在井底设置沥青排出管，以便排除老化的沥青，重填新料，管径可为15～20cm。
止水片及沥青井需伸入岩基一定深度，约30～50cm，井内填满沥青砂，止水片必须延伸到最高水位以上，沥青井需延伸到坝顶。
图5-1 止水设计1—第一道止水铜片；2—沥青井；3—第二道止水铜片；4—预制块；5—横缝6—沥青油毡；7—加热电极3 混凝土标号分区砼重力坝坝体各部分的工作条件及受力条件不同,对砼材料性能指标的要求也不同,为了满足坝体各部分的不同要求,节省水泥用量及工程费用,把安全与经济统一起来，通常将坝体砼按不同工作条件进行分区,选用不同的强度等级和性能指标,一般分为6个区,见下图（5-2）。
图5-2 坝体混凝土分区示意图Ⅱ区—上、下游水位变化区坝体表层砼，既受水位的作用也受大气影响；Ⅲ区—上、下游最低水位以下坝体表层砼；Ⅳ区—坝体基础砼；Ⅴ区—把体内部砼；Ⅵ区—抗冲刷部分的砼。
4 坝体排水坝体排水是为了减小渗水对坝体的不利影响，在靠近坝体上游面需要设置排水管幕，排水管应通至纵向排水管道，其上部应通至上层廊道或坝顶（溢流面以下），以便于检修管距可采用采用3m，排水管幕距上游坝面的距离，一段要求不小于坝前水深的1/10～1/12，且不少于2m，（1/10～1/12）（51.46～52.37）=（4.29～5.23）m。
故根据规定排水管设置在距上游面5m处，以使渗透坡降控制在允许范围内。
排水管采用预制多孔混凝土管，内径可为15cm～25cm（取20cm），随着坝体混凝土的浇筑而加高。
渗入排水管的水可汇集到下层纵向廊道，沿积水沟或集水管经横向廊道的排水沟汇入集水井，再用水泵或自流排水排向下游，排水沟断面常用30cm×30cm，低坡3%，排水管施工时必须防止被混凝土的杂物等堵塞。
排水管与廊道的连通采用直通式，如图5-3 所示。
5 廊道系统为了满足施工运用要求，如灌浆，排水，观测，检查和交通的需要，在坝体内设置各种廊道，这些廊道互相连通，构成廊道系统。
5.5.1 坝基灌浆廊道帷幕灌浆需要在坝体浇灌到一定高度后进行，以便利用混凝土压重提高灌浆压力，保证灌浆质量。
本次设计基础灌浆廊道断面取3.0×3.5m，形状采用城门洞型。
廊道的上游壁离上游侧面的距离应满足防渗要求，在坝踵附近距上游坝面0.05～0.1 倍作用水头、且不小于4～5m 处设置，本次设计取5m，为满足压力灌浆，基础灌浆廊道距基岩面不宜小于1.5 倍廊道宽度，取5m。
灌浆廊道兼有排水作用，并在其上游侧设排水沟，下游侧设坝基排水孔幕，在靠近廊道最低处设置集水井，汇集从坝基和坝体的渗水，然后经由水泵抽水排至下游坝外。
5.5.2 检查及坝体排水廊道为了检查巡视和排除渗水，常在靠近坝体上游面适当高度方向每隔15～30m 设置检查和排水廊道，断面形式多采用城门洞形，最小宽度为1.2m，最小高度为2.2m，距上游面的距离应不少于0.05～0.07 倍水头，且不小于3m,该重力坝选取7m，上游测设排水沟。
各层廊道在左右两岸应各有一个出口，并用铅直的井使各层廊道连通。
排水廊道断面尺寸统一拟定为2m×2.5m，城门洞形。
地基处理设计天然地基，由于经受长期的地质作用，一般都有风化、节理、裂隙等缺陷，有时还有断层、破碎带和软弱夹层，所有这些都需要采取适当的处理措施，地基处理的主要任务是：（1）防渗；（2）提高基岩的强度和整体性。
1 清基开挖1.1 开挖原则地基开挖与清理的目的是使坝体坐落在稳定、坚固的地基上。
开挖深度应根据坝基应力、岩石强度及完整性，结合上部结构对地基的要求和地基加固处理的效果、工期和费用等研究确定，原则上应考虑技术加固处理后，在满足坝的强度和稳定的基础上，减少开挖。
坝高超过100m 时，可建在新鲜、微风化或弱风化下部的基岩上。
1.2 开挖设计靠近坝基面的缓倾角软弱夹层应尽可能清除。
顺河流流向的基岩面尽可能略向上倾斜，以增强坝体的抗滑稳定性，基岩面应避免有高低悬殊的突变，以避免造成坝体内应力集中。
在坝踵和坝址处可开挖齿坎以利稳定。
采用爆破开挖时应避免放大炮，以避免造成新的裂隙或是原有裂隙张开。
基岩开挖到最后0.5～1.0m，应采用受风钻钻孔，小药量爆破；遇有宜风化的页岩、粘土岩等，应留0.2～0.3m 的保护岩层，待到浇筑混凝土前再挖除。
对岸坡坝段，在平行坝轴线方向宜开挖成台阶状，但须避免尖角。
1.3 坝基清理基岩开挖后，在浇灌混凝土前，需要进行彻底的清理和冲洗，包括：清除松动的岩块，打掉突出的尖角。
基坑中原有的勘探钻孔、井、洞等均应回填封堵2 坝基加固固结灌浆孔一般布置在应力较大的坝踵和坝趾附近，以及节理裂隙发育和破碎带范围内。
采用浅孔低压灌注法灌入水泥浆，以提高基岩的弹性模量、抗渗性和强度等。
在坝踵、坝址附近灌注孔相对较密，呈梅花形布置，其他部位疏一些。
孔距排距由灌浆试验确定，一般从10～20m 开始，采用内插逐步加密的方法，最终约为3～4m，本设计取4m。
孔深5～8m，必要时还可适当加深，帷幕上游区的孔深一般为8～15m。
钻孔方向垂直于基岩面。
当存在裂隙时，为了提高灌浆效果，钻孔方向尽可能正交于主要裂隙面，但倾角不能太大。
图6-1 骨戒灌浆孔的布置3 防渗排水3.1 帷幕灌浆1、帷幕灌浆目的帷幕灌浆的目的是：降低坝底渗透压力，防止坝基内产生机械或化学管涌，减少坝基渗流量。
灌浆材料最常用的是水泥浆，有时也采用化学灌浆，化学灌浆的优点是：可灌性好，抗渗性强，但较昂贵，且污染地下水质，使用时需慎重，本次设计从经济合理以及环保角度考虑，选用水泥浆作为灌浆材料。
2、帷幕灌浆范围防渗帷幕布置于靠近上游面坝轴线附近，自河床向两岸延伸，钻孔和灌浆常在坝体内特设的廊道内进行，靠近岸坡处.帷幕深入两岸的部分，原则上也应达到上述标准，并与河床部位的帷幕保持连续，形成连续的不透水的防渗墙。
当相对隔水层距地面不远时，帷幕应深入岸坡与该层相衔接。
当相对隔水层埋藏较深时，可深到原地下水位线与最高枯水位的交点B 处，如图6-2，在BC′以上设置排水，以降低水库蓄水后库岸的地下水位。
图6-2 防渗帷幕沿坝轴线的布置1—灌浆廊道；2—山坡钻进；3—坝顶钻进；4—灌浆平洞；5—排水孔；6—最高库水位； 7—原河水位；8—防渗帷幕底线；9—原地下水位线；10—蓄水后地下水位线3、帷幕灌浆设计防渗帷幕的厚度应当满足抗渗稳定要求，即帷幕的渗透坡降不能超过规定的 容许值，见表6-1。
灌浆所能到的帷幕厚度l 与灌浆孔排数有关，如图所示，当由n 排灌浆孔时，'1(1)l n c c =-+此处，1c 为灌浆孔排距，一般1(0.6~0.7)c c =；c 为孔距；'c 为单排灌浆时的帷幕厚度，'(0.7~0.8)c c =。
帷幕灌浆孔的排数，在一般情况下，高坝可设两排，中、低坝设一排，对地质条件差的地段还可适当增加。
当帷幕由n 排灌浆孔组成时，一般仅其中一排孔钻灌至设计深度，区域各排的孔深可取设计深度的1/2～1/3。
孔距一般为1.5～4.0m ，排距宜比孔距略小。
本次设计属中坝，所以帷幕设一排，孔距取3.0m 。
钻孔方向可以是铅直的，也可有一定的倾斜度，依工程地质情况而定，帷幕灌浆必须在浇灌一定后的坝体混凝土后施工。
灌浆压力一般应通过实验确定，通常在帷幕表层段不宜小于1～1.5倍坝前静水头，在孔底段不宜小于2～3倍坝前静水头，但应以不破坏岩体为原则。
3.2 坝基排水为进一步降低坝底面的扬压力，应在防渗帷幕后设置排水孔幕。
根据规定要求，排水孔幕与防渗帷幕下游面的距离，在坝基面处不小于2m 。
坝基的排水孔幕一般略向下游倾斜，与灌浆帷幕成10°～15°交角，此处取15°；排水孔距为2～3m ，此处取3m ；孔径约为150～200mm ，不宜过小，以防堵塞，此处取200m ；孔深一般为帷幕深度的0.4～0.6倍，高、中坝的排水孔不宜小于10m ，此处取10m ，沿坝轴线方向设置一排。
4 软弱带处理4.1 断层破碎带的危害断层破碎带的强度低，压缩变形大，易于使坝基产生不均匀沉降，引起不利的应力分布，还会使坝至坝体开裂。
如果破碎带与水库相同，还会使坝底的渗透压力加大，甚至产生机械或化学管涌，危及大坝安全。
4.2 断层破碎带处理措施对倾角较陡的走向近于顺河流流向的破碎带，可采用开挖回填混凝土的措施，做成混凝土塞，其高度可取断层厚度的1～1.5倍，且不小于1.0m，见图。
如破碎带延伸至坝体上、下游边界线以外，则混凝土塞也应向外延伸，延伸长度取为1.5～2.0倍混凝土塞的高度。
