一、熔断器的结构与主要技术参数

10kv熔断器引言熔断器在电力系统中起着重要的作用，它能够保护电力设备和供电网络免受过电流的损害。

10kv熔断器是一种用于高压电网的保护设备，广泛应用于输变电系统和工业领域。

本文将对10kv熔断器的原理、结构和应用进行详细介绍。

一、10kv熔断器的原理熔断器是一种过电流保护设备，它的工作原理基于电流的热效应。

当电流超过熔丝能够承受的额定电流时，熔丝会因发热而熔断，从而切断电路。

10kv熔断器的熔丝采用特殊的合金材料制成，具有较高的导电能力和较低的电阻，并且具有较低的熔点。

当电流超过额定电流时，熔丝会迅速发热并熔断，使电路断开，起到保护作用。

二、10kv熔断器的结构10kv熔断器一般由熔丝、熔断器体、触头和外壳等部分组成。

1.熔丝：熔丝是10kv熔断器的核心部件，它负责承载和熔断过大电流。

熔丝一般由铜、铝或铅合金制成，具有较低的电阻和较高的熔点。

熔丝的直径和长度根据熔断器的额定电流和额定电压确定。

2.熔断器体：熔断器体是熔断器的外壳，它通常由陶瓷、玻璃纤维等绝缘材料制成，具有良好的绝缘性能和机械强度。

熔断器体的形状和大小根据熔断器的额定电流和额定电压确定。

3.触头：触头是熔断器中与熔丝连接的部件，它一般由铜或铜合金制成，具有良好的导电性能和耐热性。

触头通过螺纹或插孔与熔断器体连接，确保熔丝能够正常工作。

4.外壳：外壳是熔断器的保护罩，一般由金属材料制成，具有良好的耐压和防护性能。

外壳能够隔离熔断器内部的高压部件，防止触电事故的发生。

三、10kv熔断器的应用10kv熔断器广泛应用于输变电系统和工业领域，其主要功能是保护电气设备和供电网络免受过电流的损害。

1.输变电系统：在输变电系统中，10kv熔断器常用于主变压器的保护和分段开关的保护。

当电流异常时，熔断器能够快速熔断，切断电路，保护设备和系统的安全运行。

2.工业领域：在工业领域，10kv熔断器通常应用于高压开关柜和电容器组的保护。

熔断器能够对电流过载和短路进行可靠保护，防止设备损坏和事故发生。

熔断器工作原理-用途和结构-技术参数-工作的物理过程————————————————————————————————作者：————————————————————————————————日期：熔断器工作原理/用途和结构/技术参数/工作的物理过程1、熔断器（fuse-link）的用途和结构熔断器是当电流超过规定值一定时间后，以它本身产生的热量使熔体熔化而分断电器的保护电器，它是集感应、比较与执行于一体的最简单且性能优异的保护电器，在低压配电线路中作短路和过载保护用。

由于熔断器对过载反应不灵敏，所以不宜用于过载保护，主要用于短路保护。

熔断器主要由熔体和安装熔体的熔管和熔座组成。

其中熔体是主要部分，既是感受元件又是执行元件。

熔体可以做成丝状、片状、带状、笼状，材料有两类：低熔点材料，如铅、锌、锡及铅锡合金；另一类为高熔点材料，如银、铜、铝等。

熔管的材料为陶瓷、绝缘钢纸或玻璃纤维。

2、熔断器的主要工作原理和主要技术参数：熔断器是一种结构简单、使用方便、价格低廉的保护电器。

它主要有熔体和安装熔体的导电零件组成，此外还有绝缘座和绝缘管组成。

使用时，熔体被保护电路串联，当电路为正常负载电流时，熔体温度较低。

如果电路发生短路故障时，电路电流增大，熔体发热。

当熔体温度升高到熔点时，自行熔断，分断故障电路，达到保护线路的目的。

3、熔断器工作的物理过程：1）.熔体升温当电路中出现短路电流时，使熔体温度升高到熔化温度，但熔体仍然处于固体状态，并没有开始熔化。

此时，电流越大，温度上升越快。

2）.熔体熔化熔体继续吸收热量，其中部分金属开始从固体状态转变为液体状态。

由于熔体熔化需要吸收一部分热，因此，这个阶段内，熔体温度始终保持在熔点。

3）.电弧产生熔化了的金属继续被加热直至汽化，即出现金属蒸汽。

此时，由于瞬间小的绝缘间隙的出现，电流突然中断，此时的电路电压会立即击穿此间隙，产生电弧，从而使电路又一次接通，形成第二次加热阶段。

<<电力拖动控制线路与技能训练>>教学大纲一、说明1.课程的性质和内容本课程是我校电工电子专业的一门集专业理论与技能训练于一体的课程。

主要内容包括常用低压电器及其拆装与维修；电动机的基本控制线路及安装、调试与维修；常用生产机械的控制线路及其安装、调试与维修；变频调速系统。

2.课程的任务和要求本课程的任务是使学生具掌握与电力拖动有关的专业理论知识与操作技能，培养学生理论联系实际和分析解决一般技术问题的能力，达到国家规定的技能等级标准要求。

本课程的基本要求是：掌握常用低压电器的功能、结构、基本原理、选用原则及其拆装维修方法；掌握电动机基本控制线路的构成、工作原理、分析方法及其安装、调试与维修；掌握常用生产机械电气控制线路的分析方法及其安装、调试与维修；熟悉变频器的分类、基本结构、工作原理及主要功能，掌握通用变频器的选用、安装、调试、维护及常见故障检修。

3.教学中应注意的问题教学中应注意明确培养目标，突出职业教育的特点，加强直观教学，强化基本技能训练、综合技能训练等实践性教学环节，密切联系生产实际，使理论和实践有机地结合起来，着重培养学生理论联系实际和分析解决实际问题的能力。

本课程总学时为理论224，实训24周。

二、学时分配表说明：授课时，教师可根据实际情况对第三单元、第四单元进行适当的删减。

三、课程内容与要求绪言教学要求：1.了解电力拖动的组成、优点和发展概况。

2.明确本课程的性质、内容、任务和要求以及学习中应注意的问题。

教学内容：一、电力拖动。

二、学习目标。

三、注意事项。

教学重点：1. 了解电力拖动组成及特点。

2. 明确本课程学习目标，并对学生提出具体要求。

第一单元常用低压电器及其安装、检测与维修教学要求：1.了解常用低压电器的种类、型号组成形式。

2.熟悉常用低压电器的功能、结构及原理。

3.掌握常用低压电器的选用和拆装维修方法。

4.熟记常用低压电器的图形符号和文字符号。

教学内容：课题一低压电器的分类和常用术语一、低压电器的分类二、低压电器的常用术语课题二低压熔断器一、熔断器的结构与主要技术参数二、常用低压熔断器三、熔断器的选用四、熔断器的安装与使用课题三低压开关一、低压断路器二、负荷开关三、组合开关课题四主令电器一、按钮二、行程开关三、万能转换开关四、主令控制器五、凸轮控制器课题五接触器一、交流接触器二、直流接触器三、接触器的选择四、接触器的安装与使用五、接触器的常见故障及处理方法课题六继电器一、电磁式继电器二、时间继电器三、热继电器四、速度继电器五、压力继电器六、固态继电器教学重点：1.掌握常用低压电器的种类，型号及其命名方式。

快速熔断器基本知识随着电子技术的迅猛发展，半导体元器件已开始被广泛应用于电气控制和电力拖动装置中。

然而，由于各种半导体元器件的过载能力很差，通常只能在极短的时间内承受过载电流，时间稍长就会将其烧坏。

因此，一般熔断器已不能满足要求，应采用动作迅速的快速熔断器进行保护，快速熔断器又称为半导体器件保护熔断器。

①快速熔断器的结构目前，常用的快速熔断器主要有RS系列有填料快速熔断器、RLS系列螺旋式快速熔断器和NGT系列半导体器件保护用熔断器三大类。

a．RS系列有填料快速熔断器常用RS系列有填料快速熔断器主要有RS和RS3两个系列产品。

其中，RS0系列产品主要用于硅整流元器件及其成套装置的短路保护，RS3系列产品主要用作晶闸管及其成套装置的短路保护。

快速熔断器的结构与RTO系列有填料封闭管式熔断器的结构基本一致，只是熔体的材料和形状有所不同。

RS3系列快速熔断器它主要由瓷熔管、石英砂填料、熔体和接线端子组成。

其中，熔管一般用高频陶瓷制成，熔管内填充石英砂填料；熔体一般由性能优于铜的纯银片制成，银片上开有v形深槽，使熔片的狭窄部分特别细，因此，过载时极易熔断。

另外，熔体沿轴向还设有多个断口以适应熄弧的需要。

还有，为缩小安装空间和保证接触良好，快速熔断器的接线端子一般做成表面镀银的汇流排式。

以上结构使熔断器达到快速熔断的要求。

b．RLS系列螺旋式快速熔断器RLS系列快速熔断器是RL系列螺旋式熔断器的派生产品，除熔体材料(采用变截面银片)和结构不同外，其基本结构和外形没有多大区别。

目前，常用的有R151和R152两个系列产品，它们适用于小容量的硅整流器件和晶闸管的短路或过载保护。

c．NGT系列半导体器件保护用熔断器NGT系列熔断器是我国引进德国AGE公司制造技术生产的一种高分断能力快速熔断器，其结构也是有填料封闭管式。

该系列熔断器具有功率损耗小、性能稳定、分断能力高等铖点，广泛应用于半导体器件保护。

②常用快速熔断器的技术数据常用快速熔断器主要有RS系列、RLS系列和TGT系列产品。

熔断器的种类及主要参数选择
熔断器按其结构形式有插入式、螺旋式、有填料密封管式、无填料密封管式等，品种规格许多。

在电气掌握系统中常常选用螺旋式熔断器，它有明显的分断指示和不用任何工具就可取下或更换熔体等优点。

最近推出的新产品中RL6、RL7系列可以取代老产品RL1、RL2系列；RLS2系列是快速熔断器，用以爱护半导体硅整流元件及晶闸管，可取代老产品RLS1系列。

RT12、RT15、NGT等系列是有填料密封管式熔断器，瓷管两端铜帽上焊有联结板，可直接安装在母线排上；RT12、RT15系列带有熔断指示器，熔断时红色指示器弹出。

RT14系列熔断器带有撞击器，熔断时撞击器弹出，既可作熔断信号指示，也可触动微动开关以切断接触器线圈电路，使接触器断电，实现三相电动机的断相爱护。

熔断器的主要参数如下：
（1）额定电压:指熔断器长期工作时和分断后能够承受的电压，其值一般等于或大于电气设备的额定电压。

（2）额定电流:指熔断器长期工作时，各部件温升不超过规定值时所能承受的电流。

厂家为了削减熔断器额定电流的规格，熔断器的额定电流等级比较少，而熔体的额定电流等级比较多，也即在一个额定电流等级的熔断器内可以分装几个额定电流系统的熔体，但熔体的额定电流最大不超过熔断器的额定电流。

（3）极限分断力量：指熔断器在规定的额定电压和功率因数（或
时间常数）的条件下能分断的最大电流值，在电路中消失的最大电流值一般是指短路电流值。

所以，极限分断力量也反映了熔断器分断短路电流的力量。

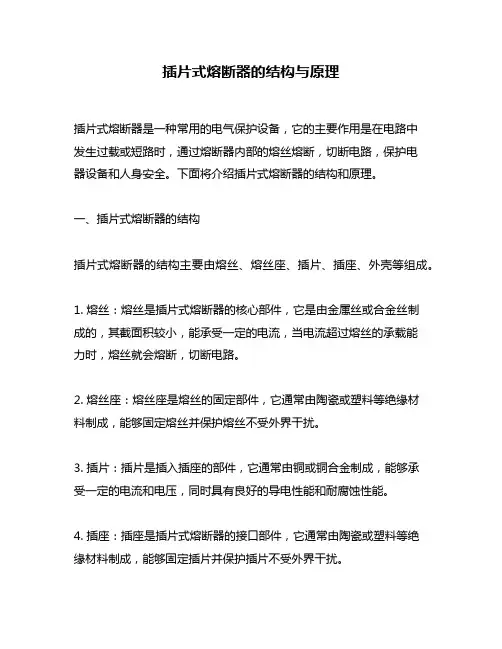

插片式熔断器的结构与原理插片式熔断器是一种常用的电气保护设备，它的主要作用是在电路中发生过载或短路时，通过熔断器内部的熔丝熔断，切断电路，保护电器设备和人身安全。

下面将介绍插片式熔断器的结构和原理。

一、插片式熔断器的结构插片式熔断器的结构主要由熔丝、熔丝座、插片、插座、外壳等组成。

1. 熔丝：熔丝是插片式熔断器的核心部件，它是由金属丝或合金丝制成的，其截面积较小，能承受一定的电流，当电流超过熔丝的承载能力时，熔丝就会熔断，切断电路。

2. 熔丝座：熔丝座是熔丝的固定部件，它通常由陶瓷或塑料等绝缘材料制成，能够固定熔丝并保护熔丝不受外界干扰。

3. 插片：插片是插入插座的部件，它通常由铜或铜合金制成，能够承受一定的电流和电压，同时具有良好的导电性能和耐腐蚀性能。

4. 插座：插座是插片式熔断器的接口部件，它通常由陶瓷或塑料等绝缘材料制成，能够固定插片并保护插片不受外界干扰。

5. 外壳：外壳是插片式熔断器的保护部件，它通常由金属或塑料等材料制成，能够保护熔丝、熔丝座、插片和插座等部件不受外界干扰和损坏。

二、插片式熔断器的原理插片式熔断器的原理是利用熔丝的熔断特性来保护电路。

当电路中的电流超过熔丝的承载能力时，熔丝就会熔断，切断电路，从而保护电器设备和人身安全。

插片式熔断器的熔丝通常由金属丝或合金丝制成，其截面积较小，能承受一定的电流。

当电路中的电流超过熔丝的承载能力时，熔丝就会受热膨胀，最终熔断，切断电路。

熔丝熔断后，插片式熔断器就会失去导电能力，从而保护电器设备和人身安全。

插片式熔断器的熔丝座通常由陶瓷或塑料等绝缘材料制成，能够固定熔丝并保护熔丝不受外界干扰。

插片式熔断器的插片和插座通常由铜或铜合金制成，能够承受一定的电流和电压，同时具有良好的导电性能和耐腐蚀性能。

插片式熔断器的外壳通常由金属或塑料等材料制成，能够保护熔丝、熔丝座、插片和插座等部件不受外界干扰和损坏。

总之，插片式熔断器是一种常用的电气保护设备，它的结构简单、可靠，能够有效地保护电器设备和人身安全。

《电力拖动控制线路与技能训练》教学大纲一、课程性质和任务本课程是技工学校电气维修专业的一门集专业理论与技能训练于一体的课程。

主要内容包括常用低压电器及其拆装与维修；电动机的基本控制线路及其安装、调试与维修；常用生产机械的电气控制线路及其安装、调试与维修；电动机的自动调速系统及其调试与维修。

二、课程教学目的、要求。

本课程的目的是使学生掌握与电力拖动有关的专业理论知识与操作技能，培养学生理论联系实际和分析解决一般技术问题的能力，达到国家规定的中级维修电工技术等级标准的要求。

课程的基本要求是：（1）掌握维修电工安全知识和急救（2）掌握常用低压电器的功能、结构、基本原理、选用原则及其拆装维修方法。

（3）掌握电动机基本控制线路的构成，工作原理，分析方法及其安装、调试与维修。

（4）掌握常用生产机械电气控制线路的分析方法及其安装、调试与维修。

（5）熟悉电动机的制动和调速系统的工作原理、分析方法及其调试与维修。

（6）掌握PLC的结构、使用和维修。

三、教学中注意的问题在教学过程中，要明确培养目标，突出职业教育的特点，加强直观教学，强化基本技能训练、综合技能训练等实践性教学，密切联系生产实际，使理论和实践有机地结合起来，着重培养学生理论联系实际和分析解决实际问题的能力。

四、学时分配。

（分两学期完成）五、教学内容与要求。

（一）绪论1、教学要求。

（1）了解电力拖动的组成、优点和发展概况。

（2）明确本课程的性质、内容、任务和要求及学习中应注意的问题。

2、教学内容。

（1）电力拖动及其组成（2）本课程的性质、内容、任务和要求（3）学习中应注意的问题3.教学重点：（1）了解电力拖动组成及特点。

（2）明确本课程学习目标，并对学生提出具体要求。

4、教学建议。

（1）可带领学生到生产实习车间参观，结合生产实际讲授电力拖动的组成及各部分的作用，以增强学生的感性认识，激发学生的学习兴趣。

（2）通过参观学习，增加理论联系实际的机会。

（二）维修电工安全知识和急救1、教学要求：（1）掌握安全用电的基本常识（2）掌握电工基本的知识和工作范围内的安全操作规程2、教学内容。

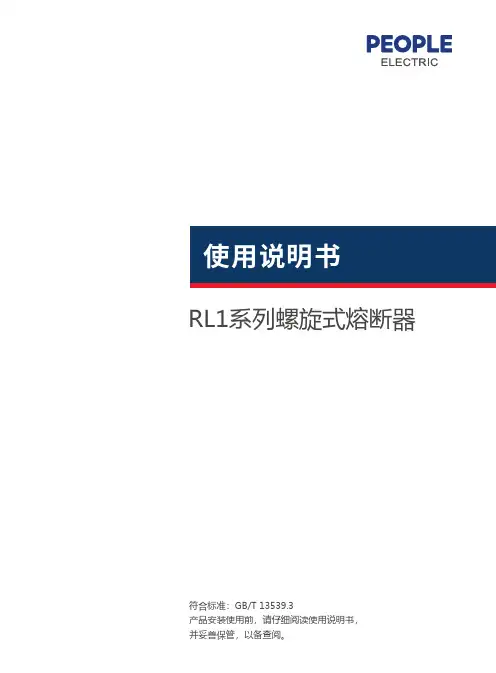

R L1系列螺旋式熔断器符合标准：GB/T 13539.3产品安装使用前，请仔细阅读使用说明书，并妥善保管，以备查阅。

-1-RL 警告：更换熔断体时，请先切断电源，不允许带电操作，以免触电！注意：1、不得湿手操作，以防触电。

2、熔断体熔断后，应先查明原因，排除故障后再更换。

3、更换熔断体时：1）防止烫伤；2）必须选原规格的熔断体，不得用其它规格的熔断体代替。

4、运行中如果有两相熔断，更换熔断体时应同时更换三相。

一、概述：1、结构：RL1螺旋式熔断器（以下简称熔断器）由瓷帽、熔断体和基座三部分组成。

2、用途：主要用于交流50Hz ，额定电压380V ，额定电流200A 及以下的线路中，作线路、电气设备的过载和短路保护之用。

3、符合标准：GB/T 13539.3。

二、型号说明：熔断体额定电流熔断器额定电流1/螺旋式熔断器设计序号-2-三、 主要技术参数1、 熔断器的额定电流和极限分断能力见表1。

熔断器型 号熔断器额定电流A熔断体额定电流A分断能力kA COS ΦRL1-15 15 RL1-6060 RL1-100 RL1-200 100200 100，125，150，2000.3550 0.250.25表12,4,5,6,10,1520,25,30,35,40,50,6060，80，1002 熔断器的约定电流值。

当周围介质温度为20±5℃，在表2规定的约定时间内，通过约定不熔断电流Inf 时不熔断，通过约定熔断电流If 时必须熔断。

表2注：1)按熔断器标准规定；2)对“gM ”熔断体见GB /T 13539.1中5.7.1条。

4＜In ＜1616≤In ≤6363＜In ≤160160＜In ≤40023In ≤42.1In 1.9In1.6In1.5In 1.5In1.25In1If Inf 约定电流/A 约定时间/h“gG ”熔断体额定电流In(A)四、 外形及安装尺寸熔断器的外形及安装尺寸见图1、图2和表3。
