高频电子线路课程设计集电极调幅电路

提供全套毕业论文，各专业都有高频电子线路课程设计报告课题：调幅发射机与接收机整机设计学院：信息科学技术学院专业：通信工程姓名：组员： 5二零一四年十一月摘要本次课程设计，我们利用高频载波的克拉泼震荡电路产生正弦波，利用共集电极调幅电路进行调幅，产生AM调幅波。

然后将调幅波通过包络检波器进行包络检波，由于波形失真较严重，我们在后面添加了LC式集中选择性滤波器。

借助Multisum12.0仿真软件进行仿真。

得到了较理想的波形。

【关键词】Multisum AM波调制解调多级RC滤波器一．设计目的1.熟悉使用仿真软件Multisum12.0，掌握仿真操作；2.加深对通信电子线路设计的认识；3.加深对振荡器，调幅电路，解调的理解；4.了解电路的工作原理以及参数变化所带来的影响；二.设计的实现1．系统概述调幅波的设计可以分成两个主要的模块，高频载波信号采用了克拉泼震荡电路来产生；调幅电路由集电极调幅电路来产生。

克拉泼电路是西勒电路的进一步改进，提高了频率的稳定度，减少了外界的不稳定的因素，但是也存在少许误差。

集电极调制，调制信号控制集电极电源电压，以实现调幅。

优点，集电极效率高，晶体管获得充分的利用，缺点是，已调波的边频带功率由调制信号供给，因而需要大功率的调制信号源。

电路实现模块：如图调制信号集电极调制调幅波1、振荡电路原理分析：振荡电路一般分为两种工作原理，其一为反馈式振荡器，其二是负阻式振荡器，本实验中采用的是反馈式。

反馈型振荡器是由放大器和反馈网络组成的一个闭合环路。

它由放大器和反馈网络两大部分组成。

放大器通常以某种选频网络（如振荡回路）作负载, 是一种调谐放大器；反馈网络一般是由无源器件组成的线性网络。

其通过噪声产生起振，从而形成一个起振、非线性放大、反馈，再放大、最终趋于稳定的过程。

在该过程中需要满足三个条件，即起振条件，平衡条件以及稳定条件。

起振条件要求ＡＦ>1,且相位相反（πφφn F A 2=+）。

通信与信息工程学院高频电子线路课程设计班级：通信工程姓名：学号：指导教师：设计时间：2016年1月4日－2016年1月8日成绩：评通信与信息工程学院二〇一三年摘要调幅式收音机一般都采用超外差式，它具有灵敏度高、功能工作稳定、选择性好及失真度小等优点。

所谓外差，是指天线输入信号和本机振荡信号产生一个固定中频信号的过程，超外差收音机在检波之前，先进行变频和中频放大，然后检波，音频信号经过低频放大送到扬声器。

由于其中的中频放大器对固定中频信号进行放大，所以该收音机的灵敏度和选择性课大大提高，但同时也会附带中频干扰。

关键词：收音机、组装、调试1．设计任务及目的1.1设计任务完成超外差式收音机的组装与调试1.2目的通过这次实验可以让我们更进一步理解巩固所学的基本理论和基本技能，培养运用仪器仪表检测元器件的能力以及焊接、布局、安装、调试电子线路的能力，培养及锻炼我们测试排查实际电子线路中故障的能力，加强对电子工艺流程的理解熟悉。

2. 超外差式调幅收音机的原理及电路图2.1 超外差式调幅收音机电路原理图如图2-1为超外差式收音机的电原理图：图2-12.2超外差式调幅收音机的工作原理分析超外差式收音机主要由输入电路、混频电路、中放电路、检波电路、前置低频放大器、功率放大电路和喇叭或耳机组成2.2.1输入调谐电路输入调谐电路由双连可变电容器的CA和T1的初级线圈Lab组成，是一并联谐振电路，Tl是磁性天线线圈，从天线接收进来的高频信号，通过输入调谐电路的谐振选出需要的电台信号，电台信号频率是f=l／2πLabCA，当改变CA时，就能收到不同频率的电台信号。

2.2.2变频电路本机振荡和混频合起来称为变频电路。

变频电路是以VT l为中心，它的作用是把通过输入调谐电路收到的不同频率电台信号(高频信号)变换成固定的465KHz的中频信号。

VTl、T2、Cb等元件组成本机振荡电路，它的任务是产生一个比输入信号频率高465 KHz的等幅高频振荡信号。

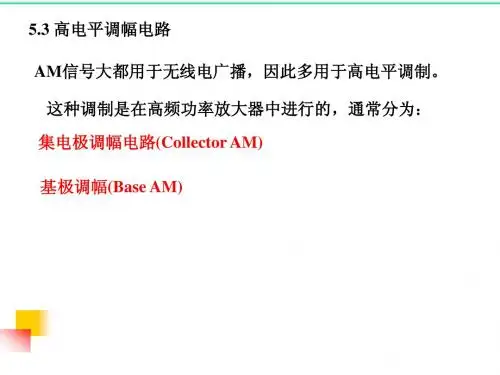

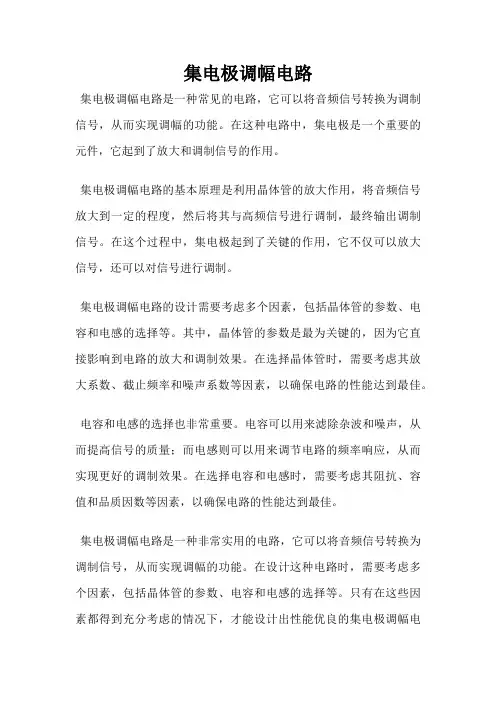

集电极调幅电路
集电极调幅电路是一种常见的电路，它可以将音频信号转换为调制信号，从而实现调幅的功能。

在这种电路中，集电极是一个重要的元件，它起到了放大和调制信号的作用。

集电极调幅电路的基本原理是利用晶体管的放大作用，将音频信号放大到一定的程度，然后将其与高频信号进行调制，最终输出调制信号。

在这个过程中，集电极起到了关键的作用，它不仅可以放大信号，还可以对信号进行调制。

集电极调幅电路的设计需要考虑多个因素，包括晶体管的参数、电容和电感的选择等。

其中，晶体管的参数是最为关键的，因为它直接影响到电路的放大和调制效果。

在选择晶体管时，需要考虑其放大系数、截止频率和噪声系数等因素，以确保电路的性能达到最佳。

电容和电感的选择也非常重要。

电容可以用来滤除杂波和噪声，从而提高信号的质量；而电感则可以用来调节电路的频率响应，从而实现更好的调制效果。

在选择电容和电感时，需要考虑其阻抗、容值和品质因数等因素，以确保电路的性能达到最佳。

集电极调幅电路是一种非常实用的电路，它可以将音频信号转换为调制信号，从而实现调幅的功能。

在设计这种电路时，需要考虑多个因素，包括晶体管的参数、电容和电感的选择等。

只有在这些因素都得到充分考虑的情况下，才能设计出性能优良的集电极调幅电
路。

（二 〇 一 一 年 十 二 月课程设计报告题 目： 调幅收音机（软件部分） 学生姓名： 沈慧婷 学 院： 信息工程学院 系 别： 电子系 班 级： 电子09-1班 指导教师： 乌仁格日乐目录第一部分调幅收音机原理及电路实现 .........................................一、调幅收音机原理......................................................二、器件的识别及测量...................................................三、调幅收音机单元电路指标计算、焊接及功能测试.......................... 第二部分调幅收音机的仿真与分析 ...........................................一、仿真注意事项........................................................二、单元电路的仿真与分析................................................三、调幅收音机系统电路的级联仿真....................................... 第三部分产品验收 .......................................................一、收音机效果验收......................................................二、课程设计体会及建议............................................第二部分调幅收音机的仿真与分析一、仿真注意事项调幅收音机的仿真与分析是高频电子线路课程设计的重要组成环节。

设计要求应用multisim仿真软件对实际电路进行仿真、分析与验证，使学生加深对实际电路的理解。

高频电子电路课程设计概述在高频电子电路这门课程中，我们会学习到高频电路的基本知识，包括二极管、晶体管、场效应管等器件的特性，以及放大器、滤波器、混频器等电路的设计与分析方法。

本文档将介绍我们本学期完成的高频电子电路课程设计，其中包括设计过程、结果分析和改进思路等。

设计内容我们本学期的高频电子电路课程设计内容是设计一个工作频率为1GHz的放大器电路。

放大器的输入功率为5dBm，输出功率需达到30dBm，同时要求保证较好的线性度和稳定性。

设计过程首先，我们进行了器件的选取。

考虑到需要较高的输出功率和良好的线性度，我们选择了一对反向耦合场效应管（RCA3810）。

RCA3810由两个相互耦合的n沟道MOSFET管组成，可以较好地满足我们的设计需求。

接下来，我们进行了放大器电路的设计。

我们采用了共源放大器的结构，并采用电压偏置方式作为偏置调整方法。

同时，为了保证稳定性，在输入端加入了一个电容C1，以防止输入信号的反向耦合。

在输出端，我们采用共阴极的结构。

接下来进入仿真设计环节。

我们使用ADS软件进行了电路的仿真设计。

仿真结果表明，我们的设计能够达到预期要求，即工作频率为1GHz，输出功率可达30dBm，同时保证了较好的线性度和稳定性。

结果分析我们将仿真得到的放大器电路输出波形及SPICE仿真电路截图如图所示：放大器电路输出波形放大器电路输出波形图1 放大器电路输出波形SPICE仿真电路截图SPICE仿真电路截图图2 SPICE仿真电路截图从图1中可以看出，我们的放大器电路能够较好地放大输入信号，并将其转换为输出信号。

同时，从图2中可以看出，我们的电路经过了建模和仿真，在输出功率、线性度和稳定性等方面都能够满足我们的设计要求。

改进思路虽然我们的设计已经能够满足我们本次的设计要求，但我们还是发现一些可以进一步改进的地方。

首先，我们可以考虑优化器件的选取，并采用更好的电路结构，以进一步提高功率和稳定性。

同时，我们可以加强仿真和实验验证，以进一步检验我们的设计并发现潜在问题。

高频电子线路课程设计（论文）基极调幅电路设计摘要调幅是使高频载波信号的振幅信号随调制信号的瞬时变化而变化。

也就是说通过用调制信号来改变高频信号的幅度大小，使得调制信号的信息包含高频信号，通过天线把高频信号发射出去，然后就把调制信号也传播出去了。

这时候在接收端可以把调制信号解调出来，也就是把高频信号解读出来就可以得到调制信号了。

调幅波的形成早期移动通信电台大都采用调幅方式，由于信道衰落会使模拟调幅产生附加调幅而失真，目前已经很少采用。

调频制在抗干扰和衰落会使模拟调幅产生附加调幅而造成失真，目前已很少采用。

调频制在抗干扰和抗摔落性能方面优于调幅制，对移动信道有较好的适应性。

高频信号的幅度随着调制信号作相应的变化，这就是调幅波。

由于高频信号的幅度很容易被周围的环境所影响。

所以现在这种技术已经比较少被采用。

但在简单设备的通信中还有采用。

比如收音机中的AM波段就是调幅波。

所谓基极调幅，就是用调制信号电压来改变高功率放大器的基极偏压，以实现调幅。

其基本原理是，低频调制信号电压与直流偏压相串联。

放大器的有效偏压等于这两个电压之和，它随着调制信号波形而变化。

使三极管工作在欠压状态下，集电极电流的基波分量随着基极电压成正比变化。

因此，集电极的回路输出高频电压振幅将随着调制信号的波形而变化，于是得到调幅波输出。

关键词：基极调幅；载波信号；调制信号；欠压状态目录第1章绪论 (1)1.1基极调幅电路的应用意义 (1)1.2本文研究内容 (2)第2章基极调幅电路硬件设计 (3)2.1总体设计方案 (3)2.2整体电路图及分析 (3)2.3晶体管工作特性曲线分析 (4)第3章电路仿真与参数计算 (7)3.1电路图仿真结果与分析 (7)3.2有关参数计算与分析 (8)第4章课程设计总结 (10)参考文献 (11)附录： (13)第1章绪论1.1基极调幅电路的应用意义为了将低频信号有效地辐射出去，为了使发射与接收效率碌在发射机与接收机方面部必须采用天线和谐振回路。

目录一．背景介绍 0二．选题概述 (2)1集电极振幅调幅器的工作原理 (2)2集电极电路脉冲的变化情况 (2)3集电极调幅波形图 (3)4集电极调幅的静态调制特性 (4)三．设计要求与任务........................................ 错误!未定义书签。

四．设计思路.. (5)1调幅波的数学表示式推导 (5)2集电极调幅电路的工作状态分析 (5)五．设计采用硬件及软件环境概述 (6)1仿真软件MULTISIM14概述 (6)1.1仿真软件概述 (6)1.2界面预览 (6)1.3元器件库的说明 (7)1.4注意事项及可能遇到的问题 (7)2元器件说明 (7)六．设计过程及设计电路 (8)1集电极振幅调制设计电路 (8)2集电极振幅调制仿真电路 (9)3调制信号波形和集电极调幅输出波形的比较和分析 (9)4电路的改进 (10)4.1此电路的优缺点 (10)4.2改进方案 (10)七．结果................................................. 错误!未定义书签。

2 八．设计心得............................................. 错误!未定义书签。

2 参考文献.. (12)一．背景介绍调制器与解调器是通信设备中的重要部件。

所谓的调制，就是用调制信号去控制载波某个参数的过程。

调制信号是由原始消息（如声音、数据、图像等）转变成的低频或视频信号，这些信号可以是模拟的，也可以是数字的，通常用uΩ或f(t)表示。

未受调制的高频振荡信号称为载波，可以是正弦波，也可以是非正弦波；但必须是周期性信号，用符号u c和i c表示。

受调制后的振荡波称为已调波，它具有调制信号的特征。

振幅调制是由调制信号去控制载波的振幅，使之按信号的变化规律，严格的讲是使高频振荡的振幅与调制信号呈线性关系，其他参数（频率和相位）不变。

集电极调幅电路设计与仿真1. 介绍在通信领域中，调幅（Amplitude Modulation，AM）是一种常见的调制方式。

调幅允许在一个载波信号上通过改变幅度来传输信息。

为了实现调幅，需要设计和搭建集电极调幅电路。

2. 集电极调幅电路原理集电极调幅电路是一种用于调幅的电路。

其基本原理是通过控制集电极电流来改变输出信号的振幅。

3. 集电极调幅电路设计步骤3.1 电路图设计首先，我们需要根据调幅电路的要求设计电路图。

电路图中应包含调制信号发生器、放大器和电源等关键组件。

3.2 选择元器件根据电路图，我们需要选择适合的元器件。

具体的元器件包括晶体二极管、电容、电阻以及放大器等。

3.3 封装布局设计选好元器件后，需要进行封装布局设计。

合理的封装布局可以提高电路的稳定性和可靠性。

3.4 连接电路在完成电路图、元器件选择和封装布局设计后，需要将元器件按照电路图进行连接。

确保连接的准确性和稳定性。

3.5 模拟仿真根据已连接的电路，进行模拟仿真。

模拟仿真可以验证电路设计的正确性和稳定性，发现潜在问题并进行修复。

4. 集电极调幅电路的性能参数集电极调幅电路的性能参数是评估电路性能的关键指标。

以下是一些常见的性能参数：4.1 幅度调制度幅度调制度反映了调幅信号的最大幅度与基准载波信号幅度之比。

4.2 调制度非线性度调制度非线性度衡量了调制度随调制信号变化的线性度。

4.3 频率响应频率响应是衡量电路在不同频率下的输入输出关系的指标。

4.4 失真度失真度是衡量信号在传输过程中所产生的变形程度的指标。

5. 集电极调幅电路的优化方法为了提高集电极调幅电路的性能，可以采取以下优化方法：5.1 元器件选型优化选择性能更好的元器件，如低失真二极管和高品质电容等，可以提高电路的稳定性和线性度。

5.2 电路布局优化进行合理的电路布局设计，例如降低干扰、减少回线长度等，可以提高电路的抗干扰能力和信号传输质量。

5.3 反馈控制优化通过引入反馈控制机制，可以提高电路的稳定性和可靠性。

集电极调幅电路集电极调幅电路（Collector Modulation Circuit）是一种具有重要应用价值的调制电路，用于将低频信号调制到高频信号中。

集电极调幅电路由基极电阻、电位器、LC震荡电路、集电极电容器、励磁电容器、负载电阻等部分组成。

其工作原理是通过改变基极电阻的大小，使变化的直流偏置电压传递到集电极上，从而形成调制。

整个集电极调幅电路可以分为两个部分：高频部分和低频部分。

高频部分包括谐振电路和激励电路，而低频部分包括调制电路和滤波电路。

其中，谐振电路是产生高频信号的关键部分，通过将电容器和电感器组成LC电路，使载波振荡产生，并且保证载波频率的稳定。

激励电路则是为了激励谐振电路振荡，一般采用谐振电路共振的方式来激励。

调制电路用于将低频信号与高频信号进行混合，通过改变基极电阻的大小，将低频信号的变化传递到集电极电容上，从而进行调制。

滤波电路则是为了将混合后的信号进行滤波，去掉非理想调制产生的杂波和高频分量等。

集电极调幅电路的优点是其简单、实用性强、稳定性好、灵敏度高和输出功率大。

在广播、通讯、音频设备和医疗设备等领域都有广泛的应用。

例如，在广播领域中，集电极调幅电路被用于将音频信号调制到天线的射频信号中，实现广播节目的传播。

在通讯领域中，集电极调幅电路可以将低频信号调制到高频载波中，然后通过天线进行传输。

在医疗领域中，集电极调幅电路可以用于心电图和脑电图等生物信号的采集和分析。

集电极调幅电路的缺点是其调制指数（Modulation Index）难以控制，当调制指数过大时，会产生失真和畸变。

此外，由于该电路的谐振频率受到环境和元器件等因素的影响，对谐振频率的抑制和抗干扰能力较弱。

总之，集电极调幅电路具有广泛的应用，并且在高频调制中具有明显的优势。

鉴于其优点和缺点，设计集电极调幅电路时，应当注重电路的稳定性和灵敏度，采用适当的抑制和滤波方法，以避免失真和干扰。

琼州学院电子信息工程学院课程设计报告课程名称：高频电子线路设计题目：集成电路的调频和调幅专业：通信工程班级：学生姓名：学号：起止日期：指导教师：集成电路的调频和调幅XX（XX学院电子信息工程学院，）摘要：集成电路具有体积小、功耗低、可靠性高、性能好以及易于使系统整机实现少调整和不调整等优点，通信电路正迅速向急方向发展。

不仅集总参数电路正在迅速集成化，分布参数电路也在集成化。

随着集成电路设计与工艺技术的进步，现在已有可能将一个电子系统或其子系统集成在一个芯片上，称为系统集成。

它改变了用通用元、器件组装电子系统的传统方法，而直接将系统制作在芯片上，从而大大促进了系统、电路与工艺的结合。

收音机的发展一般经过电子管、晶体管再到集成电路。

集成电路收音机由于使用元器件少、可靠性强、耗电省、成本低、重量轻、体积小等优点，已经开始取代分立元件式晶体管收音机。

本次的组装的收音机具有调频、调幅两波段收音功能，采用的是调频调幅CD1691集成块。

CD1691集成电路有以下几个特点：其内部几乎包括了收音机所必需的电路，有独立的调幅振荡器、调幅双平衡混频器、调幅和调频中频放大器、调幅和调频解调器、AGC电路、AFC电路和功率放大器等。

为使外接元件少且便于集成，CD1691内部大量采用直接耦合的电路形成；工作电压范围宽。

CD1691内部设有精密稳压电路，而且外加电源电压的范围大，其允许变动的范围为3～12V；用集成双差分放大电路组成混频器，提高了对信号中干扰成分的抑制能力；灵敏度高。

具有5级中频放大，级间均采用直接耦合。

前4级可以加AGC控制；外接元件少。

中频放大直接耦合，无需外接元件。

整个功率放大部分只接1只退耦电容；功率放大器的输入阻抗高，约为200千欧姆；调幅收音机与调频收音机的转换十分简单，仅用1只2*2波段开关，控制CD1691内部的电子开关，完成调幅收音与调频收音的转换。

此调频调幅接收机的电源供给采用自带直流稳压电源直接供给。

一、课程设计内容1.课程设计目的：通过课程设计，使学生加强对通信电子电路的理解，学会查寻资料﹑方案比较，以及设计计算等环节。

进一步提高分析解决实际问题的能力，创造一个动脑动手﹑独立开展电路实验的机会，锻炼分析﹑解决通信电子电路问题的实际本领，真正实现由课本知识向实际能力的转化；通过典型电路的设计与仿真分析，加深对基本原理的了解，增强学生的实践能力。

2.课题题目1)集电极调幅电路的设计与仿真2)二极管峰值包络检波电路的设计与仿真3)晶体三极管混频电路的设计与仿真4)变容二极管调频电路的设计与仿真二、课程设计要求：设计课题题目：每位同学根据自己学号除以4所得的余数加一选择相应题号的课题。

换题者不记成绩。

要求：掌握集电极调幅电路、晶体二极管峰值包络检波器、晶体三极管混频器与变容二极管调频器的基本原理和电路设计方法；掌握应用OrCAD/Pspice软件对电路进行仿真、分析。

①培养学生根据需要选学参考书，查阅手册，图表和文献资料的自学能力，通过独立思考﹑深入钻研有关问题，学会自己分析解决问题的方法。

②通过实际电路方案的分析比较，设计计算﹑元件选取﹑OrCAD仿真分析等环节，初步掌握简单实用电路的分析方法和仿真方法。

③了解与课程有关的电子电路以及元器件工程技术规范，能按课程设计任务书的技术要求，编写设计说明，能正确反映设计和实验成果，能正确绘制电路图。

④培养严谨的工作作风和科学态度。

三、课程设计进度安排四、课程设计说明书与图纸要求课程设计说明书包括内容：1.设计任务及主要技术指标和要求。

2.选定方案的论证及整机电路的工作原理。

3.单元电路的设计计算，元器件选择，电路图。

4.整机电路仿真结果（包括偏置点分析、DC扫描、瞬态分析和AC扫描）。

5.列出元件﹑器件明细表。

6.对设计成果作出评价，说明本设计特点和存在的问题，提出改进意见；目录一、课程设计目的和要求 (1)目的 (1)要求 (1)二、设计方案和基本原理 (1)设计方案 (1)基本原理 (2)三、设计电路 (4)四、电路仿真 (4)五、元器件明细表 (6)六、总结 (6)集电极调幅电路的设计与仿真一、课程设计目的和要求目的：通过课程设计，使学生加强对通信电子电路的理解，学会查寻资料﹑方案比较，以及设计计算等环节。

高频电子线路课程设计目录一、整体概念和系统框图 (1)二、单元电路原理及电路图 (1)1.振荡电路 (1)2.基极调幅电路 (4)3.解调电路 (6)三、总电路图 (8)四、元器件清单 (10)五、问题及解决方法 (11)六、总结 (11)七、心得与体会 (11)参考文献： (11)摘要：本次课程设计，我组主要是进行AM 波调制与解调电路的设计，借助multisim 软件仿真，由信号发生器产生一低频调制信号，用电容反馈式三端振荡器产生高频信号作为载波，通过基极调幅电路将调制信号附加到高频载波上，得到已调信号发送出去，再由包络检波电路进行解调，得到低频调制信号。

一、整体概念和系统框图调制信号 基极调幅 包络检波 低频信号载波图1系统框图1.调制就是指在信号发送端将所要传送的信号“附加”在高频振荡上，再由天线发射出去。

这里的高频振荡波就是携带信号的“运载工具”，所以也叫载波。

2.检波是指在信号接收端经过解调，把载波所携带的信号取出来，得到原有的信息的过程。

包络检波得到的信号与高频调幅波包络基本一致。

3.系统框图如图1所示。

二、单元电路原理及电路图 1.振荡电路振荡器是不需外信号激励、自身将直流电能转换为交流电能的装置。

反馈式振荡器是在放大器电路中加入正反馈，当这个反馈足够大时，放大器就产生振荡，成为振荡器。

振荡器起振条件要求AF>1，振荡器平衡条件为AF=1，这说明在平衡状态时振荡器闭环增益等于1。

在起振时A>F1，当振幅增大到一定程度后，由于晶体管工作状态由放大区进入饱和区，放大倍数A 迅速下降，直至AF=1，开始产生谐振；假设由于某种因素使AF<1，则振幅将会自动衰减，使AF 逐渐增大到1。

本设计采用的是电容反馈式三端振荡器。

因为集电极和基极电流可通过对谐波为低阻抗的电容支路回到发射极，所以高效谐波的反馈减弱，输出的谐波分量减小，波形更加接近于正弦波，且频率稳定度高，适于高频段工作，其电路图如图2.1.1所示.图2.1.1 电容反馈式三端振荡电路参数计算：为了维持振荡，放大器的环路增益应该等于1，即AF=1，因为在谐振频率上振荡器的反馈系数为23C C ，所以维持振荡所需的电压增益应该是 23C C F =谐振频率为 ⎪⎪⎭⎫ ⎝⎛+=3232021C C C C L f π设置参数为nF C 82=、nF C 23=、H L μ10=， 经计算MHz f 258.10≈为了满足三极管的工作及起振条件，设置参数V V 122=、Ω=K R 121、Ω=K R 22、Ω=K R 33、Ω=K R 14、pF C 1501=。

姓名：田元江、郑云雷班级：信息0904
题目：高频功率放大器及集电极调幅电路设计与制作
设计方案：本设计由集电极调幅电路和高频功率放大器两部分组成。

1、集电极调幅电路的工作原理
集电极调幅电路是利用低频调制电压去控制晶体管的集电极电压，通过集电极电压的变化，使集电极高频电流的基波分量随调制电压的规律变化，从而实现调幅。

实际上，它是一个集电极电源受调制信号控制的谐振功率放大器，属高电平调幅，调幅管处于丙类工作状态。

其基本原理电路如图1.1所示。

图1.1 集电极调幅原理电路
2、高频功率放大器
利用宽带变压器作耦合回路的功放称为宽带功放。

常用宽带变压器有用高频磁芯绕制的高频变压器和传输线变压器。

宽带功放不需要调谐回路，可在很宽的频率范围内获得线性放大，但效率很低，一般只有 20%左右，一般作为发射机的中间级，以提供较大的激励功率。

利用选频网络作为负载回路的功放称为谐振功放。

根据放大器电流导通角θ c 的范围可分为甲类、乙类、丙类和丁类等功放。

电流导通角θ c 越小放大器的效率越高。

如丙类功放的θ c 小于 90
丙类功放通常作为发射机的末级，以获得较大的输出功率和较高的功率。

丙类谐振功率放大器原理图如图 1-2 所示。

图1.2 谐振功率放大器的基本电路原理
名称数量
2
晶体管3DG12
变压器 4
电容若干
电感若干
电阻若干
12V电源 1
直流稳压电源若干。

目录一．背景介绍 (1)二．选题概述 (2)1集电极振幅调幅器的工作原理 (2)2集电极电路脉冲的变化情况 (2)3集电极调幅波形图 (3)4集电极调幅的静态调制特性 (4)三．设计要求与任务 (5)四．设计思路 (5)1调幅波的数学表示式推导 (5)2集电极调幅电路的工作状态分析 (5)五．设计采用硬件及软件环境概述 (6)1仿真软件MULTISIM14概述 (6)1.1仿真软件概述 (6)1.2界面预览 (6)1.3元器件库的说明 (7)1.4注意事项及可能遇到的问题 (7)2元器件说明 (7)六．设计过程及设计电路 (8)1集电极振幅调制设计电路 (8)2集电极振幅调制仿真电路 (9)3调制信号波形和集电极调幅输出波形的比较和分析 (9)4电路的改进 (10)4.1此电路的优缺点 (10)4.2改进方案 (10)七．结果 (12)八．设计心得 (12)参考文献 (12)二．选题概述1集电极振幅调幅器的工作原理集电极调幅是利用低频调制信号去控制晶体管的集电极电压，通过集电极电压的变化，使集电极高频电流的基波分量随调制电压的规律变化，从而实现调幅。

实际上，它是一个集电极电源受调制信号控制的谐振功率放大器，属于高电平调幅。

晶体管处于丙类工作状态。

要完成无线电通信，首先必须产生高频率的载波电流，然后设法将低频信号“挂”到高频载波上去。

本次设计要求采用调幅方式，即改变载波信号到振幅。

它的基本原理是，将要传送的调制信号从低频率搬移到高频，实现频谱搬移。

即载波的频率和相角不变，载波的振幅按照信号的变化规律而变化，高频振幅变化所形成的包络信号就是原信号的波形。

通过载波传输声音信号，主要是为了达到发射电磁波的要求。

已调信Q1号载波信号调制信号2-1集电极调幅工作原理图2集电极电路脉冲的变化情况线性调幅时，由集电极有效电源UCC 所提供的集电极电流的直流分量IC0和集电极电流的基波分量IC1与UCC成正比。

调制信号电压加在集电极电路中，与集电极直流电压V CC串联，因此，集电极有效电源电压为UCC=V CC+uΩ。

海南大学课程论文课程名称：高频电子线路课程设计题目名称：AM调制与解调电路设计学院：信息科学技术学院专业班级：12级通信工程B班*名：***学号：******************：**目录一、题目分析 (3)1.前言 (3)2.基本理论 (3)二、电路设计 (4)1.仿真分析 (4)2.设计要求 (6)3.设计内容 (6)（1）电路设计 (6)（2）调幅电路 (7)（3）解调电路 (9)三、心得体会 (10)四、问题分析 (12)五、参考文献 (13)基于Multisim的调幅电路的仿真1.前言信号调制可以将信号的频谱搬移到任意位置，从而有利于信号的传送，并且是频谱资源得到充分利用。

调制作用的实质就是使相同频率范围的信号分别依托于不同频率的载波上，接收机就可以分离出所需的频率信号，不致相互干扰。

而要还原出被调制的信号就需要解调电路。

调制与解调在高频通信领域有着广泛的应用，同时也是信号处理应用的重要问题之一，系统的仿真和分析是设计过程中的重要步骤和必要的保证。

论文利用Multisim提供的示波器模块，分别对信号的调幅和解调进行了波形分析。

AM调制优点在于系统结构简单，价格低廉，所以至今仍广泛应用于无线但广播。

论文主要是综述现代通信系统中AM 调制解调的基本技术，并分别在时域讨论振幅调制与解调的基本原理, 以及介绍分析有关电路组成。

此课程设计的目的在于进一步巩固高频、通信原理等相关专业课上所学关于频率调制与解调等相关内容。

同时培养分析问题、解决问题的综合能力。

2.基本理论由于从消息转换过来的调制信号具有频率较低的频谱分量，这种信号在许多信道中不宜传输。

因此，在通信系统的发送端通常需要有调制过程，同时在接受端则需要有解调过程从而还原出调制信号。

所谓调制就是利用原始信号控制高频载波信号的某一参数，使这个参数随调制信号的变化而变化，最常用的模拟调制方式是用正弦波作为载波的调幅(AM)、调频(FM)、调相 (PM)三种。

高频电子线路课程设计题目：调幅解调—调幅检波班级：08通信（3）班.姓名：李红梅.学号：P081513221 .成绩：.振幅解调的设计与仿真一、课程设计作用、目的：此课程设计是设计一个简单的常规调幅解调系统，即从信道上接收有用高频调幅信号并对其进行相关处理后，从中恢复出与发送端一致的原音频信号。

为此，它必须具有从众多信号中选择有用信号、抑制其它信号干扰的能力。

我做检波部分，通过包络检波还原原调制信号。

通过本次设计，初步掌握高频电子线路的设计方法，并将电路仿真，分析，理论与实践相结合，提高设计能力。

二、设计的实验环境：Multisim7用Multisim7进行电路图的设计及对电路的功能进行测试分析。

三、设计的基本原理：3.1 检波的作用和组成幅度调制是用调制信号x(t)去控制高频载波信号的幅值。

调幅波的频谱波包含3部分：上边频、下边频和载频。

解调又叫检波是从已调波中提取出调制信号的过程，是调制的逆过程。

振幅检波像振幅调制一样也是频谱搬移过程，它是把位于载频f0 位置的调制信号频谱搬回到零频位置的过程。

检波器的作用就是从振幅受调制的高频信号中还原出原调制信号。

还原所得的信号，与高频调幅信号的包络变化规律一致，故又称为包络检波器。

一个检波器需由三个部分组成：1）高频输入信号电路；2）非线性器件；3）RC低通滤波器。

3.2 检波电路3.2.1大信号检波器的二极管的伏安特性3.2.2二极管检波工作原理：输入信号振幅大于0.5V，利用两端加正向电压时导通，输入信号电压通过二极管对低通滤波器的电容C充电。

二极管两端加反向电压时截止，电容C通过R放电这一特性实现的检波，其输出电压反映输入信号振幅变化的规律。

3.2.3二极管大信号检波的原理电路由输入回路、非线性器件和低通滤波器组成。

包络检波法也属于非相干解调法, 它利用的是电容的隔直通交、和二极管的单向导通原理。

其特点是: 解调效率高, 解调器输出近似为相干解调的2 倍; 解调电路简单, 特别是接收端不需要与发送端同频同相的载波信号, 大大降低实现难度。
