广联达软件使用小经验钢筋计算时的一点小常识：1、在钢筋软件中，用（ A ）表示一级钢，用（ B ）表示二级钢，用（ C）表示三级钢，用（ D）表示新三级钢，用（ L ）表示冷轧带肋钢筋，用（ N ）表示冷轧扭钢2、工程的抗震等级是由（设防烈度）、（结构类型）、（檐高）决定的。
3、抗震等级对钢筋计算的（锚固）、（搭接）、（加密区范围）三方面有影响。
4、钢筋10.0里计算设置中可对（计算设置）、（节点设置）、箍筋设置、搭接设置、箍筋公式五方面按实际工程需要进行调整5、工程中，梁的支座是（柱），板的支座是（梁），柱是以（基础）为支座。
（一）绘图前的三项准备工作：1、分图纸：把图纸分为：总说明、基础、框架柱、墙与暗柱配筋、连梁配筋、梁配筋、板配筋、结构平面图、零星（楼梯节点等）九大部分，对构件来说，这9部分是独立的。
2、分析绘图先后顺序：首先根据总说明建立工程，把基础放在第一种构件绘图，而后是裙房部分框架柱，可以使用柱表功能。
再做墙与约束边缘构件配筋，因为墙会是梁的支座。
再下来是连梁配筋，因为连梁会是次梁的支座，所以连梁放在梁的前面。
接下来是主梁、次梁。
绘制完上述的构件后，板与板配筋就很方便了，利用点式画法或自动生成最小板，很快可以把板绘制完，再配板钢筋。
最后算楼梯等零星。
3、建立楼层关系表：在广联达软件中，层的概念很重要，掌握了层，软件就用得差不多了，把建筑里的构件分为水平构件与竖向构件，水平构件分为梁、板，竖向构件为剪力墙与柱。
尽量用层来控制竖向构件，非到万不得以不要用输标高来控制竖向构件。
我在画图之前建立一张楼层关系表，根据此表在软件中建立楼层，按总说明在此表中标上构件砼标号，在钢筋软件里很快可以把钢筋的锚固与搭接调好。
此表放在电脑前，可以在汇图时随时清楚的看到自己算在哪层，因为图纸上有些构件是按层来标示的，有些是按标高来标示的，有了这张楼层关系表，计算时很方便，不用来回推算。
（二）钢筋工程基本思路与图形工程基本思路1、钢筋工程基本思路：在计算钢筋工程量时，首先建立轴网，因为该工程轴网有两部分组成，所以首先找准两部分轴网的交点是正确建立轴网的关键。
广联达钢筋算量注意事项在进行建筑设计时，钢筋算量是一个非常重要的环节。
广联达作为一家专业的建筑信息化软件供应商，其计算机钢筋算量软件的应用也非常广泛。
然而，虽然软件可以很好地辅助我们进行计算，但在实际操作中，仍然需要注意一些细节问题。
本文将从广联达钢筋算量的使用者角度，为大家介绍在进行钢筋算量时需要注意的事项。
1. 绘图规范在进行钢筋算量之前，首先需要对图纸进行绘制。
因此在绘制图纸时，需要注意一些规范要求。
1.1 规范图纸比例在进行绘图时，需要严格按照规范要求对比例进行设置。
比例的设置需要考虑到图纸的大小以及钢筋的可读性等因素。
一个合适的比例可以让整张图纸更加清晰明了，为后续的计算工作奠定基础。
1.2 定标明确绘制图纸时，应该明确图纸定标。
钢筋长度的单位应该与图纸上的标尺一致，这样才能避免后期计算出现误差。
1.3 详细绘图在进行绘图时，应该将钢筋的细节绘制得尽可能清晰明了。
一些遮挡钢筋的物体，如门、窗、挑檐等，也需要绘制，以方便后续的计算。
2. 数据输入在使用广联达钢筋算量软件进行计算时，需要输入一些数据。
因此在进行数据输入时，需要注意一些问题。
2.1 钢筋种类的区分在进行钢筋计算时，不同种类的钢筋有着不同的计算公式和参数。
因此在输入数据时，应该区分各种钢筋的类型。
2.2 精确输入长度和数量数据在进行数据输入时，需要细心仔细地进行输入。
钢筋长度和数量的输入需要精确无误，特别是在对于相邻的两个钢筋时，要注意它们之间的距离和数量的差异。
2.3 更改无误在进行数据输入时，注意要仔细检查输入是否正确。
如果发现输入错误，一定要及时更改并进行验证。
3. 计算过程广联达钢筋算量软件可以帮助我们高效、准确地完成计算过程。
但在进行计算时，还是需要注意一些问题。
3.1 熟悉相关公式在使用广联达钢筋算量软件进行计算时，需要熟知各种钢筋的计算公式，否则在进行数据输入和计算时就会出现错误。
3.2 核对算量结果在完成钢筋算量之后，应该仔细核对算量结果。

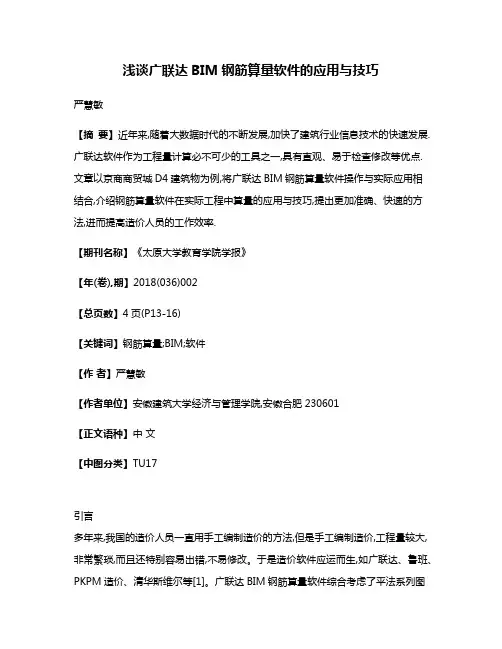

浅谈广联达BIM钢筋算量软件的应用与技巧严慧敏【摘要】近年来,随着大数据时代的不断发展,加快了建筑行业信息技术的快速发展.广联达软件作为工程量计算必不可少的工具之一,具有直观、易于检查修改等优点.文章以京商商贸城D4建筑物为例,将广联达BIM钢筋算量软件操作与实际应用相结合,介绍钢筋算量软件在实际工程中算量的应用与技巧,提出更加准确、快速的方法,进而提高造价人员的工作效率.【期刊名称】《太原大学教育学院学报》【年(卷),期】2018(036)002【总页数】4页(P13-16)【关键词】钢筋算量;BIM;软件【作者】严慧敏【作者单位】安徽建筑大学经济与管理学院,安徽合肥230601【正文语种】中文【中图分类】TU17引言多年来,我国的造价人员一直用手工编制造价的方法,但是手工编制造价,工程量较大,非常繁琐,而且还特别容易出错,不易修改。
于是造价软件应运而生,如广联达、鲁班、PKPM造价、清华斯维尔等[1]。
广联达BIM钢筋算量软件综合考虑了平法系列图集、结构设计规范、施工验收规范以及常见的钢筋施工工艺,能够满足不同的钢筋计算要求。
不仅能够完整的计算工程的钢筋总量,而且能够根据工程要求按照结构类型的不同、楼层的不同、构件的不同,计算出各自的钢筋明细表。
在钢筋算量的过程中,不仅要求造价人员有很强的识图能力,对平法图集有深入的理解,而且要求造价人员能够快速准确地计算和校对,达到钢筋算量方法实用化,算量过程可视化,算量结果准确化[2-3]。
本文按照准备工作、主体部分、基础、二次结构、零星节点和报表查看的顺序,结合广联达钢筋算量软件的实例,提出更加准确、快速的方法,进而提高造价人员的工作效率。
1 准备工作首先要新建向导,根据结构设计总说明,准确输入工程的相关信息,如工程名称、计算规则、损耗模板等。
影响全局钢筋量的因素主要有抗震等级、混凝土标号、保护层厚度、接头形式等,在比重设置中,因目前市场上没有直径为6的钢筋,此时可以将直径为6.5钢筋的钢筋比重用在直径为6的钢筋中。
广联达钢筋算量操作步骤
1.打开软件：首先，双击广联达钢筋算量软件图标，打开软件。
2.创建项目：点击“新建项目”，填写项目名称、编号、单位等信息，点击“确定”进行项目创建。
3.设置工程参数：在“参数设置”中，设置工程的计算参数，如设计
标准、混凝土等级、钢筋材料参数等。
4.绘制平面图：在“平面布置”中，通过绘图工具绘制建筑平面图。
可以在平面图中绘制建筑的轴线、梁柱、板块等。
5.设计钢筋布置：在“结构模型”中，选择梁、柱、板等构件，点击“设计钢筋”按钮，进行钢筋布置的设计。
用户可以根据需要进行手动设计，也可以选择自动生成钢筋布置。
6.钢筋算量：在“量值计算”中，点击“算量”按钮，进行钢筋的算量。
系统会自动计算钢筋数量，并生成相应的报表。
7.生成报表：在“报表编制”中，选择需要生成的报表，如钢筋数量表、钢筋图纸等，点击“生成”按钮生成相应的报表。
8.打印报表：在“报表打印”中，选择需要打印的报表，设置打印参数，如纸张大小、打印份数等，点击“打印”按钮进行打印。
9. 数据导入导出：在“数据管理”中，可以进行数据的导入和导出
操作。
用户可以将项目的相关数据导出为Excel文件，也可以从Excel文
件中导入数据到项目中。
10.操作记录：在“操作记录”中，可以查看和管理项目的操作记录。
系统会自动记录用户的操作，并可以进行保存和查看。
以上就是广联达钢筋算量的操作步骤，通过这些步骤可以完成钢筋算
量的工作。
当然，在实际操作中，还可以根据具体需求进行一些定制设置，以满足不同项目的需求。
广联达钢筋算量软件操作经验技巧总结引言广联达钢筋算量软件是建筑行业广泛使用的钢筋计算工具，它通过精确的算法帮助工程师快速完成钢筋的计算和管理工作。
本文旨在总结广联达钢筋算量软件的操作经验和技巧，以提高使用者的工作效率。
软件界面与基本功能1. 界面布局熟悉软件界面是高效工作的前提。
广联达软件界面通常包括菜单栏、工具栏、绘图区和属性栏等部分。
2. 基本功能软件提供了绘图、编辑、计算、报表输出等基本功能，用户需要熟练掌握这些功能以应对不同的工程需求。
绘图与建模技巧1. 精确绘图使用快捷键：利用快捷键可以提高绘图效率，如使用“W”移动视图，“L”绘制直线等。
图层管理：合理设置图层，区分不同类别的钢筋，便于管理和修改。
2. 参数化建模模板应用：利用软件提供的模板快速创建标准构件。
参数调整：根据实际工程需求调整构件参数，实现个性化设计。
3. 复杂构件处理分割与合并：对于复杂的钢筋结构，可以采用分割和合并的方法简化操作。
自定义构件：对于非标准构件，可以自定义创建，提高建模的灵活性。
钢筋计算与优化1. 计算设置准确设置：确保所有计算参数与实际工程相符，避免计算误差。
批量计算：利用软件的批量计算功能，一次性完成多个构件的钢筋计算。
2. 结果校验对比分析：将软件计算结果与手工计算或经验值进行对比，确保计算的准确性。
误差排查：对于计算结果中的异常数据，要及时排查原因并修正。
3. 优化建议材料优化：根据计算结果，优化钢筋的规格和数量，减少材料浪费。
施工优化：考虑施工便利性，对钢筋布置进行合理调整。
报表输出与分析1. 报表定制自定义报表：根据项目需求，定制个性化的报表格式。
数据筛选：利用报表功能筛选关键数据，便于分析和决策。
2. 数据导出多种格式：软件支持多种数据导出格式，如Excel、PDF等，满足不同场景的需求。
数据整合：将钢筋数据与其他工程数据整合，进行全面的项目分析。
实际工程应用案例1. 住宅项目应用在住宅项目中，广联达软件帮助工程师快速完成标准层的钢筋计算，并通过参数化建模简化了复杂构件的处理。
工程准备工作：1、在新建工程前先分析图纸仔细阅读结构设计总说明。
2、建立与工程相对应的Excel表格用于记录及计算钢筋算量中的数据和Word表格用于记录钢筋算量中所遇到的问题。
软件操作步骤：一、新建工程第一步工程名称1、输入工程名称按工程图纸名称输入。
2、按照图纸结构设计总说明选取计算规则其他选项不变。
第二步工程信息1、依据图纸结构设计总说明填写工程信息2、工程信息中结构类型、设防烈度、檐高决定建筑的抗震等级抗震等级影响钢筋的搭接和锚固的数值从而会影响最终钢筋量的计算因此需要根据实际工程的情况进行输入。
檐高为室外地坪到女儿墙底的高度值。
第三步编制信息1、根据实际情况填写相应的内容。
第四步比重设置1、目前国内市场上没有直径为6的钢筋一般用直径为6.5的钢筋代替需要把直径为6的钢筋的比重修改为直径6.5的钢筋比重直接在表格中复制、粘贴即可。
第五步弯钩设置第六步点击完成二、计算设置计算设置部分的内容是软件内置的规范和图集的显示。
包括各类构件计算过程中所用到的参数设置直径影响钢筋技术结果软件中默认的都是规范中规定的数值和工程中最常用的数值。
图纸没有特殊说明预算过程中不必调整。
三、楼层设置1、建立楼层在软件中建立楼层时按照以下原则确定层高和起始位置A、基础层底设置为基础常用的底标高基础层底标高注意设置为垫层底标高。
B、基础上面一层从基础层顶到该层的结构顶板顶标高。
C、中间层从层底的结构板顶到本层上部的板顶。
2、修改板的厚度基础层板厚为筏板厚度。
3、楼层缺省钢筋设置A、根据结构设计说明修改构件的混凝土标号如果结构设计说明与各楼层图混凝土标号不同按照结构设计说明设计加以说明。
B、根据结构设计说明修改构件的保护层厚度。
四、轴网的定义1、查看一层平面根据一层平面图建立轴网。
2、轴网编辑轴网绘制完毕后如果需要对轴网图元进行编辑可以使用“绘图工具栏”中的功能。
3、辅助轴线为了方便绘制图元软件提供了辅助轴线功能。
五、柱构件的定义和绘制1、按照图纸定义柱子的构件名称。
老造价人才知道的广联达钢筋算量软件操作应用技巧广联达软件是近几年广泛应用于建筑行业的算量、计价软件之一，对建筑工程造价专业人员来说，它的应用与操作是必备的、不可或缺的技能。
下面整理了广联达GGJ2013钢筋算量软件操作、应用技巧，共大家伙学习参考！【钢筋算量软件的基本原理和思路】•基本原理钢筋工程量的编制主要取决于钢筋长度的计算，以往借助平法图集查找相关公式和参数，通过手工计算求出各类钢筋的长度，再乘以相应的根数和理论重量，就能得到钢筋重量广联达钢筋算量软件参照传统手工算量的基本原理，将手工算量的模式与方法内置到软件中，依据最新的平法图集规范，从而实现了钢筋算量工作的程序化，加快了造价人员的计算速度，提高了计算的准确度。
•操作思路运行软件时，只需通过画图的方式，快速建立建筑物的计算模型，软件会根据内置的平法图集和规范实现自动扣减，准确算量。
此外，钢筋算量软件充分利用构件分层功能，在绘制相同属性的构件，只需从其他楼层导入，就可实现各层的绘制，大大减少了绘制工作量。
【建筑工程钢筋算量的一般方法】•算量前的准备•熟悉工程图纸在建工程之前，应先查看相应图纸。
一套图纸一般包含以下部分：建筑总说明、结构总说明、建筑施工图、结构施工图和相应详图。
首先阅读总说明，了解工程概况，其次翻看结构施工图，对于不明白的地方查阅相关的图集和规范。
•创建工程信息待对工程有了初步印象后，启动钢筋算量软件，依据图纸和软件提示填写相应内容。
需注意的是，新平法规则11G101已逐步取代03G101和00G101成为如今建筑工程的设计规范，在选择时应根据结构总说明上的有关内容选择相应规范。
•建楼层轴网查看立面图或剖面图，确定楼层标高信息。
一般的民用建筑只需确定首层，其它层复制修改。
对于有女儿墙、异形挑檐、电梯机房等构件的建筑，建楼层时应比图纸楼层多设置一层。
轴网的绘制是否精确，关系到整个工程是否能顺利建成。
轴网的定义要和各层平面图轴网相对应。
广联达钢筋算量技巧钢筋算量是建筑行业中非常重要的一个环节，直接关系到结构设计的精准性和工程质量的保障。
本文将为大家分享一些广联达钢筋算量的技巧和经验，希望能够帮助大家更好地进行钢筋算量。
一、广联达钢筋算量简介广联达钢筋算量是广州市广联达软件有限公司开发的一款钢筋算量软件，主要用于钢筋量的自动识别、计算和报价等工作。
广联达钢筋算量具有使用方便、速度快、准确性高等特点，已经被广泛应用于建筑行业中。
二、广联达钢筋算量技巧1.正确设置参数在使用广联达钢筋算量进行钢筋量计算时，需要设置一些参数，这些参数的设置直接影响到计算结果的准确性。
因此，要想获得更精准的计算结果，必须正确设置参数。
具体操作流程如下：1.打开广联达钢筋算量软件，并选择需要进行钢筋量计算的工程文件。
2.在工程文件中选择需要计算的建筑构件，并在构件属性中设置相关参数，如梁、柱、板等。
3.在计算前检查每个参数是否设置正确，并修改需要更改的参数。
4.点击计算按钮，等待计算结果。
2.选用合适的计算模式广联达钢筋算量软件提供了多种不同的计算模式，如经济型、安全型、极限承载力等，用户可以根据实际需求选用合适的计算模式。
例如，在进行梁的计算时，如果要求经济性较高，则可以选择经济型模式；如果要求计算结果更为安全，则可以选择安全型或极限承载力模式。
3.灵活运用Excel表格广联达钢筋算量软件中的钢筋计算结果可以通过导出Excel表格的方式进行处理和分析。
用户可以使用Excel表格对计算结果进行更详细的分析和统计，便于在工程设计和施工过程中更好地掌握钢筋使用情况和节约成本。
具体操作步骤如下：1.在计算完成后，点击“导出”按钮，将钢筋计算结果导出为Excel表格。
2.打开Excel表格，并对数据进行分析和处理。
4.正确使用支撑系统支撑系统是广联达钢筋算量软件中重要的一个功能模块。
在进行梁的钢筋算量计算时，支撑系统可以自动识别梁的内力大小和位置，并计算出适当的支撑数量和位置。
广联达钢筋算量GGJ2013操作札记要点模块（如柱、梁、板、基础、装修等）→构件（定义属性时新建的是构件）→图元（绘制的是图元，一个构件有一个或多个图元）总则：流程：首层→地上→地下（如地下室部分）→基础（如筏板……）；主体→零星；主体：剪力墙结构―――剪力墙→门窗洞→暗柱/端柱→暗梁/连梁；框架结构―――柱→梁→板；框剪结构―――柱→剪力墙部分→梁→板→砌体墙部分砖混结构―――砖墙→门窗洞→构造柱→圈梁顺序：建工程→建楼层→建轴网→绘图输入→汇总看结果绘图输入：定义属性（及套用做法后）→定义属性输入钢筋信息、绘制图形→汇总计算后（查看工程量及计算式）常用快捷键功能：软件绘图设置：执行“工具菜单→选项→绘图设置”，勾选“动态输入”（包括“指针输入”和“标注输入”两种功能，它们之间用“↑键”进行切换。
每个功能自身中采用“Tab键”切换输入框）、“动态提示”选项。
可使用快捷键组合Alt+Z显示\关闭动态输入功能，使用快捷键组合Ctrl+Q显示\关闭动态提示功能。
钢筋符号：A:HPB235或HPB300钢筋；B：HRB335钢筋，BE：HRB335E钢筋，BF：HRBF335钢筋，BFE：HRBF335E 钢筋;C：HRB400钢筋,CE：HRB400E钢筋,CF：HRBF400钢筋,CFE：HRBF400E钢筋;D：RRB400钢筋;E：HRB500钢筋,EE：HR500E钢筋,EF：HRBF335钢筋,EFE：HRBF500E钢筋。
注：“HRBF”代表细晶粒～；“RRB”代表余热处理～。
一、新建工程1、工程信息(1)工程信息按设计输入（结构类型、檐高、设防烈度决定着抗震等级）。
抗震等级影响钢筋搭接及锚固长度。
(2)工程设置①损耗模板：当地定额子目中如含有损耗（江苏计价表为2%）时，钢筋算量应选用“不计算损耗”。
②报表类别：下拉选项中有本地区报表得选本地区报表，若无则选择全统。
地区报表优势在于有当地钢筋子目可套用。
广联达钢筋算量软件操作经验技巧总结一、工程设置1、工程信息根据设计说明输入结构类型、设防烈度以及抗震等级。
尤其是计算规则的输入。
要根据图纸对于钢筋图集的说明。
2、计算设置框架梁与非框架梁交接部分增加箍筋的数量应为6（详图纸说明）；拉筋配置中直径为6的一级钢筋要改为6.5；板中负筋是否含支座要根据板配筋图进行修改；剪力墙、板拉筋以及马凳筋的布置构造要根据图纸选择双向布置或者梅花布置；板中分布钢筋：若图纸采用直径为6的一级钢筋要改为6.5。
3、搭接设置采用绑扎或者电渣压力焊要根据结构设计说明进行修改。
4、楼层设置根据施工图进行修改。
此外，对于各个构件的混凝土等级要根据结构图说明进行修改。
二、绘图输入1、轴线根据一层建筑平面图进行轴网的绘制；画图如需辅助轴网，要用两点、平行或者点角进行绘制。
如遇到一项工程有两个单独的轴网又必须定义在一个界面时，应该使用点的命令，找到两个轴网相交的部位，进行绘制。
如果轴网比较复杂，必须导入CAD图时候，应该注意导入的CAD的尺寸是否和绘制的尺寸一致。
如不一致，需要进行修改。
2、柱进入绘图界面，软件默认的是首层的。
如图纸基础有柱构件，应该切换到基础界面。
绘制基础柱构件，应该根据图纸大样图或者结构说明，在柱构件属性中其他属性改变插筋信息。
其他楼层不需要更改。
当柱构件是偏轴绘制时，只需要选择柱构件，在界面中选择查改标注进行修改。
柱构件的钢筋信息根据柱的定位图进行输入。
构造柱可以按照结构说明中给定的信息，进行智能布置，智能布置时应按照图纸修改智能布置的信息。
如果智能布置比较麻烦，可以按照上述柱构件的绘制方法进行绘制。
3、墙暗柱的绘制：剪力墙的绘制应该先绘制暗柱，暗柱的绘制应该根据剪力墙的大样图进行输入钢筋信息，一般定义暗柱的时候，首选参数化暗柱，如没有对应的图型，需选择异形暗柱。
剪力墙的绘制：剪力墙的钢筋信息需根据剪力墙大样图进行输入。
绘图时应注意，剪力墙的端点要包括暗柱。
这样方便图形算量导图。
钢筋算量个人经验小结引言钢筋算量是建筑工程中非常重要的一项工作，它涉及到工程的质量、安全和经济等方面。
随着工程的不断发展和进步，钢筋算量也在不断更新和改进。
本文主要总结了个人在钢筋算量方面的经验和技巧，希望能够对相关人员提供一些帮助和参考。
正文1. 了解钢筋材料和规格在进行钢筋算量之前，首先需要了解钢筋材料和规格。
钢筋材料通常有普通钢筋、螺纹钢筋和高强钢筋等。
不同的钢筋规格对于不同的工程结构有着不同的要求，因此需要根据具体情况选择合适的钢筋规格。
2. 熟悉钢筋算量公式在钢筋算量过程中，需要熟悉一些计算公式，如钢筋根数计算公式、钢筋长度计算公式和钢筋重量计算公式等。
这些公式是进行钢筋算量的基础，熟练掌握并正确运用这些公式非常重要。
3. 学习使用钢筋算量软件随着科技的进步，现在有很多钢筋算量软件可以帮助我们更加高效地完成钢筋算量工作。
学习使用这些软件不仅可以提高工作效率，还可以减少出错的可能性。
因此，建议钢筋算量人员学习并熟练使用钢筋算量软件。
4. 注意钢筋配筋规范在进行钢筋算量时，需要严格遵守相关的钢筋配筋规范。
这些规范对于工程的质量和安全至关重要，不遵守规范可能会造成严重的后果。
因此，在进行钢筋算量时一定要仔细阅读并遵守相关的规范。
5. 定期进行钢筋测量和检查钢筋算量不仅仅发生在工程设计阶段，也需要在工程施工过程中进行测量和检查。
定期进行钢筋测量和检查可以及时发现问题并做出处理，确保工程的质量和安全。
6. 建立准确的工程档案对于钢筋算量工作来说，建立准确的工程档案是非常重要的。
这些档案包括各种工程文件、图纸和计算表等。
建立有效的档案系统可以方便后续工作的查阅和参考。
结论钢筋算量是建筑工程中不可或缺的一部分，它关系到工程的质量、安全和经济等方面。
本文总结了个人在钢筋算量方面的经验和技巧，包括了了解钢筋材料和规格、熟悉钢筋算量公式、学习使用钢筋算量软件、注意钢筋配筋规范、定期进行钢筋测量和检查以及建立准确的工程档案等。
广联达钢筋抽样（笔记）工程准备工作：1、在新建工程前 先分析图纸 仔细阅读结构设计总说明。
2、建立与工程相对应的Excel表格 用于记录及计算钢筋算量中的数据 和Word表格 用于记录钢筋算量中所遇到的问题 。
软件操作步骤：一、新建工程第一步 工程名称1、输入工程名称 按工程图纸名称输入。
2、按照图纸结构设计总说明选取计算规则 其他选项不变。
第二步 工程信息1、依据图纸结构设计总说明填写工程信息2、工程信息中 结构类型、设防烈度、檐高决定建筑的抗震等级 抗震等级影响钢筋的搭接和锚固的数值 从而会影响最终钢筋量的计算 因此需要根据实际工程的情况进行输入。
PS:檐高为室外地坪到女儿墙底的高度值。
第三步 编制信息1、根据实际情况填写相应的内容。
第四步 比重设置1、目前国内市场上没有直径为6的钢筋 一般用直径为6.5的钢筋代替 需要把直径为6的钢筋的比重修改为直径6.5的钢筋比重 直接在表格中复制、粘贴即可。
第五步 弯钩设置第六步 点击完成二、计算设置计算设置部分的内容 是软件内置的规范和图集的显示。
包括各类构件计算过程中所用到的参数设置 直径影响钢筋技术结果 软件中默认的都是规范中规定的数值 和工程中最常用的数值。
图纸没有特殊说明 预算过程中不必调整。
三、楼层设置1、建立楼层在软件中建立楼层时 按照以下原则确定层高和起始位置 A、基础层底设置为基础常用的底标高 基础层底标高注意设置为垫层底标高。
B、基础上面一层从基础层顶到该层的结构顶板顶标高。
C、中间层从层底的结构板顶到本层上部的板顶。
2、修改板的厚度 基础层板厚为筏板厚度。
3、楼层缺省钢筋设置A、根据结构设计说明修改构件的混凝土标号 如果结构设计说明与各楼层图混凝土标号不同 按照结构设计说明设计 加以说明。
B、根据结构设计说明修改构件的保护层厚度。
四、轴网的定义1、查看一层平面 根据一层平面图建立轴网。
2、轴网编辑 轴网绘制完毕后 如果需要对轴网图元进行编辑 可以使用“绘图工具栏”中的功能。
钢筋算量软件应用技巧
问题1：许多的人在进行CAD导图的时候，总会遇到一些的麻烦，比如cad在提取的时候所以的图层在一起，边线和钢筋标识都在同一图层中导致无法识别，如下图柱大样的边线和边框线在同一图层：
软件提示，无法完成识别
解决办法如下：
首先点击柱边线看看柱边线所在的图层，本图为“0”
然后点击图层的下拉菜单，选择一个非“0”图层，绘制一段多段线，进行柱边线与表格边框线的图层分离。
使用特性匹配功能进行图层的分离，分别选中柱子的各个边线，选中的边线颜色就会变为所画的那条线的颜色，图层也会随之改变的。
小心不要选中其他的钢筋线。
图层全部分离，重新到导入广联达中进行cad的识别：现在提取柱边线后，边框线没有被提取上，并进行cad的识别。
识别完成！
问题2：在新干线大家都提过天正图纸显示不全的问题，在这里在给大家说一下，解决的方法吧：在文件布图下选择批量转旧，
选择所需要转旧的图纸，打开，选择保存路径，确定。
软件默认为t3文件，然后二次回车即可。
天正图纸t3转换完成
问题3.也有网友提问，并不是不会转天正3，而是找不到侧边栏，这个问题经过我的摸索有两个原因：1是你的天正软件版本过低，已过试用期，侧边栏就会消失，
解决这问题的方法就是：现在天正的最新版是8.5，到天正官网下载正版的软件，然后使用我上传
的注册机进行注册使用。
2是由于你的不慎操作，致使侧边栏消失，这种的解决办法如下：
使用快捷键ctrl +，如果还不行，就按照下图操作。
单击软件的银白色区域，选择TCH、点击自定义工具栏。
点击自定义工具栏的第一个图标“自定义”
点击显示天正屏幕菜单。
下面在介绍一个去除不必要的图层的便捷方法，
在进行建施图的识别时候，总会有些些没有用的图层比如是水池、卫浴器具、室内的家具，不仅导图用不上，还使cad图纸看这繁乱，在天正cad中使用“常用图层快捷工具”功能的灰色小灯泡进行去除。
现在导入软件后，是不是很方便呢……。
