变频控制柜功能介绍及使用条件

恒压变频供水控制柜说明一、工作原理和主要功能本恒压变频供水控制柜是为配套用户提供的性价比极高的恒压供水控制设备。

可以为用户提供个性化的功能设定。

控制器利用变频器内臵的PID 调节器，变频器自动处理压力信号。

用户可以自由设定上下限压力，系统可以实现自动加泵、减泵、变频泵的睡眠唤醒、定时换泵运行等功能。

每台水泵可单独设定“工作”或“检修”状态，处于“检修”状态的水泵不投入变频或工频运行。

自动/停止/手动三种工作模式切换：用户根据实际需要，选择不同的工作方式。

停止时，所有水泵均不能起动。

故障泵屏蔽功能：每台水泵可单独设定“工作”或“检修”状态，处于“检修”状态的水泵不投入运行。

若全部水泵均“检修”，则系统不动作。

低水压自动加泵：按循环运行的模式，当变频泵全速运转，管网压力仍然达不到设定压力时，则将当前变频泵切换到工频运行，变频器软起动下一台水泵。

直至管网压力达到要求。

超水压自动减泵：按“先开先停”的原则，当变频泵运行在下限频率，管网压力仍然偏高，则将最早运行的工频泵退出，其它泵不变。

变频泵周期轮换：变频泵连续运行4小时，则将工作泵退出，备用泵投入变频运行。

这样，基本上保持每台泵的运行时间大致相同。

休眠/苏醒功能：在无人用水或用水流量很小的情况下，变频泵低速运行，维持管网压力。

当管网用水流量上升的时候，管网压力下降，变频泵自动苏醒，加大供水流量，保持管网压力稳定。

断水自动停机、来水自动开机：检测到低水位保护状态后，所有泵均立即停止运行。

水位恢复正常后，变频泵自动起动，进入变频恒压调节状态。

缺水保护功能在自动或手动状态下均有效。

电机过载自动换泵运行：若是工频运行时过载，则将工频泵直接退出，其他泵不受影响。

若是变频运行时过载，则将当前变频泵退出，变频器起动下一台水泵。

变频器故障自动恢复：当变频器出现故障时，变频器自动复位，并重新起动变频泵。

如果复位后，再次出现故障，则变频器停止运行，必须等变频器故障排除后，方可再次启动。

生活自动变频控制柜使用说明书上海东方泵业(集团)有限公司目录一、概述 .............................................................................................................................. 错误!未定义书签。

二、设备特点、适用范围 ............................................................................................... 错误!未定义书签。

1、功能与优点.................................................................................................................. 错误!未定义书签。

2、适用范围...................................................................................................................... 错误!未定义书签。

三、设备主要技术指标及使用条件.............................................................................. 错误!未定义书签。

1、主要技术指标.............................................................................................................. 错误!未定义书签。

2、设备使用条件.............................................................................................................. 错误!未定义书签。

变频控制柜使用说明一、产品概述变频控制柜是一种可以实现电动机频率调速的电气设备。

它可以通过改变电机输入的电频和电压来控制电机的转速，从而实现对机械设备的精确控制。

变频控制柜广泛应用于电力、石化、冶金、制药、建筑、纺织、电子等行业的各种机械设备。

二、安装及调试1.变频控制柜的安装应该由专业技术人员进行，确保设备的安全运行。

2.安装时应注意避免与其他电子设备发生干扰，要选择合适的位置进行安装，并保持良好的通风。

3.安装完成后，检查各接线是否牢固可靠，并进行电气连线的接地。

三、使用方法1.接通电源：将变频控制柜的电源插头插入电源插座，然后打开变频控制柜的主电源开关，此时变频控制柜将开始启动。

2.设置参数：使用控制柜上的按钮和数字显示屏设置变频控制柜的运行参数。

a.通过控制柜上的方向键调整电机的运行方向，确保电机按照所需的方向旋转。

b.通过控制柜上的旋钮调整电机的转速。

c.通过数字显示屏设置电机运行的频率，也可以选择其他控制模式。

3.运行控制：在完成参数设置后，按下启动按钮，电机将开始运行。

可以通过变频控制柜上的停止按钮随时停止电机的运行。

四、注意事项1.使用之前，请读取变频控制柜的产品说明书，了解产品的安全操作规程。

2.变频控制柜的操作必须由专业人员进行，不得擅自改动操作参数。

3.使用过程中要注意防止水、火及其它有害气体进入控制柜内部，以免引发故障。

5.不得将变频控制柜暴露在高温、高压、高湿等恶劣环境中，以免对设备造成损坏。

6.变频控制柜的维护应由专业人员进行，定期检查电气系统和冷却系统，并进行必要的清洁和维修。

五、故障排除1.如发现变频控制柜无法启动，请检查电源是否正常，是否插入电源插座，主电源开关是否打开，是否有输入电压等问题。

2.如发现电机无法运行，请检查电机运行的方向设置是否正确，转速设置是否正常，是否有异常报警等问题。

3.如发现变频控制柜散热不良，可能导致过载保护或设备过热，请停止使用，并检查冷却系统是否正常，散热器是否清洁等问题。

变频控制柜的功能及参数1、变频控制柜的电源切换与保护功能变频控制柜通常设计有断路器元件，它连接着进线电源，可以帮助变频控制柜完成电路的通断操作，并能够在电路和变频器出现短路或过载时提供保护。

此外变频柜还可以在电机维护时切断电源保证操作人员安全。

2、变频控制柜的变频调速功能变频控制柜的控制面板上设置有变频调速用的电位器，可以根据操作人员的输出频率，向电机输送指令信号，控制电机的转速。

变频控制柜中的部分产品设置有工频切换功能，以保证在变频器出现故障时，通过自动控制回路将电动机切换回工频电源。

3、变频控制柜的直观控制功能变频控制柜的柜体上设计有显示设备与操作面板，它与变频控制柜内部的电器元件相连，可以直观显示变频控制柜的运行状态，同时方便操作人员控制变频装置的运行，及对电机等被控制设备进行现场操作。

变频控制柜的柜体上，还安装有各种仪器仪表及指示灯，例如电压表、电流表、频率表，及电源指示灯、报警指示灯、运行指示灯、工频指示灯等。

变频控制柜的运行及操作状态，可以直接反应在各项仪表及指示灯上，实现对变频器工作状态的时时监测。

4、变频控制柜的安全防护功能变频控制柜将各种包括变频器在内的各种电气元件都集中在柜体内，这样可以减少外部环境对电气元件的影响程度，降低电气元件受环境污染的程度，也降低变频控制柜操作人员的触电危险，因此具有较好的安全防护效果。

1、变频控制柜.直接启动控制柜控制电机功率：0.37-15KW；控制电压：380V；控制水泵台数：1-4台。

2、变频控制柜.三角启动控制电机功率：15-90KW；控制电压：380V；控制水泵台数：1-5台。

3、变频控制柜.自动减压启动控制柜控制电机功率：15-160KW；控制电压：380V；控制水泵台数：1-5台。

4、变频控制柜.全自动变频调速控制柜控制电机功率：0.18-250KW；控制电压：380V；控制电机台数：1-7台；压力控制精度:0.02MPa或-0.02MPa。

恒压供水变频控制柜恒压供水变频控制柜运行控制功能：手动控制：人为操作面板开关控制设备自动控制：设备根据传感信号自动改变其工作状态远程监视：管理人员即便远离现场也能随时监视设备的控制状态远程控制：管理人员即便远离现场也能随时控制设别的工作状态温度控制：在热水循环系统中，可根据温度控制设备的工作状态市政水压监控：当市政管网压力可以达到用户所需水压时，给水系统自动处于停止状态；当市政管网压力不能达到用户所需水压时，给水系统自动启动，进入自动给水状态；自动软启动：设备自动开机时，有变频器或软启动器来实现软启动；手动软启动：设备手动开机时，有软启动器来实现软启动；恒压供水变频控制柜产品展示：系统设定一恒定压力值，如果管网压力高于设定压力值时，电接点压力表6将管网压力反馈给变频控制柜16，使水泵机组11处于停机状态，自来水可通过直供管路直接到达用户管网17对用户进行供水。

当市政管网压力变化或用户管网用水量变化使管网压力下降时，远传压力表14将管网压力反馈给变频控制柜16中的PID控制器，通过PID控制器调整变频器的输出频率，启动水泵机组11并调节水泵转速保持变频恒压供水;如果不能满足供水要求时，则变频器将控制多台工频泵和变频泵的启停而达到变频恒压变量供水的要求。

恒压供水变频控制柜现场安装注意事项调试前应该具备条件：控制柜应安装在清洁、干燥、无滴水的场合，且无腐蚀性或导电性粉尘(保护等级2)，应做好各种防护工作。

电源进线要求为三相五线制，电压要求：380V(±10%)，进入电控柜的方式为下进线制，零线、PE线分别压在零线绝缘端子、接地铜排上;三根相线接到上端的总空开上，要求压接铜接头、涮锡处理，要求固定牢靠。

恒压供水变频控制柜电气布线穿管必须在预制地面前，按或设计单位的穿管图铺设穿线套管，钢管必须高出预制地面一定距离并套丝，接好电机线，信号线需调试人员指导安装。

管道对接设备前一定要冲洗，调试前一定要备足水源，水泵不能空载调试，否则损坏设备。

变频控制柜操作规程一、系统运行前准备工作1、检查变频控制柜闸刀是否处于合字状态。

2、关闭变频控制柜所有的柜门。

3、转动控制柜上“变频/公频”控制旋钮，选择所需控制方式（变频）。

4、检查确认控制柜液晶屏幕无故障信息。

存在故障告警没有解除，请先进行故障检查和排除。

5、将运行指示牌更换为“正在运行”。

二、启动操作1、检查变频系统是否准备就绪:变频器控制柜上的待机指示灯点亮、蜂鸣报警器正常，变频器控制柜上液晶屏幕上无警告和故障信息。

如果蜂鸣报警器异常，请先进行故障检查和排除。

2、检查各流程开关是否正确，未处于憋压状态。

3、按“启动”按钮，启动变频系统，设定目标频率。

4、调节运行频率达到一定频率时，注水泵运转正常时，打开注水流程总开关，关闭回水流程。

三、停机操作1、将注水泵回水流程打开，使泵处于空负荷运行状态，按下“停机”按钮。

2、变频器停机后，断开高压。

3、根据现场情况，挂好警示牌。

◆注意事项：◆只要系统还未接地，请不要接触功率回路和电机。

◆交流进线断开后，至少30分钟后直流电压才会降到安全值。

◆直到全部单元上放电电压指示灯点亮，才可进行功率柜的接地操作。

◆不要不先停止变频器而直接断开高压进线开关。

◆不要使变频器长期在10Hz以下运行。

◆禁止在调试状态下合高压进线开关。

四、变频控制柜操作注意事项:1、高压变频器在变频运行中，严禁按面板上的“复位”键，否则高压变频器会重启。

2、除非紧急情况，不要按急停按钮，否则高压变频器会立即停止输出。

3、高压变频出现故障信息跳机时，请先按功能键保存故障信息。

4、高压变频器从运行到停止后，变频器声光报警器会报警，提醒变频器已停机。

此时按“消音”按钮可取消声响。

五、变频器维修时注意事项:1、断开6KV高压开关30分钟后才允许打开柜门；确认单元箱“直流无压”指示灯亮时，才允许接触单元箱。

2、拆卸及安装柜内螺钉时，注意螺钉、平垫等不要掉进功率柜体内部，不慎掉进柜体后请务必找出。

目录一、安全使用注意事项二、数字操作面板功能介绍三、安装调试（学习功能）四、电气接线图五、控制器端子功能说明六、接线排端子说明七、参数功能说明八、常见故障处理九、故障信息及排除一、安全注意事项欢迎使用SEJ快速卷帘门专用控制驱动系统，使用前请留意如下注意事项1、收货时请注意在运输过程中，是否有变形或损伤，电子元件有受损的请勿安装。

及时与公司联系确认后方能使用。

2、控制柜请安装在不燃物体上，直接安装在可燃物体上或靠近易燃物品，可能会造成火灾。

3、控制器应在以下环境中存储使用：周围环境温度：-20℃～40℃<不结冰>。

周围环境湿度：95％以下相对湿度<不结露>。

周围环境：室内，<无腐蚀性气体、可燃性气体、油雾及尘埃，避免阳光直射。

高度：海拔1000m以下，<超过海拔1000米的地区使用，控制柜要降档使用>。

振动：0.5G以下4、安装时要求专业人员实施。

请确认安装物体能经受控制柜的重量，不要使控制柜跌落，并确认安装场合安全、可靠。

防止小孩及无关人员接近变频器。

5、在变频器的输出侧，请不要安装移相电容器、浪涌吸收器或无线电噪声滤波器，否则会引起变频器故障。

6、请注意将动力线与控制线分开布线，以防止干扰的发生。

7、接线前，请确认电源处于关闭状态。

请按使用说明书规定的电缆规格布线。

请按使用说明书规定的接地方式，正确接地，否则会导致触电及火灾的危险。

变频器电源，请使用独立电源，绝对避免与电焊机等强干扰设备使用同一电源。

请不要用湿手触碰底板，请不要直接触摸端子、变频器的输入输出线切勿与外壳相连，否则会引起触电的危险。

8、请确认电源电压与变频器电压是否一致，否则，可能会造成变频器故障及人员受伤。

请确认电源接到R/L1、S/L2、T/L3端子上。

请不要将电源接到U、V、W端子上，否则会造成变频器内部故障。

请不要对变频器进行耐压测试，否则会造成变频器内部故障。

请按使用说明书规定的方式安装制动单元、制动电阻等外围配件，否则会损坏变频器。

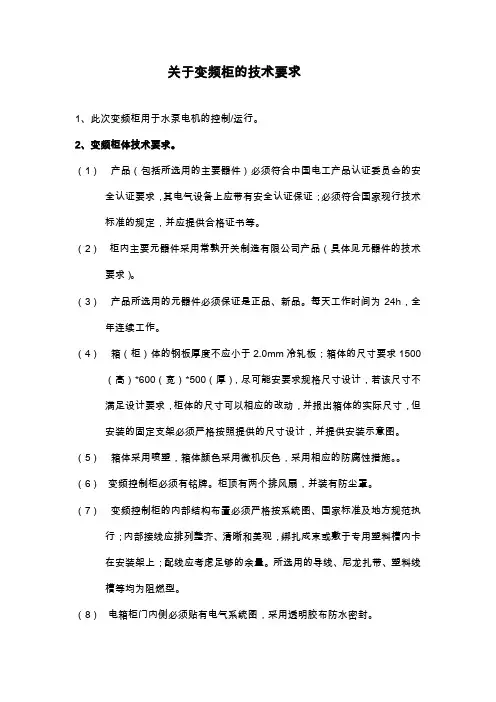

关于变频柜的技术要求1、此次变频柜用于水泵电机的控制/运行。

2、变频柜体技术要求。

（1）产品（包括所选用的主要器件）必须符合中国电工产品认证委员会的安全认证要求，其电气设备上应带有安全认证保证；必须符合国家现行技术标准的规定，并应提供合格证书等。

（2）柜内主要元器件采用常孰开关制造有限公司产品（具体见元器件的技术要求）。

（3）产品所选用的元器件必须保证是正品、新品。

每天工作时间为24h，全年连续工作。

（4）箱（柜）体的钢板厚度不应小于2.0mm冷轧板；箱体的尺寸要求1500（高）*600（宽）*500（厚），尽可能安要求规格尺寸设计，若该尺寸不满足设计要求，柜体的尺寸可以相应的改动，并报出箱体的实际尺寸，但安装的固定支架必须严格按照提供的尺寸设计，并提供安装示意图。

（5）箱体采用喷塑，箱体颜色采用微机灰色，采用相应的防腐蚀措施。

（6）变频控制柜必须有铭牌。

柜顶有两个排风扇，并装有防尘罩。

（7）变频控制柜的内部结构布置必须严格按系统图、国家标准及地方规范执行；内部接线应排列整齐、清晰和美观，绑扎成束或敷于专用塑料槽内卡在安装架上；配线应考虑足够的余量。

所选用的导线、尼龙扎带、塑料线槽等均为阻燃型。

（8）电箱柜门内侧必须贴有电气系统图，采用透明胶布防水密封。

等设备）：3.1、空气开关1)空气开关选用常熟正品新品，应通过国际和国内权威机构的型式试验，并出具试验证书（质量鉴定证书）。

2）空气开关操作手柄具有“合闸”、“分断”和自由脱扣三个工作状态位置，并具有明显的机械指示。

3.2、交流接触器交流接触器选用常熟正品新品，能工作在额定电压不小于415V，频率50Hz 的电路中，结构形式为封闭式。

应具有以下特点:1）灭弧系统为封闭式弧室，电弧不会喷出2）接触器上具有辅助触头，根据需要设置常开常闭触点的个数3.3、电流互感器电流互感器为树脂浇注绝缘封闭型。

0.2级用于计量和测量，0.3级用于保护，电流互感器所能承受额定运行短路电流的时间不小于3秒。

1.适用范围：LBQ系列变频器控制柜适用于交流50HZ，额定电压380V，额定输出功率300KW及以下的三相鼠笼型感应电动机。

它可将50HZ、380V工频交流电输出为频率可调、电压可变的交流电，加在电机绕组上，从而调节电机转速，使电机在低频、低电压平稳起动,逐渐上升到工频运行，同时亦可平稳停止。

运行过程中用户可以根据需要随时调节电机转速。

2.。

正常工作条件和安装条件：2。

1运行环境温度：—10 ℃～+40℃(不结冰）.2。

2海拔高度：小于1000米。

2.3相对湿度：不大于90%(不凝露).2。

4空气污染：无过量尘埃，无酸、碱、腐蚀及爆炸性气体。

2。

5倾斜度:与垂直面的倾斜度不大于5度。

2.6振动：5.9m/s2(0.6G）以下2.7使用类别:AC-3。

2。

8污染等级：3级。

2。

9安装类别：Ⅲ类。

2。

10电源要求：三相四线制进线,工频50HZ，进线电压为380V+5％.3。

产品型号及含义：L B Q ——□/ □□( ）数字（表示被控电机的台数，空缺表示一台)派生代号(Q表示带潜污水泵保护器；B表示带水位控制；）工作电压（V）被控制电动机的功率（KW）起动控制柜变频器鼠笼型异步电动机4。

产品外形及尺寸:D=600H=1800W=800 （由于内部结构及现场使用场合区别，具体外型可能会有所不同）5.产品结构及参数：5.1起动柜由空气开关,电抗器，继电器，电压表，电流表等元件仪表组成.5.2起动柜的电源输入端标记为L1，L2,L3，电源电压为380V，频率为50HZ，起动柜的电源输出端（即电动机的接线端）标记为U，V，W。

5.3需设置主要参数(带＊号参数需现场调整）：见说明书最后附页.6.原理及使用操作方法：（本使用方法只针对本控制柜功能。

水泵、管路、电机等其他设备的操作应参照相关工艺要求，液位传感器安装方法参照后附说明书）安装在水池顶部的液位传感器将池内水位信号反馈给控制柜，在自动方式下变频器通过实际测量信号与设定值之间的偏差自动调节电机转速，实现自动控制.在部分系统响应速度要求较高的场合，自动功能可能不会被很好的运用，在此种情况下，用户也可以采用手动功能，即通过调节柜体面板上调速旋钮控制电机速度,达到控制液位的目的。

变频控制柜国家标准变频控制柜是一种用来控制电动机运行的设备，通过调节电机的电压和频率，实现对电机的精确控制。

在工业生产中，变频控制柜广泛应用于各种机械设备和生产线的控制系统中，因此其国家标准的制定对于保障设备安全运行、提高生产效率具有重要意义。

首先，变频控制柜国家标准应当明确其适用范围和对象。

在实际生产中，不同类型的变频控制柜可能面临不同的环境和工作条件，因此国家标准应当根据不同的应用场景和行业特点，对变频控制柜的标准适用范围进行明确定义，以便用户能够正确选择和使用符合自身需求的产品。

其次，国家标准应当对变频控制柜的基本要求进行规定。

这包括对控制柜的外观尺寸、结构设计、安全防护、电气连接、通风散热等方面的要求，以及对控制柜内部电气元件、传感器、控制器等关键部件的选用和性能指标进行规定，确保控制柜在正常工作条件下能够稳定可靠地运行。

另外，国家标准还应当对变频控制柜的安全性能进行严格规定。

在工业生产中，控制柜往往需要长时间连续运行，因此其安全性能显得尤为重要。

国家标准应当对控制柜的过载保护、短路保护、漏电保护、接地保护等方面的安全功能进行详细规定，以确保在发生故障或意外情况时能够及时有效地保护设备和人员安全。

此外，国家标准还应当对变频控制柜的节能性能和环保要求进行规定。

随着节能环保理念的日益普及，控制柜的节能性能和环保要求也成为了制定国家标准的重要内容。

国家标准应当鼓励和规范控制柜在工作过程中的能耗控制、能源回收利用等方面的技术要求，以促进控制柜的节能环保性能的提升。

最后，国家标准还应当对变频控制柜的质量检测和认证进行规定。

为了保证控制柜的质量和性能符合国家标准的要求，国家标准应当对控制柜的质量检测方法、检测标准、认证程序等方面进行详细规定，以确保生产厂家能够按照标准要求进行生产制造，用户能够购买到符合国家标准的产品。

总之，变频控制柜国家标准的制定对于推动我国控制柜行业的健康发展、提高产品质量和技术水平具有重要意义。

变频控制柜原理
变频控制柜是一种能够调节电机转速和输出功率的设备，通过改变电源的频率，从而改变电机的转速。

其原理是通过电源的直流电转换为交流电，通过变频器将交流电按照设定的频率输出到电机，从而控制电机的转速和负荷。

变频控制柜主要由变频器、电源模块、滤波器、控制回路等组成。

电源模块将输入的交流电转换为稳定的直流电，滤波器用于去除交流电中的噪声和干扰，以保证电机正常工作。

控制回路接收用户的指令，将变频器输出的频率和电压调整到设定的数值，控制电机的运行。

变频控制柜的工作原理是先将交流电转换成直流电，然后通过变频器将直流电转换成交流电，并将设定的频率和电压输出到电机。

变频器的控制回路根据电机的负载和转速要求来调整输出的频率和电压，以达到精确控制电机转速的目的。

由于变频控制柜可以实现电机的高效运行和精确控制，被广泛应用于工业生产和自动化控制领域。

它不仅可以提高设备的工作效率和可靠性，还可以节约能源和减少噪音。

同时，变频控制柜还具备监测电机运行状态、故障诊断和保护等功能，能够提高设备的安全性和可维护性。

控制柜概述:
变频控制柜主要用于调节设备的工作频率，减少能源损耗，能够平稳启动设备，减少设备直接启动时产生的大电流对电机的损害。

同时自带模拟量输入(速度控制或反馈信号用)，PID控制，泵切换控制(用于恒压)，通信功能，宏功能(针对不同的场合有不同的参数设定)，多段速等等。

可广泛适用于工农业生产及各类建筑的给水、排水、消防、喷淋管网增压以及暖通空调冷热水循环等多种场合的自动控制。

使用条件：
供电电源：市电、自备电网、柴油发电机组;三相交流380V,(-10%，+15%),50HZ
适用电机：一般鼠笼型异步电机
起动频率：可作频繁起动，建议每小时不超过20次
防护等级：IP41或IP20
环境条件:
海拔不超过2000米(超过2000米应降容使用)、环境温度在-25℃--- +40℃之间、相对湿度不超过95%，无凝露。

振动小于0.5G
本文由不锈钢泵厂家提供 。

变频控制柜国家标准变频控制柜是一种用于调节电机运行速度的设备，广泛应用于工业生产中。

为了规范变频控制柜的设计、制造和使用，国家出台了一系列标准，以确保其安全可靠、性能稳定。

本文将对变频控制柜国家标准进行详细介绍，以便相关从业人员了解并遵循相关规定。

首先，变频控制柜国家标准主要包括对其设计、材料、制造、检验、试验、包装、运输、储存和使用等方面的要求。

其中，设计要求包括电路结构、外壳材料、散热设计等内容；材料要求包括电器元件、接线端子、绝缘材料等；制造要求包括加工工艺、装配要求、外观质量等；检验和试验包括出厂检验、验收检验、性能试验等；包装、运输、储存要求包括包装标识、运输条件、存放环境等；使用要求包括安装、调试、运行、维护等。

其次，变频控制柜国家标准不仅要求产品本身的质量符合要求，还要求生产企业具备相应的制造和管理能力。

比如，生产企业应具备相应的生产设备和检测设备，有专业的技术人员负责产品设计和制造，建立健全的质量管理体系，确保产品的质量稳定可靠。

另外，变频控制柜国家标准还对产品的使用和维护提出了相应的要求。

用户在使用变频控制柜时，应按照产品说明书进行安装和调试，并定期进行维护保养，以确保产品的安全可靠运行。

总的来说，变频控制柜国家标准是保障产品质量和用户安全的重要依据，生产企业和用户都应严格遵守相关规定。

只有在严格遵守标准的前提下，才能保证变频控制柜的质量和使用效果，推动工业生产的持续健康发展。

综上所述，变频控制柜国家标准对产品的设计、制造、使用等方方面面都提出了明确的要求，这些要求旨在保障产品质量和用户安全。

生产企业和用户都应严格遵守相关标准，共同推动变频控制柜行业的健康发展。

上海成峰变频控制柜使用说明书1. 变频控制柜简介上海成峰变频控制柜是一种用于驱动电机的设备，能够通过改变电源频率，调整电机的转速。

它采用先进的变频技术，具有高效、可靠、灵活的特点，广泛应用于机械、建筑、水处理、制造等领域。

2. 控制柜结构和主要部件成峰变频控制柜主要由电源模块、主控制模块、输入/输出模块、通信模块、散热模块等组成。

其中，电源模块为控制柜提供稳定的电源，主控制模块负责控制整个系统的运行，输入/输出模块用于接口连接外部设备，通信模块实现控制柜与上位机的通信，散热模块保证设备的正常散热。

3. 控制柜的基本操作(1) 打开电源开关，控制柜开始供电，此时控制柜的显示屏会显示相关参数和运行状态。

(2) 通过显示屏上的按键，设置所需的转速、频率等参数。

(3) 将外部设备与控制柜的输入/输出接口相连，确保正确连接。

(4) 按下启动按钮，控制柜开始工作，电机开始运行。

4. 具体功能使用说明(1) 参数设置功能：通过操作显示屏上的按键，可以设置电机的转速、频率、加速度等参数，确保电机按需运行。

(2) 报警功能：控制柜内置了故障诊断检测系统，当出现故障时，会自动报警，并显示故障信息，及时通知操作人员采取相应措施。

(3) 通信功能：控制柜支持多种通信接口，可以与上位机、PLC、触摸屏等设备进行通信，实现远程控制和监测。

(4) 运行状态显示功能：控制柜的显示屏可以实时显示电机的运行状态、参数和报警信息，方便用户了解设备的运行情况。

5. 安全注意事项(1) 在操作控制柜时，确保室内良好通风，防止设备过热。

(2) 在设备连接过程中，确保电源和输入/输出的正确连接，避免电路短路或其他安全隐患。

(3) 操作前请仔细阅读说明书，并按照要求正确操作设备，避免误操作引发事故。

(4) 当控制柜出现故障或异常情况时，应及时断开电源并联系售后服务。

这是上海成峰变频控制柜的使用说明书，希望能够帮助您正确操作和运行设备，确保使用安全和效果。

变频控制柜的功能及参数一、变频控制柜的功能1.频率调节功能：变频控制柜可以通过调节电源的频率实现对电机转速的精确控制。

频率调节范围通常为0-300Hz，可以根据具体需求进行调整。

通过变频控制柜的频率调节功能，可以实现电机的步进控制、平滑启停以及速度闭环控制等。

2.转矩控制功能：变频控制柜可以根据需要对电机的转矩进行调节，以实现对工业设备的负载能力的精确控制。

转矩控制功能可以使电机在高负载情况下保持稳定的运行状态，提高设备的工作效率和可靠性。

3.多种控制模式：变频控制柜可以根据不同的控制需求选择不同的控制模式，如V/F控制模式、矢量控制模式、自动调速控制模式等。

这些控制模式可以根据具体应用的需求，实现对电机速度、转矩、位置等参数的精确控制。

4.自诊断功能：变频控制柜配备了自动故障诊断系统，可以对电机和控制器等进行实时监测和诊断。

一旦发现故障或异常情况，自动诊断系统将发出警报并采取相应的保护措施，以确保设备的安全运行。

5.节能功能：变频控制柜可以根据工作负荷自动调整电机的转速，以达到最佳的工作效率。

通过降低电机的转速，可以减少电能的消耗，降低运行成本。

此外，变频控制柜还具备节能回馈功能，将电机制动时产生的能量反馈回电网，提高系统的能量利用率。

二、变频控制柜的参数1.额定功率：变频控制柜的额定功率是指设备能够持续运行的最大功率。

额定功率通常以千瓦（kW）为单位。

根据具体的应用需求，可以选择适当的额定功率。

2.额定输入电压和额定输出电压：变频控制柜的额定输入电压是指设备能够正常运行的标准输入电压。

额定输出电压是指设备输出给负载的标准电压。

常见的额定输入电压包括220V、380V等，而额定输出电压则根据具体应用需求选择。

3.频率调节范围：频率调节范围是指变频控制柜能够调节的频率范围。

通常情况下，频率调节范围为0-300Hz。

4.过载能力：过载能力是指变频控制柜能够短时间承受的超负荷电流。

过载能力通常以额定电流的倍数表示，如150%、200%等。

变频控制柜使用说明一、概述变频控制柜又称变频器控制柜，是一种用来控制交流电动机转速的设备。

它通过改变电源的频率和电压，调节电动机的转速，实现对电机的精确控制。

变频控制柜广泛应用于食品加工、造纸、石油、化工、水处理等行业，在提高生产效率、节约能源、降低噪音和振动等方面发挥重要作用。

二、变频控制柜的组成1.变频器：变频器是变频控制柜的核心部件，它通过变换输入相电压和频率，实现对电机的调速。

2.控制面板：控制面板上设置了相关的控制按钮和指示灯，用户可以通过操作面板来调节转速、启动和停止电机。

3.电源模块：电源模块是变频控制柜的电源供应部件，它将输入电压转换成控制器需要的低电压直流电源，并提供稳定的工作电压。

4.电机保护模块：电机保护模块负责监测电机的电流、电压等参数，当电机出现过载、短路等异常情况时，它会自动切断电源，保护电机的安全运行。

5.接口模块：接口模块提供了变频控制柜与其他设备的通信接口，实现数据传输和联动控制。

6.散热模块：由于变频器产生的热量较大，散热模块用来散发热量，保持控制柜内部的温度在安全范围之内。

三、变频控制柜的使用方法1.接通电源：首先将变频控制柜的电源线插入电源插座，然后按下电源开关，观察面板上的电源指示灯是否亮起，确认电源已经接通。

2.设置参数：根据实际需求，通过操作面板上的按钮设置变频器的参数，如转速、加速时间、减速时间等。

3.启动电机：确认变频器设置完成后，按下启动按钮，电机开始启动，通过观察面板上的转速指示灯，确认电机已经正常运行。

4.调节转速：通过调节面板上的转速调节按钮，逐步调整电机的转速，根据实际需求来控制电机的运行速度。

5.监测电机状态：在电机运行过程中，可以通过观察面板上的电流、电压等指示灯，监测电机的运行状态，如果发现异常，需要及时停机检查。

6.停止电机：当电机工作完成后，按下停止按钮，电机会逐渐减速停止。

确认电机已经停止后，可以切断电源，结束使用。

四、变频控制柜的维护与保养1.清洁控制柜：定期清洁控制柜的外部面板和散热网，确保散热效果良好，防止灰尘积累，影响控制柜的散热性能。

变频恒压供水控制柜简介变频恒压供水控制柜（以下简称控制柜）是与阀门电动装置配套使用的。

用以控制电动阀门的开关和显示阀门工作状态。

它可以现场使用，也可以远距离室内使用。

对于大量使用阀门的石油、化工、水利、发电、煤炭、冶金、市政等工业部门具有实际意义。

变频恒压供水控制柜手册变频恒压供水设备是由控制柜、水泵机组、管路附件及压力罐等组成，整套设备都是由控制柜里的控制器来控制，所以控制柜的维护是很重要的，如：控制柜的工作环境。

变频恒压供水控制柜本柜为防护式金属外壳，基本骨架采用特种型材组装而成，结构先进合理、标准化程度高、刚性好、重量轻、外型颜色协调美观大方。

防护等级：IP30。

当搬运柜体时，请使用正确的升降工具以防止损伤。

户内安装，且柜体的后部应保持20〜30CM的空间，以利散热；前部留有足够的操作空间。

变频恒压供水控制柜产品性能：1、变频恒压供水控制柜由微机全自动控制，高智能化无负压变频给水控制系统，在同类设备中具有自动化程度最高、节能效果好等特点；同时设备具备手动操作；在供水压力范围内，设备供水压力精度达到±。

2、变频恒压供水控制柜通过微机自动调整水泵运行频率，使设备供水压力时刻满足用户实际需求，当夜间或节日期间用水量小时，设备自动转入最低频率、最低转速运行状态，或者通过市政网压力直接供水给用户，实现最大程度的供水节能。

3、变频恒压供水控制柜多台水泵轮流运转，先开先停，水泵选用名牌电机，有效降低噪声，提高设备使用寿命；电机通过变频软启动，对设备、管网、电网无冲击，实现最大程度的对设备保护。

4、变频恒压供水控制柜结构紧凑，占地面积小、无需泵房、水池（水箱）；全使用环保洁净材料、全密封设计，避免二次污染；安装方便、操作简单、免维护、免看管，实现最大程度的成本节约。

5、变频恒压供水控制柜具有防止过流、欠压、超压、过载、短路、过热等多种自我保护功能，实现最大程度的设备安全。

变频恒压供水控制柜工作环境海拔高度不超过2000M。

变频控制柜使用说明一、引言随着工业自动化水平的不断提高，变频控制柜作为一种重要的电气控制设备，广泛应用于各种机械设备中。

变频控制柜通过控制电机的转速，实现对设备的精确控制，从而提高设备的运行效率和稳定性。

本使用说明旨在为用户提供变频控制柜的正确使用方法、注意事项以及维护保养等方面的指导，以确保设备的正常运行和延长使用寿命。

二、设备概述变频控制柜是一种集成了变频器、PLC、触摸屏等电气元件的控制柜，用于实现对电机的转速、方向、启动、停止等控制。

变频控制柜具有结构紧凑、操作简便、控制精度高等特点，广泛应用于风机、水泵、压缩机、传送带等各种机械设备中。

三、使用方法1.开机前的准备在使用变频控制柜之前，请确保以下事项已经完成：（1）检查变频控制柜的电源是否正常，电压是否符合设备要求；（2）检查变频控制柜内的电气元件是否完好，无损坏或松动现象；（3）检查电机及其连接线是否完好，无破损或接触不良现象；（4）根据设备要求，设置合适的参数，如转速、启动时间、停止时间等。

2.开机操作（1）按下变频控制柜上的电源开关，接通电源；（2）在触摸屏或操作面板上选择相应的控制模式（如手动、自动等）；（3）根据控制模式，设置相应的参数，如转速、启动时间、停止时间等；（4）按下启动按钮，电机开始运行；（5）在运行过程中，可以根据需要对电机的转速、方向等进行调整。

3.关机操作（1）按下停止按钮，电机停止运行；（2）断开变频控制柜的电源开关，关闭电源。

四、注意事项1.请勿在设备运行过程中随意更改参数设置，以免影响设备的正常运行；2.在使用过程中，如发现设备异常或故障，请立即停机并联系专业人员进行检修；3.请勿随意拆卸或更改变频控制柜内的电气元件，以免损坏设备或造成安全隐患；4.在使用过程中，请保持变频控制柜及其周围环境的清洁干燥，避免潮湿或灰尘对设备造成损害；5.请定期对变频控制柜进行维护保养，检查电气元件的连接是否紧固、散热是否良好等，以确保设备的长期稳定运行。
