矿山井巷名称和井田内划分

第一章煤矿开采的基本概念1.同一地质时期形成并大致连续发育的含煤岩系分布区称为煤田。

统一规划和开发的煤田或其中一部分则称为矿区。

2.划分给一个矿井(或露天矿)开采的那一部分煤田，谓之井田.井田范围,是指井田沿煤层走向的长度和倾向的水平投影宽度.一般小型矿井井田走向长度不少于1500m；中型矿井不少于4000m；大型矿井不少于7000m。

3.矿井生产能力，一般是指矿井的设计生产能力。

有些生产矿井原来生产能力需要改变，因而要对狂进各生产系统的能力重新核定，核定后的综合生产能称核定生产能力。

4.从敝露的地表直接采出有用矿物的方法，叫露天开采。

5.在煤矿地下开采中，为了提升，运输，通风，排水，动力供应等需要而开掘的井筒，巷道和硐室总称矿山井巷。

矿山井巷可分为直立巷道，水平巷道和倾斜巷道三类。

6.井田阶段内划分一般有三种：采区式，分段式和带区式。

7. 根据煤化程度，将所有的煤分为无烟煤、烟煤和褐煤三大类，然后再细分为无烟煤、贫煤、贫瘦煤、瘦煤、焦煤、肥煤、1/3焦煤、气肥煤、气煤、1/2中黏煤、弱黏煤、不黏煤、长焰煤、褐煤14个小类.8.第二章采煤方法的概念和分类1.采场----用来直接大量采取煤炭的场所2.采煤工作面----在采场内进行回采的场所。

3.回采工作----在采场内，为为采取煤炭所进行的一系列工作。

包括破煤，装煤，运煤，工作面支护，采空区处理和辅助工序。

4.壁式体系采煤法一般具有下列主要特点：（1）通常具有较长的采煤工作面长度。

（2）在采煤工作面两端至少各有一条巷道，用于通风和运输。

（3）随采煤工作面推进，应有计划地处理采空区。

（4）采下的煤沿平行于采煤工作面地方向运出采场。

5.柱式体系采煤包括:房式采煤法，房柱式采煤法。

第二章单一走向长壁采煤法采煤工艺6.爆破采煤工艺，简称“炮采”，其特点是爆破落煤，爆破及人工装煤，机械化运煤，用单体支护工作面空间顶板。

7.普通机械化采煤工艺，简称“普采”，其特点是用采煤机械同时完成落煤和装煤工序，而运煤，顶板支护和采空区处理炮采工艺基本相同。

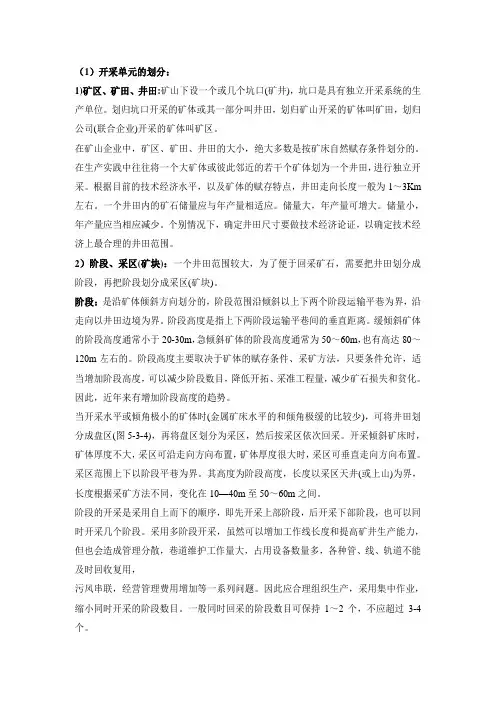

（1）开采单元的划分：1)矿区、矿田、井田:矿山下设一个或几个坑口(矿井)，坑口是具有独立开采系统的生产单位。

划归坑口开采的矿体或其一部分叫井田，划归矿山开采的矿体叫矿田，划归公司(联合企业)开采的矿体叫矿区。

在矿山企业中，矿区、矿田、井田的大小，绝大多数是按矿床自然赋存条件划分的。

在生产实践中往往将一个大矿体或彼此邻近的若干个矿体划为一个井田，进行独立开采。

根据目前的技术经济水平，以及矿体的赋存特点，井田走向长度一般为1～3Km 左右。

一个井田内的矿石储量应与年产量相适应。

储量大，年产量可增大。

储量小，年产量应当相应减少。

个别情况下，确定井田尺寸要做技术经济论证，以确定技术经济上最合理的井田范围。

2）阶段、采区(矿块)：一个井田范围较大，为了便于回采矿石，需要把井田划分成阶段，再把阶段划分成采区(矿块)。

阶段：是沿矿体倾斜方向划分的，阶段范围沿倾斜以上下两个阶段运输平巷为界，沿走向以井田边境为界。

阶段高度是指上下两阶段运输平巷间的垂直距离。

缓倾斜矿体的阶段高度通常小于20-30m，急倾斜矿体的阶段高度通常为50～60m，也有高达80～120m左右的。

阶段高度主要取决于矿体的赋存条件、采矿方法，只要条件允许，适当增加阶段高度，可以减少阶段数目，降低开拓、采准工程量，减少矿石损失和贫化。

因此，近年来有增加阶段高度的趋势。

当开采水平或倾角极小的矿体时(金属矿床水平的和倾角极缓的比较少)，可将井田划分成盘区(图5-3-4)，再将盘区划分为采区，然后按采区依次回采。

开采倾斜矿床时，矿体厚度不大，采区可沿走向方向布置，矿体厚度很大时，采区可垂直走向方向布置。

采区范围上下以阶段平巷为界。

其高度为阶段高度，长度以采区天井(或上山)为界，长度根据采矿方法不同，变化在10—40m至50～60m之间。

阶段的开采是采用自上而下的顺序，即先开采上部阶段，后开采下部阶段，也可以同时开采几个阶段。

采用多阶段开采，虽然可以增加工作线长度和提高矿井生产能力，但也会造成管理分散，巷道维护工作量大，占用设备数量多，各种管、线、轨道不能及时回收复用，污风串联，经营管理费用增加等一系列问题。

一、煤田、矿区、井田1．煤田：在地质历史发展过程中，同一地质时期形成并大致连续发育的含煤岩系分布区。

2．矿区：统一规划和开发的煤田或其一部分，称为矿区。

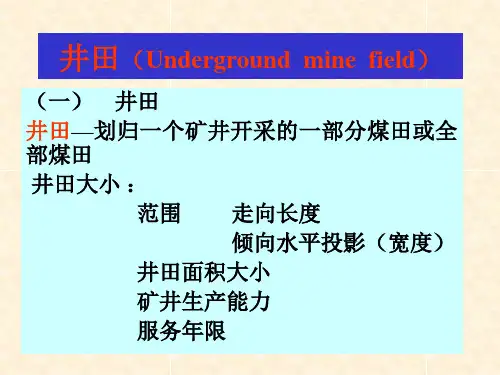

3．井田：划归一个矿井（或露天矿）开采的部分煤田。

三、煤层的分类（1）按煤层倾角的大小，可分为缓倾斜(含近水平)、倾斜煤层和急斜煤层。

地下开采近水平煤层 8°以下缓倾斜煤层 8°~ 25°倾斜煤层 25°~ 45°急倾斜煤层 45°以上（2）按开采煤层的厚度大小，可分为薄煤层，中厚煤层、厚煤层。

地下开采 (m)薄煤层 1.3以下中厚煤层 1.3 ~ 3.5厚煤层 3.5以上（3）按煤层厚度的变化情况分为：稳定、较稳定、不稳定、极不稳定煤层。

四、矿山井巷名称矿山井巷：在地下开采中，为解决提升、运输、通风、排水、动力供应等需要而开掘的井筒、巷道和硐室的总称。

（一）按空间形态分类按井巷的长轴线与水平面的关系，分为直立巷道、水平巷道和倾斜巷道三类。

1、直立巷道：巷道长轴线与水平面垂直。

2、水平巷道3、倾斜巷道：巷道长轴线与水平面有一定夹角，如斜井、上山、下山、斜巷等。

4、硐室：空间三个轴线长度相差不大且又不通地表的地下巷道（有水平的，也有倾斜的），如绞车房、变电所、煤仓等。

（二）按服务范围分类矿山巷道按服务范围不同，分为：开拓巷道、准备巷道和回采巷道。

开拓巷道：为全矿井、一个水平或1个以上采区服务的巷道。

准备巷道：为一个采区或几个区段服务的巷道。

回采巷道：仅为采煤工作面生产服务的巷道。

（一）井下生产系统1、运煤系统：25－20－14－12－5－4－3－12、通风系统：新鲜风流从地面－12－3－4－5－9－11－15－19－20－25；污风－23－17－8－7－6－排入大气。

3、运料排矸系统：2－3－4－5－9－11－15－23－254、排水系统：20-22-21-15-11-9-5-4-2第二节煤田划分为井田二、井田划分的原则1、井田范围与矿井生产能力相适应2、井田尺寸应合理3、充分利用自然条件4、合理规划矿井开采范围，处理好相邻矿井关系（特别是深部和浅部）三、井田境界的划分方法（一）垂直划分（二）水平划分三）按煤组划分（四）按自然条件划第三节井田内再划分一、井田划分为阶段和水平1、阶段阶段：在井田范围内，沿煤层倾斜方向，按一定标高将煤层划分为若干平行于走向的长条形，每一个长条形叫一个阶段。

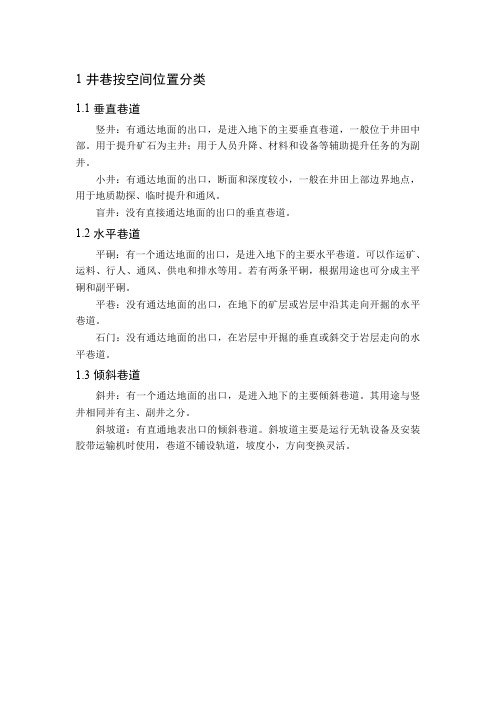

1井巷按空间位置分类
1.1垂直巷道
竖井：有通达地面的出口，是进入地下的主要垂直巷道，一般位于井田中部。

用于提升矿石为主井；用于人员升降、材料和设备等辅助提升任务的为副井。

小井：有通达地面的出口，断面和深度较小，一般在井田上部边界地点，用于地质勘探、临时提升和通风。

盲井：没有直接通达地面的出口的垂直巷道。

1.2水平巷道
平硐：有一个通达地面的出口，是进入地下的主要水平巷道。

可以作运矿、运料、行人、通风、供电和排水等用。

若有两条平硐，根据用途也可分成主平硐和副平硐。

平巷：没有通达地面的出口，在地下的矿层或岩层中沿其走向开掘的水平巷道。

石门：没有通达地面的出口，在岩层中开掘的垂直或斜交于岩层走向的水平巷道。

1.3倾斜巷道
斜井：有一个通达地面的出口，是进入地下的主要倾斜巷道。

其用途与竖井相同并有主、副井之分。

斜坡道：有直通地表出口的倾斜巷道。

斜坡道主要是运行无轨设备及安装胶带运输机时使用，巷道不铺设轨道，坡度小，方向变换灵活。

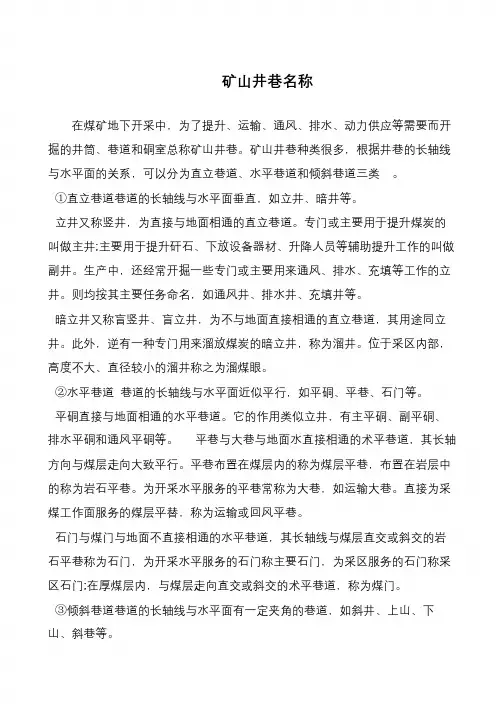

书山有路勤为径，学海无涯苦作舟矿山井巷名称在煤矿地下开采中，为了提升、运输、通风、排水、动力供应等需要而开掘的井筒、巷道和硐室总称矿山井巷。

矿山井巷种类很多，根据井巷的长轴线与水平面的关系，可以分为直立巷道、水平巷道和倾斜巷道三类。

①直立巷道巷道的长轴线与水平面垂直，如立井、暗井等。

立井又称竖井，为直接与地面相通的直立巷道。

专门或主要用于提升煤炭的叫做主井;主要用于提升矸石、下放设备器材、升降人员等辅助提升工作的叫做副井。

生产中，还经常开掘一些专门或主要用来通风、排水、充填等工作的立井。

则均按其主要任务命名，如通风井、排水井、充填井等。

暗立井又称盲竖井、盲立井，为不与地面直接相通的直立巷道，其用途同立井。

此外，逆有一种专门用来溜放煤炭的暗立井，称为溜井。

位于采区内部，高度不大、直径较小的溜井称之为溜煤眼。

②水平巷道巷道的长轴线与水平面近似平行，如平硐、平巷、石门等。

平硐直接与地面相通的水平巷道。

它的作用类似立井，有主平硐、副平硐、排水平硐和通风平硐等。

平巷与大巷与地面水直接相通的术平巷道，其长轴方向与煤层走向大致平行。

平巷布置在煤层内的称为煤层平巷，布置在岩层中的称为岩石平巷。

为开采水平服务的平巷常称为大巷，如运输大巷。

直接为采煤工作面服务的煤层平替，称为运输或回风平巷。

石门与煤门与地面不直接相通的水平巷道，其长轴线与煤层直交或斜交的岩石平巷称为石门，为开采水平服务的石门称主要石门，为采区服务的石门称采区石门;在厚煤层内，与煤层走向直交或斜交的术平巷道，称为煤门。

③倾斜巷道巷道的长轴线与水平面有一定夹角的巷道，如斜井、上山、下山、斜巷等。

11．井田(矿田)划分与矿井(露天)布局一、井田(矿田)划分矿区内井田划分是确定矿区开发规模与矿井布局的基础，也是合理开发煤炭资源，取得较好经济效益的重要条件。

几十年来，我国在矿区井田划分方面积累了许多经验，有许多值得总结的实例。

一）井田划分随着开采技术和装备的提高趋向合理随着开采技术装备的不断发展与进步，管理水平的提高，矿区井田划分与矿井布局要不断地进行调整和优化。

50年代初期矿区开发主要是浅部煤层，当时推广长壁式采煤炮采工艺，由于受设备能力和管理水平限制，采煤工作面长度、进度、单产均不高，1953年工作面平均产量4053t／月，工作面平均长44m。

提升设备国内主要生产直径2．5m以下的绞车，直径3m绞车产量很少，直径4．0m以上绞车需从国外引进。

根据当时开采技术条件、技术装备以及国家资金紧缺和大量需煤的情况，除重点建设鹤岗兴安台、新一(东山)、阜新海州、五龙(平安)、辽源中央立井等大型骨干矿井(露天)外，一般井田划分尺寸均较小，建井密度较大。

以片盘斜井开拓浅部煤层为代表的各矿区，其井田尺寸都比较小。

如鸡西矿区东西长120km，南北宽25～45km，面积3078km2，为一轴向近似东西的向斜构造。

含煤地层主要是侏罗纪城子河组、穆棱组、第三纪永庆组及平阳组。

其中城子河组全区发育，是矿区主要开采对象。

第三纪永庆组及平阳组尚未开发。

根据矿区煤层露头发育、倾角缓，第四系地层薄、水文地质条件简单的特点，50、60年代除在小恒山深部、二道河子、张新建设3对立井外，在煤田南北浅部煤层均以片盘斜井进行开发。

如恒山矿开采缓斜近距离煤层群，矿田走向长7km，倾斜宽2．5km，布置5对片盘斜井，每个井田走向长0．8～1．8km，倾斜宽1．0～2．1km，布局密集。

鸡西矿区用片盘斜井开发浅部煤层是合理的，投资省、出煤快。

以立井开发的鹤壁矿区是第一、二两个五年计划期间建设起来的，现已年产500万t左右，是中原动力煤生产基地。

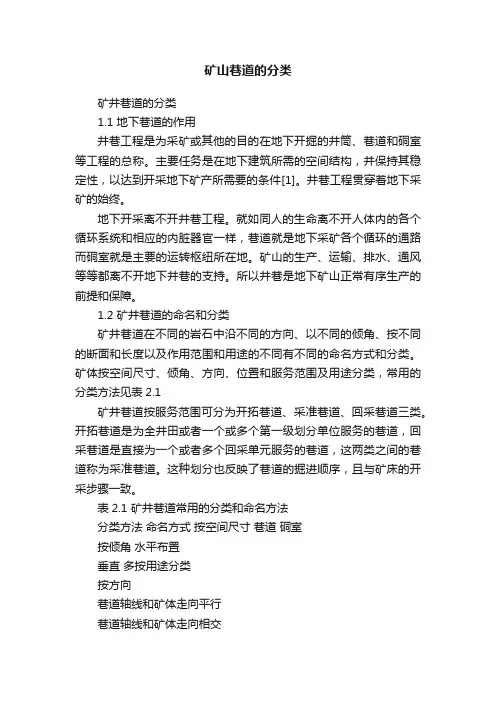

矿山巷道的分类矿井巷道的分类1.1 地下巷道的作用井巷工程是为采矿或其他的目的在地下开掘的井筒、巷道和硐室等工程的总称。

主要任务是在地下建筑所需的空间结构，并保持其稳定性，以达到开采地下矿产所需要的条件[1]。

井巷工程贯穿着地下采矿的始终。

地下开采离不开井巷工程。

就如同人的生命离不开人体内的各个循环系统和相应的内脏器官一样，巷道就是地下采矿各个循环的通路而硐室就是主要的运转枢纽所在地。

矿山的生产、运输、排水、通风等等都离不开地下井巷的支持。

所以井巷是地下矿山正常有序生产的前提和保障。

1.2 矿井巷道的命名和分类矿井巷道在不同的岩石中沿不同的方向、以不同的倾角、按不同的断面和长度以及作用范围和用途的不同有不同的命名方式和分类。

矿体按空间尺寸、倾角、方向、位置和服务范围及用途分类，常用的分类方法见表2.1矿井巷道按服务范围可分为开拓巷道、采准巷道、回采巷道三类。

开拓巷道是为全井田或者一个或多个第一级划分单位服务的巷道，回采巷道是直接为一个或者多个回采单元服务的巷道，这两类之间的巷道称为采准巷道。

这种划分也反映了巷道的掘进顺序，且与矿床的开采步骤一致。

表2.1 矿井巷道常用的分类和命名方法分类方法命名方式按空间尺寸巷道硐室按倾角水平布置垂直多按用途分类按方向巷道轴线和矿体走向平行巷道轴线和矿体走向相交顺层穿层顺层穿层按位置在矿体中在矿体外在矿体中在矿体外在矿体中在矿体外上盘下盘按用途及运输方式上述每一种巷道都可分别用作运输、通风、行人、及联络等用途、可以采用不同的运输方式、可以根据用途和运输方式命名按开凿顺序和服务范围上述每一种巷道都可分别服务于全矿井、一个水平或任意划分一个单元、可根据服务范围命名1.3 常见的矿井巷道 1.3.1 井筒通常也叫做竖井，由地表进入地下，或由地下一个水平进入另一个水平的巷道。

按照轴线的倾角大小以及倾角与方位是否变化井筒可以分为平硐，斜井，竖井和斜坡道四种。

1.3.2 为开采单元服务的巷道（1）水平巷道巷道轴线与矿体走向一致的水平巷道就叫做平巷，矿体使用最多的巷道就是水平巷道。

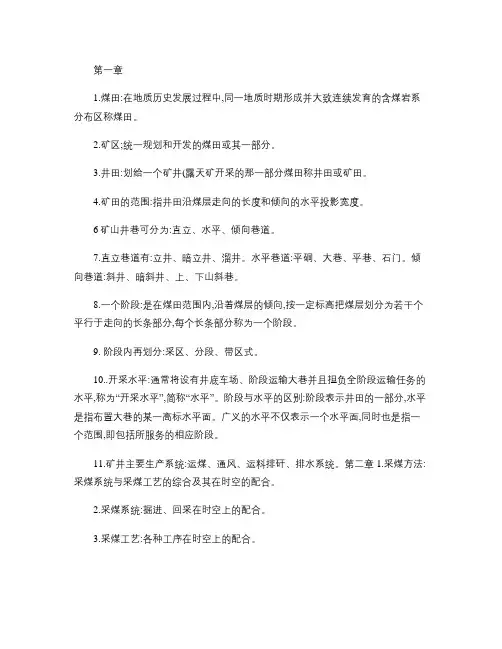

第一章1.煤田:在地质历史发展过程中,同一地质时期形成并大致连续发育的含煤岩系分布区称煤田。

2.矿区;统一规划和开发的煤田或其一部分。

3.井田:划给一个矿井(露天矿开采的那一部分煤田称井田或矿田。

4.矿田的范围:指井田沿煤层走向的长度和倾向的水平投影宽度。

6矿山井巷可分为:直立、水平、倾向巷道。

7.直立巷道有:立井、暗立井、溜井。

水平巷道:平硐、大巷、平巷、石门。

倾向巷道:斜井、暗斜井、上、下山斜巷。

8.一个阶段:是在煤田范围内,沿着煤层的倾向,按一定标高把煤层划分为若干个平行于走向的长条部分,每个长条部分称为一个阶段。

9. 阶段内再划分:采区、分段、带区式。

10..开采水平:通常将设有井底车场、阶段运输大巷并且担负全阶段运输任务的水平,称为“开采水平”,简称“水平”。

阶段与水平的区别:阶段表示井田的一部分,水平是指布置大巷的某一高标水平面。

广义的水平不仅表示一个水平面,同时也是指一个范围,即包括所服务的相应阶段。

11.矿井主要生产系统:运煤、通风、运料排矸、排水系统。

第二章 1.采煤方法:采煤系统与采煤工艺的综合及其在时空的配合。

2.采煤系统:掘进、回采在时空上的配合。

3.采煤工艺:各种工序在时空上的配合。

4.回采工作面:在采场内进行的煤壁。

回采工作:在采场内,为采煤所进行的破、装、运、支助等工作。

采场:用来直接采取大量煤炭的场所。

5.分层采煤法:倾斜、水平、斜切分层。

第三章1.长壁采煤工作面的采煤工艺:炮采、普采、综采。

炮采:爆破采煤工艺。

普采:普通机械化采煤工艺。

综采:综合机械化采煤工艺。

2.爆破采煤工艺包括:打眼、放炮落煤和装煤、人工装煤、刮板输送机运煤、移置输送机、人工支护和回柱放顶等主要工序。

3.爆破落煤:由打眼、装药、填炮泥、联线及放炮等工序组成。

要求保证规定进度,工作面平直,不留顶煤和底煤,不破坏顶板,和不崩倒支柱和不崩翻工作面输送机,尽量降低炸药和雷管的消耗。

4.炮眼布置有:单排眼、双排眼、三排眼。
