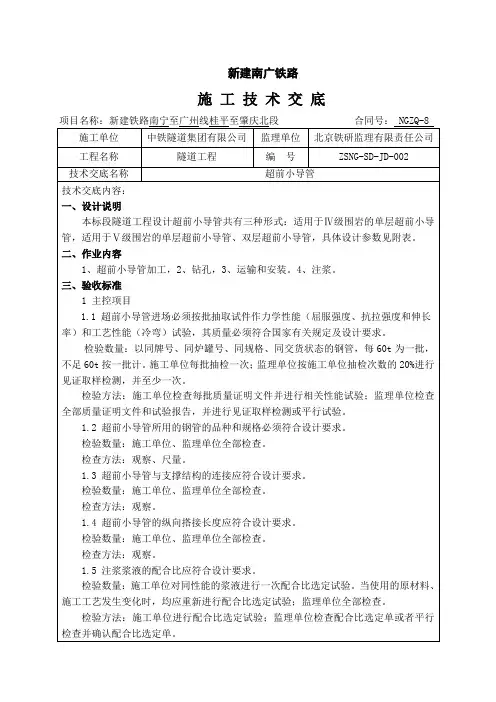

隧道超前小导管技术交底

技术交底书单位名称：编号：工程名称根很中寨隧道交底项目隧道超前小导管施工交底内容：小导管钻孔、加工、安装、注浆等一、交底依据《公路隧道施工技术规范》（JTGT 3660-2020）《公路工程质量检验评定标准》（JTG F80-2017）《临翔至双江高速公路LSTJ -3-2标段两阶段施工设计图》第5册第1分册二、设计概况超前支护采用单排φ42壁厚4mm无缝钢管，长4.5m，环向间距0.3m；支护范围为拱部120°范围，外插角为5~15°。

Ⅴ级围岩每循环45根，Ⅳ级围岩每循环27根三、施工方法1、施工工艺2、钻孔钻孔时采用直径Φ50钎头，以满足成孔后孔径大于钢管直径3～5mm的要求。

钻孔时严格按定出的孔位进行，施钻过程中及时观察钻杆方向及外插角度，单排外插角为5~15°，环向间距0.3m。

3、小导管制作及安装超前小导管采用壁厚4mm、外径42mm、长4.5m的热轧无缝钢管制成。

并在小导管前部钻注浆孔，孔径6～8mm，孔间距15cm，呈梅花型布置，前端加工成锥形，尾部留长度不小于0.3m，作为不钻孔的止浆段。

小导管的加工在钢筋加工场完成。

4、小导管安装在现场由锤击打入或钻机顶入，要求顶入长度不小于设计长度的90%。

小导管应从钢拱架腹部钻好的圆管穿过并顶入围岩中，小导管安装完成后及时用高压风将钢管内的砂石吹干净，并用锚固剂封堵孔口及周围裂隙，必要时在小导管附近及工作面喷射混凝土，以防止工作面坍塌。

小导管安装完成后，焊接注浆嘴及止浆阀，工班自检合格后及时报质检工程师和监理工程师检查签认。

5、注浆小导管注浆采用水泥浆液，其施工配合比为1：1（重量比），根据隧道内围岩情况，交底单位：工程部交底人：（签字）接收单位：接受人：（签字）。

交底内容：一、超前小导管设计超前小导管配合钢架使用，应用于隧道围岩拱部超前注浆预支护，DK291+194-DK291+300 段衬砌形式为V级Vy-2型复合，其超前小导管纵向搭接长度为1.5米。

超前小导管设计参数：①超前导管规格：φ42热轧无缝钢管，壁厚3.5mm；②V级围岩拱部初期支护超前小导管采用φ42超前小导管，环向间距40cm，每环36根，超前小导管4m/根。

③倾角：外插角10°～15°为宜，可根据实际情况适当调整；④注浆材料：按设计要求采用525号普通硅酸盐水泥浆液，水泥浆液水灰比1:1；⑤设置范围：拱部120°范围。

二、超前小导管施工施工工艺流程图。

施工准备测量定位钻孔作业清孔钻孔验收下管、封堵孔孔口喷混凝土封堵工作面连接、调试注浆管路注浆作业注浆效果分析管尾与钢架焊连结束原材料进场检验浆液配比设计注浆试验注浆试验调整注浆参数小导管制备不合格合格满足要求不能满足要求1、钻孔⑴测量放样，在设计孔位上做好标记，用风枪钻孔。

⑵小导管钻孔采用手风钻钻孔。

钻孔时采用普通钻杆，钻头要满足成孔后孔径大于钢管直径的要求。

钻孔时严格按定出的孔位进行，施钻过程中及时观察钻杆方向及外插角度，当发现方向及外插角偏差较大时应予以调整。

以保证钻孔按设计要求完成，小导管能起到预期的支护效果。

成孔后其钻孔长度应比设计深5cm。

2、制作小导管超前小导管采用壁厚3.5mm，外径42mm的热轧无缝钢管制成。

并在小导管前部钻注浆孔，孔径6mm，孔间距25cm，呈梅花型布置，前端加工成锥形，尾部留长度不小于100cm，作为不钻孔的止浆段，小导管的加工在钢筋加工场完成。

超前小导管见附图。

3、小导管安装小导管安装在现场由风钻顶入，要求顶入长度不小于设计长度的90%，外露部分支撑于开挖面后方的钢架上，与钢架共同组成预支护体系。

小导管安装完成后及时用高压风进行清孔。

小导管安设后应对掌子面进行喷射混凝土封闭，厚度为10～15cm。

隧道超前小导管施工技术交底1. 引言隧道施工过程中，超前小导管技术作为一种先进、高效的施工方式，被广泛应用于地铁、水利、煤矿等各类隧道的施工中。

本文将介绍超前小导管施工技术的基本原理、施工步骤、施工设备及注意事项，以帮助施工人员更好地理解和掌握该技术。

2. 超前小导管施工技术基本原理超前小导管施工技术是一种在隧道施工中利用导管来进行导向、排水和衬砌的技术。

其基本原理如下：•导向作用：通过导管的引导，可准确控制掘进机的位置和方向，使其前进和转向更加精准。

•排水作用：导管内部设置有排水装置，可及时排除隧道施工中的地下水，保证施工现场的干燥。

•衬砌作用：导管的外表面涂覆有混凝土或其他衬砌材料，形成隧道的内壁，保证隧道的稳定性和安全性。

3. 超前小导管施工技术的步骤超前小导管施工技术的施工步骤主要包括准备工作、导管安装、掘进和衬砌四个阶段。

3.1 准备工作在施工过程开始之前，需要进行以下准备工作：•现场勘探：对施工区域进行勘探，了解地质情况和施工环境。

•设计方案：根据勘探结果制定详细的施工设计方案。

•设备准备：准备好所需的超前小导管、掘进机和其他施工设备。

3.2 导管安装导管安装是施工的关键步骤，需要按照设计方案进行操作：•设置测量点：根据设计方案，确定导管的位置和方向，在地表上设置测量点。

•安装导管：根据设计方案，将导管逐段安装到测量点上。

•连接导管：将各段导管连接起来，形成完整的导管系统。

3.3 掘进掘进是超前小导管施工技术的核心步骤，主要包括以下内容：•启动掘进机：将掘进机放置在导管内，并按照设计方案进行调试和启动。

•控制掘进机：通过操纵掘进机的控制杆，控制掘进机的位置和方向，使其按照设计要求前进和转向。

•监测和调整：在掘进过程中，通过监测仪器对隧道的倾斜度、导向性等参数进行监测，并根据监测结果进行必要的调整。

3.4 衬砌衬砌是为了保证隧道的稳定性和安全性，在掘进完成后进行的步骤：•衬砌材料准备：准备好所需的混凝土或其他衬砌材料。

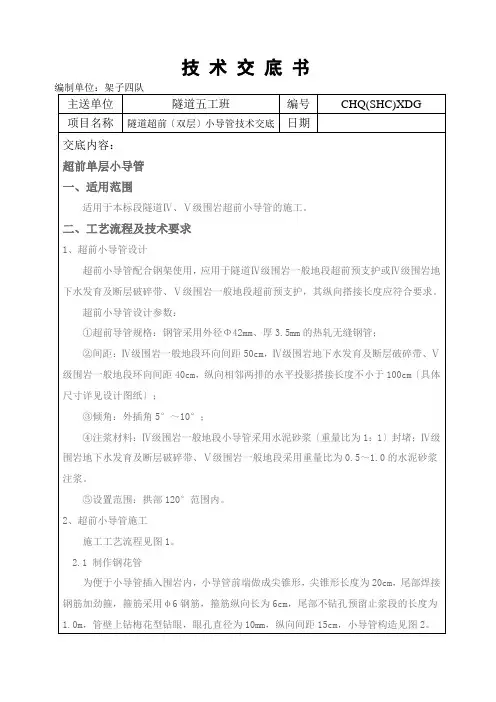

技术交底书
⑤设置范围：见图1。

图1超前双侧小导管布置图2、超前双层小导管施工
施工工艺流程见图2。

图2超前双层小导管施工工艺流程图
2.1 制作钢花管
为便于小导管插入围岩内，小导管前端做成尖锥形，尖锥形长度为20cm，尾部焊接钢筋加劲箍，箍筋采用φ6钢筋，箍筋纵向长为6cm，尾部不钻孔预留止浆段的长度为1.0m，管壁上钻梅花型钻眼，眼孔直径为10mm，纵向间距15cm，小导管构造见图3。

小导管构造图3
2.2 小导管安装
⑴测量放样，在设计孔位上做好标记，用凿岩机或煤电钻钻孔，孔径较设计导管管
施工技术交底接收人名单。

工程技术交底书----------------------------精品word文档值得下载值得拥有----------------------------------------------------------------------------------------------------------------------------------------精品word文档值得下载值得拥有------------------------------------------------------------------------------------------------------------编制：复核：接收：日期工程技术交底书----------------------------精品word文档值得下载值得拥有----------------------------------------------------------------------------------------------------------------------------------------精品word文档值得下载值得拥有------------------------------------------------------------------------------------------------------------编制：复核：接收：日期工程技术交底书----------------------------精品word文档值得下载值得拥有----------------------------------------------------------------------------------------------------------------------------------------精品word文档值得下载值得拥有------------------------------------------------------------------------------------------------------------编制：复核：接收：日期工程技术交底书----------------------------精品word文档值得下载值得拥有----------------------------------------------------------------------------------------------------------------------------------------精品word文档值得下载值得拥有------------------------------------------------------------------------------------------------------------编制：复核：接收：日期工程技术交底书----------------------------精品word文档值得下载值得拥有----------------------------------------------------------------------------------------------------------------------------------------精品word文档值得下载值得拥有----------------------------------------------------------------------------------------------------------------------------------------精品word文档值得下载值得拥有----------------------------------------------编制：复核：接收：日期----------------------------精品word文档值得下载值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------。

超前小导管技术交底—、交底范围XX岭隧道超前小导管施工。

二、设计情况：1、小导管用热轧无缝钢管加工制成，直径42mni,壁厚4nini o小导管管壁应钻注浆孔,孔径8mm,孔间距10cm,呈梅花形布置，前端加工成锥形，尾部30cm不钻注浆孔作为止浆段。

2、双层小导管超前支护外插角分别为缓倾角10°〜14。

和陡倾角30°〜40。

，上下两层交错布置，V级围岩按拱部120o范围布置。

超前支护单根长 4.5米，纵向水平搭接长度不小于1. 0m o3、单层小导管超前支护外插角分别为缓倾角10° -14。

, 按拱部120o范围布置。

超前支护单根长 4.5米，纵向水平搭接长度不小于1. 0m o4、钻孔直径45-47mm,顶入钢管并保证搭接长度，并用高压风将钢管内的砂石吹出。

把小导管插入孔内，带好丝扣保护帽，用风钻打入到设计深度，使麻丝柱塞与孔壁压紧。

5、小导管安装完成后，进行压水试验，技术人员根据试验结果确定注浆参数。

6、注浆材料：水泥砂浆，注浆参数:(W/C二0. 8-1. 0), 注浆压力：0.5-IMPa,注浆水泥等级强度为42. 5o配置好的浆液必须在规定时间内注完，随配随用。

7、注浆顺序为由下至上，隔孔注浆，即先注奇数孔，再注偶数孔，浆液先稀后浓、注浆量先大后小，注浆压力由小到大，并做好注浆记录。

8、当压力达到IMPa并稳定10-15秒，注浆量注满孔洞时，该孔结束注浆。

9、每次注浆抗压强度标准条件与抗压强度同条件养护试件各做一组试块。

三、开始施工的条件及施工准备工作设备:注浆机(ZG-200).空压机(MAM-880) ＞凿岩机(YT- 28),以上设备性能良好，验合格满足使用要求。

材料：中42 无缝热轧钢管，壁厚4哑，水泥，细砂、水，上述材料全部试验检验合格方可投入施工。

四、施工工艺1、施工工艺流程图2、施工方法(1)钻孔小导管采用凿岩机钻孔，钻孔直径比钢管直径大3~5mm, 将小导管前端从钢架腹部穿过，用锤击或钻机顶入，保证搭接长度不小于1米，并用高压风将钢管内砂石吹出，导管就位后，后端应焊接在钢架上。

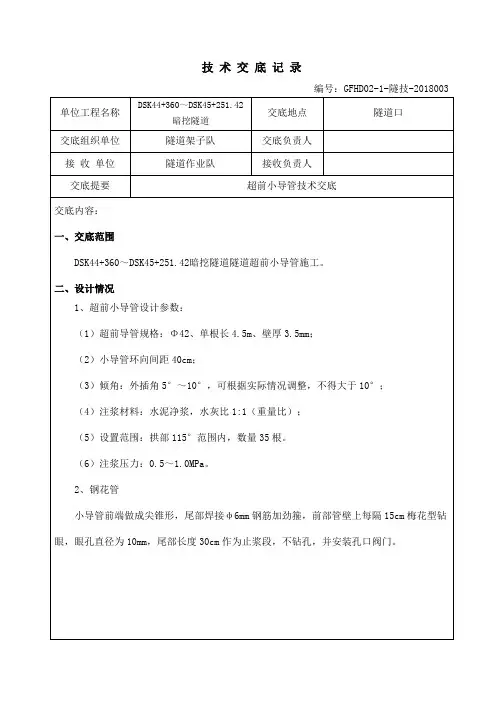

技术交底记录
编号：GFHD02-1-隧技-2018003
图1 超前小导管构造
三、开始施工的条件及施工准备工作
1、材料设备
（1）Φ42热轧无缝钢花管、水泥：P.O42.5R。

（2）风动凿岩机、高压注浆泵、空压机。

四、施工工艺
（1）测量放样，在设计孔位上做好标记，用凿岩机带50钻头钻孔，孔径较设计导管管径大5mm。

为保证小导管支护效果，减小小导管的外插角，在型钢腹板穿孔以便小导管穿过，孔径较设计导管管径大5mm。

（2）成孔后，用高压风枪清孔，将小导管穿过钢架，用锤击或用凿岩机直接将小导管从型钢钢架上部、中部顶入，顶入长度不小于管长的90%，并用高压风将钢管内砂石吹出。

尾部外露30cm支撑于开挖面后方的钢架上，与钢架焊接共同组成预支护体系。

（3）纵向相邻两排小导管水平搭接长度为1m。

图二超前小导管施工示意图
编制：复核：签发：
中铁二十五局集团珠三角城际广佛环线GFHD-2标一工区项目部
技术交底会签单
工程项目名称：珠三角城际轨道交通广佛环线施工合同单：GFHD-2标编号：GFHD02-1-隧技2018003。

施工技术交底书
附：（1）技术交底会议纪要
（2）人员签到表
技术交底会议纪要
年月日，由持，组织、、、、等相关人
员，在三工区技术会议室针对进行了技术交底。

由将该施工工艺细则、操作要点及质量标准；质量问题预防及注意事项；施工技术措施和安全技术交底；出现紧急情况下的应急救援措施、紧急逃生措施）等进行了详细讲解，并对作业人员提出的疑问进行了解答，会议历时1小时。

详细交底内容见施工技术交底书。

参加技术交底会议人员名单附后。

年月日
技术交底签到表。

施工单位：编号：单位工程分项工程工程数量超前支护2355 延米 河隧道出口K657+095~K655+920 YK657+100~YK655+920 进度要求 2014.5.28~2015.7.19交底时间接受班组及 管理部门2014.5.28开挖班 支护班1.基本要求1)钢管采用Φ42 壁厚 3.5mm 的无缝钢管。

2)超前小导管与钢架支撑配合使用时，应从钢架腹部穿过，尾端与钢架焊接。

3)钢管插入孔内的长度不得短于设计长度的 95％。

2.实测项目超前小导管实测项目检查项目 检查方法和频率 权值1 长度(mm) 不小于设计 尺量:检查 10％2 2 孔位(mm) ±50 尺量:检查 10％ 23 钻孔深度(mm ) ±50 尺量:检查 10％ 24 孔径(mm) 符合设计要求 尺量:检查 10％ 23.外观鉴定超前小导管沿开挖轮廓线周边均匀布置，尾端与钢架焊接牢固，入孔长度符合要 求。

1.基本要求1)超前锚杆采用HRB400Φ25 钢筋。

2)超前锚杆与隧道轴线外插角为 10°~15°，长度应大于循环进尺 3~5m 。

3)超前锚杆与拱架支撑配合使用，应从钢架腹部穿过，尾端与钢架焊接。

4)锚杆插入孔内的长度不得短于设计长度的 95％。

项 规定值或次 允许偏差质 量 标 准工程部位5)锚杆搭接长度应不小于 1m2.实测项目超前锚杆实测项目项 规定值或 权次 允许偏差 值1 长度(mm) 不小于设计 尺量:检查锚杆数的 10％2 2 孔位(mm ) ±50 尺量:检查锚杆数的 10％ 23 钻孔深度(mm) ±50 尺量:检查锚杆数的 10％ 24 孔径(mm) 符合设计要求 尺量:检查锚杆数的 10％ 23.外观鉴定锚杆沿开挖轮廓线周边均匀布置， 尾端与钢架焊接牢固， 锚杆入孔长度符合要求。

根据河隧道设计施工图纸，拱部 120o 范围内； JQ5、QM5、SM5 级衬砌采用φ42 小 导管超前预注浆支护， SM4a 级衬砌采用φ25 水泥砂浆超前锚杆支护。

一、交底目的为确保隧道超前小导管施工过程中的安全，提高施工质量，特制定本安全技术交底。

二、施工范围本次超前小导管安全技术交底适用于隧道施工中的超前小导管支护工程。

三、施工人员要求1. 参与超前小导管施工的施工人员必须经过专业培训，取得相应资格证书。

2. 施工人员应熟悉超前小导管施工技术要求，掌握相关安全操作规程。

四、施工材料及设备要求1. 超前小导管：应符合国家相关标准，材质、规格、尺寸等应符合设计要求。

2. 注浆材料：应符合国家相关标准，具有较好的可注性、稳定性和抗渗性。

3. 施工设备：包括钻孔机、注浆泵、搅拌机、风动工具等，设备应完好，并定期检查、保养。

五、施工工艺及操作要点1. 施工前，应进行现场勘察，了解地质条件、隧道结构及施工环境。

2. 钻孔：根据设计要求，确定钻孔位置、深度和角度，使用钻孔机进行钻孔，确保钻孔质量。

3. 注浆：将注浆材料搅拌均匀后，通过注浆泵将浆液注入孔内，注浆压力应符合设计要求。

4. 小导管安装：将加工好的小导管插入孔内，确保其与隧道结构紧密贴合，焊接牢固。

六、安全注意事项1. 施工人员进入施工现场必须正确佩戴安全帽、防护眼镜、防尘口罩等防护用品。

2. 高处作业人员必须佩戴合格的安全带，并设置安全防护措施。

3. 钻孔、注浆等作业过程中，应密切关注周边环境，防止发生坍塌、物体打击等事故。

4. 施工现场应设置明显的警示标志，防止无关人员进入施工区域。

5. 严禁酒后作业，施工人员应保持良好的精神状态。

七、应急处置措施1. 发生坍塌、物体打击等事故时，立即停止施工，迅速撤离现场。

2. 组织人员进行救援，拨打报警电话，请求专业救援队伍支援。

3. 对事故现场进行勘查，查明事故原因，采取措施防止类似事故再次发生。

八、交底人及日期交底人：________交底日期：____年____月____日九、接受人项目部管理人员：________施工负责人：________班组负责人：________十、附则本安全技术交底自发布之日起实施，如遇特殊情况，应及时修订。

隧道支护（超前小导管）施工技术交底XXX标段超前小导管施工技术交底书一、交底对象及内容1.1交底对象初支班组钻孔工、钢筋工、混凝土工。

1.2主要交底内容铁路隧道初期支护小导管施工。

二、施工程序及操作要点2.1.施工程序超前小导管施工工艺流程：材料进场→原材料检验→小导管加工→取样验收→集中存放→运输→安装→封堵孔口并注浆→检验验收→下道工序2.2操作要点1）测量定位技术人员按照设计尺寸在掌子面绘出开挖轮廓线，并在开挖轮廓线上按设计间距定出小导管中心位置，标出钻杆方向。

2）导管定位及钻孔（1）小导管钻孔采用YT28手风钻造孔，钻孔深度和直径应与导管相匹配，成孔后孔径大于钢管直径3～5mm。

（2）钻孔时严格按定出的孔位钻孔，施钻过程中及时观察钻杆方向及外插角度，当发现方向及外插角偏差较大时应予以调整。

（3）检查孔位方向及深度后，用高压风清孔，将虚渣及粉尘清理干净。

3）安装小导管（1）可在格栅钢架8字结空隙处穿过，钢管尾部应与钢架焊接，导管倾角控制在10°～15°。

（2）小导管安装在现场由锤击打入或钻机顶入。

（3）小导管口安装孔口阀门，外露长度不宜小于30cm ，（4）小导管安装完成后及时用高压风将钢管内的砂石吹干净，并用塑胶泥封堵孔口及周围裂隙，必要时在小导管附近及工作面喷射混凝土，以防止工作面坍塌。

4）注浆注浆前先进行压水试验，压力一般不大于1.0MPa,检查机械设备是否正常，管路连接是否正确。

（1）注浆材料应符合设计要求。

（2）注浆应采用专用注浆泵注浆，为加速注浆，可安装分浆器同时多管注浆。

（3）浆液应拌合均匀，随拌随用，一次拌合的砂浆应在初凝前用完，不得有结块、沉淀。

（4）注浆按操作规程作业，防止爆管对人身造成伤害。

（5）注浆顺序为由下至上，浆液先稀后浓、注浆量先大后小，注浆压力由小到大。

（6）当发生串浆时，应采用分浆器多孔注浆或堵塞串浆孔隔孔注浆。

当注浆压力突然升高时应停机查明原因；当水泥浆进浆量很大、压力不变时，则应调整浆液浓度及配合比，缩短凝胶时间，采用小流量低压力注浆或间歇式注浆。
