【专业知识】锚杆挡土墙概述

最全挡土墙讲解挡土墙，这个在建筑和土木工程领域中扮演着重要角色的结构，可能对于非专业人士来说有些陌生。

但实际上，它在我们的生活中无处不在，默默地发挥着重要作用。

想象一下，当你走在陡峭的山坡旁，或者看到高速公路边的斜坡，那些防止土石滑落、保持地形稳定的结构，就是挡土墙。

那么，什么是挡土墙呢？简单来说，它是一种用来抵抗土体侧压力，防止土体变形失稳的构造物。

挡土墙的类型多种多样，常见的有重力式挡土墙、悬臂式挡土墙、扶壁式挡土墙、锚杆挡土墙等等。

重力式挡土墙，顾名思义，主要依靠自身的重力来维持稳定。

它通常由块石、混凝土或毛石混凝土等材料筑成，结构简单，施工方便，但自重大，对地基承载力要求较高。

这种挡土墙适用于高度较低、地质条件较好的场合。

悬臂式挡土墙则由立壁和底板组成，它的结构轻巧，能节省材料，但对钢筋和混凝土的用量有一定要求。

在一些空间有限、需要节省用地的地方，悬臂式挡土墙常常能发挥出优势。

扶壁式挡土墙可以看作是悬臂式挡土墙的加强版，通过增设扶壁来增强墙体的稳定性和抗弯能力。

它适用于更高的挡土墙工程。

锚杆挡土墙是依靠锚杆的锚固力来维持墙体的稳定。

这种挡土墙结构轻巧，能适应较大的变形，常用于高边坡防护等工程。

在设计和建造挡土墙时，需要考虑多个因素。

首先是地质条件，不同的地质情况会影响挡土墙的选型和基础设计。

比如，在软弱地基上，可能就不太适合建造重力式挡土墙。

其次是土压力的计算，这是确定挡土墙尺寸和结构强度的关键。

土压力的大小和分布受到土体性质、墙高、填土坡度等多种因素的影响。

此外，挡土墙的排水设计也至关重要。

如果排水不畅，墙后的水压力会增加，导致挡土墙的稳定性下降。

因此，通常会在挡土墙中设置排水孔，并在墙后铺设排水材料，如碎石、砂等，以迅速排除积水。

施工过程也是确保挡土墙质量的关键环节。

在施工前，要做好场地清理和平整工作，确保基础坚实。

施工过程中，要严格按照设计要求进行材料的选用和施工工艺的控制。

比如，混凝土的浇筑要保证密实，钢筋的布置要符合规范。

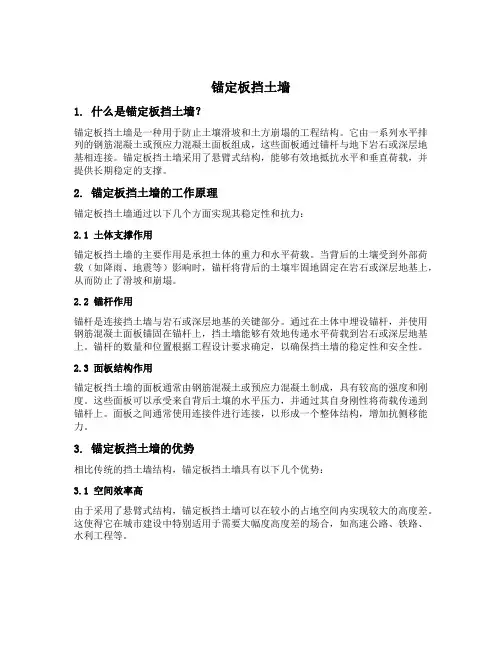

锚定板挡土墙1. 什么是锚定板挡土墙？锚定板挡土墙是一种用于防止土壤滑坡和土方崩塌的工程结构。

它由一系列水平排列的钢筋混凝土或预应力混凝土面板组成，这些面板通过锚杆与地下岩石或深层地基相连接。

锚定板挡土墙采用了悬臂式结构，能够有效地抵抗水平和垂直荷载，并提供长期稳定的支撑。

2. 锚定板挡土墙的工作原理锚定板挡土墙通过以下几个方面实现其稳定性和抗力：2.1 土体支撑作用锚定板挡土墙的主要作用是承担土体的重力和水平荷载。

当背后的土壤受到外部荷载（如降雨、地震等）影响时，锚杆将背后的土壤牢固地固定在岩石或深层地基上，从而防止了滑坡和崩塌。

2.2 锚杆作用锚杆是连接挡土墙与岩石或深层地基的关键部分。

通过在土体中埋设锚杆，并使用钢筋混凝土面板锚固在锚杆上，挡土墙能够有效地传递水平荷载到岩石或深层地基上。

锚杆的数量和位置根据工程设计要求确定，以确保挡土墙的稳定性和安全性。

2.3 面板结构作用锚定板挡土墙的面板通常由钢筋混凝土或预应力混凝土制成，具有较高的强度和刚度。

这些面板可以承受来自背后土壤的水平压力，并通过其自身刚性将荷载传递到锚杆上。

面板之间通常使用连接件进行连接，以形成一个整体结构，增加抗侧移能力。

3. 锚定板挡土墙的优势相比传统的挡土墙结构，锚定板挡土墙具有以下几个优势：3.1 空间效率高由于采用了悬臂式结构，锚定板挡土墙可以在较小的占地空间内实现较大的高度差。

这使得它在城市建设中特别适用于需要大幅度高度差的场合，如高速公路、铁路、水利工程等。

3.2 施工周期短锚定板挡土墙的施工相对简单，可以采用模块化生产和安装。

面板和锚杆可以在工厂预制，然后在现场进行快速组装。

这种施工方式不仅缩短了施工周期，还减少了对施工现场的干扰。

3.3 经济性好与其他挡土墙结构相比，锚定板挡土墙的材料成本较低。

钢筋混凝土或预应力混凝土面板是常见而廉价的建筑材料，且易于加工和运输。

此外，由于其较小的占地空间和快速施工周期，也将减少项目总体成本。

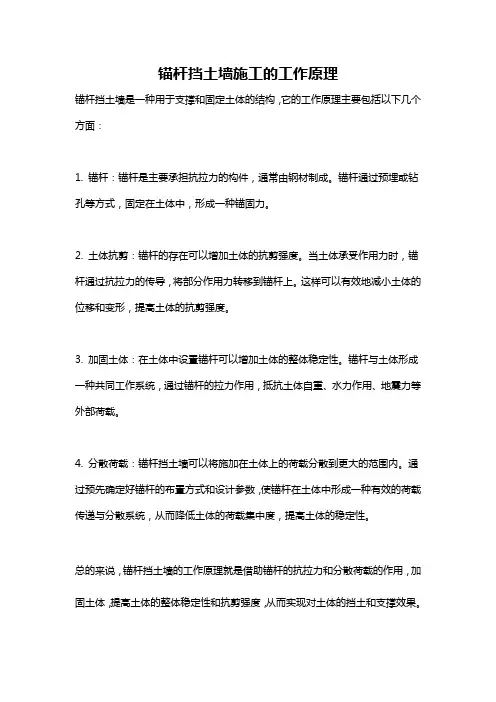

锚杆挡土墙施工的工作原理
锚杆挡土墙是一种用于支撑和固定土体的结构，它的工作原理主要包括以下几个方面：
1. 锚杆：锚杆是主要承担抗拉力的构件，通常由钢材制成。

锚杆通过预埋或钻孔等方式，固定在土体中，形成一种锚固力。

2. 土体抗剪：锚杆的存在可以增加土体的抗剪强度。

当土体承受作用力时，锚杆通过抗拉力的传导，将部分作用力转移到锚杆上。

这样可以有效地减小土体的位移和变形，提高土体的抗剪强度。

3. 加固土体：在土体中设置锚杆可以增加土体的整体稳定性。

锚杆与土体形成一种共同工作系统，通过锚杆的拉力作用，抵抗土体自重、水力作用、地震力等外部荷载。

4. 分散荷载：锚杆挡土墙可以将施加在土体上的荷载分散到更大的范围内。

通过预先确定好锚杆的布置方式和设计参数，使锚杆在土体中形成一种有效的荷载传递与分散系统，从而降低土体的荷载集中度，提高土体的稳定性。

总的来说，锚杆挡土墙的工作原理就是借助锚杆的抗拉力和分散荷载的作用，加固土体，提高土体的整体稳定性和抗剪强度，从而实现对土体的挡土和支撑效果。

大竹林车辆段锚杆挡土墙计算分析报告铁道第一勘察设计院2008年10月第一章概述 (1)第二章锚杆挡土墙计算理论 (1)第三章锚杆挡土墙计算 (1)第一章概述锚杆挡土墙是由钢筋混凝土墙面和钢锚杆组成的支挡建筑物，它是靠锚杆锚固在稳定地层内，能承受水平拉力来维持墙的平衡，因此地基承载力一般不受控制，从而能克服不良地基的困难。

在高边坡的情况下，且可采用自上而下逐级开挖和施工的办法，可以避免边坡坍塌，有利于施工安全。

锚杆使用灌浆锚杆，采用钻机钻孔，毛孔直径一般为100~150mm,锚杆材料为HRB335钢筋和由7根钢丝构成© 12.7mm 的预应力钢绞线。

锚杆钢筋以一根或数根钢筋组成；锚杆锚索以一束或数束钢绞线组成。

锚杆插入锚孔内后再灌注水泥砂浆。

灌浆锚杆亦可用于土层，但由于土层与锚杆间的握固能力较差，尚需要加压灌浆或内部扩孔的方法以提高其抗拔能力。

锚杆挡土墙的墙面，一般用肋柱和挡土板组成，其结构布置应根据工点的地形和地质条件、墙高及施工条件等因素，考虑挡土墙是否分级和每级挡土墙的高度来决定。

当布置为两级或两级以上时，级间可留1~2米的平台，如图1。

肋柱的间距应考虑工地的起吊能力及锚杆的抗拔能力等因素，一般可选用2.0~3.5米。

每根肋柱根据其高度可布置多根锚杆。

锚杆的位置应尽可能使肋柱所受弯矩均匀分布。

肋柱视为支承于锚杆（或支承于锚杆和地基）的简支梁或连续梁。

肋柱的底端视地基的强度及埋置深度，一般设计时假定为自由或铰支端，如基础埋置较深且为坚硬的岩石时，也可以作为固定端。

当底端固定时，应考虑地基对肋柱基础的固着作用而产生的负弯矩。

第二章 锚杆挡土墙计算理论锚杆挡土墙计算的主要内容有：肋柱、锚杆和挡土板的内力计算; 肋柱底端的支承应力检算；肋柱、挡土板、锚杆和锚头的设计等。

a)肋柱和锚杆的内力计算假定肋柱与锚杆联结处为一铰支点，把肋柱视为简支梁或连续 梁。

锚杆为轴心受拉构件。

i. 当肋柱仅有两根锚杆，且底端为自由端时，可假定按两端 悬臂的简支梁计算，如图2所示。

锚杆挡土墙施工方案一、工程概述锚杆挡土墙是指将锚杆固定在地面内部，通过锚杆连接挡土墙背面的锚板来达到挡土的效果。

其结构简单，适用范围广，具有良好的经济性与工程效益。

本文主要针对锚杆挡土墙的施工方案进行分析和总结。

二、施工材料锚杆、锚具、钢筋、钢板、混凝土、沙子、砖块、水泥、砂浆、防水材料等。

三、施工流程1. 前期准备和勘察1.进行土质勘测，制定施工方案和设计墙体内力和稳定性。

2.检查围岩和墙体基础条件，确认挡土墙地基底层接触面条件。

3.按设计方案要求井口掏沟，锚板锚具安装，将锚杆顺序贯通地质层。

4.大口径钻机下井，钢筋加工，防水施工。

5.据实际情况调整施工方案，确认临时支护体系。

2. 基础准备1.开挖基础，总开挖深度应该不小于设计场地低点到设计挡土墙底部高度。

2.进行挖土及搬出场测量，作业场地和出土场地张贴标准工程围挡。

3.基础完工检查，核实灌注混凝土底部与锚板的贴合关系。

3. 墙身结构施工1.根据设计图纸进行基础及墙身施工，加强区域应进行构造改动。

2.全封闭施工，顺序施工、控制浆液活度和混凝土水泥的比例。

4. 墙顶及附属构造施工1.墙体及附属构造完工后，对整个结构进行测量、角度调整，完善顶部的构造。

2.灌注墙顶板部分混凝土，模板混凝土施工并且进行养护。

5. 清理防水、抹灰、处理界面、地面整理1.清扫零星杂物，铺设HDPE降水黑膜。

2.防水处理一部分，处理挡板与锚杆孔口的封堵。

3.进行墙身附属构造的清理、腻子、嵌缝。

4.挖土和道路整治，进行就地向各个方向塑性土层的夯实。

6. 安全检查按要求进行现场检查和评估，认真核实并整改施工中的问题。

四、施工注意事项1.在施工过程中应按照设计图纸和施工方案进行施工，且遵守安全施工规定。

2.挖掘基础时，应注意堆放清理出土，以免堆积影响施工环境和施工质量。

3.灌注墙体时，应重点控制浆液活度和混凝土中水泥的比例，严把抹灰和进度控制。

4.在施工中，应按要求进行现场检查和评估，认真核实并整改施工中的问题。

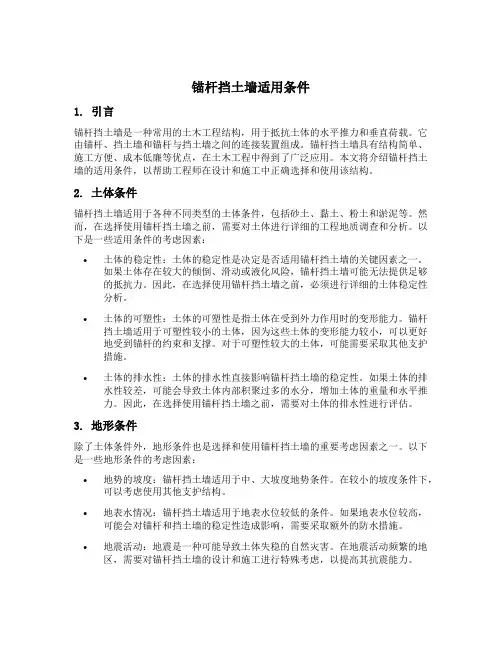

锚杆挡土墙适用条件1. 引言锚杆挡土墙是一种常用的土木工程结构，用于抵抗土体的水平推力和垂直荷载。

它由锚杆、挡土墙和锚杆与挡土墙之间的连接装置组成。

锚杆挡土墙具有结构简单、施工方便、成本低廉等优点，在土木工程中得到了广泛应用。

本文将介绍锚杆挡土墙的适用条件，以帮助工程师在设计和施工中正确选择和使用该结构。

2. 土体条件锚杆挡土墙适用于各种不同类型的土体条件，包括砂土、黏土、粉土和淤泥等。

然而，在选择使用锚杆挡土墙之前，需要对土体进行详细的工程地质调查和分析。

以下是一些适用条件的考虑因素：•土体的稳定性：土体的稳定性是决定是否适用锚杆挡土墙的关键因素之一。

如果土体存在较大的倾倒、滑动或液化风险，锚杆挡土墙可能无法提供足够的抵抗力。

因此，在选择使用锚杆挡土墙之前，必须进行详细的土体稳定性分析。

•土体的可塑性：土体的可塑性是指土体在受到外力作用时的变形能力。

锚杆挡土墙适用于可塑性较小的土体，因为这些土体的变形能力较小，可以更好地受到锚杆的约束和支撑。

对于可塑性较大的土体，可能需要采取其他支护措施。

•土体的排水性：土体的排水性直接影响锚杆挡土墙的稳定性。

如果土体的排水性较差，可能会导致土体内部积聚过多的水分，增加土体的重量和水平推力。

因此，在选择使用锚杆挡土墙之前，需要对土体的排水性进行评估。

3. 地形条件除了土体条件外，地形条件也是选择和使用锚杆挡土墙的重要考虑因素之一。

以下是一些地形条件的考虑因素：•地势的坡度：锚杆挡土墙适用于中、大坡度地势条件。

在较小的坡度条件下，可以考虑使用其他支护结构。

•地表水情况：锚杆挡土墙适用于地表水位较低的条件。

如果地表水位较高，可能会对锚杆和挡土墙的稳定性造成影响，需要采取额外的防水措施。

•地震活动：地震是一种可能导致土体失稳的自然灾害。

在地震活动频繁的地区，需要对锚杆挡土墙的设计和施工进行特殊考虑，以提高其抗震能力。

4. 工程条件除了土体和地形条件外，工程条件也是选择和使用锚杆挡土墙的重要考虑因素之一。

锚杆式挡土墙
锚杆式挡土墙由立柱，挡土板、锚杆三部分组成，属拼装化轻型结构，施速度快，工期短，是冻土地区采用较多的一种结构形式。

1.施工工艺（后附流程图）
2.施工方法及注意事项
（1）桩孔开挖采用人工进行，必要时用风镐松土，卷扬机提升出渣，先挖中央后挖四周，开挖后及时作护壁，防止坍塌。

（2）桩身基底根据设计要求施作砼基础或工作垫层，桩柱精确定位。

（3）锚杆钻孔必须采用干钻，如遇坍孔严重，可注浆加固后进行，钻孔立比后应清孔。

（4）锚杆采用高强钢筋制作，不能有死弯段，锚杆固定定段应清污除锈。

（5）锚杆安装采用孔底注浆法，注浆压力为0.6mpa-0.8mpa，砂浆必须饱满密实，锚杆在锚固砂浆达到强度后，应作抗拉实验。

（6）锚杆与桩连接要满足设计要求。

（7）挡土板拼装接缝密度可靠稳固。

（8）按照设计要求施隔热保护层。

（9）挡板墙背后回填应分层夯实且符合要求，伸缩缝、沉降缝设置符合设计要求。

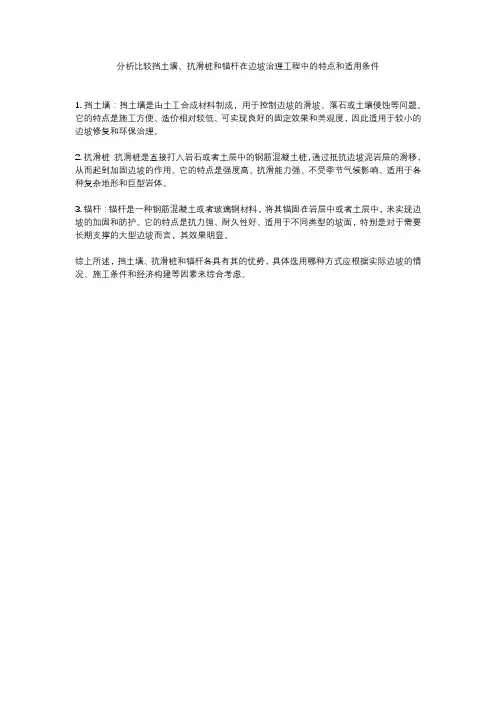

分析比较挡土墙、抗滑桩和锚杆在边坡治理工程中的特点和适用条件
1. 挡土墙：挡土墙是由土工合成材料制成，用于控制边坡的滑坡、落石或土壤侵蚀等问题。

它的特点是施工方便、造价相对较低、可实现良好的固定效果和美观度，因此适用于较小的边坡修复和环保治理。

2. 抗滑桩：抗滑桩是直接打入岩石或者土层中的钢筋混凝土桩，通过抵抗边坡泥岩层的滑移，从而起到加固边坡的作用。

它的特点是强度高、抗滑能力强、不受季节气候影响、适用于各种复杂地形和巨型岩体。

3. 锚杆：锚杆是一种钢筋混凝土或者玻璃钢材料，将其锚固在岩层中或者土层中，来实现边坡的加固和防护。

它的特点是抗力强、耐久性好、适用于不同类型的坡面，特别是对于需要长期支撑的大型边坡而言，其效果明显。

综上所述，挡土墙、抗滑桩和锚杆各具有其的优势，具体选用哪种方式应根据实际边坡的情况、施工条件和经济构建等因素来综合考虑。

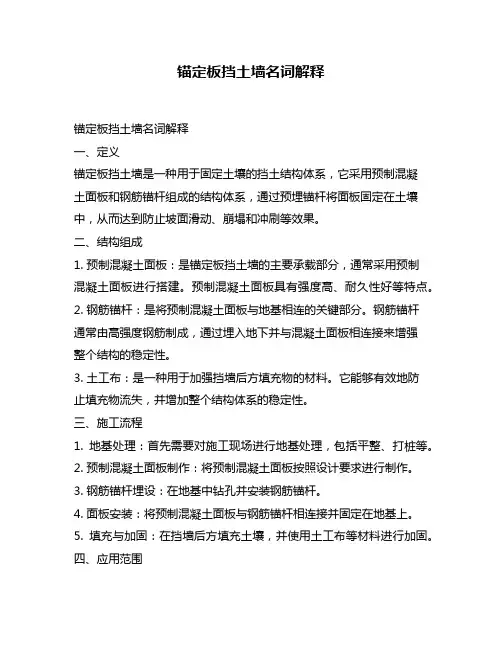

锚定板挡土墙名词解释
锚定板挡土墙名词解释
一、定义
锚定板挡土墙是一种用于固定土壤的挡土结构体系，它采用预制混凝
土面板和钢筋锚杆组成的结构体系，通过预埋锚杆将面板固定在土壤中，从而达到防止坡面滑动、崩塌和冲刷等效果。

二、结构组成
1. 预制混凝土面板：是锚定板挡土墙的主要承载部分，通常采用预制
混凝土面板进行搭建。

预制混凝土面板具有强度高、耐久性好等特点。

2. 钢筋锚杆：是将预制混凝土面板与地基相连的关键部分。

钢筋锚杆
通常由高强度钢筋制成，通过埋入地下并与混凝土面板相连接来增强
整个结构的稳定性。

3. 土工布：是一种用于加强挡墙后方填充物的材料。

它能够有效地防
止填充物流失，并增加整个结构体系的稳定性。

三、施工流程
1. 地基处理：首先需要对施工现场进行地基处理，包括平整、打桩等。

2. 预制混凝土面板制作：将预制混凝土面板按照设计要求进行制作。

3. 钢筋锚杆埋设：在地基中钻孔并安装钢筋锚杆。

4. 面板安装：将预制混凝土面板与钢筋锚杆相连接并固定在地基上。

5. 填充与加固：在挡墙后方填充土壤，并使用土工布等材料进行加固。

四、应用范围
锚定板挡土墙适用于各种类型的坡面和边坡，包括公路、铁路、水利工程等。

它具有结构简单、施工便捷、防止滑动效果好等优点，被广泛应用于各种工程建设中。

锚杆挡土墙适用条件锚杆挡土墙适用条件锚杆挡土墙是一种常用的挡土结构，它通过在土体内安装锚杆来增加土体的稳定性和抗滑能力。

这种结构在土力学和地质工程中扮演着重要的角色。

下面我们来探讨一下锚杆挡土墙适用的条件。

土体性质•锚杆挡土墙适用于可供锚杆安装的土体。

土体必须具有一定的强度和抗剪强度，以确保锚杆的安全性和稳定性。

•土体应该是相对均质和饱满的，这可以提高锚杆与土体之间的摩擦力，增加整个结构的稳定性。

•土体的粒度应该均匀，避免出现过多的颗粒间隙，这有助于锚杆与土体之间的相互作用。

气候条件•锚杆挡土墙适用于大多数气候条件下，包括干燥、湿润、寒冷和温暖的气候。

但是在特定的极端气候条件下，如地震、泥石流等自然灾害频发的地区，需要进行额外的工程设计和施工。

工程要求•锚杆挡土墙适用于大部分技术要求要求不是特别高的项目。

它可以用于市政工程、道路工程、水利工程等一系列建设项目。

•在工程施工过程中，应该根据具体情况，选择合适的材料和构造方案，以确保锚杆挡土墙的稳定性和可靠性。

•确保工程质量和安全，遵循相关的土木工程标准和规范。

施工条件•锚杆挡土墙适用于大部分施工条件，包括不同的地形、土质和地质条件。

但在特定的难以施工的地质条件下，需要根据具体情况进行合理的施工设计和技术措施。

•施工现场应具备适当的空间，以容纳挡土墙的整体结构和施工设备，确保施工的顺利进行。

结论锚杆挡土墙适用于大部分土体性质和气候条件下的项目。

但在工程实践中，需要根据具体情况进行合理的设计和施工，以确保整个结构的稳定性和可靠性。

我们希望通过本文的介绍，能够对锚杆挡土墙的适用条件有一定的了解。

设计要求•在设计锚杆挡土墙时，应根据土体的性质、气候条件和工程要求进行合理的设计。

土体性质 - 需要对土体的强度、稳定性进行准确的土力学计算和分析，以确定锚杆的安装深度和数量。

气候条件 - 考虑当地的气候条件，如降雨量、温度变化等，确定土体的湿度和冻融问题对锚杆挡土墙的影响。

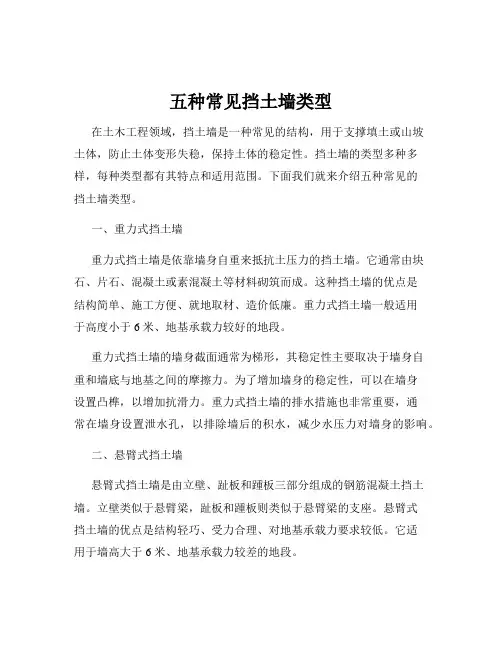

五种常见挡土墙类型在土木工程领域，挡土墙是一种常见的结构，用于支撑填土或山坡土体，防止土体变形失稳，保持土体的稳定性。

挡土墙的类型多种多样，每种类型都有其特点和适用范围。

下面我们就来介绍五种常见的挡土墙类型。

一、重力式挡土墙重力式挡土墙是依靠墙身自重来抵抗土压力的挡土墙。

它通常由块石、片石、混凝土或素混凝土等材料砌筑而成。

这种挡土墙的优点是结构简单、施工方便、就地取材、造价低廉。

重力式挡土墙一般适用于高度小于 6 米、地基承载力较好的地段。

重力式挡土墙的墙身截面通常为梯形，其稳定性主要取决于墙身自重和墙底与地基之间的摩擦力。

为了增加墙身的稳定性，可以在墙身设置凸榫，以增加抗滑力。

重力式挡土墙的排水措施也非常重要，通常在墙身设置泄水孔，以排除墙后的积水，减少水压力对墙身的影响。

二、悬臂式挡土墙悬臂式挡土墙是由立壁、趾板和踵板三部分组成的钢筋混凝土挡土墙。

立壁类似于悬臂梁，趾板和踵板则类似于悬臂梁的支座。

悬臂式挡土墙的优点是结构轻巧、受力合理、对地基承载力要求较低。

它适用于墙高大于 6 米、地基承载力较差的地段。

悬臂式挡土墙的设计需要考虑土压力的分布、墙身的内力和变形等因素。

在计算时，通常将墙身视为静定结构，采用结构力学的方法进行分析。

为了提高悬臂式挡土墙的抗裂性能，通常在墙身配置适量的钢筋。

三、扶壁式挡土墙扶壁式挡土墙是在悬臂式挡土墙的基础上，沿墙长每隔一定距离增设扶壁而形成的一种挡土墙。

扶壁的作用是增加墙身的稳定性和抗弯能力。

扶壁式挡土墙适用于墙高大于 10 米、地质条件较差的地段。

扶壁式挡土墙的计算方法与悬臂式挡土墙类似，但由于扶壁的存在，其结构更加复杂，需要考虑扶壁与墙身之间的相互作用。

在施工时，扶壁式挡土墙的模板工程和钢筋工程较为复杂，需要精心组织施工。

四、锚杆式挡土墙锚杆式挡土墙是由锚杆、肋柱和挡板组成的挡土墙。

锚杆是一种锚固在稳定地层中的受拉杆件，它通过与地层之间的摩擦力和粘结力来承受土压力。

肋柱式锚杆挡土墙由肋柱和挡土板组成。

锚杆间距一般比板壁式锚杆挡土墙大，锚孔直径100㎜-150㎜，需采用钻机钻孔,灌注沙浆后，杆体和锚孔孔壁粘结为一体，属于以粘结力为主要锚固作用的锚杆类型板式挡墙：采用矩形人工挖孔桩，共布置19根，桩尺寸为1.25m×1。

25m，桩中心间距为4m，挡土板厚度为0.3m。

挡土板上应预埋DN100的PVC泄水管,间距4m×2m，行列式布置。

二者主要区别在于土钉墙是将土钉锚固在钢筋网片或承板上；锚杆是将杆件锚固在承压梁上.土钉—砂浆锚钉主要用于基坑侧壁安全等级宜为二、三级的非软土场地且基坑深度不宜大于12米的土体加固;锚杆用于深深基础或多用于明挖隧道工程中。

土钉墙（SoilNailWall)是一种原位土体加筋技术。

将基坑边坡通过由钢筋制成的土钉进行加固,边坡表面铺设一道钢筋网再喷射一层砼面层和土方边坡相结合的边坡加固型支护施工方法。

其构造为设置在坡体中的加筋杆件（即土钉或锚杆）与其周围土体牢固粘结形成的复合体，以及面层所构成的类似重力挡土墙的支护结构.锚杆挡土墙是指利用锚杆技术建筑的挡土墙，由钢筋混凝土墙面和锚杆组成，依靠锚固在岩层内的锚杆的水平拉力以承受土体侧压力。

按墙面构造的不同，分为柱板式和壁板式两种.所谓柱板式是指挡土墙的墙面由肋柱和挡土板组成，挡土板直接承受墙面后填料产生的土压力，挡土板支承于肋柱，肋柱与锚杆相连；而壁板式则不设立柱，墙面仅由墙面板构成，墙面板直接与锚杆连接.锚杆挡土墙是由钢筋混凝土肋柱、墙面板和水平(或倾斜)的锚杆联合组成的轻型支档结构物.基坑肋板式锚杆挡墙边坡支护分别有钢砼肋板、肋柱、横梁、冠梁、基础梁组成，对基坑土壁起挡土桩锚支护结构是基坑开挖边坡支护方法中最常的一种，它主要有由一系列排桩和锚杆组成，其中排桩为挡土体系,锚杆为支撑体系。

在不能进行放坡开挖及等施工条件受到限制的的城市密集区被经常采用.桩锚支护体系中的排桩主要要来挡土和挡水，锚杆主要是利用其自身与地层的锚固力给排桩体系一个水平的支撑拉力，阻止倾倒与土体滑动。

锚杆式挡土墙1. 简介锚杆式挡土墙是一种常用的土木工程结构，主要用于在道路、铁路、场地中对土壤进行支撑和防止土壤侵蚀。

该墙体结构通过使用锚杆将墙体与土壤深层相连，增加了抗倾覆和抗滑移的能力，同时提高了整体结构的稳定性和强度。

2. 结构设计锚杆式挡土墙一般由以下几个主要部分组成：2.1 挡土墙体挡土墙体是锚杆式挡土墙的主体部分，通常由土工布或钢筋混凝土墙体构成。

其作用是承担土壤的侧压力和重力荷载，将土壤有效地限制在一定的范围内。

2.2 锚杆锚杆是锚杆式挡土墙的关键部分，用于将挡土墙体与土壤深层连接起来。

一般采用钢筋或钢缆制成的锚杆，在墙体内部穿过水平锚槽，并在墙体的背面与土壤深层相连接。

2.3 预应力锚杆为了增加挡土墙的稳定性和承载能力，有时还会在锚杆式挡土墙中采用预应力锚杆。

预应力锚杆通过施加预应力，可以增加挡土墙的整体刚度和承载能力，使其能够更好地抵抗土壤的压力和外力作用。

2.4 排水系统为了排除挡土墙内部的积水和减小水压力对墙体的影响，锚杆式挡土墙通常会设计排水系统。

排水系统可以通过设置水平和垂直的排水管道，将墙体内部的水分引导出来，保持墙体的稳定性。

3. 施工工艺锚杆式挡土墙的施工通常包括以下几个关键步骤：3.1 土壤分析与设计在施工前，需要对工程所在地的土壤进行分析和评估，确定挡土墙的设计参数和结构形式。

根据不同的土壤类型和工程要求，选择合适的挡土墙结构方案，并进行详细的设计。

3.2 基坑开挖与墙体浇筑根据设计要求，先进行基坑的开挖工作，并进行地基处理以提高基础的稳定性。

然后进行挡土墙体的浇筑，可以采用钢筋混凝土结构或土工布加固的方式。

3.3 锚杆灌注挡土墙体浇筑完成后，需要进行锚杆的布置和灌注工作。

根据设计要求，在墙体内部设置锚杆孔，并将锚杆设置在孔内，然后进行灌注。

灌注材料通常采用高强度的水泥浆或树脂材料。

3.4 预应力锚杆的施工在部分需要增强挡土墙稳定性的工程中，还需要进行预应力锚杆的施工。

施工技术：竖向预应力锚杆档土墙概述
竖向预应力锚杆挡土墙是由圬工砌体和竖向预应力锚杆构成。

砌体一般是由浆砌片（块）石或素混凝土筑成，竖向预应力锚杆竖向设置，它的一端锚固在岩质地基中，另一端砌筑于墙身内，并设锚具与圬工砌体联系，后对锚杆进行张拉。

竖向预应力锚杆挡土墙就是利用锚杆的弹性回缩对墙身施加竖向预应力，以提高挡土墙的稳定性，从而代替部分挡土墙圬工的重力，减少挡土墙圬工断面，达到节省圬工、降低造价的目的。

竖向预应力锚杆挡土墙一般适用于岩质地基（即要求地基承载力高）及墙身所受侧压力（如滑坡推力）较大的情况。

此种挡土墙我国铁路部门于1钌5年首先应用于成昆铁路狮子山滑坡病害整治工程中，以后在其他滑坡治理工程中陆续使用。
