建筑工程施工优秀案例图文分析

（建筑⼯程）案例分析-超经典案例1A4210331.背景图1A421033-1是某项⽬的钢筋混泥⼟⼯程施⼯⽹络计划。

其中，⼯作A、B、D是⽀模⼯程；C、E、G是钢筋⼯程；F、H、I 是浇筑混泥⼟⼯程。

箭线之下是持续时间（周），箭线之上是预算费⽤，并列⼊了表1A421033中。

计划⼯期12周。

⼯程进⾏到第9周时，D⼯作完成了2周，E⼯作完成了1周，F⼯作已经完成，H⼯作尚未开始。

2.问题（1）请绘制本例的实际进度前锋线。

（2）第9周结束时累计完成造价多少？按挣值法计算其进度偏差是多少？（3）如果后续⼯作按计划进⾏，试分析上述实际进度情况对计划⼯期产⽣了什么影响？（4）重新绘制第9周⾄完⼯的时标⽹络计划。

隐藏分析与答案（1）绘制第9周的实际进度前锋线根据第9周的进度检查情况，绘制的实际进度前锋线见图1A421033-2，现对绘制情况进⾏说明如下：为绘制实际进度前锋线，⾸先将图1A421033-1般到了时标表上；确定第9周为检查点；由于D⼯作只完成了2周，故在该箭线上（共3周）的2/3处（第8周末）打点；由于E ⼯作（2周）完成了1周，故在1/2处打点；由于F⼯作已经完成，⽽H⼯作尚未开始，故在H⼯作的起点打点；⾃上⽽下把检查点和打点连起来，便形成了图1A421033-2的实际进度前锋线。

（2）根据第9周检查结果和表1A421033中所列数字，计算已完成⼯程预算造价是：A+B+2/3D+1/2E+C+F=12+10+2/3×12+1/2×22+25+9=75万元到第9周应完成的预算造价可从图1A421033-2中分析，应完成A、B、D、E、C、F、H,故：A+B+D+E+C+F+H=12+10+12+22+25+9+8=98万元根据据值法计算公式，进度偏差为：SV=BCWP-BCWS=75-98=-23万元，即进度延误23万元。

进度绩效指数为：SPI=BCWP/BCWS=75/98=0.765=76.5%,即完成计划的76.5%。

案例一：工程质量问题某市一项住宅楼工程在施工过程中，由于施工方未严格按照设计要求和施工规范进行施工，导致工程质量存在严重问题。

在工程验收时，验收单位发现了这一问题，要求施工方立即整改。

然而，施工方以各种理由拖延整改，甚至试图掩盖问题。

最终，在有关部门的介入下，施工方才被迫进行整改，导致工程延期交付，给业主造成了巨大损失。

分析：1. 施工方在施工过程中，未严格按照设计要求和施工规范进行施工，违反了施工质量管理的相关规定。

2. 施工方在质量问题被发现后，未能及时整改，甚至试图掩盖问题，违反了工程质量管理的法律法规。

3. 验收单位在验收过程中，未能及时发现质量问题，存在失职行为。

4. 业主在工程延期交付后，未能及时维护自身权益，导致损失扩大。

案例二：安全事故某建筑公司在一项高层建筑施工过程中，由于施工现场安全管理不到位，导致一起高处坠落事故。

事故发生后，有关部门对施工现场进行了检查，发现施工现场安全设施不完善，高处作业未采取必要的安全措施，施工现场管理人员对安全生产法律法规了解不足，未能及时发现和消除安全隐患。

分析：1. 建筑公司未能严格遵守安全生产法律法规，施工现场安全管理不到位，导致安全事故发生。

2. 施工现场安全设施不完善，高处作业未采取必要的安全措施，违反了施工安全规定。

3. 施工现场管理人员对安全生产法律法规了解不足，未能及时发现和消除安全隐患，违反了安全生产管理的规定。

4. 事故发生后，建筑公司未能及时采取有效措施，对受害者进行救治和赔偿。

案例三：合同纠纷某工程项目在施工过程中，业主与施工方发生合同纠纷。

业主认为施工方未能按照合同约定完成工程，要求施工方支付违约金。

而施工方则认为工程进度受到不可抗力因素影响，不应承担违约责任。

双方在合同纠纷中，各自提出了有利于自己的证据。

分析：1. 合同纠纷的产生是由于双方在合同履行过程中，对合同条款的理解和执行存在分歧。

2. 业主在合同履行过程中，未能充分了解工程进度和质量情况，导致纠纷发生。

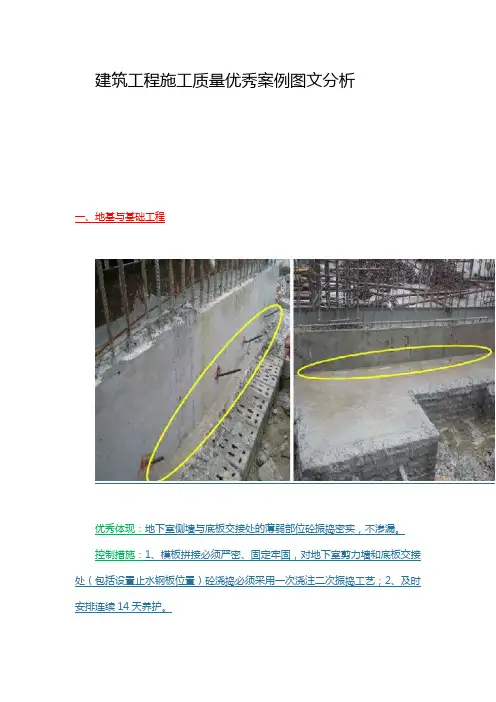

建筑工程施工质量优秀案例图文分析一、地基与基础工程优秀体现：地下室侧墙与底板交接处的薄弱部位砼振捣密实，不渗漏。

控制措施：1、模板拼接必须严密、固定牢固，对地下室剪力墙和底板交接处（包括设置止水钢板位置）砼浇捣必须采用一次浇注二次振捣工艺；2、及时安排连续14天养护。

优秀体现：地下室底板钢筋绑扎平面间距和上下皮间距均匀，钢筋顺直，感观质量好。

控制措施：1、钢筋绑扎前，必须在基础垫层、砖胎模上弹线放样，严格控制每根钢筋搁置位置的准确性；2、钢筋连接接头应现场取样测试，并严格按照规范要求控制好接头设置的位置、错开间距和长度；3、在设计要求厚度范围内确保钢筋保护层，迎水面保护层厚度、间距必须严格按照设计及规范要求执行，应选用和加工制作具有一定刚度的马凳（或撑筋），间距、尺寸应符合设计及规范要求；4、绑扎完的基础钢筋应加强成品保护。

优秀体现：地下室砼观感良好：1、表面平整、密实，无蜂窝麻面；2、阴阳角方正、顺直；3、梁、板、柱节点位置砼密实、方正，几何尺寸准确（无胀模、无吃口）。

控制措施：1、确保内模架整体刚度、稳定性和强度满足要求，确保柱、梁构件模板支设的准确性、牢固和严密，不漏浆，梁板柱节点不得用碎小模板拼凑；2、控制砼塌落度和浇捣质量以及后期的砼养护；3、严格控制拆模时间和拆模方式。

优秀体现：1、地下室后浇带模板及其支撑单独支设；2、地下室底板砼浇筑完成后，后浇带位置必须用废模板及时做临时封闭，有效防止垃圾掉入和后浇带钢筋受踩变形。

控制措施：1、后浇带位置的梁、板模板必须单独加工下料，支模架单独搭设，且模板应拼接严密、内模架固定牢固；2、后浇带在未达到设计及规范规定时间不得提前封闭：3、后浇带砼封闭前，应采用旧模板或其它材料做临时封闭，以防施工过程中后浇带位置钢筋锈蚀有垃圾掉入或受踩变形。

二、主体工程优秀体现：柱模板根部用小模板闭缝，有效防止柱砼浇筑时根部出现漏浆、烂根，保证柱根部砼密实。

控制措施：1、模板下料尺寸要准确，柱模根部位置楼面抄平，浮浆必须清除干净；2、对柱模根部空隙应用小模板或双面胶或砂浆封堵严密，小模板尺寸要准确，固定牢固且应与柱模内侧齐平；3、浇筑前应先用水泥浆对根部进行扫浆处理；4、浇筑时要控制好砼坍落度，不得过大或过小，振捣棒应伸至柱根部振捣密实，不得少振、漏振或过振。

1、人货电梯坠落12人当场死亡事故案例分析事故简介：2008年10月30日上午，在福建省宁德市霞浦县的房地产项目“阳光城”施工工地，发生一起人货电梯坠落事故，造成12人当场死亡。

事故发生经过：宁德市霞浦某工地3#楼25层楼面混凝土10月29日浇注完毕，10月30日早上非操作人员擅自开机，共12名工人乘坐施工升降机东侧吊笼上行，当吊笼上行至第44、45节标准节时，由于第42、43节标准节间西侧2个连接螺栓的螺母均已脱落，致使上部4节标准节侧翻，向东倒在该楼外钢管脚手架上；因吊笼重力和冲击力的作用，致使吊笼滚轮和安全钩滑脱标准节，对重钢丝绳脱离顶部滑轮，吊笼坠落。

经现场勘验，该施工升降机由山东省某工程机械公司制造，型号为SCD200/200,2007年3月出厂。

现场已安装46节标准节，高度69.37米(每节高1.508米)；自下而上在第7、14、18、22、26、30、34、37、41节标准节底框装有附着架，上部自由端高度为9米，标准节中心距建筑物外边缘3.02米；施工升降机卸料平台钢管架搭设至建筑物24层，卸料平台脚手板铺设至21层。

事故现场施工升降机第42节标准节顶部（离地面高度63.3米）以上4节标准节向东倾翻在该楼外钢管脚手架上，标准节结构未见破坏；第42、43节标准节间西侧2个连接螺栓留在第43节标准节上，螺母已脱落，螺纹未见损伤，其中一个螺栓的螺纹有明显积尘（见图1）；东侧2个连接螺栓未脱开，呈弯曲状（见图2）；在倾翻的第44、45节标准节上，有吊笼脱落时留下的明显刮痕。

东侧吊笼坠落在附楼2层、距施工升降机中心约6米的平台上，吊笼变形严重（见图3）；东侧吊笼对重落在基座上，且导轮未脱离对重导轨，其连接钢丝绳脱离顶部滑轮随吊笼落在地面；西侧吊笼停在楼层8层，对重悬挂在第30节标准节处，对重钢丝绳未脱离顶部滑轮。

现场勘验中还发现：在第40、41节标准节及倾倒的第44、45节标准节连接处各有一个螺栓无紧固螺母；第26、28、30、32、37节标准节处共有7个连接螺栓的螺母松动；顶部滑轮架底座4个连接螺栓缺2个（对角各缺1个），顶部滑轮轴的紧固螺母松动；地面西侧防护围栏门机械联锁装置缺失，东侧防护围栏门电气联锁装置失效。
