整流二极管的作用及其整流电路
整流电路是一种将交流电信号转换为直流电信号的电路。
它通常由整
流二极管、负载电阻、输入信号源和滤波电容等组成。
整流电路通常分为
半波整流和全波整流两种类型。
半波整流电路是最简单的整流电路之一、它仅利用一个整流二极管和
负载电阻来将交流信号的上半部分（或下半部分）转换为直流信号。
具体
工作过程如下：当输入信号为正半周时，整流二极管导通，电流通过负载
电阻，使得电压在负载上产生一个正的直流电压；而当输入信号为负半周时，整流二极管截止，电路断开，负载上没有电流流过。
因此，经过半波
整流后，输出信号为输入信号的正半周部分。
全波整流电路则是将交流信号的正半周和负半周都转换为直流信号。
它通常由两个整流二极管和负载电阻构成。
工作过程如下：当输入信号为
正半周时，整流二极管D1导通，电流通过负载电阻，使得电压在负载上
产生一个正的直流电压；而当输入信号为负半周时，整流二极管D2导通，电流通过负载电阻，同样使得电压在负载上产生一个正的直流电压。
因此，经过全波整流后，输出信号为输入信号的绝对值。
整流电路还可以加入滤波电容来对转换后的信号进行滤波，使得输出
信号变得更平稳。
滤波电容具有存储电荷的特性，能够在整流电路的截止
阶段补偿负载电阻上的电流波动，使得输出电压变得更加稳定。
总结来说，整流二极管的作用是实现将交流信号转换为直流信号，整
流电路则是利用整流二极管来实现这一转换。
不同类型的整流电路可以选
择半波整流或全波整流，以及是否加入滤波电容来满足具体应用的需求。
整流电路原理在电路中，整流电路是一种用于将交流电转换为直流电的电路。
它通过使用二极管等器件，将负半周的电流方向翻转，从而使整个电流变为单一方向流动的直流电流。
整流电路的关键部分是一个或多个二极管。
当交流电源接通时，二极管只允许电流在一定的方向上通过。
当电流方向与二极管的正向导通方向一致时，也就是在正半周，电流可以顺利通过二极管。
然而，当电流方向与二极管的正向导通方向相反时，在负半周，二极管会进入正向截止状态，即不允许电流通过。
通过使用多个二极管或其他器件，可以形成不同类型的整流电路。
最简单的整流电路是半波整流电路，它只有一个二极管。
在半波整流电路中，只有一半的交流电源周期被有效地转换为直流电，另一半被截断。
为了更高效地转换交流电为直流电，全波整流电路使用两个二极管。
它们在输入交流电源的两个半周上都起作用，使得整个周期内的电流方向均为单一方向。
全波整流电路通常通过一个变压器、整流二极管以及滤波电容构成。
为了减小输出的脉动电压，滤波电容器被添加到整流电路中。
它存储电流，并在负半周时释放电能，以平滑输出电压。
通过调整电容的数值，可以使输出的直流电压脉动最小化。
整流电路广泛应用于各种电子设备中，例如电源适配器、无线通信设备、电视机和计算机。
它们为这些设备提供所需的稳定直流电源，确保设备正常运行。
总结来说，整流电路是一种将交流电转换为直流电的电路。
通过使用二极管等器件，它使电流方向单一并去除了交流电的负半周。
不同类型的整流电路可以根据需求选择，以满足不同设备的电源需求。
滤波电容的加入可以减小输出电压的脉动，确保输出为稳定的直流电压。

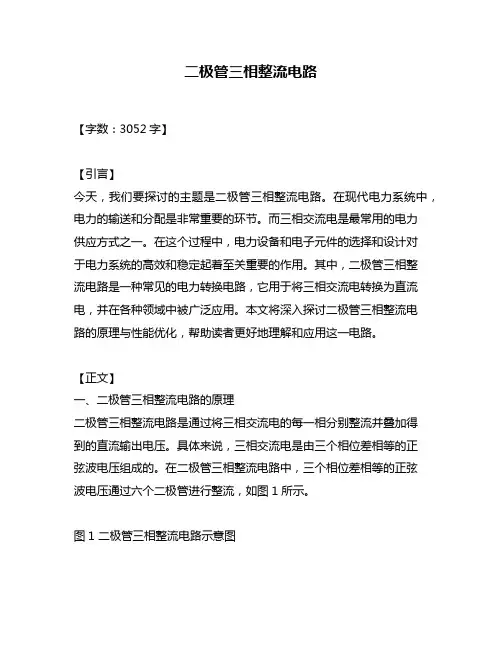

二极管三相整流电路【字数：3052字】【引言】今天，我们要探讨的主题是二极管三相整流电路。
在现代电力系统中，电力的输送和分配是非常重要的环节。
而三相交流电是最常用的电力供应方式之一。
在这个过程中，电力设备和电子元件的选择和设计对于电力系统的高效和稳定起着至关重要的作用。
其中，二极管三相整流电路是一种常见的电力转换电路，它用于将三相交流电转换为直流电，并在各种领域中被广泛应用。
本文将深入探讨二极管三相整流电路的原理与性能优化，帮助读者更好地理解和应用这一电路。
【正文】一、二极管三相整流电路的原理二极管三相整流电路是通过将三相交流电的每一相分别整流并叠加得到的直流输出电压。
具体来说，三相交流电是由三个相位差相等的正弦波电压组成的。
在二极管三相整流电路中，三个相位差相等的正弦波电压通过六个二极管进行整流，如图1所示。
图1 二极管三相整流电路示意图在图1中，三相交流电输入被连接到二极管桥的六个节点中。
由于二极管的单向导电性质，只有正半周的电流能够通过二极管传导，而负半周的电流则被阻断。
在每个相位差的正弦波电压周期内，只有一半的周期内的电流能够通过二极管，如图2所示。
图2 二极管单相整流波形图通过六个二极管分别整流后，各个相位的交流电流被转换为具有较低的纹波的直流电流。
这些直流电流叠加后即可得到稳定的输出电压，如图3所示。
图3 二极管三相整流电路输出电压波形图二、二极管三相整流电路的性能优化在实际设计中，二极管三相整流电路的性能优化是一个重要的问题。
以下是一些常见的性能优化方法。
1. 选择合适的二极管：在选择二极管时，需要考虑其最大正向电流和最大反向耐压。
选择合适的二极管可以提高整流电路的效率和稳定性。
2. 添加电容滤波器：在输出端添加电容滤波器可以进一步减小输出纹波，提高整流电路的直流输出质量。
3. 控制电流均衡：为了保证各个二极管在整流过程中的负载均衡，可以通过合理设计线圈或使用外部电阻来分流。
4. 控制输出电压：通过控制输出电压的稳定性和精度，可以适应不同的应用场景和功率需求。
图5-1、是一种最简单的整流电路。
它由电源变压器B、整流二极管D和负载电阻R fz，组成。
变压器把市电电压（多为220伏）变换为所需要的交变电压e2，D再把交流电变换为脉动直流电。
下面从图5-2的波形图上看着二极管是怎样整流的。
变压器砍级电压e2，是一个方向和大小都随时间变化的正弦波电压，它的波形如图5-2（a）所示。
在0～π时间内，e2为正半周即变压器上端为正下端为负。
此时二极管承受正向电压面导通，e2通过它加在负载电阻R fz上，在π～2π时间内，e2为负半周，变压器次级下端为正，上端为负。
这时D承受反向电压，3π～4π时间不导通，R fz，上无电压。
在π～2π时间内，重复0～π时间的过程，而在内，又重复π～2π时间的过程…这样反复下去，交流电的负半周就被"削"掉了，只有正半周通过R fz，在R fz上获得了一个单一右向（上正下负）的电压，如图5-2（b）所示，达到了整流的目的，但是，负载电压U sc。
以及负载电流的大小还随时间而变化，因此，通常称它为脉动直流。
这种除去半周、图下半周的整流方法，叫半波整流。
不难看出，半波整说是以"牺牲"一半交流为代价而换取整流效果的，电流利用率很低（计算表明，整流得出的半波电压在整个周期内的平均值，即负载上的直流电压U sc =0.45e2 ）因此常用在高电压、小电流的场合，而在一般无线电装置中很少采用。
二、全波整流电路如果把整流电路的结构作一些调整，可以得到一种能充分利用电能的全波整流电路。
图5-3 是全波整流电路的电原理图。
全波整流电路，可以看作是由两个半波整流电路组合成的。
变压器次级线圈中间需要引出一个抽头，把次组线圈分成两个对称的绕组，从而引出大小相等但极性相反的两个电压e2a、e2a，构成e2a、D1、R fz与e2b、D2、R fz，两个通电回路。
全波整流电路的工作原理，可用图5-4 所示的波形图说明。
在0～π间内，e2a对D1为正向电压，D1导通，在R fz上得到上正下负的电压；e2b对D2为反向电压，D2不导通（见图5-4（b）。
二极管整流原理范文二极管整流原理简单明了，只需要利用二极管的导通和截止的特性即可实现。
在正半周，二极管处于导通状态，电流可以流过；而在负半周，二极管处于截止状态，电流无法通过。
因此，将交流信号的负半周直接截断，只保留正半周，便可以实现整流。
具体来说，当输入交流信号的电压大于二极管的正向压降时，二极管处于导通状态。
此时，电流可以沿着正向通道流动，并输出为正向的脉冲信号。
当输入交流信号的电压小于二极管的正向压降时，二极管将进入截止状态，电流无法通过。
因此，在输出端就会呈现一个近似于输入信号的波形，但是只有正半周。
这样，通过二极管整流可以将交流信号转化为直流信号。
然而，这种直流信号还不够稳定，还需要进一步通过滤波电路进行处理，以获得更为稳定的直流信号。
在滤波电路中，常用的方法有单级滤波和多级滤波。
单级滤波使用电容或电感等元件对输出进行平滑处理。
电容滤波器通过储存能量，减小时变分量；电感滤波器通过延迟电流变化，平滑输出波形。
多级滤波可以更进一步提高滤波效果，通过级联电容和电感滤波器，使输出变得更稳定。
然而，二极管整流也存在一些问题和限制，需要注意。
首先，二极管整流不能完全消除输入信号的波动，输出信号仍然存在一定的纹波，需要进一步处理。
其次，整流后的直流信号可能发生峰值截断现象，即输出信号的峰值小于输入信号的峰值，这会导致一定的功率损失。
此外，当输入交流信号的频率过高时，二极管整流效果会变差，因为二极管的开关闭合速度有一定的限制。
综上所述，二极管整流的原理是利用二极管的非线性特性，通过其导通和截止的特点，将交流信号转化为直流信号。
这种方法简单且成本低廉，同时也有一些限制和问题需要注意。
在实际应用中，可以通过调整滤波电路和选择合适的二极管等手段，来优化整流效果，获得稳定的直流信号。
