过程装备 第三章作业

1. 过程装备的三项基本要求过程装备的三项基本要求：安全性、经济性和稳定性.A.安全性:指整个生产过程中确保人身和设备的安全B.经济性:指在生产同样质量和数量产品所消耗的能量和原材料最少，也就是要求生产成本低而效率高C.稳定性:指系统应具有抵抗外部干扰，保持生产过程长期稳定运行的能力.2. 过程装备控制的主要参数：温度、压力、流量、液位（或物位）、成分和物性等.3. 流程工业四大参数：温度、压力、流量、液位（或物位）4. 控制系统的组成控制系统的组成:(1)被控对象 (2)测量元件和变送器 (3)调节器 (4)执行器5. 控制系统各参量及其作用:1.被控变量 y 指需要控制的工艺参数，它是被控对象的输出信号 2.给定值（或设定值) ys 对应于生产过程中被控变量的期望值 3.测量值 ym 由检测元件得到的被控变量的实际值 4.操纵变量（或控制变量）m 受控于调节阀，用以克服干扰影响，具体实现控制作用的变量称为操纵变量，它是调节阀的输出信号5.干扰（或外界扰动）f 引起被控变量偏离给定值的，除操纵变量以外的各种因素6.偏差信号 e 在理论上应该是被控变量的实际值与给定值之差7.控制信号u 控制器将偏差按一定规律计算得到的量。

6. 控制系统的分类（1）控制系统的分类：按给定值 a 定值控制系统；随动控制系统；程序控制系统（2） b c 按输出信号的影响 a 闭环控制；b 开环控制（3）按系统克服干扰的方式 a 反馈控制系统；b 前馈控制系统；c 前馈-反馈控制系统7. 控制系统过度过程定义：从被控对象受到干扰作用使被控变量偏离给定值时起，调节器开始发挥作用，使被控变量回复到给定值附近范围内，然而这一回复并不是瞬间完成的，而是要经历一个过程，这个过程就是控制系统的过渡过程。

8. 阶跃干扰下过渡过程的基本形式及其使用特点（1）发散振荡过程：这是一种不稳定的阶跃干扰下过渡过程的基本形式及其使用特点：过渡过程，因此要尽量避免（2）等幅振荡过程：被控变量在某稳定值附近振荡，而振荡幅度恒定不变，这意味着系统在受到阶跃干扰作用后，就不能再稳定下来，一般不采用（3）衰减振荡过程：被控变量在稳定值附近上下波动，经过两三个周期就稳定下来，这是一种稳定的过渡过程（4）非振荡的过渡过程：是一个稳定的过渡过程，但与衰减振荡相比，其回复到平衡状态的速度慢，时间长，一般不采用。

第三章 过程检测技术4.DDZ-III 型电动差压变送器是按什么原理工作的？它是由哪几部分组成的？试简述其工作过程。

答：DDZ-III 型电动差压变送器是按力矩平衡原理工作的。

它电磁反馈装置、矢量机构、低频位移检测放大器、输入转换部分等组成。

工作过程：利用输入转换部分将被测压差i p ∆转换成作用于主杠杆下端的输入力i F ，使杠杆以轴封膜片为支点而偏转，并以力1F 沿水平方向推动矢量结构，矢量结构将1F 分解成2F 和3F 。

在力2F 的带动下使副杠杆以支点M 逆时针偏转，从而使衔铁靠近差动变送器，并通过低频位移检测放大器转换放大为直流电流0I ，作为变送器的输出信息；同时该电流通过电磁反馈装置产生反馈力f F 及反馈力矩f M ，当i M 、f M 平衡时，低频位移检测放大器的输出电流0I 便反映了差压i p ∆的大小。

6.试分析电动差压变送器如何实现量程迁移（零点迁移）的。

答：电动差压变送器的零点迁移是通过调整零点迁移弹簧进行的。

当调整零点迁移弹簧时，由主杠杆的力矩平衡，可知在被测差压信号不变的情况下，作用于矢量结构的力F变化，从而改变差压变送器的输出电流的，即1改变了仪表的使用范围，实现了量程迁移（零点迁移）。

11.PID调节器由哪些基本部分组成的？试分析各部分所完成的功能。

答：基本部分及各部分的功能如下：①输入电路——接受来自变送器的电流输出信号；②PID运算电路——根据整定好的参数用以对偏差信号进行比例、微分和积分的运算；③输出电路——将运算电路的输出信号做最后一次放大，提供调节器的输出信号。

19.气动执行器主要由哪些部分组成的？各部分的作用是什么。

答：气动执行器由气动执行机构和调节机构两部分组成。

执行结构是执行器的推动装置，它按调节器输出气压信号（20～100kPa）的大小产生相应的推力，使执行机构推杆产生相应位移，推动调节机构动作。

调节机构是执行器的调节部分，其内腔直接与被控介质接触，调节流体的流量。

过程装备控制技术及应用习题及参考答案第一章控制系统的基本概念1.什么叫生产过程自动化？生产过程自动化主要包含了哪些内容？答：利用自动化装置来管理生产过程的方法称为生产过程自动化。

主要包含：①自动检测系统②信号联锁系统③自动操纵系统④自动控制系统。

2.自动控制系统主要由哪几个环节组成？自动控制系统常用的术语有哪些？答：一个自动控制系统主要有两大部分组成：一部分是起控制作用的全套自动控制装置，包括测量仪表，变送器，控制仪表以及执行器等；另一部分是自动控制装置控制下的生产设备，即被控对象。

自动控制系统常用的术语有：被控变量y——被控对象内要求保持设定数值的工艺参数，即需要控制的工艺参数，如锅炉汽包的水位，反应温度；给定值（或设定值）y s——对应于生产过程中被控变量的期望值；测量值y m——由检测原件得到的被控变量的实际值；操纵变量（或控制变量）m——受控于调节阀，用以克服干扰影响，具体实现控制作用的变量称为操纵变量，是调节阀的输出信号；干扰f——引起被控变量偏离给定值的，除操纵变量以外的各种因素；偏差信号（e）——被控变量的实际值与给定值之差，即e=y m - y s控制信号u——控制器将偏差按一定规律计算得到的量。

3.什么是自动控制系统的方框图？它与工艺流程图有什么不同？答：自动控制系统的方框图上是由传递方块、信号线（带有箭头的线段）、综合点、分支点构成的表示控制系统组成和作用的图形。

其中每一个分块代表系统中的一个组成部分，方块内填入表示其自身特性的数学表达式；方块间用带有箭头的线段表示相互间的关系及信号的流向。

采用方块图可直观地显示出系统中各组成部分以及它们之间的相互影响和信号的联系，以便对系统特性进行分析和研究。

而工艺流程图则是以形象的图形、符号、代号，表示出工艺过程选用的化工设备、管路、附件和仪表自控等的排列及连接，借以表达在一个化工生产中物料和能量的变化过程，即原料→成品全过程中物料和能量发生的变化及其流向。

过程装备基础第三版答案第一章简介1.1 引言在过程工业中，过程装备的应用广泛。

本书旨在介绍过程装备的基本知识和原理，帮助读者了解过程装备的工作原理和操作方式。

1.2 本书结构本书共分为五章，分别介绍了过程装备的设计、选择、运行和维护等方面的内容。

第二章过程装备的分类和基本原理2.1 过程装备的分类过程装备可以根据其使用的工质进行分类，常见的分类包括压缩机、泵、阀门等。

2.2 过程装备的基本原理过程装备的工作原理通常是根据物质流动的原理进行设计。

例如，压缩机通过增加气体的压力来实现气体的压缩。

第三章过程装备的设计3.1 设计目标过程装备的设计目标是根据工艺流程和操作要求，确定装备的工作参数和尺寸。

3.2 设计步骤过程装备的设计通常包括以下几个步骤： 1. 确定工艺流程和操作要求 2. 选择合适的装备类型 3. 计算装备的工作参数和尺寸 4. 进行装备的结构设计和布置3.3 设计考虑因素在过程装备的设计中，需要考虑以下因素： - 工艺要求 - 安全性能 - 经济性 - 环境保护第四章过程装备的选择4.1 选择准则过程装备的选择要根据工艺要求和操作条件进行。

常见的选择准则包括： - 压力和温度要求 - 流量要求 - 耐腐蚀性能4.2 选择方法过程装备的选择通常是通过参考厂商提供的技术手册和经验进行。

可以从以下几个方面进行选择： 1. 确定工艺要求和操作条件 2. 根据技术手册进行参考选择 3. 考虑设备性能和价格进行权衡第五章过程装备的运行和维护5.1 运行管理过程装备的运行管理包括设备的启动、停止和调整等。

在运行过程中需要注意以下几个方面： - 正确操作设备 - 监测设备运行状态 - 及时处理设备故障和异常5.2 维护管理过程装备的维护管理包括定期检查、保养和维修等。

常见的维护管理方法有： - 清洁设备 - 更换易损件 - 调整设备结论过程装备是过程工业中的重要组成部分，本书从过程装备的分类、设计、选择、运行和维护等方面进行了介绍。

第二章 装备的前期管理
一、装备的设计制造对使用的影响： 装备的设计制造对使用的影响：
长久性、遗传性、 长久性、遗传性、放大性
二、装备的选择（选购） 装备的选择（选购）
1、目标： 1、目标： 技术上先进、经济上合理、 技术上先进、经济上合理、生产上可行 2、 装备的技术性评价： 、 装备的技术性评价： 生产能力、可靠性、可维护性、互换性、 生产能力、可靠性、可维护性、互换性、安全 配套性、操作性、易于安装、 性、配套性、操作性、易于安装、节能性 对现行组织的影响、交货、备件的供应、 对现行组织的影响、交货、备件的供应、售后 服务、 服务、法律及环境保护
B：10000×0.13587=1359元 ： × 元 每年使用（维持） 每年使用（维持）费 A：2500元 ： 元 B：2000元 ： 元 全年总费用 A=3451元， B=3359元 元 元
选择装备B 选择装备
现值法（现价法） ②现值法（现价法）
装备总投资费用的现值=装备最初投资费用（ 装备总投资费用的现值 装备最初投资费用（元 装备最初投资费用 年使用费用*年金现值系数 ） +年使用费用 年金现值系数 年使用费用 年金现值系数=投资回收系数的倒数 年金现值系数 投资回收系数的倒数 上例计算： 上例计算： 装备费 A=7000元，B=10000元 元 元 年维持费现值： ： 年维持费现值：A：2500×7.36=18400； × ； B：2000×7.36=14720 ： × 合计 A：25400元； B：24720元 ： 元 ： 元 选择装备B 选择装备
2、装备管理特点： 装备管理特点：
具有系统工程特点 装备管理进入全员生产维修阶段 走设备维修专业化和协作化道路 装备管理计算机化 装备的可靠性、 装备的可靠性、维修性管理 加快设备更新改造， 加快设备更新改造，提高设备技术素质 节约能源成为设备管理中的主要环节

过程装备控制技术习题及参考答案第一章控制系统的基本概念1.什么叫生产过程自动化？生产过程自动化主要包含了哪些内容？答：利用自动化装置来管理生产过程的方法称为生产过程自动化。

主要包含：①自动检测系统②信号联锁系统③自动操纵系统④自动控制系统。

2.自动控制系统主要由哪几个环节组成？自动控制系统常用的术语有哪些？答：一个自动控制系统主要有两大部分组成：一部分是起控制作用的全套自动控制装置，包括测量仪表，变送器，控制仪表以及执行器等；另一部分是自动控制装置控制下的生产设备，即被控对象。

自动控制系统常用的术语有：被控变量y——被控对象内要求保持设定数值的工艺参数，即需要控制的工艺参数，如锅炉汽包的水位，反应温度；给定值（或设定值）y s——对应于生产过程中被控变量的期望值；测量值y m——由检测原件得到的被控变量的实际值；操纵变量（或控制变量）m——受控于调节阀，用以克服干扰影响，具体实现控制作用的变量称为操纵变量，是调节阀的输出信号；干扰f——引起被控变量偏离给定值的，除操纵变量以外的各种因素；偏差信号（e）——被控变量的实际值与给定值之差，即e=y m - y s 控制信号u——控制器将偏差按一定规律计算得到的量。

3.什么是自动控制系统的方框图？它与工艺流程图有什么不同？答：自动控制系统的方框图上是由传递方块、信号线（带有箭头的线段）、综合点、分支点构成的表示控制系统组成和作用的图形。

其中每一个分块代表系统中的一个组成部分，方块内填入表示其自身特性的数学表达式；方块间用带有箭头的线段表示相互间的关系及信号的流向。

采用方块图可直观地显示出系统中各组成部分以及它们之间的相互影响和信号的联系，以便对系统特性进行分析和研究。

而工艺流程图则是以形象的图形、符号、代号，表示出工艺过程选用的化工设备、管路、附件和仪表自控等的排列及连接，借以表达在一个化工生产中物料和能量的变化过程，即原料→成品全过程中物料和能量发生的变化及其流向。

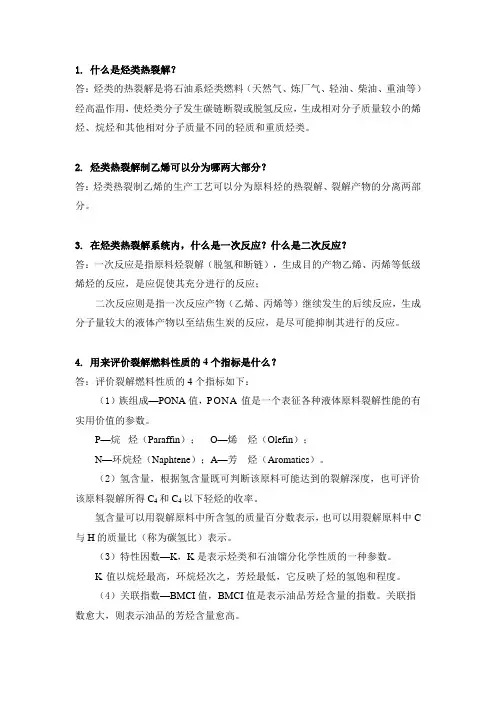

1. 什么是烃类热裂解？答：烃类的热裂解是将石油系烃类燃料（天然气、炼厂气、轻油、柴油、重油等）经高温作用，使烃类分子发生碳链断裂或脱氢反应，生成相对分子质量较小的烯烃、烷烃和其他相对分子质量不同的轻质和重质烃类。

2.烃类热裂解制乙烯可以分为哪两大部分？答：烃类热裂制乙烯的生产工艺可以分为原料烃的热裂解、裂解产物的分离两部分。

3. 在烃类热裂解系统内，什么是一次反应？什么是二次反应？答：一次反应是指原料烃裂解（脱氢和断链），生成目的产物乙烯、丙烯等低级烯烃的反应，是应促使其充分进行的反应；二次反应则是指一次反应产物（乙烯、丙烯等）继续发生的后续反应，生成分子量较大的液体产物以至结焦生炭的反应，是尽可能抑制其进行的反应。

4. 用来评价裂解燃料性质的4个指标是什么？答：评价裂解燃料性质的4个指标如下：（1）族组成—PONA值，PONA值是一个表征各种液体原料裂解性能的有实用价值的参数。

P—烷烃（Paraffin）；O—烯烃（Olefin）；N—环烷烃（Naphtene）；A—芳烃（Aromatics）。

（2）氢含量，根据氢含量既可判断该原料可能达到的裂解深度，也可评价该原料裂解所得C4和C4以下轻烃的收率。

氢含量可以用裂解原料中所含氢的质量百分数表示，也可以用裂解原料中C 与H的质量比（称为碳氢比）表示。

（3）特性因数—K，K是表示烃类和石油馏分化学性质的一种参数。

K值以烷烃最高，环烷烃次之，芳烃最低，它反映了烃的氢饱和程度。

（4）关联指数—BMCI值，BMCI值是表示油品芳烃含量的指数。

关联指数愈大，则表示油品的芳烃含量愈高。

5. 温度和停留时间如何影响裂解反应结果？答：（1）高温：从裂解反应的化学平衡角度，提高裂解温度有利于生成乙烯的反应，并相对减少乙烯消失的反应，因而有利于提高裂解的选择性；根据裂解反应的动力学，提高温度有利于提高一次反应对二次反应的相对速度，提高乙烯收率。

（2）短停留时间：从化学平衡的角度：如使裂解反应进行到平衡，由于二次反应的发生，所得烯烃很少，最后生成大量的氢和碳。

第一章作业1.1 常用的评价控制系统动态性能的单项性能指标有哪些？它与误差积分指标各有何特点？答：(1)衰减率ψ、超调量σ、稳态误差e ss、调节时间t s、振荡频率ω；(2)单项指标用若干特征参数评价系统优劣，积分指标用误差积分综合评价系统优劣。

1.2 什么是对象的动态特性？为什么要研究对象的动态特性？答：(1)指被控对象的输入发生变化时，其输出（被调量）随时间变化的规律；(2)实现生产过程自动化时，对象的动态特性可以为控制工程师设计出合理的控制系统满足要求提高主要依据。

1.3 通常描述对象动态特性的方法有哪些？答：微分方程或传递函数。

1.4 过程控制中被控对象动态特性有哪些特点？答：无振荡、稳定或中性稳定、有惯性或迟延、非线性但在工作点附近可线性化。

1.11 某水槽水位阶跃响应实验为：其中阶跃扰动量Δµ=20%。

(1)画出水位的阶跃响应曲线；(2)若该水位对象用一阶惯性环节近似，试确定其增益K和时间常数T。

解：MATLAB编程如下：%作出标幺后的响应曲线t=[ 0 10 20 40 60 80 100 150 200 300 400 ];h=[ 0 9.5 18 33 45 55 63 78 86 95 98 ];x=0:0.01:400;y=interp1(t,h,x,'spline'); %三次样条函数据己知的t、h插出x的值yy=y/y(end); %输出标幺plot(x,yy,'k');xlabel('t/s');ylabel('h/mm');title('阶跃响应曲线','fontsize',10);grid;%找出最接近0.39和0.63的点 less1=find(yy<=0.39); more1=find(yy>=0.39); front1=less1(1,end); behind1=more1(1,1);cha11=0.39-yy(1,front1); cha12=yy(1,behind1)-0.39; if cha11<=cha12 t1=x(1,front1) elset1=x(1,behind1) endless2=find(yy<=0.63); more2=find(yy>=0.63); front2=less2(1,end); behind2=more2(1,1);cha21=0.63-yy(1,front2); cha22=yy(1,behind2)-0.63; if cha21<=cha22 t2=x(1,front2) elset2=x(1,behind2) end%求增益K 和时间常数T K=y(end)/20 T=2*(t2-t1)(1)水位的阶跃响应曲线如图：t/sh /m m阶跃响应曲线(2)计算结果如下：>> GK1_11 t1 =48.1700t2 =96.5900K =4.9T =96.8400则该水位对象用一阶惯性环节近似后，得其增益K=4.9，时间常数T≈96.84。

2.自动控制系统主要由哪几个环节组成？自动控制系统常用的术语有哪些？答：一部分是起控制作用的全套自动控制装置，包括测量仪表，变送器，控制仪表以及执行器等；另一部分是自动控制装置控制下的生产设备，即被控对象。

8.什么是自动控制系统的过度过程？在阶跃干扰作用下有哪几种基本形式？其中哪些能满足自动控制的要求，哪些不能，为什么？答：系统从一个平衡状态进入另一个平衡状态之间的过程称为系统的过度过程。

①发散振荡过程②等幅振荡过程③衰减振荡过程④非振荡的单调过程。

衰减振荡和非振荡的单调过程属于稳定的过渡过程，能满足自动控制的要求，其它的不能。

9.试画出衰减比分别为n<1,n=1,n>1,n→∞时的过度过程曲线？4.在控制系统中，对象的放大系数，时间常数，滞后时间对控制有什么影响？答：对于不同的通道，对象的特性参数（K，T ，τ）对控制作用的影响是不同的。

对于控制通道：放大系数K大，操纵变量的变化对被控变量的影响就大，即控制作用对扰动的补偿能力强，余差也小；放大系数K小，控制作用的影响不显著，被控变量的变化缓慢。

但K太大，会使控制作用对被控变量的影响过强，使系统的稳定性下降。

在相同的控制作用下，时间常数T 大，则被控变量的变化比较缓慢，此时对象比较平稳，容易进行控制，但过渡过程时间较大；若时间常数T小，则被控变量变化速度快，不易控制。

时间常数太大或太小，在控制上都将存在一定困难，因此，需根据实际情况适中考虑。

滞后时间τ的存在，使得控制作用总是落后于被控变量的变化，造成被控变量的最大偏差增大，控制质量下降。

因此，应尽量减小滞后时间τ。

对于扰动通道：放大系数K大对控制不利，因为当扰动频繁出现且幅度较大时，被控变量的波动就会很大，使得最大偏差增大；而放大系数k小，即使扰动较大，对被控变量仍然不会产生多大影响。

时间常数T大，扰动作用比较平缓，被控变量变化较平稳，对象较易控制。

纯滞后的存在，相当于将扰动推迟τ0时间才进入系统，并不影响控制系统的品质；而容量滞后的存在，则将使阶跃扰动的影响趋于缓和，被控变量的变化相应也缓和些，因此，对系统是有利的。

过程裝备控制技术习题及参考答秦第一章控制系统的基本概念1 .什么叫生产过程自动化？生产过程自动化主要包含了哪些内容？答：利川自动化装置來管理生产过程的方法称为生产过程自动化。

主要包含：①自动检测系统②信号联锁系统③自动操纵系统④自动控制系统。

2.自动控制系统主要由哪几个环节组成？自动控制系统常用的术语有哪些？答：一个自动控制系统主要冇两大部分组成：一部分是起控制作用的全套自动控制装置，包括测量仪表，变送器，控制仪表以及执行器等；另一部分是自动控制装置控制下的生产设备，即被控对象。

自动控制系统常川的术语有：被控变量y——被控対象内要求保持设定数值的工艺参数，即需要控制的工艺参数，如锅炉汽包的水位，反应温度：给定值（或设定值）y s——对应于生产过程中被控变量的期望值；测量值ym——由检测原件得到的被控变量的实际值；操纵变量（或控制变量）m——受控于调节阀，用以克服干扰影响，具体实现控制作用的变量称为操纵变量，是调节阀的输出信号；干扰f—引起被控变量偏离给定值的，除操纵变量以外的各种因素；偏差信号（e）——被控变量的实际值与给定值之差，即e=y m- y s控制信号u——控制器将偏养按一定规律计算得到的最。

3.什么是自动控制系统的方框图？它与工艺流程图有什么不同？答：自动控制系统的方框图上是由传递方块、信号线（带有箭头的线段）、综合点、分支点构成的表示控制系统组成和作用的图形。

其中每一个分块代表系统中的一个组成部分，方块内填入表示其口身特性的数学表达式；方块间用带有箭头的线段表示相互间的关系及信号的流向。

采用方块图可直观地显示出系统中各组成部分以及它们Z间的相互影响和信号的联系，以便对系统特性进行分析和研究。

而工艺流程图则是以形象的图形、符号、代号，表示出工艺过程选用的化工设备、管路、附件和仪表H控等的排列及连接，借以表达在一个化工生产中物料和能量的变化过程，即原料一成品全过程小物料和能量发牛•的变化及其流向。

绪论单元测试1.过程工业是以改变物料的化学和物理性能为主要目标的加工业。

A:错B:对答案:B2.过程工业是以改变物料的化学性能为主要目标的加工业。

A:错B:对答案:A3.过程装备是实现过程工业生产的硬件设施。

A:对B:错答案:A4.过程装备是实现过程工业生产的硬件和软件设施。

A:错B:对答案:A5.那些加工制造“流程性材料”产品的现代制造业统称为（）。

A:过程工业B:基础工业C:重工业D:轻工业答案:A6.（）主要是指过程工业生产中实现特定工艺过程的典型装置或设备。

A:工艺装置B:过程装备C:技术设备D:生产设备答案:B7.过程工业处理的物料是：（）A:气体B:液体C:粉粒体D:固体答案:ABC8.过程工业的主要特点是：（）A:原料为自然资源B:产量取决于生产规模和装置C:多半为连续生产D:涉及物质转化过程答案:ABCD9.随着过程工业的发展，过程装备的发展方向是：（）A:结构复杂化B:技术综合化C:装置大型化D:性能高级化答案:ABCD10.为满足安全、高效和低成本的生产要求，过程装备的基本要求是：（）A:安全可靠B:满足生产需要C:综合经济性好D:环境性能好答案:ABCD第一章测试1.保证构件正常工作具备足够强度的条件称为（）。

A:刚度条件B:力学条件C:强度条件D:稳定性条件答案:C2.根据工程中构件的几何形状和几何尺寸，构件的种类包括（）。

A:板B:壳C:体D:杆答案:ABCD3.工程力学中将受力分析的对象统称为构件，构件可以是组成过程装备的零件、部件或过程装备的整体。

（）A:错B:对答案:B4.为了使工程中的构件在外力作用下能够安全可靠工作，只需要满足强度条件。

（）A:错B:对答案:A5.为了使工程中的构件在外力作用下能够安全可靠工作，只需要满足刚度条件。

（）A:错B:对答案:A6.为了使工程中的构件在外力作用下能够安全可靠工作，只需要满足稳定性条件。

（）A:对B:错答案:B7.强度是指构件在外力作用下抵抗破坏的能力，一般情况下，绝不允许构件的强度不足。

过程装备成套技术（第二版）PPT课后题及重点与课本页码第二章工艺开发与工艺设计概述本章基本概念1.过程工业新产品开发的基本步骤框图P82.过程工业开发的全过程分为几个阶段，各阶段包括哪些内容？每一步骤包括哪些内容？P83.工艺路线选择包括哪些步骤？各个步骤主要内容是什么？课本P11-12步骤、内容4.工艺路线选择的总的原则是什么？P135.生产成本包括哪些内容？P12 (3)6.初步设计的设计文件应包括哪些内容？P157.施工图设计的设计文件包括哪些内容？P168.工艺设计从全局出发，要考虑哪些因素？P17作业题：1、过程工业新产品开发中，实验性研究包括哪些内容？P9 (2)2、选择工艺路线总的原则是什么？P133、过程工艺设计包括的内容有哪些？P14即2.2.1第三章经济分析与环境评价1.工艺装置投资的三种估算方法P222.经济评价的内容及评价方法P263.投资估算的方法及生产成本和费用构成P20第四章工艺流程设计及设备布置设计三种工艺流程图的绘制P47PID图P43——管路和仪表流程图PID:Piping& Instrument Diagram,作业：根据教材中图1-1，绘出全部工艺管道和辅助管道，完成“中压法合成氨生产”过程的工艺流程图，并标出各设备的位号和名称。

P2第五章过程装备的设计与选型P64设备的工艺设计与选型需要考虑的问题；P65机器的工艺设计与选型需要考虑的问题。

P771.常用泵的型式有哪些?各适用于哪些场合?有一种物料，其粘度为400mm2/s,工作温度25℃，预定的安装高度是4m,需选一台什么样泵较为合适? P802.一种悬浮液含有粒度为0.3mm 的固体颗粒42%,过滤特性良好，可供选择的分离机械有哪些?各有什么优缺点?哪一种应优先考虑?为什么? P823. 干燥机械有哪些型式?P86/87各有什么特点?选型时应考虑哪些问题?P86现有一种物料呈小颗粒密度600kg/m3,含水75%，选何种干燥机械较为合适?为什么?。

1、直径精度: h5～h9 2、几何形状精度: 圆柱度 3、相互位置精度： 同轴度 平行度 4、表面粗糙度： 配合轴颈 Ra1.6 ~ 0.4m
支承轴颈 Ra 0.4 ~ 0.1m
图3-2 形位公差符号
（二）轴类零件的材料、毛坯和热处理
45：应用最多。如离心机主轴，活塞杆
材料 65Mn
40Cr
材料淬透性较好，经热处理后可获得较高的机械性能和耐磨性
2. 检验的依据是零件工作图和工艺规程。顺序是先检验外圆尺寸精度、形状精度；用比较法或 借助放大镜判断表面粗糙度；然后在专用检验夹具上测量位置误差。批量生产时，若工艺过 程稳定，且机床精度较好，有些项目并不必检，常采用抽检的办法；主要配合表面的硬度在 热处理车间检验。
3. 无损检测：化工机器的重要零件一般都要进行无损探伤，空压机曲轴、连杆、活塞杆、连杆 螺栓和十字头销(或活塞销)均应进行无损探伤。对锻件或铸件作超声波探伤，应在粗加工后 进行，其表面粗糙度应不高于Ra3.2µm；磁粉探伤应在精加工后进行，其表面粗糙度应不高 于Ra1.6µm 。磁粉探伤后会有剩磁，在磁粉探伤后应退磁。
20：用于需要内韧外硬的场合。如十字头销，活塞销
高强度球墨铸铁
毛坯
圆棒料：用于光轴、直径相差不大的阶梯轴
铸件
锻件：钢材经过锻造后，能使金属内部纤维组织沿表面均匀分布，可以得到较高的抗拉、 抗弯及扭转强度，
热处理： 用以改变零件的金属内部组织，获得必要的机械性能，是主轴加工的重要工序之一。
• 锻件粗加工前退火或正火，以降低材料硬度，改善切削性能，消除锻造内应力，细化晶粒， 并使金属组织均匀。
图3-7 加工连杆的基面选择
为在连杆两端加工出辅助精基准中心孔，需在连杆毛坯两 端增加工艺凸台。

第 三 章 施 工 过 程 组 织 原 理
则所得数列中的最大正数2，即为b、c 两工序的最小流水步距KAbc=2。 如果还有更多的工序，施工段也比 此例多，那么最小流水步距的求法完全 相同。

第 三 章 施 工 过 程 组 织 原 理
图3-10
工 进度 工序
1 2 3 4 5 6
作
第 （一）有节拍流水作业 三 章 2.成倍节拍流水 施 工 过 程 组 织 原 理
(3)成倍节拍流水施工组织 a.求各工序的流水节拍的最大公约数kk，作为 “公共流水步距” b.求各工序的施工专业队数目Bi，Bi=ti/kk
c.将施工队数目之和∑Bi看做是“总工序数n”， 将kk看做流水步距，按全等节拍组织施工
第 三 章 施 工 过 程 组 织 原 理
累加数列 2 3 5 7 1 5 7 9 3 6 9 11 4 7 10 11 3 7 8 10 错位相减得各流水步距为： k =2d，k =2d，k =3d，k =4d

ⅠⅡ ⅡⅢ ⅢⅣ ⅣⅤ
第 三 章 施 工 过 程 组 织 原 理
Ⅰ
Ⅱ
Ⅲ Ⅳ
图3-8b 作业队连续作业
工
1 2 3 4 5
作
日 （单位：天） 1 1 1 1 0 1 2 3 1 1 1 1 1 1 2 2 4 5 6 7 8 9 0 1
6 7 8 9
Ⅴ
第 三 章 施 工 过 程 组 织 原 理

课堂练习p42
第 三 章 施 工 过 程 组 织 原 理
（2）作图 分别流水作业作图，可以采用两种方 法即：①紧凑法（只要具备开工要素 就开工），见图3—7 a）；②潘特考 夫斯基法（各专业队连续作业），见 图3—7 b）。
