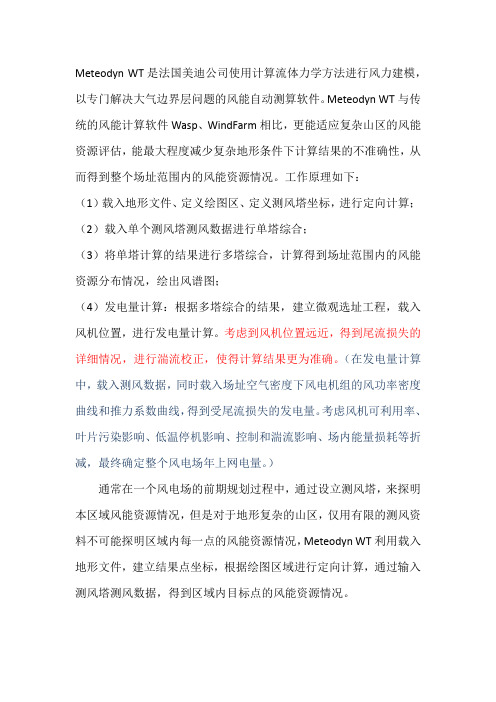

Meteodyn WT是法国美迪公司使用计算流体力学方法进行风力建模，以专门解决大气边界层问题的风能自动测算软件。
Meteodyn WT与传统的风能计算软件Wasp、WindFarm相比，更能适应复杂山区的风能资源评估，能最大程度减少复杂地形条件下计算结果的不准确性，从而得到整个场址范围内的风能资源情况。
工作原理如下：
（1）载入地形文件、定义绘图区、定义测风塔坐标，进行定向计算；（2）载入单个测风塔测风数据进行单塔综合；
（3）将单塔计算的结果进行多塔综合，计算得到场址范围内的风能资源分布情况，绘出风谱图；
（4）发电量计算：根据多塔综合的结果，建立微观选址工程，载入风机位置，进行发电量计算。
考虑到风机位置远近，得到尾流损失的详细情况，进行湍流校正，使得计算结果更为准确。
（在发电量计算中，载入测风数据，同时载入场址空气密度下风电机组的风功率密度曲线和推力系数曲线，得到受尾流损失的发电量。
考虑风机可利用率、叶片污染影响、低温停机影响、控制和湍流影响、场内能量损耗等折减，最终确定整个风电场年上网电量。
）
通常在一个风电场的前期规划过程中，通过设立测风塔，来探明本区域风能资源情况，但是对于地形复杂的山区，仅用有限的测风资料不可能探明区域内每一点的风能资源情况，Meteodyn WT利用载入地形文件，建立结果点坐标，根据绘图区域进行定向计算，通过输入测风塔测风数据，得到区域内目标点的风能资源情况。
WT操作手册Meteodyn WT是由法国政府环境与能源署ADEME支持开发的基于计算流体力学技术的风资源评估及微观选址软件工具。
一、综述WT软件的计算流程共分为六个部分，分别是：预处理、定向计算、定向计算结果、综合、后处理-质量检验、后处理-关键位置结果，流程图如下图所示1、预处理：对计算项目的定义、计算文件的准备、计算文件的检验，项目检验。
2、定向计算：根据项目定义的区域范围、加密计算范围，按照输入边界条件、大气稳定度，生成网格。
3、定向计算结果：对生成网格进行求解，生成定向风流参数（自由流场）。
4、综合：根据定向计算结果，代入实测风资源数据或者中尺度数据，进行风资源参数计算、风机发电量及尾流效应计算。
5、后处理-质量检验：根据综合结果，检验风资源参数计算结果，判断其计算准确性。
6、后处理-关键位置结果：根据综合结果，检验风机点位处的发电量、风况参数计算结果，判断其准确性。
二、定向计算1、计算文件准备（1）地图地形文件地形数据：格式可以为map，dxf，xyz，shp。
建议使用map格式。
对于未进行测绘的前期评估项目或全场海拔高差不超过10m的平原项目，建议直接使用WT自动的地形数据库；对于已进行测绘的项目，需要根据WT地图制作教程，对测绘地形图进行插补，制作符合计算要求的map文件。
粗糙度数据：格式可以为map，tiff，xyz，chm。
建议使用map格式。
对于未进行测绘的前期评估项目或全场海拔高差不超过10m的平原项目，建议直接使用WT自动的粗糙度数据库；对于已进行测绘的项目，需手绘粗糙度地图。
（2）风资源文件时间序列与湍流校正文件：格式可以为timsigma,tss。
建议使用timsigma格式，可以使用windographer直接输出。
该格式包含了时间、风速、湍流数据。
风流数据文件：格式可以为tab,akf,tim,tms。
建议使一个是包含了用tim格式，可以使用windographer直接输出。
wt什思
wt是windows的缩写，也是一个英文缩写，其意思为“文件”、“目录”。
win8是win10操作系统的简称，是微软公司推出的一个基于X86架构的操作系统平台。
它采用了与windows xp不同的架构设计，支持更多用户自定义系统功能。
其核心技术包括：•分布式文件系统：该系统在Windows内核级提供了分布式文件系统功能，为应用程序提供了一个真正意义上的分布式存储和共享服务。
•高可用性：这种架构支持多个进程同时在同一时刻访问数据库资源（如I/O）及其他资源，从而提高了用户的安全性和可用性。
•高可靠性：在此操作系统中采用高安全性硬件设计，从而保证了软件安全。
•高可用性：该操作系统采用高性能处理器和高。
《WT2000金相检验软件系统》简介㈠基本功能：《WT2000金相检验软件系统》是为从事金相检验的单位或个人专门开发的一套计算机软件系统，它的基本原理是：用视频采集卡或数码相机等硬件设备，采集到金相显微镜中的金相图片，再对该图片进行处理和分析，得到相关检验结果。
该软件的主要功能如下：⒈自动评级：本软件以检验标准为依据，开发出了70个类别两百余种软件功能模块，用户可根据需要，选择检验项目，在本软件的帮助下，完成检验工作。
目前本系统的软件模块清单如下：自动评级：软件可自动得出最终分析结果；辅助评级：软件可得出和分析结果有一定联系的参数；比较评级：将采集下来的试样图像和标准图库进行比较，人工作出结果判断。
⒉新建报告：可按用户需求制作报告文档的录入界面、软件可自动生成电子报告文档，并提供报告的保存和打印功能。
⒊打开报告：打开并浏览已经保存的报告文件。
⒋几何测量：本软件提供了“直线”、“矩形”、“圆”、“多边形”、“角度”等多种测量工具及测量方法，可完成长度、面积、角度等测量工作。
⒌查看图库：用户可选择查看本软件收录的所有金相图谱，本软件金相图谱由用户提供原始资料，由我方录入。
⒍定倍打印：可一次装入多副图片，并可对其进行图像处理，设置说明文字和打印版面，进而生成一份适合各种行业特殊要求的报告文件。
㈡系统组成：整个软件系统由如下部分组成：⒈软件程序（光盘）；⒉加密狗：客户需事先选择加密狗类型（并口型或者USB型）；⒊文字资料：《使用说明书》（光盘上有WORD文档㈢硬件运行环境：⒈电脑推荐配置：⑴CPU：奔腾4型，主频1.7G以上；⑵内存：256M及以上；⑶硬盘：C盘可用空间1G以上，软件（推荐）安装在C盘；⑷显示卡：可提供3D加速的AGP显示卡、可达到真彩色；⒉视频采集卡：本软件支持多种视频采集卡，用户可在“功能选择”菜单中选择相应的采集卡。
⒊CCD摄像头或者数码相机：分辨率达到450线及以上的CCD摄像头以及数码相机均可。
wtAM软件简介我介绍的这类wtAM软件是游戏平台软件，成为他们的用户是通过同学介绍，用这些软件的原因就是需要通过这些平台才能下载正版的游戏，这类软件下的大多数游戏的目的是盈利，你需要花钱去购买这些游戏，但也有一些免费的游戏。
你想要得到这些软件只需要上网站去下载安装包安装，注册账号就可以使用了。
当这些软件出现bug时会随着下一个版本的更新修复完成，版本的跟新只需要你打开软件时自动更新完成。
同一类的软件竞争在于这类软件提供的游戏的类型不一样，提供的功能也不一样，有的游戏平台只提供游戏下载，你需要用另外的游戏加速器去流畅的去玩游戏，而有的游戏平台自身带有加速功能，不用使用其他加速器就可以流畅的玩游戏。
一些平台提供的游戏可以直接下载，而有些形态提供的游戏需要你充值金钱才能下载。
还有就是平台提供的游戏服务器不同，有地区之间的服务器之分，而有的游戏是全世界都可以在一起玩。
这类软件的发展趋势是使用更加简单，用户体验的效果更好，这类平台不止可以下载游戏还可以下载一些其他软件，跟符合其他用户的需求。
Steam就是这样的一款软件，他包含几乎所有的应用软件提供你去使用。
这类软件与硬件的不同之处在于当你在不同的电脑上使用时只要你的账号就可以同步你的游戏季度不需要重新开始游戏，这类软件使用时比硬件更加方便。
这些软件的本质特征就是为用户提供快速的游戏下载体验不需要繁琐的游戏下载，容易使用。
这类软件的出现在2000年初，最早的就有Steam在内的一些游戏平台软件。
我第一次使用是在2014年，当时为下载一款游戏通过朋友介绍才下载使用的，当时对这类软件并不了解，下载使用的过程中才知道这类软件的便捷性，当时的界面没有现在的完善，不过在当时使用起来还是不错的，当时要使用软件是只需要到网页上下载安装就可以使用正版的软件。
这类软件没有什么操作难度，只需要注册账号就可以使用了，给我的好处就是给我带来了许多游戏，坏处就是浪费了太多时间在游戏上，花费了太多金钱在游戏上。
0 引言风能作为清洁可再生能源，高效利用风能对我国的节能减排具有重要作用。
在“双碳”政策背景下，大力发展新能源产业具有重要的历史意义[1]。
风电在各种新能源中技术较为成熟，能源利用效率较高，因此风力发电飞速发展。
在风电场建设前期，风电场区风资源的准确评估影响项目建设可行性判断，在风资源评估中的较大误差可能直接颠覆项目建设。
因此，准确判断风电场风能资源对风电场开发建设具有重要的意义。
1 主要参数1.1 风速在空间特定点气体微团经过该点的移动速度，在工程建设中，主要分析的风速包括月平均风速、年平均风速、最大风速以及极大风速等。
1.2 风频指风向在某一方向发生的次数，为风速风频分布，在数据分析中常用柱状图表示。
1.3 风切变指数在近地大气边界层中，由于地面粗糙物引起的摩擦效应，表现在近地层中风速随着高度变化而变化的关系。
根据普朗特经验公式推导出的幂指数定律如公式（1）所示。
00V Z Z V x x ∗ =· （1）式中：V x 为 Z x 高度处风速；V 0为Z 0高度处的风速；α为风切变指数。
1.4 湍流强度湍流强度是表征流体在各方向的速度分量的变化的不规则性，在流体力学里流体湍流运动的研究中，湍流强度一般为1%~10%，如公式（2）所示。
()uu u u uu I zy x 222231′+′+′=′=（2）式中：|u |为测点处的时均速度。
1.5 极大风速极大风速为瞬时风速的最大值。
1.6 风能密度风能密度是在设定时间段内，垂直于风向的单位面积中风所具备的能量。
1.7 风向在实际工程中，将风向按照固定间隔为22.5°的方位统计风频，主要工具为风向玫瑰图。
2 Windographer 软件介绍2.1 软件介绍Windographer 是一款可视化软件，在风力资源分析过程中，可以自动识别测量高度、风速、标准偏差、垂直风速、风向、温度、压力和相对湿度等数据。
Windographer 可以读取的数据格式包括NRG Systems、SecondWind、Ammonit、Campbell、Scientifican 和 Wilmers 等数据。
METEO DYN WT软件5.0版本功能详细介绍说明在当前的风电场开发当中，地形变得越来越复杂，环境变得越来越复杂，越来越多的客户（投资者、开发商、制造商）求助于计算流体力学技术进行流场模拟及风资源评估。
Meteodyn WT是由法国政府环境与能源署ADEME支持开发的基于计算流体力学技术的风资源评估及微观选址软件工具，截止2014年12月底美迪WT在中国共有131个用户使用、共152套。
该软件功能及相关信息具体说明如下：
一、测风塔位置选择优化
风电场前期工作的第一步就是在已圈定场区范围内设立测风塔，搜集一年的风流数据。
复杂山地风电场开发中，测风塔的选址往往代表性不强，借主观经验，造成其测量数据质量不高、代表性差，从根本上影响最终风资源评估结果的准确性。
通过在WT软件中输入已确定区域的地形及粗糙度数据，并进行定向模拟计算，根据整个场区的定向模拟计算结果（湍流强度、入流角、风加速因数）选择风电场中最具代表性的位置来设立测风塔，避免以往只凭经验的缺点，使其测风塔结果更具有代表性。
地形图数据兼容格式：地形数据格式可以为dxf，map，xyz，shp等格式。
粗糙度数据兼容格式：粗糙度数据格式可以为map，tiff，xyz，chm等格式。
地形图卫星数据提供及自动整合功能：为客户提供卫星地形数据，可以针对勘测数据进行外围弥补，软件可以自动对两个甚至多个地形数据进行整合。
粗糙度卫星扫描数据功能：为客户提供扫描的地表粗糙度数据信息，用户可以根据这些卫星信息直接进行粗糙度的设定与分析，而无需手动绘制粗糙度文件。
目前WT提供三个粗糙度数据库ESA 2.3版本全球数据库，300m分辨率；NCLD全美数据库，30m分辨率；CLC全欧数据库，100m分辨率。
定向模拟计算跟踪显示及发散区域定位功能：在CFD模拟中，对用户所选的多个结果点实现残差和计算结果的实时监控；当出现计算发散现象时，对导致发散的区域进行定位，为改善结果收敛性提供关键信息。
定向模拟计算结果输出及显示：软件可以输出及显示整个流场模拟计算结果，可以看到任何一个平面与切面的变量值（风加速因数、湍流、入流角、水平偏差）。
定向模拟计算结果的各种格式输出功能（Paraview，Tecplot，surfer）：可以输出各种兼容格式，并在相应工具中进行可视化效果演示，可以输出每个网格点上的CFD模拟结果，以及风速的三个矢量分量。
定向模拟计算队列优先次序控制：可以手动调整等待列队中计算任务的先后顺序，并可以随时暂停、恢复计算任务的发送。
另外，当关闭软件时，等待列队中未完成的计算任务可以被存储，在下一次启动软件时，能够读取之前的列队继续发送计算。
二、风电场风能资源评估
根据风电场测风塔的测风数据，并结合地形数据及粗糙度数据，可以模拟计算得到整个场区风能资源分布图及其它风流属性图谱，可以根据用户需要，选择不同的高度进行风资源图谱绘制，以及不同的变量（如能量密度、功率、平均湍流强度、平均入流角、极风速等等）进行绘制。
根据这些绘图，可以清楚得到各种数据在整个场区的分布情况，为下一步微观选址奠定基础。
风流数据格式：可以直接输入tab格式、tim格式（测风塔时间序列数据）、akf格式、timsigma格式、SST格式等。
多塔综合模拟功能：可以输入不同的测风塔，对测风塔数量没有限制，可以进行真正的多塔综合，可以根据实际情况，进行分片分区域控制，灵活设置多测风塔综合权重。
中尺度数据的降尺度模拟计算功能：可以整合中尺度数据进行降尺度模拟分析计算，尤其是在没有测风数据的情况下，业主可以采用中尺度数据或者设计院自行采购中尺度数据，然后载入WT中进行降尺度模拟分析计算，得到高分辨率风资源图谱。
湍流校正功能：可以根据实际测量的湍流，对软件模拟的湍流再进行矫正分析，得到更为准确的湍流结果。
空气密度校正功能：可以输入实际空气密度，软件自动计算每台风机轮毂高度处的空气密度，并在发电量计算中自动考虑。
兴趣区域的确定及不同高度的输入：用户可以一次性定义多个不同高度的绘图区域，软件可以一次性输出不同高度的WRG文件，可以自行指定绘图区域的分辨率并进行相关计算。
大气热稳定度自动计算功能：可以根据实测数据自动计算场区的大气稳定度分布，生成包含大气稳定度信息的时间序列文件，在发电量评估中加以考虑。
WRG文件与WRB文件的输出功能：WT可以输出通用的WRG文件，也可以输出目前最新格式的WRB文件，WRB文件包含更多的信息内容，可以为风机优化提供更多有意义的信息并进行相关约束。
三、风机微观选址
根据风能资源绘图，并结合实际地形情况，工程师可以通过WT软件选择风机的位置，确定风机坐标，可根据不同版本IEC标准进行风机选型。
IEC不同版本标准的结果输出及比较：用户可以选择所关注的版本：IEC 61400-1第二版、第三版、第三版2010修订版；增加适用于第三版修订版湍流强度计算的附加湍流模型（完整Frandsen模型，2007）；用户可以指定风机的风速和湍流设计等级，用于机组适应性校核；用户可以指定材料的Wöhler系数，用于有效湍流强度的计算。
风机微观选址：也可以手动微调风机位置，并进行不同变量图层的更换，以选择更为合适的位置。
风机位置自动优化：可以指定风机数量，并且设定不同约束条件，进行风机微观选址自动优化。
风电场开发容量自动评估：根据指定区域范围以及风资源图谱，根据设定的约束条件，软件会自动确认该区域可开发的容量，并进行风机位置自动选择。
四、发电量评估
通过风电机的微观选址，以及最后的综合，可以得出每台风电机的发电量时间序列，可以进行风电场后评估工作，根据实际风电机发电量数据，以及我们计算的发电量时间序列，两者进行比较，可以发现风机运行过程中存在的问题，如我们根据风流测算，该风电机应该满发，但是实际却没有，那么我们可能就要去查看该风电机状态，是否有故障，是否需要维修等等。
功率曲线自动校正功能：软件可以根据不同的空气密度，以及输入的功率曲线，对其进行变桨自动调整。
风电场风机混搭策略功能：可以允许在同一风电场内布置不同风力发电机以及不同轮毂高度的风力发电机，进行混搭发电量计算及尾流效应分析。
尾流模型选择功能：WT提供优化的park模型以及快速涡流粘性模型供工程师选择。
尾流模型中附加湍流模型选择功能：目前WT软件提供多种附加湍流模型——简化的Frandsen模型、完整的Frandsen模型、原始Quarton模型、改进的Quarton模型以及荷兰TNO实验室的Quarton模型，这些不同的附加湍流模型与相关的尾流模型结合，共有10种不同组合可供选择。
发电量折减及不确定性分析功能：软件可以考虑各种折减与不确定性，可以按照不同概率水平输出发电量。
软件中的三维可视化功能：软件进行所有变量结果的三维可视化，便于用户进行查验及演示。
KMZ结果输出功能：可以将整个风电场的风资源图谱及风机位置自动生成kmz文件，并载入到google earth中，进行未来场区规划及模拟演示。
五、提供风机厂商载荷安全分析所需数据
根据WT软件输出的相关结果，如入流角、湍流强度、极大风速等变量，可以以此为依据来进一步分析风电机载荷，尤其是在复杂地形情况下，以往软件都无法进行精确计算，并且不能提供相应变量的分扇区结果值，WT解决了这个问题。
湍流矩阵输出功能：可以输出完整的湍流矩阵，不同风速段、不同方向扇区的各种湍流强度，方便厂商及设计院进行选型及风机载荷安全分析。
综合结果输出功能：可以输出完整的入流角、扫风面积的范围内的风切变、容量系数、发电量、尾流损失、尾流衰减、以及各个方向扇区的相关变量输出，结果丰富。
自动生成报告功能：用户可以选择不同语言（英语、中文、法语）、不同格式（word、pdf、excel、csv）以及不同的输出内容来生成自动报告：
软件运行平台
能够在所有32位与64位的中文Windows平台上（XP，Vistas，Windows7，Windows8，Server2003，Server2008，Server2012）运行，支持多核处理。
软件接口
与Tecplot软件接口
与Paraview软件接口
与Surfer软件接口
与Google earth软件接口
与Global Mapper软件接口 与Openwind软件接口
与windfarmer软件接口
与windpro软件接口
与Excel软件接口
与word软件接口
与PDF软件接口
与windographer软件接口。
