悬挑式脚手架搭设的几点要求(最新版)Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-0525悬挑式脚手架搭设的几点要求(最新版)(一)施工方案1、悬挑式脚手架必须编制专项施工方案。
方案应有设计计算书(包括对架体整体稳定性、支撑杆件的受力计算)，有针对性较强的、较具体的搭设拆卸方案和安全技术措施，并画出平面、立面图以及不同节点详图。
2、专项施工方案包括设计计算书必须经企业技术负责人审批签字盖章后方可施工。
(二)悬挑梁及架体稳定1、挑架外挑梁或悬挑架应积极采用型钢或定型桁架。
2、悬挑型钢或悬挑架通过预埋与建筑结构固定，安装符合设计要求。
3、挑架立杆与悬挑型钢连接必须固定，防止滑移。
4、架体与建筑结构进行刚性拉结，按水平方向小于7M、垂直方向等于层高设一拉结点，架体边缘及转角处1M范围内必须设拉结点。
(三)脚手板挑架层层满铺脚手片，脚手片须用不细于18#铅丝双股并联绑扎不少于4点，要求牢固，交接处平整，无探头板，不留空隙，脚手片应保证完好无损，破损的及时更换。
(四)荷载施工荷载均匀堆放，并不超过3.0KN／m2。
建筑垃圾或不用的物料必须及时清除。
(五)交底与验收1、挑架必须按照专项施工方案和设计要求搭设。
实际搭设与方案不同的，必须经原方案审批部门同意并及时做好方案的变更工作。
2、挑架搭拆前必须进行针对性强的安全技术交底，每搭一段挑架均需交底一次，交底双方履行签字手续。
3、每段挑架搭设后，由公司组织验收，内容良化，合格后挂合格牌方可投入使用。
悬挑脚手架施工方案悬挑脚手架施工方案悬挑梁：采用I18工字钢，锚固长度为1.70m，每道钢梁设置φ16钢丝绳作为保险绳。
墙外处悬挑1.25m，梁根部及外墙内侧处采用3根φ20压环圆钢地锚固定，φ20 U型螺杆在浇楼板砼时预埋，同时采用两根直径18，长1500mm HRB335级钢筋进行加强。
第一根圆钢锚固距工字钢末端200，第一根与第二根间距200，第三根圆钢锚固间距离建筑物边沿为100，锚固圆钢与工字钢间采用木楔塞紧。
工字钢前端立杆部位需焊接定位钢筋。
定距定位：放样悬挑梁位置并做好标记。
悬挑梁必须保证有足够的锚固强度和截面抗屈曲能力，悬挑长度应按设计确定。
普通主梁悬挑时，立杆直接支承在悬挑梁上，水平悬挑梁的纵向间距与上部脚手架立杆的纵向间距相同；上部脚手架立杆与挑梁支承结构应有可靠的定位连接措施，以确保上部架体的稳定。
通常采用在挑梁或纵向联粱上焊接150-200mm、外径ΦXXX的钢管或外径Φ25mm的钢筋，立杆套在其外，并同时在立杆下部设置扫地杆。
阳角处理：悬挑外架搭设阳角处，如“平面布置图”与“立面示意图1”中所示施工，除去45度角倾斜的工字钢为4m外，其余工字钢皆为3m长，槽钢与工字钢之间采取双面平焊，焊缝为二级，阳角处挂两道按“立面示意图2”中所示进行处理。
立杆：内立杆距外墙边300mm，立杆横距900、纵距1200、步距1800.相邻立杆的对接扣件不得在同一高度内。
下端第一根立杆交错用6m杆和3m杆相互错开。
在安装施工升降机位置，需在梯笼两侧架设一道立杆，并根据局标化要求，设置“Z”字型加强杆，保证架体的稳定性。
4.3大横杆：为了保证脚手架的稳定性，大横杆应设置在立杆内侧，长度不应小于三跨。
接长时，推荐使用对接扣件，且应交错布置。
相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨的两个相邻接头在水平方向错开的距离不应小于500mm。
各接头中心至最近主节点的距离不宜大于纵距的1/3.如果采用搭接方式接长，搭接长度不应小于1m，应等间距设置3个旋转扣件固定。
悬挑梁搭设规范一.悬挑式脚手架钢梁的构造1.挑架外挑梁或悬挑架应积极采取型钢或定型桁架.2.悬挑型钢或悬挑架经由过程预埋与建筑构造固定,装配相符设计请求.3.挑架立杆与悬挑型钢衔接必须固定,防止滑移.4.架体与建筑构造进行刚性拉结,按程度偏向小于7M.垂直偏向等于层高设一,架体边沿及转角处1M规模内必须设拉结点.二.荷载施工荷载平均堆放,其实不超出3.0KN／m2.建筑垃圾或不必的物料必须实时消除.三.杆件间距挑架步距不得大于1.8M,横向立杆间距不大于1M,纵向间距不大于1.5M.四.架体防护1.挑架外侧必须用扶植主管部分认证的及格的密目式安然网封闭围护,安然网用不小于18#铅丝张挂周密.且应将安然网挂在挑架立杆里侧,不得将网围在各杆件外侧.2.挑架与建筑物间距大于20cm处,铺设站人片.除挑架外侧.施工层设置1.2M高防护雕栏和18cm高踢脚杆外,挑架里侧碰到临边时(如大开窗.门洞等)时,也应进行响应的防护.五.层间防护挑架功课层和底层运用及格的安然网或采纳其他措施进行分段封闭式防护.六.材质1.钢管脚手架应选用外径48mm,壁厚3.5mm的A3钢管,概况平整滑腻,无锈蚀.裂纹.分层.压痕.划道和硬弯,新用钢管有出厂及格证.搭设架子前应进行保养.除锈并同一涂色,色彩应力图情形美不雅.2.钢管脚手架搭设运用的扣件应相符扶植部《钢管脚件尺度》请求,有临盆许可证,规格与钢管匹配,采取可锻铸铁,不得有裂纹.气孔.缩松.砂眼等锻造缺点,贴和面应平整,运动部位灵巧,夹紧钢管时启齿处最小距离不小于5mm.3.型钢宜采取A3号槽钢或工字钢.七.悬挑式脚手架的构造与搭设请求（1）支持杆式悬挑脚手架搭设请求支持杆式搭设需控制运用荷载,搭设要稳定.搭设时应当先搭设好里架子,使横杆伸出墙外再将斜杆撑起与挑出横杆衔接稳定,随后再搭设悬挑部分,铺脚手板,外围要设雕栏和挡脚板,下面支设安然网,以保安然.（2）连墙件的设置根据建筑物的轴线尺寸,在程度偏向每隔3跨（6m）设置一个.在垂直偏向应每隔3~4米设置一个并请求各点互相错开,形成梅花状安插,连墙件的搭设办法与落地式脚手架雷同.（3）垂直控制搭设时,要严厉控制分段脚手架的垂直度,垂直度许可误差：第一段不得超出1/400;第二段.第三段不得超出1/200;脚手架的垂直度要随搭随检讨,发明超出许可误差时,应当实时改正.（4）挑梁式脚手架立杆与挑梁（或纵梁）的衔接应在挑梁（或纵梁）上焊150~200mm长钢管,其外径比脚手架立杆内径小 1.0~1.5mm,用扣件衔接,同时在立杆下部设1~2道扫地杆,以确保架子的稳定.（5）悬挑梁与墙体构造的衔接应预先埋设铁件或者留好孔洞,包管衔接靠得住,不得随便打凿孔洞,损坏墙体.（6）斜拉杆（绳）斜拉杆（绳）应装有收紧装配,以使拉杆收紧后能承担荷载.（7）钢支架钢支架焊策应当包管焊缝高度,质量相符请求.建筑行业产生因脚手架倒塌而导致重大群逝世群伤的变乱多起,脚手架的安然问题日益凸起.而悬挑式脚手架作为工程经常运用的脚手架因为没有制订响应行业划定,各省的做法也不尽雷同.为了进一步规范和加强省内建筑施工悬挑式脚手架的安然监视治理,预防安然变乱产生,包管施工现场人员性命和财宝安然,制订了《建筑施工悬挑式脚手架安然技巧若干划定（试行）》.本身联合现场验,对若何做好悬挑式脚手架的安然技巧治理提出几点意见.八.悬挑架选择和制造应留意的几个问题（1）悬挑架的支承构造应为型钢制造的悬挑梁或悬桁架等,不得采取钢管.（2）必须经由设计盘算,其盘算内容：①材料的;②抗剪强度;③整体稳定;④挠度.（3）悬挑架应程度设置在梁上,锚固地位必须设置主梁或主梁以内的楼板上,不得设置在外伸阳台上或悬挑板上.（4）节点的制造（悬挑梁的锚固点.悬挑架的节点）必须采取焊接或衔接的构造,不得采取扣件衔接,以包管节点是刚性的.（5）支承体与构造的衔接方法必须进行设计,设计时斟酌衔接件的材质,衔接件与型钢的固定方法.今朝广泛采取是预埋圆钢环或应知足受力的强度.采取的固定方法有压板固定式（紧固）和双螺母固定（防松）,这是根据《钢构造规范》8.3.6条,对直接推却力荷载的通俗螺栓受控连策运用双螺帽或其他防止螺栓松动的有用措施.（6）固端长度必须超出悬挑长度的1.5倍,如许可以削减对建筑构造的影响,包管梁在运用中的安然,进步锚固强度.落地式脚手架搭设规范（一)施工计划1.脚手架搭设之前,应根据工种的特色和施工工艺肯定搭设计划,内容应包含：基本处理.搭设请求.杆件间距及连墙杆设置地位.衔接办法,并绘制施工详图及大样图.2.脚手架的搭设高度超出规范划定的要进行盘算.（1）扣件式钢管脚手架搭设尺寸相符下表时,响应杆件可不再进行设计盘算.但连墙件及立杆地基承载力等仍应根据现实荷载进行设计盘算并绘制施工图.（2）当搭设高度在25－50m时,应对脚手架整体稳定性从构造长进行加强.如纵向铰剪撑必须持续设置,增长横向铰剪撑,连墙杆的强度响应进步,间距缩小,以及在多风地区对搭设高度超出40m的脚手架,斟酌风涡流的上翻力,应在设置程度连墙件的同时,还应有抗上升翻流感化的连墙措施等,以确保脚手架的运用安然.（3）当搭设高度超出50m时,可采取双立杆加强或采取分段卸荷,沿脚手架全高分段将脚手架与梁板构造用钢丝绳吊拉,将脚手架的部分荷载传给建筑物承担;或采取分段搭设,将各段脚手架载传给由建筑物伸出的悬挑梁.架承担,并经设计盘算.（4）对脚手架进行的设计盘算必须相符脚手架规范的有划定,并经企业技巧负责人审批.3.脚手架的施工计划应与施工现场搭设的脚手架类型相符,当现场固故转变脚手架类型时,必须从新修正脚手架计划并经审批后,方可施工.(二）立杆基1.脚手架立杆基本应相符计划请求.（1）搭设高度在25m以下时,可素夯实找平,上面铺5cm厚木板,长度为2m时垂直于墙面放置;长度大于3m时平行于墙面放置.（2）搭设高度25－50m时,应根据现场地耐力情形设计基本作法或采取回填土分层夯实达到请求时,可用枕木支垫,或在地基上加铺20cm厚道碴,其上铺设混凝土板,再仰铺12－16号槽钢.（3）搭设高度超出50m时,应进行盘算并根据地耐力设计基本作法,或于地面下1m深处采取灰地盘基,或浇注50m厚混凝土基本,其上采取枕支垫.2.扣件式钢管脚手架的底座有可锻铸铁制造与焊接底座两种,搭设时应将木垫板摊平,放好底座,再将立杆放入底座内,不准将立杆直接置于木板上,不然将转变垫板受力状况.底座下设置垫板有利于荷载传递,实验标明：尺度底座下加设木垫板（板厚5cm,板长≥200cm）,可将地基土的承载才能进步5倍以上.当木板长度大于2跨时,将有助于战胜两立杆间的不平均沉陷.3.当立杆不埋设时,离地面20cm处,设置纵向及横向扫地杆.设置扫地杆的做法与大横杆雷同,其感化以固定立杆底部,束缚立杆程度位侈及沉陷,从实验中看,不设置扫地杆的脚手架承载才能也有降低.4.木脚手架立杆埋设时,可不设置扫地杆.埋设深度3050cm,坑底应夯实垫碎砖,坑内回填土应分层夯实.5.脚手架基本地势较低时,应斟酌四周没有排水措施,木脚手架立杆埋设回填土后应留有土墩凌驾地面,防止下部积水.（三）架体与建筑构造拉结1.脚手架高度在7m以下时,可采取设置抛撑办法以保持脚手架的稳定,当搭设高度超出7m便利设置抛撑时,应与建筑物进行衔接.（1）脚手架与建筑物衔接不单可以防止因风荷载而产生的向内或向外倾翻变乱,同时可以作为架体的中央束缚,减小立杆的盘算长度,进步承载才能,包管脚手架的整体稳定性.（2）连墙杆的间距,一般应按表中划定距离设置.当脚手架搭设高度较高须要缩小连墙杆间距时,削减垂直间距比缩小程度间距更为有用,从脚手架荷载载实验中看,连墙杆按二步三跨设置比三步二跨设置时,承载才能进步7%.（3）连墙杆应接近节点并从底层第一步大横杆处开端设置.（4）连墙杆宜接近主节点设置,距主节点不该大于300mm.2.连墙杆必须与建筑构造部位衔接,以确保承载才能.（1）连墙杆地位应在施工计划中肯定,并绘制造法详图,不得在功课中随便设置.严禁在脚手架运用时代裁撤连墙杆.（2）连墙杆与建筑物衔接作法可作成柔性衔接或刚性衔接.柔性衔接可在墙体内预埋φ8钢筋环,用双股8号（φ4）铅丝与架体拉接的同时增长支顶措施,限制脚手架里外两侧变形.当脚手架搭设高度超出24m时,不准采取柔性衔接.（3）在搭设脚手架时,连墙杆应与其他杆件同步搭设;在裁撤脚手架时,应在其他杆件拆到连墙杆高度时,最后裁撤连墙杆.最后一道连墙杆裁撤前,应先设置抛撑后,再拆连墙杆,以确保脚手架裁撤进程中的稳定性.（四）杆件间距与铰剪撑1.立杆.大横杆.小横杆等杆件间距应相符规范划定和施工计划请求.当遇门口等处需加大间距时,应按规范划定进行加固.2.立杆是脚手架重要受力杆件,间距应平均设置,不克不及加大间距,不然降低立杆承载才能;大横杆步距的变更也直接影响脚手架承载才能,当步距由1.2m增长到1.8m时,临界荷载降低27%.3.铰剪撑是防止脚手架纵向变形的重要措施,合理设置铰剪撑还可以加强脚手架的整体刚度,进步脚手架承载能12%以上.（1）每组铰剪撑跨越立杆根数5～7根（＞6m）,斜杆与地面夹角在45°～60°之间.（2）高度在24m以下的单.双排脚手架,均必须在外侧立面的两端各设置一组铰剪撑,由底部至顶部随脚手架的搭设持续设置;中央部分可间距不大于15m.（3）高度在25m以上的双排脚手架,在外侧立面必须沿长度和高度持续设置.（4）铰剪撑斜杆应与立杆和伸出的小横杆进行衔接,底部斜杆的下端应置于垫板上.（5）铰剪撑斜杆的接长,均采取搭接,搭接长度不小于0.5m,设置2个旋扣件.4.横向铰剪撑.脚手架搭设高度超出24m时,为加强脚手架横向平面的刚度,可在脚手架拐角处及中央沿纵向每隔6跨,在横向平面内加设斜杆,使之成为“之”字形或“十”字形.遇操纵层时可临时裁撤,转入其他层时应实时补设.（五）脚手板与防护雕栏1.脚手板是施工人员的功课平台,必须按照脚手架的宽度满铺,板与板之间紧靠.采取对接时,接头处下设两根小横杆;采取搭接时,接槎应顺重车偏向;竹笆脚手板应按主竹筋垂直于大横杆偏向铺设,且采取对接平铺,四角运用φ1.2mm镀锌钢丝固定在大横杆上.2.脚手板可采取竹.木.钢脚手板,其材质应相符规范请求.竹脚手板应采取由毛竹或楠竹制造的竹串片板.竹笆板.竹板必须是空钉稳定,无完整竹片的;木脚手板应是5cm厚,非脆性木材（如桦木等）无腐败.劈裂板;钢脚手板用2mm厚板材冲压抑成,若有锈蚀.裂纹者不克不及运用.3.凡脚手板伸出小横杆以外大于20cm的称为探头板.因为今朝铺凤脚手板大多不与脚手架绑扎稳定,若遇探头板有可能造成坠落变乱,为此必须严禁探头板消失.当操纵层不需沿脚手架长度满铺脚手板时,可在端部采取护栏及立网将功课面限制,把探头板封闭在功课面以外.4.脚手困的外侧应按划定设置密目安然网,安然网设置在外排立杆的里面.密目网必须用合重请求的系绳将网周边每隔45cm（每个环扣距离）系牢在脚手管上.5.遇功课层时,还要在脚手架外侧大横杆与脚手板之间,按临边防护的请求设置防护拦杆和挡脚板,防止功课人员坠落和脚手板上物料滚落.（六）交底与验收1.脚手架搭设前,施工负责人应按照施工计划请求,联合施工现场功课前提和部队情形,做具体的交底,并有专人批示.2.脚手架搭设完毕,应由施工负责人组织,有关人员介入,按照施工计划和规范分段进行逐项检磨练收,确认相符请求后,方可投入运用.3.磨练尺度：（应按照响应规范请求进行）（1）钢管立杆纵距误差为±50mm（2）钢管立杆垂直度误差不大于1/100H,且不大于10cm（H为总高度）.（3）扣件紧固力矩为：4050N.m,不大于65N.m.抽查装配数目5%,扣件不及格数目不久不多于抽查数目的10%.（4）扣件紧固程序直接影响脚手架的承载才能.实验标明当扣件螺栓扭力矩为30N.m时,比40N.m时的脚手架承载才能降低20%. 4.对脚手架检磨练收按规范划定进行,凡不相符划定的应立刻进行整改,对检讨成果及整改情形,应按实测数据进行记载,并由检测人员签字.（七）小横杆设置1.规范划定应当在立杆与大横杆的交点处设置小横杆,小横杆应紧靠立杆用扣件与大横杆扣牢.设置小横杆的感化有三：一是推却脚手板传来的荷载;二是加强脚手架横向平面的刚度;三是束缚双排脚手架里外两排立杆的侧向变形,与大横杆构成一个刚性平面,缩小立杆的长细比,进步立杆的承载才能.当遇功课层时,应在两立杆中央再增长一道小横杆,以缩小脚手板的跨度,当功课层转入其他层时,中央处小横杆可以随脚手板一同折除,但交点处小横杆不该裁撤.2.双排脚手架搭设的小横杆,必须在小横杆的两端与里外排大横杆扣牢,不然双排脚手架将变成两片脚手架,不克不及合营工作,掉去脚手架的整体性;当运用竹笆脚手板时,双排脚手架的小横杆两端应固定在立杆上,大横杆弃捐在小横杆上固定,大横杆间距≤40cm .3.单排脚手架小横杆的设置地位,与双排脚手架雷同.不克不及用于半砖墙.18cm墙.轻质墙.土坯墙等稳定性差的墙体.小横杆在墙上的弃捐长度不该小于18cm,小横杆人墙过小一是影响支点强度,别的单排脚手架产生变形时,小横杆轻易拨出.（八）杆件搭接1.木脚手架的立杆及大横杆的接长应采取搭接办法,搭接长度不小于1.5m并应大于步距和跨距,防止受力后产生迁移转变.2.钢管脚手架的立杆及大横杆的接长应采取对接办法.立杆若采取搭接,当受力时,因扣件的销轴受剪,降低承载才能,实验标明：对接扣件的承载才能比搭接大2倍以上;大横杆采取对接可使小横杆在同一程度面上,利于脚手架搭设;剪力撑因为受拉（压）,所以接长时应采取搭接,搭接长度不小于50cm,接头处设置扣件不小于两个.斟酌脚手架的各杆件接头处传力机能差,所以接头应交织分列不得设置在一个平面内.（九）架体内封闭1.脚手架铺设脚手板一般应至少两层,上层为功课层基层为防护层,当功课层脚手板产生问题而落人物时,基层有一层起防护感化.当功课层的脚手板下无防护层时,应尽量接近功课层处挂一层平网作防护层,平网不该离功课层过远,应防止坠落时平网与功课层之间小横杆的损害.（十）脚手架材质1.木脚手架应采取质轻坚韧的剥皮杉杆或落叶松,不得运用质脆.腐败及有枯节木材.立杆梢径不小于7cm,横杆梢径不小于8cm.2.钢管材质一般应运用Q235（3号钢）钢材,外径48mm（51mm）.壁厚3.5mm的焊接钢管,小横杆长度2.1～2.3m为宜,立杆.大横杆的长度４～4.5m为宜（不超出6.5m）,其重量控制在每根25Kg以内,便于操纵.锈蚀.变形超出划定的禁止运用.扣件由可锻铸铁制成,当扣件螺栓拧紧,扭力矩为40～50N.m时,扣件本身所具有的抗滑.抗扭转和抗拔才能均能知足现实运用请求.3.关于撤消竹脚手架.的竹材,而今朝各地搭设脚手架的材质远远达不到这一请求,直接影响了脚手架的承载才能.别的,一些地区对竹脚手架的搭设高度也未进行严厉控制（H≤2.5m）,使搭设后脚手架曲折变形没有安然包管.4.脚手架搭设必须选用同一种材质,当不合材质混搭时,节点的传力不合理,剖断不及格脚手架,检讨表不得分.（十一）通道1.各类人员高低脚手架必须在专门设置的人行通道（斜道）行走,不准攀爬脚手架,通道可附着在脚手架设置,也可接近建筑物自力设置.2.通道（斜道）构造请求：（1）人行通道宽度不小于1m坡度宜用1:3;运料斜道宽度不小于1.5m,坡度1:6.（2）拐弯处应设平台,通道及平台按临边防护请求设置防护雕栏及挡脚板.（3）脚手板横铺时,横向程度杆中央增设纵向斜杆;脚手板顺铺时,接头采取搭接,下面板压住上面板.（4）通道应设防滑条,间距不大于30cm.（十二）卸料平台1.施工现场合用各类卸料平台,必须单独与门做出设计并绘制施工图纸.2.卸料平台的施工荷载一般可按砌筑脚手架施工荷载3KN/m盘算,当有特别请求时,按请求进行设计.卸料平台应制造成定型化.对象化的构造,无论采取钢丝绳吊拉或型钢支承式,都应能简略合理的与建筑构造衔接.3.卸料平台应自成受力体系,禁止与脚手架衔接,防止给脚手架增长晦气荷载,影响脚手架的稳定和平台的安然运用.附：脚手架搭设其他尺度规范请求1,脚手架负载不得超出270kg/m2,经验收及格挂牌后方可运用,运用中应经常检讨与保护.负载超出270kg/m2,或情势特别脚手架应进行设计.2.钢管立柱应设置金属底座,对地质松软基本应垫木板或设扫地杆.3.脚手架立杆应垂直,垂直偏斜不得超出高度的1/200,立杆间距不超出2米.4.脚手架两端.转角处及每隔67根立柱应设尖刀撑与支杆,高度在7米以上无法设支杆时,竖向每隔4米,横向每隔7米必须与建筑物衔接稳定.5.脚手架外侧.斜道.平台设置1.05米防护栏.铺设竹排或木板时,两端必须绑扎稳定,严禁不绑扎就投入运用.6.在通道与扶梯处脚手架横杆应加高加固,不克不及阻碍通道.7.挑式脚手架一般横杆步距 1.2米,并要加设斜撑,斜撑与垂直面夹角不大于30°.8.为了防止架子管受压曲折扣件从管头滑落,各杆件订交伸出端头均大于10厘米.9.脚手架搭设地点若有电源线或电气装备时,必须相符安然距离划定,搭设与裁撤时采纳停送电措施.10.脚手架验收时,应对所有部件进行外不雅检讨,并实施验收及挂牌运用轨制.11.脚手架搭设前,必须对架子管.扣件.竹排.铁丝进行检讨,架子管轻微曲折,扣件轻微腐化.裂纹,竹排糜烂的必须报废,不得运用.12.禁止将脚手架直接搭靠在楼板的木楞上及未经盘算过补加荷重的构造部分上,或将脚手架和脚手板固定在建筑不十分稳定的构造上(如雕栏.管子等).13.脚手板和脚手架互相间应衔接稳定.脚手板的两端均应放在横杆上,固定稳定.脚手板不准在跨度间有接头.14.脚手板和斜道板要满铺于架子的横杆上.在斜道双方.斜道拐弯处和脚手架工作面的外侧,应设1m高的雕栏,并在其下部加设18cm高的护板.15.脚手架应装有稳定的梯子,以便工作人员高低和输送材料.用起重装配起吊重物时,不准把起重装配和脚手架的构造相衔接.16.搭设脚手架的工作引导人应对所搭的脚手架进行磨练及格并出具书面证实后方准运用.检修工作负责人每日应检讨所运用的脚手架和脚手板的状况,若出缺点,须立刻整修.17.严禁顺手用木桶.木箱.砖及其他建筑材料搭临时铺板来代替正规脚手架.18.脚手架上禁止乱拉电线.必须装配临时照明线路时,木竹脚手架应加绝缘子,金属管脚手架应另设木横担.19.装配金属管脚手架,禁止运用曲折.压扁或者有裂痕的管子,各个管子的接连部分要完全无损,以防倾倒或移动.20.金属管脚手架的立杆,必须垂直地稳放在垫板上,在安顿垫板前要将地面夯实.整平.立杆应套上柱座,柱座系由支柱底板及焊接在底板上的管子制成.21.金属管脚手架的接头,运用特制的搭钮互相搭接,这种搭钮实用于直角,也实用于锐角和钝角（用于斜撑等).衔接各个构件间的搭钮螺栓必须拧紧.22.脚手板必须固定在金属管脚手架的横梁上.23.当移动脚手架时,脚手架上所有工作人员必须下来,上面有人工作的脚手架禁止移动.脚手架裁撤计划一.编制根据1.《建筑施工安然检讨尺度》(JGJ 59—)2.《建筑施工扣件式钢管脚手架安然技巧规范》(JGJ130—)3.安然相干文件二.劳动力组织安插1.裁撤脚手架工程需配备足够的人员以知足脚手架裁撤进度请求.2.设置一名专职班组长,负责脚手架裁撤进程中的批示与调和.3.特种工作人员(架子工)必须接收专门培训,经考察及格取得劳动部分核发的《特种功课人员操纵证》,方可上岗功课.4.项目安然员对出场的工人要严厉按照《工人出场安然教导轨制》对班组人员进行安然教导.三.脚手架的裁撤一.裁撤前的预备：1.由项目部技巧负责人编制裁撤计划经审批后,向安然治理人员及裁撤人员进行安然技巧交底并签字.2.编制裁撤计划要知足安然规范的请求.3.应实时消除脚手架平桥上留存的落地灰.外墙砖.砼块等杂物,不克不及留下任何消失安然隐患的材料及杂物.4.周全检讨脚手架的扣件是否有松动和缺损,连墙件是否拉.撑稳定,有无缺损,各支持杆件是否相符原构造请求.二.裁撤次序：裁撤安然网→裁撤雕栏.脚手板和挡脚板→剪力撑→小横杆→表里大横杆→护身雕栏→连墙杆→墙外立杆.加临时抛撑→最底层连墙杆→纵.横向扫地杆.三.脚手架裁撤时的工艺：1.脚手架裁撤时逐层按自上而下,先加固后拆的原则进行,严禁高低同时功课,后搭的先拆,先搭的后拆,严禁采取推倒及拉倒的办法进行裁撤;2.施工井架地位的脚手架临时不拆,具体规模由治理人员视现场情形定,剩下不裁撤的脚手架,按构造请求应有足够的连墙杆和横向支持加固,特别对两端,没有时应加设.脚手架两端横向地位空位用钢管及安然网做好防护措施.四.裁撤时留意事项：1.必须由上而下逐层裁撤,履行后搭先拆原则,严禁高低同时功课.2.连墙杆必须随脚手架逐层裁撤,严禁先将连墙杆整层或数层裁撤后再拆脚手架,脚手架分层裁撤不该大于2步,如高差大于2步必须增设连墙杆.3.拆立杆时要一人先抱稳住立杆,另一人先将大横杆下的对接扣件松开,再拆大横杆上的直角扣件,抱杆人员再将立杆轻轻拔出对接扣件,然后将立杆垂直慢慢接到地面.4.裁撤大横杆.斜杆.剪力撑时,应先拆中央的扣件,然后俩人同时裁撤杆件两端的扣件,动作要调和,两人同时脱扣.铰剪撑.斜撑只能在裁撤层上裁撤,不得一次全体裁撤,裁撤铰剪撑时必须系好安然带,且两人以上合作裁撤.5.当脚手架拆至下部最后一根长立杆高度约6.5m时,应在恰当地位搭适临时抛撑,进行加固后,再裁撤连墙件.6.当脚手架采纳分段.分立面裁撤时,对不裁撤的脚手架两端按划定增设连墙件和横向斜撑.7.裁撤时严禁碰撞脚手架邻近的电源线,以防触电,各杆件配件严。
悬挑式脚手架标准要求
(1)悬挑式脚手架应按照经过审批的专项施工方案搭设。
搭设高度超过20m 应经过专家论证。
(2)悬挑式脚手架的悬挑钢梁截面高度不应小于180mm,悬挑梁的固定段不应小于悬挑段长度的1.25倍。
悬挑钢梁支撑点应设置在主体结构上，锚固位置设置在楼板上时，楼板厚度不宜小于120mm，如设置在楼板厚度小于120mm、外伸阳台上或悬挑板上应采取加固措施。
(3)型钢悬挑梁固定端应采用2对以上U形钢筋拉环或锚固螺栓与建筑结构梁板固定，U形钢筋拉环或锚固螺栓应预埋至混凝土梁、板底层钢筋位置，并应与混凝土梁、板底层钢筋焊接或绑扎牢固，U形钢筋拉环或锚固螺栓直径不宜小于16mm。
(4)每段悬挑式脚手架底部沿纵横方向设置扫地杆,脚手架底部及作业层立杆内侧应设置180mm高挡脚板。
(5)当型钢悬挑梁与建筑结构采用螺栓钢压板连接固定时，钢压板尺寸不应小于100mm×10mm（宽×厚）；
(6)钢线绳端部用绳卡固定连接时,绳卡不得少于4个,绳卡压板应在钢丝绳主要受力的一边,绳卡间距为6-7倍钢丝绳直径,并在第3个卡环后面设置安全检査弯。
1/ 1。
悬挑脚手架技术规范悬挑脚手架是建筑施工中常用的一种脚手架形式，它能够为施工人员提供安全的作业平台，同时也能保障施工的顺利进行。
为了确保悬挑脚手架的安全可靠，我们需要遵循一系列的技术规范。
一、悬挑脚手架的组成及工作原理悬挑脚手架主要由悬挑梁、立杆、横杆、剪刀撑、脚手板、安全网等组成。
其工作原理是通过悬挑梁将脚手架的荷载传递到建筑物的结构上，从而实现脚手架的稳定支撑。
悬挑梁通常采用工字钢或槽钢等型钢制作，其一端固定在建筑物的结构上，另一端伸出建筑物外，作为脚手架的支撑点。
立杆则垂直于悬挑梁设置，通过横杆和剪刀撑相互连接，形成稳定的框架结构。
脚手板铺设在横杆上，供施工人员行走和作业。
安全网则用于防止人员和物体坠落。
二、悬挑脚手架的设计要求1、悬挑梁的设计悬挑梁的选型和布置应根据建筑物的结构特点、施工荷载等因素进行计算确定。
悬挑梁的长度应符合规范要求，一般不宜超过 2m。
悬挑梁的锚固端长度不应小于悬挑长度的 125 倍。
2、脚手架的搭设高度悬挑脚手架的搭设高度应根据建筑物的高度、施工工艺等因素确定，但不得超过 20m。
超过 20m 时，应进行专门的设计和论证。
3、施工荷载悬挑脚手架上的施工荷载应按照规范要求进行取值，一般为 3kN/m²。
同时，应考虑风荷载等不利因素的影响。
三、悬挑脚手架的材料要求1、型钢悬挑梁所用的型钢应符合国家现行标准的规定，其材质、规格、型号等应符合设计要求。
严禁使用锈蚀、变形、裂纹等缺陷的型钢。
2、钢管脚手架立杆、横杆等所用的钢管应采用外径 48mm、壁厚 35mm 的焊接钢管，其材质应符合国家现行标准的规定。
钢管表面应平直光滑，不得有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道等缺陷。
3、扣件扣件应采用可锻铸铁或铸钢制作，其质量和性能应符合国家现行标准的规定。
扣件在使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。
4、脚手板脚手板可采用钢、木、竹材料制作，单块脚手板的质量不宜大于30kg。

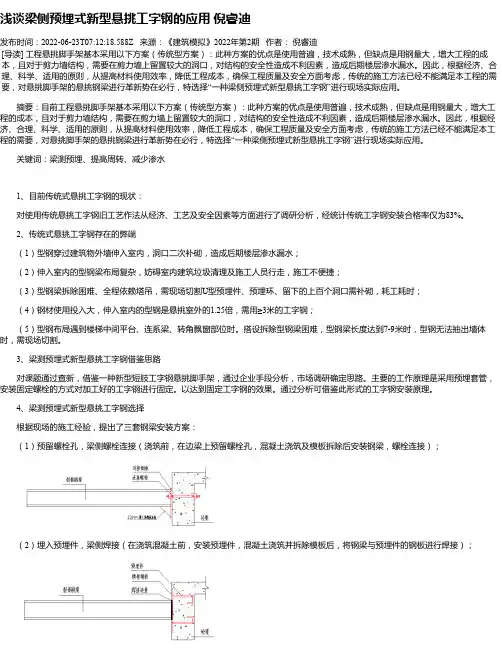

浅谈梁侧预埋式新型悬挑工字钢的应用倪睿迪发布时间：2022-06-23T07:12:18.588Z 来源：《建筑模拟》2022年第2期作者：倪睿迪[导读] 工程悬挑脚手架基本采用以下方案（传统型方案）：此种方案的优点是使用普遍，技术成熟，但缺点是用钢量大，增大工程的成本，且对于剪力墙结构，需要在剪力墙上留置较大的洞口，对结构的安全性造成不利因素，造成后期楼层渗水漏水。
因此，根据经济、合理、科学、适用的原则，从提高材料使用效率，降低工程成本，确保工程质量及安全方面考虑，传统的施工方法已经不能满足本工程的需要，对悬挑脚手架的悬挑钢梁进行革新势在必行，特选择“一种梁侧预埋式新型悬挑工字钢”进行现场实际应用。
摘要：目前工程悬挑脚手架基本采用以下方案（传统型方案）：此种方案的优点是使用普遍，技术成熟，但缺点是用钢量大，增大工程的成本，且对于剪力墙结构，需要在剪力墙上留置较大的洞口，对结构的安全性造成不利因素，造成后期楼层渗水漏水。
因此，根据经济、合理、科学、适用的原则，从提高材料使用效率，降低工程成本，确保工程质量及安全方面考虑，传统的施工方法已经不能满足本工程的需要，对悬挑脚手架的悬挑钢梁进行革新势在必行，特选择“一种梁侧预埋式新型悬挑工字钢”进行现场实际应用。
关键词：梁测预埋、提高周转、减少渗水1、目前传统式悬挑工字钢的现状：对使用传统悬挑工字钢旧工艺作法从经济、工艺及安全因素等方面进行了调研分析，经统计传统工字钢安装合格率仅为83%。
2、传统式悬挑工字钢存在的弊端（1）型钢穿过建筑物外墙伸入室内，洞口二次补砌，造成后期楼层渗水漏水；（2）伸入室内的型钢梁布局复杂，妨碍室内建筑垃圾清理及施工人员行走，施工不便捷；（3）型钢梁拆除困难、全程依赖塔吊，需现场切割U型预埋件、预埋环、留下的上百个洞口需补砌，耗工耗时；（4）钢材使用投入大，伸入室内的型钢是悬挑室外的1.25倍，需用≥3米的工字钢；（5）型钢布局遇到楼梯中间平台、连系梁、转角飘窗部位时。

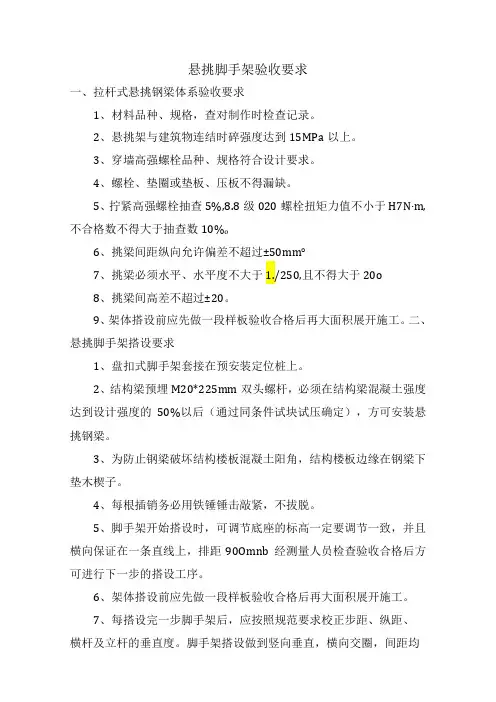

悬挑脚手架验收要求一、拉杆式悬挑钢梁体系验收要求1、材料品种、规格，查对制作时检查记录。
2、悬挑架与建筑物连结时碎强度达到15MPa以上。
3、穿墙高强螺栓品种、规格符合设计要求。
4、螺栓、垫圈或垫板、压板不得漏缺。
5、拧紧高强螺栓抽查5%,8.8级020螺栓扭矩力值不小于H7N∙m,不合格数不得大于抽查数10%o6、挑梁间距纵向允许偏差不超过±50mm°7、挑梁必须水平、水平度不大于1./250,且不得大于20o8、挑梁间高差不超过±20。
9、架体搭设前应先做一段样板验收合格后再大面积展开施工。
二、悬挑脚手架搭设要求1、盘扣式脚手架套接在预安装定位桩上。
2、结构梁预埋M20*225mm双头螺杆，必须在结构梁混凝土强度达到设计强度的50%以后（通过同条件试块试压确定），方可安装悬挑钢梁。
3、为防止钢梁破坏结构楼板混凝土阳角，结构楼板边缘在钢梁下垫木楔子。
4、每根插销务必用铁锤锤击敲紧，不拔脱。
5、脚手架开始搭设时，可调节底座的标高一定要调节一致，并且横向保证在一条直线上，排距90Omnb经测量人员检查验收合格后方可进行下一步的搭设工序。
6、架体搭设前应先做一段样板验收合格后再大面积展开施工。
7、每搭设完一步脚手架后，应按照规范要求校正步距、纵距、横杆及立杆的垂直度。
脚手架搭设做到竖向垂直，横向交圈，间距均匀，满足垂直度和间距尺寸要求。
8、在脚手架搭设到一定高度后，及时按照方案和规范要求随工程进度设置连墙件，斜杆应随立杆、纵向和横向水平杆等同步搭设。
悬挑架应配合施工进度搭设，一次搭设高度不应超过相邻连墙件架体以上二步。
脚手架搭设到一定高度后，应及时满挂安全网。
三、悬挑架验收内容。
1悬挑式脚手架施工方案悬挑式脚手架是一种比较常见的施工脚手架，适用于高空施工需要的工作场景。
悬挑式脚手架具有结构简单、安装方便、操作灵活等特点，是许多施工项目中不可或缺的工具之一、在进行悬挑式脚手架的施工过程中，需要根据具体的工程要求和现场条件做出详细的施工方案，以确保施工过程的安全和顺利进行。
一、施工前准备工作1.研究施工图纸和工程要求，了解悬挑式脚手架的具体技术要求和施工规范。
2.准备好必要的施工机械设备和工具，确保施工中能够顺利进行。
3.确定悬挑式脚手架的搭建位置和悬挂点，做好现场布置和标志。
4.做好现场安全防护工作，包括设置警示标识、划定作业区域等。
二、悬挑式脚手架的搭建和安装过程1.根据设计要求和实际需要，确定悬挑式脚手架的结构和规格，进行材料的准备和加工。
2.将悬挑式脚手架的主体结构进行固定，包括竖向支撑、横向连接件等。
3.安装脚手架的悬挂装置，确保其结构牢固、稳定。
4.根据设计要求安装脚手架的扶手、栏杆等安全设施，确保作业人员的安全。
5.对悬挑式脚手架进行定位、调整和检查，确保整体结构符合要求。
三、悬挑式脚手架的使用和维护1.在悬挑式脚手架上进行作业前，必须经过专业人员的检查和鉴定，确保其安全性和稳定性。
2.在使用过程中，要注意悬挂点的承重情况，严禁超载使用。
3.定期对悬挑式脚手架进行检查和维护，确保其结构和零部件的完好。
4.在使用过程中，要遵守安全操作规范，确保作业人员的人身安全。
悬挑式脚手架的施工过程需要严格按照设计要求和施工规范进行，确保脚手架的安全性和稳定性。
只有在进行了充分的准备工作和细致的施工操作后，才能保证悬挑式脚手架能够为工程施工提供有效的支撑和保障。
希望以上内容能够对悬挑式脚手架的施工方案有所帮助。

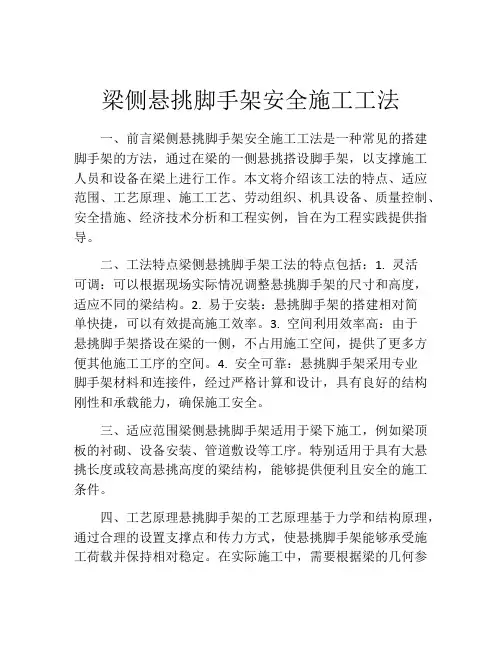

梁侧悬挑脚手架安全施工工法一、前言梁侧悬挑脚手架安全施工工法是一种常见的搭建脚手架的方法，通过在梁的一侧悬挑搭设脚手架，以支撑施工人员和设备在梁上进行工作。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例，旨在为工程实践提供指导。
二、工法特点梁侧悬挑脚手架工法的特点包括：1. 灵活可调：可以根据现场实际情况调整悬挑脚手架的尺寸和高度，适应不同的梁结构。
2. 易于安装：悬挑脚手架的搭建相对简单快捷，可以有效提高施工效率。
3. 空间利用效率高：由于悬挑脚手架搭设在梁的一侧，不占用施工空间，提供了更多方便其他施工工序的空间。
4. 安全可靠：悬挑脚手架采用专业脚手架材料和连接件，经过严格计算和设计，具有良好的结构刚性和承载能力，确保施工安全。
三、适应范围梁侧悬挑脚手架适用于梁下施工，例如梁顶板的衬砌、设备安装、管道敷设等工序。
特别适用于具有大悬挑长度或较高悬挑高度的梁结构，能够提供便利且安全的施工条件。
四、工艺原理悬挑脚手架的工艺原理基于力学和结构原理，通过合理的设置支撑点和传力方式，使悬挑脚手架能够承受施工荷载并保持相对稳定。
在实际施工中，需要根据梁的几何参数和承载力要求，进行详细的计算和工艺设计，以确保悬挑脚手架的结构安全和使用可靠。
五、施工工艺1. 前期准备：包括理清施工顺序、确定悬挑脚手架的尺寸和高度，选取适当的脚手架材料和连接件。
2. 搭设脚手架：根据实际要求，使用吊篮或其他升降设备将悬挑脚手架吊装至梁的一侧，然后进行正确的拼装和固定。
3. 调整和固定：根据悬挑脚手架的实际需求，适当调整脚手架的高度和水平度，并进行固定。
4. 安全检查：在悬挑脚手架搭设完成后，进行全面的安全检查，确保所有连接件牢固可靠，悬挑脚手架达到安全使用标准。
六、劳动组织梁侧悬挑脚手架施工需要具备相关资质的专业人员进行组织和管理。
根据施工进度和需求，合理分配劳动力资源，确保施工的顺利进行。
悬挑式脚手架悬挑式脚手架系利用建筑结构外边缘向夕H申出的悬挑构架作施工上部结构,或作外装修用的外脚手架。
脚手架的荷载全部或大部分传递给已施工完的下部建筑物承受。
它是由钢管挑架或型钢支承架、扣件式钢管脚手架及连墙件等组合而成。
这种脚手架要求必须有足够的强度、刚度和稳定性，并能将脚手架的荷载有效传递给建筑结构。
一、悬挑式脚手架的形式、特点和构造要求1.悬挑式脚手架的形式与特点悬挑式脚手架的形式构造，大致可分为四类：(1)钢管式悬挑脚手架采用钢管在每层楼搭设外伸钢管架施工上部结构，包括支模、绑钢筋、浇筑混凝土，并且可用于外墙砌筑以及外墙装修作业。
(a)a型；(b)b型；(C)C型1一悬挑脚手钢管；2—钢管斜撑；3—锚固用U形螺栓或钢筋拉环；4一现浇钢筋混凝土；5一悬挑管架；6一$全网；7一木垫板；8-沐楔其中a型系在已完结构楼层上设悬挑钢管，下层设钢管斜撑形成外伸的悬挑架以施工上层结构的形式，可挑设1~2层向上周转施工；b型系利用支模钢管架将横杆外挑出柱外，下部加设钢管斜撑，组成挑架形成双排外架，进行边梁及边柱的支模和现浇混凝土，可挑设2~3层量并周转向上;C型系在建筑物边部门窗洞口位置搭设钢管悬挑架，主要用作外装饰施工使用。
钢管搭设的悬挑脚手架的优点是：材料简单"利用常规脚手钢管材料即可；搭设方便，每次只搭设2~3层流水作业，可节省大量材料。
（2）悬臂钢梁式悬挑脚手架系用一根型钢（工字钢、槽钢〉作悬挑梁，内伸入端部通过连接件同楼面预埋件固定。
在钢梁夕M申的悬拟炸殳上方搭设双排外脚手架以施工上部结构的脚手架形式,上部脚手架搭设方法与一般扣件式钢管外脚手架相同，并按要求设置连墙件。
型钢挑梁的布置可按照立杆的纵距布置，也可在挑钢梁上立杆位置设置连梁，再搭设上部脚手架。
脚手架的高度（或分段搭设高度）不宜超过20m o这种形式的悬挑脚手架其优点在于搭设简便，节省材料，便于周转使用。
存在问题主要是外挑悬臂钢梁为压弯杆件，需要有较大的承载能力，故选用型钢截面较大，钢材用量较多，且笨重。
