配置raid1+raid5和raid5的热备

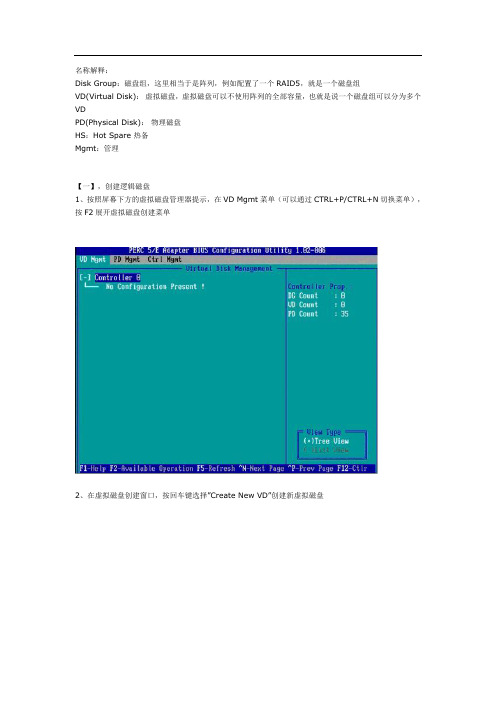

DELL服务器RAID配置教程在启动电脑的时候按CTRL+R 进入RAID 设置见面如下图名称解释：Disk Group：磁盘组，这里相当于是阵列，例如配置了一个RAID5，就是一个磁盘组VD(Virtual Disk)：虚拟磁盘，虚拟磁盘可以不使用阵列的全部容量，也就是说一个磁盘组可以分为多个VDPD(Physical Disk)：物理磁盘HS：Hot Spare 热备Mgmt：管理【一】创建逻辑磁盘1、按照屏幕下方的虚拟磁盘管理器提示，在VD Mgmt菜单（可以通过CTRL+P/CTRL+N 切换菜单），按F2展开虚拟磁盘创建菜单2、在虚拟磁盘创建窗口，按回车键选择”Create New VD”创建新虚拟磁盘3、在RAID Level选项按回车，可以出现能够支持的RAID级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。

选择不同的级别，选项会有所差别。

选择好需要配置的RAID级别（我们这里以RAID5为例），按回车确认。

4、确认RAID级别以后，按向下方向键，将光标移至Physical Disks列表中，上下移动至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这个RAID级别所需的要求时，Basic Settings的VD Size中可以显示这个RAID的默认容量信息。

有X标志为选中的硬盘。

选择完硬盘后按Tab键，可以将光标移至VD Size栏，VD Size可以手动设定大小，也就是说可以不用将所有的容量配置在一个虚拟磁盘中。

如果这个虚拟磁盘没有使用我们所配置的RAID5阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一个虚拟磁盘时必须返回VD Mgmt创建（可以参考第13步，会有详细说明）。

VD Name根据需要设置，也可为空。

注：各RAID级别最少需要的硬盘数量，RAID0=1，RAID1=2，RAID5=3，RAID10=4，RAID50=65、修改高级设置，选择完VD Size后，可以按向下方向键，或者Tab键，将光标移至Advanced Settings处，按空格键开启（禁用）高级设置。

DELL服务器RAID配置教程在启动电脑的时候按CTRL+R 进入 RAID 设置见面如下图名称解释：Disk Group：磁盘组，这里相当于是阵列，例如配置了一个RAID5，就是一个磁盘组VD(Virtual Disk)：虚拟磁盘，虚拟磁盘可以不使用阵列的全部容量，也就是说一个磁盘组可以分为多个VDPD(Physical Disk)：物理磁盘HS：Hot Spare 热备Mgmt：管理【一】创建逻辑磁盘1、按照屏幕下方的虚拟磁盘管理器提示，在VD Mgmt菜单（可以通过CTRL+P/CTRL+N 切换菜单），按F2展开虚拟磁盘创建菜单2、在虚拟磁盘创建窗口，按回车键选择”Create New VD”创建新虚拟磁盘3、在RAID Level选项按回车，可以出现能够支持的RAID级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。

选择不同的级别，选项会有所差别。

选择好需要配置的RAID级别（我们这里以RAID5为例），按回车确认。

4、确认RAID级别以后，按向下方向键，将光标移至Physical Disks列表中，上下移动至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这个RAID级别所需的要求时，Basic Settings的VD Size中可以显示这个RAID的默认容量信息。

有X标志为选中的硬盘。

选择完硬盘后按Tab键，可以将光标移至VD Size栏，VD Size可以手动设定大小，也就是说可以不用将所有的容量配置在一个虚拟磁盘中。

如果这个虚拟磁盘没有使用我们所配置的RAID5阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一个虚拟磁盘时必须返回VD Mgmt创建（可以参考第13步，会有详细说明）。

VD Name根据需要设置，也可为空。

注：各RAID级别最少需要的硬盘数量，RAID0=1，RAID1=2，RAID5=3，RAID10=4，RAID50=65、修改高级设置，选择完VD Size后，可以按向下方向键，或者Tab键，将光标移至Advanced Settings处，按空格键开启（禁用）高级设置。

对RAID进行操作很可能会导致数据丢失，请在操作之前务必将重要数据妥善备份，以防万一。

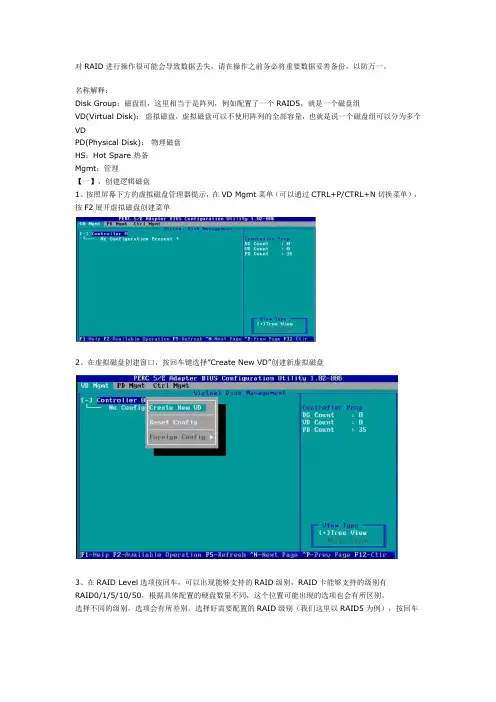

名称解释：Disk Group：磁盘组，这里相当于是阵列，例如配置了一个RAID5，就是一个磁盘组VD(Virtual Disk)：虚拟磁盘，虚拟磁盘可以不使用阵列的全部容量，也就是说一个磁盘组可以分为多个VDPD(Physical Disk)：物理磁盘HS：Hot Spare 热备Mgmt：管理【一】，创建逻辑磁盘1、按照屏幕下方的虚拟磁盘管理器提示，在VD Mgmt菜单（可以通过CTRL+P/CTRL+N切换菜单），按F2展开虚拟磁盘创建菜单2、在虚拟磁盘创建窗口，按回车键选择”Create New VD”创建新虚拟磁盘3、在RAID Level选项按回车，可以出现能够支持的RAID级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。

选择不同的级别，选项会有所差别。

选择好需要配置的RAID级别（我们这里以RAID5为例），按回车确认。

4、确认RAID级别以后，按向下方向键，将光标移至Physical Disks列表中，上下移动至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这个RAID级别所需的要求时，Basic Settings的VD Size中可以显示这个RAID的默认容量信息。

有X标志为选中的硬盘。

选择完硬盘后按Tab键，可以将光标移至VD Size栏，VD Size可以手动设定大小，也就是说可以不用将所有的容量配置在一个虚拟磁盘中。

如果这个虚拟磁盘没有使用我们所配置的RAID5阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一个虚拟磁盘时必须返回VD Mgmt创建（可以参考第13步，会有详细说明）。

VD Name根据需要设置，也可为空。

注：各RAID级别最少需要的硬盘数量，RAID0=1 RAID1=2 RAID5=3 RAID10=4 RAID50=65、修改高级设置，选择完VD Size后，可以按向下方向键，或者Tab键，将光标移至Advanced Settings 处，按空格键开启（禁用）高级设置。

对RAID进行操作很可能会导致数据丢失，请在操作之前务必将重要数据妥善备份，以防万一。

名称解释：Disk Group：磁盘组，这里相当于是阵列，例如配置了一个RAID5，就是一个磁盘组VD(Virtual Disk)：虚拟磁盘，虚拟磁盘可以不使用阵列的全部容量，也就是说一个磁盘组可以分为多个VDPD(Physical Disk)：物理磁盘HS：Hot Spare 热备Mgmt：管理【一】，创建逻辑磁盘1、按照屏幕下方的虚拟磁盘管理器提示，在VD Mgmt菜单（可以通过CTRL+P/CTRL+N切换菜单），按F2展开虚拟磁盘创建菜单2、在虚拟磁盘创建窗口，按回车键选择”Create New VD”创建新虚拟磁盘3、在RAID Level选项按回车，可以出现能够支持的RAID级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。

选择不同的级别，选项会有所差别。

选择好需要配置的RAID级别（我们这里以RAID5为例），按回车确认。

4、确认RAID级别以后，按向下方向键，将光标移至Physical Disks列表中，上下移动至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这个RAID级别所需的要求时，Basic Settings的VD Size中可以显示这个RAID的默认容量信息。

有X标志为选中的硬盘。

选择完硬盘后按Tab键，可以将光标移至VD Size栏，VD Size可以手动设定大小，也就是说可以不用将所有的容量配置在一个虚拟磁盘中。

如果这个虚拟磁盘没有使用我们所配置的RAID5阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一个虚拟磁盘时必须返回VD Mgmt创建（可以参考第13步，会有详细说明）。

VD Name根据需要设置，也可为空。

注：各RAID级别最少需要的硬盘数量，RAID0=1 RAID1=2 RAID5=3 RAID10=4 RAID50=65、修改高级设置，选择完VD Size后，可以按向下方向键，或者Tab键，将光标移至Advanced Settings 处，按空格键开启（禁用）高级设置。

D E L L服务器R A I D配置详细教程(总15页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除DELL服务器RAID配置教程在启动电脑的时候按CTRL+R 进入 RAID 设置见面如下图名称解释：Disk Group：磁盘组，这里相当于是阵列，例如配置了一个RAID5，就是一个磁盘组VD(Virtual Disk)：虚拟磁盘，虚拟磁盘可以不使用阵列的全部容量，也就是说一个磁盘组可以分为多个VDPD(Physical Disk)：物理磁盘HS：Hot Spare 热备Mgmt：管理【一】创建逻辑磁盘1、按照屏幕下方的虚拟磁盘管理器提示，在VD Mgmt菜单（可以通过CTRL+P/CTRL+N切换菜单），按F2展开虚拟磁盘创建菜单2、在虚拟磁盘创建窗口，按回车键选择”Create New VD”创建新虚拟磁盘3、在RAID Level选项按回车，可以出现能够支持的RAID级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。

选择不同的级别，选项会有所差别。

选择好需要配置的RAID级别（我们这里以RAID5为例），按回车确认。

4、确认RAID级别以后，按向下方向键，将光标移至Physical Disks列表中，上下移动至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这个RAID级别所需的要求时，Basic Settings的VD Size中可以显示这个RAID的默认容量信息。

有X标志为选中的硬盘。

选择完硬盘后按Tab键，可以将光标移至VD Size栏，VD Size可以手动设定大小，也就是说可以不用将所有的容量配置在一个虚拟磁盘中。

如果这个虚拟磁盘没有使用我们所配置的RAID5阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一个虚拟磁盘时必须返回VD Mgmt创建（可以参考第13步，会有详细说明）。

名称解释：Disk Group：磁盘组，这里相当于是阵列，例如配置了一个RAID5，就是一个磁盘组VD(Virtual Disk)：虚拟磁盘，虚拟磁盘可以不使用阵列的全部容量，也就是说一个磁盘组可以分为多个VDPD(Physical Disk)：物理磁盘HS：Hot Spare 热备Mgmt：管理【一】，创建逻辑磁盘1、按照屏幕下方的虚拟磁盘管理器提示，在VD Mgmt菜单（可以通过CTRL+P/CTRL+N切换菜单），按F2展开虚拟磁盘创建菜单2、在虚拟磁盘创建窗口，按回车键选择”Create New VD”创建新虚拟磁盘3、在RAID Level选项按回车，可以出现能够支持的RAID级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。

选择不同的级别，选项会有所差别。

选择好需要配置的RAID级别（我们这里以RAID5为例），按回车确认。

4、确认RAID级别以后，按向下方向键，将光标移至Physical Disks列表中，上下移动至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这个RAID级别所需的要求时，Basic Settings的VD Size中可以显示这个RAID的默认容量信息。

有X标志为选中的硬盘。

选择完硬盘后按Tab键，可以将光标移至VD Size栏，VD Size可以手动设定大小，也就是说可以不用将所有的容量配置在一个虚拟磁盘中。

如果这个虚拟磁盘没有使用我们所配置的RAID5阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一个虚拟磁盘时必须返回VD Mgmt创建（可以参考第13步，会有详细说明）。

VD Name根据需要设置，也可为空。

注：各RAID级别最少需要的硬盘数量，RAID0=1 RAID1=2 RAID5=3 RAID10=4 RAID50=65、修改高级设置，选择完VD Size后，可以按向下方向键，或者Tab键，将光标移至Advanced Settings 处，按空格键开启（禁用）高级设置。

DELL R710服务器磁盘阵列及热备配置名称解释：Disk Group：磁盘组，这里相当于是阵列，例如配置了一个RAID5，就是一个磁盘组VD(Virtual Disk)：虚拟磁盘，虚拟磁盘可以不使用阵列的全部容量，也就是说一个磁盘组可以分为多个VDPD(Physical Disk)：物理磁盘HS：Hot Spare 热备Mgmt：管理【一】，创建逻辑磁盘1、按照屏幕下方的虚拟磁盘管理器提示，在VD Mgmt菜单（可以通过CTRL+P/CTRL+N切换菜单），按F2展开虚拟磁盘创建菜单2、在虚拟磁盘创建窗口，按回车键选择”Create New VD”创建新虚拟磁盘3、在RAID Level选项按回车，可以出现能够支持的RAID级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。

选择不同的级别，选项会有所差别。

选择好需要配置的RAID级别（我们这里以RAID5为例），按回车确认。

4、确认RAID级别以后，按向下方向键，将光标移至Physical Disks列表中，上下移动至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这个RAID级别所需的要求时，Basic Settings的VD Size中可以显示这个RAID的默认容量信息。

有X标志为选中的硬盘。

选择完硬盘后按Tab键，可以将光标移至VD Size栏，VD Size可以手动设定大小（VD大小不超过2TB），也就是说可以不用将所有的容量配置在一个虚拟磁盘中。

如果这个虚拟磁盘没有使用我们所配置的RAID5阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一个虚拟磁盘时必须返回VD Mgmt创建（可以参考第13步，会有详细说明）。

VD Name根据需要设置，也可为空注：各RAID级别最少需要的硬盘数量，RAID0=1 RAID1=2 RAID5=3 RAID10=4 RAID50=65、修改高级设置，选择完VD Size后，可以按向下方向键，或者Tab键，将光标移至Advanced Settings处，按空格键开启（禁用）高级设置。

配置raid1+raid5和raid5的热备进入配置界面
选择“Add Configuration”点击“next”
这个下一步
选择要做raid1的盘，在这里我是选择前面两个300g的来做raid1
【选择300g的硬盘---点击“Add To Array”移到右边的去---选择完确认点击“Accept DG”】
右边已有要做riad的盘卷----点击“next”会有个界面提示yes&no！选择yes！
选择要做raid的卷，----点击“Add to SPAn”
确认要做raid的----点击“next”
在RAID level 选择要做的RAID1，----如果在select size 上没有显示硬盘的大小-----点击“update size刷新”---再点击“accept”
出现VD 0----点击“next”，ok！raid配置成功。

回到home，可以看到做好的raid1.
接下来raid5，一样的做发，选择硬盘
确认要做raid5的---下一步!
选择raid5，确认
做好raid5 回到home –选择选择要做热备的盘双击
选择“drive Group1”（这个是raid5），在选择“make dedicated hsp”点击“go”
点击yes
好了提示是drive Group1的热备。

配置raid+raid5和raid5的热备已完成。
