并网型光伏发电站中性点接地方式分析

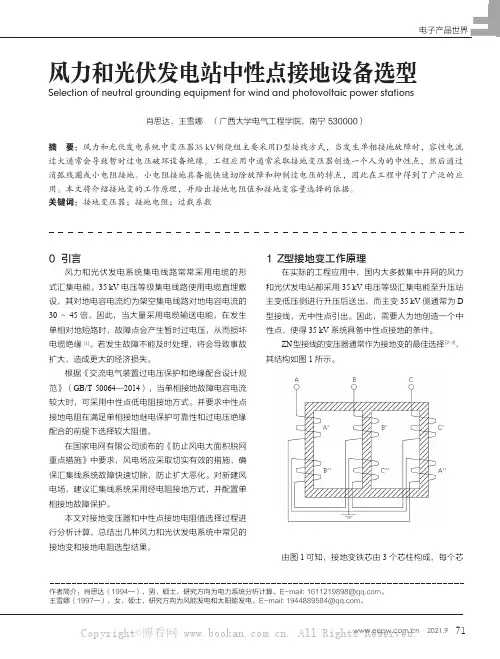

电子产品世界风力和光伏发电站中性点接地设备选型Selection of neutral grounding equipment for wind and photovoltaic power stations肖思达，王雪娜 （广西大学电气工程学院，南宁 530000）摘 要：风力和光伏发电系统中变压器35 kV侧绕组主要采用D型接线方式，当发生单相接地故障时，容性电流过大通常会导致暂时过电压破坏设备绝缘。

工程应用中通常采取接地变压器创造一个人为的中性点，然后通过消弧线圈或小电阻接地。

小电阻接地具备能快速切除故障和抑制过电压的特点，因此在工程中得到了广泛的应用。

本文将介绍接地变的工作原理，并给出接地电阻值和接地变容量选择的依据。

关键词：接地变压器；接地电阻；过载系数0 引言风力和光伏发电系统集电线路常常采用电缆的形式汇集电能。

35kV电压等级集电线路使用电缆直埋敷设，其对地电容电流约为架空集电线路对地电容电流的30～45倍。

因此，当大量采用电缆输送电能，在发生单相对地短路时，故障点会产生暂时过电压，从而损坏电缆绝缘[1]。

若发生故障不能及时处理，将会导致事故扩大，造成更大的经济损失。

根据《交流电气装置过电压保护和绝缘配合设计规范》（GB/T50064—2014），当单相接地故障电容电流较大时，可采用中性点低电阻接地方式。

并要求中性点接地电阻在满足单相接地继电保护可靠性和过电压绝缘配合的前提下选择较大阻值。

在国家电网有限公司颁布的《防止风电大面积脱网重点措施》中要求，风电场应采取切实有效的措施，确保汇集线系统故障快速切除，防止扩大恶化。

对新建风电场，建议汇集线系统采用经电阻接地方式，并配置单相接地故障保护。

本文对接地变压器和中性点接地电阻值选择过程进行分析计算，总结出几种风力和光伏发电系统中常见的接地变和接地电阻选型结果。

1 Z型接地变工作原理在实际的工程应用中，国内大多数集中并网的风力和光伏发电站都采用35kV电压等级汇集电能至升压站主变低压侧进行升压后送出，而主变35kV侧通常为D 型接线，无中性点引出。

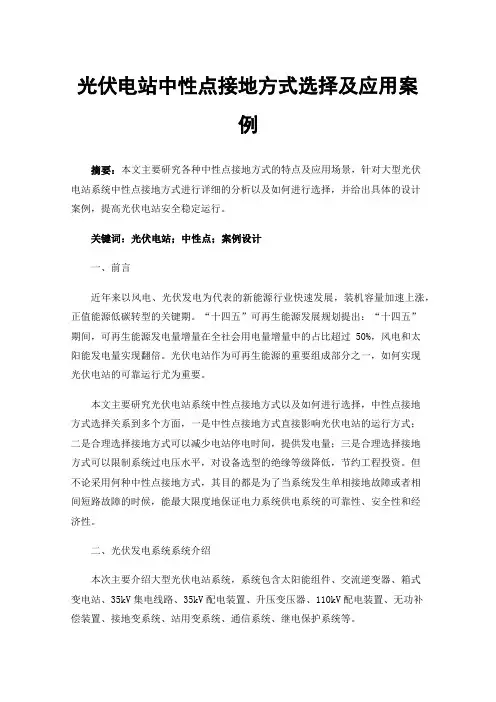

光伏电站中性点接地方式选择及应用案例摘要：本文主要研究各种中性点接地方式的特点及应用场景，针对大型光伏电站系统中性点接地方式进行详细的分析以及如何进行选择，并给出具体的设计案例，提高光伏电站安全稳定运行。

关键词：光伏电站；中性点；案例设计一、前言近年来以风电、光伏发电为代表的新能源行业快速发展，装机容量加速上涨，正值能源低碳转型的关键期。

“十四五”可再生能源发展规划提出：“十四五”期间，可再生能源发电量增量在全社会用电量增量中的占比超过 50%，风电和太阳能发电量实现翻倍。

光伏电站作为可再生能源的重要组成部分之一，如何实现光伏电站的可靠运行尤为重要。

本文主要研究光伏电站系统中性点接地方式以及如何进行选择，中性点接地方式选择关系到多个方面，一是中性点接地方式直接影响光伏电站的运行方式；二是合理选择接地方式可以减少电站停电时间，提供发电量；三是合理选择接地方式可以限制系统过电压水平，对设备选型的绝缘等级降低，节约工程投资。

但不论采用何种中性点接地方式，其目的都是为了当系统发生单相接地故障或者相间短路故障的时候，能最大限度地保证电力系统供电系统的可靠性、安全性和经济性。

二、光伏发电系统系统介绍本次主要介绍大型光伏电站系统，系统包含太阳能组件、交流逆变器、箱式变电站、35kV集电线路、35kV配电装置、升压变压器、110kV配电装置、无功补偿装置、接地变系统、站用变系统、通信系统、继电保护系统等。

大型光伏电站场区内发电单元和箱式变电站较多，会导致2个问题：一是35kV集电线路较长，对应导致整个电站接地电容电流值较大，发生单相短路时，对线路和设备的损伤严重；二是电缆头及附件故障点多，导致发生故障的概率上升；三是集电线路为电缆线路，一旦出现故障多为永久性故障，短时间不切除极易扩大故障。

三、中性点各种接地方式介绍中性点的接地方式有四类，分别是直接接地、不接地、经消弧线圈接地、经电阻接地系统。

1.直接接地直接接地系统发生单相短路时短路电流较大，为防止线路、设备损伤，线路或设备需要立即切除，因此将中性点直接与大地连接，发生故障时，断路器跳闸切除故障。

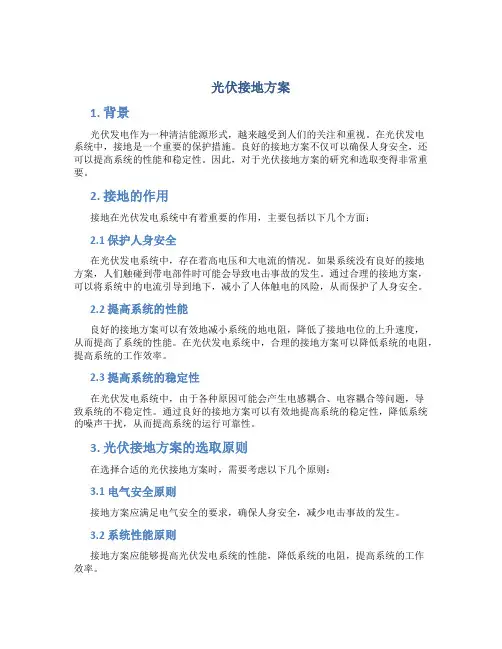

光伏接地方案1. 背景光伏发电作为一种清洁能源形式，越来越受到人们的关注和重视。

在光伏发电系统中，接地是一个重要的保护措施。

良好的接地方案不仅可以确保人身安全，还可以提高系统的性能和稳定性。

因此，对于光伏接地方案的研究和选取变得非常重要。

2. 接地的作用接地在光伏发电系统中有着重要的作用，主要包括以下几个方面：2.1 保护人身安全在光伏发电系统中，存在着高电压和大电流的情况。

如果系统没有良好的接地方案，人们触碰到带电部件时可能会导致电击事故的发生。

通过合理的接地方案，可以将系统中的电流引导到地下，减小了人体触电的风险，从而保护了人身安全。

2.2 提高系统的性能良好的接地方案可以有效地减小系统的地电阻，降低了接地电位的上升速度，从而提高了系统的性能。

在光伏发电系统中，合理的接地方案可以降低系统的电阻，提高系统的工作效率。

2.3 提高系统的稳定性在光伏发电系统中，由于各种原因可能会产生电感耦合、电容耦合等问题，导致系统的不稳定性。

通过良好的接地方案可以有效地提高系统的稳定性，降低系统的噪声干扰，从而提高系统的运行可靠性。

3. 光伏接地方案的选取原则在选择合适的光伏接地方案时，需要考虑以下几个原则：3.1 电气安全原则接地方案应满足电气安全的要求，确保人身安全，减少电击事故的发生。

3.2 系统性能原则接地方案应能够提高光伏发电系统的性能，降低系统的电阻，提高系统的工作效率。

3.3 系统稳定性原则接地方案应能够提高光伏发电系统的稳定性，降低系统的噪声干扰，使系统工作更加可靠。

3.4 经济性原则接地方案的选取应综合考虑成本因素，选择经济实用的方案。

4. 光伏接地方案的常见类型4.1 人体接地人体接地是一种相对简单的接地方式，通过将光伏发电系统的金属框架或金属部件与地下金属水管或大地直接接触，将电流引入地下，减小人体触电的风险。

但是这种接地方式存在一定的安全隐患，需要注意绝缘和防护措施。

4.2 组件接地组件接地是将光伏组件的金属框架与地下金属水管或大地直接接触，以实现接地的方式。

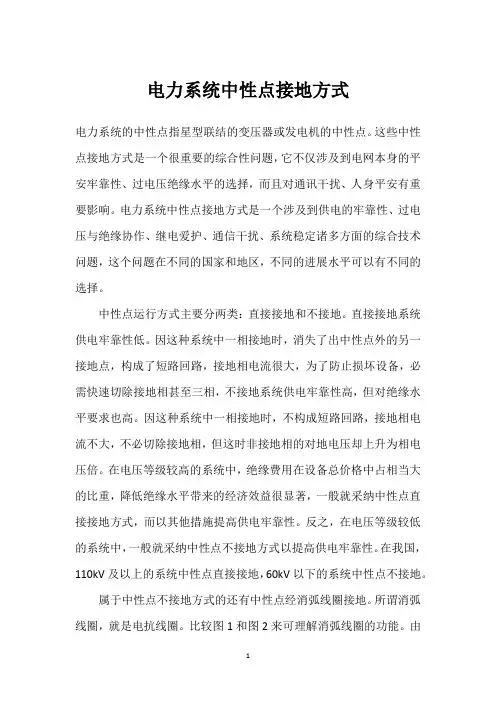

电力系统中性点接地方式电力系统的中性点指星型联结的变压器或发电机的中性点。

这些中性点接地方式是一个很重要的综合性问题，它不仅涉及到电网本身的平安牢靠性、过电压绝缘水平的选择，而且对通讯干扰、人身平安有重要影响。

电力系统中性点接地方式是一个涉及到供电的牢靠性、过电压与绝缘协作、继电爱护、通信干扰、系统稳定诸多方面的综合技术问题，这个问题在不同的国家和地区，不同的进展水平可以有不同的选择。

中性点运行方式主要分两类：直接接地和不接地。

直接接地系统供电牢靠性低。

因这种系统中一相接地时，消失了出中性点外的另一接地点，构成了短路回路，接地相电流很大，为了防止损坏设备，必需快速切除接地相甚至三相，不接地系统供电牢靠性高，但对绝缘水平要求也高。

因这种系统中一相接地时，不构成短路回路，接地相电流不大，不必切除接地相，但这时非接地相的对地电压却上升为相电压倍。

在电压等级较高的系统中，绝缘费用在设备总价格中占相当大的比重，降低绝缘水平带来的经济效益很显著，一般就采纳中性点直接接地方式，而以其他措施提高供电牢靠性。

反之，在电压等级较低的系统中，一般就采纳中性点不接地方式以提高供电牢靠性。

在我国，110kV及以上的系统中性点直接接地，60kV以下的系统中性点不接地。

属于中性点不接地方式的还有中性点经消弧线圈接地。

所谓消弧线圈，就是电抗线圈。

比较图1和图2来可理解消弧线圈的功能。

由图1可见，由于导线对地有电容，中性点不接地系统中一相接地时，接地点接地相电流属容性电流。

而且随网络的延长，这电流也愈益增大，以至完全有可能使接地点电弧不能自行熄灭并引起弧光接地过电压，甚至进展成严峻的系统性事故。

为避开发生上述状况，可在网络中某个中性点处装设消弧线圈，如图2所示。

由图可见，由于装设了消弧线圈，构成了另一回路，接地点接地相电流中增加了一个感性电流重量，它和装设消弧线圈前的容性电流重量相消，减小了接地点的电流，使电弧易于自行熄灭，提高了供电可能性。

电网中性点接地方式简介1. 引言在电力系统中，中性点接地（Neutral Grounding）是非常重要的概念。

中性点是指交流电网中相和相之间连接的点，而中性点接地是将这个点通过接地装置与大地连接起来的过程。

电网中性点接地方式不仅与系统的安全运行直接相关，还对电网的可靠性、经济性和可扩展性有着重要的影响。

因此，选择合适的中性点接地方式对于电力系统的设计和运行具有至关重要的意义。

本文将介绍电网中性点接地的基本概念以及常见的接地方式。

2. 中性点接地的意义2.1 安全性通过中性点接地，故障电流可以通过接地装置回流到大地，避免电网出现接触电压，保护人身安全。

2.2 故障识别中性点被接地后，电网中会出现零序电流，这种电流可以帮助快速识别故障发生的位置，提高故障定位的准确性和速度。

2.3 经济性中性点接地的方式会对电网的经济性产生影响。

合理选择接地方式可以降低故障损失、减少设备抢修时间、提高设备可靠性，从而降低电网运行成本。

3. 中性点接地方式3.1 系统接地方式系统接地方式是将电网的中性点通过接地装置直接连接到大地，常见的系统接地方式有以下几种：•TT接地方式：中性点通过接地电阻连接到大地，形成“中性点-电阻-大地”的回路。

•TN接地方式：中性点通过接地电阻和设备外壳连接到大地，形成“中性点-电阻-大地-设备外壳”的回路。

TN接地方式又分为TN-S、TN-C和TN-C-S三种。

•IT接地方式：中性点通过接地变压器连接到大地，形成“中性点-接地变压器-大地”的回路。

3.2 无效接地方式与系统接地方式相对应的是无效接地方式，即不将中性点连接到大地，而是通过一些特殊的装置将零序电流屏蔽在系统内部。

常见的无效接地方式有以下几种：•Arc suppression coil（ASC）接地方式：通过串联接地电感来阻抗化更高的零序电流，使其在系统内部形成环回，从而实现无效接地。

•Solid grounding 接地方式：采用较低阻抗的接地方法，将零序电流缩小到一定程度，从而降低故障电流对系统的影响。

电网中性点接地方式分析与探讨摘要：针对中压电网中性点不接地供电网系统的不断扩大及电缆馈线回路的增加，单相接地电容电流也在不断的增加，改造电网中性点接地方式、合理选择电网中性点接地方式，已是关系到电网运行可靠性关键的技术问题，文中就电网的中性点接地方式进行分析和探讨。

关键词：电网中性点接地1、概述中压电网以35KV、10KV、6KV三个电压电压应用较为普遍，其均为中性点非接地系统，但是随着供电网络的发展，特别是采用电缆线路的用户日益增加，使得系统单相接地电容电流不断增加，导致电网内单相接地故障扩展为事故。

我国电气设备设计规范中规定35KV电网如果单相接地电容电流大于10A，3KV—10KV电网如果接地电容电流大于30A，都需要采用中性点经消弧线圈接地方式，而《城市电网规划设计导则》（施行）第59条中规定“35KV、10KV城网，当电缆线路较长、系统电容电流较大时，也可以采用电阻方式”。

因对中压电网中性点接地方式，世界各国也有不同的观点及运行经验，就我国而言，对此在理论界、工程界也是讨论的热点问题，在中压电网改造中，其中性点的接地方式问题，现已引起多方面的关注，面临着发展方向的决策问题。

2、中性点不同的接地方式与供电的可靠性在我国中压电网的供电系统中，大部分为小电流接地系统（即中性点不接地或经消弧线圈或电阻接地系统）。

我国采用经消弧线圈接地方式已运行多年，但近几年有部分区域采用中性点经小电阻接地方式，为此对这两种接地方式作以分析，对于中性点不接地系统，因其是一种过度形式，其随着电网的发展最终将发展到上述两种方式。

2.1）中性点经小电阻接地方式世界上以美国为主的部分国家采用中性点经小电阻接地方式，原因是美国在历史上过高的估计了弧光接地过电压的危害性，而采用此种方式，用以泄放线路上的过剩电荷，来限制此种过电压。

中性点经小电阻接地方式中，一般选择电阻的值较小。

在系统单相接地时，控制流过接地点的电流在500A左右，也有的控制在100A左右，通过流过接地点的电流来启动零序保护动作，切除故障线路。

电力系统中性点接地方式分析发布时间：2021-05-31T03:11:59.202Z 来源：《福光技术》2021年3期作者：邓绪林[导读] 在电力系统中中性点接地方式主要是指三相交流电网中性点与大地间的电气连接方式。

安徽华电工程咨询设计有限公司安徽合肥 230022摘要：电力系统中性点接地方式的选择直接影响着电力系统的运行情况，要想让电力系统安全、稳定地运行，就一定要恰当地选取中性点的接地方式。

基于此，本文对中性点不接地、中性点直接接地、中性点消弧线圈接地以及中性点电阻接地进行了分析，以供相关的工作人员参考借鉴。

关键词：电力系统；中性点接地；可靠性在电力系统中中性点接地方式主要是指三相交流电网中性点与大地间的电气连接方式。

中性点的接地方式总的来讲分为中性点不接地、经消弧线圈接地、电阻接地及直接接地，前两种在概念上称为中性点非有效接地，后两种称为中性点有效接地。

非有效接地系统在农村小电网用得较多，随着电网规模的不断发展，越来越多的电网已转向中性点有效接地系统。

但不论哪种接地方式，都有各自的适用场合和在工程应用中的不足，因此，必须做好技术预测，选择更有效的中心点运行方式。

1中性点不接地电力系统中性点接地方式就是中性点和地之间没有任何实质性的连接，然而电力系统的三相却和地之间有电容的存在，也就是说，电力系统中性点不接地是通过等值电容来实现接地的目的的，并且电力系统中性点不接地的零序电抗是一个可以变化的有限数值。

所以电力系统中性点不接地和中性点绝缘是完全不同的。

如果三相供电系统进行单相接地，那么中性点不接地的短路电流要比直接接地的小很多，也就是说，中性点不接地连接方式和直接接地方式相比较，中性点不接地更加的安全。

因此，在很多低压供电系统或者爆炸危险场所都选用中性点不接地的连接方式。

通过研究发现，中性点不接地配电网存在单相接地故障的时候，线电压通常是处于对称不变的状态，同时故障位置的短路电流非常小，所以对用户的用电安全没有起到破坏作用。

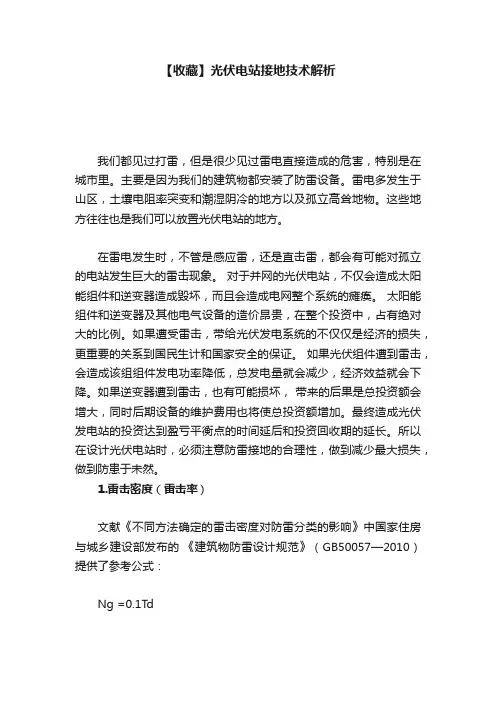

【收藏】光伏电站接地技术解析我们都见过打雷，但是很少见过雷电直接造成的危害，特别是在城市里。

主要是因为我们的建筑物都安装了防雷设备。

雷电多发生于山区，土壤电阻率突变和潮湿阴冷的地方以及孤立高耸地物。

这些地方往往也是我们可以放置光伏电站的地方。

在雷电发生时，不管是感应雷，还是直击雷，都会有可能对孤立的电站发生巨大的雷击现象。

对于并网的光伏电站，不仅会造成太阳能组件和逆变器造成毁坏，而且会造成电网整个系统的瘫痪。

太阳能组件和逆变器及其他电气设备的造价昂贵，在整个投资中，占有绝对大的比例。

如果遭受雷击，带给光伏发电系统的不仅仅是经济的损失，更重要的关系到国民生计和国家安全的保证。

如果光伏组件遭到雷击，会造成该组组件发电功率降低，总发电量就会减少，经济效益就会下降。

如果逆变器遭到雷击，也有可能损坏，带来的后果是总投资额会增大，同时后期设备的维护费用也将使总投资额增加。

最终造成光伏发电站的投资达到盈亏平衡点的时间延后和投资回收期的延长。

所以在设计光伏电站时，必须注意防雷接地的合理性，做到减少最大损失，做到防患于未然。

1.雷击密度（雷击率）文献《不同方法确定的雷击密度对防雷分类的影响》中国家住房与城乡建设部发布的《建筑物防雷设计规范》（GB50057—2010）提供了参考公式：Ng =0.1Td该公式中Td为气象数据中的雷暴日，比如一个地区的打雷天数为80天/年，Ng=0.1*80=8次/Km2.这就叫雷击密度。

雷击密度又有什么用呢？1平方公里折算后约为1500亩，江浙地区按照30度倾角使用1640*992的组件，大约能建设65兆瓦左右的光伏电站(22亩/兆瓦)。

组件的投影面积约占实际利用面积的50%计算。

组件占地面积0.5平方公里。

A=实际占地面积+6H（L+W）+9πH2A为受雷击面积，L、W为组件阵列的长和宽,H为海拔高度。

假设江浙某地雷雨天气为40天，雷击密度为4次/Km2。

海拔高度为正负零，受雷击面积为0.5平方公里，则该光伏电站受雷击次数为2次每年。

技术交流Technical Exchanges0　引言中性点接地方式的选择需综合考虑送出系统的电压等级、绝缘水平、继电保护的选择、可靠性、经济性、电磁干扰等相关因素。

早期，我国6～66kV 电压等级的中压电网较多采用的是小电流接地方式，即经消弧线圈接地或中性点不接地方式。

随着中压电网结构的变化，系统的电容电流大大增加，为克服这些新出现的问题，采用了大电流接地方式，即经小电阻接地方式。

经高电阻接地方式在某些情况下也得到了应用，例如，由于发电机及发电机端所连设备和装置存在大小不等的对地电容，当发电机绕组发生单相接地等不对称故障时，接地点流过的故障电流即上述对地电容电流。

当电容电流超过一定数值，将对发电机和其他设备造成损害。

为限制发电机在接地故障下的电容电流使其不超过允许值，许多电厂采用了经高电阻接地方式。

目前，我国大力发展清洁能源，并网型光伏发电站装机规模也越来越大，电站数量也越来越多，电网公司对光伏电站中性点接地方式提出了更高的要求。

本文比较了常用的几种中性点接地方式的优缺点，并以某光伏电站为例，计算中性点接地电阻值的选择和接地变压器容量的配置。

1　中性点不同接地方式的比较1.1　中性点不接地系统在中性点不接地系统，三相电压基本对称，电源中性点的电位为零。

当发生单相接地故障时，中性点处的电位升高为相电压，非故障相的相对地电压升高为线电压，即1.73倍相电压，但线电压仍保持不变。

因中性点不接地系统无须在中性点接任何设备，故其设计安装简单。

由于中性点不接地系统在发生单相接地时故障电流小，且对邻近通信线路干扰小，允许带单相接地故障继续运行2h，可光伏电站中性点接地方式的选择牛　强［龙源（北京）太阳能技术有限公司，北京 100036］摘　要：合理的选择光伏电站中性点接地方式，是保证光伏电站安全、稳定、可靠运行的一个重要措施。

理想的中性点接地方式能快速抑制故障，并防止故障范围的扩大。

本文详细的比较了中性点不接地、中性点经消弧线圈接地、中性点经高电阻接地、中性点经小电阻接地四种方式的优缺点，并根据光伏电站电容电流较大的特点，选择中性点经小电阻接地的方式，并通过实例计算接地电阻值的选择和接地变压器容量的配置。

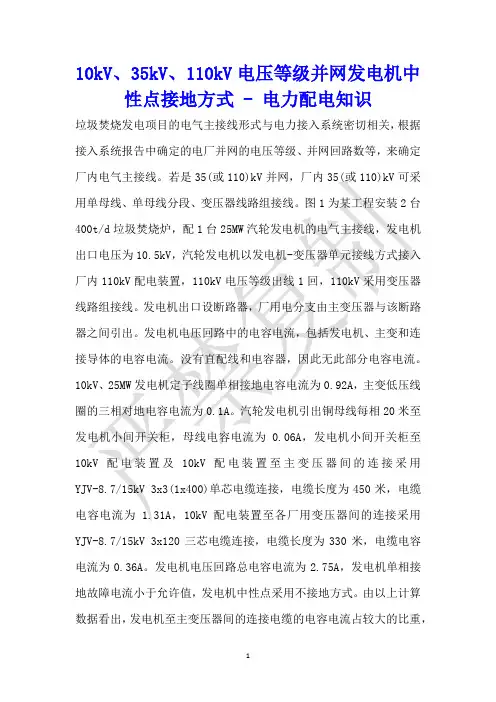

10kV、35kV、110kV电压等级并网发电机中性点接地方式 - 电力配电知识垃圾焚烧发电项目的电气主接线形式与电力接入系统密切相关，根据接入系统报告中确定的电厂并网的电压等级、并网回路数等，来确定厂内电气主接线。

若是35(或110)kV并网，厂内35(或110)kV可采用单母线、单母线分段、变压器线路组接线。

图1为某工程安装2台400t/d垃圾焚烧炉，配1台25MW汽轮发电机的电气主接线，发电机出口电压为10.5kV，汽轮发电机以发电机-变压器单元接线方式接入厂内110kV配电装置，110kV电压等级出线1回，110kV采用变压器线路组接线。

发电机出口设断路器，厂用电分支由主变压器与该断路器之间引出。

发电机电压回路中的电容电流，包括发电机、主变和连接导体的电容电流。

没有直配线和电容器，因此无此部分电容电流。

10kV、25MW发电机定子线圈单相接地电容电流为0.92A，主变低压线圈的三相对地电容电流为0.1A。

汽轮发电机引出铜母线每相20米至发电机小间开关柜，母线电容电流为0.06A，发电机小间开关柜至10kV配电装置及10kV配电装置至主变压器间的连接采用YJV-8.7/15kV 3x3(1x400)单芯电缆连接，电缆长度为450米，电缆电容电流为 1.31A，10kV配电装置至各厂用变压器间的连接采用YJV-8.7/15kV 3x120三芯电缆连接，电缆长度为330米，电缆电容电流为0.36A。

发电机电压回路总电容电流为2.75A，发电机单相接地故障电流小于允许值，发电机中性点采用不接地方式。

由以上计算数据看出，发电机至主变压器间的连接电缆的电容电流占较大的比重，若主变与发电机的距离较远，此电缆长度较长且根数多，则发电机单相接地故障电流会大于允许值，当发电机内部发生单相接地故障不要求瞬时切机时，规程规定应采用消弧线圈接地方式，发电机内部发生单相接地故障要求瞬时切机时，宜采用高电阻接地方式。

光伏发电的地线怎么接？有没标准接线方法？光伏发电，也可以看成一种发电机了，和普通发电机的接线本质上没有区别的，只要地线够粗，接地电阻够小，防触电，防雷，基本上就可以满足要求了，请关注：容济点火器1、一般发电系统的零线不需要接地，地线需单独接地。

发电系统的外壳必须有可靠的保护接地，对需要有中性点直接接地的类型的发电系统，就必须由专业人员进行中性接地，同时配置防雷装置。

原则上禁止利用市电的接地装置进行中性点直接接地。

2、工作接地就是由电力系统运行需要而来设置的，比如中性点接地，因此在正常情况下就会有电流长期流过了接地电极，一般只是几安培到几十安培的不平衡电流。

在系统发生接地故障的时候，会有上千安培的工作电流流过了接地电极，然而该电流会被继电保护装置在0.05到0.1s内切除，就是后备保护，动作一般也在1s以内完成。

3、防雷接地是为了消除过电压危险影响而设置的接地，比如避雷针和避雷线以及避雷器的接地。

防雷接地只是在雷电冲击的作用下才会有电流流过的，流过防雷接地电极的雷电流幅值瞬间可达数十至上百千安培，只是持续时间很短。

4、保护接地是为了防止设备因绝缘损坏带电而危及人身安全所设置的接地，比如电力设备的金属外壳和钢筋混凝土杆以及金属杆塔。

保护接地只是在设备绝缘损坏的情况下才会有电流流过的，其值可以在比较大范围内变动。

5、接接的地线必须先打地钉，地钉一般采用镀锌角钢或者钢管制作。

角钢的厚度不小于4毫米，钢管的壁厚不小于3.5毫米，这样有效面积不小于48平方毫米。

垂直接地体的长度一般在2.5到3m这个范围，不能小于2毫米。

6、避雷器的接地线要尽可能地缩短。

因为长度为0.6m的连接线大概有1μH的电感。

如果雷电流陡度di/dt仅为5kA/μs其压降也能达到di/dtL5kV，按接地线不超过5m考虑也能达40kV该电压，加上避雷器上的残压us叠加就能加剧对变压器的破坏。

因此避雷器安装时其接地线和低压侧中性点及外壳连接点的导线都应尽量缩短。

光伏电站中性点接地方式的探讨摘要：本文介绍了光伏电站中常见的中性点接地方式，并结合光伏电站实际工程情况对光伏电站中性点接地方式进行了分析及设计优化，供光伏工程参考。

关键词：光伏电站中性点接地电容电流引言近年来，国家对发展清洁能源越来越重视，光伏发电作为清洁能源的重要组成部分之一，随着光伏组件成本价格的不断下降，光伏电站的建设取得了快速发展，对于大规模（100MW及以上）并网光伏电站及小规模分散式（10MW～30MW）并网光伏电站，由于其电气接线方式的不同，对光伏电站的交流系统中性点接地方式也提出了新的不同要求。

一、光伏电站中性点接地方式选择原则光伏电站交流系统中电力设备和配电网差异不大，主要为电缆、负载、变压器等。

确定中性点接地方式应主要限制系统中可能产生的过电压，尤其是工频过电压，以防止发生绝缘击穿或由单相接地发展成多相短路的现象。

光伏电站交流系统的故障将直接导致光伏电站部分停运，因此可靠运行极为重要。

为保障其运行可靠，对可恢复性故障应让其自动消除，防止因不必要的跳闸而降低供电可靠性；当发生不可恢复性故障时，必须尽快隔离故障设备，以免影响正常供电。

因此，对接地故障支路的识别和隔离是很重要的。

综上所述，确定光伏电站交流系统中性点接地方式必须保证以下原则：系统过电压倍数较低并且不出现工频过电压；单相接地故障电流较小；可恢复性故障可被自动消除；发生不可恢复性故障时能正确迅速切除接地故障线路。

二、光伏电站交流系统常见中性点接地方式光伏电站交流系统的中性点接地方式一般有以下几种：不接地；经消弧线圈接地；经电阻接地。

[2]（一）中性点不接地方式中性点不接地方式，即中性点对地绝缘，事实上，是通过电网对地电容接地。

具有2个主要优点：（1）运行方面：电网发生单相接地故障时稳态工频电流小。

①如雷击绝缘闪络瞬时故障可自动清除，无需跳闸；②如发生金属性接地故障，可带电运行2小时，改善了电网不间断供电，提高了供电可靠性；③接地电流小，降低了地电位升高，减小了跨步电压和接触电压，减小了对信息系统的干扰和对地低压网的反击等。

简析光伏升压站中性点接地装置的应用与设计摘要：在国家光伏补贴政策的鼓励下，我国光伏项目建设进入爆发期，而光伏集电线路因单相接地故障导致升压站脱网问题日益严重。

本文对中性点小电阻和消弧线圈接地系统特点进行对比分析，确定以小电阻作为升压站的接地方式；讨论了电阻与电容电流比值与过电压倍数的关系，对后续工程的设计具有一定的借鉴意义。

关键词：中性点接地装置；渔光互补；接地变；过电压倍数1 引言在国家的大力扶持下，截止2017年底，我国的光伏产业累计装机容量已达130GW，位居全球首位[1]。

在一系列的光伏电站的建设和运行过程中，逐步暴露出了一些问题，多地光伏电站发生火灾脱网事故频见报端，经事故分析，除设备自身故障原因外，光伏集电线路发生单相接地故障未能及时排除是事故扩大的一个重要原因。

为能在35kV集电线路在发生单相接地故障时能快速切除和准确选线，本文以110kV渔光互补升压站为例，对其低压侧35kV小电阻接地系统的设计和设备参数进行研究。

2 接地型式的选择根据《光伏发电站设计规范》（GB 50797-2012）8.2.7规定：“光伏发电站内10kV或者35kV系统中性点可采用不接地、经消弧线圈接地或者小电阻接地方式。

经汇集形成光伏发电站群的大、中型光伏发电站，其站内汇集系统宜采用经消弧线圈接地或者小电阻接地的方式。

”2.1中性点经消弧线圈接地中性点经消弧接地方式通过在接地变高压侧中性点串接消弧线圈进行接地，该接地方式的原理是在系统发生单相接地故障时，由消弧线圈装置提供感性的电流对接地故障引发的电容电流进行补偿，使电容电流降低至10A以内，进而熄灭电弧。

该接地方式可使系统在故障条件下运行2小时，且在熄弧后，接地故障能被自动清除。

消弧线圈接地方式存在着一定的缺点：其对中性点设备的绝缘水平有着较高的要求，且在不同的运行方式下，有可能因补偿不足而导致谐振过电压；选线装置复杂，导致系统可控性较差，实际运行效果差强人意。

并网型光伏发电站中性点接地方式的分析摘要：开发利用新能源和可再生能源是解决中国能源和环境问题的重要措施之一，光伏资源是可再生能源的重要组成部分。

如何选择电网中性点的接地方式是一个综合性问题，它与电压等级、单相接地短路电流、继电保护配置、过电压水平等各种因素有关，直接影响电网的绝缘水平、供电可靠性和连续性、继电保护、系统稳定以及对通信线路的干扰等。

本文对并网型光伏发电站中性点接地方式进行分析。

关键词：并网型光伏；发电站；中性点接地方式；大型集中光伏电站汇集线在发生单相接地故障时，容易引起工频过电压并造成设备故障，给汇集线的安全、可靠运行带来严重后果，中性点接地方式对电网安全稳定运行又有着非常重要的影响。

一、中性点接地方式介绍电网系统的中性点即为变压器、发电器形成的星形绕组公共点，中性点接地方式即为中性点和大地之间的连接方式。

中性点运行方式一般可分为有效接地和非有效接地两大类。

有效接地方式指中性点直接接地和经小电阻接地，非有效接地指不接地或经消弧线圈接地。

二、发电站发电机过电压保护分析对于发电机来说，电气主接线采用单元接线，即将发电机与接线的升压变压器组成单元接线，定子绕组对地（对铁芯）为固体绝缘，发电机电压三相系统对地电容对称且不变。

具体分析发电机的过电压问题，可以得出：1.发电机中性点经消弧线圈补偿接地，可以使单相接地故障电流小于1 A。

因此，不可能产生弧光接地，可以消除弧光接地过电压。

2.由于发电机三相对地电容值基本相同，中性点工频位移过电压值很小。

3.发电机组采用单元接线，发电机电压系统三相对地电容是固定不变的，不像电网那样，因线路的停送电而改变三相对地电容的大小，所以发电机中性点经消弧线圈补偿接地，没有必要监视其调谐情况，一经调定后也无需调整其分接头。

4.通过变压器和系统相连的发电机，其中性点的接地方式与大气过电压对发电机绕组的电压分布无关，这种经升压变传递的冲击电压对定子绕组绝缘的危险很小。

光伏系统中性点接地方式的设计及设备选择摘要:结合规范以及国家电网公司相关条文的要求,阐述了光伏电站汇集线系统中性点接地方式的最优设计方案的分析过程,介绍了按照该方案如何选择电气设备的关键参数及其注意事项,为相关设计提供了参考。

关键词:光伏电站;汇集线系统;中性点接地光伏电站近年来装机规模不断增大,但是技术发展的滞后及规程规范的缺失使得设计、制造及安装环节均存在不同程度的隐患,给电网的安全运行带来了很多问题,以汇集线系统中性点接地方式的选择更具代表性。

1.汇集线系统中性点接地方式的特点光伏电站汇集线系统中性点接地方式的设计都是遵循文献［1］的设计要求,采用不接地、经消弧线圈或低电阻的接地方式,也有采用经消弧柜的接地方式。

1)中性点不接地方式当发生接地故障时,由于不会形成回路,且通过短路点的电流仅为接地电容电流,当故障电流很小时,对地电位发生变化,短路点电弧就可自熄,绝缘也可恢复,提高了供电可靠性。

但如果发生间歇性弧光过电压,使得健全相的电位可能升高,会造成击穿设备的绝缘的危害。

2)中性点经电阻接地方式系统故障点注入阻性电流,使接地故障电流呈阻容性质。

减小电容电流与电压的相位差角,降低故障点电流过零熄弧后的重燃,当阻性电流足够大时,重燃将不再发生,同时把系统电压控制在2.5倍相电压以内,提高了继电器保护灵敏度。

优点:快速切除故障,过电压水平低,消除谐振过电压;有利于降低操作过电压,对全电缆线路,大部分接地故障为永久性故障,可不投线路重合闸,不会引起操作过电压;与线路零序保护配合,可准确判断出故障线路并迅速切除。

缺点:发生短路故障时,保护设备立即动作切除故障,增加了停电次数,供电可靠性较低;接地电流会引起故障点接地网的地电位升高,危及设备和人身安全。

3)中性点经消弧线圈接地方式当发生接地故障时,对单相接地电容电流进行有效补偿, 故障点的残余电流降至10A以下, 利用消弧线圈易于熄弧和防止重燃的特点, 使过电压持续时间大为缩短，降低高幅值过电压出现的概率,进而防止事故的发生与扩大。

光伏区接地做法随着光伏发电技术的不断发展和应用，光伏电站的建设已成为推动清洁能源发展的重要途径之一。

在光伏电站的建设中，光伏区接地起着至关重要的作用。

本文将从接地的定义、作用、接地系统的组成以及接地的常见做法等方面进行阐述。

一、接地的定义和作用接地是指将电气设备与地之间建立良好的导电通路，以确保设备及人体安全的措施。

在光伏电站中，接地的作用主要有以下几个方面：1.保护人身安全：光伏电站中的电气设备存在着电击的危险，通过接地可以将电流引入地下，减少电流对人体的伤害。

2.保护设备安全：接地可以排除设备中的静电和漏电，避免设备过载或损坏。

3.稳定电气系统：接地可以有效地降低电气系统的电阻，提高系统的稳定性和可靠性。

二、接地系统的组成光伏区接地系统主要由接地体、接地线和接地极等组成。

1.接地体：接地体是接地系统中的核心部分，通常是由金属材料制成，如铜杆或镀铜板。

接地体需要埋入地下，与地壤接触，以确保电流的正常引流。

2.接地线：接地线是将电气设备与接地体相连接的导线，通常由铜或铝制成。

接地线需要具备良好的导电性能和机械强度，以确保电流的顺利流动。

3.接地极：接地极是接地系统中的辅助部分，主要用于提高接地的效果。

它通常由导电性能较好的金属材料制成，如铜皮或铝皮。

接地极的形状和布置需要根据具体的光伏区地质条件和电气设备的要求来确定。

三、光伏区接地的常见做法1.单点接地法：单点接地法是将所有的电气设备都通过接地线连接到一个接地体上，形成一个共同的接地点。

这种做法适用于光伏区面积较小、设备分布较密集的情况。

2.分区接地法：分区接地法是将光伏区划分为多个区域，每个区域都有独立的接地体和接地线。

这种做法适用于光伏区面积较大、设备分布较分散的情况。

3.混合接地法：混合接地法是将单点接地法和分区接地法相结合，根据光伏区的具体情况选择合适的接地方式。

这种做法可以兼顾经济性和可靠性。

在进行光伏区接地时，还需注意以下几点：1.接地体的选择：接地体的选择应根据光伏区的地质条件和土壤电阻率来确定，以确保接地的效果。
