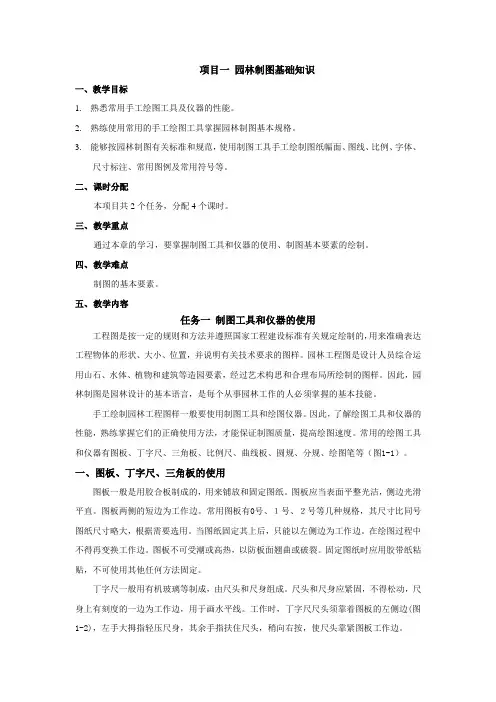

项目一园林制图基础知识一、教学目标1. 熟悉常用手工绘图工具及仪器的性能。
2. 熟练使用常用的手工绘图工具掌握园林制图基本规格。
3. 能够按园林制图有关标准和规范,使用制图工具手工绘制图纸幅面、图线、比例、字体、尺寸标注、常用图例及常用符号等。
二、课时分配本项目共2个任务,分配4个课时。
三、教学重点通过本章的学习,要掌握制图工具和仪器的使用、制图基本要素的绘制。
四、教学难点制图的基本要素。
五、教学内容任务一制图工具和仪器的使用工程图是按一定的规则和方法并遵照国家工程建设标准有关规定绘制的,用来准确表达工程物体的形状、大小、位置,并说明有关技术要求的图样。
园林工程图是设计人员综合运用山石、水体、植物和建筑等造园要素,经过艺术构思和合理布局所绘制的图样。
因此,园林制图是园林设计的基本语言,是每个从事园林工作的人必须掌握的基本技能。
手工绘制园林工程图样一般要使用制图工具和绘图仪器。
因此,了解绘图工具和仪器的性能,熟练掌握它们的正确使用方法,才能保证制图质量,提高绘图速度。

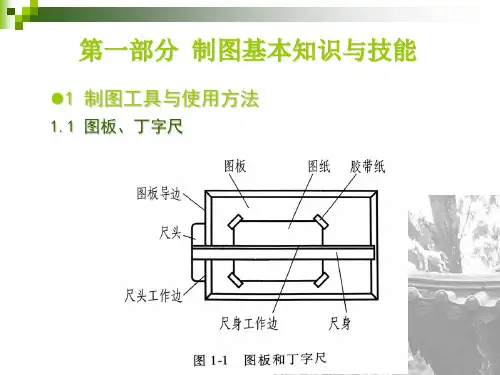

常用的绘图工具和仪器有图板、丁字尺、三角板、比例尺、曲线板、圆规、分规、绘图笔等(图1-1)。
一、图板、丁字尺、三角板的使用图板一般是用胶合板制成的,用来铺放和固定图纸。
图板应当表面平整光洁,侧边光滑平直。
图板两侧的短边为工作边。
常用图板有0号、1号、2号等几种规格,其尺寸比同号图纸尺寸略大,根据需要选用。
当图纸固定其上后,只能以左侧边为工作边。
在绘图过程中不得再变换工作边。
图板不可受潮或高热,以防板面翘曲或破裂。
固定图纸时应用胶带纸粘贴,不可使用其他任何方法固定。
丁字尺一般用有机玻璃等制成,由尺头和尺身组成。
尺头和尺身应紧固,不得松动,尺身上有刻度的一边为工作边,用于画水平线。
工作时,丁字尺尺头须靠着图板的左侧边(图1-2),左手大拇指轻压尺身,其余手指扶住尺头,稍向右按,使尺头靠紧图板工作边。
画线时,如图1-3所示,自左向右画水平线。
市政、园林绿化工程识图基础知识第一节投影原理一、投影的概念及分类(一)投影的概念在日常生活中,人们经常可以看到,物体在阳光或灯光的照射下,会在地面或墙面上留下影子,这种影子的内部灰黑一片,只能反映物体外形的轮廓,不能表达物体的本来面目,如图1-1-1a所示。
人们对自然界的这一物理现象加以科学的抽象和概括,把光线抽象为投影线,把物体抽象为形体(只研究其形状、大小、位置,而不考虑它的物理性质和化学性质),把地面抽象为投影面,即假设光线能穿透物体,而将物体表面上的各个点和线都在承接影子的平面上落下它们的影子,从而使这些点、线的影子组成能够反映物体形状的“线框图”,如图1-1-1b 所示。
我们把这样形成的“线框图”称为投影。
把能够产生光线的光源称为投影中心,光线称为投影线,承接影子的平面称为投影面。
这种把空间形体转化为平面图形的方法称为投影法。
要产生投影必须具备:投射线、形体、投影面。
这就是投影的三要素。
(二)投影的分类根据投射线之间的相互关系,可将投影分为中心投影和平行投影。
1.中心投影当投影中心S在有限的距离内,所有的投射线都交汇于一点,这种方法所产生的投影,称为中心投影,如图1-1-2所示。
2.平行投影把投影中心S移到离投影面无限远处,则投射线可视为互相平行,由此产生的投影称为平行投影。
平行投影的投射线互相平行,所得投影的大小与物体离投影中心的距离无关。
根据投射线与投影面之间的位置关系,平行投影又分为斜投影和正投影两种:投射线与投影面倾斜时称为斜投影,如图1-1-3a所示。
投射线与投影面垂直时称为正投影,如图1-1-3b 所示。
(三)工程上常用的投影图工程上常用的投影图有:正投影图、轴测投影图、透视投影图、标高投影图。
1.正投影图用正投影法把形体向两个或两个以上互相垂直的投影面进行投影,再按一定的规律将其展开到一个平面上,所得到的投影图称为正投影图,如图1-1-4所示。
它是工程上最主要的图样。
这种图的优点是能准确地反映物体的形状和大小,作图方便,度量性好;缺点是立体感差,不宜看懂。
1 园林绿化工程识图1.1 绿化工程识图.园林绿地规划设计图例及说明( )建筑图例 :( ) ( ) ( )( ) ( )图 建筑物说明:.( )图例表示规划的建筑物,用粗实线表示;.( )图例表示原有的建筑物,用细实线表示;.( )图例表示规划扩建的预留地或建筑物,用中虚线表示;.( )图例表示拆除的建筑物,用细实线表示;.( )图例表示地下建筑物,用粗虚线表示。
图例 :( ) ( )图 屋顶建筑说明:.( )图例表示坡屋顶建筑,适用于包括瓦顶、石片顶、饰面砖顶等的建筑;.( )图例可以用来表示草顶建筑或简易建筑。
( )水体图例 :( ) ( ) ( )( ) ( )图 水体说明:( )图例表示自然形水体;( )图例表示规则形水体;( )图例表示跌水、瀑布;( )图例表示旱涧;( )图例表示溪涧。
( )工程设施图例 :图 挡土墙说明:此图例中突出的一侧表示被挡土的一方。
图例 :( ) ( ) ( )图 雨水排水沟(井)说明:.( )图例用于表示排水明沟。
其中,上面的图例用于比例较大的图面,下面的图例用于比例较小的图面;.( )图例表示有盖的排水沟。
其中,上面的图例用于比例较大的图面,下面的图例用于比例较小的图面;.( )图例表示雨水井。
图例 :( ) ( )图 消火栓井及喷灌点说明:.( )图例表示消火栓井,上部用一条直线;.( )图例表示喷灌点,上部用两个并列的曲线。
图例 :( ) ( )( ) ( )图 园路及地面说明:.( )图例表示道路;.( )图例表示铺装路面;.( )图例表示台阶,其中箭头指向表示向上;.( )图例表示铺砌场地。
在实际工作中,也可依据设计形态表示。
图例 :( ) ( )( ) ( )图 常见桥说明:.( )图例表示车行桥。
在实际工作中,也可依据设计形态表示; .( )图例表示人行桥。
在实际工作中,也可依据设计形态表示; .( )图例表示亭桥;.( )图例表示铁索桥。
图例 :( ) ( ) ( )图 其它园林建筑说明:( )图例表示汀步;( )图例表示涵洞;( )图例表示水闸。
图例 :图 码头说明:此图例中左图为固定码头,右图为浮动码头。
图例 :图 驳岸说明:该图例中左图为假山石自然式驳岸,右图为整形砌筑规划式驳岸。
.城市绿地系统规划图例及说明( )工程设施图例 :( ) ( ) ( )( ) ( ) ( )图 厂站说明:.该图中图例外围均用实线绘制等边三角形;.( )图例表示电视差转台;( )图例表示发电站;( )图例表示变电所;( )图例表示给水厂;( )图例表示污水处理厂;( )图例表示垃圾处理站。
图例 :( ) ( )( )图 游览路说明:.( )图例表示公路、汽车游览路。
其中,上图以双线表示,用中实线;下图以单线表示,用粗实线;.( )图例表示小路、步行游览路。
其中,上图以双线表示,用细实线;下图以单线表示,用中实线;.( )图例表示山地步游小路。
其中,上图以双线加台阶表示,用细实线;下图以单线表示,用虚线。
图例 :( ) ( )( ) ( )( )图 游览线说明:.( )图例表示隧道;.( )图例表示架空索道线;.( )图例表示斜坡缆车线;.( )图例表示高架轻轨线;.( )图例表示水上游览线,该图例用细虚线表示。
图例 :( ) ( )图 电力电讯线及管线说明:.( )图例表示架空电力电讯线,该图例粗实线中插入管线代号,管线代号按现行国家有关标准规定标注;.( )图例表示管线。
( )用地类型图例 :( ) ( )图 绿地说明:( )图例表示游憩、观赏绿地;( )图例表示防护绿地。
图例 :( ) ( ) ( )( ) ( ) ( )图 村镇、市政等各类用地说明:.( )图例表示村镇建设地,该图用水平线及垂直线分割成小方格表示;.( )图例表示风景游览地,该图中斜线与水平线成 °角;.( )图例表示旅游度假地,该图中斜线交叉;.( )图例表示市政设施地,该图中用的是垂直线表示;.( )图例表示农业用地,该图中用的是水平线表示;.( )图例表示文物保护地,该图例可以表示地面和地下两大类文物保护地,若为地下文物保护地,图中外框用粗虚线表示。
图例 :( ) ( ) ( )( ) ( ) ( )( ) ( )图 花、草、林用地说明:.( )图例表示苗圃、花圃用地;.( )图例表示针叶林地。
如果要区分天然林地、人工林地,可用细线界框表示天然林地,粗线界框表示人工林地;.( )图例表示针阔混交林地;.( )图例表示灌木林地;.( )图例表示竹林地;.( )图例表示阔叶林地。
如果要区分天然林地、人工林地,可用细线界框表示天然林地,粗线界框表示人工林地;.( )图例表示经济林地;.( )图例表示草原、草甸。
.种植工程常用图例及说明( )植物图例 :图 落叶阔叶乔木说明:.图例内部不填斜线;.外围线用弧裂形或圆形线;.外形成圆形;.图例中粗线小圆表示现有乔木,细线小十字表示设计乔木; .凡大片树林可省略图例中的小圆、小十字及黑点。
图例 :图 常绿阔叶乔木说明:.此图例加画 °细斜线;.外围线用弧裂形或圆形线;.外形成圆形;.图例中粗线小圆表示现有乔木,细线小十字表示设计乔木; .凡大片树林可省略图例中的小圆、小十字及黑点。
图例 :图 落叶针叶乔木说明:.此图例不填斜线;.外围线用锯齿形或斜刺形线;.外形成圆形;.图例中粗线小圆表示现有乔木,细线小十字表示设计乔木;.凡大片树林可省略图例中的小圆、小十字及黑点。
图例 :图 常绿针叶乔木说明:.此图例加画 °细斜线;.外围线用锯齿形或斜刺形线;.外形成圆形;.图例中粗线小圆表示现有乔木,细线小十字表示设计乔木; .凡大片树林可省略图例中的小圆、小十字及黑点。
图例 :图 落叶灌木说明:.此图例不填斜线;.外形成不规则形;.图例中黑点表示种植位置;.凡大片树林可省略图例中的小圆、小十字及黑点。
图例 :图 常绿灌木说明:.此图例加画 °细斜线;.外形成不规则形;.图例中黑点表示种植位置;.凡大片树林可省略图例中的小圆、小十字及黑点。
图例 :( ) ( ) ( )( ) ( ) ( )( ) ( )图 疏林与密林说明:.( )图例表示阔叶乔木疏林;.( )图例表示针叶乔木疏林,常绿林或落叶林根据图画表现的需要加或不加 °细斜线; .( )图例表示阔叶乔木密林;.( )图例表示针叶乔木密林,图中得有斜线阴影表示;.( )图例表示落叶灌木疏林;.( )图例表示落叶花灌木疏林;.( )图例表示常绿灌木密林;.( )图例表示常绿灌木密林,图中除需斜线阴影之外,还应添加适当小三角予以表示。
图例 :( ) ( )图 绿篱说明:( )图例表示自然形绿篱;( )图例表示整形绿篱。
图例 :( ) ( ) ( )( ) ( ) ( )( ) ( ) ( )( ) ( )图 花卉、草皮等植物说明:( )图例表示镶边植物;( )图例表示一、二年生草木花卉;( )图例表示多年生及宿根草木花卉;( )图例表示一般草皮;( )图例表示缀花草皮;( )图例表示整形树木;( )图例表示竹丛;( )图例表示棕榈植物;( )图例表示仙人掌植物;( )图例表示藤本植物;( )图例表示水生植物。
( )树干形态图例 :( ) ( ) ( )( ) ( ) ( )图 树干形态说明:( )图例表示主轴干侧分枝形;( )图例表示主轴干无分枝形;( )图例表示无主轴干多枝形;( )图例表示无主轴干垂枝形;( )图例表示无主轴干丛生形;( )图例表示无主轴干匍匐形。
( )树冠状态图例 :( ) ( ) ( )( ) ( ) ( )图 树冠形态说明:.( )图例表示圆锥形;( )图例表示椭圆形;( )图例表示圆球形;( )图例表示垂枝形;( )图例表示伞形;( )图例表示匍匐形。
.( )圆锥形图例中树冠轮廓线,凡针叶树用锯齿形;凡阔叶树用弧裂形表示。
园路、园桥、假山工程识图园路、园桥、假山工程常用识图图例.常用材料图例及说明图例 :( ) ( )( ) ( )( ) ( )图 砖石材料说明:( )图例表示天然石材;( )图例表示毛石;( )图例表示普通砖;( )图例表示耐火砖;( )图例表示空心砖;( )图例表示饰面砖。
图例 :( ) ( )图 混凝土说明:( )图例表示普通混凝土;( )图例表示钢筋混凝土。
图例 :( ) ( )( ) ( )图 板材说明:( )图例表示胶合板;( )图例表示木材;( )图例表示纤维材料或人造板;( )图例表示石膏板。
图例 :( ) ( ) ( )( ) ( )图 其它材料说明:( )图例表示焦砟、矿渣;( )图例表示金属;( )图例表示多孔材料;( )图例表示松散材料;( )图例表示玻璃。
园路、园桥、假山的构造及示意图.园路在园林工程中,园路的结构形式比较多,通常采用图 所示的结构形式。
图 典型的道路面层结构.桥面桥面是指桥梁上构件的上表面。
通常布置要求为线形平顺,与路线顺利搭接。
城市桥梁在平面上宜做成直桥,特殊情况下可做成弯桥,若采用曲线形,应符合线路布设要求。
桥梁平面布置应尽最采用正交方式,避免与河流或桥上路线斜交。
若受条件限制,跨线桥斜度不宜超过 ,在通航河流上不宜超过 。
桥梁桥面的一般构造如图 所示。
图 桥梁桥面的一般构造.驳岸驳岸是一面临水的挡土墙,是支持陆地和防止岸壁坍塌的水工构筑物。
由图 可见,驳岸可分为低水位以下部分,常水位至低水位部分、常水位与高水位之间部分和高水位以上部分。
图 驳岸的水位关系高水位以上部分是不淹没部分,主要受风浪撞击和淘刷、日晒风化或超重荷载,致使下部坍塌,造成岸坡损坏。
常水位至高水位部分( ~ )属周期性淹没部分,多受风浪拍击和周期性冲刷,使水岸土壤遭冲刷而淤积水中,损坏岸线,影响景观。
常水位到低水位部分( ~ )是常年被淹部分,其主要是湖水浸渗冻胀,剪力破坏,风浪淘刷。
我国北方地区因冬季结冻,常造成岸壁断裂或移位。
有时因波浪淘刷,土壤被淘空后导致坍塌。
以下部分是驳岸基础,主要影响地基的强度。
( )驳岸的造型驳岸造型分类见图 所示。
)规则式驳岸是用块石、砖、混凝土砌筑的几何形式的岸壁,例如常见的重力式驳岸、半重力式驳岸、扶壁式驳岸等(图 和图 )。
规则式驳岸多属永久性的,要求较好的砌筑材料和较高的施工技术。
其特点是简洁、规整,但是缺少变化。
)自然式驳岸是外观无固定形状或规格的岸坡处理,例如常用的假山石驳岸、卵石驳岸。
这种驳岸自然堆砌,景观效果好。
)混合式驳岸是规则式与自然式驳岸相结合的驳岸造型(图 )。
一般为毛石岸墙、自然山石岸顶。
混合式驳岸易于施工,具有一定装饰性,适用于地形许可并且有一定装饰要求的湖岸。
