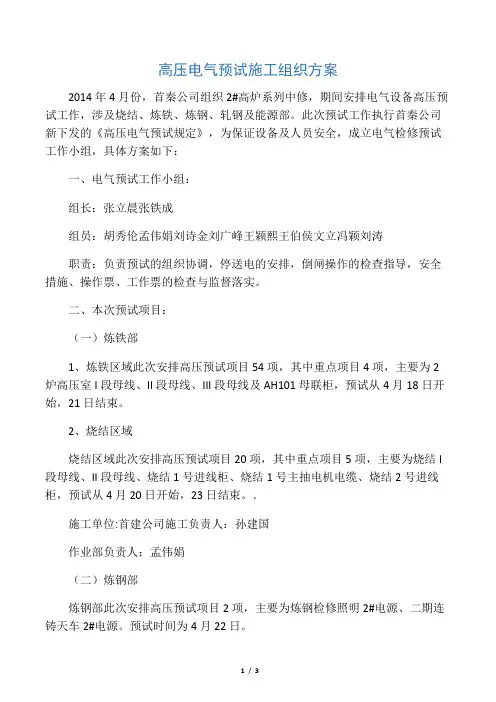

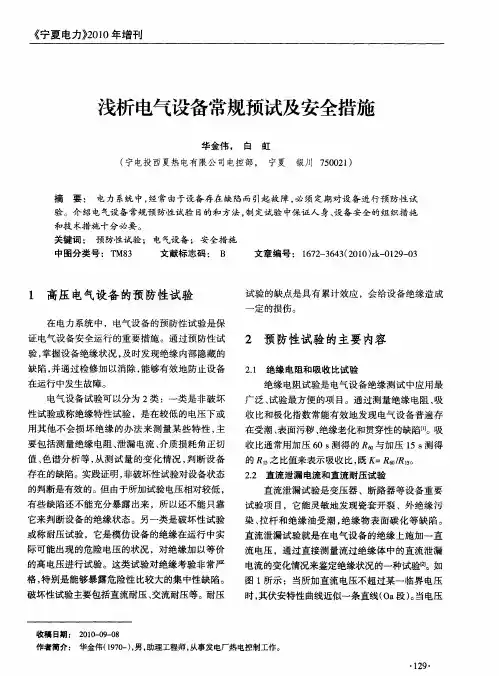

高压电气预试施工组织方案2014年4月份,首秦公司组织2#高炉系列中修,期间安排电气设备高压预试工作,涉及烧结、炼铁、炼钢、轧钢及能源部。
此次预试工作执行首秦公司新下发的《高压电气预试规定》,为保证设备及人员安全,成立电气检修预试工作小组,具体方案如下:一、电气预试工作小组:组长:张立晨张铁成组员:胡秀伦孟伟娟刘诗金刘广峰王颖熙王伯侯文立冯颖刘涛职责:负责预试的组织协调,停送电的安排,倒闸操作的检查指导,安全措施、操作票、工作票的检查与监督落实。
二、本次预试项目:(一)炼铁部1、炼铁区域此次安排高压预试项目54项,其中重点项目4项,主要为2炉高压室I段母线、II段母线、III段母线及AH101母联柜,预试从4月18日开始,21日结束。
2、烧结区域烧结区域此次安排高压预试项目20项,其中重点项目5项,主要为烧结I 段母线、II段母线、烧结1号进线柜、烧结1号主抽电机电缆、烧结2号进线柜,预试从4月20日开始,23日结束。
.施工单位:首建公司施工负责人:孙建国作业部负责人:孟伟娟(二)炼钢部炼钢部此次安排高压预试项目2项,主要为炼钢检修照明2#电源、二期连铸天车2#电源。
预试时间为4月22日。
施工单位:天海公司施工负责人:马哲天作业部负责人:段建卿(三)轧钢部轧钢部此次安排高压预试项目231项,其中重点项目25项,主要为轧钢3ER10KVI段母线、II段母线,5ER10KVI段母线、II段母线,2ER10KVI段母线、II段母线,3ER35KVI段母线、II段母线等。
预试从4月14日开始,25日结束。
施工单位:宝冶公司施工负责人:侯王飞作业部负责人:候文利冯颖(四)能源部能源部此次安排高压预试项目31项,其中重点项目8项,主要为1#变电站35KV4#、5#母线、2#联合泵站高压配电室10KVⅡ段母线、2#变电站2#主变压器系统、110KV杜钢一线站内进线、2#变电站1#主变压器系统等。
预试从4月18日开始,22日结束。

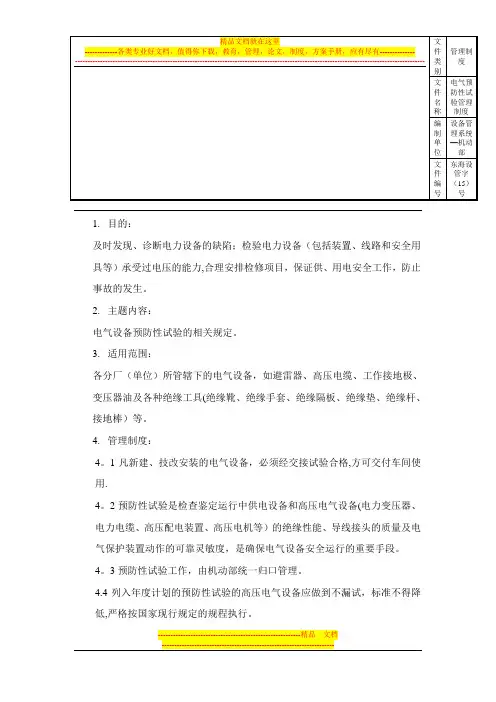

1.目的:及时发现、诊断电力设备的缺陷;检验电力设备(包括装置、线路和安全用具等)承受过电压的能力,合理安排检修项目,保证供、用电安全工作,防止事故的发生。
2.主题内容:电气设备预防性试验的相关规定。
3.适用范围:各分厂(单位)所管辖下的电气设备,如避雷器、高压电缆、工作接地极、变压器油及各种绝缘工具(绝缘靴、绝缘手套、绝缘隔板、绝缘垫、绝缘杆、接地棒)等。
4.管理制度:4。
1凡新建、技改安装的电气设备,必须经交接试验合格,方可交付车间使用.4。
2预防性试验是检查鉴定运行中供电设备和高压电气设备(电力变压器、电力电缆、高压配电装置、高压电机等)的绝缘性能、导线接头的质量及电气保护装置动作的可靠灵敏度,是确保电气设备安全运行的重要手段。
4。
3预防性试验工作,由机动部统一归口管理。
4.4列入年度计划的预防性试验的高压电气设备应做到不漏试,标准不得降低,严格按国家现行规定的规程执行。
4。
5电气设备在预试过程中,若发现主要设备的绝缘显著降低或重大绝缘缺陷和击穿时,应及时向主管领导汇报,组织分析及时抢修或更换,抢修或更换试验合格后,方可投入运行。
4。
6试验现场必须执行工作票制度、工作许可制度、工作监护制度、工作间断和转移及终结制度。
4。
7试验现场应装设遮栏或围栏,悬挂“止步,高压危险!”标识牌,并派专人看守,试品两端不在同一地点时,另一端还应派人看守。
4。
8高压试验工作不得少于两人,试验负责人应由有经验的人员担任,开始试验前,负责人应对全体试验人员详细布置试验中的安全事项。
4.9因试验需要断开电气设备集接头时拆前应做好标记,恢复连接后应进行检查.4。
10试验器具的金属外壳应可靠接地,高压引线应尽量缩短,必要时用绝缘物支持牢固。
为了在试验时确保高电压回路的任何部分不对接地体放电,高电压回路与接地体(如墙壁、金属围栏、接地线等)的距离必须留有足够的裕度.4.11试验装置的电源开关,应使用明显断开的双极闸刀,并保证有两个串联断开点和可靠的过载保护设施。

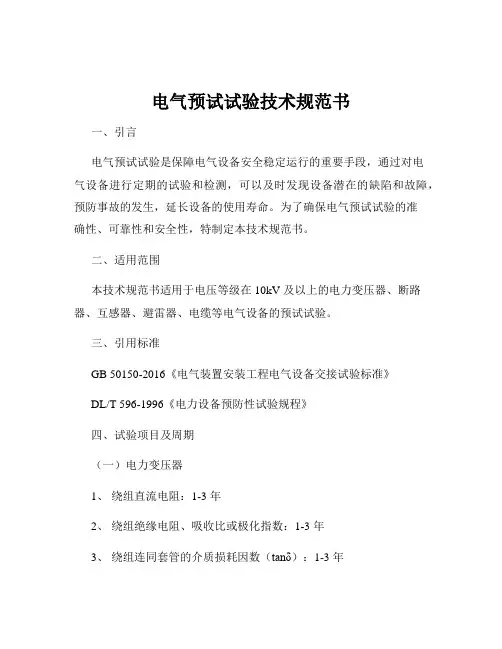

电气预试试验技术规范书一、引言电气预试试验是保障电气设备安全稳定运行的重要手段,通过对电气设备进行定期的试验和检测,可以及时发现设备潜在的缺陷和故障,预防事故的发生,延长设备的使用寿命。
为了确保电气预试试验的准确性、可靠性和安全性,特制定本技术规范书。
二、适用范围本技术规范书适用于电压等级在 10kV 及以上的电力变压器、断路器、互感器、避雷器、电缆等电气设备的预试试验。
三、引用标准GB 50150-2016《电气装置安装工程电气设备交接试验标准》DL/T 596-1996《电力设备预防性试验规程》四、试验项目及周期(一)电力变压器1、绕组直流电阻:1-3 年2、绕组绝缘电阻、吸收比或极化指数:1-3 年3、绕组连同套管的介质损耗因数(tanδ):1-3 年4、绕组连同套管的交流耐压试验:5 年5、铁芯及夹件绝缘电阻:1-3 年(二)断路器1、绝缘电阻:1-3 年2、交流耐压试验:3 年3、导电回路电阻:1-3 年4、分合闸时间、同期性及速度测量:1-3 年(三)互感器1、绕组绝缘电阻:1-3 年2、绕组直流电阻:1-3 年3、介质损耗因数(tanδ):1-3 年4、励磁特性曲线:必要时(四)避雷器1、绝缘电阻:1-3 年2、直流参考电压及泄漏电流:1-3 年(五)电缆1、绝缘电阻:1-3 年2、直流耐压试验及泄漏电流:1-3 年五、试验设备及要求(一)试验设备应经过计量检定合格,并在有效期内使用。
(二)试验设备的精度应满足试验要求,其量程应覆盖被试设备的参数范围。
(三)试验设备应具备良好的稳定性和可靠性,操作简便,安全防护措施完善。
六、试验前的准备工作(一)熟悉被试设备的技术资料和运行状况,制定详细的试验方案。
(二)检查试验设备的完好性和准确性,确保设备处于正常工作状态。
(三)准备好试验所需的仪器、仪表、工具、材料等,并进行检查和校验。
(四)对被试设备进行停电、放电、接地等安全措施,确保试验人员和设备的安全。

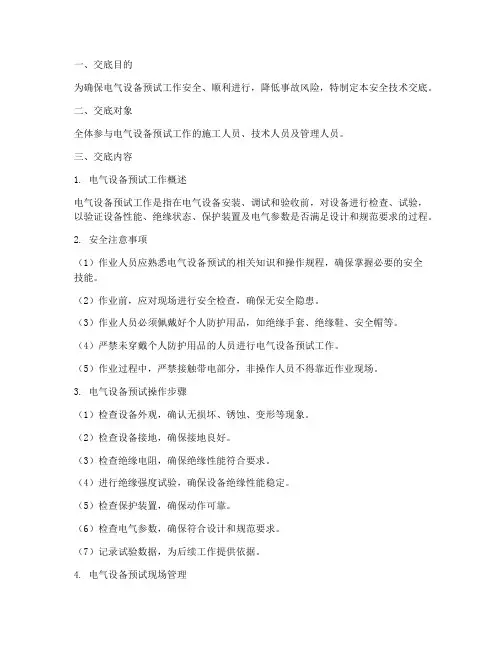

一、交底目的为确保电气设备预试工作安全、顺利进行,降低事故风险,特制定本安全技术交底。
二、交底对象全体参与电气设备预试工作的施工人员、技术人员及管理人员。
三、交底内容1. 电气设备预试工作概述电气设备预试工作是指在电气设备安装、调试和验收前,对设备进行检查、试验,以验证设备性能、绝缘状态、保护装置及电气参数是否满足设计和规范要求的过程。
2. 安全注意事项(1)作业人员应熟悉电气设备预试的相关知识和操作规程,确保掌握必要的安全技能。
(2)作业前,应对现场进行安全检查,确保无安全隐患。
(3)作业人员必须佩戴好个人防护用品,如绝缘手套、绝缘鞋、安全帽等。
(4)严禁未穿戴个人防护用品的人员进行电气设备预试工作。
(5)作业过程中,严禁接触带电部分,非操作人员不得靠近作业现场。
3. 电气设备预试操作步骤(1)检查设备外观,确认无损坏、锈蚀、变形等现象。
(2)检查设备接地,确保接地良好。
(3)检查绝缘电阻,确保绝缘性能符合要求。
(4)进行绝缘强度试验,确保设备绝缘性能稳定。
(5)检查保护装置,确保动作可靠。
(6)检查电气参数,确保符合设计和规范要求。
(7)记录试验数据,为后续工作提供依据。
4. 电气设备预试现场管理(1)设置安全警示标志,提醒作业人员注意安全。
(2)制定应急预案,确保发生意外情况时能够迅速处理。
(3)作业现场不得堆放杂物,保持通道畅通。
(4)定期检查电气设备预试工具和设备,确保其完好。
(5)作业完成后,清理现场,恢复原状。
四、交底人及接受人1. 交底人:XXX(项目负责人)2. 接受人:全体参与电气设备预试工作的施工人员、技术人员及管理人员五、交底时间XXXX年XX月XX日六、交底要求1. 作业人员应认真阅读本安全技术交底,确保了解并掌握安全注意事项。
2. 作业过程中,严格执行安全操作规程,确保人身安全和设备安全。
3. 如发现安全隐患,应立即停止作业,并向项目负责人报告。
4. 本安全技术交底自发布之日起,有效期为一年。
220KV升压站预防性试验某某有限公司检修工程技术标目录一、工程概况 (1)二、主要施工内容及试验项目 (1)三、主要检修设备 (2)四、工程安排 (2)五、人员组织结构 (3)六、安全措施 (3)七、技术措施 (5)八、环境保护措施 (9)九、危险点预防控制措施 (10)十、附件 (13)某某有限公司220kV升压站电气设备预防性试验组织措施一、工程概况本工程某某有限公司220kV升压站位于某地,施工内容为一次电气设备预防性试验,每年分五次进场施工,检修内容包括某线、某线两路某某有限公司内部进线部分,220KV正副母线,#1、#2联合循环机组系统、#01启动变、15KV高厂变部分、#1、#2、#3、#4主变系统、6KV备用段部分等,具体每次检修部分、停送电时间由业主方确定。
二、主要工作内容和试验项目1、变压器:220kV变压器4台,15kV变压器2台,主要预试项目:绝缘电阻、直流电阻、介损、直流泄漏电流、中性点间隙CT、中性点避雷器、变压器冷却器水清洗、检查、清扫,螺丝紧固擦拭瓷瓶等。
2、启动变:220kV启动变1台,主要预试项目:绝缘电阻、直流电阻、介损、直流泄漏电流、有载调压开关、变压器冷却器水清洗、检查、清扫,螺丝紧固擦拭瓷瓶等。
3、断路器:220kV断路器8台,要检查项目:绝缘电阻、回路电阻、低电压试验、开关动作特性试验﹑分合闸线圈直流电阻测试﹑擦拭瓷瓶等。
4、刀闸:220kV刀闸24台、接地刀闸19台、变压器中性点接地刀闸4台,主要检查项目:接触电阻、传动部位注润滑油、电动手动是否正常、合闸同期、刀闸口接触情况检查、接触部分增补导电膏、擦拭瓷瓶等。
5、互感器:220kV电流互感器24台、220kV电压互感器8台,主要检查项目:绕组及末屏的绝缘电阻、介损及电容量测试、励磁特性、擦拭瓷瓶等。
6kV电压互感器备用段3台,主要检查项目:PT一次直流电阻、绝缘电阻。
6、避雷器:220kV避雷器21台、6kV备用段3台,主要检查项目:绝缘电阻、直流1mA参考电压及0.75U1mA的泄漏电流、放电计数器校验、带电测量运行电压下的交流泄漏电流和阻性电流、检查、清扫,螺丝紧固擦拭瓷瓶等。

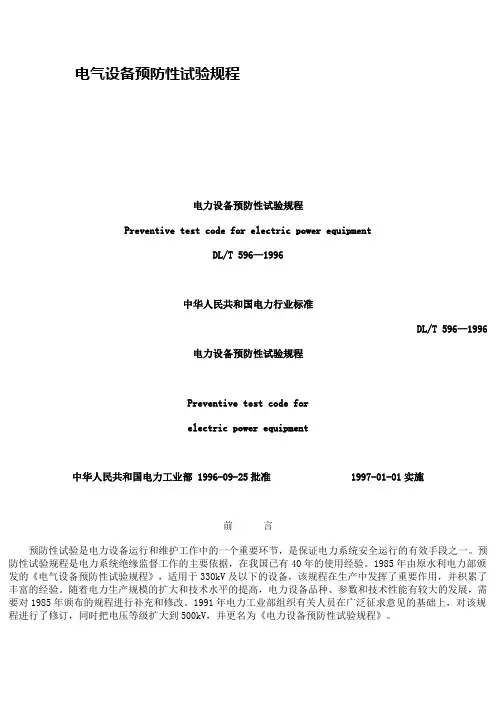

电气设备预防性试验规程电力设备预防性试验规程Preventive test code for electric power equipmentDL/T 596—1996中华人民共和国电力行业标准DL/T 596—1996电力设备预防性试验规程Preventive test code forelectric power equipment中华人民共和国电力工业部 1996-09-25批准 1997-01-01实施前言预防性试验是电力设备运行和维护工作中的一个重要环节,是保证电力系统安全运行的有效手段之一。
预防性试验规程是电力系统绝缘监督工作的主要依据,在我国已有40年的使用经验。
1985年由原水利电力部颁发的《电气设备预防性试验规程》,适用于330kV及以下的设备,该规程在生产中发挥了重要作用,并积累了丰富的经验。
随着电力生产规模的扩大和技术水平的提高,电力设备品种、参数和技术性能有较大的发展,需要对1985年颁布的规程进行补充和修改。
1991年电力工业部组织有关人员在广泛征求意见的基础上,对该规程进行了修订,同时把电压等级扩大到500kV,并更名为《电力设备预防性试验规程》。
本标准从1997年1月1日起实施。
本标准从生效之日起代替1985年原水利电力部颁发的《电气设备预防性试验规程》,凡其它规程、规定涉及电力设备预防性试验的项目、内容、要求等与本规程有抵触的,以本标准为准。
本标准的附录A、附录B是标准的附录。
本标准的附录C、附录D、附录E、附录F、附录G是提示的附录。
本标准由中华人民共和国电力工业部安全监察及生产协调司和国家电力调度通信中心提出。
本标准起草单位:电力工业部电力科学研究院、电力工业部武汉高压研究所、电力工业部西安热工研究院、华北电力科学研究院、西北电力试验研究院、华中电力试验研究所、东北电力科学研究院、华东电力试验研究院等。
本标准主要起草人:王乃庆、王火昆明、冯复生、凌愍、陈英、曹荣江、白健群、樊力、盛国钊、孙桂兰、孟玉婵、周慧娟等。

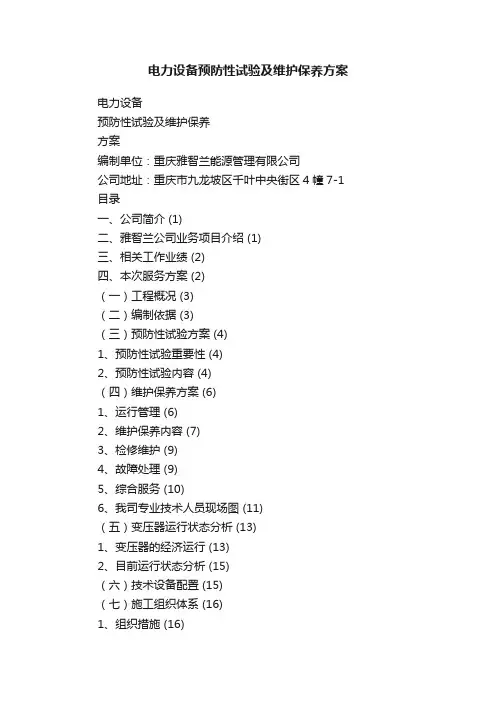

电力设备预防性试验及维护保养方案电力设备预防性试验及维护保养方案编制单位:重庆雅智兰能源管理有限公司公司地址:重庆市九龙坡区千叶中央街区4幢7-1 目录一、公司简介 (1)二、雅智兰公司业务项目介绍 (1)三、相关工作业绩 (2)四、本次服务方案 (2)(一)工程概况 (3)(二)编制依据 (3)(三)预防性试验方案 (4)1、预防性试验重要性 (4)2、预防性试验内容 (4)(四)维护保养方案 (6)1、运行管理 (6)2、维护保养内容 (7)3、检修维护 (9)4、故障处理 (9)5、综合服务 (10)6、我司专业技术人员现场图 (11)(五)变压器运行状态分析 (13)1、变压器的经济运行 (13)2、目前运行状态分析 (15)(六)技术设备配置 (15)(七)施工组织体系 (16)1、组织措施 (16)2、安全措施 (17)3、质量保障措施 (18)4、技术保证措施 (18)五、雅智兰公司的服务原则与宗旨 (19)六、雅智兰公司服务承诺 (20)绿地.保税电力设备预防性试验及维护保养方案一、公司简介重庆雅智兰能源管理有限公司(以下简称“雅智兰”)是重庆首家电力综合运行管理解决方案提供商;专业从事110KV及以下电气设备在线监测、配电系统远程在线托管服务、提供配电系统节能解决方案。
依托在线大数据监控中心实现对电气设备的在线托管以及设备维护、检修、调试、试验等“一站式”服务。
为用户搭建从被动应对到主动预防的安全、稳定、节能、高效的用电服务环境;目前,雅智兰公司运用具备自主知识产权的微机视频传导技术、红外测温与热成像技术与现代通讯技术相结合,通过自建大数据处理中心对用户的变电站(开闭所、配电房)、供配电网络、高低压电气设备实时在线综合运行环境和电能质量进行检测,开展全方位能效分析,同时实现用电需求侧的系统及设备缺陷和隐患进行主动防御,让用户体验到高品质的“一站式”服务;随着大数据“云端”建立,绿色智能电网的推广,雅智兰公司结合电力服务行业特点,积极引入国际电工行业先进管理理念,成功打造业界资深的电工技术服务团队和行业顶级的实用新型技术研发团队;以“专业、专注、全心”服务为理念,“安全、节能、高效”为宗旨,为各类用户提供专业、权威的“一站式”电力技术服务,缔造安全、稳定、节能、高效的坚强配电网络而不懈努力;专业,是我们服务的基石!专注,是我们品质的保障!全心,是我们诚挚的表现!雅智兰愿与您携手共创美好未来!二、雅智兰公司业务项目介绍1、电力设备试验:预防性试验、交接试验等2、代维护:全托管以及办托管3、电力设备的维护保养、缺陷处理、故障处理等。
风电场电气设备检修预试组织、安全、技术措施摘要在风电场运营过程中,电气设备的检修和预试是确保风电场正常运行的重要环节。
为了保障风电场电气设备的安全性、可靠性,必须重视电气设备的检修和预试组织与安全技术措施。
本文将介绍风电场电气设备检修预试的组织和安全技术措施,并探讨具体的技术细节。
简介风电场电气设备的检修和预试是保障风电场安全运行的重要环节,涵盖了变压器、发电机、开关柜、变频器、配电控制等多个方面。
在实际检修和预试过程中,必须严格执行标准程序和安全规范,避免因操作不当或安全措施不到位而导致的事故。
为此,组织电气设备检修预试的过程应当针对性强、技术规范、安全措施到位。
检修预试组织组织机构在电气设备检修预试的过程中,应该设立专门的检修预试组织机构,明确组织人员的角色、职责、权限等方面。
检修预试组织机构应包括:检修预试主任、技术负责人、安全负责人、设备监护人等。
其中,检修预试主任是组织机构的核心人员,统筹协调检修预试工作,负责检修预试的指导、管理和质量评估;技术负责人是检修预试技术方面的决策人,提供技术评估和技术支持;安全负责人是保障检修预试安全的执行者,负责制定安全计划、组织安全培训、实施安全措施;设备监护人是检修维护设备的具体承担人,负责检修预试操作和设备监护。
检修预试计划为了确保电气设备检修预试的有序、高效进行,必须严格依据检修计划和计划管理流程,根据设备的不同特点和功能要求,制定相应的检修预试计划。
检修预试计划主要包括:检修时间、检修内容、检修人员、检修工具以及安全措施等方面。
在制定检修预试计划的过程中,必须考虑到设备的实际操作要求和检修需求,保证计划的可行性和有效性。
设备准备在检修预试过程中,设备的准备工作也是至关重要的一环。
主要包括:设备清洗、设备备件准备、设备特殊工具的选配、设备充电、设备预加热等方面。
设备准备工作的充分做好,能够保证检修预试工作的顺利开展和高效完成。
安全技术措施操作规程电气设备的检修预试需要严格执行操作规程。
变压器预试方案一、引言变压器是电力系统中重要的电气设备之一,其正常运行对系统的可靠性和稳定性具有重要影响。
为了确保变压器在投运前能够稳定运行,预试工作是不可或缺的环节。
本文将介绍关于变压器预试方案的内容和步骤。
二、目的和要求1. 目的变压器预试的主要目的是验证变压器的设计、制造和装配等各个环节的质量和准确性,确保其技术指标符合要求,并能正常、稳定地运行。
2. 要求在变压器预试过程中,需要严格按照国家相关标准和规范的要求进行操作,并确保预试结果真实可靠。
同时,要求预试过程中的试验设备和仪器仪表要精确可靠,确保测试数据的准确性。
三、预试步骤1. 外观检查首先进行变压器的外观检查,包括检查各个部件的安装是否牢固、紧固件是否齐全等。
同时,还要检查变压器表面是否有损伤或者渗漏现象。
2. 冷态试验冷态试验是变压器预试的重要一环,其目的是验证变压器的绝缘性能和电气连接是否正常。
试验内容包括:(1)绝缘电阻测量:利用绝缘电阻表测量变压器的各绕组之间以及与大地之间的绝缘电阻;(2)绝缘油抽取和试验:抽取变压器绝缘油进行试验,包括介质损耗和介质电阻率试验等;(3)回路连通性检查:检查变压器的各个回路是否连接正确,是否存在接触不良的情况。
3. 热态试验热态试验是验证变压器运行稳定性和负载能力的重要环节。
试验内容包括:(1)负载损耗试验:按照设计负载情况下,测量变压器的负载损耗和温升情况,以验证其正常运行;(2)过载试验:在正常工作电流的基础上,进一步增大负载,观察变压器的温升情况和运行状态。
4. 其他试验根据需要,还可以进行其他试验,如绝缘油含水量试验、绝缘强度试验等。
这些试验的目的是全面了解变压器的性能和质量。
四、试验数据分析和评估通过以上试验,获得的数据需要进行分析和评估。
通过对比试验结果和设计要求,判断变压器是否符合预期要求,提出相应的改进建议。
五、总结与建议根据试验结果和分析,对变压器的性能和质量进行总结和评价,并给出相应的改进建议。
变压器预试方案一、引言变压器是电力系统中常用的电气设备之一,其功能是将电能从一个电路传输到另一个电路。
在使用变压器之前,进行预试是非常重要的,可以确保变压器的正常运行和安全性。
本篇文章将详细介绍变压器预试方案。
二、检查设备在进行变压器预试之前,首先需要对变压器本身进行全面的检查。
包括检查变压器的外观是否完好、设备连接是否牢固、是否有明显的损坏或破损等。
同时,还需要检查变压器的冷却系统、绝缘系统以及控制系统等部分。
三、绝缘测试绝缘测试是变压器预试中非常重要的环节。
可以通过绝缘电阻测试仪对变压器的绝缘系统进行测试,以确保其绝缘性能符合要求。
测试时,应按照规定的测试电压和测试时间进行测试,记录得到的绝缘电阻值,并判断其是否达到规定的标准。
四、油浸试验油浸试验是变压器预试中常用的一种试验方法,主要用于评估变压器的绝缘性能。
在油浸试验中,首先需要将变压器的绕组全部浸入绝缘油中,并加热至规定的温度。
然后进行一段时间的试验,期间要观察油中是否有气泡产生以及油变色等情况。
五、电流和负荷试验电流和负荷试验主要用于检测变压器的运行性能。
通过给变压器加上额定电压并连接负荷,观察变压器的电流是否正常,以及变压器是否能够承受额定负荷而不发生异常。
同时还可以测试变压器的温度上升情况,以评估其散热性能。
六、泄漏试验泄漏试验主要用于检测变压器的绝缘系统是否存在泄漏问题。
通过对变压器的高压绕组和低压绕组进行同步放电试验,观察是否有放电现象发生和泄漏的情况。
在试验过程中,还要记录放电的次数和泄漏的情况。
七、总结变压器预试是确保其正常运行和安全性的重要环节。
通过对设备的全面检查、绝缘测试、油浸试验、电流和负荷试验以及泄漏试验等一系列预试内容的进行,可以全面评估变压器的性能,并及时发现潜在问题,确保变压器的稳定运行。
总之,变压器预试方案是确保变压器运行安全和正常的关键步骤。
通过细致的检查和一系列的试验,可以有效评估变压器的性能,并及时采取相应的措施,确保变压器的可靠性和稳定性。
变压器预试方案变压器是电力系统中重要的电气设备,预试是保证其正常运行的必要手段之一。
本文将阐述变压器预试方案的相关内容,包括预试内容、预试方法以及注意事项等。
一、预试内容1. 匝间电阻测量:是检测变压器绕组中匝间短路的重要方法。
应在交流电动势下进行测量,找出存在的匝间短路,及时采取措施。
2. 振动测量:变压器的振动是其运行中出现的一种异常现象,长期存在对变压器会带来不良的影响。
通过振动测量可以及时发现这些问题。
3. 介质损耗测量:可以检测变压器油中潜在的短路、击穿等问题,及时对其进行维护。
4. 观察油位、外观:通过检查变压器油位是否达到规定要求、外观是否存在变形等情况,判断变压器的工作状态。
二、预试方法1. 匝间电阻测量方法:应在变压器维护期间进行。
可在非运行状态下进行,以减少伤害。
2. 振动测量方法:应在正常运行时进行。
可以借助振动传感器、加速度计等设备进行测量。
3. 介质损耗测量方法:可选择交流及直流介电常数测量仪、奥氏硬度计及高压耐压试验仪等设备进行测量。
4. 油位观察及外观检查方法:应在停电情况下进行。
通过观测油位计及变压器壳体的外观情况进行检测。
三、注意事项1. 开展之前需确定负荷状况及安全状态,做好预先准备,掌握专业技术。
2. 通过正规公司进行维护,遵循国家相关规定要求。
3. 严格执行换油、维护、操作、安全措施等要求,保证变压器运行的安全可靠。
4. 根据具体情况,执行相应的预试方案,及时汇总成果,分析、处理出现的问题。
总之,变压器是运行中不可或缺的重要设备,预试是保证其常态运行的必要手段。
在预试前一定要制定详细的预试方案,根据变压器实际情况采取相应措施,确保预试的科学性、有效性和安全性。
变压器预试方案一、背景介绍变压器是电力系统中常见的电气设备之一,用于改变电压的大小。
在安装和投入使用变压器之前,需要进行预试,以确保其正常运行和安全性。
本文将对变压器预试方案进行详细介绍。
二、预试目的1. 确保变压器的结构完好、零部件齐全,并消除潜在的缺陷。
2. 检验变压器的绝缘性能,确保其满足使用要求。
3. 预防运行过程中的事故和故障,提高变压器的可靠性和稳定性。
4. 检查变压器的运行参数,评估其性能和负荷能力。
三、预试内容1. 外观检查通过对变压器外观的检查,确认其表面无明显的损坏或污染,零部件无松动、破损等情况。
2. 绝缘测试利用高压测试仪对变压器的绝缘性能进行测试,包括绝缘电阻测试、局部放电测试和交流耐压测试等。
3. 功能测试对变压器的各项功能进行测试,包括温度控制、冷却系统、跳闸保护等功能的可靠性和灵敏度。
4. 负荷测试对变压器进行负荷测试,以评估其负荷能力和运行稳定性。
五、预试记录对每一项预试内容进行详细记录,包括测试结果、测试时间、测试人员等信息,以备后续分析和评估使用。
六、安全措施在预试过程中,需遵循相关的安全操作规程,确保测试人员和设备的安全。
七、数据分析和评估根据预试记录和测试结果,进行数据分析和评估,判断变压器是否满足使用要求,如有问题则进行相应的修理、改进或替换。
八、总结与建议针对预试过程中出现的问题和不足,进行总结和反思,并提出相应的改进建议,以提高变压器预试的效率和准确性。
结论:通过合理的变压器预试方案,可以确保变压器在投入使用前的质量和可靠性。
预试过程中的细致检查和测试不仅可以发现潜在的问题,还能对变压器的性能和安全进行评估。
因此,在施行变压器预试方案时,需要严格遵守相应的标准和规定,以确保测试的准确性和可靠性。
变压器预试方案变压器是电力系统中必不可少的电气设备,其作用是将高压电能转换为低压电能,用于供电给各种电气设备。
在使用变压器之前,需要对其进行预试,以确保设备的正常运行。
本文将就变压器预试方案进行介绍。
一、变压器预试的目的变压器预试是指在设备安装、调试、投入运行前对其进行测试,以检验设备各项性能是否达到设计要求,并查找哪些需要加以改善、调整或维修的情况。
通过预试,可以发现问题,避免故障,确保设备的安全、可靠运行。
二、变压器预试的内容1.设备验收在变压器到达现场后,要对其进行验收,确认其与订货单及技术文件相符,检查、清理设备表面,确保轴承、冷却系统等零部件的正常运转、无异常噪声和震动。
2.变比测量变压器的变比测量是变压器预试的重要环节。
测试人员可以通过变比测量,检测变压器的相间接线是否正确,变比是否符合设计要求,端部电压是否均衡,是否存在短路、断路、接地等故障。
3.绝缘电阻测试变压器绝缘电阻测试是预试工作中的关键步骤。
测试人员可以通过绝缘电阻测试,判断变压器的绝缘性能是否达到要求,避免因绝缘击穿导致电气事故的发生。
4.有载分接开关试验变压器有载分接开关试验是针对变压器有载分接开关的一个重要测试环节。
有载分接开关试验可以保证开断电流不产生过大的电弧,避免对设备造成损害,同时也可以检查有载分接的可靠性。
5.温升试验在变压器正式投入使用之前,要进行温升试验。
通过温升试验,可以检验变压器的冷却系统是否能够正常工作,同时也可以检查变压器的降温性能和温升是否超限。
6.油浸式变压器油品检查油浸式变压器的油品是设备正常运行的关键。
因此,在预试过程中,也需要对油品进行检查。
测试人员可以通过检查油品色泽、气味、含水率、酸值及电化学指标等,判断油品是否达到要求,避免因油品质量问题引起的故障。
7.接地电阻测试接地电阻测试是针对装置接地方案的一个重要测试环节,通过测试可以确定引入的接地电阻与规定符合。
同时,接地电阻测试还能够确保变压器接地系统的可靠性和安全性。
电气设备预防性试验方案为了发现运行中电气设备潜在的缺陷或隐患,预防电力事故的发生或设备损坏,保障设备长期安全稳定运行,根据用户需要,依照中华人民共和国电力行业标准《电力设备预防性试验规程》(DL/T 596-1996)相关规定,结合现有配电房内电气设备的配置和实际运行情况,特制定出预防性试验方案。
服务范围:电气主接线内所有电气设备的预防性检测
工作内容包括:电力变压器、电力电缆、断路器/负荷开关、隔离手车、避雷器、电压/电流互感器、母线、接地电阻、继电保护装置、中央信号装置、直流系统、电力电容器等等,具体明细如下:
一.电力变压器
检查:
1、检查浇注型绕组和相间连接线有无积尘、有无龟裂、变色、放电现象;
2、检查绕组压紧装置有无松动;
3、检查铁芯风道有无灰尘异物堵塞,有无生锈或腐蚀现象;
4、检查温控装置是否正常;
5、检查冷却装置包括电动机,风扇是否良好;
6、检查有无局部过热现象;
7、检查调压压板位置;
8、变压器的接地必须可靠;
维护:
1、整洁清理污秽物;
2、紧固各部位螺栓;
3、消除已发现的缺陷;
电气预防性试验:
1、测量绕组的直流电组;
2、测量绕组连同套管的绝缘电阻、吸收比或(和)极化指数;
3、绕组连同套管的交流耐压试验;
4、测温装置及其二次回路试验;
项目测试设备清单:
1、变压器直流电阻测试仪(BZC3395 保定市金达电气有限公司)
2、电子兆欧表(3125日本共立)
3、试验变压器(TDM-5KVA/50KV 武汉机电仪表成套工程有限公司)
4、试验变压器操作箱(XCJH3-5KVA 武汉机电仪表成套工程有限公司)
5、万用表(17B 美国福禄克公司)
二、电力电缆
检查:
1、电缆本体及电缆头清扫检查;
2、洞孔封堵检查;
维护:
1、整洁清理污秽物;
2、紧固各部位螺栓;
3、消除已发现的缺陷;
电气预防性试验:
1、测量绝缘电阻;
2、非破坏性直流耐压试验及泄漏电流测量
项目测试设备清单:
1、直流高压试验器(ZGS-Q120/2 苏州市华电电气技术有限公司)
2、电子兆欧表(3125 日本共立)
3、万用表(17B 美国福禄克公司)
三、断路器/负荷开关
检查:
1、档板机构及闭锁装置检查;
2、二次回路端子检查紧固;
维护:
1、整洁清理污秽物;
2、紧固各部位螺栓;
3、消除已发现的缺陷;
电气预防性试验:
1、测量绝缘电阻;
2、交流耐压试验;
3、辅助回路和控制回路交流耐压试验;
4、测量每相导电回路的电阻;
5、测量合闸接触器和分、合闸电磁铁线圈的绝缘电阻和直流电阻;
项目测试设备清单:
1、回路电阻测试仪(HLC5502 保定市金达电气有限公司)
2、高压开关测试仪(EST-5D 杭州西湖电子研究所)
3、试验变压器(TDM-5KVA/50KV 武汉机电仪表成套工程有限公司)
4、试验变压器操作箱(XCJH3-5KVA 武汉机电仪表成套工程有限公司)
5、电子兆欧表(3125 日本共立)
6、万用表(17B 美国福禄克公司)
四、隔离手车
检查:
1、机构及机械闭锁装置检查;
2、一次回路检查紧固;
维护:
1、整理污秽物;
2、紧固各部位螺栓;
3、消除已发现的缺陷;
电气预防性试验:
1、测量绝缘电阻;
2、交流耐压试验;
项目测试设备清单:
1、试验变压器(TDM-5KVA/50KV 武汉机电仪表成套工程有限公司)
2、试验变压器操作箱(XCJH3-5KVA 武汉机电仪表成套工程有限公司)
3、电子兆欧表(3125 日本共立)
五、避雷器
检查:
1、拆接一次、接地引线;
2、外绝缘外观检查;
3、检查放电计数器动作情况;
维护:
1、整洁清理污秽物;
2、紧固各部位螺栓;
3、消除已发现的缺陷;
电气预防性试验:
1、测量绝缘电阻;
2、直流1mA电压(U1mA)及0.75(U1mA)下的泄漏电流测量;项目测试设备清单:
1、直流高压试验器(ZGS-Q120/2 苏州市华电电气技术有限公司)
2、电子兆欧表(3125 日本共立)
六、电流/电压互感器
检查:
1、检查固体绝缘表面;
2、检查一次引线连接;
3、检查器身及夹件;
维护:
1、整洁清理污秽物;
2、紧固各部位螺栓;
3、消除已发现的缺陷;
电气预防性试验:
1、测量绕组的绝缘电阻;
2、绕组连同套管对外壳的交流耐压试验;
项目测试设备清单:
1、试验变压器(TDM-5KVA/50KV 武汉机电仪表成套工程有限公司)
2、试验变压器操作箱(XCJH3-5KVA 武汉机电仪表成套工程有限公司)
3、电子兆欧表(3125 日本共立)
4、单相调压器(TDGC2-5KVA 德力西集团电气有限公司)
5、大电流发生器(SLQ 武汉机电仪表成套工程有限公司)
6、万用表(17B 美国福禄克公司)
七、母线
检查:
1、检查固体支柱及套管绝缘表面;
2、检查一次母排连接;
3、检查套管屏蔽线连接;
维护:
1、整洁清理污秽物;
2、紧固各部位螺栓;
3、消除已发现的缺陷;
电气预防性试验:
1、测量绝缘电阻;
2、连同套管的交流耐压试验;
项目测试设备清单:
1、试验变压器(TDM-5KVA/50KV 武汉机电仪表成套工程有限公司)
2、试验变压器操作箱(XCJH3-5KVA 武汉机电仪表成套工程有限公司)
3、电子兆欧表(3125 日本共立)
八、接地装置
检查:
1、检查有效接地系统的电力设备接地引下线与接地网的连接情况;
2、检查接地系统各连接点的腐蚀情况;
维护:
1、整洁清理污秽物;
2、紧固各部位螺栓;
3、消除已发现的缺陷;
电气预防性试验:
1、测量接地系统的接地电阻;
项目测试设备清单:
1、嵌形接地电阻测试仪(MS2301 香港精密计测公司)
九、继电保护装置
检查:
1、保护装置电源检查;
2、绝缘检查;
3、版本检查;
4、刻度检查;。
