目录实验一系统认识实验 (2)实验二端口I/O输入输出实验 (14)实验三外部中断实验 (17)实验四定时器实验 (21)实验五串行口通信实验 (25)实验六串行通信的调试实验 (29)实验七数码管静态显示实验 (34)实验八数码管动态显示实验 (39)实验一系统认识实验一、实验目的1.学习Keil C51编译环境的使用；2.学习STC单片机的下载软件STC-ISP的使用；3.掌握51单片机输出端口的使用方法。
二、实验内容任选单片机的一组I/O端口，连接LED发光二极管，编写程序实现8个LED按二进制加1点亮。
三、接线方案单片机P10~P17/C51单片机接L0~L7/LED显示，如下图：图1-1实验线路四、实验原理51单片机有4个8位的并行I/O端口：P0、P1、P2、P3，在不扩展存储器、I/O端口，在不使用定时器、中断、串行口时，4个并行端口，32根口线均可用作输入或输出。
作为输出时，除P0口要加上拉电阻外，其余端口与一般的并行输出接口用法相同，但作为输入端口时，必须先向该端口写“1”。
例如P0接有一个输入设备，从P0口输入数据至累加器A中，程序为：MOV P0, #0FFHMOV A, P0若将P0.0位的数据传送至C中，程序为：SETB P0.0MOV C, P0.0五、实验步骤1、连接串行通信电缆和电源线；2、根据图1-1实验线路进行电路连接；3、将C51单片机核心板上的三个开关分别拨到“独立”、“运行”“单片机”；4、打开实验箱上的电源开关。
5、利用Keil C51创建实验程序，并进行编译生成后缀为.HEX的文件；6、利用STC-ISP软件将后缀为.HEX的文件下载到单片机ROM中；7、观察实验现象，并记录。
若实验现象有误请重复第5、6步。
六、参考程序ORG 0000H ;程序的开始LJMP MAIN ;转入主程序ORG 0200H ;主程序的开始MAIN: MOV P1,#00H ;P1口做准备M1: INC P1 ;P1口连接输出计数,LCALL DELAY ;转入延时子程序LJMP M1 ;循环DELAY: MOV R5,#255 ;延时子程序D1: MOV R6,#255DJNZ R6,$DJNZ R5,D1RETEND ;程序体结束七、思考题1、利用其他I/O口实现LED加1点亮功能；2、利用P1端口实现流水灯（左移或右移）功能；3、实现LED其他点亮功能。

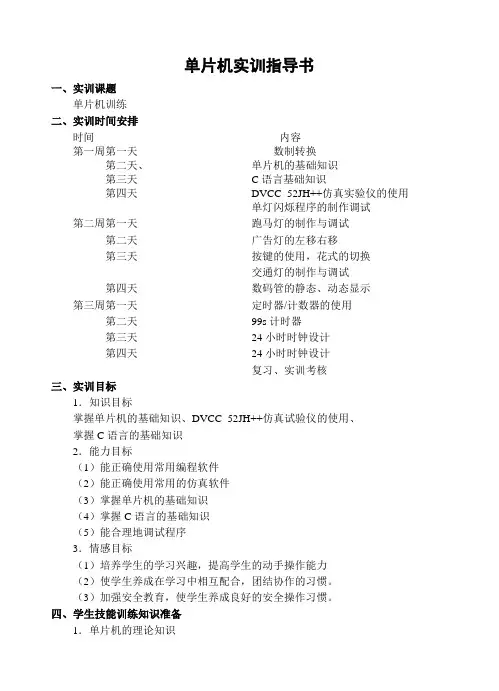

单片机实训指导书一、实训课题单片机训练二、实训时间安排时间内容第一周第一天数制转换第二天、单片机的基础知识第三天C语言基础知识第四天DVCC_52JH++仿真实验仪的使用单灯闪烁程序的制作调试第二周第一天跑马灯的制作与调试第二天广告灯的左移右移第三天按键的使用，花式的切换交通灯的制作与调试第四天数码管的静态、动态显示第三周第一天定时器/计数器的使用第二天99s计时器第三天24小时时钟设计第四天24小时时钟设计复习、实训考核三、实训目标1．知识目标掌握单片机的基础知识、DVCC_52JH++仿真试验仪的使用、掌握C语言的基础知识2．能力目标（1）能正确使用常用编程软件（2）能正确使用常用的仿真软件（3）掌握单片机的基础知识（4）掌握C语言的基础知识（5）能合理地调试程序3．情感目标（1）培养学生的学习兴趣，提高学生的动手操作能力（2）使学生养成在学习中相互配合，团结协作的习惯。
（3）加强安全教育，使学生养成良好的安全操作习惯。
四、学生技能训练知识准备1．单片机的理论知识2. C语言基础知识3．编译仿真软件的合理使用五、实训场地、设施要求配有keil c、仿真软件的电脑、DVCC_52JH仿真实验仪六、实训所需材料清单电脑、教材七、实训工艺规范要求1．电路连接布局合理、整齐美观2．程序编写符合一定的规范，排版比较合理3. 干扰信号尽量少八、技能训练步骤和操作要领1．检查电脑是否正常工作2. 编写合理地程序3. 按要求调试出合理的结果九、实训安全要求及处置预案1.佩戴鞋套2.准备好实训报告纸3.检电脑是否正常工作4.自检电路和程序6.注意事项①保护电脑及试验仪，保护好实验用的下载线和连接线②调试程序及时进行保存③注意编程调试的细节。
十、职业技能训练的反馈矫正措施在学生做的过程中，教师进行巡回指导，发现问题及时指出并加于纠正。
十一、实训报告、体会的书写要求1.条理清楚、文理通顺、语句符合技术规范、字迹工整、图表清楚。

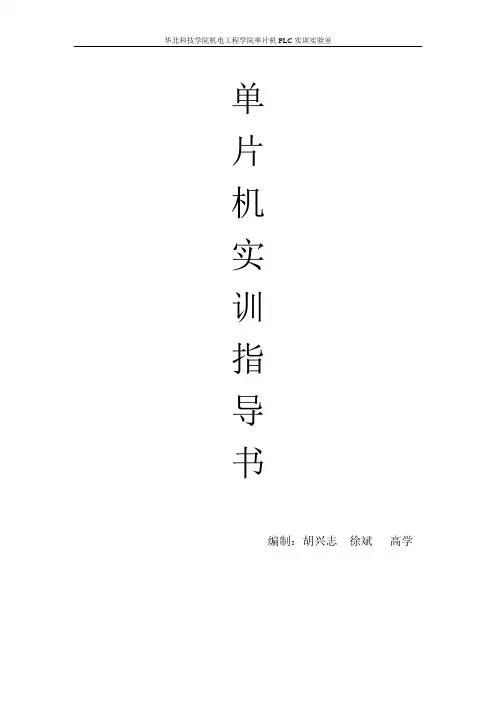

单片机实训指导书编制：胡兴志徐斌高学目录1 对象系统 (3)1.1 系列产品概述 (3)1.2 装置 (3)1.2.1 实验箱 (3)1.2.2 微处理器模块 (3)1.2.3 软件 (4)2. 微处理器概述及调试方法 (4)2. 1 STC 51系列单片机概述 (4)2.2 单片机调试方法 (4)3．单片机实验指导部分 (10)3.1 流水灯实验 (10)3.2 基本指令的编程练习 (13)3.3 旋转灯模拟 (16)3.4 键控数码管加减显示实验 (19)3.5 定时器控制数码显示 (24)3.6 生产流水线模拟系统 (29)3.7 五相步进电机的模拟控制 (34)3.8 十字路口交通灯控制 (39)3.9 机械手动作实验 (43)1 对象系统1.1 系列产品概述本设备采用西门子S7-200、S7-300、S7-400，以及三菱PLC、欧姆龙PLC、研华ADAM8000等PLC、以及单片机为核心(可根据用户要求另行选择)，集可编程逻辑控制器、微处理器控制器、编程软件、工控组态软件、模拟控制实验板、微处理器仿真对象、真实工业对象等于一体。
在本装置上，可直观地进行控制器的基本指令练习、多个控制器实际应用的模拟实验及实物实验。
整个系统结构紧凑、功能多样、使用方便，既能进行验证性、设计性实验，又能提供综合性实验，可满足本科、大专及中专等不同层次的教学实验要求，还可为研究开发提供实验平台。
提供各种形式的硬件装置系统，包括墙面形式、台架形式、桌面形式、斜台箱式与普通铝合金箱式等多种形式。
产品的模块是独立的，可以任意选择安装到小型台架或大型台驾的模块类型。
甚至可以安装其他控制系统，以便进行PLC与其他设备的协同处理或联网运行。
不像其他厂家，完全由发光管组成的实验系统，而是提供了多个真实模型，包括：小型电梯系统、小型直线机械运动控制系统、小型的旋转角度控制系统、温度控制系统、电机转速控制系统等等。
1.2 装置1.2.1 实验箱A8000B型箱式控制器实验装置由实验箱、控制器、软件、实验选件、配件等部分组成。
μVision2 支持所有的Keil 80C51 的工具软件，包括C51 编译器、宏汇编器、链接器/定位器、软硬件调试器和目标文件到HEX 格式文件转换器等，μVision2 可以自动完成编译、汇编、链接程序等操作。
μVision2 具有强大的软件环境、友好的操作界面和简单快捷的操作方法。
双击桌面上的Keil μVision2 快捷图标，可以进入如图1-1 所示的集成开发调试环境，各种调试工具、命令菜单都集成在此开发环境中。
菜单栏提供了各种操作菜单，如编辑器操作、工程维护、程序调试、窗体选择以及操作帮助等。
工具栏按钮和快捷键可以快速执行μVision2命令。
常用的菜单栏及相对应的工具栏按钮与快捷键介绍如表1-1～表1-6所列。
图1-1μVision2 集成环境界面表1-1 文件菜单和文件命令（File）表1-2 编辑菜单和编辑器命令（Edit）表1-3视图菜单（View）表1-4工程菜单和工程命令（Project）表1-5 调试菜单和调试命令（Debug）表1-6外围器件菜单（Peripheral）第2章单片机原理实验通过本章的实验，旨在使学生掌握Keil C51 的操作方法，学习80C51 的指令系统及汇编语言的程序设计方法。
2.1系统认识实验2.1.1实验目的1. 学习Keil C51 集成开发环境的操作；2. 熟悉TD-51 系统板的结构及使用。
2.1.2实验设备PC机一台2.1.3实验内容编写实验程序，将00H～0FH共16个数写入单片机内部RAM的30H～3FH空间。
通过本实验，学生需要掌握Keil C51软件的基本操作，便于后面的学习。
2.1.4实验步骤1. 创建Keil C51 应用程序在Keil C51 集成开发环境下使用工程的方法来管理文件，所有的源文件、头文件甚至说明性文档都可以放在工程项目文件里统一管理。
下面创建一个新的工程文件C51.Uv2，以此详细介绍如何创建一个Keil C51 应用程序。

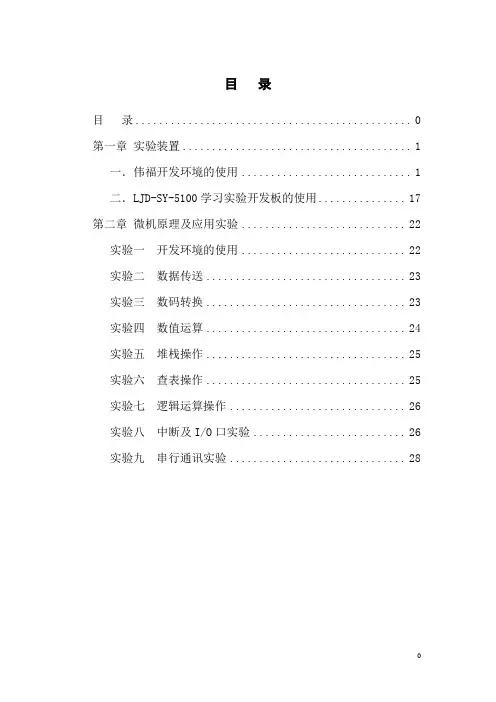

目录目录 0第一章实验装置 (1)一．伟福开发环境的使用 (1)二．LJD-SY-5100学习实验开发板的使用 (17)第二章微机原理及应用实验 (22)实验一开发环境的使用 (22)实验二数据传送 (23)实验三数码转换 (23)实验四数值运算 (24)实验五堆栈操作 (25)实验六查表操作 (25)实验七逻辑运算操作 (26)实验八中断及I/O口实验 (26)实验九串行通讯实验 (28)第一章实验装置一．伟福开发环境的使用1．菜单文件菜单选项●文件 | 打开文件打开用户程序，进行编辑。
如果文件已经在项目中，可以在项目窗口中双击相应文件名打开文件。
●文件 | 保存文件保存用户程序。
用户在修改程序后，如果进行编译，则在编译前，系统会自动将修改过的文件存盘。
●文件 | 新建文件建立一个新的用户程序，在存盘的时候，系统会要求用户输入文件名。
●文件 | 另存为将用户程序存成另外一个文件，原来的文件内容不会改变。
●文件 | 重新打开在重新打开的下拉菜单中有最近打开过的文件及项目，选择相应的文件名或项目名就可以重新打开文件或项目。
●文件 | 打开项目打开一个用户项目，在项目中，用户可以设置仿真类型。
加入用户程序，进行编译，调试。
系统中只允许打开一个项目，打开一个项目或新建一个项目时，前一项目将自动关闭。
伟福开发环境的项目文件包括仿真器设置，模块文件，包含文件。
仿真器设置包括仿真器类型，仿真头(POD)类型，CPU类型，显示格式和产生的目标文件类型，可以用以下几种方法设置仿真器。
✧在项目窗口中双击第一行，将打开仿真器设置窗口，对仿真器进行设置。
✧按鼠标右键，在弹出菜单中选择[仿真器设置]。
✧主菜单| 仿真器| 仿真器设置。
加入模块文件✧按鼠标右键，在弹出菜单中选择[加入模块文件]。
✧主菜单| 项目| 加入模块文件。
加入包含文件✧按鼠标右键，在弹出菜单中选择[加入包含文件]。
✧主菜单| 项目| 加入包含文件。

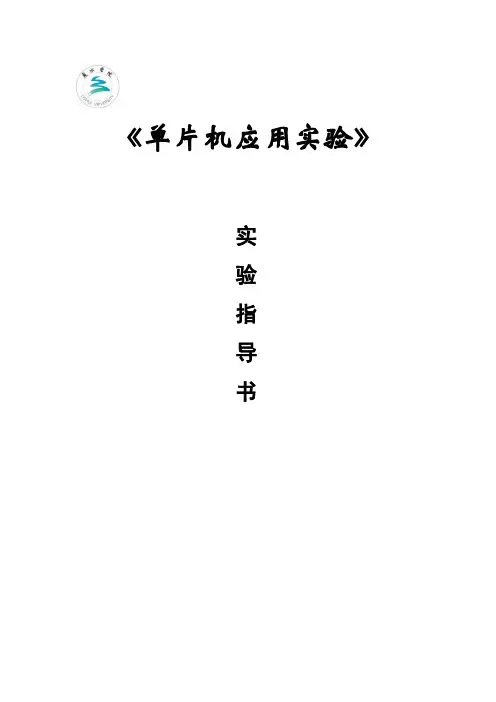

《单片机应用实验》实验指导书目录实验一Keil µVision的使用 (1)实验二汇编语言程序设计 (5)实验三C51程序设计与Proteus仿真 (9)实验四中断与定时/计数器 (13)实验一 Keil µVision 的使用一、实验目的掌握Keil µVision 的使用； 掌握单片机汇编程序的调试方法。
二、实验原理Keil µVision 是美国Keil Software 公司出品的单片机集成开发环境，具有单片机C 语言或汇编语言程序编辑、编译或汇编、连接、调试等功能，允许设置断点，查看程序存储器、数据存储器和SFR 的内容，以图形的方式显示SFR 或变量内容随时间的变化，是目前单片机开发最常用的软件工具。
运行Keil µVision 后，程序窗口如图1-1所示。
其中项目窗口用于管理工程项目所包含的文件，源程序窗口用于程序编辑，编译信息窗口输出编译或汇编的状态信息。
各个窗口可以悬浮（Floating ）在主窗口之上，也可以停泊（Docking ）在主窗口中，单击程序主窗口Window 菜单的Rest View to Defaults 命令，将窗口恢复成默认状态。
图1-1 Keil µVision 程序窗口三、实验环境Windows XP ； Keil µVision 4；四、实验内容1．建立项目双击桌面Keil µVision 图标或单击开始菜单的Keil µVision 命令运行程序，出现图1-1所示的程序窗口。
在主程序菜单栏单击Project 菜单的New µVision Project 命令，出现创建新文件对话框，为项目文件命名并选择存放路径（建议为每一个项目建立独立的文件夹）。
单击保存按钮，出现图1-2所示器件选择对话框，在Data base 列表中选择Atmel 公司的A T89C52，作为项项目窗口源程序窗口编译信息窗口目使用的单片机。
《单片机系统设计技术》实验指导书适用专业: 电气、自动化、信息等编写单位: 电气信息学院编写人: 曹 林审核人:审批人:批准时间:年月日目 录实验1 IO控制LED流水灯实验 (3)实验2 IO控制数码管动态扫描实验 (5)实验3 外部中断实验 (8)实验4 定时器应用控制实验 (10)实验5 UART实验 (12)实验6 键盘扫描输入编程 (14)实验7 UART与PC对话实验 (17)实验8 ADC数据采集实验 (19)实验1 IO控制LED流水灯实验1．实验目的1）、熟悉KEIL编程环境和调试环境。
2）、掌握单片机汇编语言和指令的用法。
3）、理解简单的IO控制程序，延迟子程序，并对其修改，使其功能改变。
2．实验设备硬件： PC 机，单片机教学实验开发平台；软件： KEIL集成开发环境、STC ISP程序下载软件。
3．实验内容使用P0口控制8个LED 进行流水灯显示。
4．实验预习要求和实验准备要求预习教科书关于单片机硬件架构内容、IO口的内容，特殊寄存器内容。
预习汇编程序编写、MCS-51指令表。
带上教科书、U盘、具备二进制和十六进制转换的科学计算器。
5．实验原理和步骤1）实验原理（1）实验原理图图1 P0口连接的8盏LED灯从图1中可以看出：如果需要把LED点亮有两个条件，其一是需要用短接帽把J1的2脚和3脚短接，在PCB上就是将电路板左上角LED和VCC短接起来；其二是P0.X口给出低电平，让电流从VCC开始流经限流电阻、LED后进入单片机的P0.X口，最后到单片机内部的地线上。
因此，简单地说就是在短接帽接好的前提下，向P0.X口写0则LED将点亮，写1则LED将熄灭。
图中网络标识PORT0_0、PORT0_1……PORT0_7和单片机P0.0、P0.1……P0.7连接，可观察原理图上单片机P0口的网络标识也是PORT0_0、PORT0_1……PORT0_7。
2）实验步骤（1）启动KEIL集成开发环境，按照《KEIL使用方法》中描述步骤进行工程建立、汇编源程序文件添加。

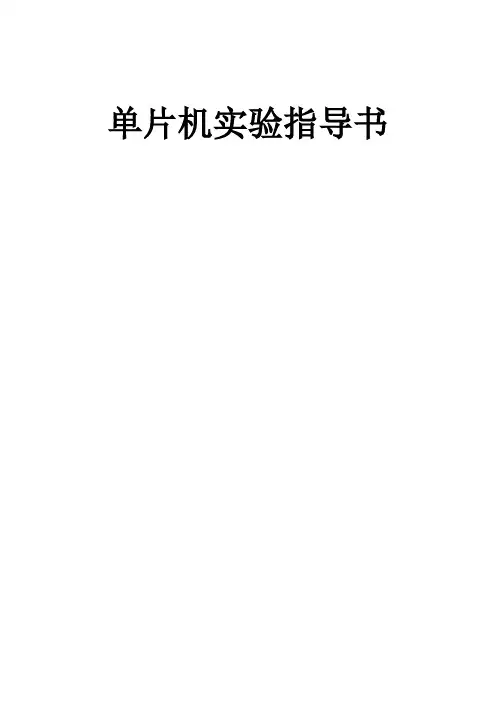

单片机实验指导书目录一、基础知识1.A VR MEGA16学习板简介 (1)2.A VR Studio 使用环境简介 (3)3.ICC使用环境简介 (7)4.下载程序说明 (12)二、实验内容1.熟悉实验环境 (14)2.I/O口实验 (18)3.秒表时间显示实验 (19)4.串口通信实验 (21)一、基础知识1. AVR MEGA16学习板简介a. 简介：A VR MEGA16 学习板专为A VR单片机初学者设计，简单实用是本学习板的最大特点。
布局合理，模块划分清晰符合正常使用习惯。
电路简单，安排了最常用最实用的功能电路，接口上尽量不复用。
人性化设计，学习板没有追求那些高级的热门的功能实验，集成了A VR单片机学习必不可少的A VR ISP下载线，可以直接与PC机连接通过STK500 标准界面进行程序下载。
b. 学习板实物图片：c. 硬件资源：AT Mega16，A VR 单片机主芯片，内包含有：16K Flash、512Byte EEPROM、1K SRAM。
学习板上CPU 可升级到AT Mega32，以完成更大容量需要。
AT24C02，I2C总线器件，EEPROM数据存储器，256Byte EEPROM。
74HC595，SPI 总线器件，SPI 总线并口扩展器件，8 位移位寄存器。
DS1302，时钟芯片。
RS232，RS232 接口芯片。
8 个输入按键、1 个中断输入按键、1 个复位按键。
4 位动态扫描LED 数码管、8 位LED 发光二极管。
1 个无源蜂鸣器，1 个A/D 输入可调电阻器。
LCD 接口，液晶显示屏接口，可接LCD1602 及LCD12864 液晶屏，LCD 为选配件。
A VR JTAG 仿真接口，A VR ISP 下载接口。
板上集成有STK500 V2.0 版本的A VRISP 下载器d. A VR MEGA16学习板接口说明：(1). 接口说明(2). 跳针（短路块）说明：2. AVR Studio使用环境简介(1). 安装方式：双击安装文件A VR Studio V4.13 b528.exe，见到如下安装界面：图1.2.1 安装界面点击Next，选择I accept the terms of the license agreement 这个选项，继续点击Next。

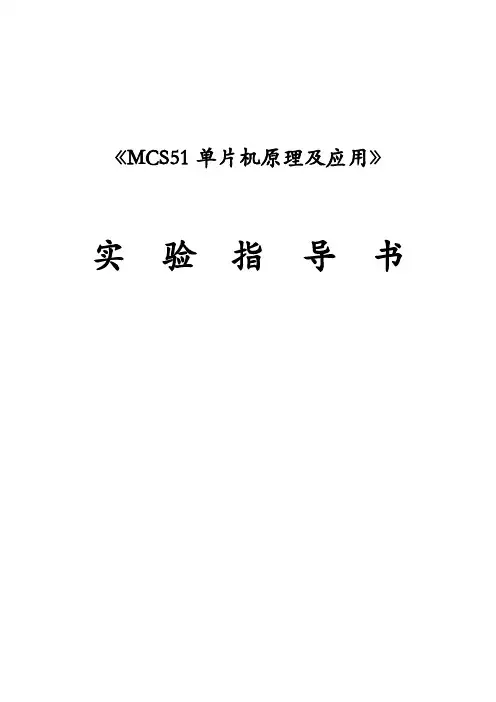

《MCS51单片机原理及应用》实验指导书唐山学院电工电子实验教学中心年月前言一．单片机原理实验的任务单片机原理实验是单片机原理及应用课程的一部分，它的任务是：1.通过实验进一步了解和掌握单片机原理的基本概念、单片机应用系统的硬件设计及调试方法。
2.学习和掌握单片机应用系统程序设计技术。
3.提高应用计算机的能力及水平，提高逻辑思维及动手能力。
二．实验设备单片机实验所使用的设备由计算机、单片机实验开发系统（见下图0-1），其中计算机是软件开发平台，主要完成程序编辑、编译、下载程序等任务；单片机实验开发系统是硬件开发平台，是基于51/196单片机的扩展实验系统。
计算机和单片机实验开发系统之间是通过RS232串行接口进行通信的。
图0-1 单片机原理实验设备单片机实验开发系统配有开关电源、单片机、晶振、存储器、可编程并行接口芯片、键盘显示控制芯片、24键键盘、六位LED数码管显示、A/D及D/A转换芯片、简单输出口2个、简单输入口1个、逻辑电平输入开关、发光二极管显示电路，并配有小直流电机、步进电机、继电器、音响等驱动电路。
在计算机软件的控制下可完成单片机基本实验及综合设计性实验项目。
所有的MCS51单片机原理及应用课程实验都是在这套实验系统上完成的。
三．对参加实验学生的要求1.阅读实验指导书，复习与实验有关的理论知识，明确实验目的，了解内容和方法。
2.按实验指导书要求进行接线和操作，经检查和指导老师同意后再通电。
3.在实验中注意观察思考，记录有关数据和程序，并由指导教师复查后才能结束实验。
4.实验后应断电并返回WINDOWS下关闭计算机，整理实验台，恢复到实验前的情况。
5.认真写实验报告，按规定格式写出程序流程图、程序、并分析实验结果、完成思考题等。
字迹要清楚，结论要明确。
爱护实验设备，遵守实验室纪律。
*注：本实验指导书适用于MCS51单片机原理及应用A、单片机原理及应用B等课程。
目录第一章MC51单片机原理及应用实验 (3)实验一P1口实验（验证性） (3)实验二外部中断实验（验证性） (5)实验三定时器实验 (7)实验四串行口实验--串并转换实验 (9)实验五数码显示实验 (11)实验六A/D转换实验 (13)实验七数字电子钟实验（综合性） (15)实验八D/A转换实验 (16)实验九简单I/O口扩展实验 (18)实验十步进电机实验 (20)实验十一直流电机实验 (22)实验十二PC机与单片机串行通信实验 (24)实验十三继电器与电子音响实验 (26)实验十四8255可编程并行接口实验 (28)实验十五键盘显示接口实验 (30)第二章单片机开发实验系统及TMSD调试程序 (32)第一节单片机开发实验系统 (32)第二节TMSD源语言调试程序简介 (35)第一章MCS51单片机原理及应用实验实验一P1口实验一．实验目的1.学习P1口的使用方法。
《单片机原理与应用》课程实验指导书电子、机电及电气项目与自动化专业适用吴茂屈莉莉王飞编佛山科学技术学院二00 九年十月前言以往我校的单片机实验教案通常是使用启东DAIS 系列单片机微机仿真实验系统进行单片机实验教案的，DAIS 系统可以做二十多项实验，系统机构十分复杂，功能非常强大，但是在使用过程中也发现了一些不足的地方那个: 厂家为了技术保密，把核心电路都屏蔽了，我们不能了解实验系统的工作原理，另外系统庞大，不方便学生带回宿舍实验，不方便学生课外学习。
根据我校学生对单片机课程学习的需求, 我们在参考其他公司的产品的基础上，结合课程的实际情况，开发了适合学生入门学习的单片机学习板，FD-51 学习板，该学习板设置了包括LED数码管、LCD1602液晶、AD\DA转换器件等单元电路，可以做几十个单片机实验，而且本实验板我们是以配件的形式提供给学生，让学生自己焊接调试线路板。
学生不但可以学习软件编程技术，还可以学习硬件焊接及调试技术，可以更好地锻炼学生的动手操作能力。
目录系统介绍 (2)软件实验：实验一清零程序............. (4)实验二拆字程序.................... .. (5)实验三拼字程序.................... .. (5)实验四数据区传送子程序 (6)实验五查找相同数个数 (6)硬件实验：实验A 工业顺顺序控制 (7)实验B 简单IO口扩展实验 (8)实验一P1 口输出流水灯实验 (11)实验二P1 口输出交通灯实验 (11)实验三八段数码管显示实验 (12)实验四键盘实验.................. . (12)实验五遥控解码实验 ............. .. (12)实验六计数器实验..................... .. (13)实验七继电器控制实验 .................... (13)实验八定时器实验 (14)实验九单片机串行口通讯实验 (14)实验十电子时钟 (14)实验十一外部中断实验＜急救车与交通灯） (15)实验十二AT24C02读写实验...... .......... . (15)实验十三93C46读写实验....... ........... (16)实验十四LCD1602字符型液晶控制显示实验 (16)实验十五LCD12864点阵型液晶控制显示实验 (17)实验十六A/D转换（数字电压表＞实验 (17)实验十七D/A转换（波形发生器＞实验 (18)实验十八计算机温度数据采集与处理 ............... . (19)系统介绍一、FD-51单片机学习板简介为了适应我校单片机课程教案的需要，我们在参考其他厂家学习板的基础上，再根据我校单片机课程教案大纲的要求，基于简单、使用的原则，开发了FD-51 单片机实验板。
单片机原理和接口技术实验指导书襄樊学院物理和电子信息技术系实验要求1.进入实验室前完成的部分1）认真阅读实验指导书，弄懂实验原理和实验内容。
2）编写实验所要用到的程序，将其放在U盘上。
3）写出预习报告。
2. 进入实验室后完成的部分1）建立工程，加入已准备好的程序文件。
2）对程序进行调试，修改错误，获得要求的结果。
3）保存调试后的程序。
3.实验结束后的部分对实验结果进行分析、总结，写出实验报告。
实验报告内容及格式1.实验目的2.实验设备3.实验原理及环境4.实验内容只做文字叙述，程序部分放在程序清单中。
流程图也可不画。
5.程序清单本实验使用的完整程序。
如果使用了本实验或前面实验中完全相同的子程序，可不列写，只做注明即可。
6.实验步骤7.实验总结主要包括对实验结果、调试过程、错误及产生的原因的分析，以及本次实验的重要收获等。
此项为实验成绩评定的重要依据。
实验1 Keil C51的使用（汇编语言）实验目的：初步掌握Keil C51（汇编语言）和ZY15MCU12BD型综合单片机实验箱的操作和使用，能够输入和运行简单的程序。
实验设备：ZY15MCU12BD型综合单片机实验箱一台、具有一个RS232串行口并安装Keil C51的计算机一台。
实验原理及环境：在计算机上已安装Keil C51软件。
这个软件既可以和硬件（ZY15MCU12BD型综合单片机实验箱）连接，在硬件（单片机）上运行程序；也可以不和硬件连接，仅在计算机上以虚拟仿真的方法运行程序。
如果程序有对硬件的驱动，就需要和硬件连接；如果没有硬件动作，仅有软件操作，就可以使用虚拟仿真。
实验内容：1.掌握软件的开发过程：1）建立一个工程项目选择芯片确定选项。
2）加入C 源文件或汇编源文件。
3）用项目管理器生成各种使用文件。
4）检查并修改源文件中的错误。
5）编译连接通过后进行软件模拟仿真。
6）编译连接通过后进行硬件仿真。
7）I A P 编程操作2.按以上步骤实现在P1.0输出一个频率为1Hz的方波。
3.在2的基础上，实现同时在P1.0和P1.1上各输出一个频率同为0.5Hz但电平状态相反的方波。
预习要求：1.熟悉使用Keil C51的各步骤。
2.理解实验内容2中程序的工作原理。
3.编写实验内容3所需要的程序。
实验步骤：以下假定你在E:\TEST 文件夹下学习、运行Keil1.建立一个工程项目选择芯片确定选项如图1-1所示：①Project→②New Project→③输入工程名test→④保存工程文件（鼠标点击保存按钮）图1-1创建工程名弹出下一界面。
如图1-2所示：①选CPU厂家（Atmel）→②选CPU型号(89C51), ③选好后确定图1-2选厂家,选CPU 型号接着选晶振频率及生成HEX 文件等。
如图1-3所示：①Project→②Options for Target ‘Target 1’…→③在Target中→④更改CPU 晶振频率为12MHz→⑤在Output中→⑥选择生成HEX 格式其它采用缺省设置→⑦选好后确定。
图1-3选晶振频率及生成HEX 文件等窗口2.建立汇编源文件如图1-4所示：①File→②New, ③弹出源文件编辑窗口。
输入以下源文件：ORG 0000HAGAIN：CPL P1.0MOV R0，#10 ;延时0.5秒LOOP1：MOV R1，#100LOOP2：MOV R2，#250DJNZ R2，$DJNZ R1，LOOP2DJNZ R0，LOOP1SJMP AGAINEND图1-4进入编辑源文件窗口源程序编写完后，①File→②Save As 将文件以test.asm保存在E:\test 目录下，获得汇编语言源程序。
3.用项目管理器生成(编译)各种使用文件①点击Target 1 前之+ 号→出现②Source Group1→③点击它并按鼠标右键会生弹出下拉菜单见图1-5编译文件文件窗口→选择④Add Files to Group ‘ Source Group 1’ →⑤点击add向项目中添加Test.asm 源文件→⑥点击close关闭Add Files to Group ‘ Source Group 1’窗口→⑦在Source Group 1 前会出现一个+号→⑧点击之弹出test. asm 文件名点击该文件名→⑨主窗口中会出现该程序图1-5进入编译文件文件窗口编译：Project→Build target 就会生成一系列到文件如OBJ 文件LST 文件HEX文件等。
4.检查并修改源文件中的错误如果在源文件中存在错误在Output 窗口中会出现错误提示信息，你可以在源程序中进行修改，然后存盘后重新Build 观察错误提示信息。
5.编译连接通过后进行软件模拟仿真Debug→Start/Stop Debug Session进入软件模拟的仿真窗口，可使用单步、设断点来进行调试和除错。
6.编译连接通过后进行硬件仿真实验箱的仿真串口必须和PC 机串口连接，通电，拨位开关K10必须拨在B端，连接P10和L0，连接P11和L1，设置硬件实时仿真调试选项:Project→Options for Target ‘Targetl’→Debug.硬件实时仿真调试选项窗口,见图1-5选硬件仿真选项,按确定按钮确定。
图1-5硬件实时仿真调试选项窗口进入硬件实时调试窗口后,可打开各种观察窗口,进行单步断点运行到光标连续执行等操作，无误后可连续运行观察LED发光管的显示效果。
注意退出时须按单片机的复位按键SS10，在进行硬件连接前最好也先按单片机的复位按键SS10。
7.I A P 编程操作在硬件调试正确后(实质上用户程序已写入器件了,IAP 即在使用中编程),只需使K10拨至A端,用户程序就100 年不变，实验箱的内置仿真器就可脱离PC 机工作。
通电复位后,就能正确执行上次调试通过的程序。
如果开机通电或复位时,K10处于B端, 则上次调试通过的程序有可能会冲掉,因为当K10处于B端时,实验箱内置仿真器器认为用户要进入仿真状态,所以对器件内存进行清理,造成程序被改写,请千万要注意K10按钮工作状态.如果用户系统用实验箱内置仿真器调试通过,可把用户程序编译通过的*.HEX文件,用万用编程器(烧录器)写到8X5X 单片机中,用8X5X 单片机取代实验箱内置仿真器的CPU工作.8.修改以上程序，实现同时在P1.0和P1.1上各输出一个频率为1Hz但电平状态相反的方波。
重要提示：1.指令中的“,:;”是西文字符，切不可使用中文符号；数字“0”和字符“o”不可混淆。
2.以上菜单操作都可以点击工具栏中的相应图标快速实现。
3.退出硬件连接可以按SS10，在进行硬件连接前最好也按一次SS10。
4.生成源文件的方法:①从键盘上输入源文件;②用其他编辑软件（包括Microsoft Word）编辑源文件,然后复制到Keil C51 文件窗口中,使Word 文档变为TXT 文档,这种方法最好,可方便输入中文注释;③也可装入在其它编辑软件中编辑的源文件如: *.asm/*.a51/*.c... 等。
实验2 十六进制和十进制的转换实验目的：实践汇编语言顺序结构的编程方法，掌握十六进制数转换成十进制数的编程实现，掌握单步运行程序的基本技巧。
实验设备：ZY15MCU12BD型综合单片机实验箱一台、具有一个RS232串行口并安装Keil C51的计算机一台。
实验原理及环境：将十六进制数转换成十进制数有多种方法，比较典型的是用待转换数除以权值的方法，即依次除以100、10，则各次的商和最后的余数就是所需要的十进制数。
实验内容：将放在片内RAM30H中的2位十六进制数转换成3位十进制数，按照从高位到低位的顺序分别放入31H～33H中（即非压缩的BCD码）。
在本实验中，要求使用单步方式运行，以便观察各单元的变化过程。
预习要求：理解实验原理，熟悉实验环境。
编写实现本实验要求的程序，并生成*.asm文件，将这个文件放在U 盘上备用。
实验步骤：1.建立一个工程，将在预习中做好的*.asm文件加入。
2.调出存储器编辑窗口，将30H单元修改成某一值。
3.在希望停下来的指令上设断点，然后运行，在断点处停下来后，再单步运行，可以看到各单元的变化情况。
运行完最后一条指令后，在31H～33H中应获得30H中十六进制数对应的十进制数。
重要提示：1.指令中的“,:;”是西文字符，切不可使用中文符号；数字“0”和字符“o”不可混淆。
2.本实验可以不用硬件连接，以软件仿真的方法即可进行。
3.程序的起始地址必须为0000H（以后各实验均同）。
4.对程序修改后必须退出连接，进行编译后再重新进行连接才能生效（以后各实验均同）。
5.调出存储器编辑窗口方法是：操作View→Memory Window，或点工具栏中的相应图标。
6.存储器编辑窗口可以编辑3个空间，可以用Adress调出。
在Adress中键入d:xxH或0Xxx将从地址xxH开始显示片内RAM的低128字节和特殊功能寄存器SFR；在Adress中键入i: xxH或0Xxx将从地址xxH开始显示片内RAM；在Adress中键入c: xxxxH或0Xxxxx将从地址xxxxH开始显示程序存储器；在Adress 中键入x: xxxxH或0Xxxxx将从地址xxxxH开始显示片外RAM。
7.将鼠标指针放在存储器编辑窗口中的某个数据上点击右键，在弹出的窗口中点Modify Memory at……可以修改其值。
如果要修改连续多个单元,可以在数据之间用“,”隔开。
8.设断点可以用Debug中的Insert/Remove Breakpoint或点击工具栏中的相应图标快速实现。
运行可用Go。
6.单步运行可以用Debug中的Step(纯单步)、Step Over(将子程序调用作为一条指令运行)或点击工具栏中的相应图标快速实现。
10.在运行过程中如果希望中止当前运行，从头开始，可以点击工具栏中的RST图标实现。
实验3 8段LED显示器动态显示实验目的：掌握8段LED显示器的使用及显示程序的设计方法。
实验设备：ZY15MCU12BD型综合单片机实验箱一台、具有一个RS232串行口并安装Keil C51的计算机一台。
实验原理及环境：1. 实动态方式驱动。
即验箱上有6位8段LED显示器，采用使一位LED显示器显示内容一段时间，然后下一位LED显示器显示内容一段时间……，周而复始。
只要刷新频率不小于50Hz，就可以获得清晰稳定的显示效果。
2.MCS-51CPU通过一片8255对8段LED显示器进行段驱动和位驱动，8255的A口、B口、C口、控制口的地址分别为片外RAM的4000H、4001H、4002H、4003H。
3.LED显示器的各段由8255的B口驱动，低电平对应段发光，高电平对应段熄灭。
