乙醇_水精馏塔设计说明

乙醇及水的精馏塔设计
首先，需要确定乙醇和水的混合物的物理性质。

乙醇和水的沸点非常
接近，因此在设计精馏塔时，必须考虑适当的操作条件，以便有效地分离
乙醇和水。

在精馏塔的设计过程中，首先需要选择适当的塔型。

常见的乙醇和水
的分离塔包括简单塔和精馏塔。

简单塔由一个塔板组成，可用于低温分离，而精馏塔则包含多个塔板，可以提供更高的分离效率。

其次，需要考虑精馏塔的高度。

精馏塔的高度决定了分离的效率。

通
常情况下，精馏塔的高度越高，分离效率越高。

然而，高塔会增加成本和
能耗，因此需要在效率和经济性之间做权衡。

此外，需要选择适当的回流比。

回流比是指流经塔板上部的液体返回
到塔底的比例。

适当的回流比可以提高分离效率，但过高的回流比可能导
致能耗过高。

还需要考虑乙醇和水的进料浓度。

通常情况下，浓度较高的进料可以
提高分离效果，但也会增加能耗。

因此，需要找到一个经济和效率之间的
平衡点。

在设计乙醇和水的精馏塔时，还需要考虑传热和传质方面的问题。

特
别是在塔内的塔板上，需要考虑适当的传热和传质设备，以确保有效的分离。

最后，需要进行塔的热力学计算和模拟，以评估设计的可行性和最佳
性能。

这可以通过使用软件模拟工具，如Aspen Plus、CHEMCAD等来完成。

综上所述，乙醇及水的精馏塔设计需要考虑塔的类型、高度、回流比、进料浓度等因素。

通过综合考虑这些关键参数，可以设计出经济、高效的
乙醇和水精馏塔，满足工业生产的需求。

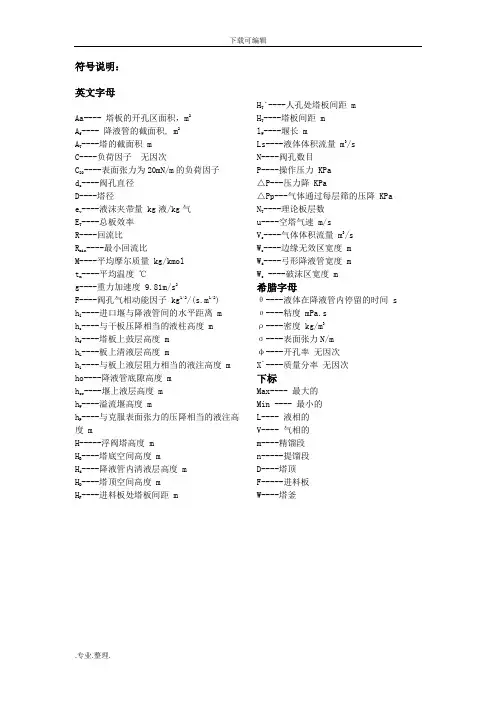

符号说明：英文字母Aa---- 塔板的开孔区面积，m2A f---- 降液管的截面积, m2A T----塔的截面积 mC----负荷因子无因次C20----表面张力为20mN/m的负荷因子d o----阀孔直径D----塔径e v----液沫夹带量 kg液/kg气E T----总板效率R----回流比R min----最小回流比M----平均摩尔质量 kg/kmolt m----平均温度℃g----重力加速度 9.81m/s2F----阀孔气相动能因子 kg1/2/(s.m1/2)h l----进口堰与降液管间的水平距离 mh c----与干板压降相当的液柱高度 mh f----塔板上鼓层高度 mh L----板上清液层高度 mh1----与板上液层阻力相当的液注高度 m ho----降液管底隙高度 mh ow----堰上液层高度 mh W----溢流堰高度 mh P----与克服表面张力的压降相当的液注高度 mH-----浮阀塔高度 mH B----塔底空间高度 mH d----降液管内清液层高度 mH D----塔顶空间高度 mH F----进料板处塔板间距 m H T·----人孔处塔板间距 mH T----塔板间距 ml W----堰长 mLs----液体体积流量 m3/sN----阀孔数目P----操作压力 KPa△P---压力降 KPa△Pp---气体通过每层筛的压降 KPa N T----理论板层数u----空塔气速 m/sV s----气体体积流量 m3/sW c----边缘无效区宽度 mW d----弓形降液管宽度 mW s ----破沫区宽度 m希腊字母θ----液体在降液管内停留的时间 s υ----粘度 mPa.sρ----密度 kg/m3σ----表面张力N/mφ----开孔率无因次X`----质量分率无因次下标Max---- 最大的Min ---- 最小的L---- 液相的V---- 气相的m----精馏段n-----提馏段D----塔顶F-----进料板W----塔釜一、概述乙醇~水是工业上最常见的溶剂，也是非常重要的化工原料之一，是无色、无毒、无致癌性、污染性和腐蚀性小的液体混合物。

乙醇和水的精馏塔设计精馏是一种分离液体混合物中组分的常用方法，可通过蒸馏分离甲醇和水的混合物。

对于乙醇和水的精馏塔设计，需要考虑一系列参数和流程，包括进料组成、操作压力、图形塔塔板、冷凝器设计、降低能量消耗等。

以下是一个基本的乙醇和水的精馏塔设计方案。

1.塔板设计在乙醇和水的精馏塔设计中，决定了塔板数的重要参数是所需的乙醇纯度。

一般来说，纯度要求越高，所需的塔板数就越多。

可使用的常用塔板设计方法有McCabe-Thiele方法和Ponchon-Savarit方法。

2.冷凝器设计冷凝器用于冷凝乙醇蒸汽，使其凝结成液体后下降到下部分的收集器中。

冷凝器设计需要考虑的重要参数包括进料温度、出料温度、乙醇和水的蒸汽压力和流量等。

一般来说，选择多管冷凝器比单管冷凝器更适合于高效的冷凝过程。

3.降低能量消耗乙醇和水的精馏过程中，能量消耗是一个重要的考虑因素。

为了降低能量消耗，可以引入热回收系统，如热交换器，将高温的废气中的热能回收使用。

此外，也可以考虑采用较低的操作压力，通过降低汽化温度来减少所需的加热能量。

4.控制塔板温度在乙醇和水的精馏塔设计中，控制各个塔板的温度非常重要，以确保塔板能够正常工作。

一种常见的温度控制方法是在塔板上设置温度传感器，并通过自动化控制系统调节冷凝器的冷却剂流量来控制塔板温度。

5.回流比的选择回流比是决定乙醇和水精馏塔效率的重要因素。

回流比的选择应根据塔板的数量、损失和乙醇纯度等因素来合理决定。

一般来说，较高的回流比可以提高纯度，但同时也会增加能源消耗。

6.热平衡以上是一个基本的乙醇和水的精馏塔设计方案。

根据实际情况和具体需求，还需要根据实际的进料组成、产量、纯度和环境要求等因素进行调整。

乙醇精馏塔设计手册乙醇精馏塔设计手册1. 引言乙醇精馏塔是工业生产中常见的设备，用于乙醇的提纯和分离。

本文将探讨乙醇精馏塔的设计原理和操作指南，并提供一些有关乙醇精馏的实用建议。

2. 基本原理乙醇精馏是利用乙醇和水之间的沸点差异进行分离的过程。

在乙醇精馏塔中，乙醇和水混合物首先进入塔顶，经过加热，液体汽化为气体，然后向下运行到塔底。

在这个过程中，乙醇和水以及其他杂质逐渐分离，纯度更高的乙醇会向塔顶方向移动，而水和杂质则会向塔底方向移动。

3. 设计要点乙醇精馏塔的设计需要考虑以下几个要点：3.1 塔板设计塔板是乙醇精馏塔中实现液体和气体传质的关键结构。

塔板的数量和间距将直接影响乙醇的分馏效果。

一般情况下，塔板数目越多，分离效果越好。

然而，添加过多的塔板会增加系统的压降，从而影响塔的性能。

在设计中需要进行合理的平衡。

3.2 温度控制乙醇精馏塔中的温度控制对于分馏效果非常关键。

过高的温度会导致醇汽过量，降低乙醇纯度；过低的温度则会造成不完全汽化，减少塔的分离效果。

需要通过控制塔底和塔顶的温度来达到最佳的分馏效果。

3.3 精馏剂的选择精馏剂在乙醇精馏中发挥重要的作用，它不仅可以提高系统的分馏效率，还可以降低系统的能耗。

常用的精馏剂包括乙醇、水和乙二醇等。

选择适当的精馏剂需要考虑乙醇和精馏剂之间的相容性以及经济性。

4. 操作指南在操作乙醇精馏塔时，需要注意以下几个方面：4.1 塔顶和塔底压力控制塔顶和塔底的压力控制是确保乙醇精馏正常运行的关键。

过高的塔顶压力会导致乙醇冷凝回流，降低乙醇的纯度；而过低的塔顶压力则会影响分馏效果。

塔底压力的控制对于去除水和杂质也是至关重要的。

4.2 进料流量控制进料流量的控制也会直接影响乙醇精馏的效果。

过大的进料流量可能导致过度充填塔板，而过小的进料流量可能会导致塔板间的不连续汽液流动。

需要根据实际情况选择合适的进料流量。

4.3 塔板温度和液位监控塔板温度和液位的监控对于乙醇精馏的稳定运行非常重要。

乙醇_水精馏塔设计说明
1.设备选型
2.工艺流程
(1)加热阶段：将乙醇_水混合物加热到沸点，使其部分汽化，进入下一个阶段。

(2)蒸馏阶段：乙醇和水在塔内进行汽液两相的分离，高纯度的乙醇向上升腾，低纯度的水向下流动。

(3)冷凝阶段：将高纯度的乙醇气体冷凝成液体，便于收集和储存。

(4)分离阶段：将冷凝后的液体进一步分离，得到纯度较高的乙醇和水。

3.操作参数
(1)温度控制：加热阶段需要将混合物加热到适当的沸点，通常控制在80-100摄氏度。

而在蒸馏阶段，控制塔顶和塔底的温度差异，有助于提高分离效果。

(2)压力控制：塔的进料和出料口通常需要控制一定的压力，以保证流量的稳定。

(3)流量控制：塔内液体的流速对塔的操作效果有较大影响，需保持适当的流速，通常通过调节塔顶和塔底的流量或液位来实现。

4.塔的结构及内件设计
乙醇_水精馏塔的结构包括塔壳、进料装置、分离器、冷凝器、再沸器、集液器等。

其中，塔内需要配置一些内件，如填料和板式塔板等，以
提高传质和传热效果。

填料可采用金属或塑料材料，板式塔板可选用槽式、波纹式等不同形式。

通过合理配置和设计这些内件，提高乙醇_水分离效果。

综上，乙醇_水精馏塔的设计需要综合考虑设备选型、工艺流程、操
作参数以及塔的内部结构等因素。

通过合理的设计和选择，可以实现高效
分离乙醇和水的目的。

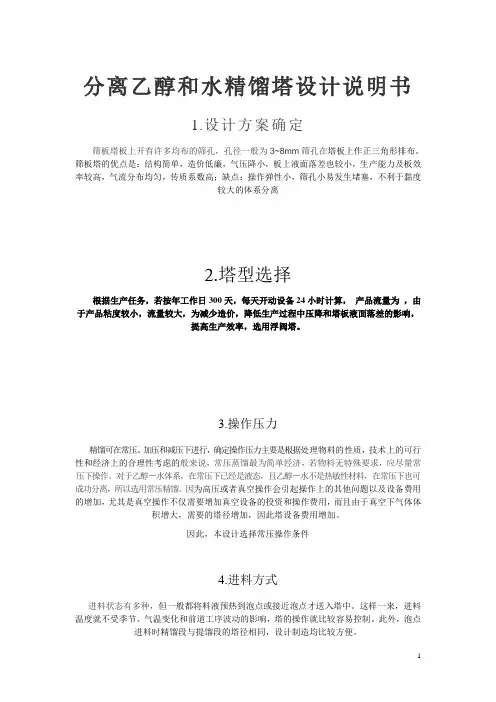

分离乙醇和水精馏塔设计说明书1.设计方案确定筛板塔板上开有许多均布的筛孔，孔径一般为3~8mm筛孔在塔板上作正三角形排布。

筛板塔的优点是：结构简单，造价低廉，气压降小，板上液面落差也较小，生产能力及板效率较高，气流分布均匀，传质系数高；缺点：操作弹性小，筛孔小易发生堵塞，不利于黏度较大的体系分离2.塔型选择根据生产任务，若按年工作日300天，每天开动设备24小时计算，产品流量为，由于产品粘度较小，流量较大，为减少造价，降低生产过程中压降和塔板液面落差的影响，提高生产效率，选用浮阀塔。

3.操作压力精馏可在常压、加压和减压下进行，确定操作压力主要是根据处理物料的性质，技术上的可行性和经济上的合理性考虑的般来说，常压蒸馏最为简单经济，若物料无特殊要求，应尽量常压下操作。

对于乙醇－水体系，在常压下已经是液态，且乙醇－水不是热敏性材料，在常压下也可成功分离，所以选用常压精馏。

因为高压或者真空操作会引起操作上的其他问题以及设备费用的增加，尤其是真空操作不仅需要增加真空设备的投资和操作费用，而且由于真空下气体体积增大，需要的塔径增加，因此塔设备费用增加。

因此，本设计选择常压操作条件4.进料方式进料状态有多种，但一般都将料液预热到泡点或接近泡点才送入塔中。

这样一来，进料温度就不受季节、气温变化和前道工序波动的影响，塔的操作就比较容易控制。

此外，泡点进料时精馏段与提馏段的塔径相同，设计制造均比较方便。

因此，本设计选择泡点进料。

5.加热方式精馏段通常设置再沸器，采用间接蒸汽加热，以提供足够的热量。

若待分离的物系为某种组分和水的混合物，往往可以采用直接蒸汽加热的方式。

但当在塔顶轻组分回收率一定时，由于蒸汽冷凝水的稀释作用，可使得釜残液中的轻组分浓度降低，所需的理论塔板数略有增加，且物系在操作温度下黏度不大有利于间接蒸汽加热。

因此，本设计选用间接蒸汽加热的方式提供热量。

6.热能的利用精馏的原理是多次进行部分汽化和冷凝，因此，热效率很低，通常进入再沸器的能量仅有5%被有效的利用。

分离乙醇水的精馏塔设计乙醇水精馏塔是一种用于分离乙醇和水的设备。

在这种精馏塔中，乙醇和水的混合物被加热，使其沸点降低，然后通过不同的沸点将两种液体分离出来。

下面是一个简单的乙醇水精馏塔设计：1. 塔体设计：精馏塔通常由一个垂直的圆柱形塔体和内部填料组成。

塔体内部通常分为若干个段，每个段都有一个或多个塔板或填料层。

通过管道，将混合物从底部引入，加热蒸发，然后从顶部输出。

2. 加热系统：乙醇水混合物在精馏塔中被加热，使其沸点降低。

通常采用蒸汽或热水来加热塔体，通过外部加热交换器将能量传递给塔体内的混合物。

3. 分离原理：乙醇和水的沸点不同，所以在塔体内加热时，乙醇和水会分别蒸发，并在不同的段或填料层分离。

乙醇的沸点比水低，所以乙醇首先蒸发，然后在塔体内向上升，水则在更低的位置蒸发，形成乙醇和水的分离。

4. 冷凝系统：在塔体的顶部设置冷凝器，将上升的蒸汽冷凝成液体，分离出乙醇和水。

分离后的乙醇和水分别通过不同的管道送出。

5. 控制系统：精馏塔需要一个精确的控制系统来控制加热和冷却过程，以确保分离效果达到最佳状态。

总的来说，乙醇水精馏塔通过加热和冷凝的过程，利用乙醇和水的沸点差异，将两种液体有效分离。

这种精馏塔设计可以在工业生产中用于大规模分离乙醇和水，满足不同领域的需求。

很高兴继续为您介绍乙醇水精馏塔的相关内容。

6. 塔板或填料层设计：精馏塔内部通常设置有塔板或填料层，用于增加表面积，促进蒸汽和液体的接触，从而促进分离。

常用的塔板类型包括泡沫塔板和穿孔塔板，填料层则可以选择球状或鼓形填料等。

这些设计可有效提高乙醇和水的分离效率。

7. 操作方法：在精馏过程中，需要注意控制加热温度、冷却温度、流速等参数，以保证所得到的乙醇和水的纯度和分离效率。

为此，通常采用自动化控制系统，监测和调整各项参数，提高操作的稳定性和效率。

8. 安全措施：在乙醇水精馏过程中，需要注意防止乙醇的挥发和着火，避免发生危险。

因此，需要设置相应的通风排气系统，并且保证设备的密封性良好。

分离乙醇水精馏塔设计引言乙醇水分离是化工工程中常见的一种操作，通过精馏塔可以实现乙醇与水的分离。

本文将针对乙醇水精馏塔的设计进行介绍，包括塔的结构、工艺参数和操作步骤等。

1. 塔的结构乙醇水精馏塔的结构一般分为以下三部分：顶部蒸汽分离器、中部塔板和底部回流器。

1.1 顶部蒸汽分离器顶部蒸汽分离器用于将乙醇和水的混合物中的乙醇蒸汽与未能蒸发的液体进行分离。

蒸汽分离器一般由分离器壳体、液体收集器和气流分布器等部件组成。

1.2 中部塔板中部塔板用于增加塔板的数量，增加乙醇与水之间的接触面积，更好地实现分离效果。

塔板一般由塔板壳体、孔板和气液分布装置等组成。

1.3 底部回流器底部回流器主要用于分离塔的底部液相产物，以保证乙醇的纯度。

回流器一般由回流器壳体、回流管和液体收集器等组成。

2. 工艺参数在设计乙醇水精馏塔时，需要考虑的工艺参数包括塔板的数量、塔板的间距、塔底的回流比等。

2.1 塔板数量塔板的数量决定了乙醇与水之间的接触面积。

一般来说，塔板数量越多，分离效果越好。

但是过多的塔板会增加设备投资成本，因此需要在分离效果和经济性之间进行平衡。

2.2 塔板间距塔板间距的选择也是很重要的。

间距过大会减少塔板数量，使得乙醇与水之间的接触面积减小；间距过小则增加回流液的沉降阻力，使得分离效果下降。

因此，需要根据具体工艺要求进行合理的选择。

2.3 回流比回流比是指回流到塔顶的液体与塔底的进料流量之比。

回流比的选择对精馏塔的分离效果有着直接的影响。

一般来说，较大的回流比能够减小塔底的进料液温度，提高塔板效率。

但是过大的回流比也会增加能耗，增加设备运行成本。

3. 操作步骤乙醇水精馏塔的操作步骤一般分为以下几个步骤：装填填料、预热操作、生产操作和停车操作。

3.1 装填填料首先需要将塔内的填料装填好。

填料的选择要考虑填料的表面积、缝隙率和液体分布性等因素。

常见的填料有波纹板、环形填料和反光板等。

3.2 预热操作在正式运行之前，需要进行预热操作。

《化工原理》乙醇-水混合液精馏塔设计一、设计任务：完成精馏塔工艺优化设计、精馏塔结构优化设计以及有关附属设备的设计和选用，绘制精馏塔的工艺条件图及塔板性能负荷图，并编制工艺设计说明书。

二、操作条件：年产量：7500t。

料液初温：30℃料液浓度：43%（含乙醇摩尔分数）塔顶产品浓度：97%（含乙醇摩尔分数）乙醇回收率：99.8%（以摩尔分数计）年工作日：330天（24小时运行）精馏塔塔顶压力：4kPa（表压）冷却水温度：30℃饱和蒸汽压力：2.5kgf/cm2（表压）单板压降：不大于0.7kPa全塔效率：52%回流比是最小回流比的1.8倍进料状况：泡点进料三、设计内容：（1）设计方案简介：对确定的工艺流程及精馏塔型式进行简要论述。

（2）工艺参数的确定基础数据的查取及估算，工艺过程的物料衡算及热量衡算，理论塔板数，塔板效率，实际塔板数等。

（3）主要设备的工艺尺寸计算板间距，塔径，塔高，溢流装置，塔盘布置等。

（4）主要附属设备设计计算及选型塔顶全凝器设计计算：热负荷，载热体用量。

（5）用坐标纸绘制乙醇-水溶液的y-x图一张，并用图解法求理论塔板数（贴在说明书中对应的地方）。

（6）绘制精馏塔设计条件图。

附：汽液平衡数据表1一、总体设计计算1.1 汽液平衡数据（760mm Hg）1.2塔的物料衡算=43/46.07/(43/46.07+57/18.01)=0.2277XF=97/46.07/(97/46.07+31/18.01)=0.9267XDM=0.2277⨯46.07+（1-0.2277）⨯18.02=24.399kg/kmol F同理可得M=44.013 D，=7.5*106/7920=946.97DD=946.97/44.013=21.516η=0.998=DXD /FXF=21.516*0.9267/0.2277FF=87.742 由 F=D+WFXF =DXD+WXW得：Xw=0.03998W=66.226 Kmol/h1.3塔板计算tF=（0.2277-0.1661/0.2337-0.1661）*(82.7-84.1)+84.1=82.82°CtF=82.82℃乙醇不同温度的饱和蒸气压乙醇的饱和蒸气压o={[(82.82-80)/(90-80)]*(158.27-108.32)}+108.32=122.41 PA水不同温度的饱和蒸气压由图数据通过内插法得P B O =53.0525 α =122.41/53.0525=2.31 泡点进料q=1R min =1/α-1[X D /X F -α(1-X D )/1-X F ]=2.94 R=1.8R min =5.292精馏段操作线方程1111n n D R y x x R R +=+++=0.841x+0.1473提馏段操作线方程W m m x WqF L W x W qF L qF L y -+--++=+''1=1.503x-0.000849实际塔板数N pE T =0.52精馏段Np1=11/0.52=21块提馏段Np2=3/0.52=6块总板数21+6=27块二、塔的工艺条件及物性数据计算2.1精馏段的数据1.平均压力Pm单板降压不大于0.7Kpa所以等于0.7Kpa塔顶：PD=4+101.3=105.3Kpa加料板：PF=105.3+0.7*21=120Kpa平均压力：Pm=(105.3+120)/2=112.65Kpa2.平均温度tD={[(0.9267-0.08943)/(1-0.8943)]*(80.02-78.15)}+78.15=78.72℃tF=82.82℃精馏段tm=(82.82+78.72)/2=80.77℃3.平均分子量塔顶：M VDM = XD×M轻组分+（1－XD）×M重组分=46.07*0.9267+（1-0.9267）*18.01=44.01kg/kmolM LDM = x1×M轻组分+（1－x1）×M重组分=46.07*0.743+(1-0.743)*18.01=38.86kg/kmol进料板的平均分子量:进料板对应的组成Xn 和ynM VFM = yn×M轻组分+（1－yn）×M重组分=46.01*0.512+(1-0.512)*18.01=32.38kg/kmolM LFM = Xn×M轻组分+（1－Xn）×M重组分=46.07*0.2277+(1-0.2277)*18.01=24.4kg/kmol 精馏段：MVm=(44.01+32.38)/2=38.2kg/kmolMLm=(38.36+24.4)/2=31.63kg/kmol4.平均密度塔顶：aA =0.97 aB=0.03查物性数据：易挥发组分密度ρ1＝ 763.42 Kg/m3难挥发组分密度ρ2＝ 972.58 Kg/ m3塔顶液相密度：ρLD ＝1/[a1/ρ1+(1-a1) /ρ2]= 741.84Kg/ m3进料板：aA =0.43 aB=0.53查物性数据：易挥发组分密度ρ1＝ 733.59 Kg/m3难挥发组分密度ρ2＝ 969.97 Kg/ m3进料液相密度：ρLF ＝1/[a2/ρ1+(1-a2) /ρ2]= 851.93Kg/ m3精馏段的平均液相密度：ρLM ＝(ρLD+ρLF)/2=796.88Kg/ m3精馏段平均汽相密度：TM =（TF+TD）/2=80.77℃ρVM ＝PM V /RT M =1.463Kg/ m 35. 液体的平均表面张力 （1）塔顶t D =78.72℃ бO =17.26 бW =62.8V O =46.07/737=0.06251m 3/kmol V w =18.01/973=0.01851m 3/kmol X o =X D =0.9267 X W =1-0.9267=0.0733 φo =X o V O /(X W V w +X o V O )=0.977 φW =1-0.977=0.023 B=lg(φW q /φo )=-3.266Q=0.041(q/T)(бO V O 2/3/q-бW V w 2/3)=-0.0007 A=B+Q=-3.266-0.0007=-3.2667lg(φs W q /φso )=-3.2667和φs W +φso =1解得 φs W =0.021 φso =0.979бm 1/4=φs W бW 1/4+φso бO 1/4=2.05 бDm =17.81N/m2. 进料板t F =82.82℃ бO =16.88 бW =62.04V O =46.07/733=0.06285m 3/kmol V w =18.01/969.3=0.01858m 3/kmol X o =X F =0.2277 X W =1-0.2277=0.7723 φo =X o V O /(X W V w +X o V O )=0.499φW =1-0.499=0.501 B=lg(φW q /φo )=-0.298Q=0.041(q/T)(бO V O 2/3/q-бW V w 2/3)=-0.00748A=B+Q=-0.298-0.00748=-0.3055lg(φs W q /φso )=-0.3055和φs W +φso =1解得 φs W =0.498 φso =0.502бm 1/4=φs W бW 1/4+φso бO 1/4=2.415 бFm =34.01N/m(3) 精馏段бm =（17.81+34.01）/2=25.91N/m 6. 液体的平均黏度,L D μ=0.44⨯0.9267+(1-0.9267)⨯0.357=0.434.a mP s,L F μ=0.12⨯0.33+(1-0.12)⨯0.30=0.3904.a mP s,L M μ精=0.435*0.3904+0.357*（1-0.3904）=0.387.a mP s 7. 精馏段的汽液负荷计算V=（R+1）D=(5.292+1)⨯21.516=135.38/kmol hS V =,,3600V V m V M ρ精精=135.38*38.2/(3600*1.463)=0.91m 3/sV h =3600*0.91=3262.96m 3/hL=RD=50292⨯21.516=113.86/kmol h,3600L s L m LM L ρ=精精=113.86*31.63/(3600*796.88)=0.001255L h =3600*0.001255=4.52m 3/h2.2 提馏段的数据1.平均温度t W ={[(0.03998-0.019)/(1-0.019)]*(89-95.5)}+95.5=92.93℃ t F =82.82℃提馏段t m =(82.82+92.93)/2=87.88℃2.平均分子量 塔底：M VWM = X W ×M 轻组分+（1－X W ）×M 重组分=46.07*0.414+（1-0.414）*18.01=29.63kg/kmol M LWM = x 1×M 轻组分+（1－x 1）×M 重组分=46.07*0.03998+(1-0.03998)*18.01=19.13kg/kmol 提馏段：M Vm =(29.63+32.38)/2=31kg/kmol M Lm =(19.13+24.4)/2=21.77kg/kmol 3.平均密度塔底：a A =0.64 a B =0.36查物性数据： 易挥发组分密度ρ1＝ 725.87 Kg/m 3 难挥发组分密度ρ2＝ 963.23 Kg/ m 3塔底液相密度：ρLD ＝1/[a 1/ρ1+(1-a 1) /ρ2]= 963.15Kg/ m 3 提馏段的平均液相密度：ρLM ＝(ρLW +ρLF )/2=907.54Kg/ m 3 提馏段平均汽相密度：T M =（T F +T D ）/2=87.88℃ ρVM ＝PM V /RT M =1.16Kg/ m34.液体的平均表面张力 （1）塔底t W =92.93℃ бO =13.27 бW =60.16V O =46.07/737=0.06251m 3/kmol V w =18.01/973=0.01851m 3/kmol X o =X W =0.03998 X W =1-0.03998=0.96 φo =X o V O /(X W V w +X o V O )=0.123φW =1-0.123=0.877B=lg(φW q /φo )=0.796Q=0.041(q/T)(бO V O 2/3/q-бW V w 2/3)=-0.000163 A=B+Q=0.796-0.000163=0.794lg(φs W q /φso )=0.794和φs W +φso =1解得 φs W =0.634 φso =0.366бm 1/4=φs W бW 1/4+φso бO 1/4=2.46 бWm =36.62N/m提馏段бm =（36.62+34.01）/2=35.32N/m 5.液体的平均黏度μlw =0.03998⨯0.324+(1-0.03998)⨯0.324=0.393.a mP s ,L F μ=0.12⨯0.33+(1-0.12)⨯0.30=0.3904.a mP s μL,M 提=0.393*0.084+0.393*（1-0.084）=0.33.a mP s 6.精馏段的汽液负荷计算V=（R+1）D=(5.292+1)⨯21.516=135.38/kmol hS V ==135.38*31/(3600*1.16)=1m 3/sV h =3600*1=3600m 3/hL=RD=50292⨯21.516=113.86/kmol hL s =113.86*21.77/(3600*907.54)=0.00154L h =3600*0.00154=5.508m 3/h三、塔和塔板主要工艺尺寸计算 3.1 塔径首先考虑精馏段：参考有关资料，初选板音距T H =0.5m 取板上液层高度L h =0.06m 故 T H -L h=0.5-0.06=0.44ms s L V ⎛ ⎝查图可得 20C =0.097校核至物系表面张力为9.0mN/m 时的C ，即C=20C 0.220σ⎛⎫⎪⎝⎭=0.0102max u =CL VVρρρ-可取安全系数0.7，则 u=0.7max u =0.7⨯2.378=1.665m/s故4sV uπ按标准，塔径圆整为1.2m ，则空塔气速为0.805m/s3.2 精馏塔有效高度的计算精馏段有效高度为1Z N =-T 精精（）H =(21-1)⨯0.5=10m提馏段有效高度为1Z N =-T 提提（）H =(6-1)⨯0.5=2.5mZ 总=10+2.5=12.5m3.3 溢流装置采用单溢流、弓形降液管⑴ 堰长 w l 取堰长 w l =0.6Dw l =0.6⨯1.2=0.72m⑵ 出口堰高w h =L ow h h -选用平直堰，堰上液层高度ow h 由下式计算ow h =2/32.841000h w L E L ⎛⎫ ⎪⎝⎭近似取E=1.03,则ow h =0.00995故 w h =0.06-0.00995=0.05m ⑶ 降液管的宽度d W 与降液管的面积f A 由L D /D T =0.6《化工设计手册》 得dW D =0.1,f TA A =0.053 故 d W =0.12 f A =0.0722()24D π=0.062m留时间 f T sA H L τ==23.9s (>5s 符合要求)提馏段t=A d H T /Ls=33.11=>5s⑷ 降液管底隙高度 h ο u o ,=0.08h ο=L s /w l u o ,=0.022m3.4 塔板布置(1)取边缘区宽度c W =0.06,安定区宽度s W =0.075(2)计算开孔面积212sin 180a x A R R π-⎡⎤=⎢⎥⎣⎦=0.7992m 其中 x=2D-(d s W W +)=0.405m R=2D-c W =0.54m 3.5 筛板数n取筛孔的孔径0d 为39mm,正三角形排列,一般碳钢的板厚δ为3mm,孔中心距t=75.0mm 浮阀数目 取阀动能因数11F =，则由式o υ=o υ=计算塔板上的筛孔数n,即 n=4V s /πd o 2u o =83.75=84提馏段的筛口气速和筛孔数用上述公式计算， 提馏段 u 0=10.21m/s, n=82个取边缘区宽度c W =0.06,安定区宽度s W =0.075,板厚δ为3mm, 做等腰三角形叉排h=Aa/0.075n=0.127m=120mm 阀孔气速μo =4V s /πnd o 2=9.12m/s F 0=10.97四、筛板的流体力学性能 1. 塔板压降校核 h f =h c +h e(1)气体通过干板的降压h c临界孔速 u 0c =（73/ρv ）1/1.825=8.52m/s<u 0 所以h c =5.34（ρv /ρL )(u 02/2g)=0.0411m (2)气体通过班上液层的压降h e h e =β(h w +h ow )=0.05*0.06=0.03 （3）h б克服表面张力的压降 h б=0.00034m（4）气体通过筛板压降h f 和∆p f h f =h c +h e +h б=0.07144m∆p f =ρl *g*h f =558.5kpa<0.7kpa 2. 雾沫夹带量校核泛点率1100%F bF =板上液体流经长度 Z L =D T -2W D =0.96m F=40.72%<80%不会发生过量的雾沫夹带 3. 漏液校核=4.134m/s k=u 0/u'0=2.19=>2提馏段用同样的方法得，k=u 0/u'0==>2 4. 降低管液泛校核为防止降液管液泛的发生，应使降液管中清液层高度()d T w H H h ≤Φ+d P L d H h h h =++ 即h d =0.153(L s /L w h o )2=0.00096m取 取校正系数Φ=0.5,H d =0.1324,Φ(H T +h w )=0.275m可见(),d T W H H h φ≤+符合防止淹塔的要求。

乙醇—水混合溶液连续精馏塔设计乙醇-水混合溶液连续精馏塔的设计引言：乙醇-水混合溶液的连续精馏塔在工业生产中有广泛的应用，尤其是在酒精生产、燃料乙醇的提纯等领域。

本文将以设计乙醇-水混合溶液连续精馏塔为主题，对连续操作的工艺参数、设备设计等方面进行详细的探讨。

一、乙醇-水混合溶液的特性乙醇-水混合溶液的特性是设计连续精馏塔的基础，其中最重要的是乙醇和水的气液平衡数据。

通过实验测得的气液平衡数据可以用于计算实际操作中的塔回流比、落液比等重要参数，以保证精馏塔的正常运行。

二、连续操作的工艺参数1.塔回流比：乙醇-水混合溶液的精馏塔中，塔回流比是一个关键的控制参数。

通过控制塔回流比，可以实现对塔内温度和浓度的调节，以保证乙醇和水的分离效果。

一般来说，较高的塔回流比可以提高塔底液的浓度，但会相应地降低塔顶的乙醇含量。

2.塔顶温度：塔顶温度是乙醇-水混合溶液精馏塔操作中另一个重要的工艺参数。

通过调节塔顶温度，可以控制乙醇的纯度，实现乙醇的提纯。

一般来说，较低的塔顶温度可以提高乙醇的纯度，但会增加底液的回流量。

3.塔底液的回流量：塔底液的回流量也是连续精馏塔操作中需要控制的参数之一、通过调节底液的回流量，可以实现对塔底温度和浓度的控制，从而保证乙醇和水的分离效果。

一般来说，增加底液的回流量可以提高底液的浓度，但会相应地降低塔顶温度。

三、设备设计1.乙醇-水混合溶液连续精馏塔的设备包括：塔体、填料、除沫器、塔底液泵、塔顶动力和塔口动力等。

塔体的设计需要考虑到溶液的物理特性，如压力、温度和粘度等。

2.填料是乙醇-水混合溶液连续精馏塔中的关键设备。

填料的选择应考虑到温度、浓度和性质等因素，以满足乙醇和水的分离要求。

3.除沫器在乙醇-水混合溶液连续精馏塔中起到除去塔顶产生的泡沫的作用。

合理的除沫器设计可以提高精馏效果，避免泡沫堵塞导致操作不稳定。

4.塔底液泵是用于控制底液回流量的设备，通过调节泵的转速来实现对回流量的调节。

化工原理课程设计-乙醇-水精馏塔设计.doc化工原理课程设计：乙醇-水精馏塔设计一、设计任务本设计任务是设计一个乙醇-水精馏塔，用于分离乙醇和水混合物。

给定混合物中，乙醇的含量为30%，水含量为70%。

设计要求塔顶分离出95%以上的乙醇，塔底剩余物中水含量不超过5%。

二、设计方案1.确定理论塔板数根据给定的乙醇含量和设计要求，利用简捷计算法计算理论塔板数。

首先确定乙醇的回收率和塔顶产品的浓度，然后根据简捷计算公式计算理论塔板数。

2.塔的总体积和尺寸根据理论塔板数和每块理论板的液相体积流量，计算塔的总体积。

根据总体积和塔内件设计要求，确定塔的外形尺寸。

3.塔内件设计塔内件包括溢流管、进料口、冷凝器、再沸器和出口管等。

溢流管的尺寸和形状应根据塔径和物料性质进行设计。

进料口的位置和尺寸应根据进料流量和进料组成进行设计。

冷凝器和再沸器应根据物料的热力学性质和工艺要求进行设计。

出口管应根据塔径和出口流量进行设计。

4.塔板设计每块塔板的设计包括板上液相和气相的流动通道、堰和降液管等。

根据物料的物理性质和操作条件，确定液相和气相的流动通道尺寸和形状。

堰的高度和形状应根据液相流量和操作条件进行设计。

降液管的设计应保证液相流动顺畅且无滞留区。

5.塔的支撑结构和保温根据塔的外形尺寸和操作条件，设计支撑结构的形状和尺寸。

考虑保温层的设置，以减小热量损失。

三、设计计算1.确定理论塔板数根据简捷计算法，乙醇的回收率为95%，塔顶产品的乙醇浓度为95%。

通过简捷计算公式，得到理论塔板数为13块。

2.塔的总体积和尺寸每块理论板的液相体积流量为0.01m3/min，因此总体积为0.013m3/min。

考虑一定裕度，确定塔的外径为0.6m，高度为10m。

3.塔内件设计溢流管的尺寸为Φ10mm，形状为直管上升式。

进料口的位置位于第3块理论板处，尺寸为Φ20mm。

冷凝器采用列管式换热器，再沸器采用釜式再沸器。

出口管采用标准出口管，直径为Φ20mm。

化工原理课程设计任务书一设计题目：乙醇－水连续浮阀式精馏塔的设计二任务要求设计一连续筛板浮阀精馏塔以分乙醇和水具体工艺参数如下：原料加料量F＝100kmol/h ＝273进料组成 xF馏出液组成 x＝0.831D＝0.012釜液组成 xw塔顶压力 p＝100kpa单板压降≤0.7 kPa2 工艺操作条件：常压精馏，塔顶全凝器，塔底间接加热，泡点进料，泡点回流。

三主要设计内容1、设计方案的选择及流程说明2、工艺计算3、主要设备工艺尺寸设计（1）塔径及提馏段塔板结构尺寸的确定（2）塔板的流体力学校核（3）塔板的负荷性能图（4）总塔高4、设计结果汇总5、工艺流程图及精馏塔工艺条件图目录化工原理课程设计任务书.............................. 错误!未定义书签。

摘要 (Ⅳ)第一章前言......................................... 错误!未定义书签。

1.1精馏原理及其在化工生产上的应用 (1)1.2精馏塔对塔设备的要求 (1)1.3常用板式塔类型及本设计的选型 (1)1.4本设计所选塔的特性 (1)第二章流程的确定和说明 (3)2.1设计思路 (3)2.2设计流程 (3)第三章精馏塔的工艺计算 (4)3.1物料衡算 (4)3.1.1原料液及塔顶，塔底产品的摩尔分率 (4)3.1.2物料衡算 (4)3.2回流比的确定 (5)3.2.1平均相对挥发度的计算 (5)3.2.2最小回流比的确定 (6)3.3板数的确定 (6)3.3.1精馏塔的气液相负荷 (6)3.3.2精馏段与提馏段操作线方程 (6)3.3.3逐板法确定理论板数及进料位置 (6)3.3.4全塔效率 (8)3.4精馏塔的工艺条件及有关物性数据的计算 (8)3.4.1操作温度的计算 (8)3.4.2操作压强 (9)3.4.3塔内各段气液两相的平均分子量 (10)3.4.4精馏塔各组分的密度 (12)3.4.5液体表面张力的计算 (15)3.4.6液体平均粘度的计算 (15)3.4.7气液负荷计算 (16)3.5精馏塔的塔体工艺尺寸计算 (16)3.5.1塔径的计算 ............................................. 错误!未定义书签。

化工原理课程设计乙醇水混合液精馏塔设计化工原理课程设计乙醇水混合液精馏塔设计一、引言精馏是石油化工、化学工业等领域中非常重要的分离和纯化方法之一。

在工业生产中，乙醇与水混合液的精馏分离技术应用非常广泛。

本文针对乙醇水混合液的精馏塔设计展开探讨。

二、乙醇水混合液的精馏分离原理通常将乙醇水混合液进行精馏时，可以利用其两种组分的沸点差异来实现分离。

在常压下，100克水的沸点为100℃，而100克乙醇的沸点为78.5℃，因此在一定的操作条件下，乙醇可以被分离出来。

三、精馏塔结构及工作原理精馏塔是一种具有特殊内部结构的容器，它可以用来将液体混合物分离成其组分。

精馏塔通常包括塔体、进料口、下塔液口和顶部气体口。

在塔体内部，有许多被称为塔板的“板子”，可以使物质沿着塔的高度进行反复蒸馏和冷凝，以达到分离组分的目的。

四、乙醇水混合液精馏塔设计对于乙醇水混合液的精馏塔设计，主要需要掌握以下几个参数。

4.1 精馏塔塔板数量精馏塔塔板数量对精馏分离效率有着决定性的影响。

一般来说，塔板的数量越多，分离效率越高。

在设计乙醇水混合液精馏塔时，需要根据不同的情况选择适当的塔板数量。

4.2 进料口位置和进料速度进料口位置和进料速度对于精馏分离的效果也有比较大的影响。

在设计乙醇水混合液精馏塔时，需要根据实际情况确定进料口位置和进料速度。

4.3 塔顶气体口和旋流板塔顶气体口和旋流板的设置也是精馏塔设计中必不可少的环节。

旋流板能够使得气体在塔体内形成旋涡，加速液体蒸发，从而提高精馏塔的分离效率。

五、结论乙醇水混合液的精馏塔设计是一项非常重要的工作，直接影响到分离效率和产品质量。

在进行精馏塔设计时，需要对塔板数量、进料口位置和进料速度、塔顶气体口和旋流板等参数进行合理的把握，以达到最佳的分离效果。

乙醇_水连续精馏筛板塔的设计说明乙醇-水连续精馏筛板塔的设计是为了分离乙醇和水这两种具有相似沸点的液体，旨在提高分离效率和产品纯度。

以下是该塔的设计说明，包括设计原理、操作参数及优化措施。

一、设计原理：乙醇-水连续精馏筛板塔的设计基于质量传递和相互溶解的原理，通过不同的工艺参数，使得乙醇和水分别在各自的汽液平衡条件下达到浓缩和净化的目的。

二、操作参数：1.塔盘布局：筛板塔通常采用倾斜式布局，乙醇-水连续精馏塔的塔盘数量和布局需要根据实际情况来确定。

常见的布局方式有竖直反流、倾斜面反流和倾斜织布式等。

2.进料方式：乙醇-水混合物通过一些塔板上的进料口进入塔中，一般采用均匀分布的喷淋器进行进料，以确保混合物能够均匀地覆盖整个塔板面积。

3.塔底回流比：为了提高塔的分离效率和稳定性，需要调整乙醇-水混合物的塔底回流比，一般控制在10-100之间，具体数值取决于乙醇和水的性质以及产品纯度的要求。

4.塔顶压力：塔顶压力的选择对塔的分离效率和产量有重要影响。

过高的顶压可能导致乙醇的损失，而过低的顶压则会影响分离效果。

三、优化措施：为了提高乙醇-水连续精馏筛板塔的分离效率和产品纯度，可以采取以下优化措施：1.适当增加塔盘数量：增加塔盘数量可以增加物质在塔中的停留时间，有利于乙醇和水的分离。

2.优化塔盘布局：选择合适的塔盘布局，使得气液流动均匀、阻力小，有利于提高分离效果。

3.控制塔底回流比：根据乙醇和水的性质和产品纯度要求，选择适当的塔底回流比，以提高分离效率并减少乙醇的损失。

4.精确控制塔顶和塔底温度：通过控制塔顶和塔底温度的变化，可以调整两种液体在塔中的沸点差异，提高分离效果。

5.使用适当的填料：填料是影响乙醇-水连续精馏筛板塔性能的重要因素，选择适当的填料可以提高传质效率和阻力噪声比。

6.操作控制：严格控制进料流量、塔顶流量和塔底回流比，合理调整操作参数，以达到最佳的分离效果和产品纯度。

总结：乙醇-水连续精馏筛板塔的设计是为了分离乙醇和水这两种具有相似沸点的液体。

化⼯原理课程设计⼄醇-⽔精馏塔设计（完整资料）.doc【最新整理，下载后即可编辑】⼤连民族学院化⼯原理课程设计说明书题⽬：⼄醇—⽔连续精馏塔的设计设计⼈：1104系别：⽣物⼯程班级：⽣物⼯程121班指导教师：⽼师设计⽇期：2014 年10 ⽉21 ⽇~ 11⽉3⽇温馨提⽰：本设计有⼀⼩部分计算存在错误，但步骤应该没问题化⼯原理课程设计任务书⼀、设计题⽬⼄醇—⽔精馏塔的设计。

⼆、设计任务及操作条件1.进精馏塔的料液含⼄醇30%（质量），其余为⽔。

2.产品的⼄醇含量不得低于92.5%（质量）。

3.残液中⼄醇含量不得⾼于0.1%（质量）。

4.处理量为17500t/a，年⽣产时间为7200h。

5.操作条件（1）精馏塔顶端压强4kPa（表压）。

（2）进料热状态泡点进料。

（3）回流⽐R=2Rmin（4）加热蒸汽低压蒸汽。

（5）单板压降≯0.7kPa。

三、设备型式设备型式为筛板塔。

四、⼚址⼚址为⼤连地区。

五、设计内容1.设计⽅案的确定及流程说明2.塔的⼯艺计算3.塔和塔板主要⼯艺尺⼨的设计（1）塔⾼、塔径及塔板结构尺⼨的确定。

（2）塔板的流体⼒学验算。

（3）塔板的负荷性能图。

4.设计结果概要或设计⼀览表5.辅助设备选型与计算6.⽣产⼯艺流程图及精馏塔的⼯艺条件图7.对本设计的评述或有关问题的分析讨论⽬录前⾔ (1)第⼀章概述 (1)1.1塔型选择 (1)1.2操作压强选择 (2)1.3进料热状态选择 (2)1.4加热⽅式 (2)1.5回流⽐的选择 (2)1.6精馏流程的确定 (3)第⼆章主要基础数据 (3)2.1⽔和⼄醇的物理性质 (3)2.2常压下⼄醇—⽔的⽓液平衡数据 (4)2.3 A,B,C—Antoine常数 (5)第三章设计计算 (5)3.1塔的物料衡算 (5)3.1.1 料液及塔顶、塔底产品含⼄醇摩尔分率 (5) 3.1.2 平均分⼦量 (5)3.1.3 物料衡算 (5)3.2塔板数的确定 (6)3.2.1 理论塔板数N的求取 (6)T的求取 (7)3.2.2 全塔效率ET3.2.3 实际塔板数N (7)3.3塔的⼯艺条件及物性数据计算 (7)(7)3.3.1操作压强Pm3.3.2温度t(7)m(8)3.3.3平均摩尔质量Mm3.3.4平均密度ρ(8)m(9)3.3.5液体表⾯张⼒σm(10)3.3.6液体粘度µLm3.4⽓液负荷计算 (10)3.5塔和塔板主要⼯艺尺⼨计算 (11) 3.5.1塔径D (11)3.5.2溢流装置 (12)3.5.3塔板布置 (14)3.5.4筛孔数n与开孔率φ (15)3.5.5塔有效⾼度Z (15)3.5.6塔⾼计算 (15)3.6筛板的流体⼒学验算 (16)3.6.1⽓体通过筛板压强降的液柱⾼度h (16)p的验算 (17)3.6.2雾沫夹带量eV3.6.3漏液的验算 (17)3.6.4液泛的验算 (17)3.7塔板负荷性能图 (18)3.7.1雾沫夹带线（1） (18)3.7.2液泛线（2） (19)3.7.3液相负荷上限线（3） (20)3.7.4漏液线（⽓相负荷下限线）（4） (20)3.7.5液相负荷下限线（5） (20)3.8筛板塔的⼯艺设计计算结果总表 (21)3.9精馏塔附属设备选型与计算 (23)3.9.1冷凝器计算 (23)3.9.2预热器计算 (23)3.9.3各接管尺⼨计算 (24)第四章设计评述与⼼得 (25)4.1设计中存在的问题及分析 (25)4.2设计⼼得 (25)参考⽂献 (27)前⾔化⼯⽣产中所处理的原料中间产品⼏乎都是由若⼲组分组成的混合物，其中⼤部分是均相混合物。

分离乙醇水的精馏塔设计乙醇和水的分离是化工过程中常见的一种操作，常用的分离方法是通过精馏塔进行分离。

精馏塔是一种经过精心设计的设备，利用液体的沸点差异进行分离。

下面是一个关于乙醇水分离的精馏塔设计的详细说明。

1.目标首先需要明确设计的目标。

在这种情况下，目标是将乙醇和水分离，获得所需浓度的乙醇产品。

这可以通过在精馏塔中提供适当的温度和压力条件来实现。

2.塔的类型根据操作需求，可以选择合适的塔类型。

在这种情况下，可以选择常见的塔类型，如板塔或填料塔。

两种类型都可以用于乙醇和水的精馏，但填料塔通常更适合操作，因为它们具有更大的表面积，有助于有效的质量传递。

3.塔的结构精馏塔的结构由塔底、塔体和塔顶组成。

塔底通常用于收集底部的饱和液和不纯物质，塔体用于分离乙醇和水的混合物，而塔顶用于收集纯净的乙醇产品。

4.塔的操作条件乙醇和水有相对较小的沸点差，因此在精馏过程中，必须要提供适当的操作条件来分离它们。

操作条件的选择将取决于所需的乙醇纯度和回收率。

一般来说，塔的顶部温度应低于乙醇的沸点，而底部温度应高于水的沸点。

5.冷却系统精馏塔需要一个冷却系统来控制温度。

这可以通过在塔顶安装冷凝器来实现。

冷凝器将气体中的乙醇蒸汽冷却成液体，并从塔顶收集纯净的乙醇产品。

6.反应器为了增加乙醇的产率，可以在塔底添加一个反应器。

在反应器中，可以将一部分乙醇和水反应生成乙醇化合物，从而增加乙醇的回收率。

这可以通过在塔底加热和加压来控制反应。

7.控制系统精馏塔的操作需要一个有效的控制系统来实现所需纯度和回收率。

这可以通过监测塔内的温度和压力，并对冷却器和加热器进行控制来实现。

8.安全防护由于精馏过程可能涉及高温和高压操作，必须采取适当的安全措施。

这包括使用安全阀和压力传感器来确保塔的安全操作。

此外，还需要对精馏塔进行定期检查和维护，以确保其在运行中的安全性。

总结：乙醇和水的精馏塔设计需要仔细考虑多个因素，包括操作条件、塔的结构和冷却系统。
