溴化锂吸收式制冷机的工作原理是:冷水在蒸发器内被来自冷凝器减压节流后的低温冷剂水冷却,冷剂水自身吸收冷水热量后蒸发,成为冷剂蒸汽,进入吸收器内,被浓溶液吸收,浓溶液变成稀溶液。
吸收器里的稀溶液,由溶液泵送往热交换器、热回收器后温度升高,最后进入再生器,在再生器中稀溶液被加热,成为最终浓溶液。
浓溶液流经热交换器,温度被降低,进入吸收器,滴淋在冷却水管上,吸收来自蒸发器的冷剂蒸汽,成为稀溶液。
另一方面,在再生器内,外部高温水加热溴化锂溶液后产生的水蒸汽,进入冷凝器被冷却,经减压节流,变成低温冷剂水,进入蒸发器,滴淋在冷水管上,冷却进入蒸发器的冷水。
该系统由两组再生器、冷凝器、蒸发器、吸收器、热交换器、溶液泵及热回收器组成,并且依靠热源水、冷水的串联将这两组系统有机地结合在一起,通过对高温侧、低温侧溶液循环量和制冷量的最佳分配,实现温度、压力、浓度等参数在两个循环之间的优化配置,并且最大限度的利用热源水的热量,使热水温度可降到66℃.以上循环如此反复进行,最终达到制取低温冷水的目的。
溴化锂吸收式制冷机以水为制冷剂,溴化锂水溶液为吸收剂,制取0℃以上的低温水,多用于空调系统。
溴化锂的性质与食盐相似,属盐类。
它的沸点为1265℃,故在一般的高温下对溴化锂水溶液加热时,可以认为仅产生水蒸气,整个系统中没有精馏设备,因而系统更加简单。
溴化锂具有极强的吸水性,但溴化锂在水中的溶解度是随温度的降低而降低的,溶液的浓度不宜超过66%,否则运行中,当溶液温度降低时,将有溴化锂结晶析出的危险性,破坏循环的正常运行。
溴化锂水溶液的水蒸气分压,比同温度下纯水的饱和蒸汽压小得多,故在相同压力下,溴化锂水溶液具有吸收温度比它低得多的水蒸气的能力,这是溴化锂吸收式制冷机的机理之一。
工作原理与循环溶液的蒸气压力是对平衡状态而言的。
如果蒸气压力为0。
85kPa的溴化锂溶液与具有1kPa 压力(7℃)的水蒸气接触,蒸气和液体不处于平衡状态,此时溶液具有吸收水蒸气的能力,直到水蒸气的压力降低到稍高于0.85kPa(例如:0。
溴化锂制冷机组原理
溴化锂制冷机组是一种常见的空调制冷设备,通过利用溴化锂在吸湿和脱湿的循环过程中释放热量来实现空调效果。
溴化锂制冷机组的工作原理如下:
1. 吸附过程:溴化锂吸收水分,形成溴化锂水合物。
空气中的湿度高时,溴化锂水合物会吸附更多水分。
这个过程是在吸湿器中进行的。
2. 解吸过程:当空气中湿度降低时,溴化锂水合物会释放吸收的水分。
这个过程是在脱湿器中进行的。
溴化锂会通过加热或减压的方式,将吸附的水分释放出来。
3. 冷凝过程:脱湿后的空气会进入冷凝器,通过冷却的方式使空气温度下降,将热量释放到外界。
4. 蒸发过程:经过冷凝的空气进入蒸发器,通过吹风机吹送到室内,使室内空气温度降低。
5. 再生过程:在脱湿器中释放的湿气通过再生回路送回吸湿器,回收部分吸附剂,再次进行吸湿循环。
通过不断循环上述步骤,溴化锂制冷机组可以不断吸湿和脱湿,使空气温度降低,从而达到制冷的效果。
溴化锂制冷机的工作原理
在吸附器中,溴化锂和水形成溶液并通过吸附剂进行吸附。
溴化锂在吸附剂上吸附,形成溴化锂复合物。
吸附剂通常是多孔的固体材料,具有较大的比表面积和良好的吸附性能。
当工作流体通入吸附剂时,吸附剂会吸附其中的溴化锂,使流体中的溶液浓度降低。
接下来,溴化锂浓度较低的流体从吸附器流向脱附器。
在脱附器中,由于温度升高和压力降低,溴化锂与水之间的溶解度减小,导致溴化锂复合物从吸附剂上脱附出来。
溴化锂会转移到流体中,使溶液浓度升高。
在冷凝器中,溶液中的溴化锂被冷凝,分离出液态溴化锂,并且释放出负载的热量。
冷凝后的液态溴化锂被输送回吸附器进行循环使用。
另一方面,在蒸发器中,流体从脱附器进入,溴化锂复合物在低压下受热蒸发,将热量从流体中吸收出来,使流体温度降低。
通过不断循环吸附和脱附的过程,制冷机可以持续地产生冷却效果。
其最大的优势之一是其工作温度范围非常低,可以达到-70°C,而其他传统制冷机的工作温度通常在-20°C至-40°C之间。
溴化锂制冷机的工作原理基于化学吸附原理,相比传统的机械压缩式制冷机具有许多优点。
它具有较高的制冷效率、低噪音、无震动、节能环保等特点。
因此,它广泛应用于航空航天、军事、石油化工、制药、化学实验室等领域,是一种非常具有潜力的制冷技术。
双效溴化锂吸收式制冷机的工作原理一、吸收式制冷原理:吸收式制冷原理,都是利用液态制冷剂在低压、低温下汽化,使制冷剂蒸汽吸收载冷剂的热负荷产生制冷效应的。
吸收式制冷机循环工作的工质为二元工质,如漠化锂水溶液。
溶液中水是制冷剂,水在真空状态下蒸发产生低温蒸汽,从而吸收漠化锂溶液中的热量,使漠化锂溶液温度降低,产生制冷效应。
漠化锂水溶液是吸收剂,在常温和低温下具有强烈吸收水蒸汽的特性,而在高温下又能将吸收的水分释放出来。
吸收式制冷装置和工作过程就是使制冷溶液吸收与释放周而复始的循环过程,达到制冷的目的。
二、双效溴化锂吸收式制冷机的工作原理1、串联双效漠化锂吸收式制冷机工作原理示意图専空泵°冷却水疣入H^w日舌 生冋热器愜温抑热器TUr..JL低压穩剂蒸汽 发 压 低 秤流阀 ■■■'.-■■'.■A 一节甲阀图一三筒串联双效溴化锂吸收式制冷机工作原理示意图2、串联双效溴化锂制冷机的工作原理由图一可知:吸收器中的溴化锂稀溶液由发生器泵升压后经高温换热器升温并输送至高压发生器;溶液在高压发生器中被供热蒸汽加热使溶液中的部分制冷剂(水)被汽化产生高温冷剂蒸汽而使溶液浓缩;浓缩后的高温溶液经高温换热器降温后进入低压发生器,溶液在低压发生器中被来自高压发生器的冷剂蒸汽加热使溶液中的制冷剂继续汽化产生低温冷剂蒸汽使溶液进一步浓缩,浓缩后溶液经低温热交换器降温并送回吸收器;由高压发生器产生的冷剂蒸汽经低压发生器降温后进入冷凝器,由低压发生器产生的冷剂蒸汽直接进入冷凝器,这两股冷剂蒸汽在真空冷凝器中冷凝成低温制冷剂;低温制冷剂节流降压后送入真空蒸发器中低压蒸发,蒸发后的蒸汽被吸收器中溶液吸收,一方面使溶液浓度降低成为稀溶液,另一方面使溶液放热而降温达到制冷的目的。
其工作过程循环图,如图二所示。
1-2:等浓升压力加热过程(吸收泵、高低温换热器中完成)2-3:加热增浓过程(高低压发生器中完成)3-4等浓节流降压过程(节流阀)4-1:浓降放热过程(蒸发器、吸收器中完成)3、并联双效溴化锂制冷机的工作原理图并联双效溴化锂制冷机和串联双效溴化锂制冷机的工作原理相同,其主要差别在于溴化锂溶液所经路径的区别,前者为并联,后者为串联,并联的双效溴化锂制冷机的工作原理,如图三所示,其工作原理在此不再重述。

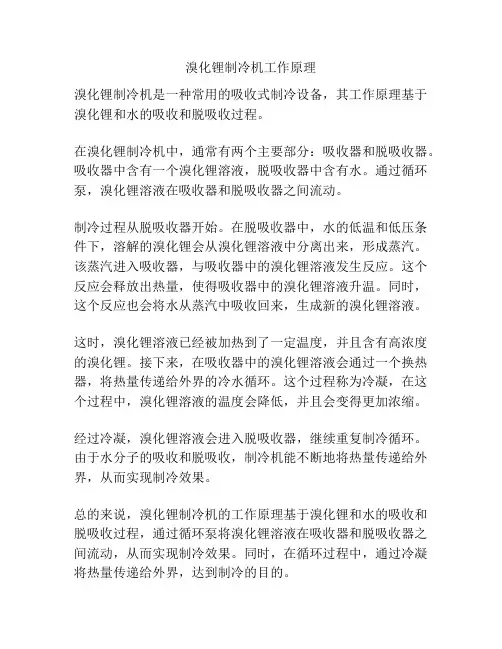

溴化锂制冷机工作原理
溴化锂制冷机是一种常用的吸收式制冷设备,其工作原理基于溴化锂和水的吸收和脱吸收过程。
在溴化锂制冷机中,通常有两个主要部分:吸收器和脱吸收器。
吸收器中含有一个溴化锂溶液,脱吸收器中含有水。
通过循环泵,溴化锂溶液在吸收器和脱吸收器之间流动。
制冷过程从脱吸收器开始。
在脱吸收器中,水的低温和低压条件下,溶解的溴化锂会从溴化锂溶液中分离出来,形成蒸汽。
该蒸汽进入吸收器,与吸收器中的溴化锂溶液发生反应。
这个反应会释放出热量,使得吸收器中的溴化锂溶液升温。
同时,这个反应也会将水从蒸汽中吸收回来,生成新的溴化锂溶液。
这时,溴化锂溶液已经被加热到了一定温度,并且含有高浓度的溴化锂。
接下来,在吸收器中的溴化锂溶液会通过一个换热器,将热量传递给外界的冷水循环。
这个过程称为冷凝,在这个过程中,溴化锂溶液的温度会降低,并且会变得更加浓缩。
经过冷凝,溴化锂溶液会进入脱吸收器,继续重复制冷循环。
由于水分子的吸收和脱吸收,制冷机能不断地将热量传递给外界,从而实现制冷效果。
总的来说,溴化锂制冷机的工作原理基于溴化锂和水的吸收和脱吸收过程,通过循环泵将溴化锂溶液在吸收器和脱吸收器之间流动,从而实现制冷效果。
同时,在循环过程中,通过冷凝将热量传递给外界,达到制冷的目的。
