液压传动教案03

《液压传动》教案（全）教学目的:通过学习液压传动工作原理及组成，了解液压传动的基本原理，掌握液压传动的定义，熟悉液压传动的基本组成，为学生顺利理解液压传动总体架构提供保障。

重点:液压传动的工作原理。

难点:液压传动的组成。

授课方法:讲解为主、善于互动、回顾总结、解惑精练授课时数:4学时教具使用:多媒体课件教学过程:教学环节教学内容﹑方法和过程教师活动学生活动●课程介绍、学习要求：上课听懂、及时复习、反复巩固。

●液体传动与机械传动优缺点比较：调速、缓冲、布置、漏油、维修等。

●前言知识：机器的组成：原动机、传动机构、工作机构传动的作用：1、传递动力；2、转换运动状态（方式和位置）；3、调节速度、方向等。

任务一液压传动基础知识§1-1什么是液压传动一、液压传动的工作原理【举例】液压千斤顶【分析】液压千斤顶的工作原理。

截止阀关闭时：若下压：小缸向大缸压油，载荷上行。

若上抬：油箱向小缸补油，载荷不动。

截止阀打开时，载荷下行。

【问题】为什么能实现力的放大？力的放在倍数等于多少？两缸速度、行程比又分别等于多少？【定义】液压传动：以液体为工作介质，借助于密封工作空间的容积变化和油液的压力来传递能量的传动方式。

二、液压传动的组成及图形符号1、组成【分析】动力传递路线图。

原动机→动力元件→控制调节元件→执行元件→工作机构动力元件：液压泵，将原动机的旋转机械能转化成液压能输出。

执行元件：液压缸、液压马达，将液压能转化成机械能输出。

液压缸实现往复直线运动或往复摆动，液压马达实现连续回转运动。

控制调节装置：液压阀，控制调节系统方向、压力和流量。

辅助装置：油箱、油管、过滤器、蓄能器等。

【分析】液压传动不包括原动机和工作机构。

【分析】液压缸所作的运动不能仅理解为作往复直线运动，说成往复运动反而是正确的。

【分析】液压阀不是能量转换元件，但其液压能的肯定会减小。

2、符号每一元件均用规定的符号来表示。

【举例】节流阀、溢流阀、三位四通换向阀。

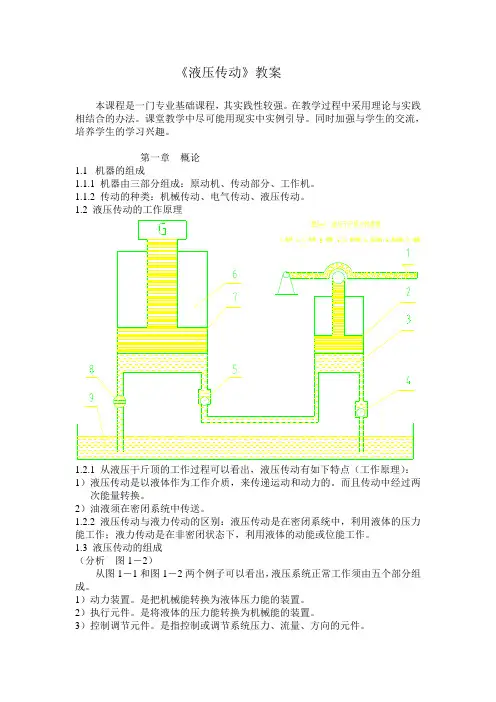

《液压传动》教案本课程是一门专业基础课程，其实践性较强。

在教学过程中采用理论与实践相结合的办法。

课堂教学中尽可能用现实中实例引导。

同时加强与学生的交流，培养学生的学习兴趣。

第一章概论1.1机器的组成1.1.1 机器由三部分组成：原动机、传动部分、工作机。

1.1.2 传动的种类：机械传动、电气传动、液压传动。

1.2 液压传动的工作原理1.2.1 从液压干斤顶的工作过程可以看出，液压传动有如下特点（工作原理）：1）液压传动是以液体作为工作介质，来传递运动和动力的。

而且传动中经过两次能量转换。

2）油液须在密闭系统中传送。

1.2.2 液压传动与液力传动的区别：液压传动是在密闭系统中，利用液体的压力能工作；液力传动是在非密闭状态下，利用液体的动能或位能工作。

1.3 液压传动的组成（分析图1－2）从图1－1和图1－2两个例子可以看出，液压系统正常工作须由五个部分组成。

1）动力装置。

是把机械能转换为液体压力能的装置。

2）执行元件。

是将液体的压力能转换为机械能的装置。

3）控制调节元件。

是指控制或调节系统压力、流量、方向的元件。

4）辅助元件。

是在系统中起散热、贮油、蓄能、连接、过滤、测压等等作用的元件。

1.4 图形符号（分析课本图1－3及附录“常用液压元件图形符号”）1）图形符号脱离了元件的具体结构，表示的是元件的职能。

2）图形符号表示的是元件的零位或静止位置。

1.5 液压传动的优缺点1.5.1 优点：1）输出力大，可实现低速大吨位传动。

（突出优点）2）能在大范围内实现无级调速。

3）体积小、结构紧凑。

4）运动均匀稳定，换向时无冲击。

5）调整控制方便，易于实现自动化。

6）便于实现过载保护，使用安全可靠。

7）设计、制造、维修方便。

1.5.2 缺点：1）无法保证严格的传动比。

（难以克服的缺点）2）温度的变化对系统工作影响较大。

3）工作过程中能量损失较大。

4）制造精度要求高。

5）故障原因不易查找。

1.6 液压传动的应用和发展1）由于液压传动具有很多优点，因此，在各类机械设备中的应用非常广泛。

一、教学目标1. 知识目标：（1）掌握液压传动的基本原理、组成及分类；（2）熟悉液压元件的结构、性能及工作原理；（3）了解液压系统的设计、安装、调试和维护方法。

2. 能力目标：（1）培养学生运用所学知识分析和解决实际问题的能力；（2）提高学生的动手操作能力，能够熟练进行液压元件的安装、调试和维护；（3）培养学生的创新意识和团队协作精神。

3. 素质目标：（1）培养学生的职业道德和社会责任感；（2）提高学生的综合素质，为将来从事液压传动相关行业打下坚实基础。

二、教学内容1. 液压传动的基本原理2. 液压元件的结构、性能及工作原理3. 液压系统的设计、安装、调试和维护4. 液压传动在机械工程中的应用三、教学方法1. 讲授法：系统讲解液压传动的基本原理、液压元件的结构、性能及工作原理等理论知识；2. 案例分析法：通过分析典型液压系统，让学生掌握液压系统的设计、安装、调试和维护方法；3. 实验教学法：让学生在实验过程中，动手操作液压元件，了解其工作原理，提高动手能力；4. 讨论法：引导学生对液压传动在实际工程中的应用进行讨论，提高学生的创新意识和团队协作精神。

四、教学过程1. 导入：介绍液压传动在机械工程中的应用，激发学生的学习兴趣。

2. 讲授液压传动的基本原理，让学生了解液压传动的基本概念和组成。

3. 讲解液压元件的结构、性能及工作原理，通过实验展示液压元件的实际应用。

4. 讲解液压系统的设计、安装、调试和维护方法，通过案例分析让学生掌握相关技能。

5. 实验教学：让学生动手操作液压元件，了解其工作原理，提高动手能力。

6. 讨论液压传动在实际工程中的应用，引导学生思考如何将所学知识应用于实际工作中。

7. 总结：对整个教学过程进行总结，强调重点和难点，布置课后作业。

五、教学评价1. 课堂表现：评价学生在课堂上的学习态度、积极参与程度和团队合作精神；2. 实验报告：评价学生在实验过程中的动手操作能力和实验报告的撰写质量；3. 课后作业：评价学生对课堂知识的掌握程度和运用能力；4. 案例分析报告：评价学生分析问题和解决问题的能力。

液压传动教案高中物理
一、教学目标
1. 了解液压传动的基本原理和应用。

2. 掌握液压传动的优点和特点。

3. 能够分析液压系统中的基本元件和工作原理。

4. 能够设计和运用液压传动系统解决实际问题。

二、教学内容
1. 液压传动的基本原理
2. 液压传动系统的基本元件
3. 液压传动系统的工作原理
4. 液压传动系统的优点和特点
5. 液压传动系统的应用领域
三、教学步骤
1. 介绍液压传动的基本原理和概念。

2. 讲解液压传动系统的基本元件，如液压泵、液压缸、液压阀等。

3. 分析液压传动系统的工作原理，包括压力传递、力的放大、速度的控制等。

4. 探讨液压传动系统的优点和特点，如传动平稳、噪音小、反应灵敏等。

5. 研究液压传动系统在不同领域的应用案例，如汽车制造、工程机械、船舶等。

四、教学方法
1. 理论讲授结合实例分析。

2. 示范实验和演示。

3. 小组讨论和合作学习。

4. 课堂练习和作业布置。

五、教学评估
1. 小组讨论和合作学习的表现。

2. 课堂练习和作业的完成情况。

3. 实验报告和设计方案的质量评价。

六、教学反馈
1. 针对学生在液压传动理论和应用方面的理解和掌握情况进行及时反馈。

2. 结合学生的实际需求和学习兴趣，调整教学方法和内容。

3. 鼓励学生积极参与液压传动技术的实践和研究。
