不同的焚烧炉的主要焚烧过程尾气处理

关键设备选择与配置
除尘设备
选用高效除尘器，如布袋除尘 器、电除尘器等，去除尾气中
的颗粒物。
脱硫设备
采用湿法脱硫或干法脱硫技术 ，降低尾气中的二氧化硫含量 。
脱硝设备
选择选择性催化还原（SCR） 或选择性非催化还原（SNCR） 等脱硝技术，减少尾气中的氮 氧化物排放。
烟气再热器
配置烟气再热器，提高尾气排 放温度，防止白烟现象。
技术创新方向探讨
高效脱硝技术
研发更高效、更稳定的脱硝技术，降低尾气中氮氧化物的 排放。
烟气净化技术
进一步提高烟气净化效率，减少尾气中的颗粒物、二氧化 硫等有害物质的排放。
二氧化碳捕集技术
研发和应用二氧化碳捕集技术，降低垃圾焚烧炉尾气中的 二氧化碳排放，减缓全球气候变暖的影响。
环保理念在尾气处理中应用
04
构建
排放指标
包括颗粒物、二氧化硫、氮氧化 物、氯化氢、重金属等有毒有害
物质排放浓度。
运行指标
焚烧炉温度、烟气停留时间、烟气 含氧量、飞灰含碳量等关键运行参 数。
能耗指标
包括辅助燃料消耗量、电耗、水耗 等。
评估方法介绍
在线监测
01
通过安装在线监测设备，实时获取尾气排放数据，确保焚烧炉
展。
国际标准
国际上对垃圾焚烧炉尾气排放也 制定了相应的标准，如欧盟的排 放标准等，这些标准对全球垃圾 焚烧行业的发展产生了重要影响
。
尾气处理意义及价值
环境保护
资源利用
垃圾焚烧炉尾气处理能够有效减少有害气 体的排放，保护大气环境，降低酸雨、温 室效应等环境问题的发生概率。
通过尾气处理，可以回收部分热能用于发 电或供热，实现资源的有效利用。

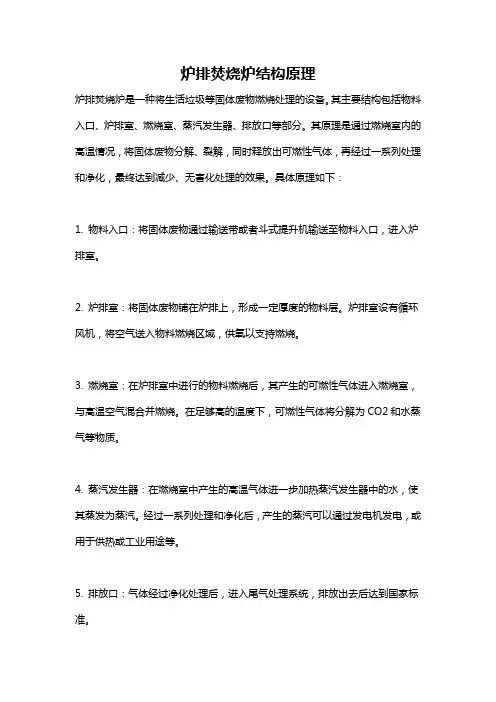

炉排焚烧炉结构原理
炉排焚烧炉是一种将生活垃圾等固体废物燃烧处理的设备。

其主要结构包括物料入口、炉排室、燃烧室、蒸汽发生器、排放口等部分。

其原理是通过燃烧室内的高温情况，将固体废物分解、裂解，同时释放出可燃性气体，再经过一系列处理和净化，最终达到减少、无害化处理的效果。

具体原理如下：
1. 物料入口：将固体废物通过输送带或者斗式提升机输送至物料入口，进入炉排室。

2. 炉排室：将固体废物铺在炉排上，形成一定厚度的物料层。

炉排室设有循环风机，将空气送入物料燃烧区域，供氧以支持燃烧。

3. 燃烧室：在炉排室中进行的物料燃烧后，其产生的可燃性气体进入燃烧室，与高温空气混合并燃烧。

在足够高的温度下，可燃性气体将分解为CO2和水蒸气等物质。

4. 蒸汽发生器：在燃烧室中产生的高温气体进一步加热蒸汽发生器中的水，使其蒸发为蒸汽。

经过一系列处理和净化后，产生的蒸汽可以通过发电机发电，或用于供热或工业用途等。

5. 排放口：气体经过净化处理后，进入尾气处理系统，排放出去后达到国家标准。

总之，炉排焚烧炉主要是通过高温燃烧和蒸发的原理，将固体废物无害化处理，同时利用燃烧产生的能量进行发电或供热等目的。

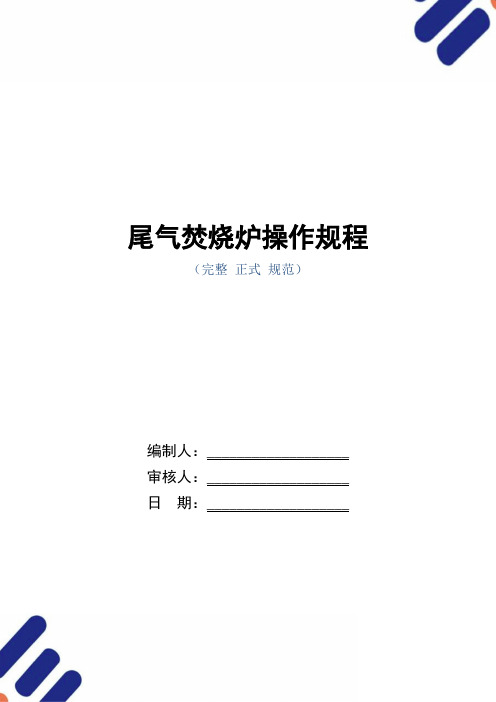

尾气焚烧炉操作规程（完整正式规范）编制人：___________________审核人：___________________日期：___________________尾气焚烧炉操作规程一、尾气焚烧炉1、尾气焚烧炉操作指标（F-201）（仅供参考）炉膛温度： 600℃尾气焚烧炉（H-02）炉膛温度： 550℃烟囱入口温度280--320℃2、尾气处理部分物料平衡见表15。

表15尾气处理部分物料平衡项目名称质量分数kg/h104t/a进料制硫尾气22.671450.351.160空气9.67618.550.495氢气0.021.010.0008燃料气0.4025.280.0202MDEA（25％贫液）67.244302.473.442合计1006397.75.118出料排放废气27.331749.331.399MDEA(富液)68.264366.533.493冷凝污水4.41281.880.226合计1006397.75.1183、废气生产过程中产生的制硫尾气, 经加氢还原吸收后, 在经焚烧炉进行焚烧, 由55m烟囱排放大气。

排放烟气满足国家环保标准烟气排放的标准（SO2排放浓度小于960mg/m3）。

4、流程：在尾气焚烧炉600℃炉膛温度下, 净化气中残余的H2S被燃烧为SO2, 剩余的H2和烃类燃烧生成H2O与CO2, 自尾气焚烧炉出来的高温烟气经尾气加热器（E-201）, 取热后降温至约476℃后, 在掺入冷空气混合降温至364℃后由55米烟囱（S-201）排放。

尾气吸收塔（C-202）使用后的富胺液用富液泵（P-202A.B）送返焦化车间进行溶剂再生。

5、尾气灼烧炉的干燥（1）点火后按升温曲线升温, 进行干燥, 干燥完毕后即可投入运行, 使炉温维持500℃左右,配合系统升温；（2）烟囱无衬里, 为保护烟囱, 要开通风机引入空气, 使炉后温度维持约300℃。

6、系统烘炉（1）当反应炉温度达450℃～500℃时, 关闭临时开工烟囱入口阀门, 打开一级冷凝冷却器入口阀门, 使烟气进入系统烘炉, 此时, 烟气沿硫磺回收过程气流程, 排至烟囱；（2）当烘炉进入高温阶段后, 余热锅炉及冷凝冷却器壳程的液位改为自控, 产生的蒸汽可并入管网；（3）螺栓的热紧操作温度高于200℃的管线和设备,在升温过程中应该对法兰螺栓进行热紧,热紧在下列温度进行。

蓄热式废气焚烧炉工艺流程
一、废气处理蓄热式焚烧技术工作原理
挥发性有机废气通过系统风机的推动或吸入RTO（Regenerative Thermal Oxidizer）进口集风管，通过切换阀引导气体进入蓄热床。

气体在经过陶瓷蓄热床到达焚烧室的过程中逐步被预热，在焚烧室高温（约800℃）下氧化分解，净化后的高温尾气在经过另一陶瓷蓄热床时将热量留存其中，使得出口处的蓄热床得到加热，净化尾气得到降温，使得出口温度略高于RTO进口温度，通常情况下温升最高不超过50-70℃。

二、废气处理蓄热式焚烧技术工艺流程
通过切换阀改变气流进入蓄热床的目标，完成蓄热区与放热区的轮流转换，实现最大化回收焚化炉内的热量，高热能回收率降低了燃料的需求，节省了运转成本。

当系统VOC浓度大于自燃浓度（甲苯1200mg/m3、二甲苯1100mg/m3）时，RTO即不需要辅助燃料便可以保持VOC氧化分解条件，同时可对外输送系统余热。

三、技术特点与优势
热收回率高：采用先进的热互换技术和新型蜂窝陶瓷蓄热材料，热收回率达到95%以上。

VOC净化率高：技术优势确保VOC净化率达到99%以上，符合有机废气净化标准。

节能环保：智能的换热系统实现了对有用热量的高效回收，既保证了净化效果又实现了节能环保的目标。

工艺流程简单：切换阀的引导下，实现蓄热床与焚烧室的有序转换，操作简便，维护成本低。

以上即为废气处理蓄热式焚烧技术的工作原理和工艺流程介绍。

蓄热式焚烧炉能够有效处理产业制造过程中排放的挥发性有机气体（VOC）和臭气，通过高温氧化去除废气，将废气转化为二氧化碳和水汽，并回收废气分解释放的热量，达到环保节能的双重目标。

垃圾焚烧方案垃圾焚烧方案简介垃圾焚烧是一种将垃圾在高温下进行燃烧处理的技术。

它可以有效地将垃圾转化为能量，并减少对环境的污染。

在垃圾焚烧过程中，垃圾被完全燃烧，产生的热能可以用来发电或供热。

同时，焚烧过程中还可以通过相关设备进行尾气和废水的处理，减少对大气和水体的污染。

垃圾焚烧的工艺流程垃圾焚烧的工艺流程通常包括以下几个步骤：1. 垃圾预处理：首先对垃圾进行预处理，将不可燃物、可回收物和有害物质分离出来，以便更好地进行燃烧处理。

2. 垃圾炉燃烧：将预处理后的垃圾送入焚烧炉中进行燃烧。

焚烧炉内维持高温环境，以确保垃圾能够完全燃烧，并产生大量热能。

3. 能量回收：燃烧产生的热能可以通过锅炉转化为蒸汽，并驱动汽轮发电机发电。

同时，烟气中的热能也可以通过余热回收装置进行回收，用于供热或其他用途。

4. 烟气处理：焚烧过程中产生的烟气经过除尘和脱硫等装置进行处理，以减少对大气的污染。

此外，还可以使用脱硝技术降低烟气中的氮氧化物排放。

5. 废水处理：焚烧过程中产生的废水经过处理设备进行净化，以减少对水环境的污染。

处理后的废水可以循环利用或排放到水体中，经过严格的监测和管理。

垃圾焚烧的优势垃圾焚烧作为一种垃圾处理技术，具有以下优势：1. 能量回收：垃圾焚烧可以将垃圾转化为热能，用于发电或供热。

这种能量回收可以减少对传统能源的依赖，降低能源成本。

2. 减少占地面积：与垃圾填埋相比，垃圾焚烧需要的占地面积更小。

这对于土地资源匮乏的地区来说尤为重要。

3. 减少污染：垃圾焚烧过程中的烟气和废水经过处理后，能够大幅减少对大气和水体的污染。

焚烧炉内的高温环境可以有效破坏有害物质，在一定程度上减少了有害废弃物对环境的影响。

4. 促进可回收物的回收利用：在垃圾焚烧工艺中，可回收物通常会被分离出来，并作为资源进行回收利用。

这有助于推动循环经济发展，减少资源的浪费。

垃圾焚烧的风险与挑战垃圾焚烧作为一种垃圾处理技术，也面临一些风险和挑战：1. 排放物处理：垃圾焚烧后产生的烟气需要通过各种处理装置进行处理，以减少对大气的污染。

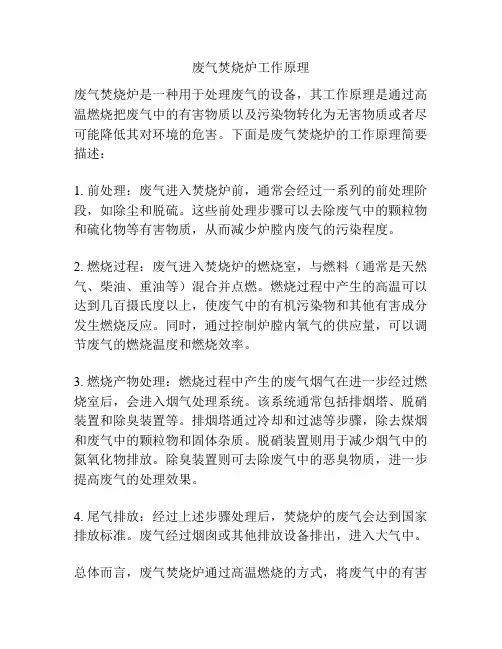

废气焚烧炉工作原理
废气焚烧炉是一种用于处理废气的设备，其工作原理是通过高温燃烧把废气中的有害物质以及污染物转化为无害物质或者尽可能降低其对环境的危害。

下面是废气焚烧炉的工作原理简要描述：
1. 前处理：废气进入焚烧炉前，通常会经过一系列的前处理阶段，如除尘和脱硫。

这些前处理步骤可以去除废气中的颗粒物和硫化物等有害物质，从而减少炉膛内废气的污染程度。

2. 燃烧过程：废气进入焚烧炉的燃烧室，与燃料（通常是天然气、柴油、重油等）混合并点燃。

燃烧过程中产生的高温可以达到几百摄氏度以上，使废气中的有机污染物和其他有害成分发生燃烧反应。

同时，通过控制炉膛内氧气的供应量，可以调节废气的燃烧温度和燃烧效率。

3. 燃烧产物处理：燃烧过程中产生的废气烟气在进一步经过燃烧室后，会进入烟气处理系统。

该系统通常包括排烟塔、脱硝装置和除臭装置等。

排烟塔通过冷却和过滤等步骤，除去煤烟和废气中的颗粒物和固体杂质。

脱硝装置则用于减少烟气中的氮氧化物排放。

除臭装置则可去除废气中的恶臭物质，进一步提高废气的处理效果。

4. 尾气排放：经过上述步骤处理后，焚烧炉的废气会达到国家排放标准。

废气经过烟囱或其他排放设备排出，进入大气中。

总体而言，废气焚烧炉通过高温燃烧的方式，将废气中的有害
物质转化为无害物质，在减少废气对环境的污染方面起到重要作用。

然而，在实际应用中，废气焚烧炉的设计和操作需要综合考虑多个因素，并且符合相关法规和标准，以确保废气焚烧过程的高效和安全。

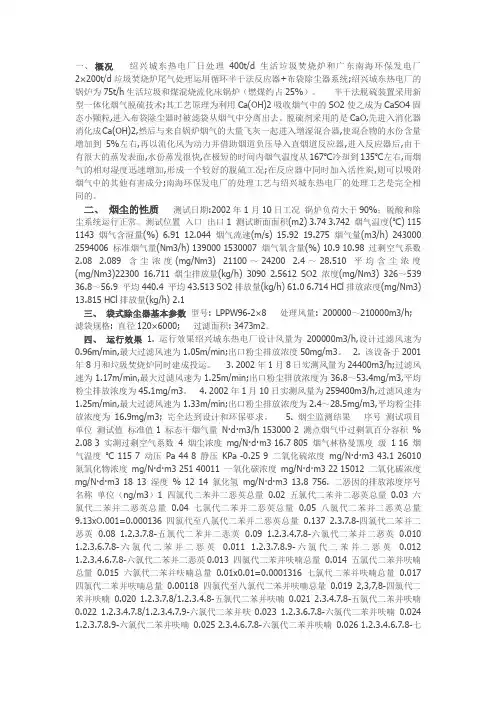

一、概况绍兴城东热电厂日处理400t/d生活垃圾焚烧炉和广东南海环保发电厂2×200t/d垃圾焚烧炉尾气处理运用循环半干法反应器+布袋除尘器系统;绍兴城东热电厂的锅炉为75t/h生活垃圾和煤混烧流化床锅炉（燃煤约占25%）。

半干法脱硫装置采用新型一体化烟气脱硫技术;其工艺原理为利用Ca(OH)2吸收烟气中的SO2使之成为CaSO4固态小颗粒,进入布袋除尘器时被滤袋从烟气中分离出去。

脱硫剂采用的是CaO,先进入消化器消化成Ca(OH)2,然后与来自锅炉烟气的大量飞灰一起进入增湿混合器,使混合物的水份含量增加到5%左右,再以流化风为动力并借助烟道负压导入直烟道反应器,进入反应器后,由于有很大的蒸发表面,水份蒸发很快,在极短的时间内烟气温度从167℃冷却到135℃左右,而烟气的相对湿度迅速增加,形成一个较好的脱硫工况;在反应器中同时加入活性炭,则可以吸附烟气中的其他有害成分;南海环保发电厂的处理工艺与绍兴城东热电厂的处理工艺是完全相同的。

二、烟尘的性质测试日期:2002年1月10日工况锅炉负荷大于90%；脱酸和除尘系统运行正常。

测试位置入口出口1 测试断面面积(m2) 3.74 3.742 烟气温度(℃) 115 1143 烟气含湿量(%) 6.91 12.044 烟气流速(m/s) 15.92 19.275 烟气量(m3/h) 243000 2594006 标准烟气量(Nm3/h) 139000 1530007 烟气氧含量(%) 10.9 10.98 过剩空气系数2.08 2.089 含尘浓度(mg/Nm3) 21100～24200 2.4～28.510 平均含尘浓度(mg/Nm3)22300 16.711 烟尘排放量(kg/h) 3090 2.5612 SO2浓度(mg/Nm3) 326～539 36.8～56.9 平均440.4 平均43.513 SO2排放量(kg/h) 61.0 6.714 HCl排放浓度(mg/Nm3)13.815 HCl排放量(kg/h) 2.1三、袋式除尘器基本参数型号: LPPW96-2×8 处理风量: 200000～210000m3/h; 滤袋规格: 直径120×6000; 过滤面积: 3473m2。

垃圾焚烧炉工艺流程垃圾焚烧炉是一种将垃圾进行高温氧化分解的设备，其工艺流程包括垃圾收集、预处理、进料、燃烧、废气处理等多个环节。

本文将详细介绍垃圾焚烧炉的工艺流程。

一、垃圾收集垃圾焚烧炉的工艺流程始于垃圾的收集。

在城市中，垃圾被分类收集，分为可回收物、有害垃圾和其他生活垃圾。

这些不同类型的垃圾需要进行不同的处理方式。

可回收物需要进行分类回收，有害垃圾则需要专门处理，而其他生活垃圾则可以送往焚烧厂进行处理。

二、预处理在进入焚烧厂之前，生活垃圾需要经过一系列的预处理步骤。

首先是去除大件物品和易腐物质。

这些物品会影响后续的焚烧过程，并且易腐物质会产生大量的水分和有机酸，对环保设施造成损害。

其次是对可回收物进行再次分类，并对可回收物和有害垃圾进行处理。

最后，对垃圾进行破碎处理，以便于后续的进料。

三、进料预处理后的垃圾被送入焚烧炉中进行高温氧化分解。

进料过程需要控制进料速度和垃圾的分布均匀性。

通常情况下，焚烧炉会采用机械装载或人工装载的方式进行进料。

四、燃烧在焚烧过程中，垃圾被加热至高温状态，产生大量的燃料气体和灰渣。

这些物质会通过空气或氧气进行反应，在高温下发生氧化还原反应，将有机物质转化为二氧化碳、水和无害无毒的灰渣。

在这个过程中，需要掌握好进风量、供氧量和排放温度等参数，以保证焚烧效率和环保要求。

五、废气处理在焚烧过程中产生的废气需要经过多次处理才能达到排放标准。

首先是经过除尘器去除颗粒物；其次是经过脱硫设备去除二氧化硫；最后是经过脱硝设备去除氮氧化物。

废气处理过程需要严格控制各项参数，以保证废气排放符合国家标准。

六、灰渣处理焚烧过程中产生的灰渣需要进行处理，以便于后续的利用。

通常情况下，灰渣会被送往专门的处理厂进行分类、破碎和筛选。

其中可回收物质会被回收利用，而其他无害无毒的灰渣则会被送往填埋场进行填埋。

七、总结垃圾焚烧炉的工艺流程包括垃圾收集、预处理、进料、燃烧、废气处理和灰渣处理等多个环节。

在每个环节中都需要严格掌握各项参数，以保证焚烧效率和环保要求。

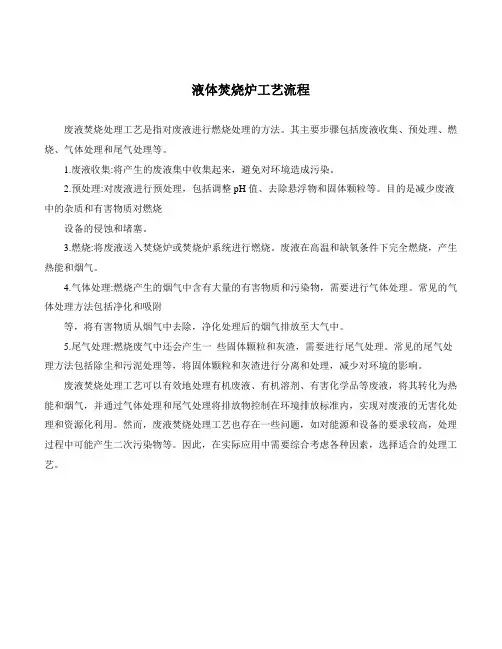

液体焚烧炉工艺流程
废液焚烧处理工艺是指对废液进行燃烧处理的方法。

其主要步骤包括废液收集、预处理、燃烧、气体处理和尾气处理等。

1.废液收集:将产生的废液集中收集起来，避免对环境造成污染。

2.预处理:对废液进行预处理，包括调整pH值、去除悬浮物和固体颗粒等。

目的是减少废液中的杂质和有害物质对燃烧
设备的侵蚀和堵塞。

3.燃烧:将废液送入焚烧炉或焚烧炉系统进行燃烧。

废液在高温和缺氧条件下完全燃烧，产生热能和烟气。

4.气体处理:燃烧产生的烟气中含有大量的有害物质和污染物，需要进行气体处理。

常见的气体处理方法包括净化和吸附
等，将有害物质从烟气中去除，净化处理后的烟气排放至大气中。

5.尾气处理:燃烧废气中还会产生一些固体颗粒和灰渣，需要进行尾气处理。

常见的尾气处理方法包括除尘和污泥处理等，将固体颗粒和灰渣进行分离和处理，减少对环境的影响。

废液焚烧处理工艺可以有效地处理有机废液、有机溶剂、有害化学品等废液，将其转化为热能和烟气，并通过气体处理和尾气处理将排放物控制在环境排放标准内，实现对废液的无害化处理和资源化利用。

然而，废液焚烧处理工艺也存在一些问题，如对能源和设备的要求较高，处理过程中可能产生二次污染物等。

因此，在实际应用中需要综合考虑各种因素，选择适合的处理工艺。

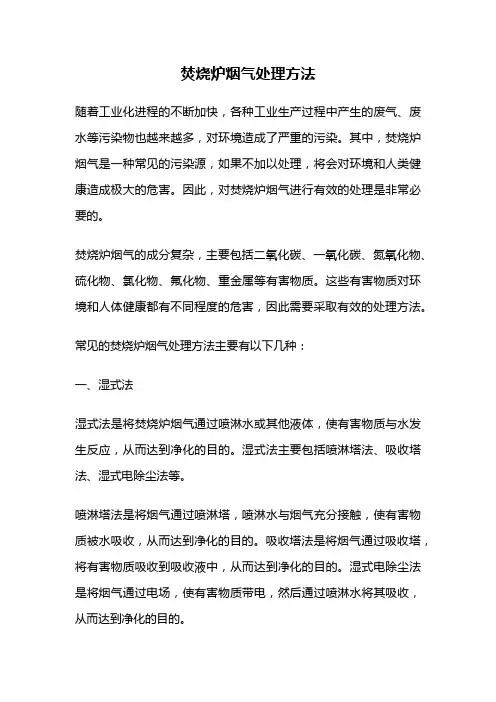

焚烧炉烟气处理方法随着工业化进程的不断加快，各种工业生产过程中产生的废气、废水等污染物也越来越多，对环境造成了严重的污染。

其中，焚烧炉烟气是一种常见的污染源，如果不加以处理，将会对环境和人类健康造成极大的危害。

因此，对焚烧炉烟气进行有效的处理是非常必要的。

焚烧炉烟气的成分复杂，主要包括二氧化碳、一氧化碳、氮氧化物、硫化物、氯化物、氟化物、重金属等有害物质。

这些有害物质对环境和人体健康都有不同程度的危害，因此需要采取有效的处理方法。

常见的焚烧炉烟气处理方法主要有以下几种：一、湿式法湿式法是将焚烧炉烟气通过喷淋水或其他液体，使有害物质与水发生反应，从而达到净化的目的。

湿式法主要包括喷淋塔法、吸收塔法、湿式电除尘法等。

喷淋塔法是将烟气通过喷淋塔，喷淋水与烟气充分接触，使有害物质被水吸收，从而达到净化的目的。

吸收塔法是将烟气通过吸收塔，将有害物质吸收到吸收液中，从而达到净化的目的。

湿式电除尘法是将烟气通过电场，使有害物质带电，然后通过喷淋水将其吸收，从而达到净化的目的。

二、干式法干式法是将焚烧炉烟气通过干式净化设备，使有害物质与固体吸附剂接触，从而达到净化的目的。

干式法主要包括活性炭吸附法、催化氧化法、等离子体法等。

活性炭吸附法是将烟气通过活性炭层，使有害物质被活性炭吸附，从而达到净化的目的。

催化氧化法是将烟气通过催化剂层，使有害物质在催化剂的作用下发生氧化反应，从而达到净化的目的。

等离子体法是将烟气通过等离子体反应器，使有害物质在等离子体的作用下发生化学反应，从而达到净化的目的。

三、生物法生物法是将焚烧炉烟气通过生物反应器，利用微生物对有害物质进行降解，从而达到净化的目的。

生物法主要包括生物滤池法、生物膜法等。

生物滤池法是将烟气通过生物滤池，使有害物质被微生物降解，从而达到净化的目的。

生物膜法是将烟气通过生物膜反应器，使有害物质在生物膜的作用下发生降解反应，从而达到净化的目的。

以上几种焚烧炉烟气处理方法各有优缺点，需要根据实际情况选择合适的处理方法。

生活垃圾焚烧注意事项及飞灰处置方案一、引言城市生活垃圾处理是当今社会面临的一大环境问题。

焚烧作为一种有效的处理方式，不仅能够减少垃圾的体积，还能实现能源的回收。

但在焚烧过程中，注意事项及飞灰处置显得尤为重要。

下面，我将结合自己多年的经验，为大家详细讲解生活垃圾焚烧的注意事项及飞灰处置方案。

二、生活垃圾焚烧注意事项1.焚烧设施的选择与布局焚烧设施的选择要考虑垃圾的种类、产量、焚烧工艺等因素。

布局要合理，尽量减少对周边环境的影响。

焚烧炉要选用先进的焚烧技术，提高焚烧效率，降低污染物的排放。

2.焚烧温度的控制3.焚烧时间的控制焚烧时间也是影响焚烧效果的重要因素。

焚烧时间越长，有害物质的分解越彻底。

但过长的焚烧时间会增加能耗和运营成本。

因此，要根据垃圾的成分和焚烧温度，合理控制焚烧时间。

4.焚烧尾气的处理焚烧尾气中含有大量的污染物，如颗粒物、二氧化硫、氮氧化物等。

要选用高效尾气处理设备，如布袋除尘器、活性炭吸附塔等，对尾气进行净化处理，确保排放达标。

5.焚烧残渣的处理焚烧残渣主要包括底灰和飞灰。

底灰可通过填埋、资源化利用等方式处理。

飞灰含有大量的重金属和有机污染物，需进行专门的无害化处理。

三、飞灰处置方案1.飞灰收集与储存飞灰收集要选用合适的设备，如旋风分离器、布袋除尘器等。

收集到的飞灰要进行密封储存，避免对环境造成污染。

2.飞灰稳定化处理飞灰稳定化处理是为了降低其重金属的溶出率，减少对环境的影响。

常用的稳定化方法有水泥稳定化、石灰稳定化等。

3.飞灰固化处理飞灰固化处理是将飞灰与固化剂混合，使其形成稳定的固体。

常用的固化剂有水泥、石灰、粉煤灰等。

固化后的飞灰可进行填埋或资源化利用。

4.飞灰资源化利用飞灰中含有大量的有价金属，如铜、锌、铅等。

可以通过火法冶金、湿法冶金等技术，将飞灰中的有价金属提取出来，实现资源化利用。

5.飞灰无害化处理对于无法资源化利用的飞灰，要进行无害化处理。

可以采用高温熔融、化学处理等方法，将飞灰中的有害物质分解、固化，降低其污染风险。

目前国内垃圾焚烧炉主要有机械炉排炉焚烧工 艺和循环流化床焚烧工艺。 盛运环保采用的是机械炉排炉焚烧工艺（三驱 动逆推炉排炉）；北京中科采用的是循环流化床焚 烧工艺（中科院循环流化的产品型号由三部分组成， 各部分间用短横线相连。 (SLC250-4.0/400-W ) SL △ xxx – xx / xxx – x 1 2 3 4 5 6 1、生活垃圾（汉语拼音缩写） 2、焚烧方式代号 3、额定焚烧处理量（t/h） 4、额定蒸汽压力(MPa) 5、额定蒸汽温度（℃） 6、设计序号
正常水位（位于锅筒中心 线以下） 高水位报警值 高水位报警值 低水位报警值 1 2 1
高水位跳闸值 （紧急停炉） +200mm
低水位报警值
2
-150mm
检查给水系统，省煤器，水冷 壁系统运行是否正常
紧急停炉，自控装置延时2秒
低水位跳闸值 （紧急停炉） -200mm
注：报警值、跳闸值均对于正常水位而言，以下同
过热蒸汽压力 过热蒸汽温度
4.2安全阀整定压力
安装位置 过热器汇集集箱 锅筒低启安全阀 锅筒高启安全阀 数量 1 1 1 整定压力 4.16MPa.g 4.63MPa.g 4.72MPa.g
4.3锅筒水位报警与保护
内 容 水位值 50mm +100mm +150mm -100mm 校对水位计，减少给水 开启紧急放水阀至水位正常 紧急停炉，自控装置延时2秒 增大给水，校对水位计，停止 排污 运行措施
1、风烟系统的工艺流程


风烟系统流程：
垃圾库空气→过滤器→一次风机→暖风器→一次风室→炉排→垃圾 参与燃烧→焚烧炉出口→炉膛→费斯顿管→二烟道→过热器灰斗→ 三烟道对流蒸发管束→过热器→过渡烟道→四烟道省煤器→急冷塔 →脱酸塔→布袋除尘器→引风机→烟囱

焚烧车间工艺焚烧车间工艺是一种重要的工业生产过程，用于处理废弃物和固体废弃物。

本文将详细介绍焚烧车间工艺的流程、设备和环境保护措施。

一、焚烧车间工艺流程焚烧车间工艺主要包括废物进料、预处理、燃烧过程、废气处理和废渣处理等环节。

1. 废物进料：废物进料是焚烧车间工艺的第一步。

废物可以是生活垃圾、工业废弃物、医疗废物等。

废物进料需要经过称重、分类和粉碎等处理。

2. 预处理：废物进料后，需要进行预处理以提高燃烧效率和减少污染物排放。

预处理包括除去可燃物表面的涂层、剥离包装材料、去除可燃物中的水分等。

3. 燃烧过程：燃烧是焚烧车间工艺的核心环节。

废物在高温下进行氧化反应，释放出热能。

燃烧产生的热能可以转化为电能或者蒸汽，用于供热或者发电。

4. 废气处理：焚烧过程中产生的废气含有大量的污染物和有害物质，如二氧化硫、氮氧化物、重金属等。

废气处理系统通常包括烟气净化设备，如除尘器、脱硫装置、脱硝装置等，以减少对大气环境的污染。

5. 废渣处理：焚烧过程中产生的废渣主要包括灰渣和废渣。

灰渣是燃烧后残留下来的固体物质，可以通过物理或者化学方法进行处理和处置。

废渣是废气处理过程中产生的固体颗粒物，通常经过过滤和固化处理后，用于填埋或者再利用。

二、焚烧车间工艺设备焚烧车间工艺需要使用多种设备来完成废物处理和环境保护工作。

1. 进料系统：进料系统包括废物存储、输送和称重设备等。

常见的设备有垃圾箱、输送带和称重传感器等。

2. 预处理设备：预处理设备主要用于去除废物表面的涂层和包装材料，常见的设备有剥离机、破碎机和脱水机等。

3. 燃烧炉：燃烧炉是焚烧车间工艺的核心设备，用于将废物燃烧产生热能。

常见的燃烧炉有回转窑炉、流化床炉和固定床炉等。

4. 废气处理设备：废气处理设备用于净化焚烧过程中产生的废气。

常见的设备有除尘器、脱硫装置、脱硝装置和焚烧炉尾气处理装置等。

5. 废渣处理设备：废渣处理设备用于处理焚烧过程中产生的废渣。

常见的设备有灰渣处理设备、废渣过滤设备和固化设备等。

焚烧炉废气环保处理措施本项目个工艺产生的有机废气、污水处理站吹脱的废气和含有机物的固废均进入回转窑焚烧炉焚烧处置。

焚烧炉焚烧炉烟气经旋风除尘，碱喷淋脱硫，SNCR脱硝处理后经35m高排气筒排放。

（1）烟尘旋风除尘器是工业中应用较广泛的除尘设备之一，特别是应用于小型锅炉和多级除尘的预除尘。

它利用旋转气流对粉尘产生的离心力使粉尘从气流中分离出来，与单纯利用重力的沉降室比较，旋风除尘器中作用于粉尘上的离心力要比重力大5~2500倍。

在惯性除尘器中，气流只是简单地改变其原始的气流方向，而在旋风除尘器中气流要完成一系列的旋转运动，因而所造成的离心力作用也较大。

因此，旋风除尘器的除尘效率比常规惯性除尘设备的都要高，所能分离下来的粉尘粒径也小，在处理相同风量时，占地面积小，设备结构比较紧凑。

一般旋风除尘器结构简单，器身无运动部件，不需特殊的附属设备，占地制造、安装投资较少。

其操作简单维护简便，压力损失中等，动力消耗不大，运转维护费用较低。

旋风除尘器操作弹性大，性能稳定，不受含尘气体浓度、温度的限制。

对于粉尘的物理性质无特殊要求，同时可根据生产的不同要求选用不同材料制作或内衬不同的耐磨、耐热材料，以提高使用寿命综合考虑，本项目焚烧炉烟气除尘拟采用旋风除尘器，同时后续湿法脱硫设备亦有一定的除尘效果，综合除尘效率N90%。

（2）酸性气体本项目焚烧炉废气中酸性气体主要是二氧化硫和氯化氢，拟选用湿式净化法碱洗塔对酸性气体进行净化，采用碱喷淋塔+碱吸收塔二级处理（碱液选择30%Nae）H溶液），SCh净化效率保守按80%考虑，H。

的净化效率按90%考虑，且碱洗塔对烟尘也有一定的净化效率。

湿式洗气法：焚烧尾气处理系统中最常用的湿式洗气塔是对流操作的填料吸收塔，尾气与向下流动的碱性溶液不断地在填料空隙及表面接触、反应，使尾气中的污染气体被有效吸收。

常用的吸收药齐∣J（碱性药剂）主要有NaOH溶液(15%-20%,质量分数)或Ca(OH)2溶液1O%-3O%,质量分数)。

危废焚烧处置的流程和设备一、危废焚烧处置的流程危废焚烧处置的流程主要包括以下几个步骤：1. 废物收集与运输废物收集与运输是危废焚烧处置的第一个环节。

在这个环节中，危废产生单位需要将产生的危废运输到焚烧设施。

为了保证运输过程的安全，需要采取相应的措施，如使用专用运输工具、遵守交通规则等。

同时，为了确保后续处理的有效性，不同种类的废物需要分类收集和运输。

2. 废物分类与储存在焚烧设施中，废物需要进行分类储存。

根据废物的性质和危险程度，采取不同的储存方式。

对于易燃易爆的废物，需要储存在防爆型仓库中；对于腐蚀性废物，需要使用防腐蚀材料进行储存；对于放射性废物，需要采取特殊的防护措施。

储存时还需要注意防止交叉污染和泄漏事故的发生。

3. 废物预处理预处理是焚烧前的一个重要步骤，目的是为了使废物能够更好地适应焚烧处理。

预处理方法包括破碎、混合、压缩等。

对于大块废物，需要进行破碎处理，以便于后续的输送和燃烧；对于成分复杂、不稳定或黏度较大的废物，需要进行混合和搅拌，以便于燃烧和热量的传递；对于高密度或大体积的废物，需要进行压缩处理，以便于减少体积和重量。

4. 焚烧处理焚烧处理是危废焚烧处置的核心环节。

在这个环节中，废物被送入焚烧炉进行焚烧处理。

焚烧炉的类型有多种，如液体喷射型、气体喷射型、流化床型等。

根据废物的性质和数量选择合适的焚烧炉类型。

在焚烧过程中，废物中的有机物会被氧化，生成二氧化碳和水蒸气。

同时，焚烧产生的热量会被回收利用。

为了保证燃烧的充分性和稳定性，需要控制好燃烧温度、停留时间、湍流度和过量空气系数等参数。

5. 尾气处理尾气处理是危废焚烧处置的一个重要环节。

在焚烧过程中，会产生大量的尾气，其中含有有害物质，如硫氧化物、氮氧化物、颗粒物等。

这些有害物质如果直接排放到大气中会对环境和人体健康造成危害。

因此，需要对尾气进行净化处理。

常见的尾气处理方法包括湿法洗涤、干法吸附、催化转化等。

这些方法可以有效地去除尾气中的有害物质，使尾气达到排放标准。

垃圾焚烧尾气处理工艺流程1.垃圾焚烧厂首先收集垃圾，并进行初步分拣。

The first step of the garbage incineration plant is to collect the waste and do the initial sorting.2.然后将垃圾投入焚烧炉进行高温燃烧。

Then the waste is put into the incinerator for high-temperature combustion.3.在燃烧过程中产生大量热量和尾气。

During the combustion process, a large amount of heat and exhaust gases are produced.4.尾气中包含有毒气体和颗粒物。

The exhaust gases contain toxic gases and particulate matter.5.为了处理尾气，通常会采用多级过滤和净化技术。

To handle the exhaust gases, multi-stage filtration and purification technologies are usually used.6.首先将尾气通过除尘器，去除其中的颗粒物。

First, the exhaust gases are passed through a dust collector to remove the particulate matter.7.然后利用脱硝装置对尾气进行脱硝处理。

Then the exhaust gases are subjected to denitrification treatment using a denitrification device.8.脱硝处理可以减少尾气中的氮氧化物排放。

The denitrification treatment can reduce the emissions of nitrogen oxides in the exhaust gases.9.接着尾气会通过脱硫装置进行脱硫处理。

中国氯碱China Chlor-Alkali 第2期2021年2月No.2Feb.,202120乙烯法聚氯乙烯生产中焚烧废气的处理轩书琴(青岛石化高级技工学校，山东青岛266041)摘要：利用高温焚烧及急冷作用原理，针对乙烯法生产聚氯乙烯生产装置的有机废气、废液的处 理，采用高温焚烧烟气急冷、吸收等装置，达到了较好的处理效果。

关键词：乙烯法；聚氯乙烯；焚烧；废气中图分类号:TQ325.3 文献标识码：B 文章编号:1009-1785(2021)02-0020-02Treatment of waste gas from incineration in vinyl chlorideproduction by ethylene processXUAN Shu-qin(Qingdao Petrochemical Senior Technical School, Qingdao 266041,China)Abstract : The principle of high temperature incineration and quenching is used to treat the organic waste gas waste liquid produced by the ethylene -based PVC production equipment. The high temperature incineration waste gas quenching and absorption devices are used to achieve better treatment effect.Key words : ethylene-based ; polyvinyl chloride ; incineration ; waste gas随着国内聚氯乙烯生产的扩大，其生产过程中 产生的氯乙烯单体等排放尾气及废液对环境的污染 程度也随之加剧。
