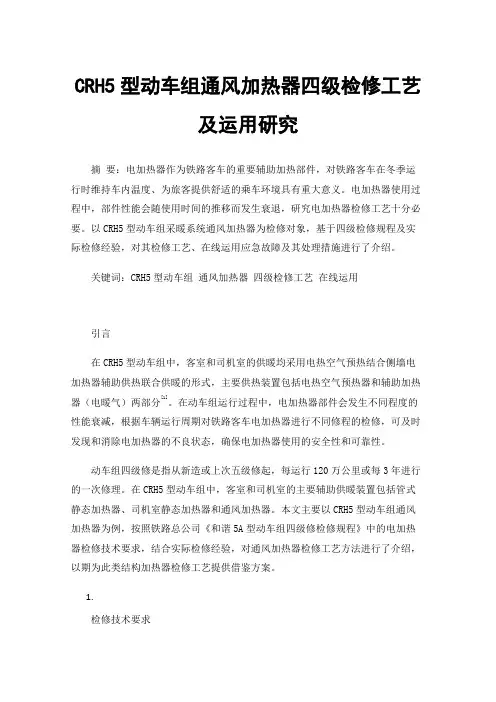

CRH5型动车组通风加热器四级检修工艺及运用研究摘要:电加热器作为铁路客车的重要辅助加热部件,对铁路客车在冬季运行时维持车内温度、为旅客提供舒适的乘车环境具有重大意义。
电加热器使用过程中,部件性能会随使用时间的推移而发生衰退,研究电加热器检修工艺十分必要。
以CRH5型动车组采暖系统通风加热器为检修对象,基于四级检修规程及实际检修经验,对其检修工艺、在线运用应急故障及其处理措施进行了介绍。
关键词:CRH5型动车组通风加热器四级检修工艺在线运用引言在CRH5型动车组中,客室和司机室的供暖均采用电热空气预热结合侧墙电加热器辅助供热联合供暖的形式,主要供热装置包括电热空气预热器和辅助加热器(电暖气)两部分[1]。
在动车组运行过程中,电加热器部件会发生不同程度的性能衰减,根据车辆运行周期对铁路客车电加热器进行不同修程的检修,可及时发现和消除电加热器的不良状态,确保电加热器使用的安全性和可靠性。
动车组四级修是指从新造或上次五级修起,每运行120万公里或每3年进行的一次修理。
在CRH5型动车组中,客室和司机室的主要辅助供暖装置包括管式静态加热器、司机室静态加热器和通风加热器。
本文主要以CRH5型动车组通风加热器为例,按照铁路总公司《和谐5A型动车组四级修检修规程》中的电加热器检修技术要求,结合实际检修经验,对通风加热器检修工艺方法进行了介绍,以期为此类结构加热器检修工艺提供借鉴方案。
1.检修技术要求1.1 通风加热器结构C RH5型动车组通风加热器主要分设在头、尾车司机室蹬车门处及餐车吧区。
通风加热器主要由断路器、电热管、温控器、熔断器、风机、隔热材、机壳、罩板等组成。
风机用于电热管的热量散发;温控器为通风加热器一级超温保护器,可恢复;熔断器为二级超温保护器,不可恢复。
通风加热器电气接线原理图如图1所示,加热器额定工作电压为AC220V。
图1通风加热器电气接线原理图1.2 检修技术要求根据铁路总公司下发的《和谐5A型动车组四级修检修规程》要求,电热器各零件检修内容包括[3]:(1)清洁电热器内外部,无污物。

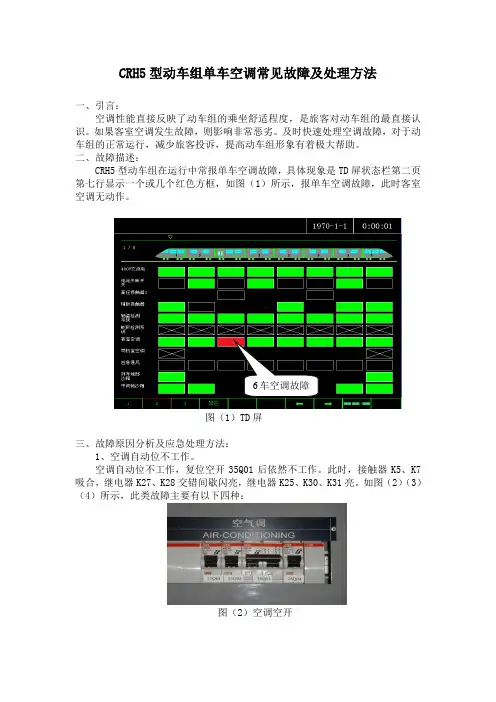

CRH5型动车组单车空调常见故障及处理方法一、引言:空调性能直接反映了动车组的乘坐舒适程度,是旅客对动车组的最直接认识。
如果客室空调发生故障,则影响非常恶劣。
及时快速处理空调故障,对于动车组的正常运行,减少旅客投诉,提高动车组形象有着极大帮助。
二、故障描述:CRH5型动车组在运行中常报单车空调故障,具体现象是TD屏状态栏第二页第七行显示一个或几个红色方框,如图(1)所示,报单车空调故障,此时客室空调无动作。
6车空调故障图(1)TD屏三、故障原因分析及应急处理方法:1、空调自动位不工作。
空调自动位不工作,复位空开35Q01后依然不工作。
此时,接触器K5、K7吸合,继电器K27、K28交错间歇闪亮,继电器K25、K30、K31亮。
如图(2)(3)(4)所示,此类故障主要有以下四种:图(3)空调继电器图(4)空调接触器1)、MVB通讯板故障(空调手动打100%制暖,如果接触器K8、K9都吸合即判断为MVB通讯板板故障),如图(5)所示。
MVB通信板图(5)MVB通信板应急处理方法:可根据客室温度的高低采用手动制暖(夏季制冷)50%或100%切换控制。
2)、继电器K25内部触点故障。
应急处理方法:继电器K25与K33或K29(冬季用K29、K33;夏季用K31)进行对调使用。
3)、电源检测器坏(A6检测器内部指示红灯不亮)。
应急处理方法:空调控制切换到手动制暖(夏季制冷)100%,过半分钟后落下F4空开,此后空调采用制暖(夏季制冷)50%和100%手动切换控制。
4)、控制命令面板故障。
应急处理方法:空调控制切换到手动制暖(夏季制冷)100%,过半分钟后落下F4空开,此后空调采用制暖(夏季制冷)50%和100%手动切换控制。
2、新风传感器故障。
新风(外温)传感器故障,导致MVB控制板无法检测外温信息,无法发出正确(制冷、制暖)指令,使得空调无法正常工作。
3、控制继电器故障。
此类故障主要有以下十种:1)、风压开关反馈故障。

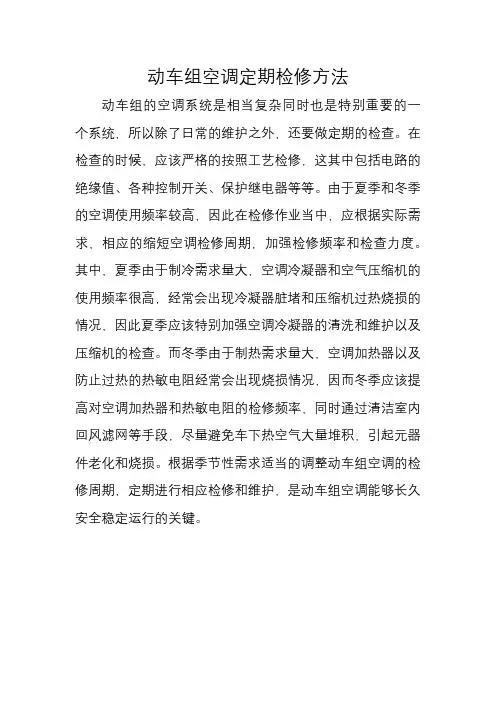

动车组空调定期检修方法
动车组的空调系统是相当复杂同时也是特别重要的一个系统,所以除了日常的维护之外,还要做定期的检查。
在检查的时候,应该严格的按照工艺检修,这其中包括电路的绝缘值、各种控制开关、保护继电器等等。
由于夏季和冬季的空调使用频率较高,因此在检修作业当中,应根据实际需求,相应的缩短空调检修周期,加强检修频率和检查力度。
其中,夏季由于制冷需求量大,空调冷凝器和空气压缩机的使用频率很高,经常会出现冷凝器脏堵和压缩机过热烧损的情况,因此夏季应该特别加强空调冷凝器的清洗和维护以及压缩机的检查。
而冬季由于制热需求量大,空调加热器以及防止过热的热敏电阻经常会出现烧损情况,因而冬季应该提高对空调加热器和热敏电阻的检修频率,同时通过清洁室内回风滤网等手段,尽量避免车下热空气大量堆积,引起元器件老化和烧损。
根据季节性需求适当的调整动车组空调的检修周期,定期进行相应检修和维护,是动车组空调能够长久安全稳定运行的关键。

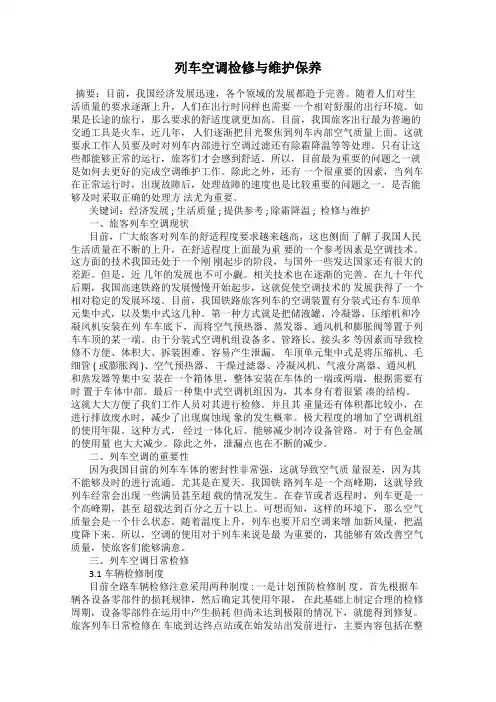

列车空调检修与维护保养摘要:目前,我国经济发展迅速,各个领域的发展都趋于完善。
随着人们对生活质量的要求逐渐上升,人们在出行时同样也需要一个相对舒服的出行环境。
如果是长途的旅行,那么要求的舒适度就更加高。
目前,我国旅客出行最为普遍的交通工具是火车,近几年,人们逐渐把目光聚焦到列车内部空气质量上面。
这就要求工作人员要及时对列车内部进行空调过滤还有除霜降温等等处理。
只有让这些都能够正常的运行,旅客们才会感到舒适。
所以,目前最为重要的问题之一就是如何去更好的完成空调维护工作。
除此之外,还有一个很重要的因素,当列车在正常运行时,出现故障后,处理故障的速度也是比较重要的问题之一。
是否能够及时采取正确的处理方法尤为重要。
关键词:经济发展 ; 生活质量 ; 提供参考 ; 除霜降温 ; 检修与维护一、旅客列车空调现状目前,广大旅客对列车的舒适程度要求越来越高,这也侧面了解了我国人民生活质量在不断的上升,在舒适程度上面最为重要的一个参考因素是空调技术。
这方面的技术我国还处于一个刚刚起步的阶段,与国外一些发达国家还有很大的差距。
但是,近几年的发展也不可小觑。
相关技术也在逐渐的完善。
在九十年代后期,我国高速铁路的发展慢慢开始起步,这就促使空调技术的发展获得了一个相对稳定的发展环境。
目前,我国铁路旅客列车的空调装置有分装式还有车顶单元集中式,以及集中式这几种。
第一种方式就是把储液罐、冷凝器、压缩机和冷凝风机安装在列车车底下,而将空气预热器、蒸发器、通风机和膨胀阀等置于列车车顶的某一端。
由于分装式空调机组设备多、管路长、接头多等因素而导致检修不方便、体积大、拆装困难、容易产生泄漏。
车顶单元集中式是将压缩机、毛细管 ( 或膨胀阀 )、空气预热器、干燥过滤器、冷凝风机、气液分离器、通风机和蒸发器等集中安装在一个箱体里,整体安装在车体的一端或两端,根据需要有时置于车体中部。
最后一种集中式空调机组因为,其本身有着很紧凑的结构。
这就大大方便了我们工作人员对其进行检修。
轨道车辆的空调清洗方案随着城市轨道交通的不断发展,轨道车辆已经成为人们生活中必不可少的交通工具。
然而,轨道车辆的空调系统由于长时间运行,往往会沉积大量的灰尘和细菌,影响空气质量,对乘客的健康和舒适造成威胁。
为了确保轨道车辆的空气质量和乘客的健康与舒适,需要对轨道车辆的空调系统进行定期的清洗。
本文将介绍轨道车辆的空调清洗方案。
一、清洗前的准备在开始清洗轨道车辆的空调系统之前,我们需要做好以下准备工作:1.准备清洗设备,包括清洗喷枪、清洗剂、水箱和电源等。
2.动车组存放在车辆库的夜间里,要选择晴朗、温度适宜的日子,开出车床进行清洗。
3.确保车厢内的电源和座椅都已经处理好,避免和清洗设备发生电路短路或损坏等问题。
二、清洗步骤接下来介绍轨道车辆的空调系统清洗步骤:1.打开轨道车辆的空调系统,并调至最大运行状态。
2.把清洗剂加入水箱中,并启动清洗设备的水泵,开启喷枪进行清洗,从车顶往下依次清洗车厢内所有的空调回风口和气流出口。
3.清洗完成后,关闭所有的空调开关。
4.等待5-10分钟,让清洗剂充分渗透和分解空调系统中的污垢和细菌。
5.重新打开轨道车辆的空调系统,使其正常运行15-20分钟。
6.关闭轨道车辆的空调系统,用清水清洗轨道车辆内部和外表面,包括空调回风口、气流出口、墙、顶、座椅、地板等。
7.完成清洗后,关闭车门和通风口,等待轨道车辆内部和外表面自然晾干。
三、注意事项在清洗轨道车辆的空调系统时,需要注意以下事项:1.首先要确保安全,确保清洗设备的电源情况正常并且操作人员具备必要的安全技能。
2.清洗剂使用量要适量,过度的清洗剂会对轨道车辆的表面产生腐蚀。
3.在清洗过程中,也要注意避免水泼溅到轨道车辆内部和外表面对其造成损坏和影响,最好使用毛巾等吸水器进行干燥。
4.完成清洗后,应将清洗设备充分清洗干净,并存放好,以便下次使用。
四、总结为保证轨道车辆空调系统的正常运行,提高空气质量和乘客的舒适度,轨道车辆的空调系统应该定期的进行清洗和维护。

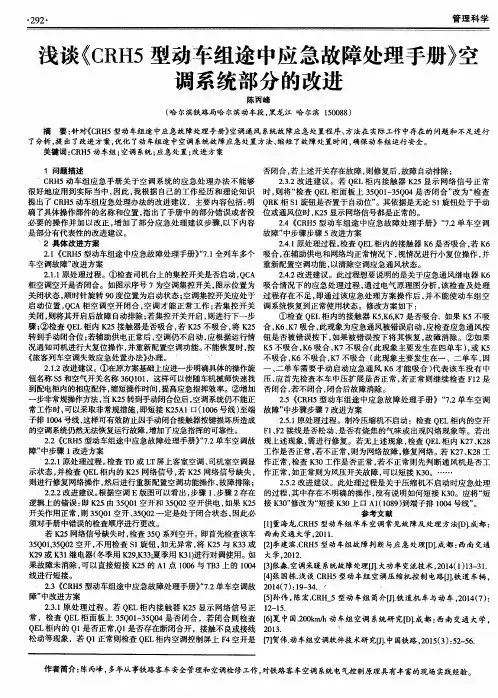

CRH5空调常见故障判断与应急处理办法一.K12不吸合(废排风机)电阻档测量K12下线402-403-404间阻值是否平衡(19欧)和接地电阻,相间无断路、不接地时。
一、二单车:如果随车有MVB板可以更换处理。
如果故障未消除可以短接K12的A1点405线与TB4的1017或1018或1019或1020交流24V线。
三、四单车可以先更换A20板,如果故障未消除短接方法同一、二单车相同。
二.通风机不工作(电流1.9A)1.检查QRK柜S1开关是否置于非off位,如在off位将其置于所需工况位;2.检查QEL柜35系列空开是否在正常位,不在正常位时,在机组未启动情况下恢复正常。
3.检查QEL柜各空气开关是否在正常位,不在正常位时在机组未启动情况下恢复正常。
4.检查K25继电器是否得电。
(1)如不得电,检查主控端司机台左侧空调集控开关S5是否在“ON”位;(2)如不得电或故障时,将K25与K33或K29或K31(冬季用K29,K33;夏季用K31)进行对调使用。
如果故障未消除,可以直接短接K25的A1点1006与TB3上的1004线进行短接。
5.检查K5、K7接触器是否在吸合状态。
(1)K5、K7吸合。
①用万用表交流电压档测量K5下部接线1072-1073-1074两相间(K5)、1082-1083-1084两相间(K7)电压为AC400V。
②如电压值不对和无电压时,查找K5、K7上部接线1069-1070-1071两相间(K5)、1079-1080-1081两相间(K7)电压为AC400V,如测量电压正常,确认是接触器缺相造成,应急情况下(无替换配件)可将接触器上下主线一一对应短接处理。
③如电压仍不正常,检查F5、F6是否烧损、缺相,应急情况下(无替换配件)可将接触器上下主线一一对应短接处理。
④【注意:短接必须在断开QEL柜主空开Q1的情况下进行,辅助触点根据工况要求进行处理。
】(2)K5、K7得电吸合后,F5、F6空气开关跳闸①检查F5、F6空开是否缺相,如缺相更换空气开关,应急情况下可采取短接的方法进行处理。
动车组的空调系统维护与保养动车组是现代高速铁路运输的主力车型,其空调系统的正常运行对乘客的舒适性和安全性至关重要。
为了保证动车组空调系统的稳定性和可靠性,在日常运营中需要进行维护与保养工作。
本文将介绍动车组空调系统的维护与保养内容及要点。
一、维护与保养内容1. 清洁空调系统及周边环境动车组空调系统的清洁对于保持系统正常运行至关重要。
定期检查和清洁空调系统各个部件,如风道、过滤器、冷凝器等,确保其不被灰尘、杂物等堵塞。
同时,还需清洁空调系统周边的环境,如空调通风口、排水口等,避免因灰尘或杂物堵塞而影响空气流通和排水。
2. 调节空调系统温度和湿度定期检查和调节动车组空调系统的温度和湿度,确保其能够满足乘客的舒适需求。
根据季节和气温变化,适时调整空调系统的设置,保持舒适的温度和湿度。
同时,空调系统的温度和湿度传感器也需要定期维护和校准,确保其准确传递信号。
3. 检查空调系统管道和连接件空调系统的管道和连接件是保证其正常运行的关键部件。
定期检查空调系统的管道和连接件,确保其没有损坏、松动或漏气现象。
如发现问题,及时进行修复或更换,避免因管道或连接件故障导致整个空调系统无法正常工作。
4. 维护空调系统的制冷剂和润滑剂空调系统的制冷剂和润滑剂是保证其正常工作的重要元素。
定期检查制冷剂和润滑剂的浓度和量,并根据需要进行添加或更换。
同时,空调系统的压力和温度传感器也需要定期检修和校准,确保其正常工作,避免因制冷剂和润滑剂不足或过量导致空调系统故障。
5. 检修空调系统故障在日常运营中,动车组空调系统可能会发生各种故障,如温度波动、制冷效果变差、噪音增大等。
在发现故障时,需要及时进行检修和维修,避免故障的进一步扩大和影响乘客的舒适体验。
定期进行故障检修的培训和演练,提高技术人员的处理能力和响应速度。
6. 保持空调系统的稳定运行动车组作为高速铁路运输的主力车型,其空调系统的稳定运行对乘客的出行体验至关重要。
除了上述维护与保养工作之外,还需定期对空调系统进行全面的检查和评估,确保其符合安全规范和技术标准。

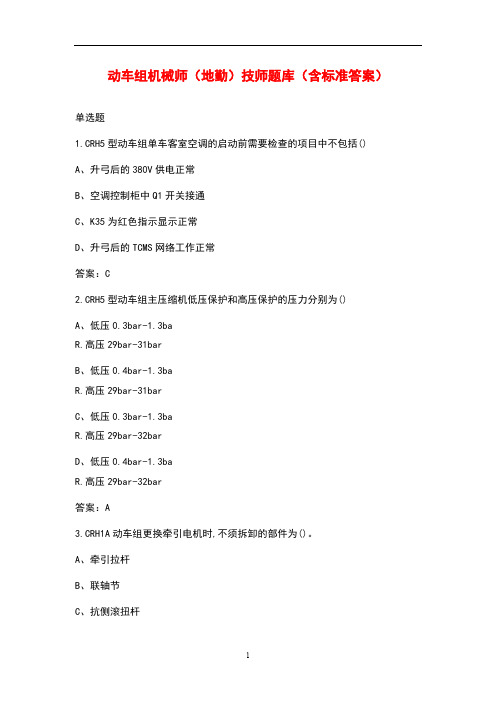

CRH5型车车顶空调的检查与清洁
摘要:为保证CRH5型动车组空调运行效果,尽最大能力降低空调工作状态不良带来的不良影响,现结合日常生产作业中对该型动车组空调检查与清洁处理方法总结如下:关键词:CRH5型动车组;空调
前言:动车组已经成为生活中常用的交通工具,自2014年“7.1”大调图后,全国铁路开行旅客列车中动车组已成为运输的主力军。
而动车组客室空调作为旅客对动车组舒适程度体验的重要因素,在检修过程中我们应规空调整治方案,提高空调整治质量。
一、客室空调单元检查
空调机组管路检查注意事项:如果发现管路上有油污就要仔细确认是不是漏弗,特别是接头弯角处。
蒸发器单元检查:
1.对于蒸发器单元检查首先注意两套冷凝风扇电机外观
状态是否良好,接线处有无松动、破损,电机安装螺丝
有无松动。
若出现以上情况,需对损坏接线进行更换,
对松动螺丝进行紧固处理。
2.检查蒸发器各部件状态,包括回风门伺服电机、接线
排、风压开关、送风温度传感器,是否状态良好。
检查
蒸发器单元
冷凝器单元
电加热器的连接、电气接头和温度传感器是否出现因接头严重松动而导致升温。
如松动,应重新紧固。
如需要,应更换相关元件。
3.检查管线接逢处是否有油。
若出现漏油情况仅可使用刷
子或干净的布清洁。
4.检查电加热器组件是否状态良好,有无损坏、缺失。
电
加热管温控器周围区域,绝缘导管、配线等有无何损坏。
(若电加热器故障,车K31继电器灯会熄灭。
)
5.检查液路阀、膨胀阀外观状态,是否有漏气、漏液现象,
相对应连接线是否破损缺失。
6.检查蒸发器送风电机是否出现以下故障:
蒸发器送风机轮弯曲或损坏。
送风电机组件安装托架上的螺栓和锁紧垫圈损坏、松动或缺失。
电机轴上驱动连接松动。
伺服电机
接线排
送风温度传
感器
风压开关
膨胀阀
电加热管温
控器
冷凝器单元检查:
1检查冷凝器风扇电机是否出现以下故障:叶片有刻痕或损坏,电机轴上驱动连接松动,过多积垢和油脂。
2检查冷凝旋管是否出现以下故障:散热片弯曲或损坏,旋管保护装置上螺栓不紧固,旋管保护装置破裂、弯曲或损坏。
3检查压缩机连接线是否安装牢固,有无破损。
抽排风减震器外观是否状态良好。
4 检查恒温膨胀阀安装帽是否脱落,旁通阀、加液阀是否状态正常。
5观察观察孔指示器的颜色,指示为“绿色”时,表示干燥;指示为“黄色”时,表示潮湿,可能存在制冷剂液位低现象。
干燥过滤器
加液阀
旁通阀
液视
镜
低压
开关
高压开关
低压压力传
感器
高压压
力传感
器
二客室空调单元清洁
冷凝器清洁
1.使用带一定角度(45度)的风管对冷凝器散热片进行
吹尘,吹至没有灰尘出来为止
2.风吹后用水冲洗凝器散热片(冷凝旋管)直到冲出的水
变清为止
清洁前的冷凝器旋管清洁后的冷凝器旋管
蒸发器清洁
1.用风对蒸发器旋管进行吹尘
2.用水对蒸发器旋管进行清洗
3.用风将蒸发器托盘的积水吹到排水孔处排出,保证蒸
发器单元无过多积水,以免积水顺新风风道被抽入客室导致车厢空调出风口漏水。
清理前的蒸发器旋管清理前的蒸发器旋管
清理后的蒸发器单元。
三、结语
考虑到动车组空调使用频率较高,应及时加强季节性空调整修工作,并以半年为周期定期进行专项整治工作,及时发现故障并及时处理,为旅客出行提供更舒适的乘车环境。
