数字电子技术基础试卷试题答案汇总一、填空题（每空1分，共20分）1、逻辑代数中3种基本运算是 ， ， 。
2、逻辑代数中三个基本运算规则 ， ， 。
3、逻辑函数的化简有 ， 两种方法。
4、A+B+C= 。
5、TTL 及非门的u I ≤U OFF 时，及非门 ，输出 ，u I ≥U ON 时，及非门 ，输出 。
6、组合逻辑电路没有 功能。
7、竞争冒险的判断方法 ， 。
8、触发器它有 稳态。
主从RS 触发器的特性方程 ， 主从JK 触发器的特性方程 ，D 触发器的特性方程 。
二、 选择题（每题1分，共10分）1、相同为“0”不同为“1”它的逻辑关系是 （ ） A 、或逻辑 B 、及逻辑 C 、异或逻辑2、Y （A ，B ，C ，）=∑m （0，1，2，3）逻辑函数的化简式 （ ） A 、Y=AB+BC+ABC B 、Y=A+B C 、Y=A3、 A 、Y=AB B 、Y 处于悬浮状态 C 、Y=B A +4、下列图中的逻辑关系正确的是 （ ） A.Y=B A + B.Y=B A + C.Y=AB5、下列说法正确的是 （ ） A 、主从JK 触发器没有空翻现象 B 、JK 之间有约束 C 、主从JK 触发器的特性方程是CP 上升沿有效。
6、下列说法正确的是 （ ）A 、同步触发器没有空翻现象B 、同步触发器能用于组成计数器、移位寄存器。
C 、同步触发器不能用于组成计数器、移位寄存器。
7、下列说法是正确的是 （ ）A 、异步计数器的计数脉冲只加到部分触发器上B 、异步计数器的计数脉冲同时加到所有触发器上 C 、异步计数器不需要计数脉冲的控制8、下列说法是正确的是 （ ）A 、施密特触发器的回差电压ΔU=U T+-U T-B 、施密特触发器的回差电压越大，电路的抗干扰能力越弱 C 、施密特触发器的回差电压越小，电路的抗干扰能力越强9、下列说法正确的是（）A、多谐振荡器有两个稳态B、多谐振荡器有一个稳态和一个暂稳态C、多谐振荡器有两个暂稳态10、下列说法正确的是（）A、555定时器在工作时清零端应接高电平B、555定时器在工作时清零端应接低电平C、555定时器没有清零端三、判断题（每题1分，共10分）1、A+AB=A+B （）2、当输入9个信号时，需要3位的二进制代码输出。
数字电子技术基础试题（一）一、填空题 : （每空1分，共10分）1． (30.25) 10 = ( ) 2 = ( ) 16 。
2 . 逻辑函数L = + A+ B+ C +D = 。
3 . 三态门输出的三种状态分别为：、和。
4 . 主从型JK触发器的特性方程= 。
5 . 用4个触发器可以存储位二进制数。
6 . 存储容量为4K×8位的RAM存储器，其地址线为条、数据线为条。
二、选择题： (选择一个正确的答案填入括号内，每题3分，共30分 )1.设图1中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒为0的是：（）图。
图 12.下列几种TTL电路中，输出端可实现线与功能的电路是（）。
A、或非门B、与非门C、异或门D、OC门3.对CMOS与非门电路，其多余输入端正确的处理方法是（）。
A、通过大电阻接地（>1.5KΩ）B、悬空C、通过小电阻接地（<1KΩ）D、通过电阻接V CC4.图2所示电路为由555定时器构成的（）。
A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路（）。
图2A、计数器B、寄存器C、译码器D、触发器6．下列几种A/D转换器中，转换速度最快的是（）。
图2A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器7．某电路的输入波形 u I 和输出波形 u O 如图 3所示，则该电路为（）。
图3A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8．要将方波脉冲的周期扩展10倍，可采用（）。
A、10级施密特触发器B、10位二进制计数器C、十进制计数器D、10位D/A转换器9、已知逻辑函数与其相等的函数为（）。
A、B、C、D、10、一个数据选择器的地址输入端有3个时，最多可以有（）个数据信号输出。
A、4B、6C、8D、16三、逻辑函数化简（每题5分，共10分）1、用代数法化简为最简与或式Y= A +2、用卡诺图法化简为最简或与式Y= + C +A D，约束条件：A C + A CD+AB=0四、分析下列电路。
数字电子技术基础试卷及答案8套(共29页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--数字电子技术基础1一．1．（1５分）试根据图示输入信号波形分别画出各电路相应的输出信号波形L1、L2、L3、L4、和L5。
设各触发器初态为“0”。
AB二．（15分）已知由八选一数据选择器组成的逻辑电路如下所示。
试按步骤分析该电路在M1、M2取不同值时（M1、M2取值情况如下表所示）输出F的逻辑表达式。
八选一数据选择器输出端逻辑表达式为：Y=Σm i D i,其中m i是S2S1S0最小项。
FM2M1 F0 00 1111三．（8分）试按步骤设计一个组合逻辑电路，实现语句“A>B”，A、B均为两位二进制数，即A （A1、A0），B（B1、B0）。
要求用三个3输入端与门和一个或门实现。
四．（12分）试按步骤用74LS138和门电路产生如下多输出逻辑函数。
23123Y AC Y ABC ABC BC Y BC ABC=⎧⎪=++⎨⎪=+⎩ 74LS138逻辑表达式和逻辑符号如下所示。
五．（15分）已知同步计数器的时序波形如下图所示。
试用维持-阻塞型D 触发器实现该计数器。
要求按步骤设计。
六．（18分）按步骤完成下列两题1．分析图5-1所示电路的逻辑功能：写出驱动方程，列出状态转换表，画出完全状态转换图和时序波形，说明电路能否自启动。
2．分析图5-2所示的计数器在M=0和M=1时各为几进制计数器，并画出状态转换图。
图5-14BCCPAEpE T LDDQ0Q1 Q3Q2 74LS163 Rd1M&1计数脉冲1图5-2七．八．（10分） 电路下如图所示，按要求完成下列问题。
1．指出虚线框T1中所示电路名称.2．对应画出V C、V01、A、B、C的波形。
并计算出V01波形的周期T=。
56数字电子技术基础2一．（20分）电路如图所示，晶体管的β＝100,Vbe=。
（1）求电路的静态工作点;（2） 画出微变等效电路图, 求Au 、r i 和r o ；（3）若电容Ce 开路，则将引起电路的哪些动态参数发生变化？并定性说明变化趋势.二．（15分）求图示电路中a U 、bU 、b U 、c U 及L I 。

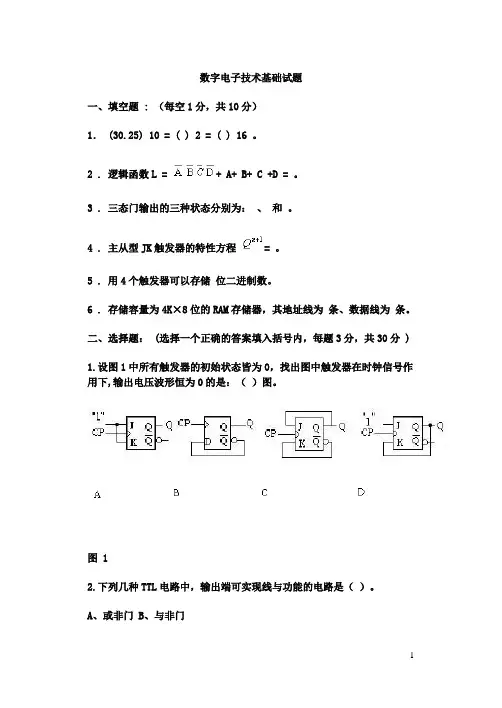

数字电子技术基础试题一、填空题 : （每空1分，共10分）1． (30.25) 10 = ( ) 2 = ( ) 16 。
2 . 逻辑函数L = + A+ B+ C +D = 。
3 . 三态门输出的三种状态分别为：、和。
4 . 主从型JK触发器的特性方程= 。
5 . 用4个触发器可以存储位二进制数。
6 . 存储容量为4K×8位的RAM存储器，其地址线为条、数据线为条。
二、选择题： (选择一个正确的答案填入括号内，每题3分，共30分 )1.设图1中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒为0的是：（）图。
图 12.下列几种TTL电路中，输出端可实现线与功能的电路是（）。
A、或非门B、与非门C、异或门D、OC门3.对CMOS与非门电路，其多余输入端正确的处理方法是（）。
A、通过大电阻接地（>1.5KΩ）B、悬空C、通过小电阻接地（<1KΩ）D、通过电阻接V CC4.图2所示电路为由555定时器构成的（）。
A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路（）。
图2A、计数器B、寄存器C、译码器D、触发器6．下列几种A/D转换器中，转换速度最快的是（）。
图2A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器7．某电路的输入波形 u I 和输出波形 u O 如图 3所示，则该电路为（）。
图3A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8．要将方波脉冲的周期扩展10倍，可采用（）。
A、10级施密特触发器B、10位二进制计数器C、十进制计数器D、10位D/A转换器9、已知逻辑函数与其相等的函数为（）。
A、B、C、D、10、一个数据选择器的地址输入端有3个时，最多可以有（）个数据信号输出。
A、4B、6C、8D、16三、逻辑函数化简（每题5分，共10分）1、用代数法化简为最简与或式Y= A +2、用卡诺图法化简为最简或与式Y= + C +A D，约束条件：A C + A CD+AB=0四、分析下列电路。
数字电子技术基础试题（一）一、填空题 : （每空1分，共10分）1． (30.25) 10 = ( ) 2 = ( ) 16 。
2 . 逻辑函数L = + A+ B+ C +D = 。
3 . 三态门输出的三种状态分别为：、和。
4 . 主从型JK触发器的特性方程= 。
5 . 用4个触发器可以存储位二进制数。
6 . 存储容量为4K×8位的RAM存储器，其地址线为条、数据线为条。
二、选择题： (选择一个正确的答案填入括号内，每题3分，共30分 )1.设图1中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒为0的是：（）图。
图 12.下列几种TTL电路中，输出端可实现线与功能的电路是（）。
A、或非门B、与非门C、异或门D、OC门3.对CMOS与非门电路，其多余输入端正确的处理方法是（）。
A、通过大电阻接地（>1.5KΩ）B、悬空C、通过小电阻接地（<1KΩ）D、通过电阻接V CC4.图2所示电路为由555定时器构成的（）。
A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路（）。
图2A、计数器B、寄存器C、译码器D、触发器6．下列几种A/D转换器中，转换速度最快的是（）。
图2A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器7．某电路的输入波形 u I 和输出波形 u O 如图 3所示，则该电路为（）。
图3A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8．要将方波脉冲的周期扩展10倍，可采用（）。
A、10级施密特触发器B、10位二进制计数器C、十进制计数器D、10位D/A转换器9、已知逻辑函数与其相等的函数为（）。
A、B、C、D、10、一个数据选择器的地址输入端有3个时，最多可以有（）个数据信号输出。
A、4B、6C、8D、16三、逻辑函数化简（每题5分，共10分）1、用代数法化简为最简与或式Y= A +2、用卡诺图法化简为最简或与式Y= + C +A D，约束条件：A C + A CD+AB=0四、分析下列电路。

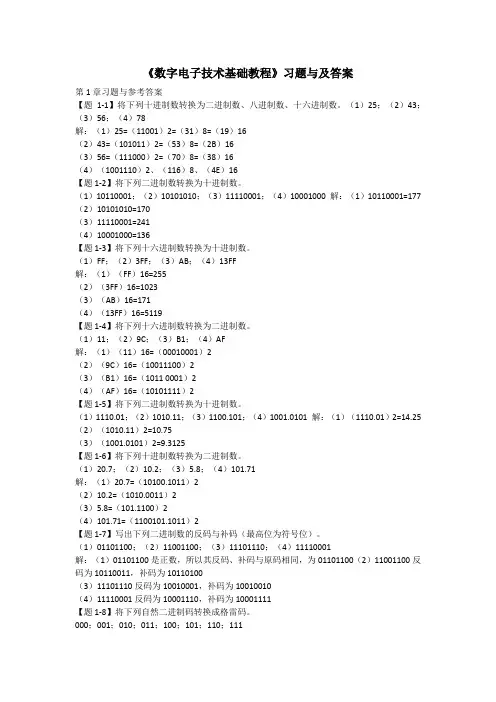

《数字电子技术基础教程》习题与及答案第1章习题与参考答案【题1-1】将下列十进制数转换为二进制数、八进制数、十六进制数。
（1）25；（2）43；（3）56；（4）78解：（1）25=（11001）2=（31）8=（19）16（2）43=（101011）2=（53）8=（2B）16（3）56=（111000）2=（70）8=（38）16（4）（1001110）2、（116）8、（4E）16【题1-2】将下列二进制数转换为十进制数。
（1）10110001；（2）10101010；（3）11110001；（4）10001000 解：（1）10110001=177 （2）10101010=170（3）11110001=241（4）10001000=136【题1-3】将下列十六进制数转换为十进制数。
（1）FF；（2）3FF；（3）AB；（4）13FF解：（1）（FF）16=255（2）（3FF）16=1023（3）（AB）16=171（4）（13FF）16=5119【题1-4】将下列十六进制数转换为二进制数。
（1）11；（2）9C；（3）B1；（4）AF解：（1）（11）16=（00010001）2（2）（9C）16=（10011100）2（3）（B1）16=（1011 0001）2（4）（AF）16=（10101111）2【题1-5】将下列二进制数转换为十进制数。
（1）1110.01；（2）1010.11；（3）1100.101；（4）1001.0101 解：（1）（1110.01）2=14.25 （2）（1010.11）2=10.75（3）（1001.0101）2=9.3125【题1-6】将下列十进制数转换为二进制数。
（1）20.7；（2）10.2；（3）5.8；（4）101.71解：（1）20.7=（10100.1011）2（2）10.2=（1010.0011）2（3）5.8=（101.1100）2（4）101.71=（1100101.1011）2【题1-7】写出下列二进制数的反码与补码（最高位为符号位）。
