后张法箱梁预制施工工艺工法

后张法预应力箱梁施工工法后张法预应力箱梁施工工法一、前言后张法预应力箱梁施工工法是一种常见的大型预应力箱梁施工工法，广泛应用于桥梁、高速公路和轨道交通等领域。

它通过采用箱梁预制或现浇，并利用预应力钢束的作用，使箱梁在施工过程中得到了良好的受力性能和整体稳定性。

本文将对后张法预应力箱梁施工工法进行详细介绍。

二、工法特点后张法预应力箱梁施工工法的特点主要有：1. 施工过程中可以保证箱梁的整体刚度和稳定性；2. 施工速度快且效率高，适应于大跨度、重载桥涵的施工；3. 施工质量易于控制，能够满足高要求的设计要求；4. 施工过程中不受季节和天气的限制，具有较好的施工可行性。

三、适应范围后张法预应力箱梁施工工法适用于长跨度的桥梁、高速公路和轨道交通等工程。

特别是对于悬索桥、斜拉桥和连续梁桥等结构，更能发挥其优势。

四、工艺原理后张法预应力箱梁施工工法的工艺原理主要包括以下几个方面：1. 钢筋混凝土箱梁的预制或现浇：根据设计要求，按照箱梁的截面形状和尺寸进行箱梁的预制或现浇。

2. 预应力钢束的布置：根据设计要求，在箱梁的底板和侧板中布置预应力钢束，并通过后张力作用使其产生预应力。

3.箱梁的安装和定位：将预制好的或现浇的箱梁运输到施工现场，并利用合适的设备进行箱梁的安装和定位。

4. 后张拉预应力钢束：在箱梁安装和定位后，通过后张拉技术对预应力钢束进行张拉，使其产生预应力，并将桥墩与箱梁紧密连接。

五、施工工艺后张法预应力箱梁施工工法的施工过程主要包括以下几个阶段：1. 箱梁预制或现浇：按照设计要求，进行箱梁的预制或现浇，包括混凝土的浇筑、钢筋的布置等。

2. 箱梁运输与装配：将预制好的或现浇的箱梁运输到施工现场，并通过合适的设备进行箱梁的安装和定位。

3. 后张拉预应力钢束：在箱梁安装和定位后，通过后张拉技术对预应力钢束进行张拉，并与桥墩紧密连接。

4. 桩基施工：根据设计要求，在桥墩位置进行桩基的施工，确保桥墩的稳定性和可靠性。

后张法预应力箱梁预制施工技术方案一、技术方案概述预应力箱梁是一种常用的桥梁构造形式，其具有强度高、稳定性好、经济性强等优点，已广泛应用于桥梁工程中。

本技术方案旨在介绍后张法预应力箱梁预制施工技术，包括预制工艺、后张法施工步骤、工艺控制及质量保证等内容。

二、预制工艺1.设计箱梁构造和模板。

根据设计要求，确定箱梁构造形式和尺寸，制定箱梁模板的设计方案。

2.制作箱梁模板。

根据设计要求和模板设计方案进行加工制作，确保模板的尺寸精确、表面平整。

3.钢筋加工和焊接。

根据设计要求，在模板上进行钢筋布置，包括纵向预应力筋和普通钢筋。

预应力筋需按设计要求进行张拉和焊接。

4.预应力导纳管安装。

根据设计要求，在模板上固定导纳管，并确保其位置和角度合理。

5.混凝土浇筑。

根据设计要求进行混凝土配置，并通过适当的震动方式使混凝土充分密实，然后进行养护。

三、后张法施工步骤1.预应力筋张拉。

在箱梁养护期结束后，进行预应力筋的后张法张拉。

这一步骤需要注意张拉力的控制，确保预应力筋的张拉量和张拉力符合设计要求。

2.导纳管启用。

确认预应力筋张拉后，将导纳管接头与顶板的接头连接，建立导纳管的通道。

3.后张法施工。

在预应力筋张拉后，根据施工设计要求，采用后张法进行施工。

具体步骤包括将预应力筋置于张拉机上进行后张操作，通过调整张拉力和定位控制器位置，使箱梁得到所需预应力。

4.固化和系统刺激。

预应力箱梁在后张法施工后，需要进行固化处理，以达到设计要求的稳定性。

此外，根据设计要求，可以进行系统刺激施工，增强结构的耐久性和强度。

四、工艺控制及质量保证1.模板测量和调整。

在制作模板时，需要对其进行测量和调整，以确保尺寸和平整度达到设计要求。

2.钢筋加工的质量控制。

钢筋的选材和焊接质量都是影响箱梁质量的重要因素，需要进行质量控制和检测。

3.混凝土浇筑质量控制。

混凝土的浇筑和养护过程中，需要注意混凝土的坍落度、浇筑速度和震动方式等，确保混凝土质量符合设计要求。

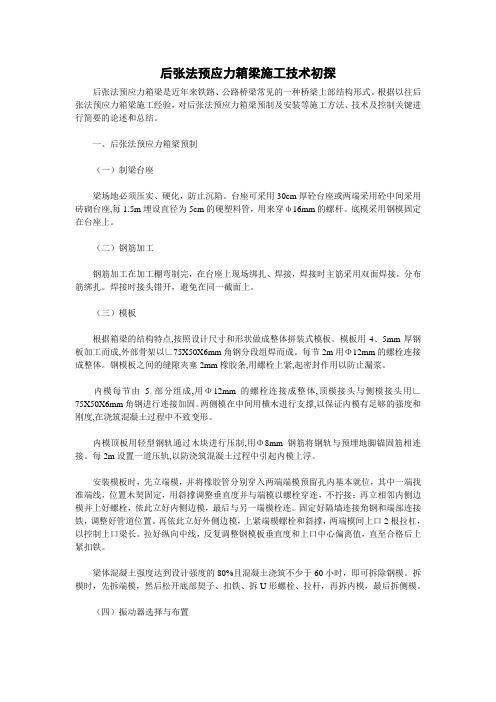

后张法预应力箱梁施工技术初探后张法预应力箱梁是近年来铁路、公路桥梁常见的一种桥梁上部结构形式。

根据以往后张法预应力箱梁施工经验，对后张法预应力箱梁预制及安装等施工方法、技术及控制关键进行简要的论述和总结。

一、后张法预应力箱梁预制（一）制梁台座梁场地必须压实、硬化，防止沉陷。

台座可采用30cm厚砼台座或两端采用砼中间采用砖砌台座,每1.5m埋设直径为5cm的硬塑料管，用来穿ф16mm的螺杆。

底模采用钢模固定在台座上。

（二）钢筋加工钢筋加工在加工棚弯制完，在台座上现场绑扎、焊接，焊接时主筋采用双面焊接，分布筋绑扎。

焊接时接头错开，避免在同一截面上。

（三）模板根据箱梁的结构特点,按照设计尺寸和形状做成整体拼装式模板。

模板用4、5mm厚钢板加工而成,外部骨架以∟75X50X6mm角钢分段组焊而成。

每节2m用Φ12mm的螺栓连接成整体。

钢模板之间的缝隙夹塞2mm橡胶条,用螺栓上紧,起密封作用以防止漏浆。

内模每节由5部分组成,用Φ12mm的螺栓连接成整体,顶模接头与侧模接头用∟75X50X6mm角钢进行连接加固。

两侧模在中间用横木进行支撑,以保证内模有足够的强度和刚度,在浇筑混凝土过程中不致变形。

内模顶板用轻型钢轨通过木块进行压制,用Φ8mm钢筋将钢轨与预埋地脚锚固筋相连接。

每2m设置一道压轨,以防浇筑混凝土过程中引起内模上浮。

安装模板时，先立端模，并将橡胶管分别穿入两端端模预留孔内基本就位，其中一端找准端线，位置木契固定，用斜撑调整垂直度并与端模以螺栓穿连，不拧接；再立相邻内侧边模并上好螺栓，依此立好内侧边模，最后与另一端模栓连。

固定好隔墙连接角钢和端部连接铁，调整好管道位置。

再依此立好外侧边模，上紧端模螺栓和斜撑，两端模间上口2根拉杠，以控制上口梁长。

拉好纵向中线，反复调整钢模板垂直度和上口中心偏离值，直至合格后上紧扣铁。

梁体混凝土强度达到设计强度的80%且混凝土浇筑不少于60小时，即可拆除钢模。

拆模时，先拆端模，然后松开底部契子、扣铁、拆U形螺栓、拉杆，再拆内模，最后拆侧模。

后张法预应力箱梁预应力工程施工方案及工艺方法1、原材料要求（预应力筋、锚具和波纹管）工程中使用的预应力钢铰线、锚具、波纹管必须有出厂合格证和材质证明。

材料进场后按批量进行抽样，委托有试验检测资质的试验检测机构进行材料复检。

（1）预应力筋：①本标段所使用的预应力筋为钢绞线，其质量应符合《预应力混凝土用钢绞线》（GB/T5224）的要求②每批钢绞线的重量小于60t，每批钢绞线任取3盘，进行抽样试验。

（2）锚具、夹片和连接器：①预应力筋锚具、夹片和连接器应具有可靠的锚固性能、足够的承载能力和良好的适用性，其质量符合《预应力筋锚具、夹具和连接器》（GB/TJ4370）的要求。

②进场时，应按出场合格证和质量证明书核查其锚固性能、类别、型号、规格及数量外，还应按下列规定进行验收。

外观检查：从每批中抽取10%的锚具且不少于10套，检查其外观和尺寸。

如有一套表面有裂纹或超过产品标准及设计图纸规定尺寸的允许偏差，则另取双倍数量的锚具重做检查，如仍有一套不合格，则逐套检查，合格者方可使用。

硬度检查：从每批中抽取5%的锚具且不少于5套，对其硬度进行试验。

在同一材料和同一生产工艺条件下，锚具和夹具以不超过1000套为一个验收批；连接器以不超过500套为一个验收批。

静载锚具性能试验：静载锚具性能由锚具生产厂提供试验报告。

（3）管道：预应力管道采用波纹管形式，浇筑混凝土时，管道内不允许有漏浆现象。

根据图纸要求，设置管道架立筋，保证混凝土的重量作用及振捣时不发生位移及变形。

2、预应力材料的保护：(1)预应力材料必须保持清洁，在存放和搬运过程中避免机械损伤和有害的锈蚀。

(2)预应力筋和波纹管在仓库内保管，仓库内干燥、防潮、通风良好、无腐蚀气体和介质。

在室外存放时，存放时间不能超过6个月，且不能直接堆放在地面上，必须垫枕木并用苫布覆盖，防止雨淋和腐蚀性物体的影响。

(3)锚具、夹具设专人保管，存放、搬运时均应妥善保护，避免锈蚀或遭受机械损伤。

后张法预应力箱梁预制施工工法后张法预应力箱梁预制施工工法一、前言预应力箱梁是桥梁施工中常用的横向承载构件，它具有自重轻、刚度大、承载能力强等优点，广泛用于公路、高速公路等交通工程中。

在箱梁的预制施工中，后张法预应力工法由于其施工简便、高效率等优势，备受工程施工方的青睐。

本文将介绍后张法预应力箱梁预制施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例等内容。

二、工法特点1. 施工简便：后张法预应力箱梁预制施工工法采用了现浇混凝土和预应力钢材相结合的方式，施工过程相对简单，流程清晰。

2. 高效率：该工法不需要等待混凝土的早强期，可以直接进行后张预应力作业，加快了施工速度。

3. 节省成本：后张法预应力箱梁预制施工工法中，预应力钢材可循环利用，降低了材料成本。

同时，采用预制方式可以减少现场施工时间，提高了工作效率，降低了劳动力成本。

4.适应性强：后张法预应力箱梁预制施工工法适用于不同跨度、不同形式的箱梁预制。

三、适应范围后张法预应力箱梁预制施工工法适用于各类公路、高速公路、铁路以及城市交通设施等桥梁工程。

四、工艺原理后张法预应力箱梁预制施工工法的理论依据是在箱梁预制过程中，通过悬挂预应力钢束并施加预应力，使得箱梁在使用阶段产生预应力。

采取的一些技术措施包括：在箱梁内设置压浆孔，以确保悬挂预应力钢束的稳定施加；通过合理设计预应力钢束的布置和张拉力度的控制，以达到预期的预应力效果。

五、施工工艺 1. 模板制作：根据设计要求制作箱梁模板，包括箱底板、侧墙板、端部垫板等。

2. 预应力钢束安装：安装箱梁内悬挂预应力钢束的支承孔和张拉孔。

3. 混凝土浇筑：采用现浇混凝土方式，将预先制作好的模板放置于模板支架上，进行混凝土浇筑。

4. 后张预应力：等混凝土强度达到要求后，通过预应力设备对预应力钢束进行张拉，预应力钢束与混凝土产生预应力联结。

5. 养护：按照规范要求对箱梁进行养护，保证混凝土的强度和硬度。

后张法预应力箱梁施工工艺后张法预应力箱梁施工工艺是一种桥梁施工方法，主要应用于高速公路、铁路和大型建筑等土木工程领域。

该工艺是指在箱梁结构中，先浇筑混凝土，然后在混凝土结构上施加预应力，使其产生反向的弹性形变，从而提高箱梁的承载能力和使用寿命。

本文将详细介绍后张法预应力箱梁施工工艺的流程和要点。

关键词：后张法预应力、箱梁、施工工艺一、施工前的准备工作在开始施工之前，需要进行充分的准备工作。

首先，要确定施工场地和混凝土原料，并对场地进行平整和清理。

其次，要选择合适的混凝土配方，并进行实验和验证，以确保混凝土的强度和耐久性符合设计要求。

此外，还需要准备各种施工设备和工具，如模板、钢筋、预应力钢绞线等。

二、模板安装和钢筋加工在浇筑混凝土之前，需要先安装模板和钢筋。

模板应该具有足够的强度和稳定性，以承受混凝土的重量和压力。

钢筋加工和安装应该严格按照设计图纸进行，以确保结构的安全和稳定。

此外，还需要进行混凝土的配合比设计和试配，以确保混凝土的性能符合要求。

三、混凝土浇筑和养护在模板和钢筋安装完成后，可以进行混凝土的浇筑。

混凝土的浇筑应该分层进行，并注意振捣均匀，以保证混凝土的结构密实度。

在浇筑完成后，需要对混凝土进行养护，保持适当的温度和湿度，防止出现裂缝等质量问题。

四、预应力钢绞线的加工和安装在混凝土强度达到设计要求后，可以进行预应力钢绞线的加工和安装。

预应力钢绞线应该具有足够的强度和韧性，并根据设计要求进行加工和安装。

在安装过程中，应该注意保护钢绞线不受损伤，并确保其位置和张拉力符合设计要求。

五、张拉和锚固在预应力钢绞线安装完成后，可以进行张拉和锚固。

张拉应该按照设计要求的顺序和张拉力进行，并注意控制张拉速度和稳定性。

在张拉完成后，需要进行锚固处理，以确保预应力钢绞线的固定位置和应力状态。

六、质量检测和维护在施工完成后，需要进行质量检测和维护。

质量检测包括混凝土强度、钢筋位置、预应力钢绞线位置和应力状态等指标的测量和检测。

32m后张法预应力箱梁预应力施工工法一、前言随着我国交通基础设施建设的快速发展，预应力箱梁因其结构性能优越、施工方便等优点，在桥梁工程中得到了广泛的应用。

32m 后张法预应力箱梁作为一种常见的结构形式，其预应力施工质量直接关系到桥梁的整体质量和安全性。

本文旨在介绍 32m 后张法预应力箱梁预应力施工的工法，为类似工程提供参考。

二、工法特点1、提高箱梁的承载能力和抗裂性能，增强结构的耐久性。

2、施工工艺相对成熟，操作简单，质量易于控制。

3、可根据设计要求调整预应力大小和布置，适应不同的桥梁跨度和荷载条件。

三、适用范围本工法适用于跨度为 32m 的后张法预应力混凝土箱梁的预制和安装施工。

四、工艺原理后张法预应力箱梁是在混凝土浇筑前，在箱梁内部预留预应力管道，待混凝土达到一定强度后，通过张拉预应力钢绞线，使混凝土产生预压应力，从而提高箱梁的承载能力和抗裂性能。

五、施工工艺流程及操作要点（一）施工工艺流程施工准备→钢筋绑扎→模板安装→预留管道安装→混凝土浇筑→养护→预应力钢绞线穿束→预应力张拉→孔道压浆→封锚（二）操作要点1、施工准备（1）熟悉施工图纸和相关规范，编制施工方案。

（2）对原材料进行检验，确保质量合格。

（3）准备好施工所需的机械设备和工具。

2、钢筋绑扎（1）按照设计要求进行钢筋下料和加工。

（2）在底模上先绑扎底板和腹板钢筋，然后安装内模，最后绑扎顶板钢筋。

（3）钢筋的连接方式应符合设计和规范要求，保证连接质量。

3、模板安装（1）模板应具有足够的强度、刚度和稳定性，表面平整光滑。

（2）安装时要保证模板的位置和尺寸准确，拼缝严密，防止漏浆。

4、预留管道安装（1）预应力管道采用金属波纹管或塑料波纹管，根据设计坐标进行定位安装。

（2）管道定位筋要固定牢固，间距不宜大于 05m，确保管道在混凝土浇筑过程中不发生位移。

（3）管道接头要严密，防止漏浆。

5、混凝土浇筑（1）混凝土采用商品混凝土或自拌混凝土，其配合比应满足设计和施工要求。

后张法预制梁施工工艺流程
后张法预制梁施工工艺流程：
①预制场地准备：场地平整、夯实，预制区现浇混凝土基础，预留伸缩缝，并铺设钢板作为底模，涂刷隔离剂。

②安装侧模和端模：采用定型钢模安装侧模和端模，安装前需涂刷脱模剂。

③非预应力筋骨架制作：制作梁体的普通钢筋骨架。

④安装预应力筋管道：在梁体内预埋波纹管，形成预应力筋的通道。

⑤安装预应力筋：在浇筑混凝土之前或之后，穿入预应力筋，并检查管道确保通畅。

⑥浇筑混凝土：浇筑预应力混凝土，确保密实，同时注意保护预应力筋不被损坏。

⑦构件养护：混凝土浇筑后，进行养护，直至混凝土强度达到设计要求的一定百分比。

⑧拆除侧模和端模：待混凝土达到一定强度后，拆除侧模和端模。

⑨清理孔道：清除孔道内的杂物，准备穿预应力筋。

⑩穿预应力筋：在清理后的孔道中穿入预应力筋。

⑪安装锚具：在预应力筋两端安装锚具，准备张拉。

⑫张拉预应力筋：使用张拉设备对预应力筋进行张拉，达到设计的预应力值。

⑬锚固：在预应力筋达到设计应力后，通过锚具固定预应力筋。

⑭孔道压浆：向预应力筋孔道内注入水泥浆，以保护预应力筋不受腐蚀。

⑮养护：等待压浆固化，对构件进行最终养护。

⑯封端与封锚：在压浆固化后，对梁端进行封端处理，对锚固区进行封闭保护。

⑰运输与安装：待预制梁达到设计强度后，运输至施工现场进行安装。

后张法预应力砼箱梁施工工艺1、台座浇注：预制场地整平压实，底座采用素砼浇筑。

2、绑扎钢筋，安装制孔管：按照图纸要求绑扎底板，侧墙钢筋，安装制孔管。

制孔管可采用波纹管或橡胶管。

橡胶抽拨管，按设计位置固定，待砼终凝后及时抽拨，形成孔道。

为了增加胶管的刚度，需在橡校管内穿芯棒，芯棒直径比胶管内径小8～10MM，长度较胶管少1～2M。

贡棒端头和对焊头应磨光，以免划破内胶层。

3、浇筑底板砼：浇注前后先立好侧模，经监理检查钢筋、模板，制孔管均符合要求，并经工程师批准后浇注砼。

砼的浇注应连续进行，用插入式振捣器进行振捣。

振捣时应避免振动器碰撞预应力管道，预埋件。

4、安装内模、绑扎面板钢筋：按照图纸要求安装组合内模，绑扎顶面钢筋，内模要求接缝严密，不漏浆。

5、浇筑侧墙及顶板砼：经工程师检查过钢筋、模板后连续浇筑砼，采用插入式振捣器进行振捣。

6、拆内模，砼养护：当砼达到一定强度时，抽拆组合内模，并洒水养生砼，在养生期间，对预留孔道要小心加以保护，严禁将污水和其它杂物灌入孔道。

7、清孔：预留孔道除用检孔器进行检查处，还应用水冲洗，然后用无油脂的压缩空气吹净。

在钢筋束未穿入之前，孔道的两端应封口加以防护。

8、穿束前应精确下料，并每隔1M用扎丝绑扎然后人工穿束。

9、张拉（1）张拉开始前，所有的钢束在预留孔内应能自由移动。

（2）除非图纸另有规定，最少应有一组同梁体养生的砼试验达到70%的设计强度后，才能张拉。

（3）预应力钢束应以渐进和均匀的速度张拉，并应边张拉边测伸量。

张拉程序为：0 105%σk（超张拉）持荷5分钟σk（锚固）。

张拉采用应力应变双控制的办法。

（4）在张拉过程中，预应力钢不断丝，滑丝不得超过规范JTJ041-89表11、7、6的控制数。

（5）张拉前应对千斤顶、压力表、油泵进行配套标定。

锚环，夹片进行硬度试验。

10、压浆：预应力钢束张拉后，应尽快压浆。

压浆前，应用砂浆封闭锚具。

水泥浆：（1）在符合和易性需要的条件下，水泥浆的水灰比应尽可能小些，一般宜采用0.4～0.45，掺入适量减少剂时，水灰比可减小到0.35；水及减水剂须对预应力钢束夫腐蚀作用。

后张法预应力箱梁预制施工工艺①立模顺序为：安装底模→安装侧模→涂脱模剂→贴接缝止浆条→吊装钢筋骨架→吊装内模→绑扎顶板钢筋→安装端模。

立模时严格按以下注意事项执行：A、模板要洁净，要均匀喷涂脱模剂；B、立模前，在台座上准确标出梁体轴线；C、模板的接缝保持严密平顺；D、模板要随时修整；E、内模安装时，进行准确定位，并采取有效措施固定牢固，以免砼施工时位置移动。

②钢筋加工、安装、波纹管定位A、工厂加工钢筋时，钢筋要调直、除锈、下料、弯制要准确，加工好的半成品钢筋进行分类挂牌存放好。

B、钢筋骨架绑扎成型在相应的台座上进行。

钢筋绑扎完核对无误后即可点焊，点焊节点数不少于骨架总节点数的三分之二，焊接采用电阻焊焊接，为保证砼保护层的厚度在钢筋笼外侧绑扎水泥浆垫块。

绑扎好的骨架经监理工程师检查合格后方可入模。

C、钢筋笼就位后即穿波纹管，施工时保证其定位准确、牢固。

③浇注砼先浇注梁体底层砼，然后浇注梁体腹部与顶板砼。

④梁体砼的养护梁体砼采用蒸汽养护，按以下程序进行：梁体砼灌注完毕后，静养2～4小时，用帆布覆盖，然后送蒸汽养护，养护温度控制为：升温阶段：升温速度不超过15℃/h。

恒温阶段：温度应保持在60±5℃，当梁体砼强度达到设计强度的90%时开始降温。

降温阶段：降温速度不得超过15℃/h，当养护棚内温度与环境气温相差10℃以下时，即可拆棚拆模。

⑤拆模先拆除支撑模，用方木临时支撑模板，然后拆除端模和内模，内模分小块从端头送出，再拆除侧模，拆除时从两端依次向中间拆模。

拆模时小心操作，以防碰损梁体棱角部位。

⑥张拉梁体砼强度必须达到设计强度的90%以上方可进行张拉。

张拉时采用张拉吨位和钢束伸长量的双控措施。

A、制作钢绞线束：按计算长度下料后，每隔1～1.5m绑扎一道，然后穿入预留孔道。

B、千斤顶就位：将钢绞线束放入千斤顶卡盘中（分束按顺序，不准交错，以防张拉时断丝），然后将钢楔轻轻楔入卡盘槽中楔紧。

调正千斤顶后，两端时张拉至初应力，停2～3分钟让钢绞线受力后“自动滑动”至各束均匀受力。
