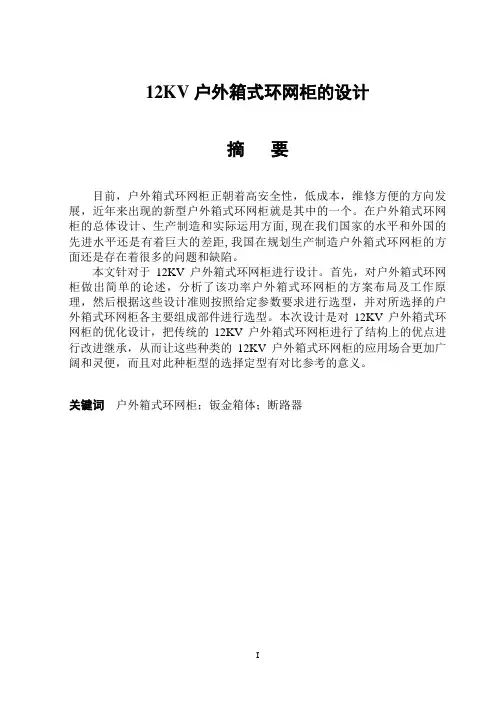

本科毕业设计（论文）题目:12KV户外箱式环网柜的设计学院：________________________专业：________________________姓名：________________________学号：________________________指导教师：________________________2016年5月9日摘要本次毕业设计是关于12KV户外箱式环网柜的设计，首先对户外箱式环网柜作了简单的概述；接着分析了该户外箱式环网柜的方案布局及工作原理，然后根据这些设计准则按照给定参数要求进行选型设计；接着对所选择的户外箱式环网柜各主要组成部件进行选型设计。
目前，户外箱式环网柜正朝着高安全性，低成本，维修方便的方向发展，近年来出现的新型户外箱式环网柜就是其中的一个。
在户外箱式环网柜的设计、制造以及应用方面,目前我国与国外先进水平相比仍有较大差距,国内在设计制造户外箱式环网柜过程中存在着很多不足。
本次设计是关于12KV户外箱式环网柜结构的设计，通过对传统的12KV户外箱式环网柜结构进行了优化，使得此种类型的12KV户外箱式环网柜的使用范围更广泛，更加灵活，并且对今后的选型设计工作有一定的参考价值。
关键词：户外箱式环网柜，方案，结构，价值ABSTRACTThis graduation design is a 12kV outdoor box type ring network cabinet design, first of all to outdoor box type ring network cabinet made brief overview; then analyzes the outdoor box type ring network cabinet layout and working principle, and based on these design criteria in accordance with the given parameters requirements design; then, the choice of outdoor box type ring network cabinet the main components selection design. At present, the outdoor box type ring network cabinet is moving in the direction of high security, low cost, convenient maintenance, in recent years, the emergence of a new type of outdoor box type ring network cabinet is one of them. In the design, manufacture and application of outdoor box type ring network cabinet, at present, there is still a big gap between our country and foreign advanced level, and there are many problems in the process of designing and manufacturing the box type.This design is a 12kV outdoor box type ring network cabinet structure design, through optimization of traditional 12kV outdoor box type ring network cabinet structure, making this type of 12kV outdoor box type ring network cabinet using a wider range, more flexible, and has a certain reference value for future design and selection.Key words: outdoor box type ring network cabinet, scheme, structure, value目录摘要 (I)ABSTRACT (II)1引言 (1)1.1课题的来源与研究的目的和意义 (1)1.2户外箱式环网柜国内外研究现状 (3)1.3本课题研究的主要内容 (3)2户外箱式环网柜总体结构的设计 (5)2.1户外箱式环网柜的结构设计 (7)2.2户外箱式环网柜的主要特点 (8)2.3户外箱式环网柜的主要参数 (9)2.4户外箱式环网柜的主要功能 (9)3各主要零部件的设计 (10)3.1钣金箱体的设计 (12)3.2断路器的选型 (14)3.3电流表的选型 (15)3.4电压表的选型 (17)4设计总结 (18)结论 (19)致谢 (20)参考文献 (21)1 绪论1.1 课题的来源与研究的目的和意义随着国际标准化（SIO）的实施，世界户外箱式环网柜以采用新材料、新技术、新工艺、新结构为基础,19世纪80年代，美国一家专业生产户外箱式环网柜的公司将新开发的户外箱式环网柜应用到欧美市场，经过几年的运行，为该公司创造了不菲的利润。
继美国的这家生产户外箱式环网柜的公司之后，日本的古来森公司也看到了户外箱式环网柜的利润所在，投入了相当大的人力和精力来开发研制户外箱式环网柜，并且与二十世纪中期投入到了北美等市场。
当前，全世界各大机械人厂商为了提高产品的竞争力，都大力进行户外箱式环网柜的研发工作。
现在国外等著名户外箱式环网柜的品牌中，都有户外箱式环网柜的销售，全世界户外箱式环网柜的应用越来越广泛。
有一点值得注意的是，户外箱式环网柜的市场，由最初的日本，欧洲，已经渗透到北美市场，因此户外箱式环网柜是当今棒料生产加工企业比配的设备已经成为主要趋势。
西方资本主义国家有巨大的户外箱式环网柜销售市场，机械人工业是西方资本主义国家的机械工业之一。
机械研究领域的发展与时俱进，一些专业知识是必不可少的。
但是过度的专业知识分割，使视野狭隘，可以多多参加技术交流，和参加科研项目，缩小范围，提升新技术的进步和整个块的技术，提高外部条件变化的适应能力。
封闭的专业知识的太狭隘，考虑的问题太特殊，在工作中协调困难，不利于自我提高。
因此，自上世纪第二十年代末，出现了一体化的趋势。
人们越来越重视基础理论，拓宽领域，对专业合并的分化。
机械工程可以增加产量，提高劳动生产率，提高生产的经济效益为目标，并研制和发展新的机械产品。
在未来，新产品的开发，降低资源消耗，清洁的可再生能源，成本的控制，减少或消除环境污染作为一个超级经济目标和任务。
户外箱式环网柜自从上世纪九十年代开始就陆续地被应用在电力方面，但传统的户外箱式环网柜由于安全系数不高，维修困难，有好多工厂仍然采用传统的环网柜，而以往传统的户外箱式环网柜的安全系数比较低，容易引发事故，所以此次设计的户外箱式环网柜，在传统的户外箱式环网柜的基础上进行改进创新，应用合理的结构，从而来克服以往的户外箱式环网柜所不能克服的问题，对后续的户外箱式环网柜的设计制造有一定的参考意义和价值。
在现代社会中，电是我们生产和生活中，不可或缺的能源，现代人几乎无法想象没有电的生活是什么样的情形。
而无论是家庭用电还是工业用电，都离不开电气设备的作用。
电气设备保证了我们正常的生产和生活。
而环网柜就是其中非常重要的一环。
环网柜（Ring Main Unit）是一组输配电气设备（高压设备开关）装在金属或非金属绝缘柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。
它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。
环网柜出现的时间不算长，却得到了广泛的使用，这主要是由于新发展起来的工业企业和事业单位的建筑物，从供配电的角度来看，以中，小型容量为大多数其配电变压器一般不超过1250KVA，长期稳定供电，高压开关不频繁操作。
对于这类用户，环网柜的性能虽不是最完美的，但却是足够可以胜任的。
随着大规模的城市建设，大量大型高层建筑物拔地而起，变配电所往往就设在楼下，根据消防要求，变配电设备必须“无油化”，根据建设面积的合理使用，变配电设备应该“小型化”，于是环网柜或真空断路器，干式变压器，干式互感器就进入了幢幢大楼。
环网柜结构简单，运行可靠且安全，维修量很小，运行费用低，比起装有断路器的开关柜，优势很突出。
环网柜要求负荷开关具有更高的性能和更小的体积，新型的负荷开关应运而生，这又反过来带动了环网柜的技术进步，当今的环网柜不但性能优良而且系列化了，这更扩展了环网柜的使用范围。
所以为了方便用电，环网柜得到了越来越多的应用，也提高了用电的安全和稳定性，它代表了未来用电设备的发展趋势，同时也得到了越来越多的应用和推广。
1.2 户外箱式环网柜国内外研究现状目前，由于SF6气体的化学特性非常稳定，采用SF6作为绝缘媒介或主要绝缘媒介的气体绝缘环网柜在国内，国际都得到广泛的应用，但是SF6气体分解难且为公认的温室气体之一，一旦泄露将对人类的生存环境造成很大的潜在威胁。
随着环保观念深入人心，作为《联合国气候变化框架公约》和《京都议定书》缔约国的我国国家电网公司在2011年8月发布的《国家电网第一批重点推广新技项目》中，将12KV固体绝缘环网柜列入国家电网“十二五”规划，明确提出到2015年新建改造项目中固体绝缘环网柜的使用量不低于25%。
同时，由于城市工业经济发展迅速，对城市供电也提出了新的要求，更加安全可靠，环保型好，占地面积小，维护工作量小的固体绝缘环网柜也就成了新的发展趋势。
国外的户外箱式环网柜技术始于六十年代，到七十年代已经发展成熟，八十年代中期，泰国金衫公司的户外箱式环网柜的完全系数非常高。
八十年代中期后的一、两年，户外箱式环网柜的发展到了鼎盛时期，从而诞生了世界上一些著名的户外箱式环网柜厂家，1987年，日本最大的户外箱式环网柜生产公司把户外箱式环网柜投放市场，获得成功。
美洲的BDJE 公司也将新开发的户外箱式环网柜投入亚洲市场取得了巨大的成功。
户外箱式环网柜自1795年被发明以来，经过两个世纪的发展，已被世界各国的电力行业广泛采用。
特别是第三次工业革命带来了新材料、新技术的应用，使户外箱式环网柜的发展步入了一个新纪元。
