GIS组合电器集成化液压操作机构原理及故障分析摘要：针对目前越来越多的使用集成式液压操作机构作为封闭式组合电器GIS产品机构这一状况，文中着重分析了集成式液压操作机构对SF6断路器的分合闸状态控制时的原理及紧急故障的处理方法，并对其进行了研究分析。
高压开关断路器是电力系统的重要控制和保护装置，而集成式液压操作机构是高压开关断路器的核心部件之一，集成式液压操作机构是电力开关GIS组合电器中的重要动力设备之一，起着封闭式组合电器CIS开断分合灭弧的作用。
关键词：GIS；集成式液压操作机构；机构原理；故障分析；处理方法；0 引言：GIS高压开关断路器是使用于电力电网中的一种机械开关装置，根据电网的需要，它能承载正常的电流，在电力设备或线路发生故障时，能在规定的时间内开断与关合异常的电流，是电力系统中最重要的控制和保护设备。
而断路器中灭弧室的触头的分合动作是靠操作机构通过操作杆来带动的，操作机构的工作性能直接影响断路器分、合闸特性及动作的可靠性。
高压断路器所配的操作机构主要有液压操作机构、弹簧操作机构、气动操作机构等。
而由于液压操作机构具有高压高速大流量性、操作功率大、反应快、体积小、结构简单、操作噪声小、对环境无污染及高可靠性等特点，已广泛应用于操作功相对要求比较大的GIS高压开关断路器灭弧室中，尤其是在特高压开关配套设备中，集成式液压操作机构以其众多的优点而成为首先机构。
断路器操作时，液压机构必须在规定的时间内以一定的速度要求来带动灭弧室的触头，将电网断开和关合以保障电网的正常安全运行。
液压操动机构的分合闸速度和时间特性是液压操作机构的重要性能指标。
1. 集成式液压操作机构的特点集成式液压操作机构主要优点是设备小巧紧凑、非常节约安装场地，用户减少占用土地投资。
集成式液压操作机构具有先进设计技术，采用了高性能、高可靠性集成化结构，使产品运行更加安全可靠，电机功率要求低，操作时振动小、噪音低、最大限度减少了用油量，外部无配油管，无漏油点，密封部位少，确保无渗漏，功能原件模块化，检修非常方便，采用抗震型油压压力开关，具有放慢分功能，使用寿命长，实现了产品的高品质。
高压断路器弹簧机构常见故障分析及检修方法赵晨光;魏明;郝增辰;高欣【摘要】针对高压断路器弹簧机构传动环节多、故障率较高的问题,以CT14型弹簧操作机构为例,分析弹簧机构储能,拒分、拒合等常见故障,提出弹簧机构的6步检修方法,并说明检修注意事项.【期刊名称】《河北电力技术》【年(卷),期】2013(032)003【总页数】3页(P17-19)【关键词】高压断路器;弹簧机构;储能;拒动【作者】赵晨光;魏明;郝增辰;高欣【作者单位】邯郸供电公司,河北邯郸 056000;邯郸供电公司,河北邯郸 056000;德龙钢铁有限公司,河北邢台 054001;邯郸供电公司,河北邯郸 056000【正文语种】中文【中图分类】TM561高压断路器作为电力系统的主要保护和控制设备，其动作可靠性直接影响电网的安全稳定运行。
CT14型断路器弹簧机构结构简单、可靠性高、维护工作量小，被广泛应用于220 kV及以下电压等级的高压断路器中，但由于弹簧机构施工工艺不良和传动环节多等问题，机构时常出现不储能、拒动、接触不良等故障，严重影响断路器的正常工作。
1.1 机构储能故障1.1.1 储能电机不启动弹簧机构储能时，储能电机不启动主要有3种原因：储能电机电源及二次回路故障、储能限位开关故障、储能电机故障。
a. 观察储能电机电源是否在合位，简单拉合几下，观察有何反应；用手轻轻拨动二次回路中主要触点，检查是否有虚接、接触不良等故障；用万用表检测储能回路电阻和电压是否正常、空气开关有无故障。
若电压幅值达到接触器动作值而接触器未吸合时，检查接触器、继电器触点是否接触良好、有无氧化，二次回路接线有无断线开路、绝缘破损，延时继电器气囊是否破损等。
当出现上述情况时，对问题部位应加以打磨、紧固或针对问题元件进行及时更换。
b. 若万用表显示无电压或电压低，问题可能由限位开关引起。
检修人员应检查限位开关触头是否氧化、限位开关位置是否合适。
当出现上述问题时，应对限位开关触头进行打磨或调整限位开关至合适位置。

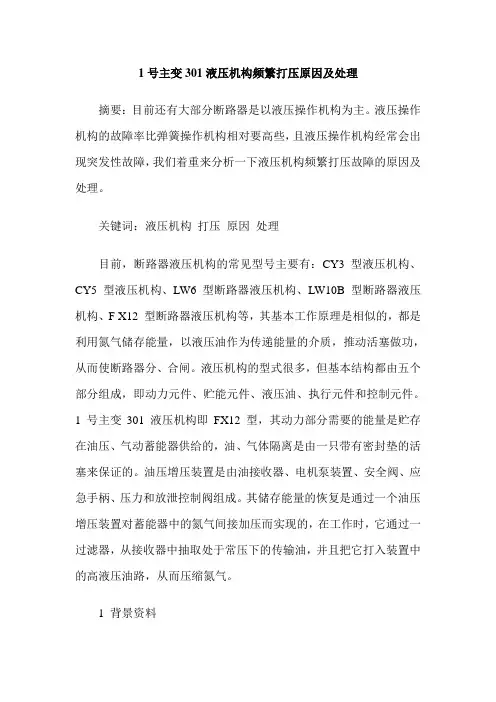

1号主变301液压机构频繁打压原因及处理摘要：目前还有大部分断路器是以液压操作机构为主。
液压操作机构的故障率比弹簧操作机构相对要高些，且液压操作机构经常会出现突发性故障，我们着重来分析一下液压机构频繁打压故障的原因及处理。
关键词：液压机构打压原因处理目前，断路器液压机构的常见型号主要有：CY3 型液压机构、CY5 型液压机构、LW6 型断路器液压机构、LW10B 型断路器液压机构、F X12 型断路器液压机构等，其基本工作原理是相似的，都是利用氮气储存能量，以液压油作为传递能量的介质，推动活塞做功，从而使断路器分、合闸。
液压机构的型式很多，但基本结构都由五个部分组成，即动力元件、贮能元件、液压油、执行元件和控制元件。
1 号主变301 液压机构即FX12 型，其动力部分需要的能量是贮存在油压、气动蓄能器供给的，油、气体隔离是由一只带有密封垫的活塞来保证的。
油压增压装置是由油接收器、电机泵装置、安全阀、应急手柄、压力和放泄控制阀组成。
其储存能量的恢复是通过一个油压增压装置对蓄能器中的氮气间接加压而实现的，在工作时，它通过一过滤器，从接收器中抽取处于常压下的传输油，并且把它打入装置中的高液压油路，从而压缩氮气。
1 背景资料2011 年1 月27 日某变电站1 号主变301断路器液压机构频繁打压（1天内达到近100 次），属于严重缺陷，虽然油泵频繁启动一般对断路器的分合操作不会构成直接影响，但如果长期不处理，故障会不断扩展，当油泵一天启动超过20 次以上时，断路器的分合速度会逐渐降低，从而影响分断性能，所以急需对1 号主变301 断路器停电处理。
针对301 断路器液压机构系国外阿尔斯通进口设备，公司领导非常重视，如果我们自己可以处理，不请厂家来处理，不仅可为公司节约近10 万元的高价费用，还可以提前恢复送电。
中心主任亲自指导，与生技科、变电综合班研讨最好的工作方案、精心的组织、周密的安排。
经过12 个h 的紧张而扣人心弦的故障抢修，终于成功处理了该严重缺陷，保证了设备安全可靠的运行。
德国ABB HMB-8型断路器操作机构常见故障分析作者：史磊来源：《西部论丛》2019年第30期摘要：HMB-8.2型断路器为目前较常见的高压断路器操作机构，断路器操作机构故障少，维护工作量小，本文阐述了某发电公司500kV GIS断路器从投产以来发生过的故障及故障原因查找处理方法。
关键词：断路器;液压油泵;频繁打压;开关拒分拒合一、设备概况某电厂500kV GIS断路器液压操作机构是德国ABB公司生产的HMB-8型操作机构，此液压操作机构的主要优点是：1.结构紧凑 2.高可靠性 3.免维修 4.磨损极低 5.内部液压缓冲 6.工作特性不受温度影响 7.油量少，即使在全部漏油情况下（概率极低），外壳也可容纳所有油量8.集成液压回路，不含任何油管 9.广泛适用于自能式断路器。
该厂自2005年12月投产至今，500kV GIS断路器曾发生过断路器拒分拒合故障及液压油泵频繁打压故障，本文主要针对这两种故障进行分析及分享处理方法。
二、断路器液压操作机构结构示意图三、液压机构频繁打压故障1、液压油泵频繁打压的危害1.1储能模块、工作缸内活塞频繁压缩，使密封圈等密封件磨损显著增大，甚至或扫磨损，易造成机构内漏或使内漏不断加剧，故障扩大（机构压力低闭锁）。
1.2由于油中杂质引起的频繁打压，使运动部件之间的磨损加剧，划伤模块、工作缸内壁及活塞的机会增加。
1.3二次回路接触器接点烧损严重。
1.4电机启动频繁易烧损整流元件。
一般来说，对于HMB-8型液压操作机构，由于存在密封圈等薄弱密封环节，机构24h内启动1-3次可视为正常。
在断路器无操作或操作较少的情况下，油泵如果平均每天启动10次或每月启动超过300次，可以视为频繁打压故障（现场以报警或计数器为判据）。
HMB-8型液压操作机构频繁打压判据为24h内电机启动20次以上，此时需要对机构进行检查、处理。
2、引起液压油泵频繁打压原因2.1液压油外漏造成油压下降。
如模块连接处或密封面有滲油处、放油阀密封不严。
