基于单片机PID算法的电机转速控制

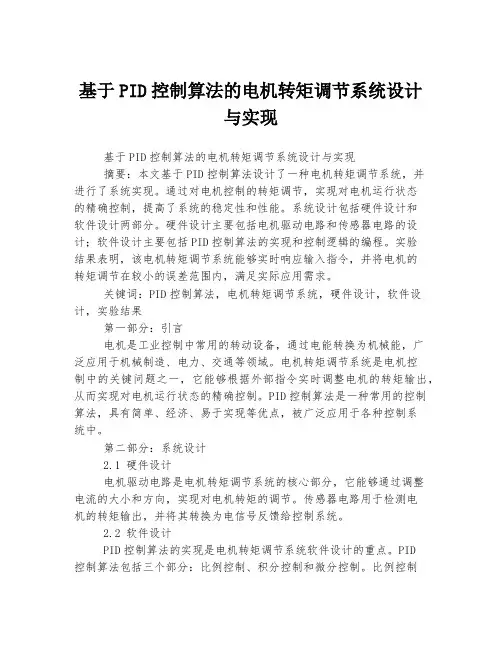

基于PID控制算法的电机转矩调节系统设计与实现基于PID控制算法的电机转矩调节系统设计与实现摘要：本文基于PID控制算法设计了一种电机转矩调节系统，并进行了系统实现。

通过对电机控制的转矩调节，实现对电机运行状态的精确控制，提高了系统的稳定性和性能。

系统设计包括硬件设计和软件设计两部分。

硬件设计主要包括电机驱动电路和传感器电路的设计；软件设计主要包括PID控制算法的实现和控制逻辑的编程。

实验结果表明，该电机转矩调节系统能够实时响应输入指令，并将电机的转矩调节在较小的误差范围内，满足实际应用需求。

关键词：PID控制算法，电机转矩调节系统，硬件设计，软件设计，实验结果第一部分：引言电机是工业控制中常用的转动设备，通过电能转换为机械能，广泛应用于机械制造、电力、交通等领域。

电机转矩调节系统是电机控制中的关键问题之一，它能够根据外部指令实时调整电机的转矩输出，从而实现对电机运行状态的精确控制。

PID控制算法是一种常用的控制算法，具有简单、经济、易于实现等优点，被广泛应用于各种控制系统中。

第二部分：系统设计2.1 硬件设计电机驱动电路是电机转矩调节系统的核心部分，它能够通过调整电流的大小和方向，实现对电机转矩的调节。

传感器电路用于检测电机的转矩输出，并将其转换为电信号反馈给控制系统。

2.2 软件设计PID控制算法的实现是电机转矩调节系统软件设计的重点。

PID控制算法包括三个部分：比例控制、积分控制和微分控制。

比例控制通过调整比例系数，实现对电机转矩的快速响应；积分控制通过积分和返回项的计算，实现对电机转矩的超调补偿；微分控制通过微分项的计算，实现对电机转矩的过冲抑制。

第三部分：系统实现3.1 硬件实现根据硬件设计的要求，完成电机驱动电路和传感器电路的组装和连接。

3.2 软件实现根据软件设计的要求，将PID控制算法和控制逻辑编程实现，完成电机转矩调节系统的控制功能。

第四部分：实验结果与分析通过对电机转矩调节系统的实验测试，可以得到实时转矩输出和目标转矩的对比数据。

基于STM32的直流电机PID调速系统设计一、引言直流电机调速系统是现代工业自动化系统中最常用的电机调速方式之一、它具有调速范围广、响应快、控制精度高等优点，被广泛应用于电力、机械、石化、轻工等领域。

本文将介绍基于STM32单片机的直流电机PID调速系统的设计。

二、系统设计直流电机PID调速系统主要由STM32单片机、直流电机、编码器、输入和输出接口电路等组成。

系统的设计流程如下：1.采集反馈信号设计中应通过编码器等方式采集到反馈信号，反应电机的转速。

采集到的脉冲信号经过处理后输入给STM32单片机。

2.设计PID算法PID调节器是一种经典的控制算法，由比例（P）、积分（I）和微分（D）三个部分组成，可以根据实际情况调整各个参数的大小。

PID算法的目标是根据反馈信号使电机达到期望的转速。

3.控制电机速度根据PID算法计算出的偏差值，通过调节电机的占空比，实现对电机速度的控制。

当偏差较大时，增大占空比以加速电机；当偏差较小时，减小占空比以减速电机。

4.界面设计与控制设计一个人机交互界面，通过该界面可以设置电机的期望转速以及其他参数。

通过输入接口电路将相应的信号输入给STM32单片机，实现对电机的远程控制。

5.系统保护在电机工作过程中，需要保护电机，防止出现过流、超速等问题。

设计一个保护系统，能够监测电机的工作状态，在出现异常情况时及时停止电机工作，避免损坏。

6.调试与优化对系统进行调试，通过实验和测试优化PID参数，以获得更好的控制效果。

三、系统实现系统实现时，首先需要进行硬件设计，包括STM32单片机的选型与外围电路设计，以及输入输出接口电路的设计。

根据实际情况选择合适的编码器和直流电机。

接着，编写相应的软件代码。

根据系统设计流程中所述，编写STM32单片机的控制程序，包括采集反馈信号、PID算法实现、控制电机速度等。

最后，进行系统调试与优化。

根据系统的实际情况，调试PID参数，通过实验和测试验证系统的性能，并进行优化，以实现较好的控制效果。

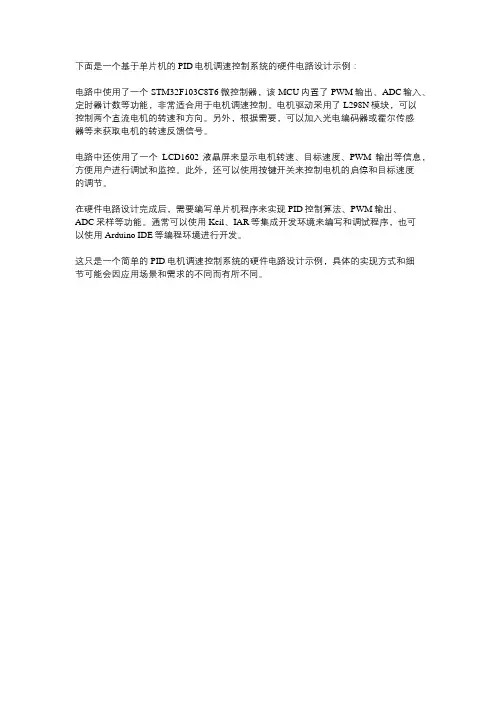

下面是一个基于单片机的PID电机调速控制系统的硬件电路设计示例：
电路中使用了一个STM32F103C8T6微控制器，该MCU内置了PWM输出、ADC输入、定时器计数等功能，非常适合用于电机调速控制。

电机驱动采用了L298N模块，可以
控制两个直流电机的转速和方向。

另外，根据需要，可以加入光电编码器或霍尔传感
器等来获取电机的转速反馈信号。

电路中还使用了一个LCD1602液晶屏来显示电机转速、目标速度、PWM输出等信息，方便用户进行调试和监控。

此外，还可以使用按键开关来控制电机的启停和目标速度
的调节。

在硬件电路设计完成后，需要编写单片机程序来实现PID控制算法、PWM输出、
ADC采样等功能。

通常可以使用Keil、IAR等集成开发环境来编写和调试程序，也可
以使用Arduino IDE等编程环境进行开发。

这只是一个简单的PID电机调速控制系统的硬件电路设计示例，具体的实现方式和细
节可能会因应用场景和需求的不同而有所不同。

基于单片机pid算法的直流电机速度控制方法基于单片机PID算法的直流电机速度控制方法是一种常用的技术，其基本原理是通过调节PWM（脉宽调制）信号的占空比来控制电机的输入电压，从而实现电机的速度控制。

以下是基于单片机PID算法的直流电机速度控制方法的基本步骤：1.设定目标速度：首先，需要设定电机的目标速度。

这可以通过按键或其他输入设备来实现。

2.采集实际速度：为了实现精确的控制，需要实时获取电机的实际速度。

这可以通过在电机转轴上安装光电编码器或霍尔传感器来实现，这些传感器可以实时检测电机的转速并将其转换为电信号。

3.计算偏差：单片机通过比较目标速度和实际速度，计算出速度偏差。

如果实际速度小于目标速度，偏差为负；反之，偏差为正。

4.应用PID算法：单片机使用PID算法来处理速度偏差。

PID控制器通过比例、积分和微分三个环节来计算控制量，以尽可能消除偏差。

具体的PID参数（如Kp、Ki、Kd）可以根据实际情况进行调整，以获得最佳的控制效果。

5.生成PWM信号：基于PID控制器的输出，单片机生成PWM信号来调节电机的输入电压。

占空比决定了电机输入电压的大小，进而影响电机的转速。

6.实时调整：在整个控制过程中，单片机不断采集电机的实际速度，计算偏差，并调整PWM信号的占空比，以使电机尽可能接近目标速度。

7.显示和保存数据：为了方便调试和观察，可以通过单片机的显示屏实时显示电机的实际速度和偏差。

此外，也可以将重要的数据保存在单片机的内部或外部存储器中。

8.安全保护：为了防止电机过载或意外事故，单片机应具备安全保护功能。

例如，当电机实际速度超过设定速度一定时间时，单片机应自动切断电源或发出报警信号。

基于单片机PID算法的直流电机速度控制方法具有精度高、稳定性好、适应性强等优点，广泛应用于各种需要精确控制电机速度的场合。

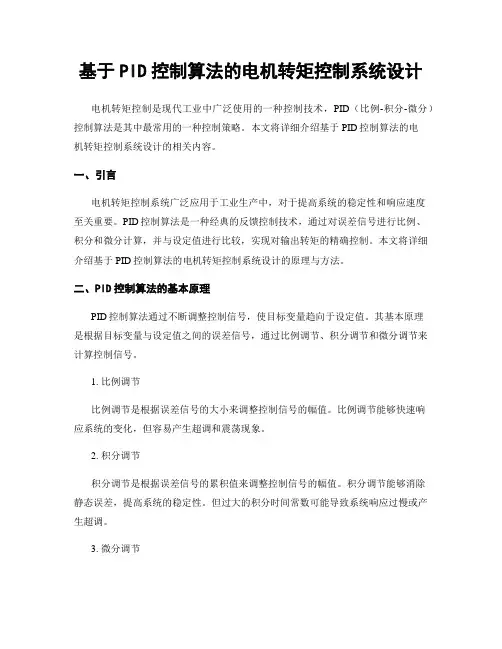

基于PID控制算法的电机转矩控制系统设计电机转矩控制是现代工业中广泛使用的一种控制技术，PID（比例-积分-微分）控制算法是其中最常用的一种控制策略。

本文将详细介绍基于PID控制算法的电机转矩控制系统设计的相关内容。

一、引言电机转矩控制系统广泛应用于工业生产中，对于提高系统的稳定性和响应速度至关重要。

PID控制算法是一种经典的反馈控制技术，通过对误差信号进行比例、积分和微分计算，并与设定值进行比较，实现对输出转矩的精确控制。

本文将详细介绍基于PID控制算法的电机转矩控制系统设计的原理与方法。

二、PID控制算法的基本原理PID控制算法通过不断调整控制信号，使目标变量趋向于设定值。

其基本原理是根据目标变量与设定值之间的误差信号，通过比例调节、积分调节和微分调节来计算控制信号。

1. 比例调节比例调节是根据误差信号的大小来调整控制信号的幅值。

比例调节能够快速响应系统的变化，但容易产生超调和震荡现象。

2. 积分调节积分调节是根据误差信号的累积值来调整控制信号的幅值。

积分调节能够消除静态误差，提高系统的稳定性。

但过大的积分时间常数可能导致系统响应过慢或产生超调。

3. 微分调节微分调节是根据误差信号的变化率来调整控制信号的幅值。

微分调节能够预测系统的变化趋势，抑制超调和震荡现象。

但过大的微分时间常数可能使系统对噪声和干扰敏感。

三、基于PID控制算法的电机转矩控制系统设计步骤基于PID控制算法的电机转矩控制系统设计包括以下步骤：1. 系统建模根据电机的特性和传动装置的传动比，建立电机转矩与控制输入（电流或电压）之间的数学模型。

常用的电机模型有直流电机模型、交流感应电机模型等。

2. 设定转矩根据实际需求，确定期望的转矩曲线。

将期望的转矩曲线转化为设定值信号，作为PID控制算法的输入。

3. PID参数调整根据电机系统的特性和性能要求，选择合适的PID参数。

常用的参数调整方法有经验调参法、试探-比较法和优化算法等。

通过试验和仿真，不断调整PID参数，使系统能够快速响应、稳定运行。

102科技资讯 SC I EN C E & TE C HN O LO G Y I NF O R MA T IO N动力与电气工程为了增强只能变电站的可靠性和速动性,需要对变电站内部智能电子设备,尤其是继保系统的信息描述方法、访问方法、通信网络等进行统一规范。

随着IEC61850系列标准的颁布,使不同厂家的智能电子设备具有互操作性。

以下将联系IEC61850对智能变电站的继电保护配置以及原则进行一些探讨。

1 智能变电站的继电保护配置机构数字化变电站的是在自动化一次设备基础上加上网络化二次设备,以IEC61850通信规范为前提,实现信息的共享和交互性,并具有继电保护和数据管理等功能的现代化变电站。

智能变电站可以分为三个层次,即现场间断层装置、中间网络通信层、后台的操作层。

过程层包括合并单元、智能终端和接口设备,其核心设备是交换机。

过程层对继电的保护主要通过快速跳闸装置[1]。

首先,对电力运行的电气量进行实时监控,比如电流、电压幅值、相位、谐波分量等,并通过交换机以网络交互式传递信息。

其次,检测运行设备的状态参数,检测变压器、隔离开关、断路器等设备的工作状态等。

最后,执行和驱动操作控制,比如直流电源充放电的控制。

间隔层承担着对设备进行保护和控制的作用,对间隔层数据的实时采集以及控制命令发出的优先级别等,开展操作同期以及其他控制功能,承担承上启下的通信功能。

控制层的主要设备是主机、运动装置、规约转换器等。

主要功能是,对全站数据信息的实时汇总,对数据库的刷新,并把收集到的信息传送到监控中心接受指令,向间隔层和过程层传递指令[2]。

另外,可以根据不同运行方式,预先结合离线定制整定算法,确定几套定值整定方案,确定系统运行中发生状况时,保护相应切换到预先设定好的一套定值区。

智能变电站按照对象进行保护装置的配置,如主变保护、线路保护、母线保护等,和采用常规互感器时一样,只不过将原来保护装置的交流量输入插件更换为数据采集光纤接口,用以太网统一传输GOOSE以及采样值。

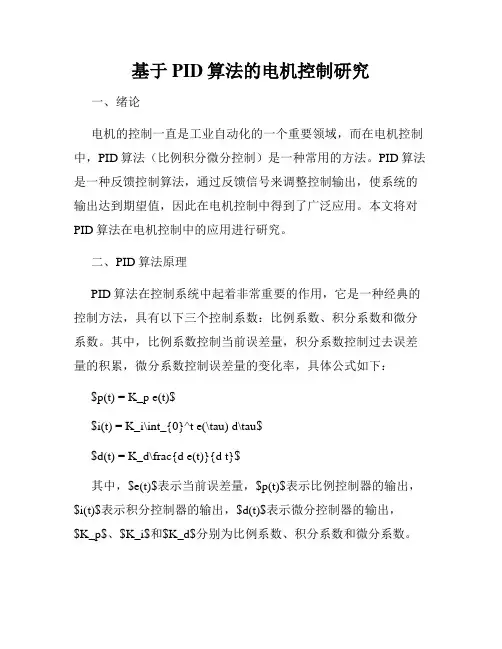

基于PID算法的电机控制研究一、绪论电机的控制一直是工业自动化的一个重要领域，而在电机控制中，PID算法（比例积分微分控制）是一种常用的方法。

PID算法是一种反馈控制算法，通过反馈信号来调整控制输出，使系统的输出达到期望值，因此在电机控制中得到了广泛应用。

本文将对PID算法在电机控制中的应用进行研究。

二、PID算法原理PID算法在控制系统中起着非常重要的作用，它是一种经典的控制方法，具有以下三个控制系数：比例系数、积分系数和微分系数。

其中，比例系数控制当前误差量，积分系数控制过去误差量的积累，微分系数控制误差量的变化率，具体公式如下：$p(t) = K_p e(t)$$i(t) = K_i\int_{0}^t e(\tau) d\tau$$d(t) = K_d\frac{d e(t)}{d t}$其中，$e(t)$表示当前误差量，$p(t)$表示比例控制器的输出，$i(t)$表示积分控制器的输出，$d(t)$表示微分控制器的输出，$K_p$、$K_i$和$K_d$分别为比例系数、积分系数和微分系数。

通过调整这三个控制系数的大小，可以达到对系统的控制，从而实现对电机的控制。

三、PID算法在电机控制中的应用PID算法在电机控制中的应用非常广泛，一般用于直流电机、步进电机等电机的速度和位置控制。

1. 直流电机控制直流电机控制一般采用PWM调速，在此基础上使用PID算法进行电机调速控制。

通过测量电机的旋转速度和所需速度之间的误差量，来调整PID算法中的比例系数、积分系数和微分系数，从而实现对电机的控制。

2. 步进电机控制步进电机控制可以分为开环控制和闭环控制两种方式，而PID 算法主要用于闭环控制。

通过测量步进电机驱动器的输出电流和所需电流之间的误差量，来调整PID算法中的比例系数、积分系数和微分系数，从而实现对步进电机的控制。

四、PID算法在电机控制中的优缺点1. 优点a. 反应速度快，动态性能好。

b. 稳态误差小，能够准确控制电机的位置、速度等参数。

摘要由于变频技术的出现，交流调速一直冲击直流调速，但综观全局，尤其是我国在此领域的现状，再加上全数字直流调速系统的出现，提高了直流调速系统的精度及可靠性，直流调速仍将处于重要地位。

对于直流调速系统转速控制的要求有稳速、调速、加速或减速三个方面，而在工业生产中对于后两个要求已能很好地实现，但工程应用中稳速指标却往往不能达到预期的效果，稳速要求即以一定的精度在所需要的转速上稳定运行，在各种干扰下不允许有过大的转速波动。

稳速很难达到要求原因在于数字直流调速装置中的PID调节器对被控对象及其负载参数变化自适应能力差。

模糊控制不要求被控对象的精确模型且适应性强，为了克服常规数字直流调速装置的缺点，本文将模糊控制与PID调节器结合，着手fuzzy-PID复合控制方案理论研究和硬件的实现，设计出相关控制方案的直流调速系统，该方案以AT89C51单片机为主控单元，合适的驱动电路和一些外围电路构成硬件系统；以参数模糊自整定PID为控制策略。

本文对于系统的硬件及软件设计进行了详细的设计，包括电机控制模块、检测模块、电机驱动模块的设计等，以及软件的控制思想和编程方法。

本系统的设计顺应了目前国外直流调速朝着数字化，发展的趋势，充分利用了单片机的优点，使得通用性得到了提高。

经过理论分析和设计此控制器的各项性能指标优于模糊控制器和常规PID 控制器，具有很强的鲁棒性。

关键词：模糊控制；直流调速；稳态性能；单片机AbstractAfter Frequency Conversion Technology appeared，AC speed regulation method had always impacted DC Speed Regulation，but Generally speaking，especially the status in our country，in addition to digital DC Speed Regulation emerged，it improving the precision and the reliability in DC Speed Regulation System．DC Speed Regulation was also in the important status．Speed stability、speed ratio、acceleration、deceleration are the four factors in DC Speed Regulation System，the last two factors already reached well in industry application．But the Stability index does not match the desired purpose．Stability index is that the DC motor running in the precision range on desired speed，even if the system has uncertain disturbance．It is hard to realize because of adaptiveability digital DC Speed Regulation device is not enough when in the condition of the load parameters change unpredictably．Fuzzy control does not need precision mathematic model to conquer the shortcoming in routine digital DC Speed Regulation．We can combine with the PID adjuster and fuzzy control，focusing on theory research and realization of fuzzy-PID compound control scheme，design relevant DC Speed Regulation System was designed in the dissertation．This scheme is based on the core of AT89C51 single chip，appropriate driver circuit and some peripheral circuits，Fuzzy Self-tuning PID is the control strategy,This dissertation also introduce the plan of hardware and software，including DC motor control module、driver module、examine circuit and so on in detail，if explained the method of control and the thought of software，this system got used to the trend of digital power in the international，used the single micro—computer fully，and improveed the general use of the power．Theoretical analysis and design showed that all performance indexes of Parameter Self-Adjusting Fuzzy Logic PID Controller was in advance of those of the simple fuzzy controller and the conventional PID controller．Especially，the adaptive fuzzy controller is robust．Keywords：fuzzy logic control(FLC)；DC Speed Regulation；stability performance；Single micro-computer目 录摘 要 .................................................................................................................................................I Abstract ......................................................................................................................................... II 目 录 ............................................................................................................................................ I II第一章 绪论 (1)1.1 序言 (1)1.2 PID 控制中存在的问题 (1)1.3 模糊控制的发展状况 (2)模糊控制的发展过程 (2)模糊控制技术要解决的问题 (3)1.4 直流调速系统的发展概况 (4)1.5 本课题的研究内容及目的 (5)第二章 直流调速系统的理论分析 (6)2.1 控制理论在调速系统中的应用分析 (6)调速系统性能指标 (6)直流调速常用的方法 (7)2.2 传统直流调速系统中调节器参数的计算 (9)设计指标及要求 (9)固有、预置参数计算 (9)电流调节器参数计算 (10)转速调节器参数 (10)2.3 数字PID 调节器的原理及应用 (12)2.4 数字PID 控制器的算法实现 (14)第三章 模糊PID 控制算法设计 (16)3.1 模糊控制的原理 (16)模糊控制的理论基础 (16)模糊控制系统的组成 (16)模糊控制在实际中的适用性 (17)3.1.4 模糊控制器的设计方法 (17)3.2直流调速系统模糊PID 控制结构设计 .......................................................................... 18 被控过程对参数P K 、I K 、D K 的自整定要求 (19)3.3模糊自整定PID 参数控器设计 (20)确定控制器的输入、输出语言变量 (20)3.3.2确定各语言变量论域，在其论域上定义模糊量 .............................................. 21 确定P K 、I K 、D K 的调节规则 .. (21)模糊推理和模糊运算 (22)第四章 调速系统硬件设计 (24)4.1硬件总体方案设计 (24)4.2 主电路设计 (24)4.3 整流电力二极管参数的确定 (25)4.4 IGBT 的选择 (26)4.5 IGBT 驱动电路的设计 (26)IGBT 驱动电路的一般要求 (26)IGBT 的专用驱动集成电路 (26)4.6 泵升电压的抑制 (28)4.7 电流反馈信号检测装置设计 (29)概述 (29)4.7.2 电流检测装置的设计 (30)4.8转速检测环节及其与单片机接口电路的设计 (30)4.9 模拟量给定电流、转速反馈量与单片机的接口设计 (32)4.10 键盘与显示接口电路 (32)第五章系统软件设计 (34)5.1主程序 (34)5.2 A/D转换设计 (35)5.3键盘与显示子程序设计 (36)5.4模糊PID控制流程设计 (37)结论 (38)参考文献 (39)致谢 (42)第一章绪论1.1 序言在现代化的工业生产过程中，几乎无处不使用电力传动装置，生产工艺、产品质量的要求不断提高和产量的增长，使得越来越多的生产机械要求能实现自动调速。

基于STM32单片机的直流电机调速系统设计直流电机调速系统是电子控制技术在实际生产中的应用之一，利用数字信号处理器（DSP）和单片机（MCU）等嵌入式系统，通过变换输出电压、调整周期和频率等方式实现对电机运行状态的控制。

本文将介绍一种基于STM32单片机的直流电机调速系统设计方案。

1. 系统设计方案系统设计主要分为硬件方案和软件方案两部分。

1.1 硬件方案设计：硬件主要包括STM32单片机模块、电机模块、电源模块、继电器模块。

STM32单片机模块采用STM32F103C8T6芯片，拥有高性能、低功耗、低成本和丰富的外设资源，为系统开发提供了最佳解决方案。

电机模块采用直流电机，电源模块采用可调电源模块，可以输出0-36V的电压。

继电器模块用于控制电机正反转。

1.2 软件方案设计：软件设计主要涉及编程语言和控制算法的选择。

控制算法采用PID控制算法，以实现对电流、转速、转矩等参数的调节。

2. 系统实现过程2.1 电机驱动设计：电机驱动采用PWM调制技术，控制电机转速。

具体过程为：由程序控制产生一个PWM波，通过适当调整占空比，使电机输出电压和电机转速成正比关系。

2.2 PID控制算法设计：PID控制器通过测量实际变量值及其与期望值之间的误差，并将其输入到控制系统中进行计算，以调节输出信号。

在本系统中，设置了三个参数Kp、Ki、Kd分别对应比例、积分和微分系数。

根据实际情况，分别调整这三个参数，可以让电机达到稳定的运行状态。

2.3 系统运行流程：启动系统后，首先进行硬件模块的初始化，然后进入主函数，通过读取控制输入参数，比如速度、电流等参数，交由PID控制器计算得出PWM输出信号，送给电机驱动模块，以产生不同的控制效果。

同时，还可以通过设置按钮来切换电机正反转方向，以便实现更精确的控制效果。

3. 总结本系统设计基于STM32单片机，采用PWM驱动技术和PID 控制算法，实现了对直流电机转速、转矩、电流等运行状态参数的精确调节。

基于单片机控制的步进电机调速系统的设计步进电机是一种常用的电机类型，它通常用来实现精确定位和控制运动。

步进电机的控制需要一个精确的调速系统来确保稳定的运行和准确的位置控制。

本文将基于单片机控制的步进电机调速系统进行设计。

首先，我们需要选择合适的硬件以及编程平台。

本设计选择使用Arduino Uno作为单片机控制器，它具有易用性和强大的控制功能。

步进电机选择了NEMA 17型号，它具有较高的分辨率和扭矩输出。

接下来，进行电路设计与连接。

将步进电机的四个线圈连接到单片机的GPIO引脚上，并使用电流驱动模块控制电机的供电。

通过连接外部电源，电流驱动器将为步进电机提供稳定的电流，以确保电机能够正常工作。

在编程方面，首先需要编写初始化代码，配置单片机的GPIO引脚以及串口通信功能。

然后，可以使用Arduino提供的步进电机库来控制电机的旋转。

该库提供了简单的命令来控制步进电机的转动方向和转速。

为了设计调速系统，我们可以使用一个旋转编码器来实时监测电机的转速。

旋转编码器将会测量电机的转动次数，从而计算出电机的转速。

在单片机的程序中，我们可以设置一个目标转速，并根据旋转编码器的数据来调整电机的驱动频率。

为了实现平滑的调速过程，我们可以使用PID控制算法来调整电机的驱动频率。

PID控制算法是一种经典的反馈控制算法，它可以根据目标值和实际值之间的差异来调整控制信号。

通过不断地比较电机的实际速度与目标速度，PID控制算法可以动态地调整电机的驱动频率，以达到稳定的调速效果。

最后，我们可以设计一个用户界面来设置目标速度和监控电机的运行状态。

通过串口通信功能，单片机可以与上位机进行数据交互，用户可以通过上位机发送指令来设置目标速度，并且可以实时监测电机的转速和运行状态。

总结起来，基于单片机控制的步进电机调速系统设计需要进行硬件选择与连接、软件编程以及用户界面设计。

通过合理地选择硬件和软件方案，以及使用PID控制算法，我们可以实现一个稳定且准确的步进电机调速系统。

基于PID控制算法的电机速度控制系统设计与优化电机速度控制系统是一种常见的自动控制系统，它通过控制电机的输入信号，使电机的转速达到预定的目标值。

PID控制算法是一种经典的控制算法，通过比较实际输出和期望输出的差异，计算出控制信号来实现目标控制。

在设计和优化基于PID控制算法的电机速度控制系统时，首先需要明确系统的基本要求和性能指标。

常见的要求包括稳态误差、响应时间、控制精度等。

根据这些要求，可以选择合适的PID控制器参数。

首先，需要了解电机的数学模型。

电机的数学模型可以通过系统辨识方法获取，也可以根据电机的物理特性进行建模。

数学模型通常使用微分方程、差分方程或传递函数表示。

然后，可以开始设计PID控制器。

PID控制器由比例项、积分项和微分项组成。

比例项对实际输出和期望输出的差异进行直接比例调整；积分项积累误差并补偿稳态误差；微分项根据误差变化率进行调整。

PID控制器的参数调整对于系统的性能至关重要。

常见的PID调参方法包括经验法、试错法和自整定法。

经验法是一种基于经验的调参方法，通过调整参数的大小，观察系统响应和性能来优化参数。

试错法是一种通过不断尝试不同的参数组合，通过试验和调整的方法来找到合适的参数。

自整定法是一种自动调参方法，可以根据系统的响应自动调整参数。

在调参过程中，需要对系统进行测试和实验。

可以通过给系统输入阶跃信号、方波信号或其他合适的输入信号，观察系统的响应和性能，以确定参数的最优值。

除了参数调整外，还可以通过使用先进的控制算法来优化电机速度控制系统。

例如，模糊控制、自适应控制、模型预测控制等。

这些算法可以根据系统的动态特性和非线性特性，采用不同的控制策略来提高系统的性能。

在进行优化时，还可以考虑引入反馈补偿、前馈补偿等技术。

反馈补偿可以通过测量系统输出和期望输出之间的误差，并将其作为控制信号的一部分，来改善系统的性能。

前馈补偿可以通过预测输出值，提前校正控制信号，减小系统响应的延迟。

基于PID控制的直流电机转速闭环控制系统设计一、绪论直流电机广泛应用于工业自动化控制系统中，对其转速进行精确控制是提高系统性能和稳定性的关键。

PID控制技术是一种经典且常用的控制方法，被广泛应用于直流电机转速控制系统中。

本文旨在设计一个基于PID控制的直流电机转速闭环控制系统，实现对电机转速的精准控制。

二、直流电机转速控制系统结构直流电机转速闭环控制系统主要由以下几个部分组成：1. 直流电机：负责将电能转化为机械能，并提供给待控对象。

2. 传感器：用于测量电机转速，将测得的转速信号反馈给控制系统。

3. 控制器：根据测量的转速信号与设定值之间的差异，计算控制信号，并输出给执行器。

4. 执行器：根据控制信号控制电机的转速，通过调节电机输入电流实现转速控制。

三、PID控制器原理PID控制器是一种基本的比例-积分-微分控制器，通过调节这三种控制分量的权重，实现对系统的控制。

具体原理如下：1. 比例控制分量：根据测量值与设定值之间的差异，产生与差值成正比的控制信号，用于快速响应系统误差。

2. 积分控制分量：根据时间与误差的乘积进行积分，用于消除系统误差的稳态偏差。

3. 微分控制分量：根据误差的变化率进行微分，用于增强系统的稳定性，减小超调量。

四、基于PID控制的直流电机转速闭环控制系统设计步骤1. 系统建模：根据直流电机的特性以及系统的动力学方程，建立数学模型，描述电机的转速与输入电流之间的关系。

2. 参数调整：根据实际情况，通过试验或者经验，调整PID控制器的三个控制参数：比例系数(Kp)，积分时间(Ti)，微分时间(Td)，以获得系统的最佳控制效果。

3. 信号采集与处理：利用传感器获取电机转速的测量值，然后经过滤波和放大等处理，得到合适的输入信号。

4. PID控制计算：根据测量值与设定值之间的差异，计算PID控制器的输出信号。

5. 信号放大与转换：将PID控制器输出的控制信号进行放大，并转换为合适的电压或电流信号，用于控制电机的转速。

基于PID控制算法的电机速度闭环控制研究一、引言电机是现代工业中最为广泛使用的设备之一，而电机的速度控制对于工业自动化中的许多应用都至关重要。

PID控制算法是一种常用的控制方法，其结构简单、参数调节方便，因此在电机速度闭环控制中得到了广泛应用。

本文旨在研究基于PID控制算法的电机速度闭环控制，并通过实验验证其控制性能。

二、PID控制算法的基本原理PID控制算法是一种基于误差的反馈控制方法，由比例（P）、积分（I）和微分（D）三部分组成。

其基本原理如下：1. 比例控制（P部分）：根据误差信号与比例参数的乘积计算控制量，用于快速响应系统变化产生的误差。

2. 积分控制（I部分）：根据误差信号与积分参数的乘积计算控制量，用于自动纠正系统长期的累积误差。

3. 微分控制（D部分）：根据误差信号、时间导数以及微分参数的乘积计算控制量，用于预测系统未来发展趋势并对其进行调整。

PID控制算法根据实际系统的特性进行参数调节，以使得系统稳定性和控制性能得到优化。

三、电机速度闭环控制系统的搭建1. 硬件平台搭建在实验中，我们选取一个直流电机作为被控对象，并使用电流环进行电机速度的闭环控制。

搭建硬件平台主要包括直流电机、编码器、电机驱动器和控制器等组成。

2. 调节参数选取在PID控制算法中，参数的选取对系统控制性能具有重要影响。

常用的参数调节方法包括试错法、经验公式法和自整定法等。

在本研究中，我们选取自整定法进行参数调节。

具体方法为：- 设置P、I、D参数初值，并将积分部分和微分部分作为反馈控制的参数。

- 通过实验运行系统，观察系统响应特性，根据实际情况逐步调整参数，使系统达到稳定状态。

- 反复调整参数，直到系统达到理想的控制性能。

3. 控制策略设计在电机速度闭环控制中，我们可以采用位置式PID控制策略或增量式PID控制策略。

位置式PID控制策略将控制量作为控制器的输出，而增量式PID控制策略将增量值作为控制器的输出。

根据实际需求，选择合适的控制策略。

基于pid算法的直流电机转速控制系统的设计基于PID算法的直流电机转速控制系统是现代控制系统的一个重要组成部分。

其主要功能是通过调节电机的电压和电流来控制电机的转速，以达到所需的转速控制效果。

本文将介绍如何设计PID算法控制系统，以实现直流电机的转速控制。

首先，我们需要了解PID算法的基本原理。

PID算法是一种基于反馈控制的方法，它通过对系统的误差进行测量和反馈控制，不断调整输出信号以达到所需的控制效果。

PID算法的核心就是三个控制参数：比例系数、积分系数和微分系数。

我们需要通过试验的方法来调整这些参数以达到最佳的控制效果。

接下来，我们就可以开展PID算法直流电机转速控制系统的设计。

首先，我们需要确定系统的控制目标和工作条件，包括期望转速范围、电机额定电压和电流等参数。

接着，我们需要选择合适的线性二次调节器，并通过MATLAB软件进行参数调整和仿真测试。

在参数调整和仿真测试过程中，需要进行多次试验，找到最佳的控制参数，以达到最理想的转速控制效果。

同时，还需要在系统设计过程中，考虑到一些实际应用中可能出现的问题，如电网失电、电机负载变化等因素，保证控制系统的稳定性和可靠性。

最后，我们需要对设计的PID算法直流电机转速控制系统进行实际测试和验证。

通过实现所设计的控制系统，并进行各项测试和实验，验证其控制效果和性能是否满足所需的要求和标准。

综上所述，基于PID算法的直流电机转速控制是一个相对复杂的系统设计工作，需要掌握一定的控制理论和实践经验。

通过认真的系统设计、参数调整和测试验证，可以实现一个高效、可靠的直流电机转速控制系统。

基于PID算法的直流电机转速控制系统的设计摘要:提出了基于单片机的高精度直流电机控制转速的控制方案,以ATmega16单片机为核心,采用传感器与CPU定时/计数器配合来测速,采用键盘进行数据输入,通过编程实现了电机转速超限、报警等功能。

该装置可以应用于要求转速精确的电器产品中,使直流电机的各种潜在能力得到充分的发挥。

关键词:PID算法转速测量直流电机转速控制单片机与其它类型的电机相比,直流电机具有良好的起动性能,调速范围广,过载能力强等特点,因此直流电机在起动和调速要求较高的生产机械得到了广泛的应用。

随着人民生活水平的提高,对视听设备品质要求也在提高,这为小功率直流电机提供了广阔的市场,因此,高精度控制直流电机转速成为发展的必然趋势。

本文基于PID算法,以ATmega16单片机为核心实现直流电机的高精度控制,具有结构简单,适应性强等特点。

1 总体设计方案系统的总体设计方案如图1所示,包括ATmega16单片机、从单片机、电机转速测量装置、直流电机、键盘输入、显示以及功能控制电路几部分。

以ATmega16单片机为核心,利用ATmega16具有PWM输出功p2.2 电机驱动电路由于ATmega16具有PWM输出功能,所以通过改变占空比就可以控制电动机的转速。

使用光耦Uyyy实现单片机与电机的控制部分和电机驱动部分的电气隔离。

Rggo作为光耦输入端的限流电阻。

Rirf3是上拉电阻,用来提高光耦输出端的驱动能力。

电机上的二极管和电容用来保护电机。

MOS管IRF540作为驱动电路的功率输出。

2.3 电源电路选用7805三端集成稳压器,提供+5V直流电压,输出电流为1A。

交流电压经过DAC1-DAC4桥式整流、电源指示灯及平滑电容Cyl 滤波后得到非稳定8-12V直流电压加到7805的输入端。

在输入和输出分别接人电容Cy3和Cy4来保证电路的稳定工作。

Cy3为输入稳定电容,当稳压器输入阻抗降低时,防止发生振荡,采用0.1-1uF的陶瓷电容。

基于PID控制的直流电机调速系统1绪论1.1本课程的选题背景PID控制器（按闭环系统误差的比例、积分和微分进行控制的调节器）自30年代末期出现以来，在工业控制领域得到了很大的发展和广泛的应用。

它的结构简单，参数易于调整，在长期应用中已积累了丰富的经验。

特别是在工业过程控制中，由于被控制对象的精确的数学模型难以建立，系统的参数经常发生变化，运用控制理论分析综合不仅要耗费很大代价，而且难以得到预期的控制效果。

在应用计算机实现控制的系统中，PID很容易通过编制计算机语言实现。

由于软件系统的灵活性，PID算法可以得到修正和完善，从而使数字PID具有很大的灵活性和适用性，其中数字PID控制器是由软件编程在计算机内部实现的。

PWM控制的基本原理很早就已经提出，但是受电力电子器件发展水平的制约，在上世纪80年代以前一直未能实现。

直到进入上世纪80年代，随着全控型电力电子器件的出现和迅速发展，PWM控制技术才真正得到应用。

随着电力电子技术、微电子技术和自动控制技术的发展以及各种新的理论方法，如现代控制理论、非线性系统控制思想的应用，PWM控制技术获得了空前的发展。

到目前为止，已经出现了多种PWM控制技术。

PWM控制技术以其控制简单、灵活和动态响应好的优点而成为电力电子技术最广泛应用的控制方式，也是人们研究的热点。

由于当今科学技术的发展已经没有了学科之间的界限，结合现代控制理论思想或实现无谐振软开关技术将会成为PWM控制技术发展的主要方向之一。

在电机控制系统开发中，常常需要消耗各种硬件资源，系统构建时间长，而在调试时很难对硬件系统进行修改，从而延长开发周期。

随着计算机仿真技术的出现和发展，可用计算机对电机控制系统进行仿真，从而减小系统开发开支和周期。

计算机仿真可分为整体仿真和实时仿真。

整体仿真是对系统各个时间段对各个对象进行计算和分析，从而对各个对象的变化情况有直观的整体的了解，即能对系统进行精确的预测，如Proteus就是一个典型的实时仿真软件。

毕 业 设 计（论 文）课题名称基于PID 算法的电机转速控制系统的设计姓 名叶 强 学 号 071220316 院 系物理与电信工程系 专 业电子信息工程 指导教师叶勇 讲师2011年3月 24日※※※※※※※※※ ※※ ※※ ※※ ※※※※※※※※※ 2011届学生 毕业论文(设计)基于PID算法的电机转速控制系统的设计摘要：在电气时代的今天，电动机一直在现代化的生产和生活中起着十分重要的作用。

据资料统计，现在有的90%以上的动力源来自于电动机，电动机与人们的生活息息相关，密不可分。

随着现代化步伐的迈进，人们对自动化的需求越来越高，使电动机控制向更复杂的控制发展。

目前的直流电机转速控制系统在电机运转稳速、调速、加速或减速三个方面仍然不能满足使用要求。

为了克服直流电机调速系统的缺点，得到高精度的转速，随着电力电子技术的发展，使得比较普遍的用PID调节器来控制直流电机，利用各种新颖的、高性能的控制策略，来使直流电机平稳的运转，这使直流电机的各种潜在能力得到充分的发挥，使电机的性能更符合人们的使用要求。

本设计将介绍一种基于PID算法的直流电机转速控制系统。

本设计选用AT89S52单片机作为信号产生器，应用PID算法，对整个过程进行位置跟踪，PID控制，在设计制作的过程中，考虑到实际需求键盘输入模块和LED显示部分，使本设计的实用性得到了增强。

关键词：直流电机；PID算法；PID控制技术；模糊控制；模糊PID控制器；Abstract：In electrical time's today, the electric motor continuously is playing the very vital role in the modernized production and the life. According to the material statistics, now some 90% above power supplies from the electric motor, the electric motor and people's life are closely linked, inseparable. Along with modernized step forward, the people are getting higher and higher to the automated demand, cause the motor control to the more complex control development.The current dc motor speed control system in the motor operates steady speed, speed, speeds up or slows down three aspects still cannot meet the requirements of operation. In order to overcome the disadvantages of dc motor speed control system, a precision speed, with powerelectronic technology development makes the common use PID regulator to control dc motors, use all sorts of novel, high-performance control strategy, to make dc motor, which make the running smooth various potential dc motor of the ability to get sufficient play, make more people with performance of motor for the use requirement.This design will introduce a method based on PID algorithm of dc motor speed control system. This design multi-back AT89S52 SCM as a signal generator, the application of the whole process, PID algorithm for position tracking, PID control, in design and production process, considering the actual demand keyboard input module and LED display sections, the practicability of this design is enhanced.Key words: Dc motor ；PID algorithm; PID control technology; Fuzzy control; Fuzzy PID controller;引言电动机作为最主要的机电能量转换装置，其应用范围已遍及国民经济的各个领域和人们的日常生活。
