传感器传感器技术实验报告传感器传感器技术实验报告引言：传感器是现代科技发展中的重要组成部分，它可以将物理量或化学量转化为可测量的电信号。
传感器技术的应用范围广泛，涵盖了医疗、环境监测、工业生产等多个领域。
本报告将介绍我们在传感器实验中的设计、搭建和测试过程，以及实验结果的分析和讨论。
实验目的：本次实验的目的是研究和测试不同类型的传感器，包括温度传感器、光敏传感器和压力传感器。
通过实验，我们希望了解传感器的工作原理、特性和应用，并能够根据实验结果对传感器进行评估和比较。
实验材料和方法：我们使用了温度传感器、光敏传感器和压力传感器作为实验材料。
在实验过程中，我们采用了以下方法进行测试：1. 温度传感器实验：a) 将温度传感器连接到电路中，并通过示波器监测输出信号。
b) 在不同温度下，记录传感器输出信号的变化，并绘制温度-电压曲线。
c) 分析曲线，评估温度传感器的灵敏度和稳定性。
2. 光敏传感器实验：a) 将光敏传感器连接到电路中，并通过示波器监测输出信号。
b) 在不同光照条件下，记录传感器输出信号的变化，并绘制光照强度-电压曲线。
c) 分析曲线，评估光敏传感器的响应速度和线性度。
3. 压力传感器实验：a) 将压力传感器连接到电路中，并通过示波器监测输出信号。
b) 在不同压力条件下，记录传感器输出信号的变化，并绘制压力-电压曲线。
c) 分析曲线，评估压力传感器的灵敏度和可靠性。
实验结果和分析：在温度传感器实验中，我们观察到温度升高时传感器输出信号也随之增加，呈现出较好的线性关系。
这表明温度传感器对温度的变化非常敏感，并且具有较高的稳定性。
在光敏传感器实验中，我们发现光照强度越高，传感器输出信号也越大。
然而，当光照强度超过一定范围时，传感器的输出信号不再线性变化，这可能是由于传感器的饱和效应导致的。
在压力传感器实验中，我们发现压力越大，传感器输出信号也越高。
这表明压力传感器对压力的变化具有较好的灵敏度和可靠性。
一、实习背景随着科技的不断发展，传感器技术作为信息获取和传递的重要手段，已经广泛应用于工业、农业、医疗、环保、航空航天等领域。
为了深入了解传感器技术，提高自己的实际操作能力，我于20xx年x月参加了为期一个月的传感器技术实习。
二、实习内容本次实习主要围绕传感器的基本原理、分类、应用等方面展开，具体内容包括：1. 传感器的基本原理：通过学习，我了解到传感器是将各种物理量、化学量、生物量等非电学量转换为电学量的装置。
传感器的基本原理包括：电阻应变效应、电容效应、电感效应、光电效应、热电效应等。
2. 传感器的分类：根据传感器的敏感元件、工作原理和功能，传感器可分为以下几类：（1）按敏感元件分类：电阻式传感器、电容式传感器、电感式传感器、光电式传感器、热电式传感器等。
（2）按工作原理分类：物理传感器、化学传感器、生物传感器等。
（3）按功能分类：检测传感器、转换传感器、执行传感器等。
3. 传感器应用：传感器在各个领域的应用非常广泛，以下列举几个典型应用实例：（1）工业领域：压力传感器、温度传感器、流量传感器等在工业生产中用于监测和控制各种参数。
（2）农业领域：土壤湿度传感器、病虫害检测传感器等用于监测作物生长状况。
（3）医疗领域：心电传感器、血压传感器等用于监测患者生理指标。
（4）环保领域：水质传感器、空气质量传感器等用于监测环境质量。
三、实习收获1. 理论知识：通过本次实习，我对传感器的基本原理、分类、应用等方面有了更深入的了解，为今后从事相关工作奠定了基础。
2. 实践技能：在实习过程中，我学会了如何搭建传感器电路、进行传感器测试、分析测试数据等实际操作技能。
3. 团队协作：在实习过程中，我学会了与团队成员沟通交流、分工合作，提高了自己的团队协作能力。
4. 解决问题能力：在遇到问题时，我学会了查阅资料、请教他人，逐步提高了自己的问题解决能力。
四、实习体会1. 传感器技术是一门实践性很强的学科，理论知识与实际操作相结合才能更好地掌握。
温度传感器实训报告一、引言温度传感器是一种广泛应用于工业自动化、家用电器、医疗设备等领域的重要传感器。
它能够将物体的温度信息转化为电信号输出，实现温度的检测和控制。
本篇实训报告将介绍温度传感器的原理、分类、工作特性以及实际应用。
二、原理温度传感器根据不同的原理可以分为热电偶、热敏电阻、半导体温度传感器等多种类型。
其中，热电偶是利用两种不同金属的热电效应产生电势差来测量温度的传感器；热敏电阻则是利用电阻与温度呈线性关系的特性来测量温度的传感器；而半导体温度传感器则是利用半导体材料的电阻与温度呈非线性关系的特性来测量温度的传感器。
三、分类根据测量范围的不同，温度传感器可以分为低温传感器、常温传感器和高温传感器。
常见的低温传感器有气温传感器、液温传感器等；常见的常温传感器有室温传感器、环境温度传感器等；而高温传感器通常用于测量高温环境下的物体温度，如炉温传感器、高温液体传感器等。
四、工作特性温度传感器的工作特性主要包括测量范围、精度、响应时间、线性度和稳定性等。
测量范围是指传感器可以测量的温度范围，精度是指传感器测量结果与真实值之间的偏差，响应时间是指传感器从接收到温度变化信号到输出结果稳定的时间，线性度是指传感器输出与输入温度之间的线性关系程度，稳定性是指传感器在长时间使用后输出结果的稳定性。
五、实际应用温度传感器在工业自动化领域的应用非常广泛。
例如，在石油化工领域，温度传感器可以用来测量管道中液体的温度，以确保生产过程的安全性和稳定性；在食品加工领域，温度传感器可以用来监测食品的加热过程，保证食品的质量和卫生；在医疗设备领域，温度传感器可以用来测量人体温度，帮助医生判断患者的健康状况。
六、实训过程在温度传感器的实训过程中，首先需要了解传感器的工作原理和分类，然后根据实际需求选择合适的传感器型号，接着进行电路设计和焊接工作，最后通过测试仪器对传感器的性能进行测试和验证。
七、实训心得通过本次温度传感器的实训，我深入了解了温度传感器的原理、分类和工作特性，掌握了温度传感器的选型、设计和测试方法。
传感器技术实验报告
《传感器技术实验报告》
近年来，随着科技的不断发展，传感器技术在各个领域中得到了广泛的应用。
传感器作为一种能够感知环境并将感知到的信息转化为可用信号的装置，已经成为了现代科技发展中不可或缺的一部分。
在本次实验中，我们将对传感器技术进行一系列的实验，以探究其在不同领域中的应用和性能表现。
实验一：温度传感器性能测试
在这个实验中，我们使用了一款市场上常见的温度传感器，通过连接到实验仪器上并对其进行测试，我们得出了传感器在不同温度下的性能表现。
通过实验数据的分析，我们发现该温度传感器具有较高的精准度和稳定性，能够在不同温度条件下准确地反映出环境温度变化。
实验二：光敏传感器应用实验
在这个实验中，我们将光敏传感器应用于光控灯的设计中。
通过实验数据的采集和分析，我们发现光敏传感器能够准确感知环境光线的强弱，并将其转化为控制信号，从而实现了光控灯的自动开关。
这一实验结果表明了光敏传感器在节能环保领域中的重要应用价值。
实验三：压力传感器在工业领域中的应用
在这个实验中，我们将压力传感器应用于工业机械设备中，通过实验数据的采集和分析，我们发现压力传感器能够准确感知机械设备的工作压力，并将其转化为控制信号，从而实现了对机械设备的智能监控和控制。
这一实验结果表明了压力传感器在工业领域中的重要应用潜力。
通过以上一系列的实验，我们深入探究了传感器技术在不同领域中的应用和性
能表现，实验结果表明了传感器技术在现代科技发展中的重要作用和广阔前景。
我们相信，随着科技的不断进步，传感器技术将会在更多领域中得到广泛的应用，为人类社会的发展进步做出更大的贡献。
压力传感器实验报告压力传感器实验报告引言：压力传感器是一种广泛应用于工业、医疗、航空等领域的传感器。
它能够将物体受力转化为电信号，并通过测量这些电信号来获取物体所受的压力大小。
本实验旨在通过搭建一个简单的压力传感器实验装置，了解压力传感器的工作原理和应用。
实验装置：本实验所需的装置包括压力传感器、电源、模拟转换器、示波器和计算机。
压力传感器是实验的核心部分，它通常由感应元件和信号处理电路组成。
感应元件可以是压阻、压电材料或半导体材料等。
在本实验中，我们使用了一种压阻式的压力传感器。
实验步骤：1. 连接实验装置：首先，将压力传感器连接到电源和模拟转换器上。
确保连接正确，避免损坏设备。
2. 施加压力：在实验中，我们可以使用一个标准的压力源，如液体或气体，来施加压力。
将压力源与压力传感器连接，并逐渐增加压力。
3. 读取数据：通过示波器和计算机，我们可以读取压力传感器输出的电信号，并将其转化为压力数值。
示波器可以显示电信号的波形，而计算机可以进行数据处理和分析。
实验结果：通过实验，我们可以得到压力传感器输出的电信号波形，并将其转化为压力数值。
根据实验结果，我们可以得出以下结论：1. 压力传感器的输出信号与施加的压力成正比。
当施加的压力增加时，输出信号也相应增加。
2. 压力传感器的输出信号是连续变化的，而不是离散的。
这使得我们可以实时监测和记录物体所受的压力变化。
3. 压力传感器的灵敏度可以根据实际需求进行调整。
通过调整电路参数或使用不同类型的传感器，我们可以获得不同范围和精度的压力测量。
实验应用：压力传感器在现代社会中有着广泛的应用。
以下是一些常见的应用领域：1. 工业控制：压力传感器可以用于监测和控制工业设备中的液体或气体压力。
例如，在液压系统中，压力传感器可以帮助维持系统的稳定性和安全性。
2. 医疗设备：压力传感器在医疗设备中被广泛使用，如血压计、呼吸机和体重计等。
它们可以帮助医生监测患者的生理状态，并提供准确的数据支持。

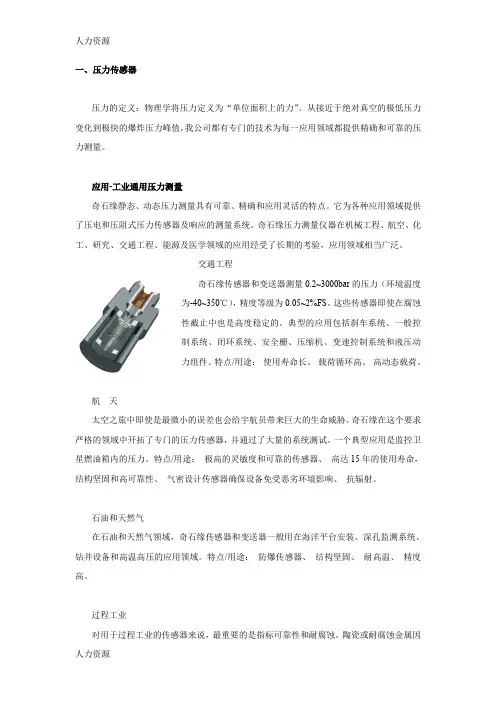

一、压力传感器压力的定义：物理学将压力定义为“单位面积上的力”。
从接近于绝对真空的极低压力变化到极快的爆炸压力峰值，我公司都有专门的技术为每一应用领域都提供精确和可靠的压力测量。
应用-工业通用压力测量奇石缘静态、动态压力测量具有可靠、精确和应用灵活的特点。
它为各种应用领域提供了压电和压阻式压力传感器及响应的测量系统。
奇石缘压力测量仪器在机械工程、航空、化工、研究、交通工程、能源及医学领域的应用经受了长期的考验，应用领域相当广泛。
交通工程奇石缘传感器和变送器测量0.2~3000bar的压力（环境温度为-40~350℃），精度等级为0.05~2%FS。
这些传感器即使在腐蚀性截止中也是高度稳定的。
典型的应用包括刹车系统、一般控制系统、闭环系统、安全栅、压缩机、变速控制系统和液压动力组件。
特点/用途：使用寿命长、载荷循环高、高动态载荷。
航天太空之旅中即使是最微小的误差也会给宇航员带来巨大的生命威胁。
奇石缘在这个要求严格的领域中开拓了专门的压力传感器，并通过了大量的系统测试。
一个典型应用是监控卫星燃油箱内的压力。
特点/用途：极高的灵敏度和可靠的传感器、高达15年的使用寿命，结构坚固和高可靠性、气密设计传感器确保设备免受恶劣环境影响、抗辐射。
石油和天然气在石油和天然气领域，奇石缘传感器和变送器一般用在海洋平台安装、深孔监测系统、钻井设备和高温高压的应用领域。
特点/用途：防爆传感器、结构坚固、耐高温、精度高。
过程工业对用于过程工业的传感器来说，最重要的是指标可靠性和耐腐蚀。
陶瓷或耐腐蚀金属因而被选用。
典型的应用领域非常广泛，包括计量泵、高压容器、生物反应器和压缩机等。
特点/用途：耐腐蚀性极高、测量死区小、防爆传感器。
应用-爆炸压力等高压测量奇石缘端面密封式高压传感器是世界公认的标准传感器，应用于安全气囊引爆器内爆炸物的开发和武器的试验与开发。
特点/用途：由于对安装条件不敏感，测量重复性很高、全量程范围的线性都非常好、端面密封和优化的膜片设计使其具有很长的使用寿命、对不洁环境不敏感。
基本传感器实验报告传感器是一种能够感知环境中某种特定物理量并将其转化为可供人们观测或处理的信号的装置。
在现代科技发展中，传感器扮演着重要的角色，广泛应用于工业生产、医疗设备、汽车电子、智能家居等领域。
本实验旨在通过对基本传感器的实验，探究其工作原理和应用。
实验一，温度传感器。
温度传感器是一种能够感知环境温度并将其转化为电信号的装置。
我们选用了一款常见的NTC热敏电阻作为温度传感器，并通过连接电路和微处理器进行实验。
实验结果显示，随着环境温度的升高，NTC热敏电阻的电阻值呈现出明显的下降趋势，从而产生了与温度成反比的电信号。
这为温度传感器的工作原理提供了直观的验证。
实验二，光敏传感器。
光敏传感器是一种能够感知环境光照强度并将其转化为电信号的装置。
我们选用了一款光敏电阻作为光敏传感器，并通过搭建简单的光照实验装置进行实验。
实验结果显示，光敏电阻的电阻值随着光照强度的增加而呈现出明显的下降趋势，从而产生了与光照强度成正比的电信号。
这为光敏传感器的工作原理提供了直观的验证。
实验三，压力传感器。
压力传感器是一种能够感知环境压力并将其转化为电信号的装置。
我们选用了一款压阻式传感器作为压力传感器，并通过搭建简单的压力实验装置进行实验。
实验结果显示，压阻式传感器的电阻值随着受压程度的增加而呈现出明显的变化，从而产生了与压力大小成正比的电信号。
这为压力传感器的工作原理提供了直观的验证。
结论：通过本次实验，我们对基本传感器的工作原理有了更深入的了解。
温度传感器、光敏传感器和压力传感器分别能够感知环境的温度、光照强度和压力，并将其转化为电信号输出。
这些传感器在工业生产、环境监测、智能家居等领域有着广泛的应用前景。
通过不断地研究和实验，我们相信传感器技术将会在未来发展中发挥越来越重要的作用。

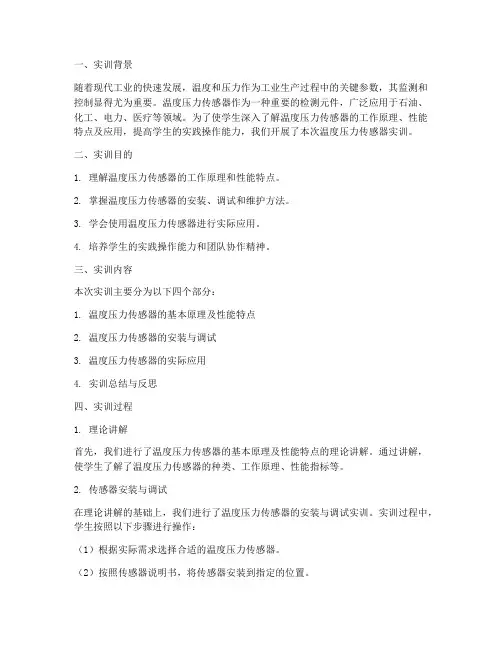

一、实训背景随着现代工业的快速发展，温度和压力作为工业生产过程中的关键参数，其监测和控制显得尤为重要。
温度压力传感器作为一种重要的检测元件，广泛应用于石油、化工、电力、医疗等领域。
为了使学生深入了解温度压力传感器的工作原理、性能特点及应用，提高学生的实践操作能力，我们开展了本次温度压力传感器实训。
二、实训目的1. 理解温度压力传感器的工作原理和性能特点。
2. 掌握温度压力传感器的安装、调试和维护方法。
3. 学会使用温度压力传感器进行实际应用。
4. 培养学生的实践操作能力和团队协作精神。
三、实训内容本次实训主要分为以下四个部分：1. 温度压力传感器的基本原理及性能特点2. 温度压力传感器的安装与调试3. 温度压力传感器的实际应用4. 实训总结与反思四、实训过程1. 理论讲解首先，我们进行了温度压力传感器的基本原理及性能特点的理论讲解。
通过讲解，使学生了解了温度压力传感器的种类、工作原理、性能指标等。
2. 传感器安装与调试在理论讲解的基础上，我们进行了温度压力传感器的安装与调试实训。
实训过程中，学生按照以下步骤进行操作：（1）根据实际需求选择合适的温度压力传感器。
（2）按照传感器说明书，将传感器安装到指定的位置。
（3）连接传感器与数据采集器，确保连接牢固。
（4）使用调试软件对传感器进行参数设置，如量程、分辨率等。
（5）进行传感器性能测试，包括线性度、精度、响应时间等。
3. 实际应用在传感器安装与调试完成后，我们进行了温度压力传感器的实际应用实训。
学生按照以下步骤进行操作：（1）根据实际需求，选择合适的信号处理电路。
（2）将传感器信号输入到信号处理电路中，进行放大、滤波等处理。
（3）将处理后的信号输入到数据采集器中，进行实时监测和记录。
4. 实训总结与反思实训结束后，我们进行了实训总结与反思。
学生结合实训过程，分析了传感器在实际应用中存在的问题，并提出了相应的改进措施。
五、实训成果通过本次实训，学生掌握了以下内容：1. 温度压力传感器的工作原理、性能特点及应用领域。
传感器的实训报告报告内容：一、引言今天我将向大家介绍我们在传感器实训中所进行的一系列实验及结果。
作为一种关键的技术，传感器在各个行业中起到了至关重要的作用。
通过实践操作，我们进一步了解了传感器的原理、分类以及应用领域，并掌握了相应的实验技巧与方法。
二、实验目的本次实训的主要目的是让我们深入理解传感器的工作原理，并通过实验验证其准确性和可靠性。
通过这些实验，我们能够更好地了解传感器的应用领域，并能将其运用到实际项目中。
三、实验装置及材料1. 传感器模块：我们选用了温度传感器、压力传感器和光电传感器作为我们的实验对象；2. 实验仪器：包括示波器、多用表等常见的仪器设备；3. 连接线、电源等辅助材料。
四、实验过程及结果1. 温度传感器实验我们首先进行了温度传感器的实验。
通过连接传感器和实验仪器，我们测量了不同温度下的电压值，并制作了相应的温度-电压曲线图。
结果显示，温度传感器在不同温度范围内的电压变化具有一定的线性关系，验证了传感器的准确性。
2. 压力传感器实验接着，我们进行了压力传感器的实验。
通过调整外界压力并测量输出电压，我们得到了压力传感器的电压-压力曲线图。
实验结果表明压力传感器对外界压力变化非常敏感，并能输出相应的电压信号。
3. 光电传感器实验最后，我们进行了光电传感器的实验。
我们通过测量不同光强下的输出电压，绘制了光电传感器的电压-光强曲线图。
实验结果显示，光电传感器能根据不同光强强度输出相应的电压信号，具有较高的灵敏度和稳定性。
五、实验总结通过本次传感器实训，我们对传感器的工作原理有了更深入的认识，并学会了如何选择合适的传感器及其应用场景。
我们从实验中获得了丰富的实践经验，并充分了解了传感器的准确性、可靠性以及适用性。
这些实验结果将对我们今后的学习和科研工作具有重要的参考价值。
六、展望在今后的学习中，我们将进一步研究和学习传感器的最新技术发展，并继续进行更复杂、更有挑战性的实验。
通过持续的努力，我们相信能够不断提升自己的实验水平，并为传感器的应用和推广做出更大的贡献。
实验用压力传感器和温度传感器压力传感器和温度传感器是现代实验室中必不可少的设备之一。
在实验中，这些传感器可以被用于测量许多参数，包括流体压力、温度和湿度等。
首先，我们来谈一下压力传感器。
在工业化社会中，压力传感器得到了广泛的应用。
压力传感器可以检测许多不同类型的压力，包括气体、液体和压缩空气等。
在实验室中，常常需要测量流体中的压力，因此压力传感器也成为实验室必备的设备之一。
压力传感器的工作原理基于弹性变形原理。
当物体受到外力的作用时，会发生形变。
而弹性体可以在一定范围内保持其原始形状。
因此在监测物体的弹性变形时，就可以测量其所受到的力的大小。
常用的压力传感器包括石英晶体压力传感器、压电陶瓷压力传感器、微电子荧光压力传感器等。
除了测量压力外，温度传感器也是实验室中常用的设备之一。
温度传感器可以测量环境中的温度、物体表面的温度以及流体内部的温度等。
温度传感器的工作原理基于热电效应、电阻变化和半导体特性等原理。
常用的温度传感器有热电偶、温度电阻、红外线传感器等。
其中热电偶是一种利用热电效应来测量温度的传感器，它包括两种不同的金属，当它们接触时会产生电势差，这个电势差和温度的变化是成正比的。
温度电阻是另外一种常见的传感器，它通过测量电阻值来计算温度值。
温度电阻可以通过改变其电阻值来适应不同的温度值。
红外线传感器则是通过测量物体表面的辐射温度来计算温度的值。
在实验室中，压力传感器和温度传感器通常用于监测和控制环境变化。
比如在化学实验中，温度的变化可以影响到反应速度和反应产物的产生，因此在实验中需要对温度进行精确的测量和控制。
在机械实验中，需要测量机械部件所受到的力和压力，这时就需要用到压力传感器。
总之，实验室中的压力传感器和温度传感器是非常重要的设备。
它们可以帮助研究人员快速、准确地测量各种参数，为实验结果的细化和精确性提供了极大的帮助。
在使用这些传感器时，我们需要注意仪器的正确使用和保养，以确保其正常工作和精准度。
第五章 热学实验热学实验是大学物理实验中的重要内容。
在理想热学实验中，应遵循两条基本原则：其一是保持系统为孤立系统；其二是测量一个系统的状态参量时，应保证系统处于平衡态。
我们的实验内容设计了对空气的比热容比进行测定。
§5.1空气比热容比的测定气体的定压比热容与定容比热容之比称为气体的绝热指数，它是一个重要的热力学常数，在热力学方程中经常用到，本实验用新型扩散硅压力传感器测空气的压强，用电流型集成温度传感器测空气的温度变化，从而得到空气的绝热指数；要求观察热力学现象，掌握测量空气绝热指数的一种方法，并了解压力传感器和电流型集成温度传感器的使用方法及特性。
【预习重点】1．了解理想气体物态方程，知道理想气体的等温及绝热过程特征和过程方程。
2．预习定压比热容与定容比热容的定义，进而明确二者之比即绝热指数的定义。
3．认真预习实验原理及测量公式。
【实验目的】1．用绝热膨胀法测定空气的比热容比。
2．观测热力学过程中状态变化及基本物理规律。
3．了解压力传感器和电流型集成温度传感器的使用方法及特性。
【实验原理】理想气体的压强P 、体积V 和温度T 在准静态绝热过程中，遵守绝热过程方程：PV γ等于恒量，其中γ是气体的定压比热容P C 和定容比热容V C 之比，通常称γ=V P C C /为该气体的比热容比（亦称绝热指数）。
如图5.1.1所示，我们以贮气瓶内空气（近似为理想气体）作为研究的热学系统，试进行如下实验过程。
（1）首先打开放气阀A ，贮气瓶与大气相通，再关闭A ，瓶内充满与周围空气同温（设为0T ）同压（设为0P ）的气体。
（2）打开充气阀B ，用充气球向瓶内打气，充入一定量的气体，然后关闭充气阀B 。
此时瓶内空气被压缩，压强增大，温度升高。
等待内部气体温度稳定，即达到与周围温度平衡，此时的气体处于状态I （1P ,1V ,0T ）。
（3）迅速打开放气阀A ，使瓶内气体与大气相通，当瓶内压强降至0P 时，立刻关闭放气阀A ，将有体积为ΔV 的气体喷泻出贮气瓶。
由于放气过程较快，瓶内保留的气体来不及与外界进行热交换，可以认为是一个绝热膨胀的过程。
在此过程后瓶中的气体由状态I （1P ,1V ,0T ）转变为状态II （0P ,2V ,1T ）。
2V 为贮气瓶容积，1V 为保留在瓶中这部分气体在状态I （1P ,0T ）时的体积。
（4）由于瓶内气体温度1T 低于室温0T ，所以瓶内气体慢慢从外界吸热，直至达到室温0T 为止，此时瓶内气体压强也随之增大为2P 。
则稳定后的气体状态为III （2P ,2V ,0T ）。
从状态II →状态III 的过程可以看作是一个等容吸热的过程。
由状态I →II →III 的过程如图5.1.2所示。
图5.1.1 试验装置简图图5.1.2 气体状态变化及P-VI →II 是绝热过程，由绝热过程方程得1102PV PV γγ= （5.1.1）状态I 和状态III 的温度均为T 0，由气体状态方程得 1122PV PV = （5.1.2）合并式（5.1.1）、式（5.1.2），消去V 1、V 2得10101212ln ln ln()ln ln ln()P P P P P P P P γ-==- （5.1.3）由式（5.1.3）可以看出，只要测得0P 、1P 、2P 就可求得空气的绝热指数γ。
【实验仪器】一、FD-NCD 型空气比热容比测定仪本实验采用的FD-NCD 型空气比热容比测定仪由扩散硅压力传感器、AD590集成温度传感器、电源、容积为1000ml 左右玻璃瓶、打气球及导线等组成。
如图5.1.3、图5.1.4所示。
1.充气阀B2.扩散硅压力传感器3.放气阀A4.瓶塞5.AD590集成温度传感器6.电源 （详见图5.1.4）7. 贮气玻璃瓶8.打气球图5.1.3 FD-NCD 空气比热容比测定仪1.压力传感器接线端口2.调零电位器旋钮3.温度传感器接线插孔4.四位半数字电压表面板（对应温度）5.三位半数字电压表面板（对应压强）1．AD590集成温度传感器AD590是一种新型的半导体温度传感器，测温范围为-50˚C ～150˚C 。
当施加＋4V ～＋30V 的激励电压时，这种传感器起恒流源的作用，其输出电流与传感器所处的温度成线性关系。
如用摄氏度t 表示温度,则输出电流为0 I Kt I =+ （5.1.4）К=1μA/˚C 对于I 0，其值从273～278μA 略有差异。
本实验所用AD590也是如此。
AD590输出的电流I 可以在远距离处通过一个适当阻值的电阻R ，转化为电压U ，由公式I ＝U /R 算出输出的电流，从而算出温度值。
如图5.1.5。
若串接5KΩ电阻后，可产生5ｍＶ／˚C 的信号电压，接0～2V 量程四位半数字电压表, 最小可检测到0.02˚C 温度变化。
2．扩散硅压力传感器扩散硅压力传感器是把压强转化为电信号，最终由同轴电缆线输出信号，与仪器内的放大器及三位半数字电压表相接。
它显示的是容器内的气体压强大于容器外环境大气压的压强差值。
当待测气体压强为P 0+10.00KPa 时，数字电压表显示为200mV ，仪器测量气体压强灵敏度为20mV/KPa ，测量精度为5Pa 。
可得测量公式：P 1=P 0+U /2000 (5.1.5)图5.1.4 测定仪电源面板示意图图5.1.5 AD590电路简图其中电压U 的单位为mV ，压强P 1、P 0的单位为105Pa 二、气压计该气压计用来观测环境气压。
三、水银温度计【实验内容】1.打开放气阀A ，按图5.1.4连接电路，集成温度传感器的正负极请勿接错，电源机箱后面的开关拨向内。
用气压计测定大气压强0P ，用水银温度计测环境室温0T 。
开启电源，让电子仪器部件预热20分钟，然后旋转调零电位器旋钮，把用于测量空气压强的三位半数字电压表指示值调到“0”，并记录此时四位半数字电压表指示值0T U 。
2.关闭放气阀A ，打开充气阀B ，用充气球向瓶内打气，使三位半数字电压表示值升高到100mV ～150mV 。
然后关闭充气阀B ，观察T U 、1P U 的变化，经历一段时间后，T U 、1P U 指示值不变时，记下（1P U ，T U ），此时瓶内气体近似为状态I （1P ,0T ）。
注：T U 对应的温度值为T.3.迅速打开放气阀A ，使瓶内气体与大气相通，由于瓶内气压高于大气压，瓶内∆V 体积的气体将突然喷出,发出“嗤”的声音。
当瓶内空气压强降至环境大气压强0P 时（放气声刚结束），立刻关闭放气阀A ，这时瓶内气体温度降低，状态变为II 。
4.当瓶内空气的温度上升至温度T 时，且压强稳定后，记下（2P U ，T U ）此时瓶内气体近似为状态III （2P ,0T ）。
5.打开放气阀A ,使贮气瓶与大气相通，以便于下一次测量。
6.把测得的电压值1P U 、2P U 、T U （以mV 为单位）填入如下数据表格，依公式（5.1.5）计算气压值、依（5.1.3）式计算空气的绝热指数γ值。
7.重复步骤2－4，重复3次测量，比较多次测量中气体的状态变化有何异同，并计算γ。
【注意事项】1.实验中贮气玻璃瓶及各仪器应放于合适位置，最好不要将贮气玻璃瓶放于靠桌沿处，以免打破。
2.转动充气阀和放气阀的活塞时，一定要一手扶住活塞，另一只手转动活塞，避免损坏活塞。
3.实验前应检查系统是否漏气，方法是关闭放气阀A，打开充气阀B，用充气球向瓶内打气，使瓶内压强升高1000Pa～2000Pa左右(对应电压值为20mV～40mV)，关闭充气阀B，观察压强是否稳定，若始终下降则说明系统有漏气之处，须找出原因。
4.做好本实验的关键是放气要进行的十分迅速。
即打开放气阀后又关上放气阀的动作要快捷，使瓶内气体与大气相通要充分且尽量快底完成。
注意记录电压值。
【思考题】1.本实验研究的热力学系统，是指那部分气体？T相等吗？为什么？若不相等，对γ有何影2. 实验内容2中的T值一定与初始时室温响？3.实验时若放气不充分，则所得γ值是偏大还是偏小？为什么？【讨论】在上面的实验中，环境温度(室温)假设为是恒值。
瓶中气体处于室温不变情况下而得出测量公式（5.1.3）。
实际测量中，室温是波动的，高灵敏度测温传感器观测时（如本实验所用的AD590，温度每变化0.02˚C，电压变化0.1mV），这种变化很明显。
那么，P1,P2值短时间内不易读取。
为了得出更细致的测量公式，让我们再回顾瓶内气体状态变化过程：设充气前室温为0T ，充气后，瓶内气体平衡时室温为0T '，气体状态为I （1P ',1V ',0T '）放气后，绝热膨胀，气体状态为II （0P ，2V ，1T '），等容吸热瓶内气体平衡时室温为0T ''，气体状态变为III （2P '，2V ，0T ''），其中2V 为贮气瓶容积，1V '为保留在瓶中这部分气体在状态I （1P '，0T '）时的体积。
瓶内气体状态变化为：I （1P ',1V ',0T '） II （0P ，2V ，1T '） III （2P '，2V ，0T ''）I →II 是绝热过程，由绝热过程方程得1102()P V PV γγ''=I 、 III 两状态，由理想气体状态方程得110P V nRT '''= 220P V nRT '''=n 为气体的摩尔数，R 为气体的普适常数合并上三式，消去V 1、V 2得101020ln()ln()P P P T PT γ'=''''' （5.1.6） 由式（5.1.6）可知，只要测得1P '、0P 、2P '、0T '、0T ''就可求得空气的γ。
很显然，用现有仪器只能得出0T '、0T ''的粗略值，那么用公式（5.1.6）将毫无意义。
为了得出温度的较精确而直观值，需要解决这样两个问题：1.定出测量公式（5.1.4）中的I 0具体值；2.把温度传感器改装成为真正的数字温度计。
绝热膨胀等容吸热。
